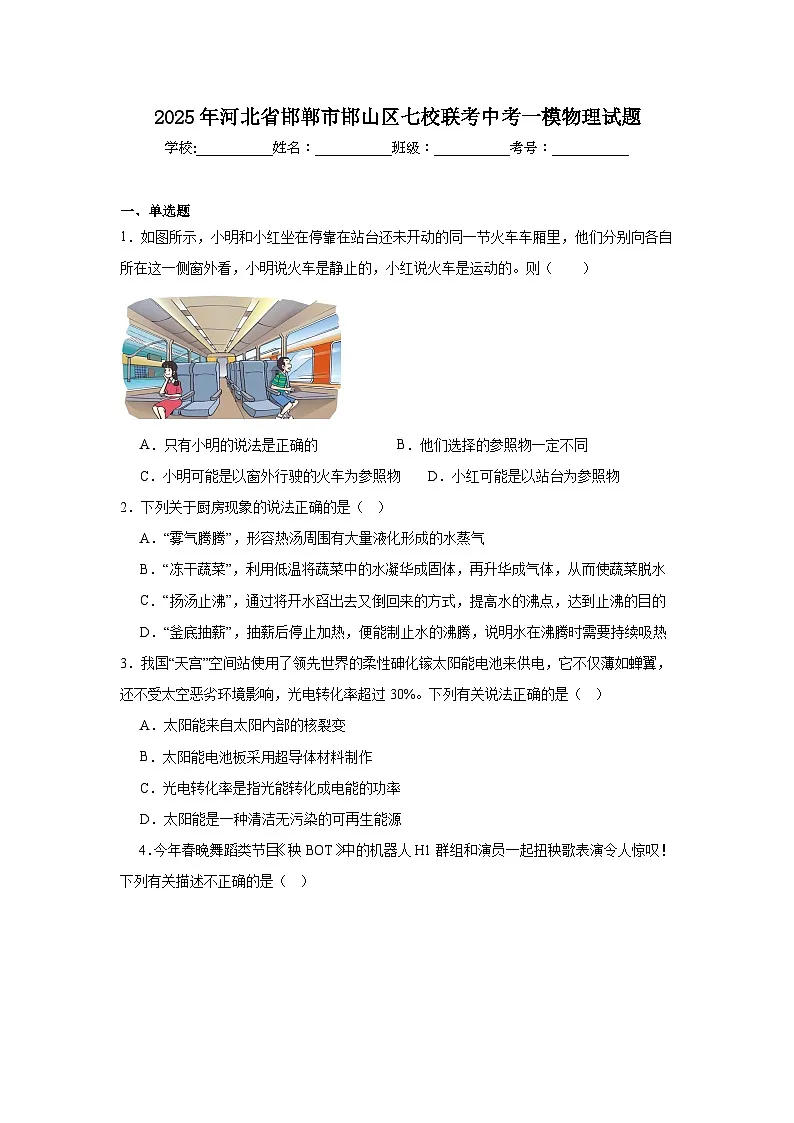

2025年河北省邯郸市邯山区七校联考中考一模物理试题（附答案解析）

这是一份2025年河北省邯郸市邯山区七校联考中考一模物理试题（附答案解析），共21页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．如图所示，小明和小红坐在停靠在站台还未开动的同一节火车车厢里，他们分别向各自所在这一侧窗外看，小明说火车是静止的，小红说火车是运动的。则（ ）
A．只有小明的说法是正确的B．他们选择的参照物一定不同
C．小明可能是以窗外行驶的火车为参照物D．小红可能是以站台为参照物
2．下列关于厨房现象的说法正确的是（ ）
A．“雾气腾腾”，形容热汤周围有大量液化形成的水蒸气
B．“冻干蔬菜”，利用低温将蔬菜中的水凝华成固体，再升华成气体，从而使蔬菜脱水
C．“扬汤止沸”，通过将开水舀出去又倒回来的方式，提高水的沸点，达到止沸的目的
D．“釜底抽薪”，抽薪后停止加热，便能制止水的沸腾，说明水在沸腾时需要持续吸热
3．我国“天宫”空间站使用了领先世界的柔性砷化镓太阳能电池来供电，它不仅薄如蝉翼，还不受太空恶劣环境影响，光电转化率超过30%。下列有关说法正确的是（ ）
A．太阳能来自太阳内部的核裂变
B．太阳能电池板采用超导体材料制作
C．光电转化率是指光能转化成电能的功率
D．太阳能是一种清洁无污染的可再生能源

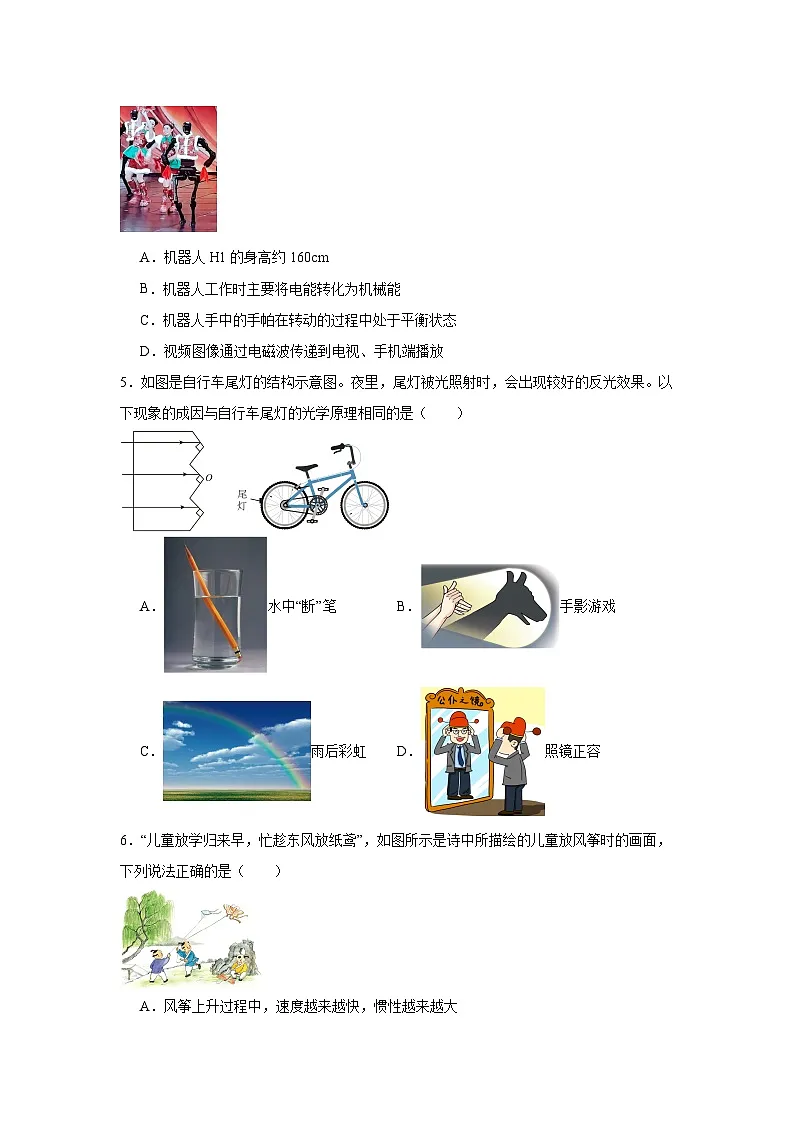

4．今年春晚舞蹈类节目《秧BOT》中的机器人H1群组和演员一起扭秧歌表演令人惊叹！下列有关描述不正确的是（ ）
A．机器人H1的身高约160cm
B．机器人工作时主要将电能转化为机械能
C．机器人手中的手帕在转动的过程中处于平衡状态
D．视频图像通过电磁波传递到电视、手机端播放
5．如图是自行车尾灯的结构示意图。夜里，尾灯被光照射时，会出现较好的反光效果。以下现象的成因与自行车尾灯的光学原理相同的是（ ）
A．水中“断”笔B．手影游戏
C．雨后彩虹D．照镜正容
6．“儿童放学归来早，忙趁东风放纸鸢”，如图所示是诗中所描绘的儿童放风筝时的画面，下列说法正确的是（ ）
A．风筝上升过程中，速度越来越快，惯性越来越大
B．儿童紧紧握住风筝线，是通过增大压力来增大摩擦
C．儿童的手对线的拉力和线对手的拉力是一对平衡力
D．风筝线拉着风筝忽上忽下，说明力可以改变物体的形状

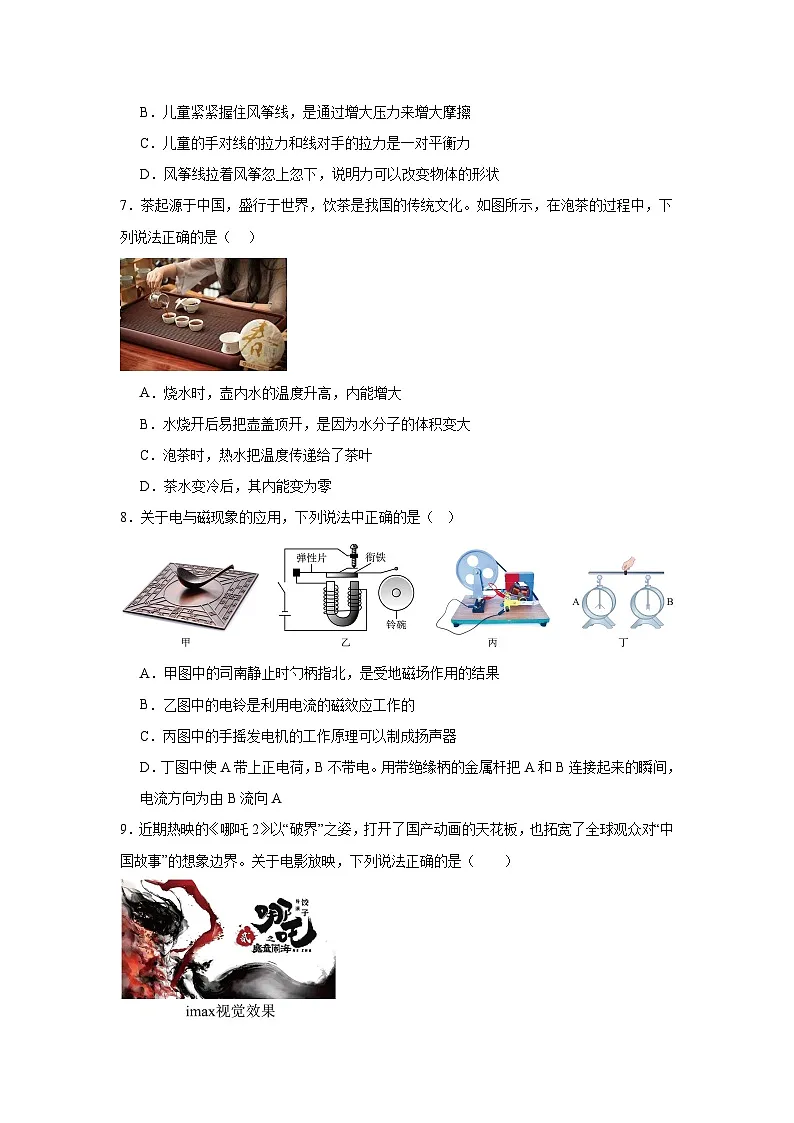

7．茶起源于中国，盛行于世界，饮茶是我国的传统文化。如图所示，在泡茶的过程中，下列说法正确的是（ ）
A．烧水时，壶内水的温度升高，内能增大
B．水烧开后易把壶盖顶开，是因为水分子的体积变大
C．泡茶时，热水把温度传递给了茶叶
D．茶水变冷后，其内能变为零
8．关于电与磁现象的应用，下列说法中正确的是（ ）
A．甲图中的司南静止时勺柄指北，是受地磁场作用的结果
B．乙图中的电铃是利用电流的磁效应工作的
C．丙图中的手摇发电机的工作原理可以制成扬声器
D．丁图中使A带上正电荷，B不带电。用带绝缘柄的金属杆把A和B连接起来的瞬间，电流方向为由B流向A
9．近期热映的《哪吒2》以“破界”之姿，打开了国产动画的天花板，也拓宽了全球观众对“中国故事”的想象边界。关于电影放映，下列说法正确的是（ ）
A．放映机的镜头与近视眼镜为同一种透镜
B．放映时巨幕应置于放映机镜头的二倍焦距内
C．巨幕做成粗糙平面，是为了让光在幕布上发生漫反射
D．观影者看到巨幕上的画面是倒立放大的虚像
10．如图甲是利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。图乙是用热敏电阻R1做测温探头的某热敏电阻温度计的电路图，R2是阻值为100Ω的定值电阻，其中电源电压可调节。图丙所示为热敏电阻R1的阻值随温度t变化的图像。下列有关说法正确的是（ ）
A．测温时，若电源电压保持不变，温度升高时，R1两端的电压会升高
B．测温时，若保持R2两端电压为0.2V，当所测温度升高时，需将电源电压调高
C．测温时，若保持R2两端电压为0.2V，V1表盘上显示的温度是50℃，此时电源电压为0.8V
D．测温时，若保持电源电压0.6V不变，V2表盘上显示0.2V，此时温度为50℃
二、填空题
11．图中是中国古代的计程车——“计里鼓车”的复原图。当车走一里时，车上的木人就敲一下鼓，鼓面由于 发声；当车走到十里时，车上的木人就敲一下镯（古代的乐器）。人们根据鼓和镯发声的 （选填“响度”或“音色”）不同，确定车行驶的是一里还是十里。
12．小华家的家用电能表的信息如图所示，他家所使用的用电器总功率不能超过 ，若只将一台额定功率为的电炉单独接在电路中，电能表指示灯应闪烁 次。
13．如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，将其分别放入装有液体密度为和的两个烧杯中则：液体密度 （选填“大于”“小于”或“等于”）。密度计上标有刻度，且从下到上刻度值逐渐 （选填“变大”或“变小”）
14．如图所示，这是搬运砖头的独轮车，使用时可视为 （选填“省力”或“费力”）杠杆。若独轮车和砖头的总重G为1000N，要将扶手抬起，则人施加的竖直向上的力F的大小至少为 N。
15．近年来，我国航天事业取得了长足发展。运载火箭通常选用液态氢做燃料是因为液态氢 。假设某次发射，燃烧液态氢气，若这些热量用干木柴来获取，至少需要 kg干木柴。（已知：液态氢气的热值为，干木柴的热值为）
三、实验题
16．用乒乓球完成以下实验：
(1)如图甲，球拍击打乒乓球，使球受力，运动状态发生变化，这个力是由 发生形变产生的；
(2)如图乙，从倒置的漏斗口用力吸气，乒乓球不掉落，说明 的存在。若用力持续向下吹气，乒乓球 （选填“会”或“不会”）掉落，这是因为 ；
(3)如图丙，用摩擦过的塑料棒靠近静止在水平桌面上的乒乓球，球被吸引，下列现象中的“吸”与之原理相同的是______（填序号）；
A．两个表面光滑的铅块，相互挤压，会“吸”在一起
B．吸铁石靠近铁块，铁块被“吸”引
C．用塑料梳子梳头发，头发被梳子“吸”引
D．投向半空的篮球，被地球“吸”回地面
17．酒精消毒液已成为居家必备用品。小强利用天平、量筒等实验器材测量某酒精消毒液的密度。
(1)将天平放在水平台上，将游码移至标尺左端的零刻度线处，此时指针位置如图甲所示，应向 调节平衡螺母直至天平平衡；
(2)测量步骤如下：
①在烧杯中倒入适量消毒液，用天平测出烧杯和消毒液的总质量为78g；
②将烧杯中部分消毒液倒入量筒，液面位置如图乙所示；
③用天平测出烧杯和剩余消毒液的质量如图丙所示，则其质量为 ；
④消毒液的密度为 ；
(3)小强测量一个木块（）的密度，由于木块体积较大无法放入量筒，于是利用电子秤、一根细钢针、烧杯和水设计如下实验，测出了木块的密度。
①如图A所示向烧杯中倒入适量水，电子秤的示数为；
②如图B所示将木块放在水中，静止时电子秤的示数为；
③ ，电子秤的示数为；
④木块密度 （用、、和表示）；
(4)测完密度后，小强发现由于电子秤没调零，每次测量结果都偏大2g，则测得的木块密度 （选填“偏大”“偏小”或“不变”）。
18．在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω，1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
(1)小亮连接了如图甲所示电路，若闭合开关，电压表的指针将 （选填“正向偏转”、“不动”或“反向偏转”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线；
(2)排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如表所示：
图乙为第2次实验中电流表的示数，读数为 A。
(3)老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第 次的数据。
(4)本实验中多次测量的目的是 。（选填序号“A．找普遍规律”或“ B．减小误差”）
(5)述实验结束后，小亮和同学们想测量额定电压为U额的小灯泡的电阻，发现电流表已经损坏，于是利用原有的部分器材，又找来一个最大阻值为R0的滑动变阻器，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S，先调节滑动变阻器R0的滑片到最左端，再调节滑动变阻器R，直到电压表的示数为U额；
②接着调节滑动变阻器 （选填“R0”或“R”）的滑片到最右端，读出此时电压表的示数为U；
③小灯泡正常发光时电阻的表达式RL= （用U、R0、U额表示）。
四、计算题
19．如图所示，足够高的薄壁圆柱形容器甲和实心均匀圆柱体乙置于水平地面上。容器甲的底面积为3×10-2米2；内盛有0.2米深的水；圆柱体乙的底面积为1×10-2米2、高0.5米，密度为3×103千克/米3。
（1）求容器中水的质量m水；
（2）求水对容器甲底部的压强p水；
（3）现从乙的上方沿水平方向切去一定的厚度Δh，竖直放入甲内水中，当水对容器甲底部的压强最大时，求乙切去厚度Δh的范围。
20．在图（a）所示的电路中，电源电压为10伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“10Ω 1A”字样。闭合开关S后，电路中的电流为1安。求：
（1）电阻R1两端的电压；
（2）变阻器R2连入电路的阻值；
（3）现用R0（阻值可能为10欧、15欧或20欧）替换R1，并将一电压表并联在电路中，移动变阻器滑片P到某位置，电路正常工作，电压表、电流表示数如图（b）所示。请通过计算判断电压表并联的位置及R0的阻值。

实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10ˊ
0.18
0.26
0.30
《2025年河北省邯郸市邯山区七校联考中考一模物理试题》参考答案
1．B
【详解】小明和小红坐在停靠在站台还未开动的同一节火车车厢里，以站台为参照物，小明和小红乘坐的火车与站台之间没有位置变化，所以小明和小红乘坐的火车是静止的；以窗外行驶的火车为参照物，小明和小红乘坐的火车与窗外行驶的火车之间发生了位置变化，所以小明和小红乘坐的火车是运动的。由以上分析可知，被研究的物体相同，选择的参照物不同，结论就不同，但都是正确的结论。故ACD不符合题意，B符合题意。
故选B。
2．D
【详解】A．“雾气腾腾”，热汤周围的“雾气”是水蒸气遇冷液化形成的小水滴，而水蒸气是无色无味看不见的气体，不是液化形成的，故A错误；
B．“冻干蔬菜”，是利用低温将蔬菜中的水凝固成固体，再升华成气体，从而使蔬菜脱水，不是凝华，凝华是气态直接变为固态，故B错误；
C．“扬汤止沸”，通过将开水舀出去又倒回来的方式，是通过加快水的蒸发吸热，使水的温度暂时低于沸点而停止沸腾，水的沸点与气压有关，此操作并不能提高水的沸点，故C错误；
D．“釜底抽薪”，抽薪后停止加热，便能制止水的沸腾，说明水在沸腾时需要持续吸热，若停止加热，水不能继续吸热就会停止沸腾，故D正确.
故选D。
3．D
【详解】A．太阳能来自太阳内部的核聚变，氢原子核在超高温下发生聚变，释放出巨大的核能，源源不断地向外界释放光和热。故A错误；
B．超导体是指在一定温度下电阻变为零的导体，目前超导体材料还不能广泛应用于太阳能电池板，太阳能电池板一般采用半导体材料制作，故B错误；
C．光电转化率是指在一定时间内，转化得到的电能与输入的光能的比值，它反映的是光能转化为电能的比例关系，即效率，而不是功率。故C错误；
D．可再生能源可以短时间内从自然界中源源不断地获取，太阳能是一种清洁、无污染的可再生能源，故D正确。
故选D。
4．C
【详解】A．成年人的平均身高大约为170cm，机器人 H1 的身高约 160cm ，这样机器人H1群组和演员一起扭秧歌表演比较协调，故A正确，不符合题意；
B．机器人工作时，消耗电能，获得机械能，从而实现各种动作，主要将电能转化为机械能，故B正确，不符合题意；
C．平衡状态是指物体处于静止状态或匀速直线运动状态。机器人手中的手帕在转动的过程中，运动方向不断改变，不是处于平衡状态，故C错误，符合题意；
D．电磁波可以传递信息，且能在真空中传播；视频图像通过电磁波传递到电视、手机端播放，这是现代信息传递的常见方式，故D正确，不符合题意。
故选C。
5．D
【详解】自行车尾灯是由多个互相垂直的平面镜组成，当光线照射到尾灯时，经过多次反射后沿原来的方向反射回去，其光学原理是光的反射。
A．水中“断” 笔是因为光从水中斜射入空气中时，传播方向发生改变，属于光的折射现象，与自行车尾灯原理不同，故A不符合题意；
B．手影游戏是由于光在同种均匀介质中沿直线传播，光被手挡住后形成影子，与光的反射原理不同，故B不符合题意；
C．雨后彩虹是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，属于光的折射现象，故C不符合题意；
D．照镜正容是利用平面镜成像，而平面镜成像的原理是光的反射，与自行车尾灯的光学原理相同，故D符合题意。
故选D。
6．B
【详解】A．风筝上升过程中，质量不变，惯性不变，惯性的大小与速度大小无关，故A错误；
B．儿童紧紧握住风筝线，是在接触面的粗糙程度一定时，通过增大压力来增大摩擦，故B正确；
C．儿童的手对线的拉力和线对手的拉力是作用在不同物体上的两个力，不是一对平衡力，故C错误；
D．风筝线拉着风筝忽上忽下，风筝在拉力的作用下运动状态发生变化，说明力可以改变物体的运动状态，故D错误。
故选B。
7．A
【详解】A．烧水时，壶内水吸收热量，温度升高，内能增大，故A正确；
B．水烧开后易把壶盖顶开，是因为水蒸气体积膨胀，对壶盖做功，将内能转化为机械能，故B错误；
C．泡茶时，热水把热量传递给了茶叶，温度是状态量，不能传递，故C错误；
D．茶水变冷后，其温度降低，内能变小，但是不为零，故D错误。
故选A。
8．B
【详解】A．甲图中的司南静止时指南北，是受地磁场作用的结果，司南静止时勺柄指向南方，故A错误；
B．乙图中的电铃的主要装置是电磁铁，利用电流的磁效应工作的，故B正确；
C．丙图中的手摇发电机的工作原理是电磁感应现象，扬声器是根据磁场对通电导体有力的作用原理制成的，两者工作原理不同，故C错误；
D．丁图中使A带上正电荷，A缺少电子，B不带电，用带绝缘柄的金属杆把A和B连接起来的瞬间，电子从B流向A，电流方向与电子定向移动的方向相反，电流方向为由A流向B，故D错误。
故选B。
9．C
【详解】A．放映机的镜头是凸透镜，其作用是将胶片上的图像放大并投射到银幕上。而近视眼镜是凹透镜，用于矫正近视眼，使光线发散后能正确聚焦在视网膜上。所以放映机的镜头与近视眼镜不是同一种透镜，故A 错误；
B．根据凸透镜成像规律，当物体位于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像，像在二倍焦距以外。电影放映机就是利用这个原理，将胶片上的图像通过镜头在巨幕上成倒立、放大的实像，所以巨幕应置于放映机镜头的二倍焦距以外，故B错误；
C．巨幕做成粗糙平面，是为了让光在幕布上发生漫反射。这样可以使光线向各个方向散射，让观众从不同的角度都能看到银幕上的图像。如果银幕表面光滑，会发生镜面反射，只有在特定角度才能看到图像，其他角度则会很暗，不利于观众观看，故C正确；
D．由前面分析可知，观影者看到巨幕上的画面是倒立、放大的实像，而不是虚像。实像可以呈现在光屏上，虚像则不能，故D错误。
故选C。
10．C
【详解】A．由图可知，若电源电压保持不变，热敏电阻R1的阻值随温度的升高而变小，R1两端的电压会变小，故A错误；
B．测温时，保持R2两端电压为0.2V时，因热敏电阻R1的阻值随温度的升高而变小，所以，由可知，R1两端的电压变小，即R1两端的电压随温度升高而变小，需将电源电压调低，故B错误；
C．由图丙可知，若保持R2两端电压为0.2V，当V1表盘上显示的温度是50℃时
电路中电流为0.002A，此时V1的示数
因串联电路中总电压等于各分电压之和，所以，此时电源电压
故C正确；
D．该热敏电阻温度计测量的温度最高时，R1的阻值最小，其两端的电压最小，则电源的电压最小，当电源电压0.6V不变时，V2表盘上显示0.2V，R2是阻值为100Ω的定值电阻，此时电路中的电流是
此时热敏电阻两端的电压
此时热敏电阻的电阻
由图丙可知，当热敏电阻阻值为200Ω时，温度是75℃，故D错误。
故选C。
11． 振动 音色
【详解】[1]声音是由物体振动产生的，车上的木人就敲一下鼓，鼓面由于振动产生声音。
[2]音色是指声音的品质与特色，不同物体发声的音色是不同的，人们根据鼓和镯发声的音色，确定车行驶的是一里还是十里。
12． 4400 640
【详解】[1]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用用电器的最大总功率P大=UI=220V×20A=4400W
[2]1600imp/(kW•h)表示每消耗1kW•h的电能，电能表指示灯闪烁1600次，电炉单独接在电路中30min，即0.5h消耗的电能W=Pt=800×10-3kW×0.5h=0.4kW•h
电能表指示灯闪烁的次数n=1600imp/(kW•h)×0.4kW•h=640imp
13． 小于 变小
【详解】[1]密度计在两种液体中都漂浮，则密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力，所以浮力F1等于F2；密度计排开液体的体积V1＞V2，根据F浮=ρ液V排g知，密度计排开甲液体的体积越大，液体的密度越小，所以液体密度ρ1小于ρ2。
[2]密度计上标有刻度，从下到上时，排开液体的体积变大，则所测量的液体密度变小，即从下到上刻度值逐渐变小。
14． 省力 300
【详解】[1]独轮车在使用过程中，动力臂大于阻力臂，所以是省力杠杆。
[2]由杠杆的平衡条件得，即
解得。
15． 热值大 2.45×105
【详解】[1]火箭采用液态氢作为燃料，原因是液态氢具有较大的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。
[2]根据题意，干木柴完全燃烧放出的热量与燃烧液态氢气放出的热量相等，即，由于，则可得
解得
16．(1)球拍
(2) 大气压 不会 乒乓球两侧上方空气流速大压强小，下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强
(3)C
【详解】（1）发生形变的物体由于要恢复原状，会对使其发生形变的物体产生力的作用，这个力就是弹力；球拍击打乒乓球的力是由球拍弹性形变产生的。
（2）[1]从倒置的漏斗口用力吸气时，乒乓球上方的气压小于下方的大气压强，大气压把乒乓球压在瓶口，乒乓球不掉落，说明大气压的存在。
[2][3]当对着漏斗使劲向下吹气时，乒乓球上方的空气流速大于乒乓球下方的流速；由于流体流速越大，气压越小，乒乓球上方的气压小于乒乓球下方的气压；在相同的乒乓球横截面上，下方受到向上的压力大于上方受到向下的压力；当气流速度达到一定时，乒乓球上下方压力差大于或等于乒乓球的重力，乒乓球就不会掉下了。
（3）用摩擦过的塑料棒靠近静止在水平桌面上的乒乓球，球被吸引，是由于带电体具有吸引轻小物体的性质，是静电现象；
A．两个表面光滑的铅块，相互挤压，会“吸”在一起，是因为分子间有引力，故A不符合题意；
B．吸铁石靠近铁块，铁块被“吸”引是因为磁极间相互作用，异名磁极相互吸引，故B不符合题意；
C．用塑料梳子梳头发时，梳子和头发摩擦带上异种电荷，头发被梳子“吸”引，是因为异种电荷互相吸引，是静电现象，故C符合题意；
D．投向半空的篮球，被地球“吸”回地面，是由于篮球受到竖直向下的重力，故D不符合题意。
故选C。
17．(1)左
(2) 44 0.85
(3) 用细钢针把木块压入水中，使木块浸没在水中
(4)不变
【详解】（1）将天平放在水平台上，将游码移至标尺左端的零刻度线处，此时指针位置如图甲所示，指针右偏，说明右端重，应向左调节平衡螺母直至天平平衡。
（2）[1]如图丙所示，横梁标尺分度值为0.2g，则烧杯和剩余消毒液的质量
[2]量筒中消毒液质量为
如图乙所示，量筒分度值为，示数为，则量筒中消毒液体积为
则消毒液的密度为
（3）[1]为了测出木块的体积，需用细钢针将木块完全压入水中，使其浸没且不触底。
[2]木块质量为，木块浸没时受到的浮力为，则木块体积为
则木块密度为
（4）由可知，每次测量结果都偏大2g，测量结果之差保持不变，故测得的木块密度不变。
18．(1) 不动
(2)0.16
(3)1
(4)B
(5) R0
【详解】（1）[1]电压表与电流表并联了，电压表被短路，故电压表指针不动。
[2]电流应从电压表的正接线柱流入，从负接线柱流出，电压表应并联接在定值电阻的两端，如图所示：
（2）由乙图可知，电流表量程为0～0.6A，其分度值为0.02A，示数为0.16A。
（3）由表中数据，根据欧姆定律，定值电阻
根据分压原理，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压
所以第1组数据不是本实验中测得的。
（4）本实验多次测量的目的是用来求平均值来减小误差。
（5）[1]移动滑动变阻器R0的滑片，使滑片移动到左右端，记下电压表示数为U，这样滑动变阻器R0的电压为U0=U﹣U额。
[2]电路电流为
因为是串联电路，电流处处相等，则灯泡正常发光时的电阻为
19．（1）6kg；（2）2000Pa；（3）0.3～0.5m
【详解】解：（1）容器中水的体积
由知道，容器中水的质量
（2）由知道，水对容器甲底部的压强
（3）由于
ρ乙=3×103kg/m3>ρ水
所以，在乙上方沿水平方向切去一部分，并将切去部分竖直放在甲容器内后，圆柱体乙静止后木块处于沉底状态；因容器足够高，所以，水不会溢出，当水对容器甲底部的压强最大时，水面恰好与乙的上表面齐平，设此时切去的高度是，则
解得
所以，当水对容器甲底部的压强最大时，乙切去厚度Δh的范围是0.3～0.5m。
答：（1）容器中水的质量m水是6kg；
（2）水对容器甲底部的压强p水是2000Pa；
（3）乙切去厚度Δh的范围是0.3～0.5m。
20．（1）5V；（2）5Ω；（3）见详解
【详解】（1）电阻R1两端的电压
U1=IR1=1A×5Ω=5V
（2）此时变阻器两端的电压
UP=U-U1=10V-5V=5V
则变阻器R2接入电路的电阻
（3）第一种情况：若R0的阻值为10Ω，且电压表并联在R0上，由电压表示数可知，若读大量程，示数为10V，则电路中的电流为
图中电流表示数无论大量程还是小量程都不是1A，不符合题意；若电压表读小量程，则为2V，此时电路中的电流
由电流表示数可知不符合题意，故电压表不在R0两端并联；电压表并联在R2两端，则因为电源电压为10V，故电压表示数不可能为10V，只能读2V，此时R0两端电压则为8V，电路中的电流
由电流表示数可知不符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则电路中的总电阻
其中R0为10Ω，而滑动变阻器的最大阻值为10Ω，电路中的总电阻最大为20Ω，故不符合题意，由以上分析可知R0不可能是10Ω。
第二种情况：若R0为15Ω，且电压表并联在R0上，由电压表示数可知，若读大量程，示数为10V，则电路中的电流为
图中电流表示数无论大量程还是小量程都不是0.67A，不符合题意；若电压表读小量程，则为2V，此时电路中的电流
由电流表示数可知不符合题意，故电压表不在R0两端并联；若电压表并联在R2两端，则因为电源电压为10V，故电压表示数不可能为10V，只能读2V，此时R0两端电压则为8V，促使电路中的电流
由电流表示数可知不符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则电路中的总电阻
其中R0为15Ω，滑动变阻器的最大阻值为10Ω，电路中的总电阻最大为25Ω，符合题意，故由以上分析可知R0可以为15Ω，电压表并联在电源两端。
第三种情况：若R0为20Ω，且电压表并联在R0上，由电压表示数可知，若读大量程，示数为10V，则电路中的电流为
图中电流表示数无论大量程还是小量程都不是0.5A，不符合题意；若电压表读小量程，则为2V，此时电路中的电流
由电流表示数可知不符合题意，故电压表不在R0两端并联；若电压表并联在R2两端，则因为电源电压为10V，故电压表示数不可能为10V，只能读2V，此时R0两端电压则为8V，此时电路中的电流
由电流表示数可知，符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则电路中的总电阻
其中R0为20Ω，滑动变阻器接入5Ω，则符合题意，故由以上分析可知R0可以为20Ω，电压表并联在滑动变阻器两端或电源两端，接入电阻为5Ω。
综上所述，电阻R0为15Ω时，电压表并联在电源两端，选择大量程，滑动变阻器全部接入电路；电阻R0为20Ω时，电压表并联在滑动变阻器上，选择小量程；或并联在电源两端，选择大量程，都可以使电路正常工作。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
D
D
C
D
B
A
B
C
C
