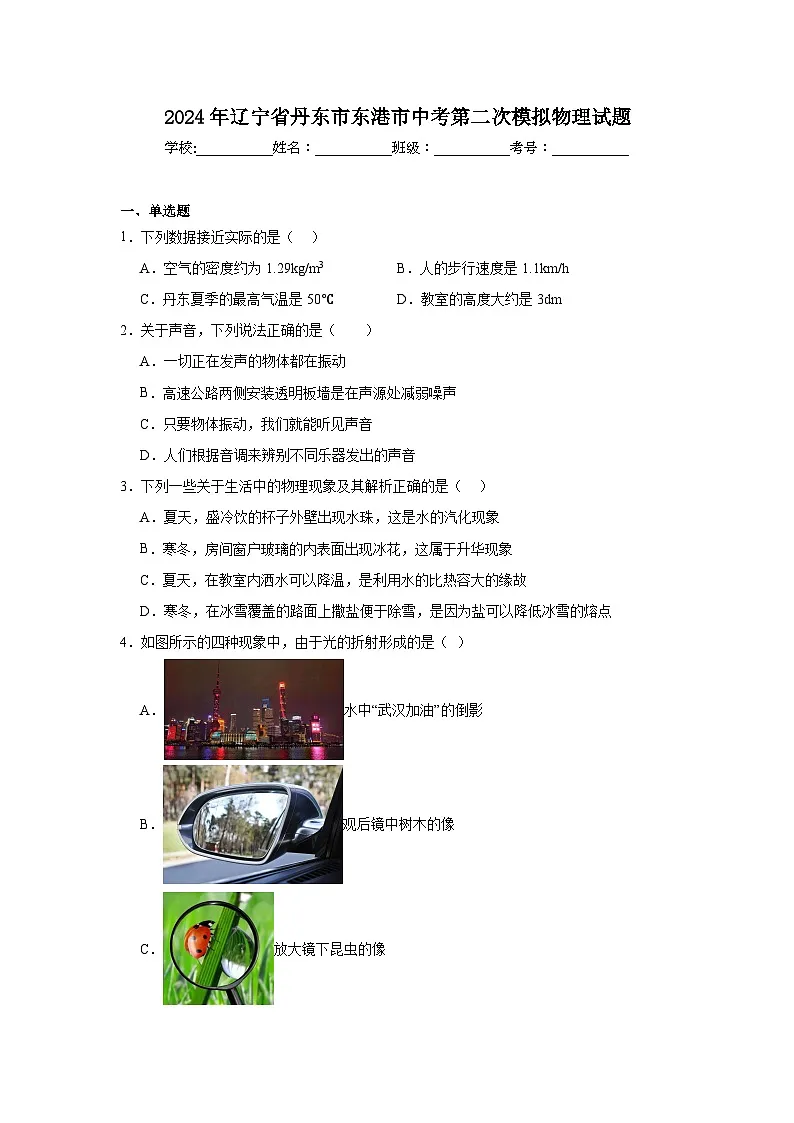

2024年辽宁省丹东市东港市中考第二次模拟物理试题（附答案解析）

这是一份2024年辽宁省丹东市东港市中考第二次模拟物理试题（附答案解析），共25页。试卷主要包含了单选题，多选题，填空题，作图题，计算题，综合题，实验题等内容，欢迎下载使用。

一、单选题
1．下列数据接近实际的是（ ）
A．空气的密度约为1.29kg/m3B．人的步行速度是1.1km/h
C．丹东夏季的最高气温是50℃D．教室的高度大约是3dm
2．关于声音，下列说法正确的是（ ）
A．一切正在发声的物体都在振动
B．高速公路两侧安装透明板墙是在声源处减弱噪声
C．只要物体振动，我们就能听见声音
D．人们根据音调来辨别不同乐器发出的声音
3．下列一些关于生活中的物理现象及其解析正确的是（ ）
A．夏天，盛冷饮的杯子外壁出现水珠，这是水的汽化现象
B．寒冬，房间窗户玻璃的内表面出现冰花，这属于升华现象
C．夏天，在教室内洒水可以降温，是利用水的比热容大的缘故
D．寒冬，在冰雪覆盖的路面上撒盐便于除雪，是因为盐可以降低冰雪的熔点
4．如图所示的四种现象中，由于光的折射形成的是（ ）
A．水中“武汉加油”的倒影
B．观后镜中树木的像
C．放大镜下昆虫的像
D．屏幕上的手影

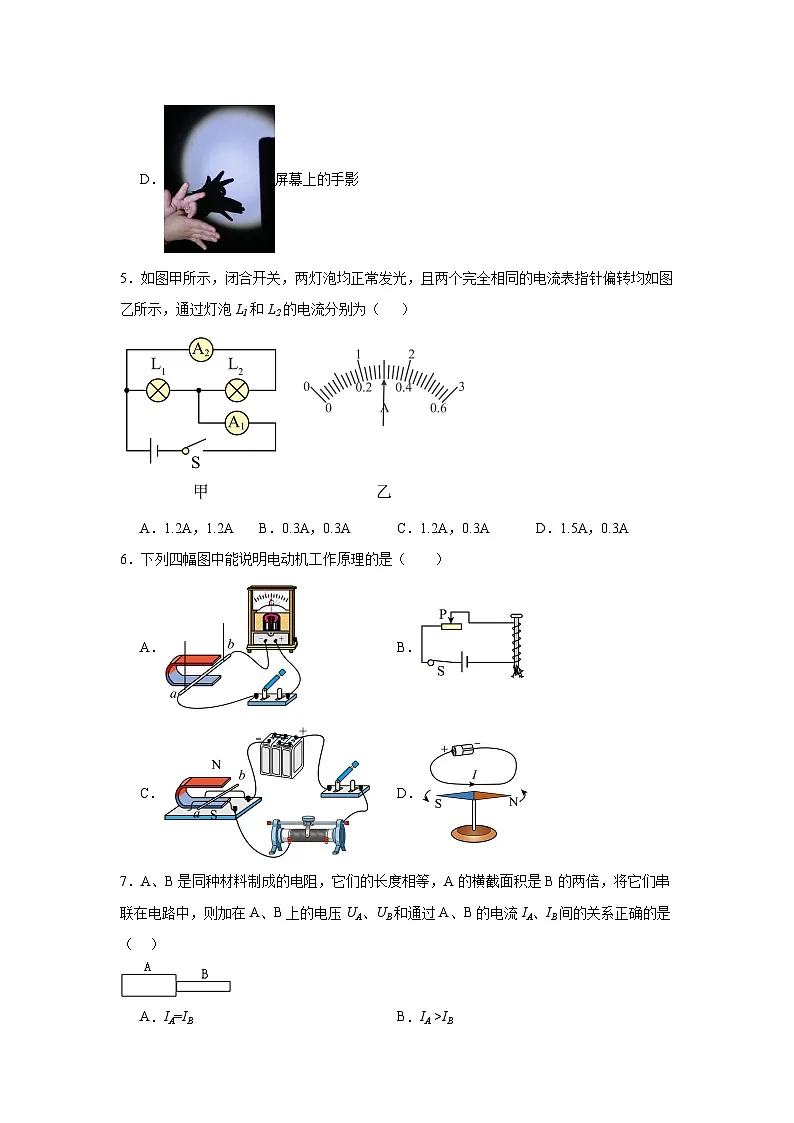

5．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
6．下列四幅图中能说明电动机工作原理的是（ ）
A．B．
C．D．
7．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（ ）
A．IA=IBB．IA >IB
C．UA=UBD．UA>UB
二、多选题

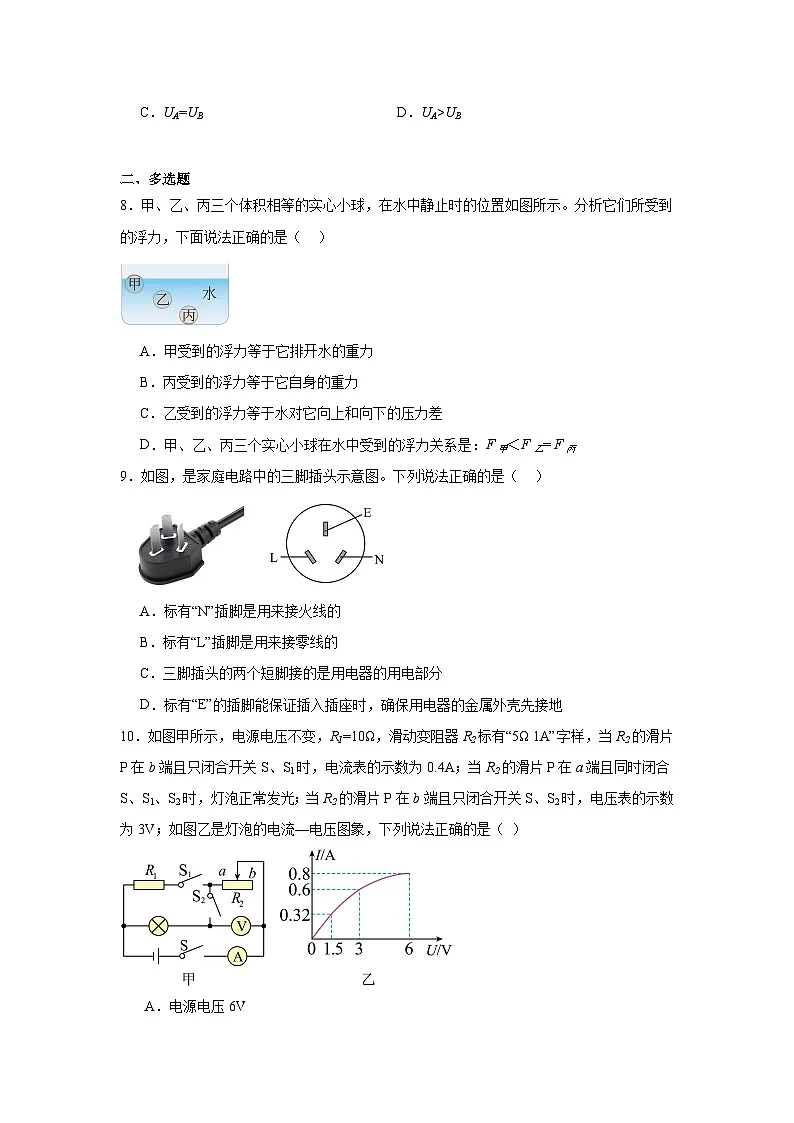

8．甲、乙、丙三个体积相等的实心小球，在水中静止时的位置如图所示。分析它们所受到的浮力，下面说法正确的是（ ）
A．甲受到的浮力等于它排开水的重力
B．丙受到的浮力等于它自身的重力
C．乙受到的浮力等于水对它向上和向下的压力差
D．甲、乙、丙三个实心小球在水中受到的浮力关系是：F甲＜F乙= F丙
9．如图，是家庭电路中的三脚插头示意图。下列说法正确的是（ ）
A．标有“N”插脚是用来接火线的
B．标有“L”插脚是用来接零线的
C．三脚插头的两个短脚接的是用电器的用电部分
D．标有“E”的插脚能保证插入插座时，确保用电器的金属外壳先接地
10．如图甲所示，电源电压不变，R1=10Ω，滑动变阻器R2标有“5Ω 1A”字样，当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流—电压图象，下列说法正确的是（ ）
A．电源电压6V
B．灯泡的额定功率是4.8W
C．灯泡正常发光时，灯丝电阻是5Ω
D．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W
三、填空题
11．如图所示，在纪念建国70周年的阅兵式上，我国自主研发的空中预警机“空警2000”带领着飞机编队飞过天安门广场，若以“空警2000”为参照物，后面的每一架飞机都是 的；当我们看到飞机“拉烟”这是水蒸气 形成的。
12．如图所示的电能表，其示数是 kW•h。若将一个100W的用电器单独接入该电路中在电路中正常工作30min，电表的转盘转40r，则该电能表的表盘参数是 r/（kW•h）。
13．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的物体提升相同的高度，在不计绳重及机械摩擦的情况下，甲所用的拉力 乙所用的拉力；甲滑轮组的效率 乙滑轮组的效率（填“大于”、“等于”或“小于”）。
14．打开冰箱门时，在冰箱里有时能够看到厚厚的霜。这“霜”是 （填物态变化的名称）形成的 ，这一过程 （选填“吸收”或“放出”）热量。
15．炸元宵用油可以把元宵炸的焦黄甚至炸糊，煮元宵用水，不会把元宵煮糊。这种现象告诉我们不同的烹调手段对食物提供各自所需的 ，（填“热量”或“温度”）。而之所以能够做到这一点是因为油和水的 不同。
16．在卫星发射过程中的点火加速上升阶段，发生的能量转化是：燃料的 能转化为内能，然后转化为卫星的 能。
17．进户线的两条输电线中，一条叫 ，俗称火线，另一条线叫零线，零线在入户之前已经和 相连，这两条输电线之间有220V的电压。
18．电阻是导体本身的一种 ，利用欧姆定律可以进行电阻的计算。甲、乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为3V时，电流表的示数为0.5A，则短路位置离甲地的距离是 km。
19．人类利用太阳能的实质，是将太阳能转化为其他形式的能量．如图画出了太阳能三种转化的方框图．其中椭圆表示转化的装置或物体，菱形表示由太阳能所转化的另一种能量形式．请在图中的三个空白处填入相关的文字．
20．一台小型的直流电动机正常工作时，线圈的电阻是2Ω，通过线圈的电流是0.2A，在10s内能将920g物体提升1m的高度，则5s内线圈产生的热量为 J。电动机的效率是 ，电动机两端的电压是 V。
四、作图题
21．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，O为转动轴，乙为单侧钳柄及相连部分示意图．请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2 ．( )
22．科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．
( )
23．图甲是彬彬和妈妈在海洋馆海底隧道时的情景．彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起．图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置．请在图乙中画出：
（1）彬彬看到帽子像B'的光路．
（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图．
五、计算题
24．某品牌小轿车的总质量是2t，最大功率是120kW，小轿车在牵引力的作用下沿水平公路做匀速直线运动，行驶所受阻力是车重的0.2倍。（汽油的热值q=4.0107J/kg，g取10N/kg）求：
(1)若车轮与地面的总接触面积是0.2m2，静止时该小轿车对水平地面的压强是多少？
(2)该车用5min的时间匀速行驶了3000m，则该车的实际功率是多少？
(3)若该车的效率是30%，那么该车以最大功率行驶10min消耗的汽油的质量是多少千克？
25．如图所示是某款电热汤锅和它的原理图，通过挡位开关可以实现高、中、低三个挡位的转换，已知电阻R1的电阻为440欧，R2阻值为44欧，汤锅的容积为3L，求[c汤=4×103J/（kg•℃），ρ汤=1.0×103kg/m3]求
(1)将汤锅加满23℃的汤后加热到100℃，汤吸收的热量是多少？
(2)在上述加热过程中使用高温挡加热了20min，则汤锅的加热效率是多少？
26．如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，滑动变阻器R1的阻值变化范围为0~50Ω，定值电阻R2的阻值为5Ω。
(1)小灯泡L正常发光时的阻值为多少？
(2)当S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，此时电流表的示数为多少？
(3)把小灯泡L换成阻值为10Ω的定值电阻R3，其他器材不变。保证电流表有示数时，滑动变阻器的滑片应怎样移动，同时开关应怎样闭合或断开才能使电路的总功率最小，最小功率为多少？
六、综合题
27．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
(1)实验中应量取质量 的甲、乙两种液体，分别倒入相同的烧杯中。用相同的电加热器加热的目的是 。实验中用玻璃棒不断搅拌，目的是让液体 .当它们吸收相同热量时，通过比较 来判断吸热能力的强弱；
(2)通过实验记录数据（如表格所示），从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 Q乙（填“大于”“小于”或“等于”）；
(3)分析实验数据可知 物质的吸热能力强；
(4)下列现象可用比热容知识来解释的是 。
A．夏天在教室洒水，感到凉爽
B．金属勺装有塑料手柄
C．沙漠地区昼夜温差较大
七、实验题
28．某同学在做“研究杠杆平衡条件”的实验进行了如下实验步骤：
a．把杠杆的中点支在支架上；
b．把钩码挂在杠杆的两边，改变钩码的位置使杠杆水平平衡；
c．记下两边的钩码的重，用尺量出它们的力臂，记下实验数据；
d．改变力和力臂数值，做三次实验；
e．求出各次实验的动力乘以动力臂和阻力乘以阻力臂数值．
(1)该同学在 步操作之前漏掉了一个重要步骤：调节杠杆两端的平衡螺母使杠杆在 位置平衡，这个步骤的目的是避免杠杆的 对实验的影响；
(2)如图甲所示，如果在C点改用弹簧测力计拉，为了使杠杆在水平位置平衡时弹簧测力计的示数最小，应 拉动；
(3)该同学得出结论：只要满足“动力×动力作用点到支点的距离=阻力×阻力作用点到支点的距离”的条件，杠杆就平衡了。你认为这个结论 （填“正确”或“错误”）；
(4)如图乙所示，如果把弹簧测力计斜拉，且拉环固定在支架上，杠杆水平平衡时弹簧测力计示数比步骤（2）中的 （选填“大”或“小”），如果此时在A点的钩码下方再挂一个钩码，为了再次使杠杆水平平衡，且弹簧测力计示数不变，应将悬点D （选填“向上”或“向下”）移动。
29．在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布。
(1)实验中用弹簧测力计拉着木块在水平木板上做 运动。根据 条件可知，木块所受摩擦力的大小 弹簧测力计的示数；
(2)由 图和 图可以探究滑动摩擦力大小与压力的关系；
(3)若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将 （选填“不变”、“变大”或“变小”）。
30．在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：
A．可能跟物体浸入液体的深度有关
B．可能跟物体的重力有关
C．可能跟物体浸入液体的体积有关
D．可能跟液体的密度有关
为了验证上述猜想，李明做了如图所示的实验：他在弹簧测力计下端挂一个铁块或铜块，依次把它们缓缓地浸入水中不同位置，在这一实验中：
（1）铁块从位置③→④的过程中，弹簧测力计的示数减小，说明铁块受到浮力 （选填“变大”、“变小”或“不变”），可以验证猜想 （选填“A”、“B”、“C”或“D”）是正确的；
（2）从位置④→⑤的过程中，弹簧测力计的示数不变，说明铁块受到的浮力不变，可以验证猜想 （选填“A”、“B”、“C”或“D”）是错误的；
（3）分析比较实验①⑤与②⑥，可以验证猜想 （选填“A”、“B”、“C”或“D”）是错误的；
（4）分析比较实验 可得：浸在液体中的物体所受浮力的大小与液体的密度有关；
（5）该实验探究主要运用的科学探究方法是： 。
31．小刚学习了“探究物质密度”以后，来到实验室测量糖水的密度。
(1)小刚将天平放在 台上，将游码移到标尺左端的 处，此时，指针在分度盘上的位置如图甲所示，他应将平衡螺母向 端调节，使天平平衡；
(2)将质量为32g的烧杯放在天平的左盘上，取适量的方糖倒入烧杯中，向右盘加减砝码并调节游码，直至天平平衡，如图乙所示，方糖的质量是 g；
(3)用量筒量出水的体积，如图丙所示，然后将烧杯中的方糖倒入量筒中，待方糖完全溶解后，量筒中液面的位置如图丁所示，糖水的体积是 cm3，配制糖水的密度是 g/cm3。
32．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5V”。
(1)如图甲所示，需将滑动变阻器的滑片P置于 （选填“A”或“B”）端。
(2)闭合开关后，移动滑片P到某一位置时，电压表示数如图乙所示，此时要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动。
(3)当电压表示数为2.5V时，电流表示数如图丙所示，则小灯泡的额定功率为 W。
(4)小华设计了如图丁所示的电路测量小灯泡额定功率，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0，小灯泡额定电压为U额）。
①只闭合开关 ，调节R2，使电压表的示数为U额。
②只闭合开关 ，调节 ，使电压表的示数仍为U额。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2。则小灯泡额定功率的表达式P额= （用U额、R0、Ul、U2表示）。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
46
乙的温度/℃
10
18
26
42
《2024年辽宁省丹东市东港市中考第二次模拟物理试题》参考答案
1．A
【详解】A．标准状态下，即温度为0℃，压强为1个大气压时，干燥空气的密度约为1.29kg/m3，符合实际情况，故A符合题意；
B．人的步行速度通常为，过慢，不符合实际，故B不符合题意；
C．丹东位于中国东北，夏季最高气温一般在左右，远高于实际气温，故C不符合题意；
D．教室的实际高度一般为3~4米，3dm换算单位是0.3m，显然过低，不符合实际情况，故D不符合题意。
故选A。
2．A
【详解】AC．一切发声体都在振动，但是只有振动频率在20Hz到20000Hz之间的我们人耳才能听到。故A正确，C错误；
B．高速公路两侧的透明板墙是在传播过程中减弱噪声，故B错误；
D．音色由发声体的材料和结构决定，不同的发声体音色一般不同。故不同乐器的声音被区分开是因为音色不同，与音调和振动的频率无关。故D错误。
故选A。
3．D
【详解】A．夏天盛冷饮的杯子外壁出现水珠，是空气中的水蒸气遇冷液化形成小水珠，是液化现象，故A错误；
B．寒冬房间窗户玻璃内表面的冰花，是室内的水蒸气遇冷凝华形成的，不是升华现象，故B错误；
C．夏天在教室内洒水降温，是利用水蒸发吸热，不是利用水的比热容大，故C错误；
D．寒冬在冰雪覆盖路面撒盐便于除雪，是因为盐可以降低冰雪的熔点，使冰雪在较低温度下熔化，故D正确。
故选D。
4．C
【详解】A．倒影是由于光的反射形成的，故A错误；
B．平面镜成像是由于光的反射形成的，故B错误；
C．放大镜成像是由于光的折射形成的虚像，故C正确；
D．手影是由于光沿直线传播形成的，故D错误。
故选C。
5．C
【详解】由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．
6．C
【详解】A．图A中没有电源，导体ab在磁场中做切割磁感线运动时，灵敏电流计指针会偏转，这是电磁感应现象，是发电机的工作原理，不是电动机的工作原理，故A不符合题意；
B．图B是探究影响电磁铁磁性强弱因素的实验装置，通过改变电流大小和线圈匝数来研究电磁铁磁性强弱的变化，与电动机工作原理无关，故B不符合题意；
C．图C中有电源，闭合开关后，通电导体ab在磁场中会受到力的作用而运动，这说明了通电导体在磁场中受力的作用，是电动机的工作原理，故C符合题意；
D．图D是奥斯特实验装置，表明通电导线周围存在磁场，即电流的磁效应，与电动机工作原理不同，故D不符合题意。
故选C。
7．A
【详解】AB．由于两电阻串联在电路中，所以通过两电阻的电流相同，故A正确，B错误；
CD．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，所以，通过两端的电流一样，根据可得
故CD均错误。
故选A。
8．ACD
【详解】A ．由阿基米德原理知，，则甲受到的浮力等于它排开水的重力，故A正确；
B．由物体的浮沉条件可知，沉底的丙受到的浮力小于它自身的重力，故B错误；
C．浮力产生的原因是液体或气体对物体上下表面的压力差，则乙受到的浮力等于水对它向上和向下的压力差，故C正确；
D．甲、乙、丙三个实心小球的体积相等，由图可知，三个球排开水的体积关系
由阿基米德原理可知，液体密度相同，则甲、乙、丙三个小球所受浮力关系
故D正确。
故选ACD。
9．CD
【详解】AB．根据三脚插头的使用方法可知，E是接地线的，L是接火线的，N是接零线的，故AB错误；
CD．三脚插头中，L 和 N 插脚通常比E 插脚短，连接用电器的用电部分（工作电路），当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，用电器的金属外壳先接地，故CD正确。
故选CD。
10．ABD
【详解】A．由图甲所示电路图可知，当R2的滑片P在b端且只闭合开关S、S1时，两电阻串联接在电源两端，R2=5Ω，电路中的电流为0.4A；，电源电压
U=I1（R1+R2）=0.4A×（10Ω+5Ω）=6V
故选项A正确；
B．由图甲所示可知，当R2的滑片P在a端且同时闭合S、S1、S2时，R1与灯泡并联在电源两端，此时灯泡正常发光，则灯泡额定电压
UL=U=6V
由图乙所示图象可知，电压为6V时，通过灯泡的电流为0.8A，则灯泡额定功率
P=ULI=6V×0.8A=4.8W
故选项B正确；
C．灯泡正常发光时灯丝电阻
R==7.5Ω
故C错误；
D．由图甲所示电路图可知，当R2的滑片P在b端且只闭合开关S、S2时，滑动变阻器阻值全部接入电路，滑动变阻器与灯泡串联，由题意可知，此时电压表示数为3V，即滑动变阻器两端电压为3V，灯泡两端电压为
UL′=6V﹣3V=3V
由图乙所示图象可知，电压为3V时，通过灯泡的电流为I′=0.6A，此时灯泡的实际功率
P=UL′I′=3V×0.6A=1.8W
故选项D正确。
故选ABD。
11． 静止 液化
【详解】[1]“空警2000”带领着飞机编队飞过天安门广场，若以“空警2000”为参照物，后面的每一架飞机位置都没有改变，都是静止的。
[2]水蒸气人眼看不见，我们看到飞机“拉烟”是看见的小水滴，这是水蒸气液化形成的小水滴。
12． 2508.6 800
【详解】[1]电能表上示数的最后一位是小数，所以读作2508.6 kW•h。
[2]用电器消耗的电能
电能表的表盘参数
13． 大于 等于
【详解】[1]由图知：甲由两段绳子承担物重，所以
F甲=
乙由3段绳子承担物重，所以
F乙=
所以甲所用的拉力大于乙所用的拉力。
[2]而甲乙两滑轮组动滑轮和物体的重力相同，所以额外功与有用功大小相等，根据
η=
所以机械效率相等。
14．
凝华
放出
【详解】[1][2]“霜”是冰箱内的水蒸气遇冷直接从气态变为固态，属于凝华现象，凝华过程需要放出热量。
15．
温度
沸点
【详解】[1][2]不同液体的沸点不同，液体沸腾时温度保持在沸点不变，炸元宵用油可以把元宵炸的焦黄甚至炸糊，煮元宵用水，不会把元宵煮糊是由于水的沸点和油的沸点不同，即温度不同，说明不同的烹调手段对食物提供各自所需的温度。
16． 化学 机械
【详解】[1]燃烧时，放出热量，燃料的化学能转化为内能。
[2]高温高压燃气膨胀，将火箭向前推动，燃料的内能转化为火箭和卫星的机械能。
【点睛】
17． 端线 大地
【详解】[1][2]进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。零线在入户前已与大地相连，形成安全回路，两者间电压为220V。
18． 性质 15
【详解】[1]电阻是物体固有的、本质的性质。
[2]甲地到短路位置的总电阻
甲地到短路位置导线的总长度
发生短路的位置离甲地的距离
19．答案见解析
【分析】太阳能在生活中的应用一般都是转化为其它形式的能量进行使用，主要采用光转化为电、光转化为热、光转化为化学能等方式，据以上内容解答．
【详解】光热转换是把太阳能转化为内能，例如太阳能热水器的使用；光电转换是指把太阳能转化为电能；例如：太阳能电池可以把太阳能转化为电能；光化转换是指把太阳能转化为化学能，例如：绿色植物的生长是将太阳能转化为化学能储存在体内．
20． 0.4 92% 5
【详解】[1]5s内线圈产生的热量
[2]10s内线圈产生的热量
电动机提升物体所做的功
电动机10s内消耗的电能
电动机的效率是
[3]电动机两端的电压
21．
【详解】从支点O做F1的垂线段就是F1的力臂，从O做F2的垂线段就是F2的力臂，如下图所示：
22．
【详解】只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、连接方式为串联，且要接在火线上，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地．
23．
【详解】(1)根据平面镜成像像与物关于镜面对称的特点，作出妈妈戴的帽子的像点B′，然后连接AB′，与海水和玻璃的界面交于点O，即为入射点，连接BO即为入射光线，连接OA即为反射光线，彬彬逆着光线看去，则刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起．如图所示：
(2)水中鱼发出的光线由水斜射入空气发生折射后进入人眼，人眼逆着折射光线看到鱼的像在B′点，根据光的折射规律可知，鱼的实际位置C应该在像的右侧，如图所示：
24．(1)
(2)
(3)
【详解】（1）轿车重力
静止时压力等于重力
小轿车对水平地面的压强是
（2）匀速行驶时牵引力等于阻力
牵引力做功
实际功率
（3）最大功率下有用功
汽油完全燃烧放热
汽油质量
25．(1)9.24×105J
(2)63.64%
【详解】（1）汤锅加满汤后，汤的质量
此过程中，汤吸收的热量
（2）由可知，在总电压不变时，总电阻越小，总功率越大，挡位越高，因为两个电阻连接的电路中，电阻并联时的总电阻最小，所以图中“1”接“3”、“2”接“4”时，汤锅处于高温挡。
汤锅高温加热时R1电功率
汤锅高温加热时R2电功率
汤锅高温加热时电功率
加热过程中汤锅消耗的电能
汤锅的加热效率
26．(1)12Ω
(2)1.7A
(3)滑片移至b端，开关S、S1闭合，S2断开； 0.6W
【详解】（1）小灯泡正常发光时通过的电力
小灯泡正常发光时的电阻
（2）当开关S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，滑动变阻器没有接入电路，小灯泡L和定值电阻R2并联。
由于此时小灯泡正常发光，所以电源电压、电阻R2两端电压均等于小灯泡的额定电压，即
此时通过电阻R2的电流
此时电流表的示数
（3）电流表有示数，说明电路是通路，在总电压不变的情况下，当电路中总功率最小时，根据可知，总电流最小，根据可知，电路中总电阻最大，所以滑动变阻器接入电路中的电阻最大，滑片处于b端；定值电阻R2、R3这部分电路中，接入电路中的电阻也最大，因为，所以这部分电路中只有R3接入电路。综上所示，滑动变阻器的滑片移至b端，闭合开关S、S1 ，断开开关S2时，滑动变阻器与R3串联，电路中总电阻最大，总功率最小，则：
电路中最大的电阻
电路中最小电功率
27．(1) 质量 受热均匀 相同的时间吸收的热量相同 温度的变化多少
(2)小于
(3)甲
(4)C
【详解】（1）[1]探究“比较不同物质吸热的情况”的实验时，需将质量相等的甲和乙液体分别装在两个相同的烧杯中。采用的控制变量法。
[2]实验中，加热时间反映了吸收热量的多少。用相同的电加热器加热，能使甲、乙两种液体在相同的时间内，吸收的热量相同。
[3]实验中用玻璃棒不断搅拌，目的是让液体受热均匀。
[4]当它们吸收相同热量时，利用转换法，通过比较温度变化的多少来判断吸热能力的强弱。
（2）从开始加热到42℃，甲用了不到4min，乙用了4min，实验中，加热时间反映了吸收热量的多少。所以Q甲小于Q乙。
（3）由表中实验数据可知，相同质量的甲、乙两种液体，加热相同的时间（即两液体吸收相等的热量），甲升高的温度低，甲物质的吸热能力强。
（4）A．夏天在教室洒水，是利用水蒸发吸收热量，使教室温度降低，感到凉爽，与比热容无关，故A不符合题意；
B．由于金属是热的良导体，塑料是热的不良导体，为防止烫手，金属勺上要装有塑料手柄，与比热容无关，故B不符合题意；
C．由于沙子的比热容较小，沙子受阳光照射时升温快，日落后沙子降温快，因此沙漠地区昼夜温差较大，故C符合题意。
故选C。
28．(1) b 水平 重力
(2)竖直向上
(3)错误
(4) 大 向上
【详解】（1）[1][2][3]把杠杆在中点支在支架上，杠杆的重心可能不在中点位置，不能消除杠杆重对杠杆平衡的影响，所以把在b步骤之前还要调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
（2）阻力和阻力臂不变，由杠杆平衡条件可知，为了使杠杆在水平位置平衡时弹簧测力计示数最小，应使力臂最大，此时力臂在杠杆上时力臂最大，所以弹簧测力计要竖直拉动杠杆。图中钩码使杠杆逆时针转动，拉力要使杠杆顺时针转动，所以弹簧测力计要竖直向上拉动杠杆。
（3）杠杆在水平位置平衡，若动力的方向与水平方向不垂直，由力臂的定义，动力作用点到支点的距离不等于力臂的大小，根据图乙的实验，同学们还得出结论：只要满足“动力×动力作用点到支点的距离=阻力×阻力作用点到支点的距离”，杠杆就能平衡，这个结论是错误的。
（4）[1][2]阻力和阻力臂不变，弹簧测力计倾斜拉动杠杆时，动力臂变小，动力增大，所以弹簧测力计示数变大；如果此时在A点的钩码下方再挂一个钩码，为了再次使杠杆在水平位置平衡，阻力增大，阻力臂、动力不变，要增大动力臂才能使杠杆再次平衡，所以弹簧测力计倾斜的角度要大一些，所以悬点D要向上移动。
29．(1) 匀速直线 二力平衡 等于
(2) 甲 乙
(3)不变
【详解】（1）[1][2][3]在影响滑动摩擦力大小因素的实验中，为了使弹簧测力计的示数等于滑动摩擦力，应该匀速直线拉动木块，此时木块水平方向所受的拉力和滑动摩擦力是一对平衡力，根据二力平衡的知识，这两个力大小相等，所以滑动摩擦力等于弹簧测力计示数。
（2）[1][2]为了研究滑动摩擦力和接触面所受压力的关系，应该改变压力，并保证接触面的粗糙程度相同，因此选择甲、乙两图。
（3）滑动摩擦力的影响因素是压力大小和接触面的粗糙程度，拉力增大，由于压力大小和接触面的粗糙程度不变，滑动摩擦力不变。
30． 变大 C A B ⑥⑦ 控制变量法
【详解】（1）[1]铁快从位置③→④的过程中，浸入液体中的体积变大，测力计的示数变小，说明铁块受到的浮力变大。
[2]通过①→③→④的过程可知，浮力的大小跟物体排开液体的体积有关，故可验证上述猜想C是正确的。
（2）[3]从位置④→⑤的过程中，铁块都是完全浸没，排开的液体体积不再变化，只改变其深度，弹簧测力计的示数不变，说明铁块受到的浮力不变。即浮力的大小与浸入液体的深度无关，故猜想A错误。
（3）[4]分析比较实验①⑤可知，铁块受到的浮力为
3.0N﹣1.0N=2.0N
分析比较实验②⑥可知，铜块受到的浮力为
4.0N﹣2.0N=2.0N
则浮力的大小跟物体的重力无关，故猜想B错误。
（4）[5]根据⑥⑦中弹簧测力计的示数可知，同一物体铜块在盐水中受到的浮力大于在水中受到的浮力，由此可得，浸在液体中的物体所受浮力的大小与液体的密度有关。
（5）[6]该实验探究主要运用的科学探究方法为控制变量法，例如：探究浮力的大小跟浸入液体的深度是否有关时，控制液体的密度不变，在探究浮力的大小跟液体的密度是否有关时，控制排开水的体积不变。
31．(1) 水平 零刻度线 左
(2)17
(3) 50 1.14
【详解】（1）[1][2]使用天平时应首先将天平放在水平台上，将游码移到标尺左端的零刻线处。即游码归零。
[3]由图像可知指针在分度盘上的位置偏右，表明右侧要重一些，因此应将平衡螺母向左端调节，使天平平衡。
（2）已知烧杯质量m1=32g，由图乙可知，方糖和烧杯的总质量m2=20g+20g+5g+4g=49g
方糖的质量m糖=m2–m1=49g–32g=17g
（3）[1][2]由图丁可知量筒中糖水的体积为V=50mL=50cm3
量筒中水的体积V水=40mL=40cm3
水的质量m水=ρ水V水=1g/cm3×40cm3=40g
量筒内糖水的总质量m=m糖+m水=17g+40g=57g
糖水的密度
32．(1)A
(2)A
(3)
(4) S、S1 S、S2 R1
【详解】（1）如图甲所示，为保护电路，防止电路中电流过大，闭合开关前滑片移至阻值最大处，需将滑动变阻器的滑片P置于A端。
（2）闭合开关后，移动滑片P到某一位置时，电压表示数如图乙所示，电压表的量程为，分度值为0.1V，电压表示数为2.8V，小灯泡的额定电压为2.5V，此时要测量小灯泡的额定功率，需使小灯泡两端电压减小，根据串联分压规律可知，电阻越大，分得的电压越多，应使滑动变阻器阻值变大，使滑动变阻器分得更多的电压，由串联电路中电压的规律知，小灯泡两端电压越小，故应将滑片P向A端移动。
（3）当电压表示数为2.5V时，电流表示数如图丙所示，电流表量程为，电流表分度值为0.02A，电流表读数为0.3A，则小灯泡的额定功率为
（4）[1]只闭合S、S1,通过调节滑动变阻器R2使灯泡两端电压为额定电压U额,此时灯正常发光。
[2][3]利用等效替代的方法，只连通R1所在支路，即闭合S、S2,通过调节滑动变阻器R1,使R1两端电压也为小灯泡的额定电压U额,根据等效替代法，此时R1=RL。
[4]将R2的滑片P调至最左端，R2连入电路中的电阻为0,记下电压表的示数为Ul，即为电源电压；再将R2的滑片P调至最右端，滑动变阻器接入电路的电阻为R0，此时两变阻器串联，记下电压表的示数为U2，即为R1的电压，由串联电路的电压特点可知，此时R2两端的电压
由串联电路的电流特点可知，通过R1的电流
此时R1接入电路的阻值
小灯泡额定功率的表达式
题号
1
2
3
4
5
6
7
8
9
10
答案
A
A
D
C
C
C
A
ACD
CD
ABD
