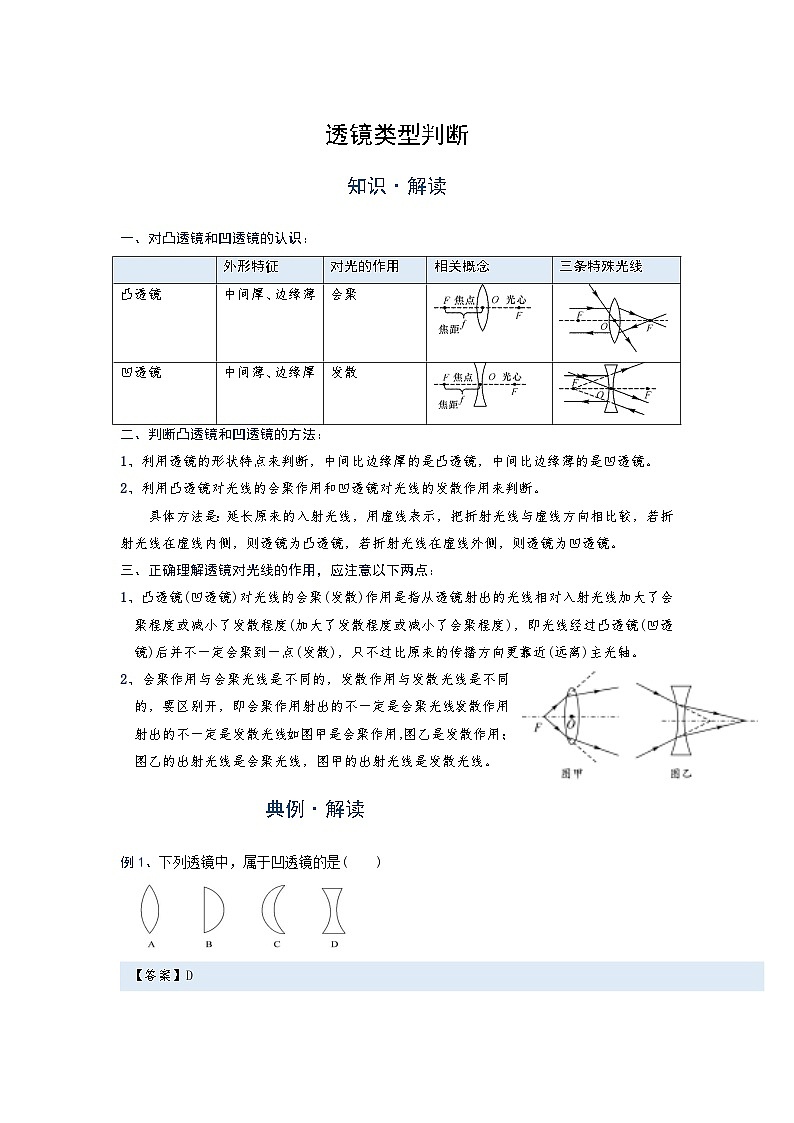

一、对凸透镜和凹透镜的认识：
二、判断凸透镜和凹透镜的方法：
1、利用透镜的形状特点来判断，中间比边缘厚的是凸透镜，中间比边缘薄的是凹透镜。
2、利用凸透镜对光线的会聚作用和凹透镜对光线的发散作用来判断。
具体方法是：延长原来的入射光线，用虚线表示，把折射光线与虚线方向相比较，若折射光线在虚线内侧，则透镜为凸透镜，若折射光线在虚线外侧，则透镜为凹透镜。
三、正确理解透镜对光线的作用，应注意以下两点：
1、凸透镜(凹透镜)对光线的会聚(发散)作用是指从透镜射出的光线相对入射光线加大了会聚程度或减小了发散程度(加大了发散程度或减小了会聚程度)，即光线经过凸透镜(凹透镜)后并不一定会聚到一点(发散)，只不过比原来的传播方向更靠近(远离)主光轴。
2、会聚作用与会聚光线是不同的，发散作用与发散光线是不同的，要区别开，即会聚作用射出的不一定是会聚光线，发散作用射出的不一定是发散光线。如图甲是会聚作用，图乙是发散作用；图乙的出射光线是会聚光线，图甲的出射光线是发散光线。
典例·解读
例1、下列透镜中，属于凹透镜的是( )
【答案】D

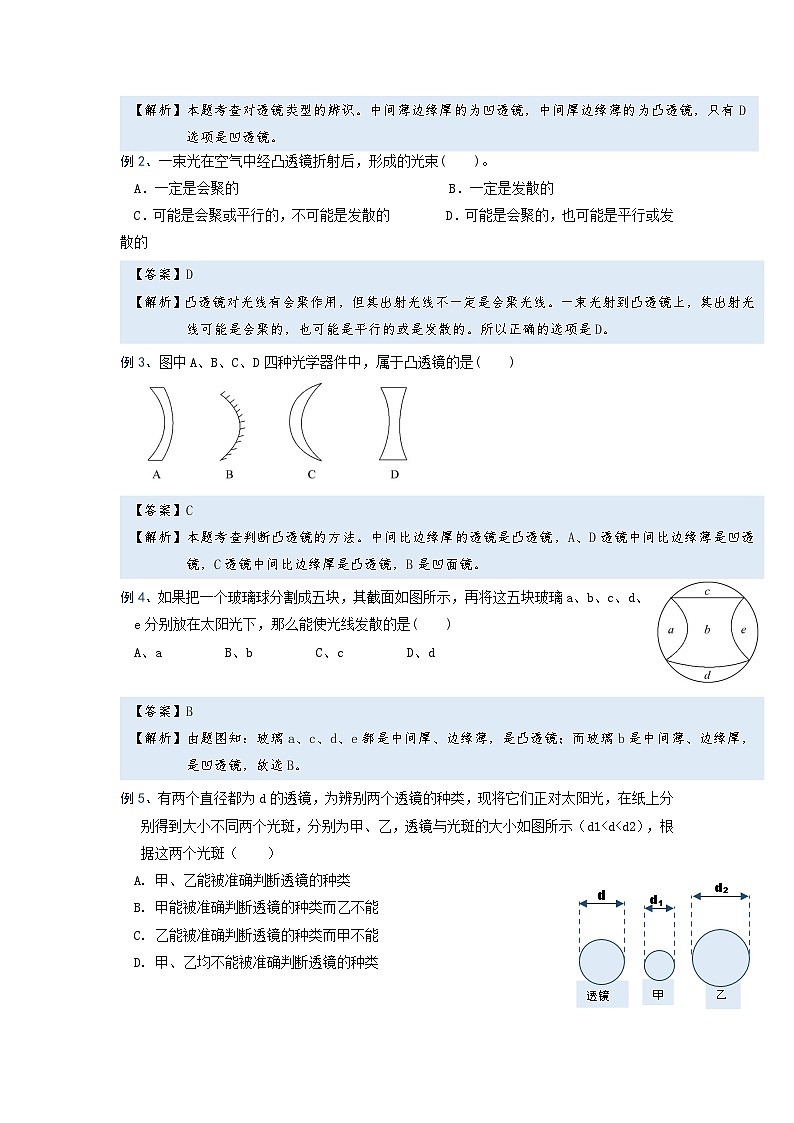

【解析】本题考查对透镜类型的辨识。中间薄边缘厚的为凹透镜，中间厚边缘薄的为凸透镜，只有D选项是凹透镜。
例2、一束光在空气中经凸透镜折射后，形成的光束( )。
A．一定是会聚的 B．一定是发散的
C．可能是会聚或平行的，不可能是发散的 D．可能是会聚的，也可能是平行或发散的
【答案】D
【解析】凸透镜对光线有会聚作用，但其出射光线不一定是会聚光线。一束光射到凸透镜上，其出射光线可能是会聚的，也可能是平行的或是发散的。所以正确的选项是D。
例3、图中A、B、C、D四种光学器件中，属于凸透镜的是( )
【答案】C
【解析】本题考查判断凸透镜的方法。中间比边缘厚的透镜是凸透镜，A、D透镜中间比边缘薄是凹透镜，C透镜中间比边缘厚是凸透镜，B是凹面镜。
例4、如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是( )
A、a B、b C、c D、d
【答案】B
【解析】由题图知：玻璃a、c、d、e都是中间厚、边缘薄，是凸透镜；而玻璃b是中间薄、边缘厚，是凹透镜，故选B。
例5、有两个直径都为d的透镜，为辨别两个透镜的种类，现将它们正对太阳光，在纸上分别得到大小不同两个光斑，分别为甲、乙，透镜与光斑的大小如图所示（d1
