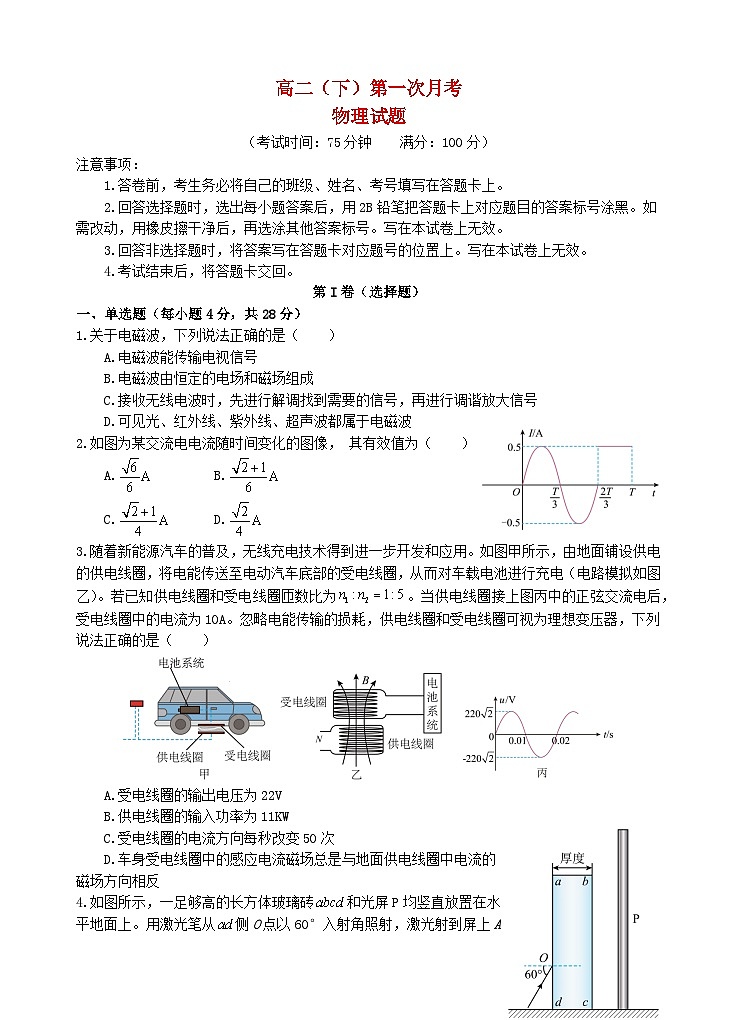

（考试时间：75分钟 满分：100分）
注意事项：
1.答卷前，考生务必将自己的班级、姓名、考号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3.回答非选择题时，将答案写在答题卡对应题号的位置上。写在本试卷上无效。
4.考试结束后，将答题卡交回。
第I卷（选择题）
一、单选题（每小题4分，共28分）
1.关于电磁波，下列说法正确的是（ ）
A.电磁波能传输电视信号
B.电磁波由恒定的电场和磁场组成
C.接收无线电波时，先进行解调找到需要的信号，再进行调谐放大信号
D.可见光、红外线、紫外线、超声波都属于电磁波
2.如图为某交流电电流随时间变化的图像， 其有效值为（ ）
A.B.
C.D.
3.随着新能源汽车的普及，无线充电技术得到进一步开发和应用。如图甲所示，由地面铺设供电的供电线圈，将电能传送至电动汽车底部的受电线圈，从而对车载电池进行充电（电路模拟如图乙）。若已知供电线圈和受电线圈匝数比为。当供电线圈接上图丙中的正弦交流电后，受电线圈中的电流为10A。忽略电能传输的损耗，供电线圈和受电线圈可视为理想变压器，下列说法正确的是（ ）
A.受电线圈的输出电压为22V
B.供电线圈的输入功率为11KW
C.受电线圈的电流方向每秒改变50次
D.车身受电线圈中的感应电流磁场总是与地面供电线圈中电流的磁场方向相反

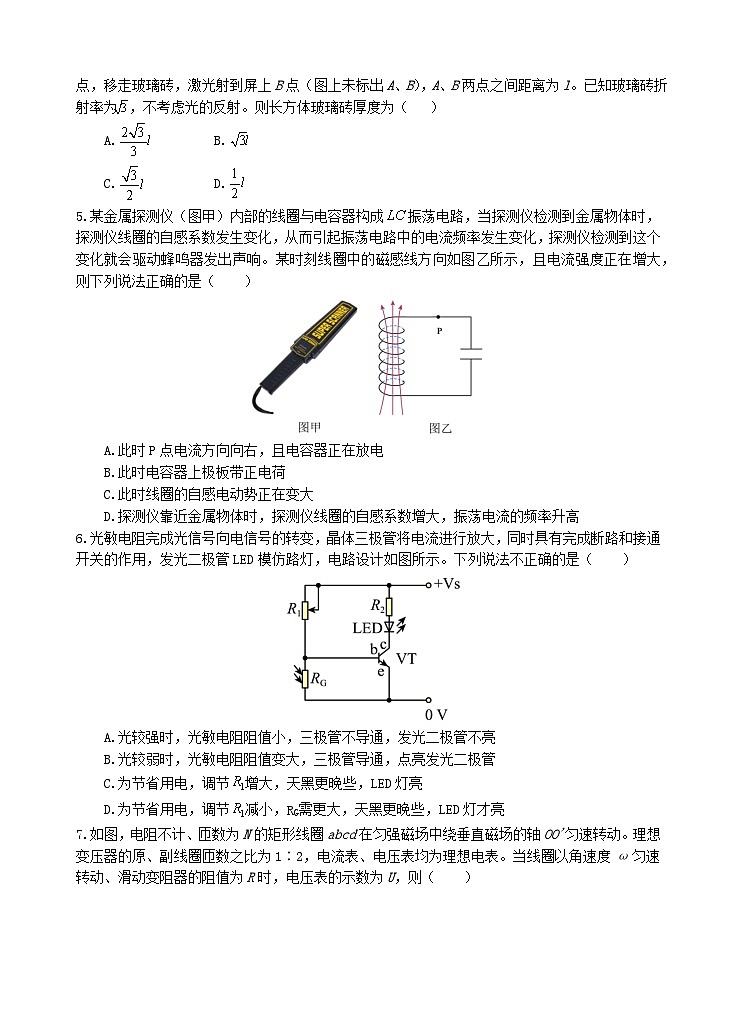

4.如图所示，一足够高的长方体玻璃砖和光屏P均竖直放置在水平地面上。用激光笔从侧O点以60°入射角照射，激光射到屏上A点，移走玻璃砖，激光射到屏上B点（图上未标出A、B），A、B两点之间距离为l。已知玻璃砖折射率为，不考虑光的反射。则长方体玻璃砖厚度为（ ）
A.B.
C.D.
5.某金属探测仪（图甲）内部的线圈与电容器构成振荡电路，当探测仪检测到金属物体时，探测仪线圈的自感系数发生变化，从而引起振荡电路中的电流频率发生变化，探测仪检测到这个变化就会驱动蜂鸣器发出声响。某时刻线圈中的磁感线方向如图乙所示，且电流强度正在增大，则下列说法正确的是（ ）
A.此时P点电流方向向右，且电容器正在放电
B.此时电容器上极板带正电荷
C.此时线圈的自感电动势正在变大
D.探测仪靠近金属物体时，探测仪线圈的自感系数增大，振荡电流的频率升高
6.光敏电阻完成光信号向电信号的转变，晶体三极管将电流进行放大，同时具有完成断路和接通开关的作用，发光二极管LED模仿路灯，电路设计如图所示。下列说法不正确的是（ ）
A.光较强时，光敏电阻阻值小，三极管不导通，发光二极管不亮
B.光较弱时，光敏电阻阻值变大，三极管导通，点亮发光二极管
C.为节省用电，调节增大，天黑更晚些，LED灯亮
D.为节省用电，调节减小，RG需更大，天黑更晚些，LED灯才亮

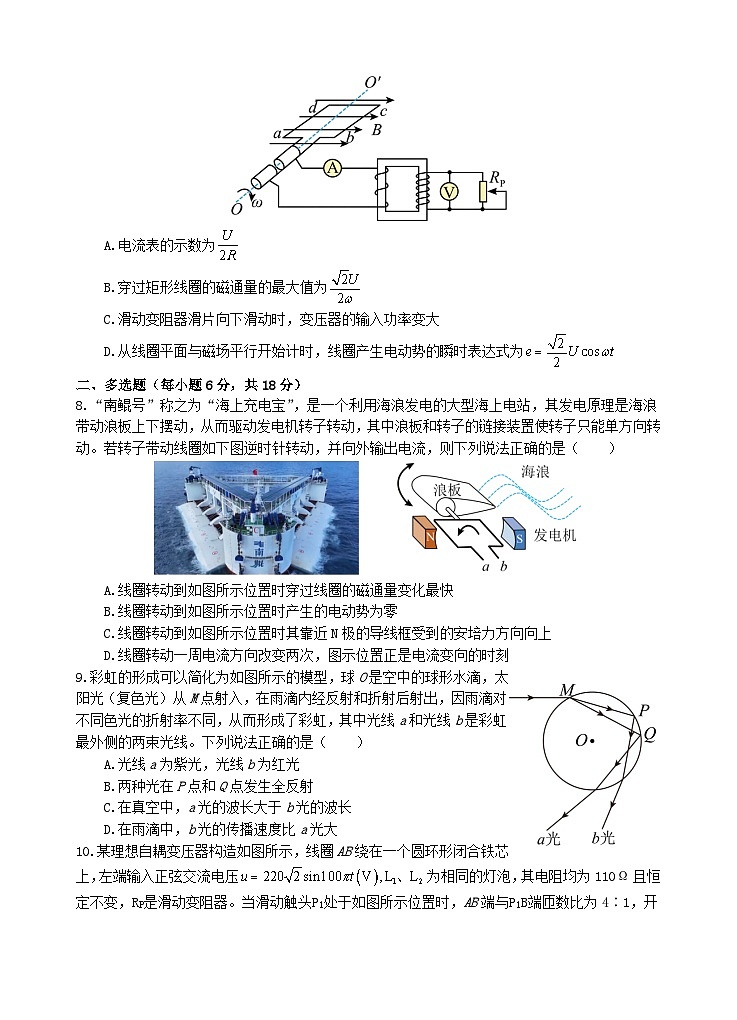

7.如图，电阻不计、匝数为N的矩形线圈abcd在匀强磁场中绕垂直磁场的轴OO'匀速转动。理想变压器的原、副线圈匝数之比为1∶2，电流表、电压表均为理想电表。当线圈以角速度ω匀速转动、滑动变阻器的阻值为R时，电压表的示数为U，则（ ）
A.电流表的示数为
B.穿过矩形线圈的磁通量的最大值为
C.滑动变阻器滑片向下滑动时，变压器的输入功率变大
D.从线圈平面与磁场平行开始计时，线圈产生电动势的瞬时表达式为
二、多选题（每小题6分，共18分）
8.“南鲲号”称之为“海上充电宝”，是一个利用海浪发电的大型海上电站，其发电原理是海浪带动浪板上下摆动，从而驱动发电机转子转动，其中浪板和转子的链接装置使转子只能单方向转动。若转子带动线圈如下图逆时针转动，并向外输出电流，则下列说法正确的是（ ）
A.线圈转动到如图所示位置时穿过线圈的磁通量变化最快
B.线圈转动到如图所示位置时产生的电动势为零
C.线圈转动到如图所示位置时其靠近N极的导线框受到的安培力方向向上
D.线圈转动一周电流方向改变两次，图示位置正是电流变向的时刻
9.彩虹的形成可以简化为如图所示的模型，球O是空中的球形水滴，太阳光（复色光）从M点射入，在雨滴内经反射和折射后射出，因雨滴对不同色光的折射率不同，从而形成了彩虹，其中光线a和光线b是彩虹最外侧的两束光线。下列说法正确的是（ ）
A.光线a为紫光，光线b为红光
B.两种光在P点和Q点发生全反射
C.在真空中，a光的波长大于b光的波长
D.在雨滴中，b光的传播速度比a光大
10.某理想自耦变压器构造如图所示，线圈AB绕在一个圆环形闭合铁芯上，左端输入正弦交流电压为相同的灯泡，其电阻均为110Ω且恒定不变，RP是滑动变阻器。当滑动触头P1处于如图所示位置时，AB端与P1B端匝数比为4∶1，开关S闭合，RP接入阻值是灯泡阻值的时，两灯泡消耗的电功率相同，此时（ ）
A.灯泡的电流为0.4A
B.仅断开S（灯泡一直没有损坏），滑动变阻器RP消耗功率减小
C.仅将P1逆时针方向转动（灯泡一直没有损坏），变量、变暗
D.仅将P2向上滑动（灯泡一直没有损坏），滑动变阻器RP消耗的电功率先变大后变小
第II卷（非选择题）
三、实验题（共16分）
11.（6分）物理小组的同学准备利用压敏电阻和电流表制作一个电子压力计，他们希望能从表盘上直接读出压力大小。他们设计的电路如图甲所示，其中R1是保护电阻，R2是最大阻值为500Ω的滑动变阻器，理想电流表A的量程为0~6mA，电源电动势E为9V，内阻不计。压敏电阻的阻值R与所受压力F的大小是一次函数关系，如图乙所示。
(1)同学们找到了三个定值电阻，R1应选阻值为 （填“A”“B”或“C”）的。
A.10Ω B.500Ω C.1200Ω
(2)连接好电路后，兴趣小组的同学调节R2，在未对压敏电阻施加压力时，使电流表指针指到满偏位置，则电流表的5mA刻度线处应标注 N（填“10”“15”或“25”）；改装后电子压力计的刻度 （填“均匀”或“不均匀”）。
12.（10分）小张同学利用“插针法”测量玻璃砖的折射率，玻璃砖截面为直角三角形。实验步骤如下：
a.在木板上铺一张白纸，将三角形玻璃砖放在白纸上并描出分界线和；
b.在垂直于方向上插两枚大头针，在一侧透过玻璃砖观察，在观察位置插第3枚大头针，使其挡住的像，再插第4枚大头针；
c.移去玻璃砖和大头针，作出光路图如图1所示。
(1)插第4枚大头针时，要求挡住 和的像；
(2)为了精确的测量玻璃砖的折射率，下列实验操作正确的是 （填选项前字母）；
A.选用粗的大头针完成实验
B.大头针应垂直插在纸面上
C.大头针和和之间的距离适当大些
D.画三角形玻璃砖的轮廓线时，用笔紧贴玻璃砖表面画线
(3)小张用量角器测量出光线与边夹角为，三角形玻璃砖的顶角为，则三棱镜的折射率 。
(4)小李用矩形玻璃砖进行实验，在纸上画的边界如图2所示，其他操作均正确。则他测得的折射率与真实值相比 （填“偏大”“偏小”或“不变”）

（5）小刘用另一块三棱镜实验，正确画出边界后，三棱镜平移到了虚线位置（底边仍重合），如图3所示。她以BC为分界面，则三棱镜玻璃材料折射率的测量值 （填“大于”“小于”或“等于”）真实值。
四、解答题（共38分）
13.（12分）如图所示为一个小型交流发电机的示意图，其线框匝数匝，面积为，总电阻，绕垂直于磁场的轴以100πrads的角速度匀速转动，已知匀强磁场磁感应强度，矩形线圈通过滑环和电刷保持其两端与外电路的定值电阻R连接，外电路的定值电阻，从图示位置开始计时，求：
(1)线圈中感应电动势的瞬时值表达式；
(2)线圈转动90°时电压表的示数；
(3)求线圈转动1圈的过程中电阻R上产生的焦耳热。
14.（12分）如图所示为某一新能源动力电池充电的供电电路图。配电设施的输出电压，升压变压器原、副线圈的匝数比，降压变压器原、副线圈的匝数比。充电桩充电时的额定功率P=19kW，额定电压，变压器均视为理想变压器。求：
（1）升压变压器副线圈两端电压；
（2）通过输电线上的电流；
（3）输电线的总电阻r。
15.（14分）如图，一半径为R的透明材料半球，O点是半球的球心，虚线表示光轴（过球心O与半球底面垂直的直线）。A点在半球底面上，OA=22R，光在真空中的传播速度为c。现有一束平行单色光垂直入射到半球的底面上，A点射入的光线刚好不能从球面射出（不考虑被半球的内表面反射后的光线）。
（1）该材料的折射率n；
（2）距光轴的入射光线，经球面折射后与光轴相交，求该光线从进入半球到该交点的时间t。（已知）；
（3）是否存在另外两条光线，分别从半球的底面上B点、D点入射，经球面折射后与光轴分别相交与E点、F点，使得OE=62R，OF=3R。若不存在，说明原因；若存在，求出入射点距球心O的距离d。
物理答案
1—7 A A B C B D D 8 AC 9 AD 10 AD
▲
▲
▲
