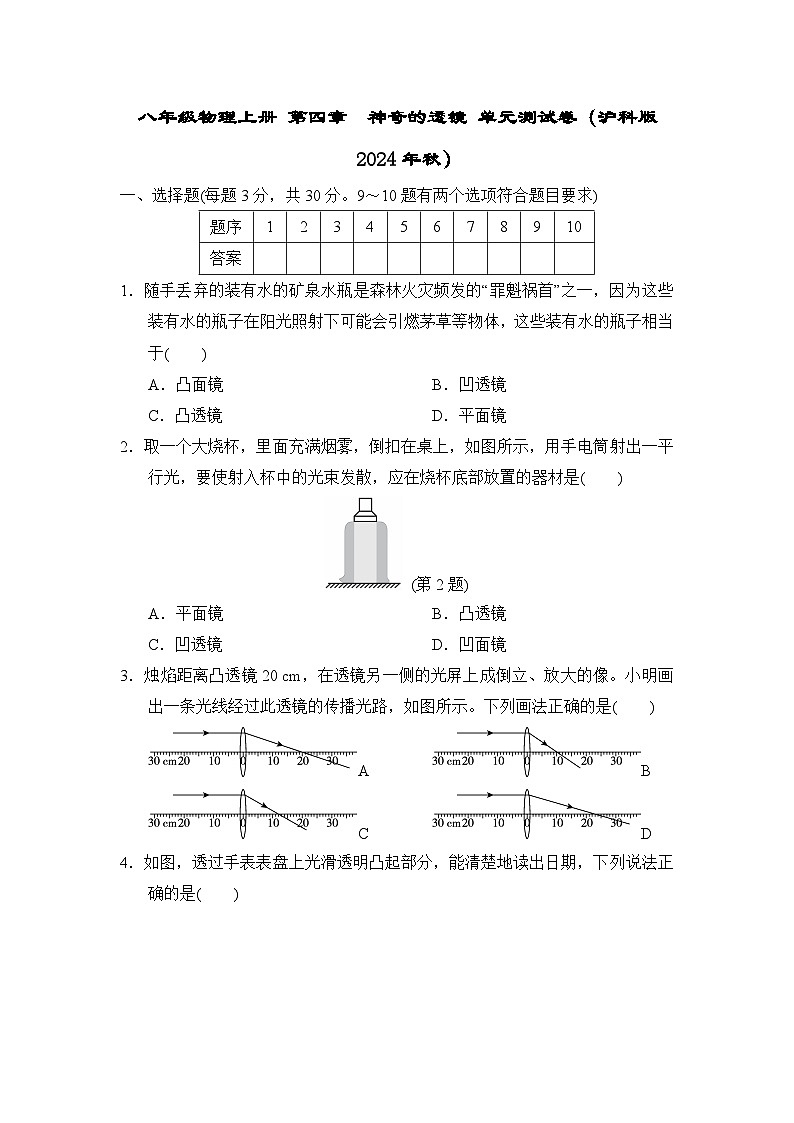

八年级物理上册 第四章　神奇的透镜 单元测试卷（沪科版 2024年秋）

这是一份八年级物理上册 第四章　神奇的透镜 单元测试卷（沪科版 2024年秋），共7页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
1．随手丢弃的装有水的矿泉水瓶是森林火灾频发的“罪魁祸首”之一，因为这些装有水的瓶子在阳光照射下可能会引燃茅草等物体，这些装有水的瓶子相当于( )
A．凸面镜 B．凹透镜
C．凸透镜 D．平面镜
2．取一个大烧杯，里面充满烟雾，倒扣在桌上，如图所示，用手电筒射出一平行光，要使射入杯中的光束发散，应在烧杯底部放置的器材是( )
(第2题)
A．平面镜 B．凸透镜
C．凹透镜 D．凹面镜
3．烛焰距离凸透镜20 cm，在透镜另一侧的光屏上成倒立、放大的像。小明画出一条光线经过此透镜的传播光路，如图所示。下列画法正确的是( )
A B
C D
4．如图，透过手表表盘上光滑透明凸起部分，能清楚地读出日期，下列说法正确的是( )
(第4题)
A．凸起部分相当于凸透镜，观察到的是日期数字实像
B．凸起部分相当于凹透镜，观察到的是日期数字实像
C．凸起部分相当于凸透镜，观察到的是日期数字虚像
D．凸起部分相当于凹透镜，观察到的是日期数字虚像
5．软质隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动，其中心厚度只有0．05 mm。如图是某人观察物体时成像示意图，请判断该人所患的眼病及配戴的隐形眼镜的边缘厚度( )
(第5题)
A．近视眼，大于0．05 mm B．近视眼，小于0．05 mm
C．远视眼，大于0．05 mm D．远视眼，小于0．05 mm
6．物体从距凸透镜18 cm移到距凸透镜24 cm的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )
A．6 cm B．10 cm
C．16 cm D．20 cm
7．用手机摄像头扫描二维码(如图)可快速登录网页，访问网络数据。当手机扫描二维码时( )
(第7题)
A．摄像头相当于一个投影仪
B．若二维码超出手机上设定的方框，二维码不动，需要把手机靠近二维码
C．二维码的黑色部分反射所有色光
D．二维码位于摄像头的二倍焦距以外

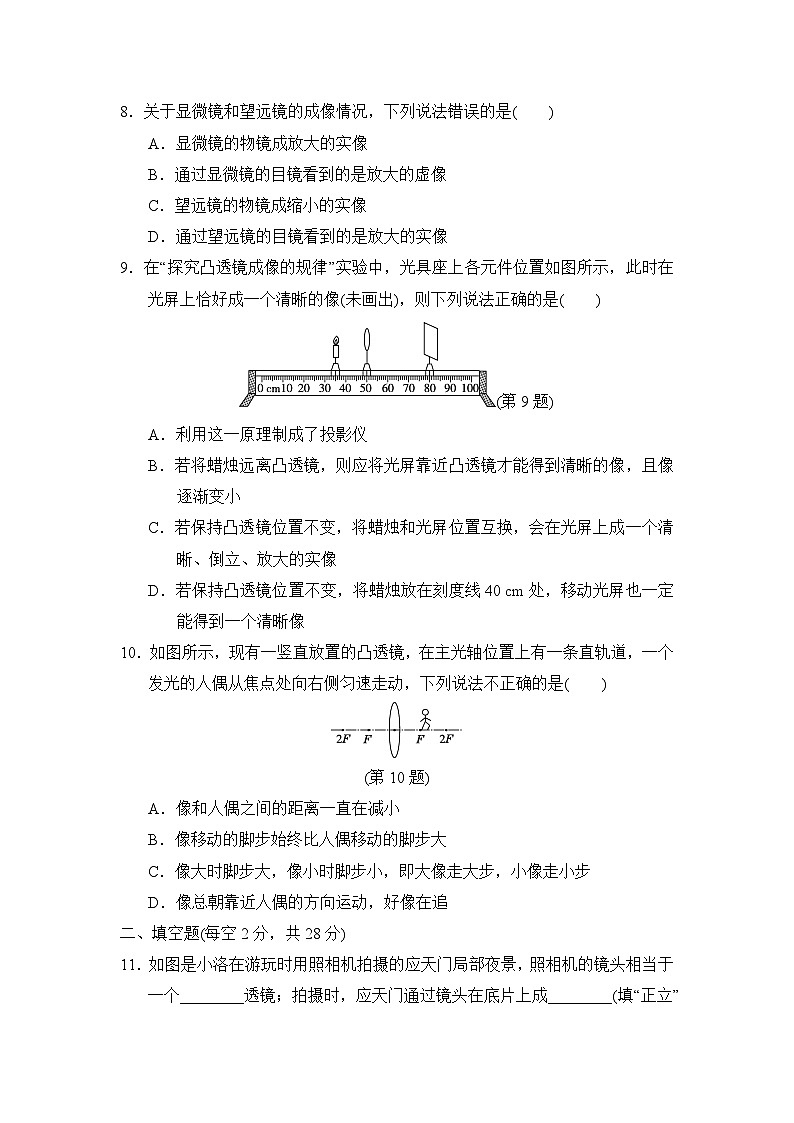

8．关于显微镜和望远镜的成像情况，下列说法错误的是( )
A．显微镜的物镜成放大的实像
B．通过显微镜的目镜看到的是放大的虚像
C．望远镜的物镜成缩小的实像
D．通过望远镜的目镜看到的是放大的实像
9．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像(未画出)，则下列说法正确的是( )
(第9题)
A．利用这一原理制成了投影仪
B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小
C．若保持凸透镜位置不变，将蜡烛和光屏位置互换，会在光屏上成一个清晰、倒立、放大的实像
D．若保持凸透镜位置不变，将蜡烛放在刻度线40 cm处，移动光屏也一定能得到一个清晰像
10．如图所示，现有一竖直放置的凸透镜，在主光轴位置上有一条直轨道，一个发光的人偶从焦点处向右侧匀速走动，下列说法不正确的是( )
(第10题)
A．像和人偶之间的距离一直在减小
B．像移动的脚步始终比人偶移动的脚步大
C．像大时脚步大，像小时脚步小，即大像走大步，小像走小步
D．像总朝靠近人偶的方向运动，好像在追
二、填空题(每空2分，共28分)
11．如图是小洛在游玩时用照相机拍摄的应天门局部夜景，照相机的镜头相当于一个________透镜；拍摄时，应天门通过镜头在底片上成________(填“正立”或“倒立”)、缩小的实像；小洛要想拍摄应天门的全貌，他应该适当________(填“远离”或“靠近”)应天门。
(第11题)
(第12题)
12．如图所示，猫和老鼠的图片立在书桌上，一个圆柱形玻璃杯装满水放在图片前，透过玻璃杯发现老鼠变胖了，并且还掉头奔向猫，此时的成像原理与______(填“显微”或“望远”)镜的______(填“目镜”或“物镜”)相同。
13．一双好眼睛，能更好地探索未来。小明了解到人眼的晶状体相当于________透镜，物体通过它在视网膜上成________(填“正立”或“倒立”)的实像。上课时，小明的视线从黑板转移到课本上时，他的晶状体的焦距________(填“会”或“不会”)变化。
14．我们正处于电子信息的时代，但是长期使用电子产品可能会导致眼睛近视，看远处物体时像成在视网膜的________(填“前方”或“后方”)，需要配戴________(填“凸透镜”或“凹透镜”)来矫正。
15．数学老师利用投影仪投射课本上的图形时，幕布上成的是图形的________(填“虚”或“实”)像；图形的像与图形相比，不变的是____________(填“线段长度”“角度大小”或“图形面积”)。
16．用焦距为10 cm的凸透镜探究其成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是______(填“8”“18”或“28”) cm；把远视镜片放在蜡烛和凸透镜之间，应将光屏向________(填“左”或“右”)调节，才能在光屏上重新成清晰的像。
(第16题)
三、作图题(每题3分，共6分)
17．如图所示为由S点发出的光经过凸透镜后的折射光线，请把光路图补充完整。
(第17题)
18．请画出由S点发出的光经过凸透镜后的折射光线。
(第18题)
四、实验探究题(第19题16分，第20题20分，共36分)
19．如图是物理兴趣小组的“自制水滴显微镜”，在实验中，应使被观察物体、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。
(第19题)
(1)图中的水滴相当于一个________镜，透过它应该能看到一个倒立、________(填“放大”或“缩小”)的________(填“实”或“虚”)像，人眼通过显微镜观察物体时看到的是________(填“实”或“虚”)像；
(2)若要使看到的像更大，应该适当________(填“增大”或“减小”)水滴与物体的距离，并调整凸透镜的位置。
20．某实验小组用如图甲所示的实验装置进行“探究凸透镜成像的规律”实验，所用透镜的焦距为10 cm。
(第20题)
(1)如图甲，把蜡烛、凸透镜、光屏依次放在光具座上，并将________和光屏的中心调到凸透镜的主光轴上，目的是使像成在________；
(2)将蜡烛移至光具座20 cm刻度线处，如图甲所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、________的实像。生活中的________(填“放大镜”“投影仪”或“照相机”)就是利用这种成像规律工作的；
(3)把蜡烛移到光具座的10 cm刻度线处，需要把光屏向________(填“左”或“右”)适当移动，才能在光屏上得到一个清晰的像，此时的像将________(填“变大”“变小”或“不变”)，从不同方向能看清光屏上的像，是因为光在光屏上发生了________(填“镜面”或“漫”)反射；
(4)烛焰经凸透镜在光屏上成一个清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上烛焰的像________(填“仍然”或“不再”)完整；
(5)某同学对图甲中的装置进行了改进，将蜡烛换成F形的LED灯，光屏贴上方格纸，如图乙所示，请写出改进后的一个优点：______________________________________。
答案
一、1.C 2.C 3.C 4.C
5．A 点拨：近视眼的晶状体对光的会聚能力太强，看远处物体时，成像于视网膜前，所以该人患的是近视眼；近视眼需要用对光有发散作用的凹透镜来进行矫正，凹透镜的特点是中间薄边缘厚，镜片的中心厚度只有0.05 mm，所以镜片边缘的厚度大于0.05 mm，故A符合题意，B、C、D不符合题意。故选A。
6．C 7.D 8.D 9.AB 10.AB
二、11.凸；倒立；远离
12．显微；物镜
13．凸；倒立；会
14．前方；凹透镜
15．实；角度大小
16．18；左
三、17.解：如图所示。
(第17题)
18．解：如图所示。
(第18题)
四、19.(1)凸透；放大；实；虚 (2)减小
点拨：(1)由图可知，凸透镜在上面，应该是目镜；水滴靠近物体，应该是物镜，成的是倒立、放大的实像；凸透镜相当于一个放大镜，成的是一个正立、放大的虚像。
(2)若要使看到的像更大，则像距变大，物距减小，应该适当减小水滴与物体的距离，并调整凸透镜的位置。
20．(1)烛焰；光屏中央 (2)缩小；照相机 (3)左；变小；漫
(4)仍然 (5)实验现象更明显，便于观察题序
