沪科版（2024）九年级全册（2024）实践 设计安全用电科普活动课文配套课件ppt

这是一份沪科版（2024）九年级全册（2024）实践 设计安全用电科普活动课文配套课件ppt，共26页。

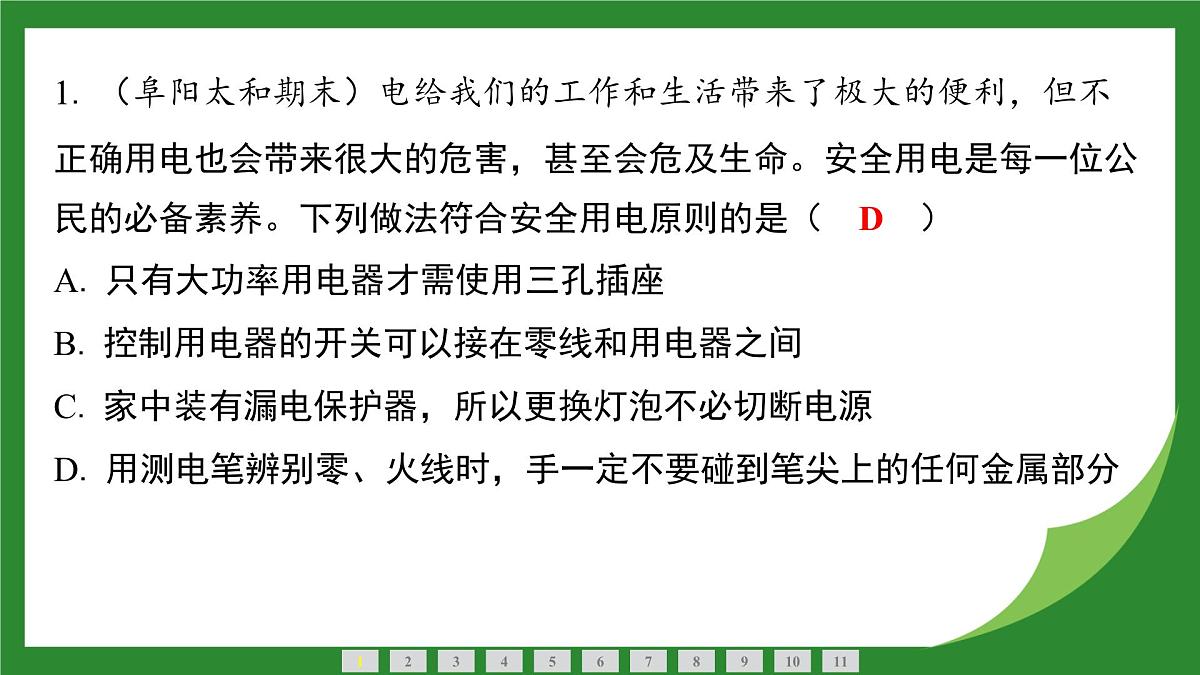

1. （阜阳太和期末）电给我们的工作和生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法符合安全用电原则的是（　D　）

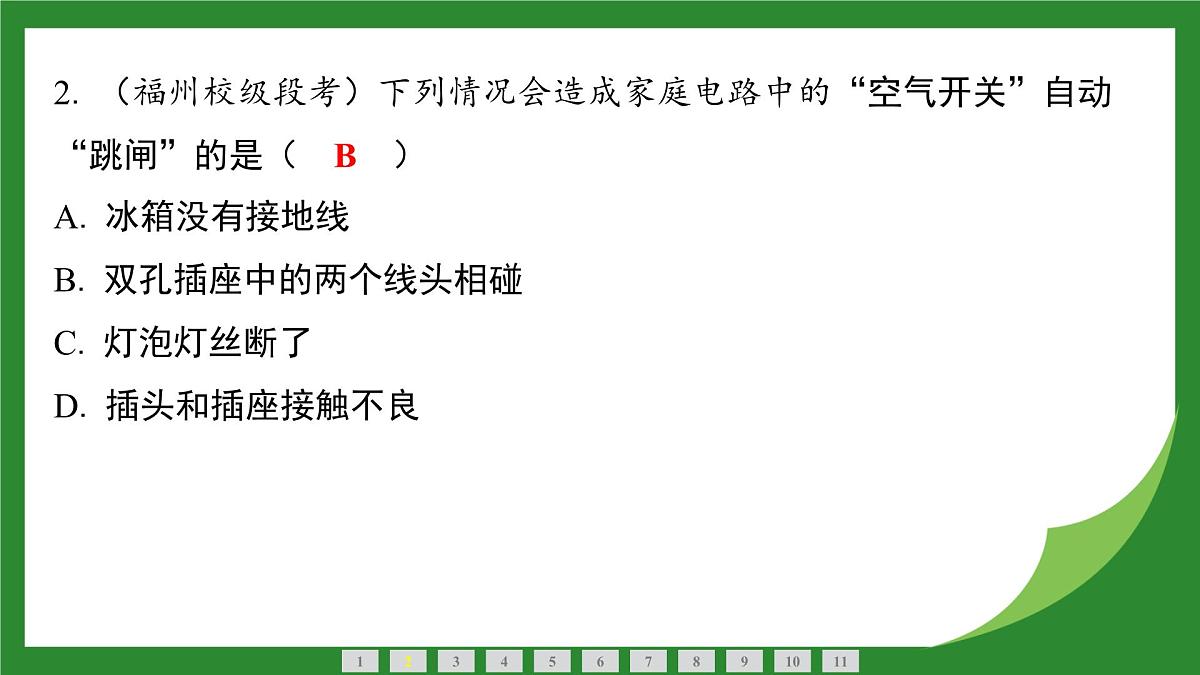

2. （福州校级段考）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（　B　）

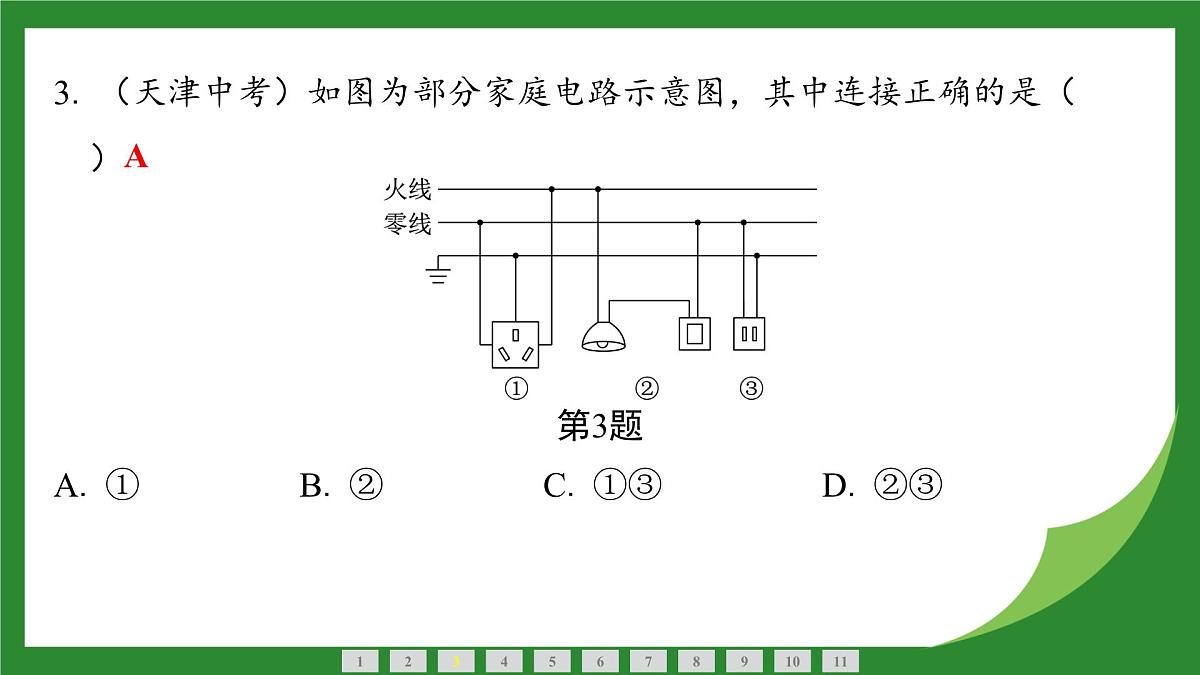

3. （天津中考）如图为部分家庭电路示意图，其中连接正确的是（　A　）

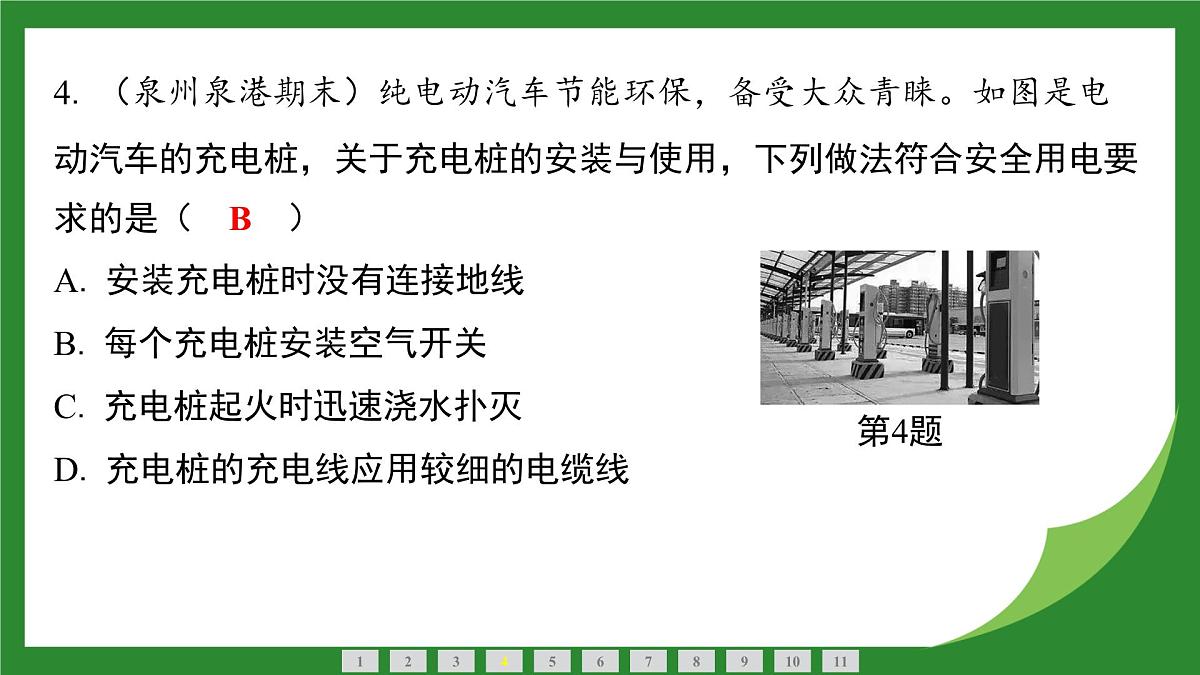

4. （泉州泉港期末）纯电动汽车节能环保，备受大众青睐。如图是电动汽车的充电桩，关于充电桩的安装与使用，下列做法符合安全用电要求的是（　B　）

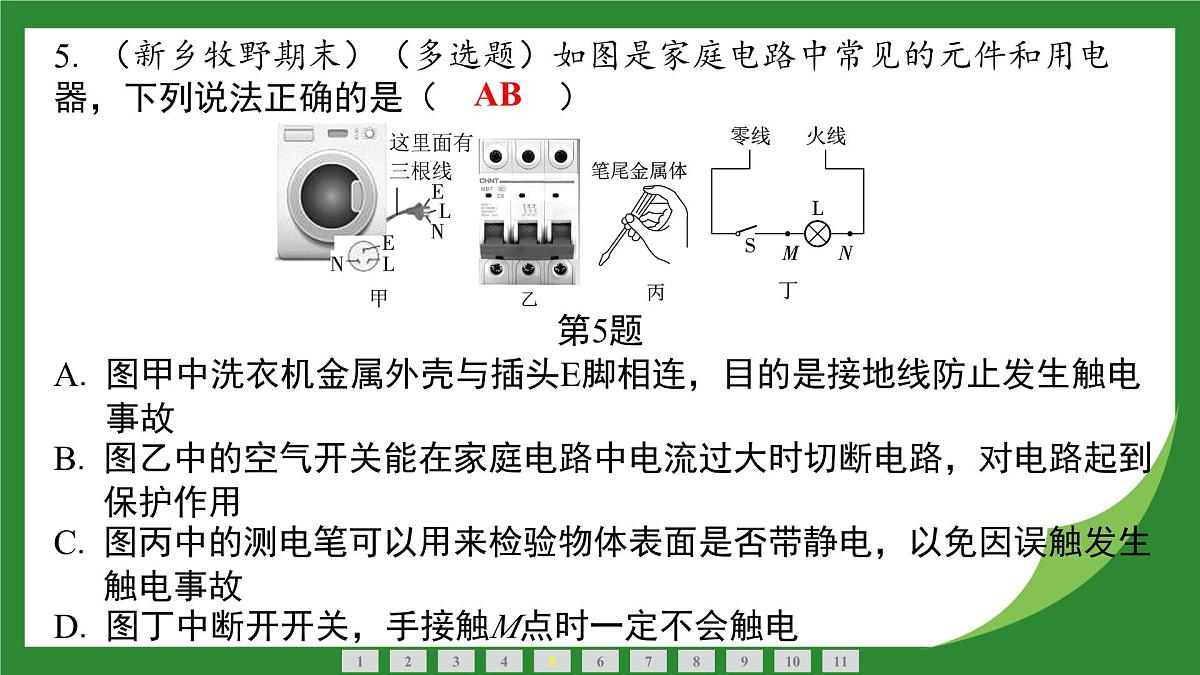

5. （新乡牧野期末）（多选题）如图是家庭电路中常见的元件和用电器，下列说法正确的是（　AB　）

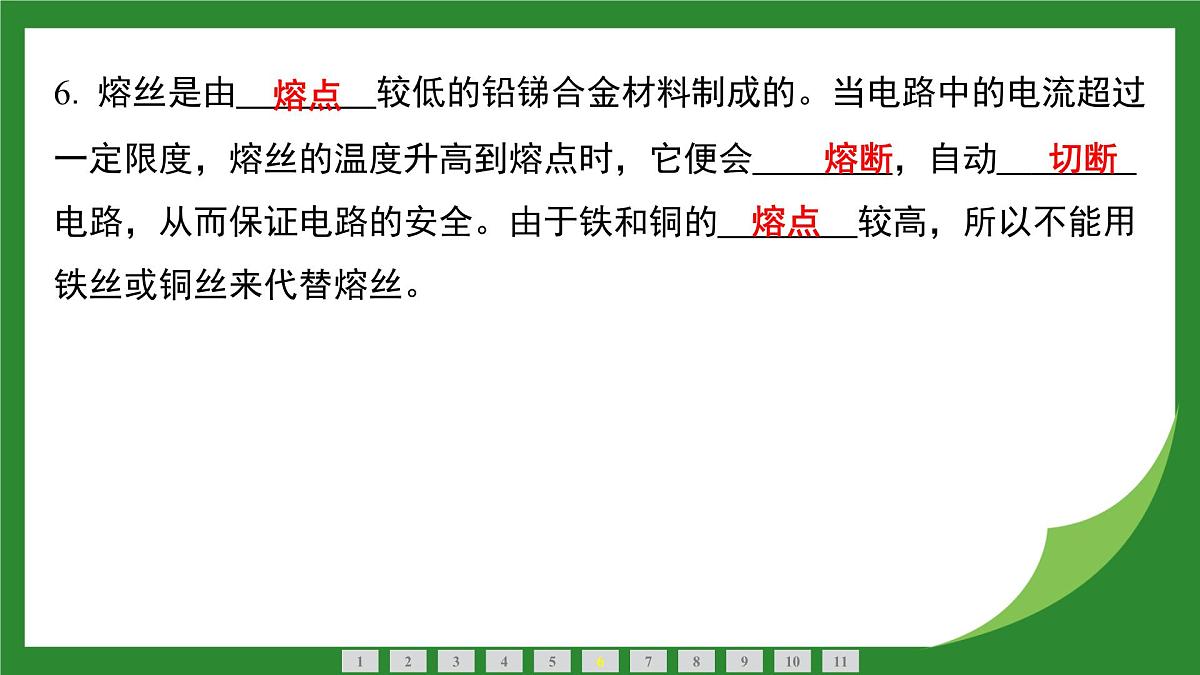

6. 熔丝是由 　熔点　较低的铅锑合金材料制成的。当电路中的电流超过一定限度，熔丝的温度升高到熔点时，它便会 　熔断　，自动 　切断　电路，从而保证电路的安全。由于铁和铜的 　熔点　较高，所以不能用铁丝或铜丝来代替熔丝。

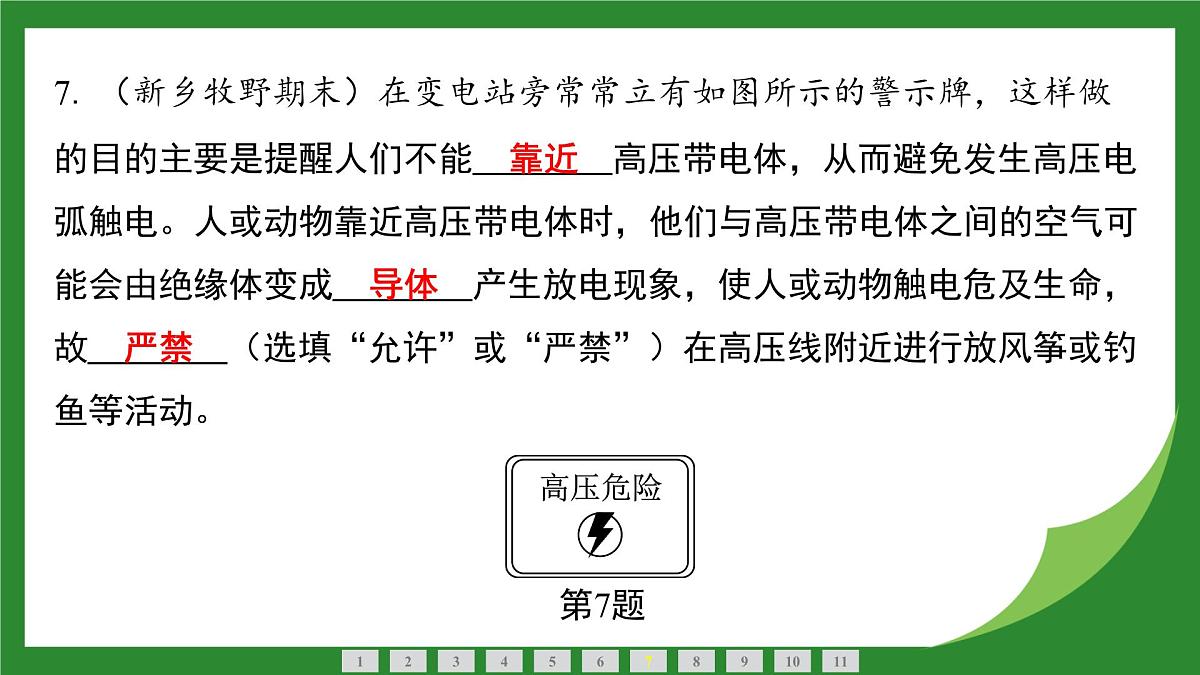

7. （新乡牧野期末）在变电站旁常常立有如图所示的警示牌，这样做的目的主要是提醒人们不能 　靠近　高压带电体，从而避免发生高压电弧触电。人或动物靠近高压带电体时，他们与高压带电体之间的空气可能会由绝缘体变成 　导体　产生放电现象，使人或动物触电危及生命，故 　严禁　（选填“允许”或“严禁”）在高压线附近进行放风筝或钓鱼等活动。
8. （广西中考）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 　火线　而触电；三孔插座的①插孔对应的接线柱必须接 　地线　，避免接触用电器带电的金属外壳而触电。（选填“火线”“零线”或“地线”）
9. （安庆潜山期末）如图所示，在检查照明电路故障时，先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝并联。当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路 　短路　（选填“开路”“短路”或“正常”）。
10. （咸阳旬邑期末）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和 　B　（选填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时漏电保护器 　会　（选填“会”或“不会”）切断电路。若人体电阻为5kΩ，则触电时通过人体的电流为 　44　mA。
11. （泉州晋江期末）如图为家里某房间的简化电路，请用笔画线代替导线将带有开关的灯泡和带有保险丝的三孔插座接入家庭电路中。

一、 选择题（每小题7分，共42分）1. （泰安中考）下列有关安全用电的说法正确的是（　D　）
2. （北京校级期中）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（　B　）
3. （北京校级段考）下列滑动变阻器的四种接法中，当滑片P向右滑动，连入电路的电阻变大的是（　B　）

A B C D
4. （济南槐荫期中）同学们最近学习的电学实验中，其中三个实验都用到如图所示的电路图，下列说法正确的是（　C　）
6. ★★（临沂临沭期中）在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。根据图像，下列说法正确的是（　B　）
二、 填空题（每空4分，共36分）7. （兰州校级期中）对人体安全的电压值是 　不高于36　V；电灯、电视机、电冰箱等家用电器之间是 　并　联的。8. （武威凉州期末）某一段导体两端的电压为8V，通过它的电流为0.8A，这段导体的电阻为 　10　Ω；当它两端的电压变为10V时，则此时通过它的电流为 　1　A；当其两端电压为0时，它的电阻是 　10　Ω。
9. （三门峡渑池期中）有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲、U乙，通过它们的电流分别为I甲、I乙。则I甲 　＜　I乙，U甲 　＝　U乙。（选填“＞”“＜”或“＝”）
10. ★★跨学科实践·工程实践 （郑州中牟期中）如图是自动测定油箱内油量的原理图。R2实际上是一只变阻器。图中油量表应当由 　电流　表改装而成，当油量减小时，油量表的示数 　减小　（选填“增大”或“减小”）。
11. （常州中考）请在图中虚线框内画出开关和电灯的符号，并用笔画线代替导线将三孔插座接入电路。
四、 计算题（16分）
12. ★★（合肥瑶海期末）如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的关系如图乙所示。求：

解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
（1） R2的最大阻值。
