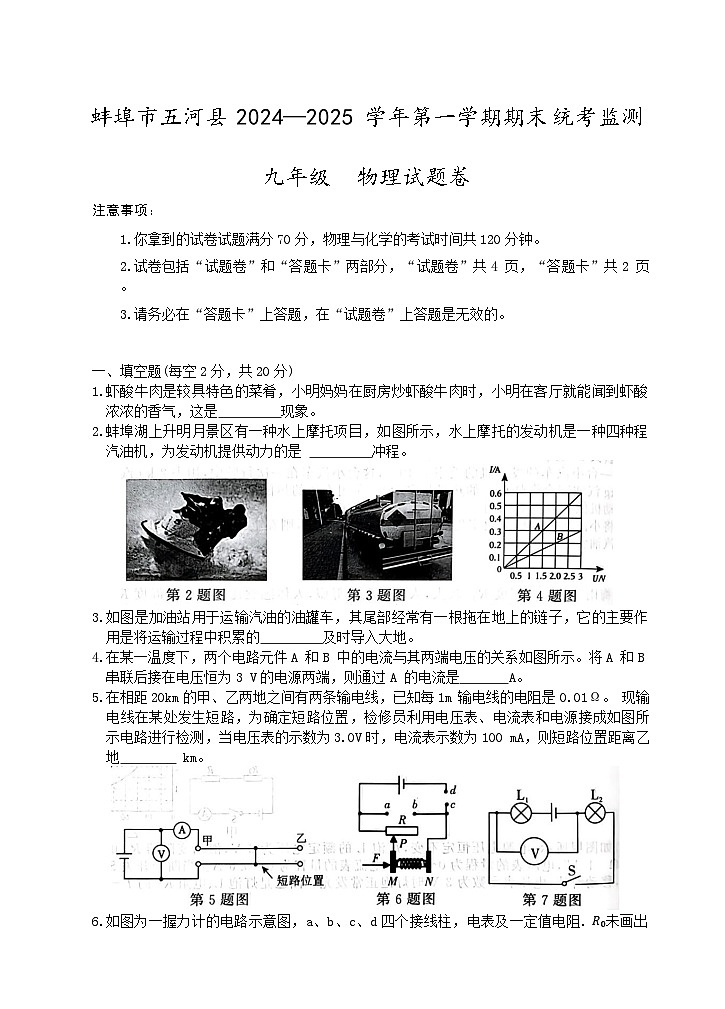

【9物（RJ）期末】蚌埠市五河县2024-2025学年九年级上学期期末物理试题

这是一份【9物（RJ）期末】蚌埠市五河县2024-2025学年九年级上学期期末物理试题，共13页。
注意事项：
1.你拿到的试卷试题满分70分，物理与化学的考试时间共120分钟。
2.试卷包括“试题卷”和“答题卡”两部分，“试题卷”共4 页，“答题卡”共2 页。
3.请务必在“答题卡”上答题，在“试题卷”上答题是无效的。
一、填空题(每空2分，共20分)
1.虾酸牛肉是较具特色的菜肴，小明妈妈在厨房炒虾酸牛肉时，小明在客厅就能闻到虾酸浓浓的香气，这是 现象。
2.蚌埠湖上升明月景区有一种水上摩托项目，如图所示，水上摩托的发动机是一种四种程汽油机，为发动机提供动力的是 冲程。
3.如图是加油站用于运输汽油的油罐车，其尾部经常有一根拖在地上的链子，它的主要作用是将运输过程中积累的 及时导入大地。
4.在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。将A 和B 串联后接在电压恒为3 V的电源两端，则通过A 的电流是 A。
5.在相距20km的甲、乙两地之间有两条输电线，已知每1m 输电线的电阻是0.01Ω。 现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为3.0V时，电流表示数为100 mA，则短路位置距离乙地 km。

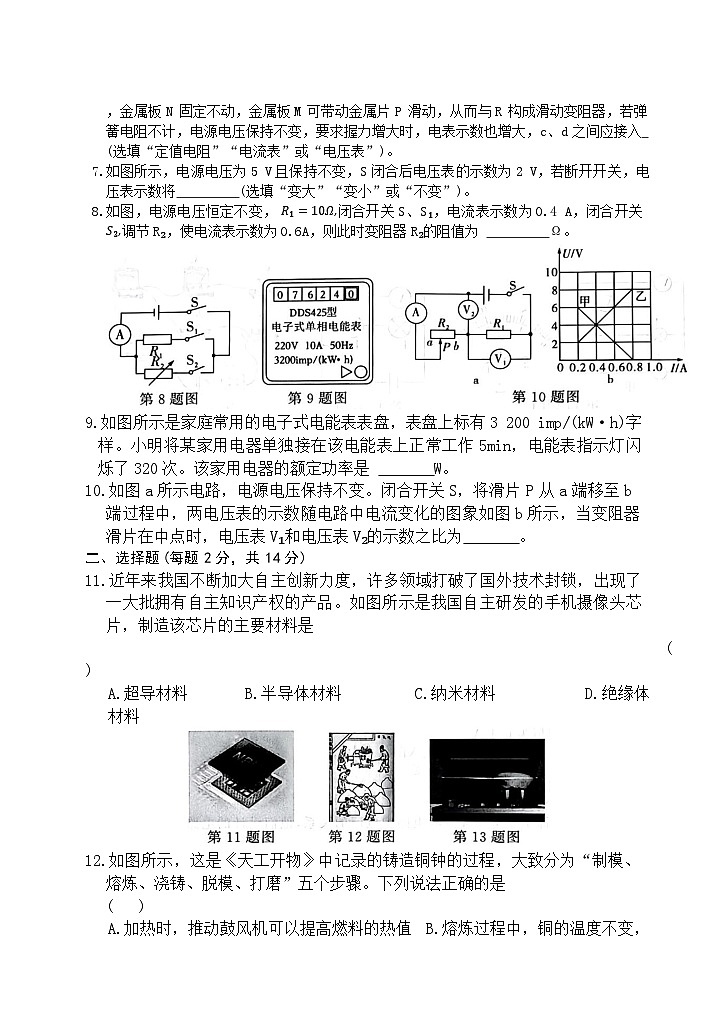

6.如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻. R₀未画出，金属板N 固定不动，金属板M 可带动金属片P 滑动，从而与R 构成滑动变阻器，若弹簧电阻不计，电源电压保持不变，要求握力增大时，电表示数也增大，c、d之间应接入 (选填“定值电阻”“电流表”或“电压表”)。
7.如图所示，电源电压为5 V且保持不变，S闭合后电压表的示数为2 V，若断开开关，电压表示数将 (选填“变大”“变小”或“不变”)。
8.如图，电源电压恒定不变， R₁=10Ω,闭合开关S、S₁，电流表示数为0.4 A，闭合开关 S₂,调节R₂，使电流表示数为0.6A，则此时变阻器R₂的阻值为 Ω。
9.如图所示是家庭常用的电子式电能表表盘，表盘上标有3 200 imp/(kW·h)字样。小明将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了320次。该家用电器的额定功率是 W。
10.如图a所示电路，电源电压保持不变。闭合开关S，将滑片 P 从a 端移至b 端过程中，两电压表的示数随电路中电流变化的图象如图b所示，当变阻器滑片在中点时，电压表V₁和电压表V₂的示数之比为 。
二、选择题(每题2分，共14分)
11.近年来我国不断加大自主创新力度，许多领域打破了国外技术封锁，出现了一大批拥有自主知识产权的产品。如图所示是我国自主研发的手机摄像头芯片，制造该芯片的主要材料是
( )
A.超导材料 B.半导体材料 C.纳米材料 D.绝缘体材料

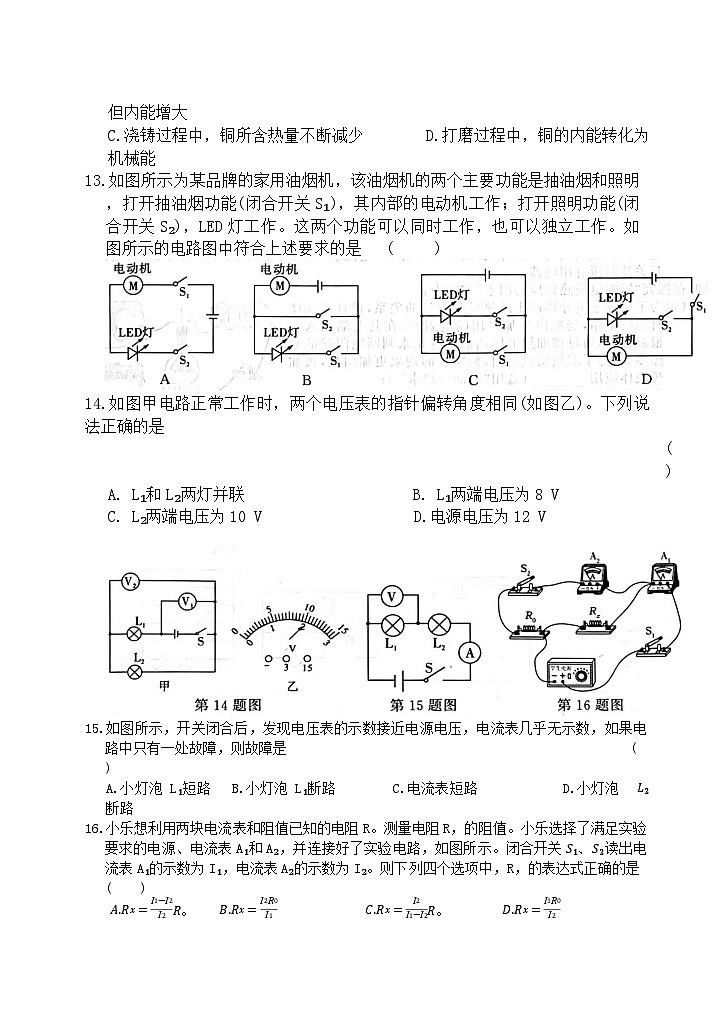

12.如图所示，这是《天工开物》中记录的铸造铜钟的过程，大致分为“制模、熔炼、浇铸、脱模、打磨”五个步骤。下列说法正确的是 ( )
A.加热时，推动鼓风机可以提高燃料的热值 B.熔炼过程中，铜的温度不变，但内能增大
C.浇铸过程中，铜所含热量不断减少 D.打磨过程中，铜的内能转化为机械能
13.如图所示为某品牌的家用油烟机，该油烟机的两个主要功能是抽油烟和照明，打开抽油烟功能(闭合开关S₁)，其内部的电动机工作；打开照明功能(闭合开关S₂)，LED灯工作。这两个功能可以同时工作，也可以独立工作。如图所示的电路图中符合上述要求的是 ( )
14.如图甲电路正常工作时，两个电压表的指针偏转角度相同(如图乙)。下列说法正确的是
( )
A. L₁和L₂两灯并联 B. L₁两端电压为8 V
C. L₂两端电压为10 V D.电源电压为12 V
15.如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是 ( )
A.小灯泡 L₁短路 B.小灯泡 L₁断路 C.电流表短路 D.小灯泡 L₂断路
16.小乐想利用两块电流表和阻值已知的电阻R。测量电阻R，的阻值。小乐选择了满足实验要求的电源、电流表A₁和A₂，并连接好了实验电路，如图所示。闭合开关 S₁、S₂读出电流表A₁的示数为I₁，电流表A₂的示数为I₂。则下列四个选项中，R，的表达式正确的是 ( )
A.Rx=I1−I2I2R。 B.Rx=I2R0I1 C.Rx=I2I1−I2R。 D.Rx=I1R0I2
17.如图所示是测量水流冲击力的装置，其中电源电压恒为6 V，电阻丝 MN长20cm，总电阻为20 Ω，其阻值与接入电路的长度成正比；弹簧左端固定，右端连接有滑块，并套在光滑水平杆AB上。水流冲击力为零时，滑片P 与M端接触，电流表的示数为0.1A，弹簧受到的作用力每增加1 N时会伸长1cm(水流的冲击力未使弹簧超出弹性限度)，电压表的表盘改装为“冲力表”。下列说法正确的是 ( )
A.电路中的电流恒为0.1 A
B.水流冲击力增大时电阻丝 MN 接入阻值变大
C.水流冲击力增大时电压表示数不变
D.“冲力表”的刻度是不均匀的
三、实验题(每空2分，共16分)
18.小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图甲所示。
(1)在实验中，小余试触时电流表的指针偏转情况如图乙所示，根据你的分析，你认为原因可能是 。
(2)在实验过程中他们连接了如图丙所示的电路，闭合开关后观察到灯 L₂ 不发光，通过分析电路连接情况，该电路存在的问题是
(写一条即可)。
(3)请在图丙上只改动一根导线，使L₁、L₂并联，电流表A₁测干路电流，A₂测灯L₂的电流，开关控制所有用电器。
19.在探究“影响电流热效应的因素”实验中：
(1)为了探究通电导体产生的热量与电流的关系，设计了如图所示的电路，烧瓶内为加热用的电阻丝，在其上端插入一根温度计，通过被加热液体的温度变化来判断电阻丝的放热多少，为了缩短实验时间，使实验的现象更加明显，被加热液体应用 (选用“煤油”或“水”)；
(2)先测量烧瓶内液体的温度后，闭合开关，通电60s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器的滑片改变电流大小，重复上述操作，获得第二组数据，如下所示：
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量越 。
20.在“测量小灯泡电阻”的实验中，小灯泡的额定电压U=2.5V。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片向右滑动时灯泡变亮。
(2)闭合开关，移动滑片 P 使电压表示数为2.5V，电流表示数如图乙所示，则小灯泡的电阻R= Ω。
(3)做完实验后，小明看到实验台上有一个定值电阻R，上边的数字模糊不清，想测出它的阻值，可是发现电压表损坏，经过小组讨论设计了如图丙和丁两个电路图，小明认为利用前面的数据和这两个电路图，都能测出 R 的阻值。你认为能测出 R 阻值的电路图是 。
四、计算题(共20分)
21.(6分)一台小汽车的发动机的效率是40%，这台小汽车在一次行驶中，用去2kg汽油。求：
(1)2kg汽油完全燃烧放出的热量是多少?(所用汽油的热值为 4.5×10⁷J/kg)
(2)发动机做了多少有用功?
(3)若将小汽车发动机的效率提高10%，其他性能不变，则在上述的行驶中可以节约多少 kg的汽油?
22.(6分)梅雨季节空气湿度RH较大，人会感觉不舒服，人体感觉比较舒服的湿度RH范围是40%~60%。小聪设计了一款湿度计，从湿度计(由小量程电流表改装而成)指针所指刻度可知湿度大小，其原理如图甲所示。R。为1 kΩ的定值电阻，电源电压恒为3 V，R为湿敏电阻，其阻值随空气湿度的变化关系如图乙所示，当指针所指湿度对应电流表示数为 1.5mA时。
(1)求此时的空气湿度，并判断人体感觉是否舒服。
(2)若空气湿度为50%，求电路消耗的总功率。
23.(8分)如图甲所示，电源电压恒定不变，灯泡L的额定电压为6 V，滑动变阻器R₂的规格为“100 Ω 1 A”,电压表的量程为0~15 V,电流表的量程为0~0.6 A。 当断开开关S₁、S₃,闭合S₂，移动滑片，电压表示数为3 V时灯泡正常发光。 图乙是灯泡L、电阻R₁的I-U图象。求：
(1)电源电压；
(2)R₁的电阻;
(3)闭合 S₁、S₂、S₃时，滑动变阻器允许接入的最小电阻。
2024—2025 学年第一学期期末监测九年级 物理答案
一、填空题
扩散 【解析】小明妈妈在厨房炒虾酸牛肉时 ,小明在客厅就能闻到虾酸浓浓的香气 ,这是扩散现象 ,说明分子在不停地做无规则运动。
做功 【解析】水上摩托发动机为汽油机 ,汽油机的做功冲程中 ,燃气推动活塞运动 ,为发动机提供动力 ,此冲程中将内能转化为机械能。
电荷 【解析】在运输过程中 ,油罐内的油和油罐不停地摩擦产生电荷 ,大量电荷的累积容易引发火灾和爆炸 ,因此其尾部经常有一根拖在地上的链子 ,由于链子属于导体 ,可以将电荷及时导入大地。
4.0.2 【解析】串联电路各处电流相等 ,由图可知当通过电路的电流为 0.2 A 时 ,A 两端的电压为 1 V ,B 两端的电压为 2 V ,串联电路总电压等于各部分电压之和 ,此时的电源电压为 1 V+2 V=3 V ,所以通过 A 的电流是 0.2 A。
I
5.18. 5【解 析】由 欧姆定律可知短路位置到甲地的两条输电线的电阻值:R =U =
3.0V =30 Ω;导线总长度:L= 30Ω =3 000 m =3 km ,短路位置离甲地的距
实验次数
电流/A
通电时间/s
电阻/Ω
升高的温度/℃
1
0.3
60
10
3
2
0.6
60
10
12.0
100×10- 3 A
0.01 Ω/ m
离:s = 1 ×L = 1 × 3 km = 1. 5 km ,短路位置距乙地的距离是 20 km - 1. 5 km
22
=18.5 km 。
定值电阻 【解析】(1)c、d 之间不可能是电压表 ,否则电路断路;( 2)若 c、d 之间为电流 表 ,①当 a、b 之间为电压表时 ,电路为 R 的简单电路 ,电压表测电源电压示数不变 ,电流
R
表测电路中的电流 ,当握力增大时 ,滑片右移 ,变阻器接入电路中的电阻变大 ,由 I=U 可
知电流表的示数减小 ,这与电表的示数增大不符;②a、b 之间为定值电阻时 ,R 与定值电 阻并联 ,电流表测干路电流 ,因并联电路中各支路独立工作、互不影响 ,所以 ,滑片移动时通过定值电阻的电流不变 ,当握力增大时 ,滑片右移 ,变阻器接入电路中的电阻变大 ,由 I
=U 可知该支路的电流减小 ,因并联电路中干路电流等于各支路电流之和 ,所以 ,干路电
R
流表示数减小 ,这与电表的示数增大不符;(3)若 c、d 之间为定值电阻 ,①a、b 之间不可能 为电流表 ,否则滑动变阻器被短路;②a、b 之间为电压表时 ,定值电阻与滑动变阻器串联 , 电压表测滑动变阻器两端的电压 ,当握力增大时 ,滑片右移 ,变阻器接入电路中的电阻变
R
大 ,电路中的总电阻变大 ,由 I=U 可知电路中的电流减小 ,由U=IR 可知 ,定值电阻两端
的电压减小 ,因串联电路中总电压等于各分电压之和 ,所以 ,滑动变阻器两端的电压增大 , 即电压表的示数增大 ,符合题意。
变大 【解析】由电路图可知 ,S 闭合后 ,灯 L1 与 L2 串联 ,电压表测灯 L2 两端的电压。此
时电压表示数是 2 V ,即灯 L2 两端的电压为 2 V;断开开关 S,电压表与灯 L1 串联 ,电压表相当于测电源电压 ,此时示数应为 5 V ,所以断开开关后 ,电压表示数将变大。
20 【解析】闭合开关 S、S1 ,电路为 R1 的简单电路 ,电流表测量电路电流。电流表示数为
0.4 A ,根据欧姆定律可知电源电压U=I1R1 =0.4 A×10 Ω=4 V;闭合开关 S2 ,两电阻 并联 ,电流表测量干路电流 ,调节 R2 ,使电流表示数为 0.6 A ,根据并联电路的电流特点可知通过R2 的电流 I2 =I-I1 =0.6 A-0.4 A=0.2 A ,根据欧姆定律可知此时变阻器 R2
的阻值为R =U = 4V =20 Ω。
2I20.2 A
3 200 imp/(kW·h)
9.1 200 【解析】3 200 im p/(kW·h)表示电路中用电器每消耗 1 kW· h 的电能 ,电能表的指示灯闪烁 3 200 次,则指示灯闪烁 320 次时,电路消耗的电能:W = n =
320imp= 0. 1 kW · h = 3. 6 × 105 J ,该 用 电 器 的 电 功 率 为 P =W =
3 200 im p/(kW·h)t
。
3.6×105 J
5× 60 s =1 200 W
I
0.2 A
10.2∶3 【解析】由图 a 可知 ,R1 、R2 串联 ,电压表 V1 测量R1 两端的电压 ,电压表 V2 测量 R2 两端的电压 ,电流表测量电路中的电流 ,当滑片 P 移到b 端时 ,甲的示数为 0 V ,乙的示数为 8 V ,故甲是滑动变阻器的U—I 图像;乙是定值电阻的U—I 图像;从图中信息
可知 ,电源电压为 8 V ,R
U1 8V
;滑动变阻器的最大阻值 R
U2 = 6Ω =
0.8 A
1 =I1 =
=10 Ω2 =
R
1
2
30 Ω;故当滑动变阻器接到中点时 ,它们的电压之比:U2
∶U1 = 2
滑 ∶R1
=1×30 Ω∶ 2
10 Ω=15∶10=3∶2 ,故U1 ∶U2 =2∶3。
二、选择题
11.B 【解析】制造手机摄像头芯片的材料是半导体。
12.B 【解析】加热时推动鼓风机可以提高燃料的利用率 ,但热值与燃料种类有关 ,热值不变 ,故 A 错误;熔炼过程中需要吸热 ,铜熔化时温度保持不变 ,但吸热内能增大 ,故 B 正确;热量是过程量 ,不能说所含热量的多少 ,故 C 错误;打磨过程中 ,克服摩擦力做功 ,通过做功的方式增大了铜的内能 ,是机械能转化为内能 ,故 D 错误。
13.C 【解析】由题意可知 ,电动机和 LED 灯可以同时工作 ,也可以独立工作 ,则它们之间应该是并联的 ,且支路上各有一个开关。由图 A 知 ,电动机、LED 灯和两个开关是串联的, 只有两个开关都闭合时 ,电动机和 LED 灯才能同时工作 ,但不能让电动机或 LED 灯单独工作 ,故 A 不符合题意;由图 B 知 ,只闭合开关 S1 时 ,电动机和 LED 灯同时工作;只闭合开关 S2 或两个开关都闭合时 ,电动机单独工作 ,但 LED 灯不能独立工作 ,故 B 不符合题意;由图 C 知 ,电动机和 LED 灯并联 ,且支路上各有一个开关;两个开关同时闭合时 , 电动机和 LED 灯同时工作;只闭合开关 S1 或 S2 时 ,能让电动机或 LED 灯独立工作 ,故 C 符合题意;由图 D 知 ,电动机和 LED 灯并联 ,开关 S1 在干路上 ,开关 S2 在 LED 灯的支路上;两个开关同时闭合时 ,电动机和 LED 灯同时工作;只闭合 S1 时 ,电动机可以单独工作 ,但 LED 灯不能单独工作 ,故 D 不符合题意。
14.B 【解析】由电路图可知:电灯 L1 、L2 串联 ,电压表 V1 测电源电压 ,电压表 V2 测 L2 两
端的电压;两个电压表的指针位置相同 ,因为串联电路两端电压等于各部分电压之和 ,所
以电压表 V1 的示数应大于 V2 的示数;则电压表 V1 的量程是 0~15 V ,分度值为 0.5 V , 读数为 10 V ,则电源电压U=10 V ,故 A、D 错误;电压表 V2 的量程是 0~3 V ,分度值为 0.1 V ,读数UV2 =2 V;电压表 V2 测 L2 两端的电压 ,即 L2 两端的电压为U2 =2 V ,根据 串联电路中总电压等于各分电压之和 ,可得 ,则 L1 两端电压U1 =U-U2 =10 V-2 V= 8 V ,故 B 正确 ,C 错误。
15.B 【解析】由图可知 ,该电路为串联电路 ,电流表测量电路中的电流 ,电压表测量灯泡 L1 两端的电压;开关闭合后 ,电流表几乎无示数 ,说明电路是断路 ,发现电压表的示数接近电源电压 ,说明电压表和电源连接的部分是连通的 ,可以判断与电压表并联的部分断路 , 即 L1 断路。
16.C 【解析】由电路图可知 ,闭合开关 S1 、S2 时 ,R0 与Rx 并联 ,电流表 A1 测干路电流 ,电
流表 A2 测R0 支路的电流 ,因并联电路中干路电流等于各支路电流之和 ,所以 ,通过 Rx
的电流:Ix =I1 -I2 ,因并联电路中各支路两端的电压相等 ,所以 ,由欧姆定律可得 ,电源
的电压:U=I R =I R ,即 I R =(I -I )R ,解得:R = I2R 。
2 0x x
2 012x
xI1 -I20
17.A 【解析】图中定值电阻与电阻丝串联 ,电流表测电路的电流 ,电压表测滑片 P 以左部 分电阻丝的电压 ,因电压表接在变阻器的滑片上 ,滑动变阻器接入电路全部电阻丝 ,根据串联电阻的规律可知电路的总电阻保持不变 ,由欧姆定律可知通过电路的电流不变 ,已知滑片 P 与M 端接触 ,电流表的示数为 0.1 A ,故电路中的电流恒为 0.1 A ,故 A 正确, B 错误;水流冲击力增大时 P 向右移动 ,P 以左电阻丝变长 ,电阻变大 ,根据U=IR 可知 电压表示数变大 ,故 C 错误;电压表的表盘改装为“冲力表”,电压表示数为UV =IRP左 = 0.1 A×RP左 ,电阻丝 MN 长 20 cm ,总电阻为 20 Ω,其阻值与接入电路的长度成正比 ,且弹簧受到的作用力每增加 1 N 时会伸长 1 cm( 水流的冲击力未使弹簧超出弹性限度),根据影响电阻大小的因素 ,P 以左电阻丝的电阻大小与冲力大小成正比 ,故“冲力表”的刻度是均匀的 ,故 D 错误。
三、实验题
18.(1)电流表正负接线柱接反了 (2)A2 、L2 被短路
(3)如图所示
【解析】(1)试触时电流表的指针偏转情况如图乙所示 ,即电流表指针偏向表盘左侧 ,说明电流表的正负接线柱接反了;(2)灯 L2 与 A2 串联后与导线并联 ,故观察到灯 L2 不发光;即该电路存在的问题是:A2 、L2 被短路;(3)L1 、L2 并联 ,电流表 A1 测干路电流 ,A1 接在干路上 ,A2 测灯 L2 的电流 ,A2 与灯 L2 串联 ,开关控制所有用电器 ,开关接在干路上 ,注意电流从电流表正接线柱流入 ,从负接线柱流出 ,如图所示。
19.(1)煤油 (2)多 【解析】(1)因为煤油的比热容比水的比热容小 ,相同质量的煤油和水比较 ,吸收相同的热量 ,煤油升高的温度多 ,在短时间内用煤油做实验效果更明显 ,便于观察;(2)本实验应用了控制变量法 ,从实验表格数据可以看出:通电时间和电阻相同时 , 通过电阻的电流越大 ,液体升高的温度量越大 ,由转换法可知 ,电流产生的热量越多。
20.(1)如图所示(2)5 (3)丙 【解析】(1)要求滑动变阻器滑片 P 向右滑
动时灯泡变亮 ,即电流变大电阻变小 ,故变阻器滑片以右电阻丝连入电路中( 可将金属杆左端或右端连入)与灯串联 ,如图图所示:
(2)闭合开关 ,移动滑片 P 使电压表示数为 2.5 V ,电流表示数如图乙所示 ,电流表选用
小量程 ,分度值为 0.02 A ,电流为 0.5 A ,由欧姆定律,则小灯泡的电阻:R=U2.5V
I ==
0.5 A
5 Ω;(3)图丙中 ,只闭合右上的开关时 ,R 与灯并联后再与滑动变阻器串联 ,电流表测灯泡的电流 ,移动滑片使电流表示数等于灯泡正常发光的电流 0.5 A ,由并联电路电压的规律 ,此时 R 两端电压等于灯泡的额定电压 2.5 V;然后断开右上的开关 ,再闭合左边的开关 ,电路连接没有变化 ,各电阻大小和电压大小不变 ,灯仍正常发光 ,此时电流表测出总电流 ,根据并联电路的电流特点得可到 R 的电流 ,再由欧姆定律计算 R 的电阻 ,所以图丙可行;图丁中 ,无论开关处于何种状态 ,都不能确定灯泡是否正常发光 ,这样就不能得到R 的电压和电流 ,故图丁不可行。
四、计算与推导题
解:(1)2 kg 汽油完全燃烧放出的热量:Q放 =mq=2 kg×4.5×107 J/kg=9×107 J; …
…1 分
Q放
由 η= W 可知 ,发动机所做的有用功:W =ηQ放 =40%×9×107 J=3.6×107 J; …
…2 分
根据题意可知 ,效率提高 10%后 ,小汽车发动机的效率 η'=40%+10%=50% ,
W,:
W3.6×107 J
η
放
由η=Q 可知 效率提高后汽油完全燃烧放出的热量 Q放'= ' =50%= 7.2 × 107 J ,
,:Q放'7.2×107 J,
由Q放 =mq 可知
效率提高后消耗的汽油质量 m'= q =
7 /=1.6 kg
4.5×10 J kg
上述的行驶中可以节约汽油的质量:Δm=m-m'=2 kg-1.6 kg=0.4 kg。 22.解:(1)由图甲可知 ,闭合开关 ,两电阻串联 ,电流表测量电路中的电流。
…… 3 分
当指针所指湿度对应电流表示数为 1.5 m A 时 ,电路中的电 流 I = 1. 5 m A = 1. 5 × 10- 3 A ,
根据欧姆定律可知此时电路的总电阻:R =U = 3V =2 000 Ω,
总I1.5×10- 3 A
串联电路总电阻等于各部分电阻之和 ,根据电阻串联的特点可知湿敏电阻的阻值:R=
R总 -R0 =2 000 Ω-1 000 Ω=1 000 Ω=1 kΩ,
从图乙中可知此时的空气湿度为 80% ,因人体感觉比较舒服的湿度 RH 范围是 40% ~ 60% ,故此时人体感觉不舒服;3 分
(2)若空气湿度为 50% ,R'=2 kΩ,
:U2
(3 V)2
。 ……………………
总
1 000 Ω+2 000 Ω
电路消耗的总功率 P=R '=
=0.003 W3 分
解:(1)当断开开关 S1 、S3 ,闭合 S2 时 ,灯泡 L 与滑动变阻器R2 串联 ,电压表测 R2 两端的电压 ,电流表测电路中的电流 ,
因串联电路中总电压等于各分电压之和 ,且电压表示数为 3 V 时灯泡正常发光,
所以 ,电源的电压:U=UL +U2 =6 V+3 V=9 V;2 分
由图乙可知 ,电阻 R1 两端的电压U1 =4 V 时通过的电流 I1 =0.2 A ,
由 I=U 可得 ,R 的电阻:RU1 = 4V =20 Ω;2 分
R11 = I10.2 A
闭合 S1 、S2 、S3 时 ,灯泡 L 被短路 ,R1 与R2 并联 ,电压表测电源两端的电压 ,电流表测干路电流,
因并联电路中各支路两端的电压相等,
所以 ,通过 R 支路的电流:I '=U =9V =0.45 A ,
11R120 Ω
因并联电路中干路电流等于各支路电流之和 ,且电流表的量程为 0~0.6 A , 所以 ,通过 R2 支路的最大电流:I2'=I'-I1 '=0.6 A-0.45 A=0.15 A ,
则滑动变阻器允许接入的最小电阻:R=U = 9V =60 Ω。4 分
小
2I2'0.15 A
