考点1 家庭电路
1．（2023新疆）下列家用电器中，电源插头为两线插头的是（ ）
A．电冰箱B．洗衣机C．电暖气D．电视机
2．（2023四川南充）下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
3．（2023四川泸州）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（ ）
A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作
D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光
4．（2023天津）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了
B．灯短路了
C．开关处断路
D．cd间断路
5．（2023湖南岳阳）为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（ ）
A． B．
C． D．
6．（2023湖南怀化）一节干电池的电压是______V，家庭电路中各用电器之间的连接方式是_______（选填“串联”或“并联”）。
7．（2023安徽）如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时________（选填“有”或“没有”）电流通过小军的身体。

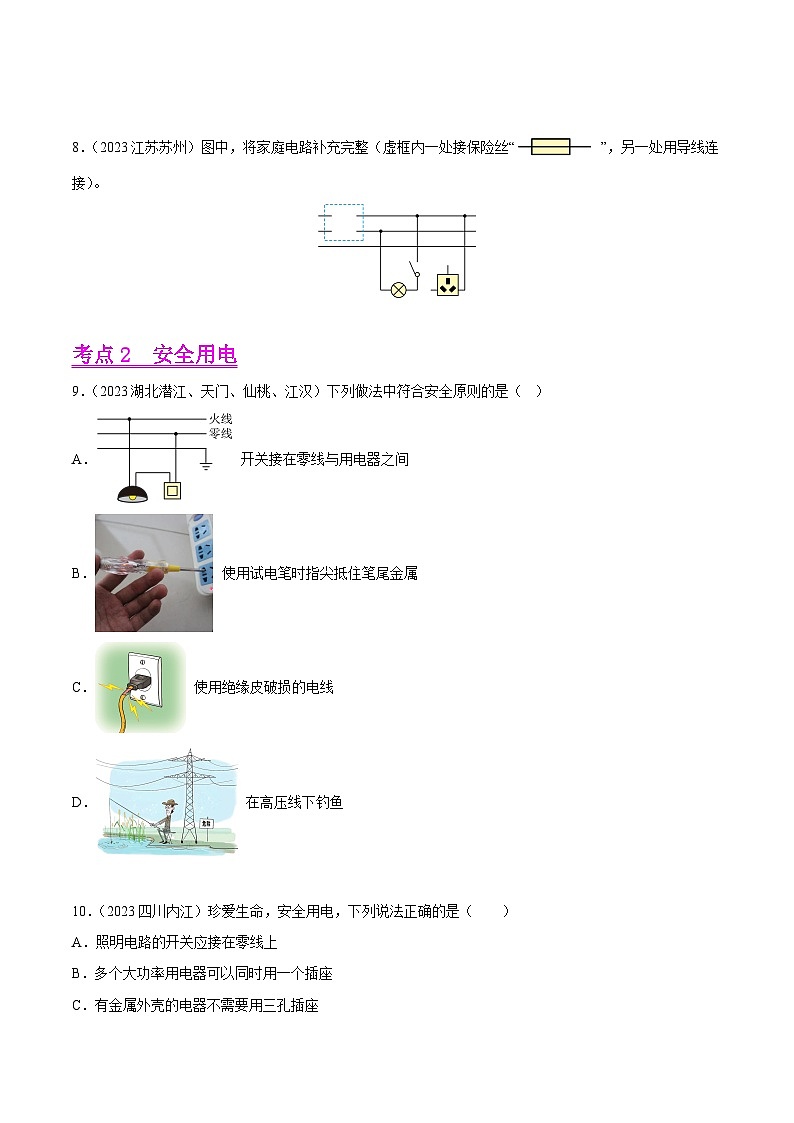

8．（2023江苏苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。
考点2 安全用电
9．（2023湖北潜江、天门、仙桃、江汉）下列做法中符合安全原则的是（ ）
A． 开关接在零线与用电器之间
B． 使用试电笔时指尖抵住笔尾金属
C． 使用绝缘皮破损的电线
D． 在高压线下钓鱼
10．（2023四川内江）珍爱生命，安全用电，下列说法正确的是（ ）
A．照明电路的开关应接在零线上
B．多个大功率用电器可以同时用一个插座
C．有金属外壳的电器不需要用三孔插座
D．发生触电事故时，不能直接用手去拉触电者
11．（2023山西）电给我们的生活带来了极大便利，但不正确的用电方式也会造成很大危害。关于安全用电，下图所示的做法中正确的是（ ）
A． 用湿布擦正在发光的灯泡
B． 使用试电笔时手指接触笔尖金属体
C． 发现有人触电时先切断电源
D． 使用电冰箱时金属外壳不需要接地
12．（2023山东泰安）以下做法中，符合安全用电原则的是（ ）
A．使用电冰箱时必须使用两孔插座B．人体不靠近高压带电体
C．用湿布擦拭发光的日光灯D．控制电灯的开关与该电灯并联
13．（2023湖南衡阳）我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。如图所示的各种做法中，符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线
B． 在高压线下钓鱼
C． 多个大功率用电器使用同一插座
D． 发现有人触电立刻切断电源
14．（2023山东枣庄）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
15．（2023四川成都）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电流过大一定是短路造成的
B．控制电灯的开关，应接在零线上
C．检修电路时，应先切断电源
D．电路起火，可用水扑灭
16．（2023四川自贡）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法符合安全用电原则的是（ ）
A．使用试电笔辨别火线时接触笔尖金属体
B．及时更换达到使用寿命的插座、导线和家用电器
C．家庭电路着火迅速用冷水浇灭
D．在未断开电源开关的情况下更换灯泡
17．（2023天津）对下列安全教育内容进行分析，所用物理知识错误的是（ ）
A．交通安全：驾车要系好安全带——防范惯性危害
B．遇险自救：用破窗锤破窗逃生——牛顿第一定律
C．用电安全：更换灯泡断开电源——安全用电原则
D．出行安全：等候列车不越安全线——流体压强与流速的关系
