第47讲　专题强化十三　带电粒子(或带电体)在电场中运动的综合问题

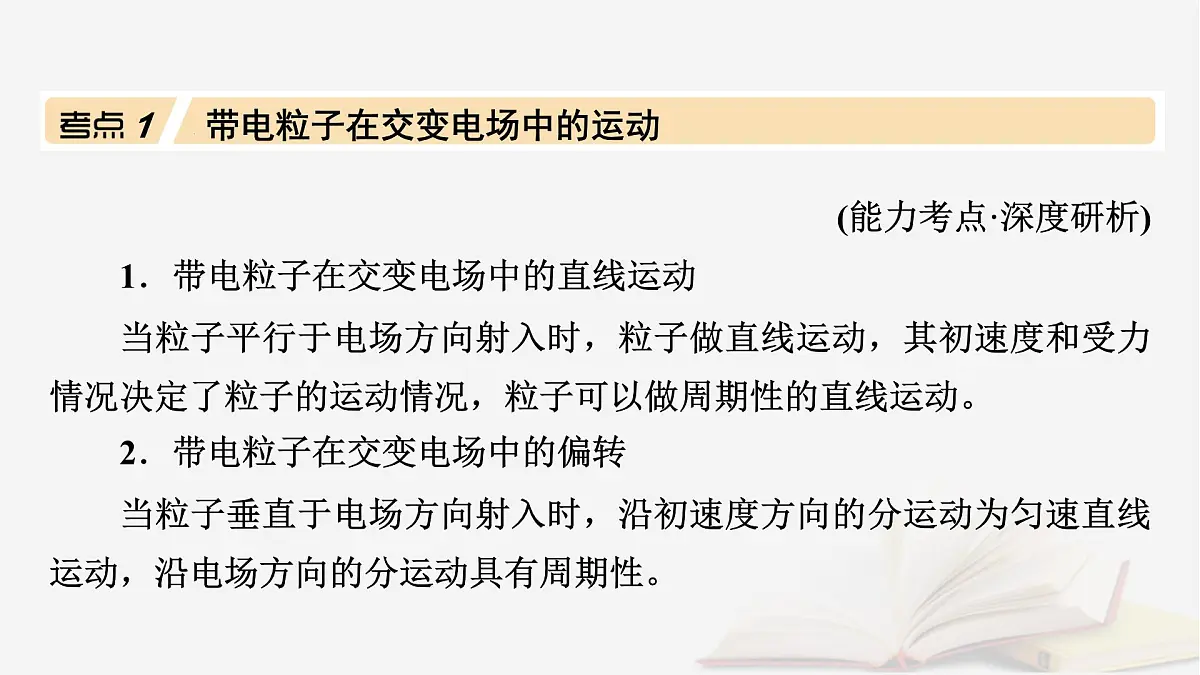

带电粒子在交变电场中的运动
(能力考点·深度研析)1．带电粒子在交变电场中的直线运动当粒子平行于电场方向射入时，粒子做直线运动，其初速度和受力情况决定了粒子的运动情况，粒子可以做周期性的直线运动。2．带电粒子在交变电场中的偏转当粒子垂直于电场方向射入时，沿初速度方向的分运动为匀速直线运动，沿电场方向的分运动具有周期性。

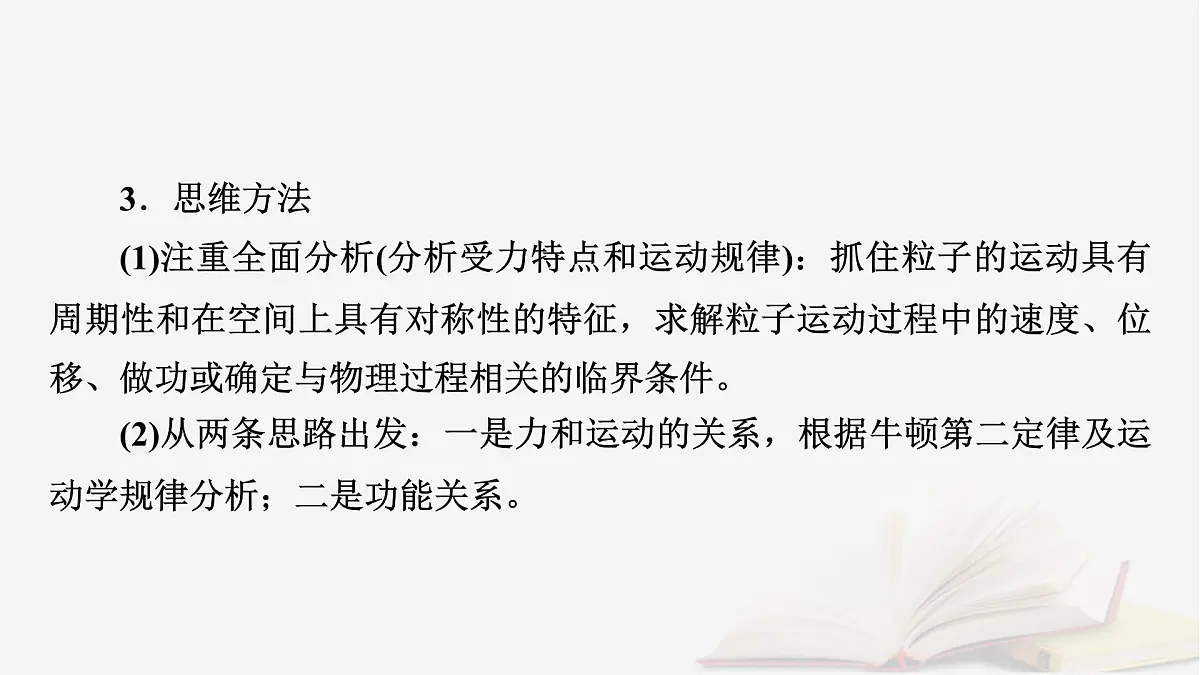

3．思维方法(1)注重全面分析(分析受力特点和运动规律)：抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的临界条件。(2)从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系。

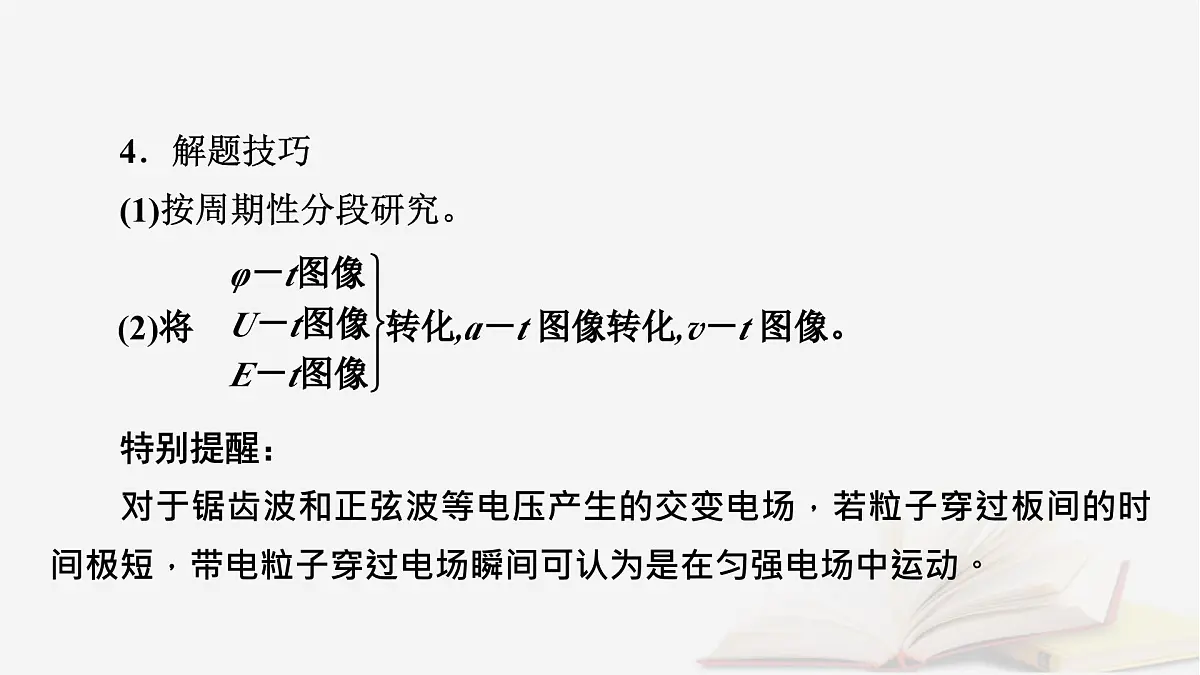

4．解题技巧(1)按周期性分段研究。
特别提醒：对于锯齿波和正弦波等电压产生的交变电场，若粒子穿过板间的时间极短，带电粒子穿过电场瞬间可认为是在匀强电场中运动。

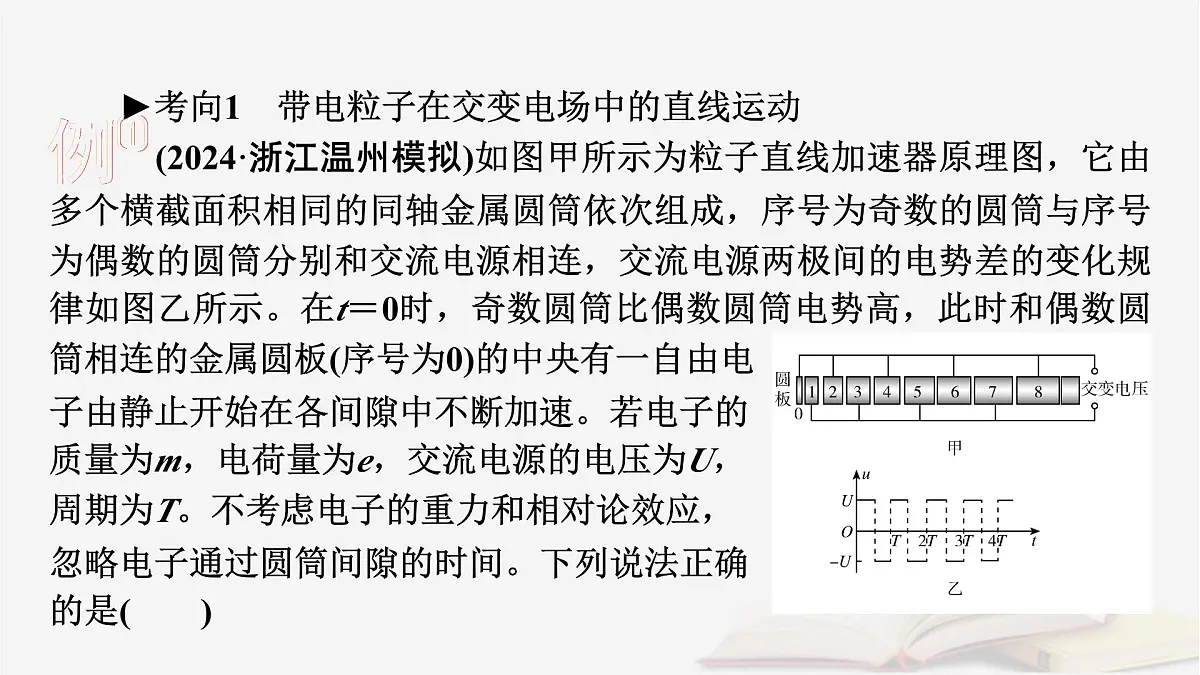

►考向1　带电粒子在交变电场中的直线运动(2024·浙江温州模拟)如图甲所示为粒子直线加速器原理图，它由多个横截面积相同的同轴金属圆筒依次组成，序号为奇数的圆筒与序号为偶数的圆筒分别和交流电源相连，交流电源两极间的电势差的变化规律如图乙所示。在t＝0时，奇数圆筒比偶数圆筒电势高，此时和偶数圆筒相连的金属圆板(序号为0)的中央有一自由电子由静止开始在各间隙中不断加速。若电子的质量为m，电荷量为e，交流电源的电压为U，周期为T。不考虑电子的重力和相对论效应，忽略电子通过圆筒间隙的时间。下列说法正确的是(　　)
D．保持加速器筒长不变，若要加速比荷更大的粒子，则要调大交变电压的周期[答案]　C
【跟踪训练】如图甲所示，在两距离足够大的平行金属板中央有一个静止的质子(不计重力)，t＝0时刻，A板电势高于B板电势，当两板间加上如图乙所示的交变电压后，下列图像中能正确反映质子速度v、位移x、加速度a和动能Ek四个物理量随时间变化规律的是(　　)
用等效法处理带电体在电场和重力场中的运动
2．等效最高点与等效最低点小球能自由静止的位置，即是“等效最低点”，圆周上与该点在同一直径的点为“等效最高点”。
►考向1　电场线竖直时的等效重力法(2024·河北卷)如图，竖直向上的匀强电场中，用长为L的绝缘细线系住一带电小球，在竖直平面内绕O点做圆周运动。图中A、B为圆周上的两点，A点为最低点，B点与O点等高。当小球运动到A点时，细线对小球的拉力恰好为0，已知小球的电荷量为q(q>0)，质量为m，A、B两点间的电势差为U，重力加速度大小为g，求：(1)电场强度E的大小；(2)小球在A、B两点的速度大小。
►考向2　电场线水平时的等效重力法(多选)如图所示，在竖直平面内有水平向左的匀强电场，在匀强电场中有一根长为L的绝缘细线，细线一端固定在O点，另一端系一质量为m、电荷量大小为q的带电小球。小球静止时细线与竖直方向成θ角，此时让小球获得一个与线垂直的初速度，小球能绕O点在与电场平行的竖直平面内做圆周运动，重力加速度为g。下列说法正确的是(　　)
[题图剖析]　[答案]　ABD
【跟踪训练】(2024·四川省三模)如图所示，A、B、C、D、E、F、G、H是竖直光滑绝缘圆轨道的八等分点，AE竖直，空间存在平行于圆轨道面的匀强电场，从A点静止释放一质量为m的带电小球，小球沿圆弧恰好能到达C点。若在A点给带电小球一个水平向右的冲量，让小球沿轨道做完整的圆周运动，则小球在运动过程中(　　) A．E点的动能最小 B．B点的电势能最大C．C点的机械能最大 D．F点的机械能最小
[答案]　C[解析]　从A点静止释放一质量为m的带电小球，小球沿圆弧恰好能到达C点，可知静电力和重力的合力方向沿FB方向斜向下，可知B点为“等效最低点”，F点为“等效最高点”，可知小球在F点速度最小，动量最小。由平衡条件可知，静电力水平向右，可知小球在G点电势能最大，在C点电势能最小，因小球的电势能与机械能之和守恒，可知在C点机械能最大，在G点机械能最小，故选C。
(能力考点·深度研析)一、电场中的力、电综合问题的解题观点1．动力学的观点(1)由于匀强电场中带电粒子所受电场力和重力都是恒力，可用正交分解法。(2)综合运用牛顿运动定律和匀变速直线运动公式，注意受力分析要全面，特别注意重力是否需要考虑的问题。
应用力学三大观点解决力电综合问题
2．能量的观点(1)运用动能定理，注意过程分析要全面，准确求出过程中的所有力做的功，判断是对分过程还是对全过程使用动能定理。(2)运用能量守恒定律，注意题目中有哪些形式的能量出现。3．动量的观点(1)运用动量定理，要注意动量定理的表达式是矢量式，在一维情况下，各个矢量必须选同一个正方向。(2)运用动量守恒定律，除了要注意动量守恒定律的表达式是矢量式，还要注意题目中是否在某方向上动量守恒。
(1)弹簧压缩至A点时的弹性势能；(2)小球经过O点时的速度大小；(3)小球过O点后运动的轨迹方程。
(3)小球离开O点后的受力分析如图所示，根据力的合成法则可知重力与电场力的合力方向沿水平方向，大小F合＝mg，即小球离开O点后，在水平方向以大小为g的加速度做初速度为零的匀加速直线运动，有
►考向2　利用能量观点和动量观点分析力、电综合问题
[答案]　(1)0.6 m　(2)10 m/s
【跟踪训练】(2023·山东卷)电磁炮灭火消防车(图甲)采用电磁弹射技术投射灭火弹进入高层建筑快速灭火。电容器储存的能量通过电磁感应转化成灭火弹的动能，设置储能电容器的工作电压可获得所需的灭火弹出膛速度。如图乙所示，若电磁炮正对高楼，与高楼之间的水平距离L＝60 m，灭火弹出膛速度v0＝50 m/s，方向与水平面夹角θ＝53°，不计炮口离地面高度及空气阻力，取重力加速度大小g＝10 m/s2，sin 53°＝0.8。
(2023·河北卷)由点电荷组成的系统的电势能与它们的电荷量、相对位置有关。如图1，a、b、c、d四个质量均为m、带等量正电荷的小球，用长度相等、不可伸长的绝缘轻绳连接，静置在光滑绝缘水平面上，O点为正方形中心，设此时系统的电势能为E0。剪断a、d两小球间的轻绳后，某时刻小球d的速度大小为v，方向如图2，此时系统的电势能为(　　)
带电粒子在圆形电场中的运动规律规律一　同种带电粒子以相同动能从同一点射入在圆形区域内有平行纸面的匀强电场，同种带电粒子从圆周上同一点(图中A点)，以相同初动能沿不同方向射入电场，经电场后从圆周上某点(P点)射出的动能最大，则电场方向平行于过该点(P点)的直径，射出点为沿电场方向最远的点(正、负粒子分别对应为电势最低、最高点)。
在一柱形区域内有匀强电场，柱的横截面是以O为圆心、半径为R的圆，AB为圆的直径，如图所示。质量为m、电荷量为q(q>0)的带电粒子在纸面内自A点先后以不同的速度进入电场，速度方向与电场的方向垂直。已知刚进入电场时速度为零的粒子，自圆周上的C点以速率v0穿出电场，AC与AB的夹角θ＝60°。运动中粒子仅受电场力作用。(1)求电场强度的大小。(2)为使粒子穿过电场后的动能增量最大，该粒子进入电场时的速度应为多大？
[解析]　(1)粒子初速度为零，由C点射出电场，故电场方向与AC平行，由A指向C。由几何关系和电场强度的定义知lAC＝R①F＝qE②
设粒子以速度v1进入电场时动能增量最大，在电场中运动的时间为t1。粒子在AC方向做加速度为a的匀加速运动，运动的距离等于lAP；在垂直于AC的方向上做匀速运动，运动的距离等于lDP。由牛顿第二定律和运动学公式有F＝ma⑥
规律二　同种带电粒子以不同动能从不同点射入在圆形区域内有平行纸面的匀强电场(如图所示)，同种带电粒子从圆周上不同点(图中A、B、C等)，垂直电场方向射入电场，若使粒子经过圆形电场区域，均获得最大动能增量，则带电粒子应从过圆心的电场线与圆的交点(P)射出，射出点(P)为沿电场方向最远的点(正、负粒子分别对应为电势最低、最高点)。
(2024·青岛模拟)如图所示，垂直x轴放置一长度为2R的电子源MN，可释放质量为m、电荷量为q、初速度为0的电子，忽略电子之间的相互作用。MN右侧的三角形区域Ⅰ内存在水平向左的匀强电场。半径为R的圆形区域Ⅱ内存在竖直向上的匀强电场，坐标轴y过圆形区域的圆心，坐标轴x与该圆形区域相切。两个区域内的电场强度大小均为E。(1)设区域Ⅰ的顶角为θ，若有一个电子经过Ⅰ、Ⅱ电场后刚好从O点射出，速度方向与x轴正向成45°角，求该电子在MN上的出发点的纵坐标y；(2)若要使MN上释放的所有能够进入区域Ⅱ的电子均能在该区域中能获得最大动能增量，求区域Ⅰ顶角θ的正切值。
