江苏省南通市海安市2024_2025学年八年级上册期末考试物理试卷[有解析]

这是一份江苏省南通市海安市2024_2025学年八年级上册期末考试物理试卷[有解析]，共31页。试卷主要包含了选择题（共 12，填空题，作图题，计算题，实验题等内容，欢迎下载使用。
试卷

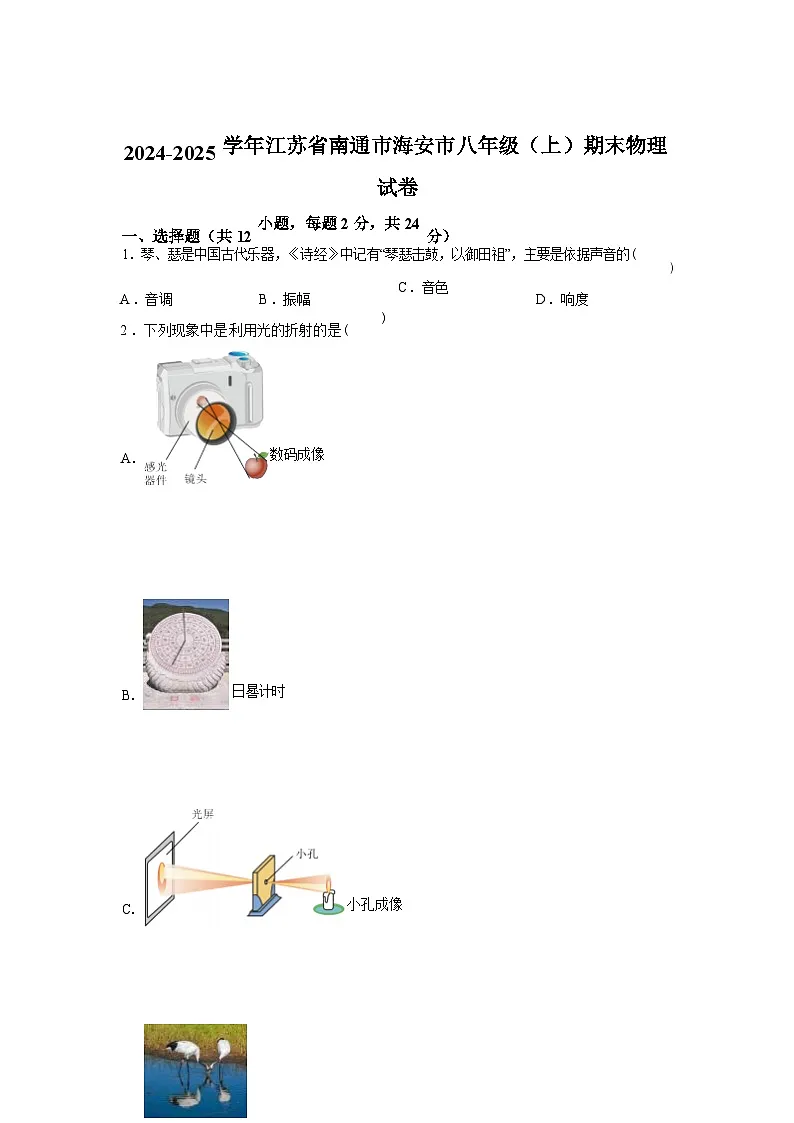

一、选择题（共 12
分）
小题，每题 2 分，共 24
)
1．琴、瑟是中国古代乐器，《诗经》中记有“琴瑟击鼓，以御田祖”，主要是依据声音的(
A ．音调 B ．振幅
2 ．下列现象中是利用光的折射的是(
D ．响度
C ．音色 )
A．
数码成像
B．
日晷计时
C．
小孔成像
D．
水中倒影
)

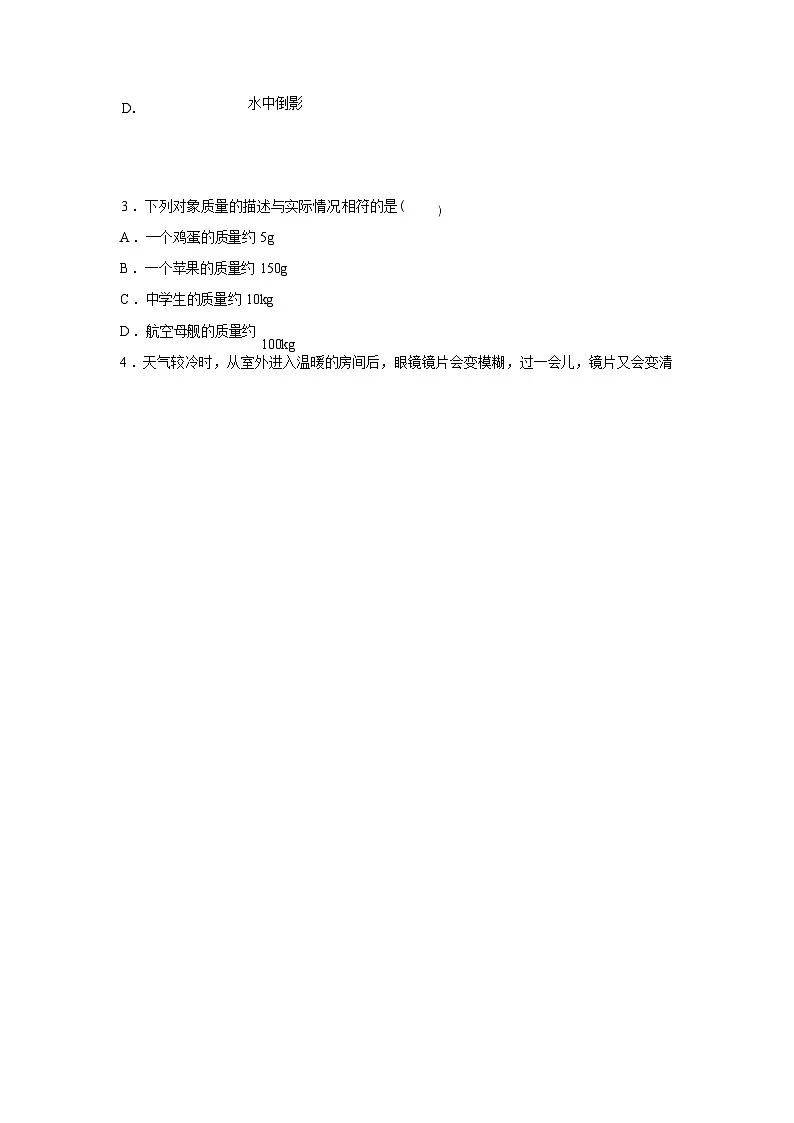

3 ．下列对象质量的描述与实际情况相符的是(
A ．一个鸡蛋的质量约 5g
B ．一个苹果的质量约 150g
C ．中学生的质量约 10kg
100kg
D ．航空母舰的质量约

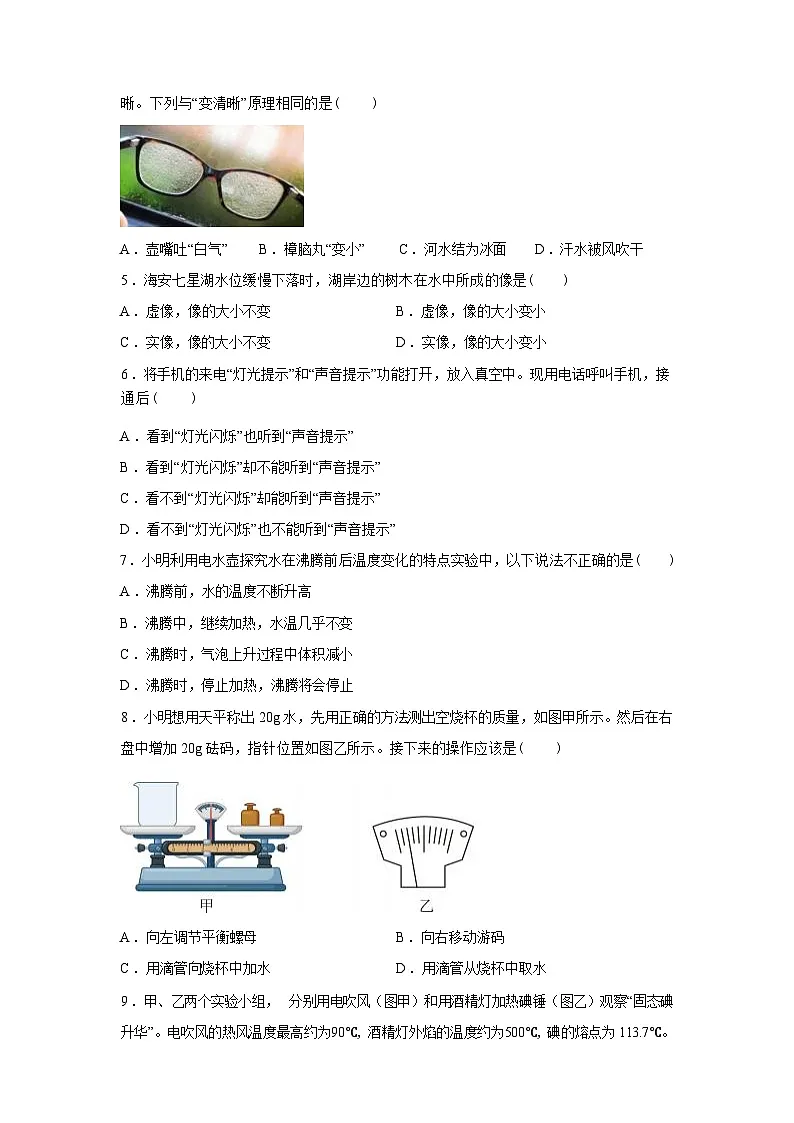

4 ．天气较冷时，从室外进入温暖的房间后，眼镜镜片会变模糊，过一会儿，镜片又会变清
晰。下列与“变清晰”原理相同的是( )
A ．壶嘴吐“白气” B ．樟脑丸“变小” C ．河水结为冰面 D ．汗水被风吹干
5 ．海安七星湖水位缓慢下落时，湖岸边的树木在水中所成的像是( )
A ．虚像，像的大小不变 B ．虚像，像的大小变小
C ．实像，像的大小不变 D ．实像，像的大小变小
6 ．将手机的来电“灯光提示”和“声音提示”功能打开，放入真空中。现用电话呼叫手机，接 通后( )
A ．看到“灯光闪烁”也听到“声音提示”
B ．看到“灯光闪烁”却不能听到“声音提示”
C ．看不到“灯光闪烁”却能听到“声音提示”
D ．看不到“灯光闪烁”也不能听到“声音提示”
7．小明利用电水壶探究水在沸腾前后温度变化的特点实验中，以下说法不正确的是( )
A ．沸腾前，水的温度不断升高
B ．沸腾中，继续加热，水温几乎不变
C ．沸腾时，气泡上升过程中体积减小
D ．沸腾时，停止加热，沸腾将会停止
8 ．小明想用天平称出 20g 水，先用正确的方法测出空烧杯的质量，如图甲所示。然后在右 盘中增加 20g 砝码，指针位置如图乙所示。接下来的操作应该是( )
A ．向左调节平衡螺母 B ．向右移动游码
C ．用滴管向烧杯中加水 D ．用滴管从烧杯中取水
9 ．甲、乙两个实验小组， 分别用电吹风（图甲）和用酒精灯加热碘锤（图乙）观察“固态碘 升华”。电吹风的热风温度最高约为90℃, 酒精灯外焰的温度约为500℃, 碘的熔点为 113.7℃。
则( )
A ．加热时，甲中不会出现液态的碘 B ．加热时，乙中不会出现液态的碘
C ．碘升华后停止加热，甲中会出现液态的碘D ．碘升华后停止加热，乙中会出现液态的碘
10．如图所示，小明直立面向竖直放置的“试鞋镜”，看不到镜中自己脚上的新鞋。以下动作 中，仍然不能够看到镜中自己脚上的鞋的是( )
A ．保持直立远离“试鞋镜”
B ．顺时针转动“试鞋镜”
C ．站在原地下蹲
D ．请别人将试鞋镜抬高
11．如图甲所示是公共场所的宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部 结构如图乙所示，下列说法正确的是( )
A ．投影灯距地面越低，成像越大 B ．调低光源，地面的图案变大
C ．“梦想成真”投影在白色地面上的效果更好 D ．夜间拍摄地面上的“梦想成真”，打开相机 闪光灯效果更好
12 ．甲、乙两车同时向东运动，甲车从某地出发，乙车在甲车东边 40m 远处出发( )
A ．甲车经过 4s 追上乙车
B ．乙车在 0~2s 内做加速运动
C ．以乙车为参照物，甲车向东运动
D ．甲车运动速度与正常人步行速度差不多
二、填空题（共 5 题，每空 1 分，共 24 分）
13．
(1)图甲为“第五章物体的运动”部分内容的梳理图，根据机械运动的分类（1）处应填 写 ，（2）处应填写 。
(2)图乙是一小球从 A 点沿直线运动到 F 点的频闪照片。频闪照相机每隔相同时间闪拍一次， 分析照片可知：从 A 点到 D 点共运动 cm，由照片可以判断小球在 BC 两点之间比 在 CD 两点之间运动得慢，你的理由是 。
14．
(1)如图甲所示，在探究声音能否在真空中传播时，用抽气机抽气后声音变小，指声音的 （选填“响度”“音调”或者“音色”）变小，但不管怎么抽气，我们都能听到闹钟的声音，通过 这个实验我们可不可以得出真空不能传声的结论？如果可以，写出推理的过程；如果不可以， 说明理由 。
(2)如图乙所示，将正在发声的手机装入塑料袋，扎紧袋口后用细线悬挂在水中，由此现象 能不能得出“水可以传声”，理由是 。
15 ．观测日食不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如下方法：
(1)如图甲，准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，少部分光通过水面 成像，此时看到的是太阳的 像（选填“实”或者“虚”）；
(2)如图乙，将手指展开互相叠放，留有小缝隙，在白纸上观察太阳的像，这是利用了 成像的原理，此时看到的是太阳的 像（选填“实”或者“虚”）；
(3)如图丙，透过啤酒瓶底也可以观察日食，这是利用有色透明体可以 （选填“吸收” 或“透过”）除它本身以外的色光，从而减弱到达眼睛的光。
16 ．眼睛是心灵的窗户，更是我们探究世界的得力助手。
(1)为了保护视力，环境较暗时，这时我们就可以看到纸笔且不刺眼，是因为光在纸笔表面 发生了 ，但由于 ，笔和手总会形成影子，为了避免影子干扰我们写字，
用右手写字时台灯应该放在右手的 （填“左”或“右”）侧。
(2)人眼相当于一架 （选填“照相机”“幻灯机”或“放大镜”），小明两眼视力缺陷不同， 将一只 2B 铅笔紧贴他眼镜的两个镜片，则小明的 眼为近视眼。
(3)如图乙为简易天文望远镜的内部结构，物镜选用的是 （选填“凸”或者“凹”）透镜， 成的是倒立、 的实像，目镜所成的像是正立、放大的 像。
17．在“探究冰的熔化特点”实验时，通过烧杯中的水给试管中的冰加热，而不是用酒精灯直 接加热，目的是① , ② ；实验中，小冰块在加热过程中温度随时间变化图像如 图所示，由图像你能获得的信息有① , ② 。
三、作图题（共 3 小题，每题 2 分，共 6 分）
18 ．如图，作出物体 AB 在平面镜中所成的像。
19．按要求作图。如图所示， 一束光平行于主光轴射向凸透镜，请画出通过凸透镜后的出射 光线。
20 ．如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线． ( )
四、计算题（共 1 题，2+2+3，共 7 分）
21 ．小明一家去旅游，他爸爸在开车赶往飞机场过程中，小明看到如图甲的交通标志牌，此 时刚好收音机报告为上午 10:00 整。图乙为该时刻汽车速度计的示数。
(1)请你解释图甲中两个标志牌的含义；
(2)按照图乙的汽车速度计显示的速度匀速行驶到飞机场需要多少时间？
(3)从交通标志牌处小车按速度计显示速度匀速行驶 12min 后，小明想起必须在 10:50 前赶到 机场办理登机手续。请问在遵守交通规则的前提他一家能不能按时到达机场办理登记手续。
五、实验题（共 5 小题，每空 1 分，共 29 分）
22 ．以下为课本插图，请按要求回答：
(1)图甲，利用该装置可以探究声音的响度与 的关系，红豆在实验中的作用 是 ；
(2)图乙，用卡片先后快拨和慢拨木梳的齿，听到卡片产生的声音发生变化。这个实验用来 探究： ；
(3)图丙，在试管中加入少量水，对着试管口吹气，该声音的声源为 ，增大试管 内的水量，则发出声音的音调将会 （选填“升高”或“降低”）；用更大的力气吹气，则 发出声音的响度将会 （选填“增大”或“减小”）。
23 ．小华探究“平面镜成像特点”。
(1)实验装置如图甲所示，为顺利完成实验，器材应选择 （选填“玻璃板”或“平面 镜”），并将其 放置在水平桌面上。
(2)将点燃的蜡烛 A 放置在 MN 前面，将外形相同的蜡烛 B （选填“点燃”或“不点 燃”）放在 MN 后面，移动蜡烛 B 直至与 A 的像重合，重合现象说明 。
(3)改变蜡烛 A 的位置，重复步骤（2），可得三组像与物的位置，通过 （填写 具体操作方法），得到像和物到镜面的距离相等。
(4)虚像是 （选填“能”或“不能”）呈现在光屏上的，在该实验中小明却在光屏上看到 了像，造成这种现象的原因是 。
24 ．小明用凸透镜 A 完成“探究凸透镜成像的规律”实验。
(1)如图甲，将平行光正对凸透镜 A，在此时的光屏上得到一个最小、最亮的光斑， 凸透镜 A 的焦距为 cm，若保持凸透镜 A 位置不变，将光屏放在刻度尺的62.0cm 位置处和
cm 位置处的光斑是一样大的；
(2)实验时，应使烛焰和凸透镜 A 的中心位于凸透镜的 上。如图乙，此时光屏上得 到清晰的像，①若保持烛焰和光屏的位置不变，将透镜 （选填“左” 、“右”或“左右都可 以”）移动，可在光屏上再次得到清晰的像，这个像是 （选填“放大”或“缩小”）的；@ 若光屏和蜡烛固定不动，透镜 A 向左移动后，则可在蜡烛和凸透镜 A 之 间再放上一个度数
合适的 （选填“近视镜片”或“远视镜片”）可在光屏上再次得到清晰的像；
(3)小华将凸透镜 A 固定在图丙光具座的中点来探究凸透镜成像的规律，则小华 （选 填“能”或“不能”）探究凸透镜成像的规律，判断的依据是 。
25．小明和小华将传感器与计算机相连，在沸水冷却过程中采集部分温度随时间变化的数据。
(1)描点作出温度—时间图像，则正确的图像是 （选填“小明”或“小华”），另一个图像 错误的原因是 ，如果要证明你的判断，应该 。
(2)实验后，他们思考：热水冷却的快慢与哪些因素有关？经讨论后，小明和同学们提出了 以下几种猜想：
猜想 1：与热水表面空气的流速有关；
猜想 2：与盛水容器的材料有关；
猜想 3：与热水温度和环境温度的温差有关。
①猜想 1 是 （选填“正确”或“错误”）的，判断的依据是 。
②为了验证其他猜想，小明采用了正确的探究方法。在杯中导入相同质量的热水做了四次 实验，记录了每次热水温度从 60℃降至 10℃所用的时间
a. 比较实验序号为 的数据，可得出的结论是：热水冷却的快慢与盛水容器的材料
实验序号
杯子材料
有无风扇吹风
室内环境温度 /℃
冷却时间/s
1
玻璃
无
15
612
2
玻璃
有
20
592
3
塑料
无
15
780
4
铝
无
15
508
有关。
b. 比较实验序号为 1 、2 的数据， （选填“能”或“不能”）验证猜想 3 是否正确，理由 是 。
26 ．阅读短文，回答问题。
无人机
无人机具有成本低、智能化、机动性能好等优点， 在航拍、农业、植保、快递运输、人工降 雨、灾难救援、观察野生动物、监控传染病、测绘、新闻报道、电力巡检等领域都有广泛的 应用。无人机携带的高分辨率高速摄像机和轻型光学相机既能可见光成像、又能红外光成像。
(1)如图乙是亚洲象迁移时的情景，象群之间通过频率 （选填“大于”或“小于”）20Hz 的次声波相互交流。在夜晚为了监测亚洲象的行踪，无人机可以通过大象辐射的 线， 对其行踪进行监测。
(2)无人机在上空如影随形的跟踪地面上行走的大象过程中，下列说法中正确的是 。
A ．无人机螺旋桨发声不是物体振动产生的
B ．携带的摄像机的摄像头对光有发散作用
C ．无人机靠近大象拍摄时，可使成像变大
D ．以无人机为参照物，其摄像机是运动的
(3)在实施人工降雨时，无人机向云层中播撒干冰，干冰在云层中迅速升华 （选填“吸 收”或“放出”）云层中的热，使周围的气温急剧下降，云层中的水蒸气 （填物态变化 名称）成小冰晶，小冰晶逐渐变大下落，在下落过程中，遇到䁔气流熔化成水滴，落到地面 上就是雨。
(4)一辆全长为 400m 的高速列车正在匀速行驶，上方有一无人机跟踪拍摄其运行情况，现在 列车要通过长 2300m 的隧道，测得无人机完全拍摄不到列车的时间为 38s。则列车运动的速 度为 m/s，列车完全通过隧道需要时间为 s。
(5)交警部门利用携带拍摄速度 1.2×104 帧/秒的高速摄像机的无人机进行高速公路通行情况 实时监测。某时段测得一辆轿车通行 60m 的过程中，高速摄像机拍摄帧数为 1.8×104 帧，该 轿车的行驶速度为 km/h。小轿车在高速公路上限速 120km/h，据此判断汽车是
（选填“超速”或“不超速”）的。（1.2×104 帧/秒是指高速摄像机每秒拍摄 1.2×104 张画面）
1 ．C
【详解】声音的特征有三个： 音色、响度、音调。音调是指声音的高低， 响度指声音的大小， 音色是指声音的品质与特色。听众能分辨出琴、瑟、鼓发出的声音， 主要是依据不同乐器的 音色不同，故 C 符合题意，ABD 不符合题意。
故选 C。
2 ．A
【详解】A ．数码成像设备（如数码相机、手机摄像头等） 的镜头相当于凸透镜，光线通过 镜头时发生折射，从而在感光元件上成像，这是利用了光的折射原理 。故 A 符合题意；
B ．日晷是通过观察晷针的影子来计时，影子的形成是因为光的直线传播，当光遇到不透明 的晷针时，在其后面形成光照不到的区域即影子，所以日晷计时利用的是光的直线传播原理。 故 B 不符合题意；
C ．小孔成像的原理是光在同种均匀介质中沿直线传播，烛焰发出的光通过小孔后在光屏上 形成倒立的实像，这是光的直线传播的典型现象，故 C 不符合题意；
D ．平静的水面相当于平面镜，水中倒影是景物在水面上所成的像，属于平面镜成像，其原 理是光的反射，即景物反射的光经水面反射后进入人眼，人眼逆着反射光线看去，感觉光是 从水中像的位置发出的。故 D 不符合题意。
故选 A。
3 ．B
【详解】A ．一个鸡蛋的质量约 50g ，5g 太小，故 A 不符合题意；
B ．一个苹果的质量约 150g，符合实际，故 B 符合题意；
C ．中学生的质量约 50kg ，10kg 太小，故 C 不符合题意；
D ．航空母舰的质量在万吨以上，100kg 太小，故 D 不符合题意。
故选 B。
4 ．D
【详解】当他进入温暖的房间后， 眼镜镜片会变模糊，是水蒸气遇冷液化形成的小水珠附着 在镜片上，过一会儿，镜片又会变清晰，是水的汽化现象。
A ．壶嘴吐“白气”，是水蒸气的液化现象，故 A 不符合题意；
B ．衣柜樟脑丸“变小”，是升华现象，故 B 不符合题意；
C ．河水结为冰面，是水的凝固现象，故 C 不符合题意；
D ．汗水被风吹干，是水的汽化现象，故 D 符合题意。
故选 D。
5 ．A
【详解】树木在水中所成的像属于平面镜成像， 是由光的反射形成的虚像，平面镜所成的像 和物体大小相等。水位缓慢下落时，树木在水中所成的像的大小不变，故 BCD 不符合题意， A 符合题意。
故选 A。
6 ．B
【详解】将手机放入真空中，用电话呼叫手机，接通后“灯光闪烁” ， 因为光可以在真空中 传播，所以能看到“灯光闪烁”；由于声音不能在真空中传播，我们不能听到“声音提示”，故 B 符合题意，ACD 不符合题意。
故选 B。
7 ．C
【详解】A．在水沸腾前，对水加热，水吸收热量，温度不断升高，故 A 正确，不符合题意；
B．水沸腾的特点是继续吸热，但温度保持不变，所以沸腾中继续加热，水温几乎不变，故 B 正确，不符合题意；
C ．水沸腾时，气泡在上升过程中，水的压强逐渐变小，气泡内的气压大于外界压强，同时 不断有水蒸气补充到气泡中，气泡会不断变大，直至水面破裂，故 C 错误，符合题意；
D ．水沸腾的条件是达到沸点且继续吸热，停止加热后，水无法继续吸热，沸腾将会停止， 故 D 正确，不符合题意。
故选 C。
8 ．D
【详解】A ．平衡螺母是在天平使用前，调节天平横梁平衡时使用的。在已经进行称量操作 的过程中，不能再调节平衡螺母 ，故 A 不符合题意；
B ．本题目的是称出 20g 水，已经在右盘放置了 20g 砝码，不需要通过移动游码来改变测 量值，故 B 不符合题意；
CD．在右盘中已经增加 20g 砝码后，指针偏向左侧，说明左盘（水）质量偏大，此时应用 滴管从烧杯中取水，使天平横梁重新平衡，平衡后烧杯中水的质量为 20g，故 C 不符合题 意，D 符合题意。
故选 D。
9 ．A
【详解】A ．电吹风的热风温度最高约为 90℃,碘的熔点为 113.7℃ ,用电吹风加热碘锤， 碘不会熔化，所以甲中不会出现液态的碘，故 A 符合题意；
B．酒精灯外焰的温度约为 500℃, 碘的熔点为 113.7℃。碘会熔化， 会出现液态的碘，故 B 不符合题意；
C ．碘升华后停止加热，甲中凝华成固态碘，不会出现液态的碘，故 C 不符合题意；
D ．碘升华后停止加热，乙中会出现固态的碘，故 D 不符合题意。
故选 A。
10 ．A
【详解】
A ．如图，若保持直立远离“试鞋镜”，像也会离镜子远一些，入射角减小，反射角也减小， 入射光线与反射光线的夹角减小（反射光线往下移动），反射光线始终在眼睛的下方，故不 能看到新鞋的像，故 A 符合题意；
B ．顺时针转动试鞋镜，改变了镜子的倾斜程度，入射角增大，反射角也增大，反射光线往 上移，可以进入人眼，能看到鞋。故 B 不符合题意；
C ．站在原地下蹲，人眼高度降低，鞋反射的光线经镜子反射后能够进入人眼，所以能看到 镜中脚上的新鞋 。故 C 不符合题意；
D ．将试鞋镜抬高，入射角增大，反射角也增大，反射光线往上移，可以进入人眼，能看到 鞋。故 D 不符合题意。
故选 A。
11 ．C
【详解】A ．投影灯成像原理是利用物距在一倍焦距和两倍焦距之间，像距大于二倍焦距， 成的是倒立的放大的实像，投影灯距地面越低，像距越小，由物远像近像变小可知，成像越 小，故 A 错误；
B ．调低光源，镜头与图片的距离不变，即物距不变，所以图案大小不变，故 B 错误；
C ．由于白色的地面能反射所有色光，所以“梦想成真”投影在白色地面上，所有的色光都能 反射，效果更好，故 C 正确；
D ．由于地面上看到的像是实际光线会聚而成的，打开相机闪光灯，会造成地面反光，影响
拍摄效果，故 D 错误。
故选 C。
12 ．C
【详解】由图知，甲车做匀速直线运动，速度为 v甲 = 10m / s
正常人步行速度约1.1m / s ~ 1.5m / s，甲车运动速度与正常人步行速度差距较大。 乙车的s - t 图像的斜率不变，说明乙车做匀速直线运动，速度为
乙
甲、乙两车同时向东运动， 甲车运动速度大于乙车运动速度，所以以乙车为参照物，甲车向 东运动。
乙车在甲车东边 40m 远处出发, 甲追上乙的时间为 故 ACD 不符合题意，C 符合题意。
故选 C。
13 ．(1) 曲线运动 匀速直线运动
(2) 4.50 相同时间内 BC 的路程小于 CD 的路程
【详解】（1）根据运动的路径机械运动分为直线运动和曲线运动。直线运动又分为匀速直线 运动和变速直线运动，匀速直线运动是一种理想运动，相当于物理模型。
（2）[1]由图可知，刻度尺的分度值是 1mm，小球在 A 点对应零刻度线，在 D 点对应的刻 度是 4.50cm，则小球由 A 到 D 的路程为 4.50cm。
[2]因为两点间间隔的时间相等，BC 两点之间和 CD 两点之间时间相等，而 CD 两点之间两 点间距离比 BC 两点之间距离大，由得，小球在 CD 两点间的平均速度大，即小球在 BC 两点之间比在 CD 两点之间运动得慢。
14 ．(1) 响度 可以，空气少声音小，推断，空气无声音消
(2)不可以，细绳是固体也可以传声
【详解】（1）[1][2]在这个实验中，随着抽气机不断抽出玻璃罩内的空气，传播声音的介质 （空气）逐渐减少 ，我们听到闹钟的声音逐渐变小（响度变小）。由此可以推理， 当玻璃罩 内的空气被完全抽出，达到理想的真空状态时，由于没有了传播声音的介质，声音就无法传 播了，我们也就听不到闹钟的声音了。这就间接证明了声音传播需要介质， 真空不能传声 。
（2）正在发声的手机装入塑料袋，扎紧袋口后用细线悬挂在水中，我们能听到手机发出的
声音，细绳是固体也可以传声，所以不能得出“水可以传声”。
15 ．(1) 反射 虚
(2) 小孔 实
(3)吸收
【详解】（1）[1][2]一盆黑墨水置于阳光下，在脸盆中观察太阳的像，水面相当于平面镜， 这是利用大部分光被黑墨水吸收，少部分光通过水面反射成像，应用了平面镜成虚像原理。
（2）[1][2]小孔成像的原理是光在同种均匀介质中沿直线传播，小孔成像成的是实像。将手 指展开互相叠放，留有小缝隙，手指间的缝隙形成小孔，太阳经小孔在白纸上成实像，应用 了小孔成像的原理。
（3）啤酒瓶底是有颜色的透明物体，它可以吸收除它本身以外的色光，透过啤酒瓶底的光 被减弱，通过啤酒瓶底观察日食的像，避免强光伤害眼睛。
16 ．(1) 漫反射 光的直线传播 左
(2) 照相机 左
(3) 凸 缩小 虚
【详解】（1）[1]纸笔的表面较为粗糙，光照射到上面时发生漫反射，反射光线朝向四面八 方，所以可以看到纸笔且不刺眼。
[2][3]由于光在同种均匀介质中沿直线传播，当光线从光源传播出来，照射在不透光的物体 上时，物体会阻挡光线的传播，形成在其背后不受光照射的区域，即影子。故笔和手总会形 成影子，是因为光的直线传播，为了避免影子干扰我们写字，用右手写字时台灯应该放在右 手的左侧。
（2）[1]人的眼睛相当于照相机，可在视网膜成倒立缩小的实像。
[2]如图左侧眼镜成的像比铅笔本身细，右侧眼镜成的像比铅笔本身粗，故左眼镜片为凹透 镜，右眼镜片为凸透镜，故小明的左眼为近视眼。
（3）[1][2][3]天文望远镜的目镜要将远处的物体拉近，物镜为凸透镜，物距为二倍焦距以外 成倒立缩小的实像，目镜要将物镜所成的缩小的像再次放大，目镜也是凸透镜，被物镜缩小 的像在目镜的一倍焦距以内，故目镜成正立、放大的虚像。
17 ． 受热均匀 升温慢便于记录温度、观察现象 熔化前的温度不断上升 熔化时吸热但温度不变
【详解】[1][2]在“探究冰的熔化特点”实验时，通过烧杯中的水给试管中的冰加热，而不是 用酒精灯直接加热，这叫做水浴加热法，目的是使得试管中的冰受热均匀，且升温慢便于记
录温度、观察现象。
[3][4]由图像可知，冰熔化前的温度不断上升，熔化时吸热但温度不变，所以冰是晶体。
18．
【详解】先作出端点 A、B 关于平面镜的对称点 A′、B′，用虚线连接 A′、B′，即为物 AB 在 平面镜中所成的像，如图所示：
19．
【详解】根据凸透镜的三条特殊光线，平行于主光轴的光线经过凸透镜后要经过焦点射出， 如图所示：
20．
【详解】先过入射点作出法线，根据反射光线、入射光线分居法线两侧， 反射角等于入射角， 在法线左侧的水中作出反射光线；根据光的折射定律，光从水中斜射入空气时，折射角大于 入射角，折射光线与入射光线在两种介质中，在法线左侧的空气中作出折射光线，如图所示：
21 ．(1)圆形交通标志牌表示此路面的最高时速为 120km/h，方形表示此地距机场相距 80km
(2)0.8h## 48min (3)能
【详解】（1）由物理常识可知，图甲中，圆形交通标志牌表示限速 120km/h，即此路面的最 高时速为v高 = 120km/h
方形表示此地距机场相距 80km。
（2）图乙速度计显示的汽车的速度 v = 100km/h
匀速行驶到飞机场时间
（3）小车行驶的时间是 t1 = 12 min = 0.2h
行驶的路程是s1 = vt1 = 100km/h × 0.2h = 20km
如果以最高速度行驶，剩余路程s2 = s - s1 = 80km - 20km = 60km 用时间
到达机场的时间为10 : 00 +12min + 30min = 10 : 42
所以能在 10:50 前赶到机场办理登机手续。
22 ．(1) 振幅 放大微小的振动，让人更直观地看到振动幅度与响度的关系
(2)声音的音调与频率的关系
(3) 空气柱 升高 增大
【详解】（1）[1][2]通过改变敲击鼓面的力度，使鼓面振幅不同，观察红豆跳动的情况来探 究声音响度与振幅的关系。鼓面振动幅度较小， 不易直接观察，红豆可以将鼓面的微小振动 放大，让人更直观地看到振动幅度与响度的关系，这里用了转换法。
（2）当用卡片快拨木梳的齿时，卡片振动频率快，发出声音的音调高；慢拨木梳的齿时， 卡片振动频率慢，发出声音的音调低。通过对比这两种情况， 可得出声音的音调随频率变化 的规律，即频率越高，音调越高；频率越低，音调越低。
（3）[1][2][3]在试管中加入少量水，对着试管口吹气，是试管内的空气柱振动发声，所以该 声音的声源为空气柱。当增大试管内的水量时，空气柱的长度变短，振动频率加快，根据音 调与频率的关系，频率越高音调越高，所以发出声音的音调将会升高。用更大的力气吹气， 会使空气柱振动的幅度增大，而响度与振幅有关，振幅越大响度越大，所以发出声音的响度 将会增大。
23 ．(1) 玻璃板 竖直
(2) 不点燃 物像大小相等
(3)将方格纸沿着 MN 对折
(4) 不能 见解析
【详解】（1）[1]玻璃板可以透光，应选择玻璃板，方便确定像的位置。
[2]玻璃板应垂直放置在水平桌面上，可让像与物体都在水平桌面上，比较他们的位置。
（2）[1][2]如果点燃玻璃板后方的蜡烛 B，平面镜则因为光太亮而几乎无法分清镜中的烛焰 是像的烛焰还是对面 B 的烛焰，难以确定像的位置，从而对实验造成影响。故将点燃的蜡 烛 A 竖立在玻璃板的前面，将未点燃的蜡烛 B 竖立在玻璃板后面并移动，直到看上去蜡烛 B 跟蜡烛 A 的像完全重合，蜡烛 A 与 B 外形相同，B 与 A 的像重合，说明 A 的像与 B 大小 相等，则 A 的像与 A 大小相等。所以在平面镜成像中，像与物体大小相等。
（3）由图乙可知，将方格纸沿着 MN 对折，得到像和物到镜面的距离相等。
（4）[1][2]平面镜成的像是反射光线的反向延长线会聚形成的虚像，虚像不能成在光屏上； 实验中小明却在光屏上看到了像，是在蜡烛 A 这边通过平面镜观察光屏，并不是直接观察 光屏。
24 ．(1) 25.0 68.0
(2) 主光轴 右 缩小 远视镜片
(3) 不能 光具座太短，屏上无法成像
【详解】（1）[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这一点是凸 透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦 距是
f = 65.0cm - 40.0cm = 25.0cm
[2]光屏放在 62.0cm 处时和另外一处时，光屏、两条折射光线和焦点围成的三角形是全等的，
所以光屏的两次位置到焦点的距离相同，故光屏放在 62.0cm 处和 65.0cm +(65.0cm - 62.0cm) = 68.0cm 处的光斑 是一样大的。
（2）[1]探究凸透镜成像的实验时，在桌面上依次放 蜡烛、凸透镜、光屏，三者在同一条 直线上，三者的中心大致在同一高度，即应使烛焰和光屏的中心 位于凸透镜的主光轴上， 像才能呈在光屏的中央位置。
[2][3]在光的折射中，光路是可逆的，若保持烛焰和光屏 的位置不变，将透镜向右移动，可 在光屏上再次得 到清晰的像，根据u > v 可知成倒立、缩小的实像。
[4]若光屏和蜡烛固定不动，透镜 A 向左移动后，物距变小，像变大且向右移，因此可在蜡 烛和凸透镜 A 之间再放上一个度数合适的，有会聚作用远视镜 片，可在光屏上再次得到清 晰的像。
（3）[1][2]将凸透镜 A 固定在图丙光具座的中点，光具座的长度没有大于 2 倍焦距的长度， 小华不能探究凸透镜成像的规律，判断的依据是光具座太短，屏上无法成像。
25 ．(1) 小明 物体的温度随时间的变化不会突然改变 缩短记录的时间
(2) 正确 液体表面空气流速越快蒸发越快，有吸热降温的作用 1 、3 、4 不能 第二次用风扇吹，没有体现控制变量的思想
【详解】（1）[1] [2][3]描点作出温度一时间图像，则正确的图像是小明，另一个图像错误的 原因是物体的温度随时间的变 化不会突然改变，如果要证明的判断原因，应该缩短 记录的 时间，重新描点连线，与原来图像进行对比。
（2）[1][2] 影响液体蒸发快慢的因素有液体的温度、液体的表面积、液体表面上方空气的 流速。而蒸发是一个吸热的过程，液体蒸发时会吸收周围的热量，从而使液体温度降低。故 猜想 1 是正确的。
[3]要探究热水冷却快慢与盛水容器的材料有关，需控制有无风扇吹风、室内环境温度相同， 改变杯子材料，实验序号 1 、3 、4 符合要求。
[4][5]验证猜想 3（与热水温度和环境温度的温差有关）需控制杯子材料、有无风扇吹风相 同，改变热水与环境温度的温差 ，而实验 1 、2 中杯子材料相同，但室内环境温度不同且 有无风扇吹风也不同，没有控制单一变量，所以不能验证猜想 3 。
26 ．(1) 小于 红外 (2)C
(3) 吸收 凝华 (4) 50 54
(5) 144 超速
【详解】（1）[1]象群之间通过次声波交流，次声波的频率低于 20Hz。
[2]一切物体都在不停地辐射红外线，温度越高，辐射的红外线越强。夜晚温度较低，亚洲 象与周围环境温差较大，无人机可以通过接收大象辐射的红外线，对其行踪进行监测。
（2）A ．声音是由物体振动产生的，无人机螺旋桨发声是因为螺旋桨振动，故 A 错误；
B ．摄像机的摄像头是凸透镜，对光有会聚作用，而不是发散作用，故 B 错误；
C ．根据凸透镜成像规律，无人机靠近大象拍摄时，物距减小，像距增大，像变大。故 C 正 确；
D．摄像机安装在无人机上，以无人机为参照物，摄像机相对于无人机的位置没有发生变化， 所以摄像机是静止的，故 D 错误。
故选 C。
（3）[1][2]干冰是固态二氧化碳，在云层中会迅速升华，升华过程中吸收大量的热，使周围 气温急剧下降。云层中的水蒸气遇冷会直接凝华成小冰晶， 小冰晶逐渐变大下落，当温度升 高时，小冰晶熔化成水滴，落到地面上就形成了雨。
（4）[1]无人机完全拍摄不到列车的过程中，列车行驶的路程等于隧道的长度减去列车的长 度，列车全长为 400m，隧道长为 2300m，无人机完全拍摄不到列车的时间为 38s，列车运 动的速度为
[2]列车完全通过隧道行驶的路程等于隧道的长度加上列车的长度，则列车完全通过隧道需 要的时间
（5）[1][2]高速摄像机的拍摄速度 1.2×104 帧/秒，高速摄像机拍摄帧数为 1.8×104 帧，轿车 通行 60m 的所用时间为
该轿车的行驶速度为 据此判断汽车是超速的。
