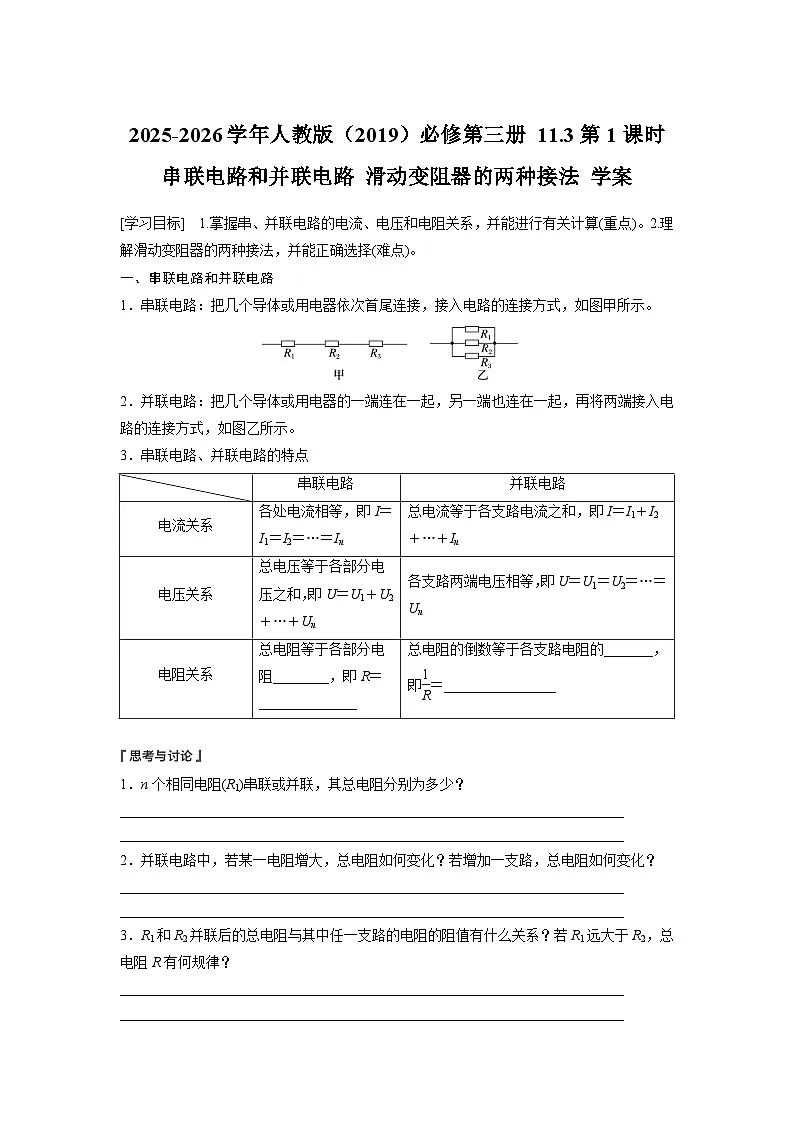

一、串联电路和并联电路
1．串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示。
2．并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示。
3．串联电路、并联电路的特点
1．n个相同电阻(R1)串联或并联，其总电阻分别为多少？
________________________________________________________________________
________________________________________________________________________
2．并联电路中，若某一电阻增大，总电阻如何变化？若增加一支路，总电阻如何变化？
________________________________________________________________________
________________________________________________________________________
3．R1和R2并联后的总电阻与其中任一支路的电阻的阻值有什么关系？若R1远大于R2，总电阻R有何规律？
________________________________________________________________________
________________________________________________________________________

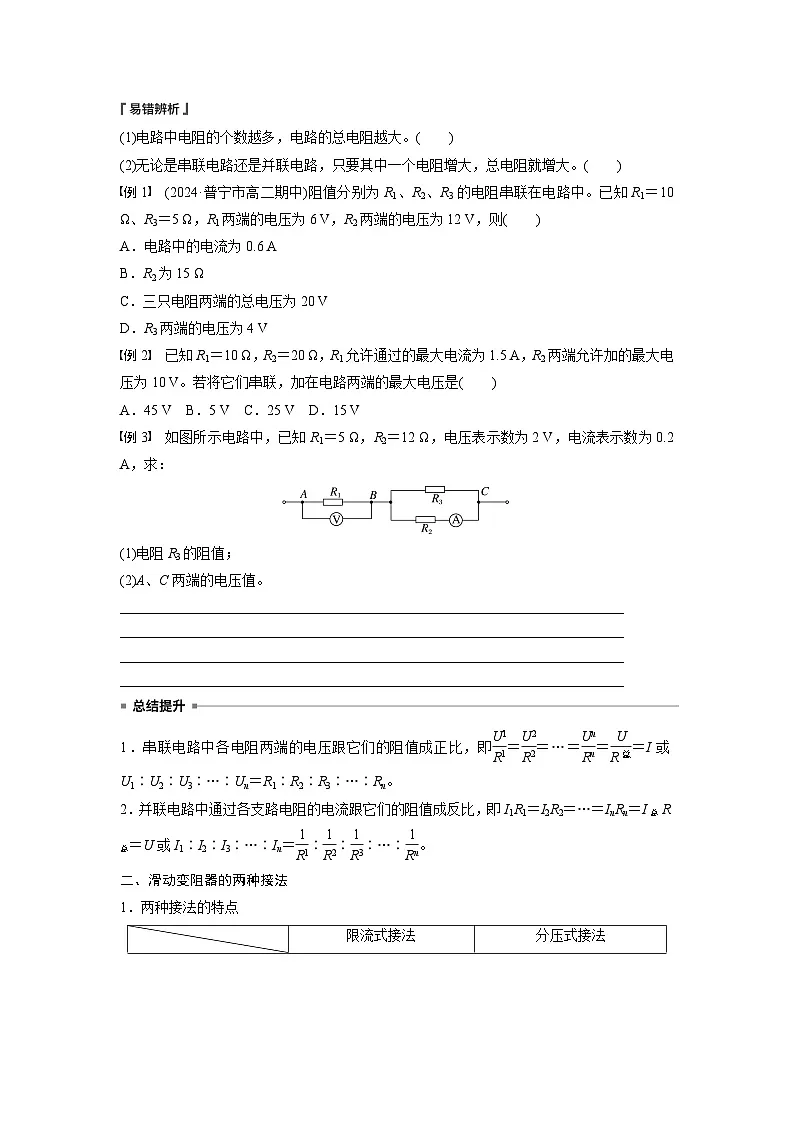

(1)电路中电阻的个数越多，电路的总电阻越大。( )
(2)无论是串联电路还是并联电路，只要其中一个电阻增大，总电阻就增大。( )
例1 (2024·普宁市高二期中)阻值分别为R1、R2、R3的电阻串联在电路中。已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则( )
A．电路中的电流为0.6 A
B．R2为15 Ω
C．三只电阻两端的总电压为20 V
D．R3两端的电压为4 V
例2 已知R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A，R2两端允许加的最大电压为10 V。若将它们串联，加在电路两端的最大电压是( )
A．45 V B．5 V C．25 V D．15 V
例3 如图所示电路中，已知R1＝5 Ω，R2＝12 Ω，电压表示数为2 V，电流表示数为0.2 A，求：
(1)电阻R3的阻值；
(2)A、C两端的电压值。
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
1．串联电路中各电阻两端的电压跟它们的阻值成正比，即eq \f(U1,R1)＝eq \f(U2,R2)＝…＝eq \f(Un,Rn)＝eq \f(U,R总)＝I或U1∶U2∶U3∶…∶Un＝R1∶R2∶R3∶…∶Rn。
2．并联电路中通过各支路电阻的电流跟它们的阻值成反比，即I1R1＝I2R2＝…＝InRn＝I总R总＝U或I1∶I2∶I3∶…∶In＝eq \f(1,R1)∶eq \f(1,R2)∶eq \f(1,R3)∶…∶eq \f(1,Rn)。
二、滑动变阻器的两种接法
1．两种接法的特点
2.两种接法的适用条件
(1)限流式接法适合测量阻值较小的电阻(与滑动变阻器的总电阻相当)。由于R小，限流式接法中滑动变阻器分得的电压大，移动滑片调节范围大。
(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大)。若R很大，分压式接法中R几乎不影响电压的分配，移动滑片电压变化明显，便于调节。
(3)以下几种情况必须采用分压式接法
①要求电压表能从零开始读数，要求电压(电流)测量范围尽可能大；
②当待测电阻R≫R0(滑动变阻器的最大阻值)时(限流式接法滑动变阻器几乎不起作用)；
③若采用限流式接法，电路中的最小电流仍超过电路中电表、电阻允许的最大电流。
(4)在两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单，能耗低。
例4 (多选)滑动变阻器的原理如图所示，则下列说法中正确的是( )
A．若仅将a、c两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路中的阻值增大
B．若仅将a、d两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路中的阻值减小
C．将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱
D．将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱
例5 如图所示，滑动变阻器R1的最大阻值是200 Ω，R2＝300 Ω，A、B两端电压UAB＝8 V。
(1)当S断开时，移动滑片P，R2两端可获得的电压变化范围是多少？
(2)当S闭合时，移动滑片P，R2两端可获得的电压变化范围是多少？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________串联电路
并联电路
电流关系
各处电流相等，即I＝I1＝I2＝…＝In
总电流等于各支路电流之和，即I＝I1＋I2＋…＋In
电压关系
总电压等于各部分电压之和，即U＝U1＋U2＋…＋Un
各支路两端电压相等，即U＝U1＝U2＝…＝Un
电阻关系
总电阻等于各部分电阻________，即R＝______________
总电阻的倒数等于各支路电阻的_______，即eq \f(1,R)＝________________
限流式接法
分压式接法
电路图(图中R为负载电阻，R0为滑动变阻器)
滑动变阻器与测量电阻串联
滑动变阻器一部分与测量电阻并联之后，再与滑动变阻器另一部分电阻串联
滑动变阻器接入电路的特点
采用“一上一下”的接法
采用“一上两下”的接法
闭合开关前滑片位置
应在最______端，即保证滑动变阻器接入电路中的阻值最________
应在最________端，即开始时R两端电压为______
通过R的电流范围
eq \f(U,R0＋R)～eq \f(U,R)
0～eq \f(U,R)
R两端的电压范围
eq \f(R,R0＋R)U～U
优点
电路连接简单，耗电少
R的电压调节范围大
