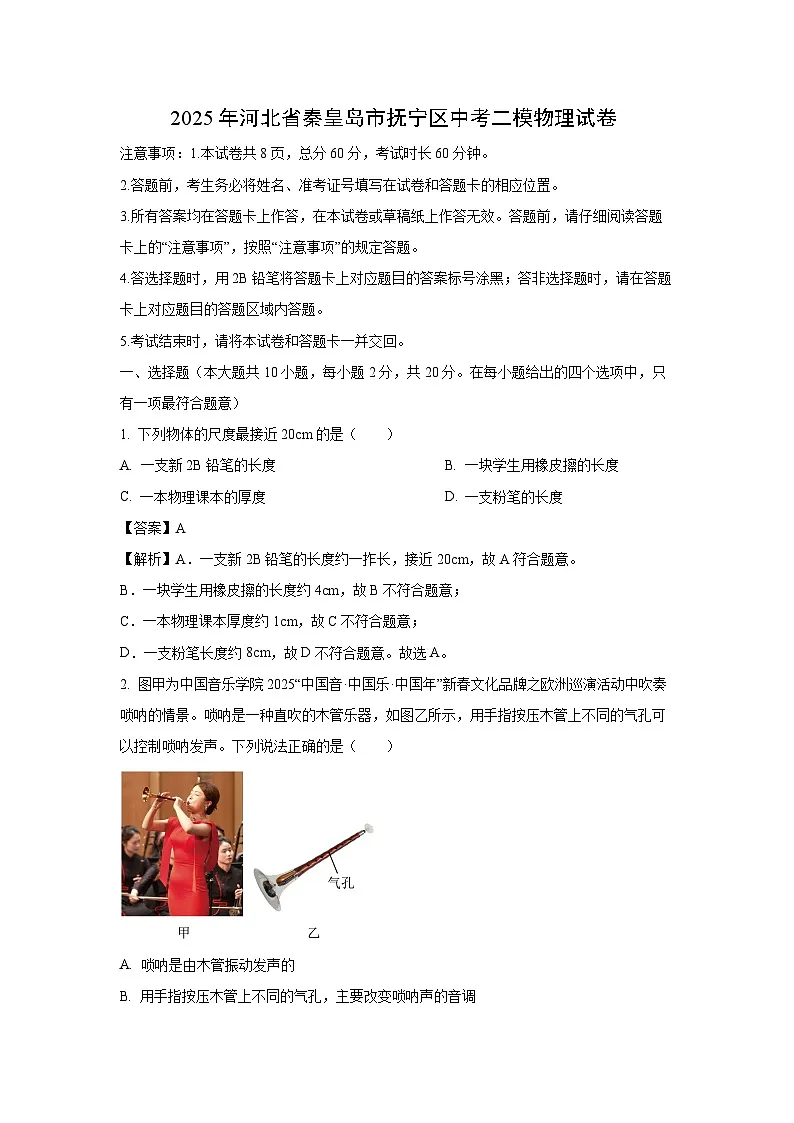

2025年河北省秦皇岛市抚宁区中考二模物理试卷（解析版）

这是一份2025年河北省秦皇岛市抚宁区中考二模物理试卷（解析版），共17页。试卷主要包含了 石碾等内容，欢迎下载使用。
2.答题前，考生务必将姓名、准考证号填写在试卷和答题卡的相应位置。
3.所有答案均在答题卡上作答，在本试卷或草稿纸上作答无效。答题前，请仔细阅读答题卡上的“注意事项”，按照“注意事项”的规定答题。
4.答选择题时，用2B铅笔将答题卡上对应题目的答案标号涂黑；答非选择题时，请在答题卡上对应题目的答题区域内答题。
5.考试结束时，请将本试卷和答题卡一并交回。
一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意）
1. 下列物体的尺度最接近20cm的是（ ）
A. 一支新2B铅笔的长度B. 一块学生用橡皮擦的长度
C. 一本物理课本的厚度D. 一支粉笔的长度
【答案】A
【解析】A．一支新2B铅笔的长度约一拃长，接近20cm，故A符合题意。
B．一块学生用橡皮擦的长度约4cm，故B不符合题意；
C．一本物理课本厚度约1cm，故C不符合题意；
D．一支粉笔长度约8cm，故D不符合题意。故选A。
2. 图甲为中国音乐学院2025“中国音·中国乐·中国年”新春文化品牌之欧洲巡演活动中吹奏唢呐的情景。唢呐是一种直吹的木管乐器，如图乙所示，用手指按压木管上不同的气孔可以控制唢呐发声。下列说法正确的是（ ）
A. 唢呐是由木管振动发声的
B. 用手指按压木管上不同的气孔，主要改变唢呐声的音调
C. 唢呐发声的响度越大，唢呐声在空气中传播的速度越大
D. 旋律优美的唢呐声不会成为噪声
【答案】B
【解析】A．唢呐是靠木管内的空气柱振动发声的，故A错误。
B．用手指按压木管上不同的气孔可以改变唢呐声的音调，故B正确。
C．唢呐声在空气中传播的速度与响度无关，故C错误。
D．旋律优美的唢呐声对人造成干扰时会成为噪声，故D错误。故选B。

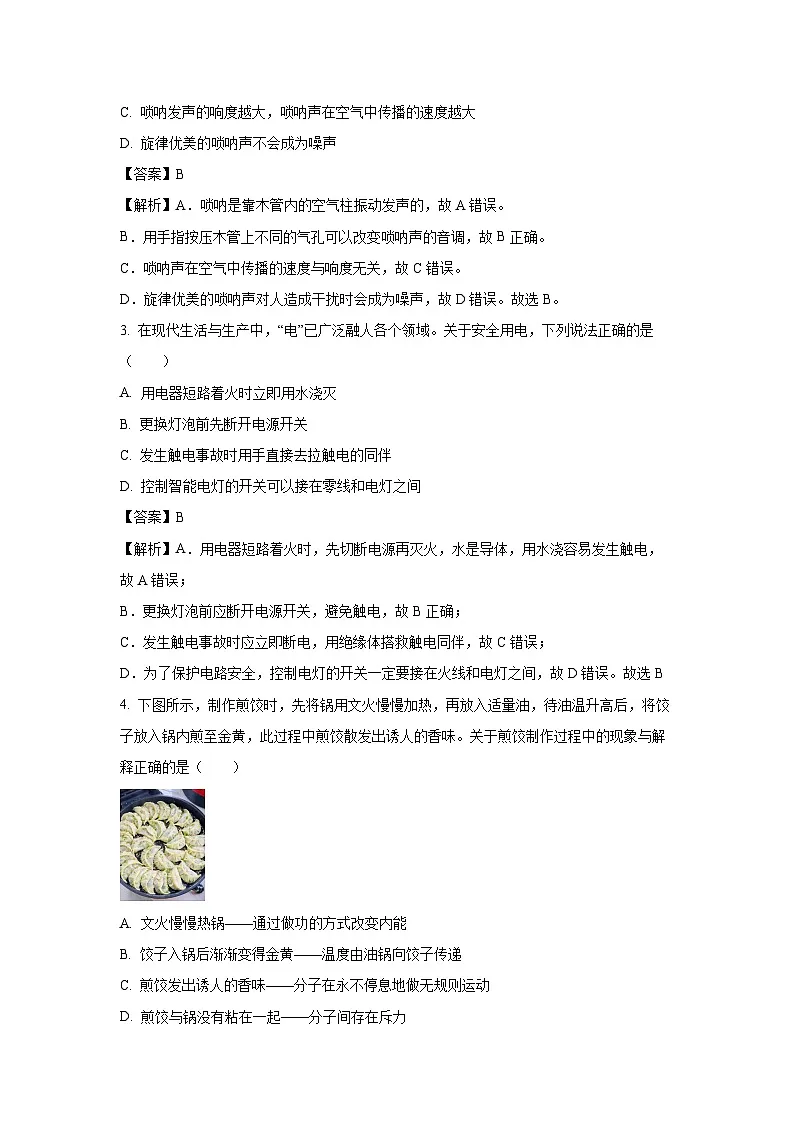

3. 在现代生活与生产中，“电”已广泛融人各个领域。关于安全用电，下列说法正确的是（ ）
A. 用电器短路着火时立即用水浇灭
B. 更换灯泡前先断开电源开关
C. 发生触电事故时用手直接去拉触电的同伴
D. 控制智能电灯的开关可以接在零线和电灯之间
【答案】B
【解析】A．用电器短路着火时，先切断电源再灭火，水是导体，用水浇容易发生触电，故A错误；
B．更换灯泡前应断开电源开关，避免触电，故B正确；
C．发生触电事故时应立即断电，用绝缘体搭救触电同伴，故C错误；
D．为了保护电路安全，控制电灯的开关一定要接在火线和电灯之间，故D错误。故选B
4. 下图所示，制作煎饺时，先将锅用文火慢慢加热，再放入适量油，待油温升高后，将饺子放入锅内煎至金黄，此过程中煎饺散发出诱人的香味。关于煎饺制作过程中的现象与解释正确的是（ ）
A. 文火慢慢热锅——通过做功的方式改变内能
B. 饺子入锅后渐渐变得金黄——温度由油锅向饺子传递
C. 煎饺发出诱人的香味——分子在永不停息地做无规则运动
D. 煎饺与锅没有粘在一起——分子间存在斥力
【答案】C
【解析】A．热锅过程中锅吸收热量，温度升高，内能增大，是通过热传递改变内能，故A错误；
B．饺子入锅后渐渐变得金黄，是因为热量由油锅向饺子传递，饺子温度升高，内能增大，温度不会传递，故B错误；
C．煎饺散发出香味是扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D．煎饺与锅没有粘在一起，是因为分子间的距离比较大，分子间的作用力很小，不能说明分子间存在斥力，故D错误。故选C。

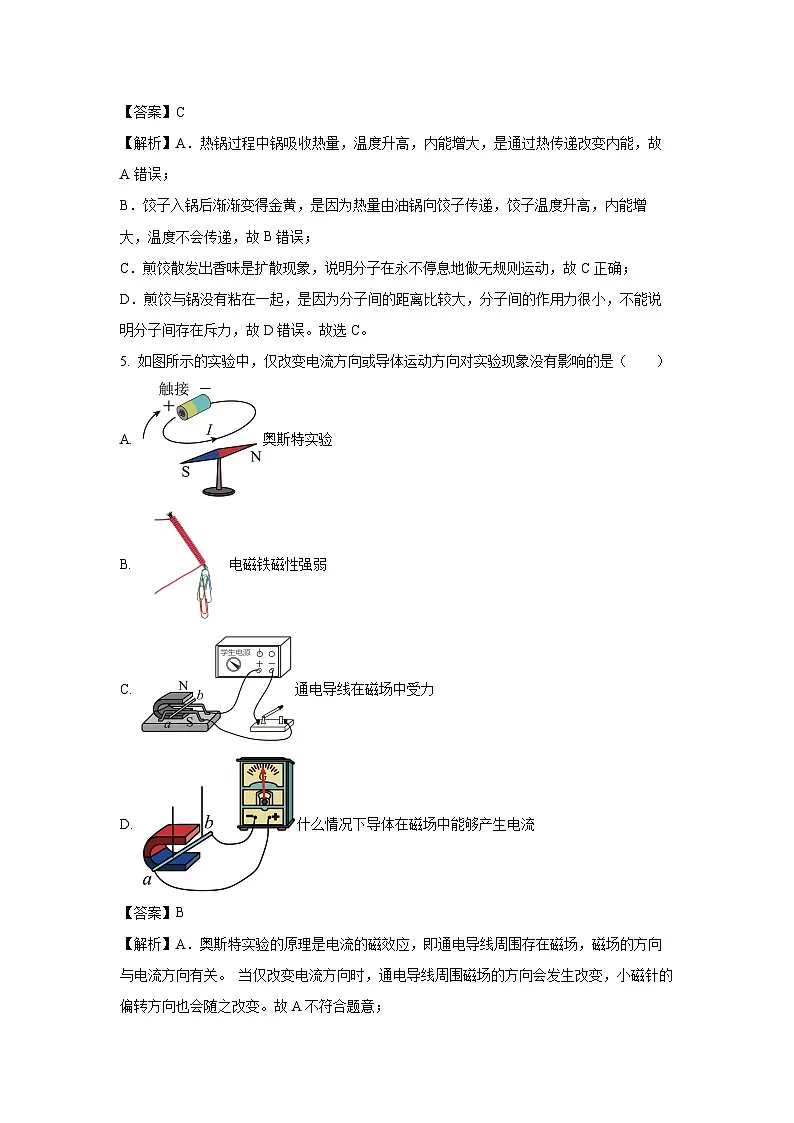

5. 如图所示的实验中，仅改变电流方向或导体运动方向对实验现象没有影响的是（ ）
A. 奥斯特实验
B. 电磁铁磁性强弱
C. 通电导线在磁场中受力
D. 什么情况下导体在磁场中能够产生电流
【答案】B
【解析】A．奥斯特实验的原理是电流的磁效应，即通电导线周围存在磁场，磁场的方向与电流方向有关。 当仅改变电流方向时，通电导线周围磁场的方向会发生改变，小磁针的偏转方向也会随之改变。故A不符合题意；
B．电磁铁磁性的强弱与电流大小、线圈匝数以及有无铁芯有关。当仅改变电流方向时，电磁铁的磁极方向会发生改变，而电磁铁磁性强弱不变，吸引曲别针数目的多少不变，对实验现象没有影响。故B符合题意；
C．通电导线在磁场中会受到力的作用，力的方向与电流方向和磁场方向都有关。 当仅改变电流方向时，通电导线在磁场中受到的力的方向会发生改变，导体ab的运动方向会发生改变。故C不符合题意。
D．电磁感应现象是指闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，灵敏电流计的指针会发生偏转。当导体运动方向没有切割磁感线时，就不会产生感应电流，电流计的指针不会发生偏转。故D不符合题意。故选B。
6. 如图甲是林县人民修建红旗渠时使用的一种简易水平仪——“水鸭子”。其原理图如图乙所示，在水盆中放置一个空碗，并在空碗上放置一根直棍，观察直棍两端点A、B与被测点C是否在同一高度上。下列成语中蕴含的原理与“水鸭子”所运用的原理相同的是（ ）
A. 鱼翔浅底B. 立竿见影
C. 海市蜃楼D. 波光粼粼
【答案】B
【解析】“水鸭子”利用了光的直线传播。
AC．鱼翔浅底、海市蜃楼均属于光的折射现象，故AC不符合题意；
B．立竿见影为光的直线传播现象，故B符合题意；
D．波光粼粼属于光的反射现象，故D不符合题意。故选B。
7. 石碾（niǎn）是我国历史悠久的传统农业生产工具，能够对收获的粮食进行破碎、去壳等加工。如图为小朋友在游乐园体验推石碾乐趣的情景。下列说法正确的是（ ）
A. 图中被推动的石碾属于费力杠杆
B. 手距离石碾中心越远，推动石碾越费力
C. 石碾碾碎粮食，说明力可以改变物体的形状
D. 停止用力，石碾就会停下来，说明力是维持物体运动的原因
【答案】C
【解析】A．石碾被推动的过程中，动力臂大于阻力臂，属于省力杠杆，故A错误；
B．手距离石碾中心越远，动力臂越大，所需的推力越小，推动石碾越省力，故B错误；
C．粮食被石碾碾碎，粮食的形状发生变化，所以是力改变了物体的形状，故C正确；
D．由牛顿第一定律可知，物体的运动不需要力来维持，停止用力，石碾就会停下来，是因为石碾受到了阻力，故D错误。故选C。
8. 如图是小明“探究凸透镜成像的规律”的实验装置，蜡烛、凸透镜、光屏位于图示位置时，在光屏上恰好呈现烛焰清晰的像。下列说法正确的是（ ）
A. 照相机的成像特点与此成像特点相同
B. 将蜡烛向左移动至某一位置，则光屏向右移至合适位置时会再次呈现烛焰清晰的像
C. 只移动透镜，光屏上再次呈现清晰的像时，透镜位于60cm刻度处
D. 在透镜中心贴一不透明且面积大于烛焰的小圆纸片，光屏上就不会成烛焰完整的像
【答案】C
【解析】A．由图可知物距小于像距，蜡烛在凸透镜的一倍焦距和二倍焦距之间光屏上得到一个倒立、放大的实像，而照相机成缩小的像，故A错误；
B．将蜡烛向左移动至某一位置，像距变小，则物距应变大，光屏向左移至合适位置时会再次呈现烛焰清晰的像，故B错误；
C．透镜在60cm刻度处时，物距等于30cm，像距等于20cm，根据光路可逆性，此时成倒立、缩小的清晰像，故C正确。
D．在透镜中心贴一不透明且面积大于烛焰的小圆纸片，其他通过凸透镜的光线仍可成完整的像，由于折射光线变少，所成像变暗，故D错误。故选C。
9. 如图为汽车油箱及某款加油枪加油示意图，油箱中左侧紧贴侧壁固定一长方体传感器，浮子带动滑片随油量的变化升降。加油时，油箱中的气体通过细管a进入空腔，再通过空腔上方的小孔进入油箱，从而保持空腔内有一定的气压。当油位到达细管a的管口时，不再有气体通过细管a进入空腔，空腔内气压发生变化，细管b右侧的圆柱体向左移动，从而插销T被释放，截断向左流动的汽油，完成自动跳枪。下列说法正确的是（ ）
A. 加油过程中，浮子的机械能不变
B. 浮子所受浮力随油量增加而增大
C. 汽油在空腔与加油管之间比在管口处的流速大压强大
D. 当加满油时，不再有气体通过细管a进入空腔，空腔内的气压减小
【答案】D
【解析】A．加油过程中，浮子随油面匀速上升，质量不变，速度不变，则动能不变，高度增加，则重力势能变大，所以机械能变大，故A错误；
B．加油过程中，浮子始终漂浮，浮力等于重力，重力不变，则浮力不变，故B错误；
C．根据流体压强与流速的关系可知，汽油在空腔与加油管之间比在管口处的流速小压强大，故C错误；
D．当加满油时，细管a被堵住，不再有气体进入空腔，小孔处流速大压强小，空腔内的气体只出不进，气压减小，在大气压的作用下导致细管b右侧的圆柱体向左移动，实现了自动跳枪，故D正确。故选D。
10. 如图甲为可燃气体浓度报警器的工作原理图，气敏电阻阻值随可燃气体浓度的变化关系如图乙所示。当环境中可燃气体的浓度超过4％的预设报警值时，报警器红灯亮，发出报警信号。已知触发电磁继电器工作的电流为0.2A，滑动变阻器R2的最大阻值为100，线圈A电阻忽略不计。下列说法正确的是（ ）
A. 工作电路中的L1是红灯
B. 控制电路的电源电压可调范围为4～28V
C. 报警器刚触发报警时，R2最大功率为4W
D. 控制电路电源电压一定时，滑片P上移或线圈A的匝数增加都会使报警器在更大浓度时报警
【答案】C
【解析】A．由图乙可知，气体的浓度越高，气敏电阻的阻值越小，报警时，气敏电阻阻值减小，控制电路的电流增大，线圈A的磁性增强，吸引衔铁，L2亮，所以L2是红灯，故A错误；
B．由图乙可知，可燃气体的浓度为4％时R1=40Ω，刚触发报警时控制电路的电流为I=0.2A，当滑动变阻器连入电路的阻值为0时，电源电压最小为
当滑动变阻器连入电路的阻值为100Ω时，电源电压最大为
所以控制电路的电源电压可调范围为8～28V，故B错误；
C．触发报警时控制电路电流为I=0.2A，根据P=I2R可知，触发报警时滑动变阻器的最大功率为，故C正确；
D．控制电路电源电压一定，触发电磁继电器工作时的控制电路总电阻一定，滑片P上移时R2连入电路的阻值变大，则气敏电阻R1的阻值变小，由图乙可知此时可燃气体浓度变大，即报警器在更大浓度时报警；线圈A的匝数增加会使电磁继电器在更小电流时触发工作，由欧姆定律可知此时气敏电阻的阻值变大，由图乙可知此时可燃气体浓度变小，即报警器在更小浓度时报警，故D错误。故选C。
二、非选择题（本大题共10小题，共40分）
11. 按照计划，我国将在2026年发射“嫦娥七号”月球探测器前往极寒的月球南极寻找水冰（水结成的冰）。发射升空加速阶段火箭内探测器的动能____________（选填“增大”“减小”或“不变”）。规划中的“嫦娥八号”将和“嫦娥七号”组成以月球为主的基地，建立月球互联网，可在地月及星际间利用____________波实现数据信号中转、导航等功能。
【答案】增大 ；电磁
【解析】加速阶段火箭内探测器的质量不变，速度变大，故动能变大。电磁波传播不需要介质，太空没有空气，所以“嫦娥八号”和“嫦娥七号”之间利用电磁波传递信息。
12. 在2025年哈尔滨亚冬会上，中国女子冰球队首秀以2∶1战胜对手。下图所示为冰球比赛场景，击出的冰球能在冰面上继续滑行，是因为冰球具有____________；以冰球为参照物，场边的挡板是____________的。
【答案】惯性 ；运动
【解析】冰球在冰面上继续滑行是因为冰球具有惯性，保持原来的运动状态。以冰球为参照物，场边的挡板的相对位置改变，是运动的。
13. 2025年初，河北省保定市阜平县各地冰瀑纷纷上线，晶帘垂挂、形状各异，呈现出冰柱、冰笋、冰花等各种形态，璀璨夺目，美不胜收。如图所示，此冰瀑与常见的雾凇的物态变化____________（选填“相同”或“不相同”），冰瀑形成过程需要____________热量。
【答案】不相同 ；放出
【解析】冰瀑是水凝固成冰，是凝固现象，雾凇是空气中的水蒸气直接凝华成小冰晶，是凝华现象，冰瀑与常见的雾凇的物态变化不相同；冰瀑形成的过程需要放热。
14. 2025年初，我国科研团队开发了基于GPU并行的快速近场动力学算法，该算法可以使一台功率为1.0×104kW的超级计算机原本需要801小时的计算任务仅需1小时就能完成，节约了大量的电能，电能属于____________（选填“一次”或“二次”）能源。此过程中节约的电能相当于____________t标准煤完全燃烧释放的能量。（标准煤的热值q=3.0×107J/kg）
【答案】 二次 ； 960
【解析】一次能源是指不需要消耗其他形式的能源就能等到的能源，二次能源是指需要消耗其他形式的能源才能得到的能源，电能的获得需要消耗其他能源，故电能属于二次能源
由题可知超级计算机节约的电能为
相当于节约煤的质量为
15. 图甲是容积为1.5L的电热水壶，装满20℃的水，在标准大气压下将水烧开，导线却不热，说明电流通过导线产生的热量很小，这是因为导线的电阻____________（选填“远大于”“远小于”或“等于”）该电热水壶的加热电阻；烧水前电能表的表盘如图乙所示，若电路中只有该电热水壶工作，此次电热水壶烧水的热效率为70％，水刚被烧开时，该电能表的示数为____________kW·h。[水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]
【答案】远小于 ；1032.7
【解析】根据可知，导线的电流和通电时间与电热水壶的加热电阻相同，由于导线电阻远小于电热水壶的加热电阻，因此导线产生的热量小。
容积为1.5L的电热水壶，水的质量是
水吸收的热量为
消耗的电能为
故电能表示数为
16. 根据图1和图2所示实验回答下列问题。
（1）小明在“探究滑动摩擦力的大小与哪些因素有关”时，做了如图1所示的三次实验，实验中弹簧测力计应沿木板水平拉着木块做______运动，根据______知识可知，弹簧测力计的示数等于木块所受的摩擦力大小。请写出一个由甲、乙两实验得出的结论的应用实例：______。
（2）图2是小明“研究定滑轮和动滑轮的特点”的实验，使用______（选填“定”或“动”）滑轮可以省力；在丙实验中，增加悬挂钩码的个数，匀速竖直向上提升弹簧测力计，此装置的机械效率______（选填“变大”“变小”或“不变”）。
【答案】（1）匀速直线 ；二力平衡 ；见解析 （2）动；变大
【解析】【小问1】物体做匀速直线运动时，物体受力平衡，处于平衡状态，根据二力平衡条件可知，摩擦力大小等于拉力大小，所以应该拉着木块做匀速直线运动。由甲、乙实验可知，接触面粗糙程度不变，乙中压力变大，乙中木块受到的摩擦力大，应用实例：自行车刹车时用力捏闸时压力增大，摩擦力增大。体操运动员在单杠上做动作时，手握杆不能太紧，减小手和单杠间的压力，减小摩擦。（合理即可）
【小问2】动滑轮可以省力，定滑轮可以改变力的方向。
动滑轮提升的物体质量变大，由
可知，其机械效率变大。
17. 小明在“测量蜡烛的密度”实验中，器材有：量程为1000g的托盘天平、一个500mL的空矿泉水瓶、一根蜡烛（），如图1所示。
（1）小明将天平放在水平桌面上，调节天平平衡后，分度盘和标尺如图2所示，小明在操作过程中存在的问题是______；
（2）小明改正错误后将天平重新调节平衡，然后将蜡烛放入装满水的矿泉水瓶内，拧紧瓶盖，擦干瓶子外壁的水，再将瓶子放在天平的左盘，在右盘中加减砝码并移动游码至天平再次平衡，如图3所示，装有蜡烛和水的矿泉水瓶的总质量为______g；
（3）打开瓶盖，取出蜡烛后拧紧瓶盖，再用天平称得矿泉水瓶总质量为502g；
（4）将矿泉水瓶中的水全部倒掉，用天平测得空瓶的质量为32g；
（5）根据以上数据可知，蜡烛的质量为______g，蜡烛的密度为______；
（6）小明测得的蜡烛质量比真实值偏______（选填“大”或“小”）；
【拓展】小明将刚才实验中的矿泉水瓶装入一部分水，然后拧紧瓶盖，用天平测得矿泉水瓶的总质量为282g，将瓶子先后正立、倒立放置，如图4甲、乙所示；倒掉水后装入某未知液体，用天平测得其总质量为362g，将瓶子正立放置时情况如图丙所示。若将瓶子倒立放置，未知液体对瓶盖的压强为______Pa。（g取10N/kg）
【答案】（1）游码未调零（2）529 （5）27 ； （6）大 【拓展】
【解析】（1）由图2可知，指针指在分度盘的中线位置时，游码不在标尺左端零刻度线处，所以操作过程中存在的问题是调节天平平衡时，游码没有移到标尺最左端零刻度处。
（2）由图3可知，标尺的分度值为1g，游码对应的刻度值为9g，所以装有蜡烛和水的矿泉水瓶的总质量为
（5）取出蜡烛后拧紧瓶盖，再用天平称得矿泉水瓶的总质量为502g，则蜡烛的质量
空瓶的质量为32g，则蜡烛的体积
则蜡烛的密度
（6）从瓶中取出蜡烛时，沾有部分水，则测得的蜡烛质量等于蜡烛与沾有水的总质量，所以测得的蜡烛质量偏大。
【拓展】已知实验中的矿泉水瓶容积为500mL、质量为32g，装入适量的水后总质量为282g，则装入水的质量为250g，装入水的体积为250mL=250cm3，瓶子正立放置时水深10cm，则瓶子的底面积为
当瓶子倒立放置时，水深12cm，深度增加了2cm；装入某未知液体时测得总质量为362g，则液体质量为m1=362g-32g=330g
正立放置时液体深12cm，计算可得液体体积为
所以液体密度
将瓶子倒立放置，液体深度会增加2cm，即液体深度。所以未知液体对瓶盖的压强
18. 小明设计了如图1甲所示的电路探究并联电路中电流的规律，电源电压为3V。
（1）图乙为小明连接的实物图，则电流表测量的是图甲中______点的电流。小明试触开关，发现两只灯泡不发光，电流表指针大角度偏转，小明把灯泡L1取下，发现灯泡L2正常工作，则故障可能是______。
（2）排除故障后，闭合开关，电流表指针偏转如图丙所示，其读数为______A。
（3）在图乙中只需移动一根导线就能测量通过L1的电流，请你在这根导线上打“×”并用笔画线代替导线将电路正确连接。
（4）小明收集到的实验数据如表一所示（灯泡有a、b、c、d四种规格）。
表一
分析表中数据，小明得出结论：并联电路中，干路电流等于各支路电流之和。小明在完成第1、2组实验后，又进行了第3组实验，这样操作的目的是______。
（5）得出结论后，小明用b、c和d规格的灯泡继续进行实验，得到A点电流如表二所示，则d种规格灯泡在实验中消耗的实际功率为______W。
表二
（6）【拓展】完成实验后，小红用两个定值电阻R0、R1分别替换图1甲中的L1和L2，用一可调电压电源替换原来的电池组（未画出），如图2所示。在保证电路安全的情况下，小红用电流表分别测量A、B、C三点的电流，发现电流表的指针有一次满偏，还有一次偏转的角度为满偏的三分之二，已知通过C点的电流大于通过B点的电流，则所有符合上述要求的情况中，通过C点的电流的最大值与最小值之比为__________。
【答案】（1）A ；短路 （2）0.52 （3）见解析
（4）多次实验，寻找普遍规律（答案合理即可） （5）0.6 （6）13:2
【解析】【小问1】如图乙，电流从正极流出后经电流表后分两支，一支过灯泡L1，另一支过灯泡L2，汇合后经开关回电源负极，因此电流表测干路电流，即电流表在A点测干路电流。两只灯泡不发光，电流表指针大角度偏转，说明灯泡短路，电流表直接和电源接通；小明把灯泡L1取下，发现灯泡L2正常工作，则故障可能是说明短路了。
【小问2】如图丙，电流表选用量程，分度值为0.02A，读数为0.52A。
【小问3】L1和电流表串联，电流表测量通过L1的电流，断开L2接在电流表负接线柱的导线，改接在正接线柱即可，如图
【小问4】第1、2组实验中用的两个灯泡的规格相同，通过两个灯泡的电流相同，可以得到并联电路中干路电流等于各支路电流之和，同时还可以得到通过两个支路的电流相等；又进行了第3组实验，换用不同规格的灯泡，此组实验中通过两个灯泡的电流不相等，可以避免得到通过两个支路的电流相等的错误结论；这样操作的目的是：多次实验，寻找普遍规律，避免结论的偶然性。
【小问5】由表一可知在3V电压下（两节干电池），通过a种规格灯泡的电流为0.26A，通过b种规格灯泡的电流为0.22A，结合表二，b种规格灯泡与c种规格灯泡并联时干路电流为0.5A，则通过c种规格灯泡的电流为
同理可知通过d种规格灯泡的电流为
电源电压为3V，所以d种规格灯泡在实验中消耗的实际功率为
【小问6】①电流表在A点满偏且电流表量程为，则，若B点电流表偏转的角度为满偏的三分之二时，则或，对应或，又因为，所以只有符合要求；
若C点电流表偏转的角度为满偏的三分之二时，则或，对应或，又因为，所以只有符合要求；
②电流表在A点满偏且电流表量程为，则，若B点电流表偏转的角度为满偏的三分之二时，因为支路电流小于干路电流，则B点电流表量程为，则，则，此时，舍去；
若C点电流表偏转角度为满偏的三分之二时，，则，所以，此时符合要求；
③电流表在B点满偏，此时电流表量程只能是，，若C点时电流表偏转的角度为满偏的三分之二，则或，对应或，又因为，故只有符合要求；
若A点时电流表偏转的角度为满偏的三分之二，则，，所以符合要求。
④电流表在C点满偏，此时电流表量程只能是，，若B点时电流表偏转的角度为满偏的三分之二，则或，对应或，又因为，所以只有，符合要求；
若A点时电流表偏转的角度为满偏的三分之二，则，，不符合的要求，舍去。
综上所述，通过C点的电流的最大值为2.6A，最小值为0.4A，最大值与最小值之比为
19. 我国高性能四足机器人约占全球销售份额的70%，下图为我国某公司首创的B2-W四轮足机器狗，它可在全地形上移动，能做出高难度的杂技动作，具体参数如表所示。求机器狗：（g取10N/kg）
（1）最大续航时的平均速度大小；
（2）负载40kg时对水平地面的压强；
（3）在水平面上行驶1min，水平牵引力做的最大功。（解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
【答案】（1）； （2）； （3）3.075×105J
【解析】【小问1】最大续航时的速度为
【小问2】负载40kg时对水平地面的压力
对地面的压强
【小问3】负载最大速度v大=18km/h=5m/s
行驶的最大距离s=vt=5m/s×60s=300m
最大牵引力F牵=0.5G总=0.5×(85kg+120kg)×10N/kg=1025N
牵引力做的最大功W=F牵s=1025N×300m=3.075×105J
20. 如图甲所示，电源电压可调，小灯泡L标有“5V；5W”，滑动变阻器R0规格为“20；2A”，电流表表盘如图乙所示。当电源电压调至10V时，闭合开关S，滑片P移至某一位置时，电流表的示数为1A。
（1）求小灯泡此时的电阻；
（2）求滑动变阻器R0此时消耗的电功率；
（3）若用定值电阻R1替换小灯泡L，且将滑动变阻器R0与R1并联，电流表接入干路中，如图丙所示。若电源电压在25～30V之间任意取值，在保证电路安全的情况下，调节R0的滑片P，可使电流表指针达到满偏。求满足要求的R1的阻值范围。（解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
【答案】（1）5 （2）5W （3）
【解析】【小问1】灯泡的额定电流为
电流表示数为1A，说明灯泡正常发光，小灯泡此时的电阻为
【小问2】滑动变阻器此时消耗的电功率为
【小问3】①当电源电压为30V，a.滑动变阻器连入电路电阻最大时，该支路中的电流为
电流表满偏时，通过的电流为，故
b.当通过滑动变阻器的电流为最大2A时，通过电阻的电流为
电阻的电阻为，此时的电阻在20～30取值符合题意。
②当电源电压为25V时
c.滑动变阻器连入电路电阻最大时，该支路中的电流为：
电流表满偏时，通过的电流为
故的电阻为
d.当通过滑动变阻器的电流为最大2A时，通过电阻的电流为
电阻的电阻为
此时的电阻在14.3～25Ω范围内取值符合题意，因滑片要求滑动，因此不能取值20Ω，故电阻取值范围为： 。组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
a
a
0.52
0.26
0.26
2
b
b
0.44
0.22
0.22
3
a
b
0.48
0.26
0.22
组别
L1规格
L2规格
IA/A
4
b
c
0.5
5
c
d
0.48
空载质量/kg
85
最大负载/kg
120
空载续航时间/h
5
四轮接地面积/cm2
50
空载续航里程/km
100
水平牵引力
0.5G总
负载40kg续航里程/km
50
负载最大速度/（km·h-1）
18
