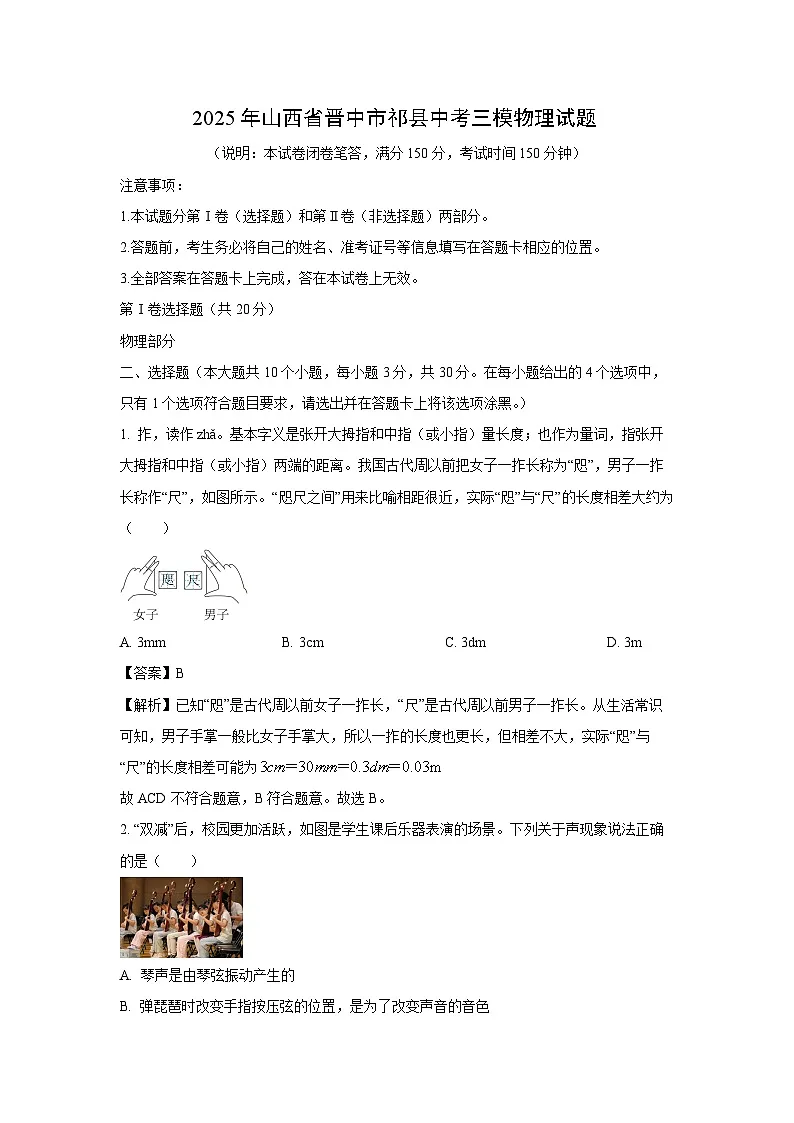

2025年山西省晋中市祁县中考三模物理试卷（解析版）

这是一份2025年山西省晋中市祁县中考三模物理试卷（解析版），共19页。试卷主要包含了本试题分第Ⅰ卷两部分， 如图所示，下列说法正确的是等内容，欢迎下载使用。
注意事项：
1.本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2.答题前，考生务必将自己的姓名、准考证号等信息填写在答题卡相应的位置。
3.全部答案在答题卡上完成，答在本试卷上无效。
第Ⅰ卷选择题（共20分）
物理部分
二、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的4个选项中，只有1个选项符合题目要求，请选出并在答题卡上将该选项涂黑。）
1. 拃，读作zhǎ。基本字义是张开大拇指和中指（或小指）量长度；也作为量词，指张开大拇指和中指（或小指）两端的距离。我国古代周以前把女子一拃长称为“咫”，男子一拃长称作“尺”，如图所示。“咫尺之间”用来比喻相距很近，实际“咫”与“尺”的长度相差大约为（ ）
A. 3mmB. 3cmC. 3dmD. 3m
【答案】B
【解析】已知“咫”是古代周以前女子一拃长，“尺”是古代周以前男子一拃长。从生活常识可知，男子手掌一般比女子手掌大，所以一拃的长度也更长，但相差不大，实际“咫”与“尺”的长度相差可能为
故ACD不符合题意，B符合题意。故选B。

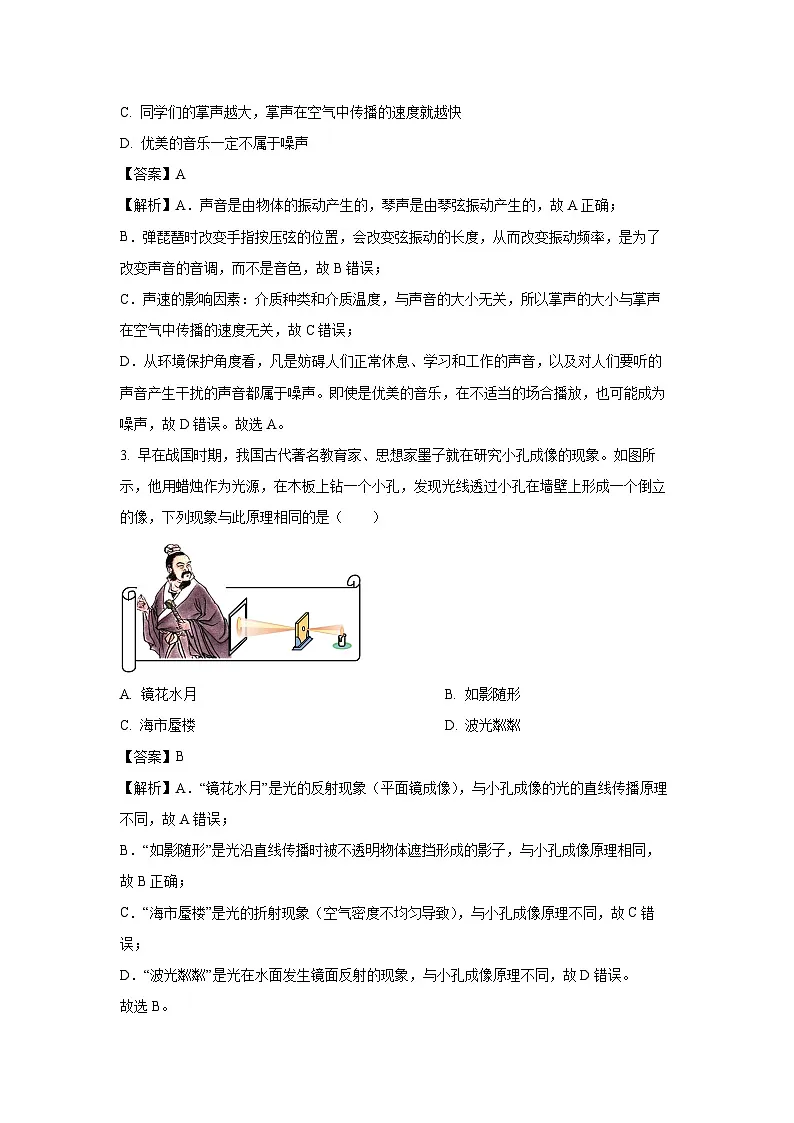

2. “双减”后，校园更加活跃，如图是学生课后乐器表演的场景。下列关于声现象说法正确的是（ ）
A. 琴声是由琴弦振动产生的
B. 弹琵琶时改变手指按压弦的位置，是为了改变声音的音色
C. 同学们的掌声越大，掌声在空气中传播的速度就越快
D. 优美的音乐一定不属于噪声
【答案】A
【解析】A．声音是由物体的振动产生的，琴声是由琴弦振动产生的，故A正确；
B．弹琵琶时改变手指按压弦的位置，会改变弦振动的长度，从而改变振动频率，是为了改变声音的音调，而不是音色，故B错误；
C．声速的影响因素：介质种类和介质温度，与声音的大小无关，所以掌声的大小与掌声在空气中传播的速度无关，故C错误；
D．从环境保护角度看，凡是妨碍人们正常休息、学习和工作的声音，以及对人们要听的声音产生干扰的声音都属于噪声。即使是优美的音乐，在不适当的场合播放，也可能成为噪声，故D错误。故选A。
3. 早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。如图所示，他用蜡烛作为光源，在木板上钻一个小孔，发现光线透过小孔在墙壁上形成一个倒立的像，下列现象与此原理相同的是（ ）
A. 镜花水月B. 如影随形
C. 海市蜃楼D. 波光粼粼
【答案】B
【解析】A．“镜花水月”是光的反射现象（平面镜成像），与小孔成像的光的直线传播原理不同，故A错误；
B．“如影随形”是光沿直线传播时被不透明物体遮挡形成的影子，与小孔成像原理相同，故B正确；
C．“海市蜃楼”是光的折射现象（空气密度不均匀导致），与小孔成像原理不同，故C错误；
D．“波光粼粼”是光在水面发生镜面反射的现象，与小孔成像原理不同，故D错误。
故选B。

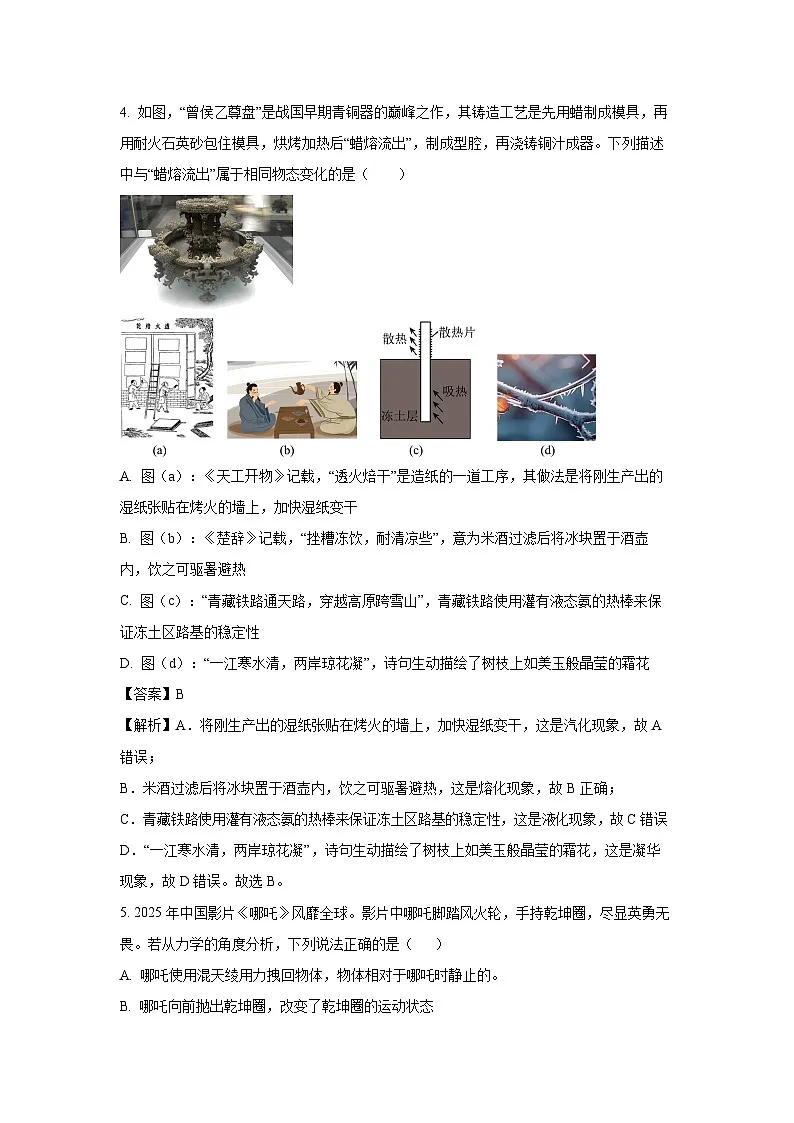

4. 如图，“曾侯乙尊盘”是战国早期青铜器的巅峰之作，其铸造工艺是先用蜡制成模具，再用耐火石英砂包住模具，烘烤加热后“蜡熔流出”，制成型腔，再浇铸铜汁成器。下列描述中与“蜡熔流出”属于相同物态变化的是（ ）
A. 图（a）：《天工开物》记载，“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上，加快湿纸变干
B. 图（b）：《楚辞》记载，“挫糟冻饮，耐清凉些”，意为米酒过滤后将冰块置于酒壶内，饮之可驱暑避热
C. 图（c）：“青藏铁路通天路，穿越高原跨雪山”，青藏铁路使用灌有液态氨的热棒来保证冻土区路基的稳定性
D. 图（d）：“一江寒水清，两岸琼花凝”，诗句生动描绘了树枝上如美玉般晶莹的霜花
【答案】B
【解析】A．将刚生产出的湿纸张贴在烤火的墙上，加快湿纸变干，这是汽化现象，故A错误；
B．米酒过滤后将冰块置于酒壶内，饮之可驱暑避热，这是熔化现象，故B正确；
C．青藏铁路使用灌有液态氨的热棒来保证冻土区路基的稳定性，这是液化现象，故C错误
D．“一江寒水清，两岸琼花凝”，诗句生动描绘了树枝上如美玉般晶莹的霜花，这是凝华现象，故D错误。故选B。
5. 2025年中国影片《哪吒》风靡全球。影片中哪吒脚踏风火轮，手持乾坤圈，尽显英勇无畏。若从力学的角度分析，下列说法正确的是（ ）
A. 哪吒使用混天绫用力拽回物体，物体相对于哪吒时静止的。
B. 哪吒向前抛出乾坤圈，改变了乾坤圈的运动状态
C. 哪吒向前抛出乾坤圈，乾坤圈还能一直向前飞行是因为乾坤圈受到惯性作用
D. 哪吒站在冰封的海面上，他对冰面的压力与冰面对他的支持力是一对平衡力
【答案】B
【解析】A．哪吒使用混天绫拽回物体时，物体在靠近哪吒，物体与哪吒之间位置发生变化，所以物体相对于哪吒是运动，故A错误；
B．哪吒向前抛出乾坤圈，使乾坤圈由静止变为运动，改变了乾坤圈的运动状态 ，故B正确
C．惯性是物体的一种属性，不是力，不能说 “受到惯性作用”。乾坤圈能一直向前飞行是因为乾坤圈具有惯性 ，故C错误；
D．哪吒对冰面的压力作用在冰面上，冰面对他的支持力作用在哪吒身上，这两个力作用在不同物体上，不符合平衡力 “作用在同一物体上” 的条件，不是一对平衡力 ，故D错误。故选B。
6. 如图所示，下列说法正确的是（ ）

A. 甲图：重垂线是利用了重力的方向垂直向下
B. 乙图：船闸是利用了连通器原理
C. 丙图：将自制简易气压计从一楼拿到二十楼，玻璃管内的液柱会下降
D. 丁图：在火车站候车时应站在安全线以外候车是因为流体在流速大的地方压强大
【答案】B
【解析】A．重垂线是利用了重力的方向始终竖直向下制成的，故A错误；
B．上端开口，下端相连通的容器叫连通器，船闸是利用了连通器原理，故B正确；
C．将自制简易气压计从一楼拿到二十楼，大气压随高度增加而减小，因此瓶内气压会使玻璃管内的液柱会上升，故C错误；
D．在火车站候车时应站在安全线以外候车是因为流体在流速大的地方压强小，故D错误。故选B。
7. 如图所示，放在U形磁铁两极间的铝盘下边缘浸在液态水银中，闭合开关S，铝盘会绕水平轴O转动。铝盘转动与下图原理相同的是（ ）
A. B.
C. D.
【答案】C
【解析】通电之后，有从铝盘圆心流向圆周的电流（相当于每根半径都是一个通电导线），通电铝盘在磁场中受到力的作用而运动，与电动机的工作原理相同。
A．司南的原理是磁极间的相互作用力，故A不符合题意；
B．通电导体周围存在磁场，是电流的磁效应，故B不符合题意；
C．通电导体在磁场中受到力的作用而运动，故C符合题意；
D．闭合电路中，导体做切割磁感线运动，产生感应电流，是电磁感应现象实验原理图，故D不符合题意；故选C。
8. 如图所示为坐位体前屈测试仪，只有双手同时触摸感应区且匀速慢推时，显示屏上才会显示最高成绩。手触摸时相当于闭合开关，显示屏用灯泡表示，下列符合该原理的电路图为（ ）
A. B.
C. D.
【答案】A
【解析】根据题目信息，只有双手触摸且匀速慢推才能显示成绩，即双手触摸和匀速慢推的关联开关同时闭合灯泡才会发光，两个开关S1，S2互相影响，是串联关系，再和灯泡串联，故A符合题意，BCD不符合题意。故选A。
9. 潜水艇是维护海洋权益的关键装备，如图为某潜水艇在海水中的运行状态示意图。潜水艇在水中处于悬浮状态，某时刻其由水下的甲位置下潜到乙位置，则下列说法正确的是（ ）
A. 若潜水艇浮出水面且处于漂浮状态时，其所受到的浮力大于自身重力
B. 潜水艇在水下由甲位置下潜到乙位置的过程中，其受到的浮力不变
C. 潜水艇由甲位置下潜到乙位置的过程中，潜水艇底部受到水的压强不变
D. 潜水艇是靠改变自身浮力的大小来实现上浮和下沉的
【答案】B
【解析】A．潜水艇漂浮时，根据漂浮条件，浮力等于自身重力，故A错误；
B．潜水艇从甲到乙，排开液体体积不变（自身体积不变），液体密度不变，由可知，浮力不变，故B正确；
C．从甲到乙，深度增加，根据，水的压强增大，故C错误；
D．潜水艇是靠改变自身重力实现上浮和下沉，不是改变浮力，故D错误。故选B。
10. 图甲为家用燃气报警器的部分电路示意图，其中控制电路中的是气敏电阻，它的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到6%时报警，出厂测试时∶控制电路的电源电压为3V且保持恒定，闭合开关、，移动滑动变阻器滑片的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中红灯亮起而报警（电磁铁线圈的阻值忽略不计）。下列说法正确的是（ ）
A. 控制电路通电后，电磁铁上端为S极
B. 若要红灯亮时发出警报声，可在灯两端并联一扬声器
C. 要达到出厂预设值，滑动变阻器接入电路的阻值为40Ω
D. 若要报警器报警时的燃气浓度值更低一些，可适当向下移动滑动变阻器的滑片
【答案】D
【解析】A．根据安培定则，控制电路通电后，电磁铁上端应为N极（电流方向决定磁极），故A错误；
B．在灯L两端并联扬声器会导致工作电路电流分流，可能使红灯亮度不足或报警失效，正确做法应串联扬声器，故B错误；
C．由图乙可知，燃气浓度6%时，R₁=30Ω根据欧姆定律，总电阻
滑动变阻器应接入电路的电阻值为R₂=R-R₁=100Ω-30Ω=70Ω，故C错误；
D．要使报警浓度降低，需增大电路灵敏度（即减小触发电流）。向下移动滑片减小R₂阻值，可使相同燃气浓度（R₁更大时）就能达到触发电流，故D正确。故选D
第II卷非选择题（共100分）
八、实验探究题（31题5分，32题7分，33题6分，34题2分，35题4分，共24分）
11. “烽火连三月，家书抵万金”，秦代木牍是我国最早的家信实物。小源国庆期间参观博物馆，发现“秦代木牍”的展示柜中放置着凸透镜，如图甲所示，他通过凸透镜观察到正立放大的像，但他觉得凸透镜功能不仅如此，所以他设计了如下实验：
（1）小源同学通过实验探究凸透镜成像的规律，所用器材有凸透镜、光屏、高度为6cm的光源、卷尺等，下表是部分成实像的实验数据：
从这些数据可以得出，小源所使用的凸透镜焦距为__________cm；
（2）实验前，为了使像成在光屏中央，应在光具座上调节烛焰、凸透镜、光屏，使三者的中心在__________；
（3）调节好实验器材后，小源移动蜡烛和光屏的位置，直至在光屏上观察到清晰的像，如图乙，生活中_________（选填“照相机”或“投影仪”）就是利用这一成像原理制成的；若将蜡烛向右移动25cm，移动光屏，可得到清晰的__________（选填“放大”或“缩小”）实像；
（4）小源将蜡烛远离凸透镜，要再次在光屏上得到清晰的像，若不移动光屏，可在蜡烛和凸透镜之间再放上一个焦距合适的__________眼镜（选填“近视”或“远视”）。
【答案】（1）10.0 （2）同一高度 （3）照相机 ；放大 （4）近视
【解析】【小问1】根据凸透镜成像规律可知，当物距等于像距等于2倍焦距时，成倒立等大的实像，根据题意可知，像的高度为6cm，由表格数据可得，当像的高度为6cm时，物距为20cm，此时物距等于2倍焦距，即
因此小源所使用的凸透镜焦距为10cm。
【小问2】在实验中，为使像能成在光屏的中心，应在光具座上调节烛焰、凸透镜、光屏三者的中心在同一高度，便于观察像的性质。
【小问3】图乙中，物距为
像距为
根据凸透镜成像规律可知，此时成倒立缩小的实像，照相机就是利用这一原理制成的。
若将蜡烛向右移动25cm，则物距为
物距在1倍焦距与2倍焦距之间，移动光屏，可以得到正立放大的实像。
【小问4】小源将蜡烛远离凸透镜，物距增大，根据凸透镜成实像时，物远像近像变小的特点可知，像距减小，若不移动光屏，要想在光屏上得到清晰的像，应使用近视镜片，因近视眼镜是凹透镜，对光线有发散作用，可以使像推迟会聚，因此可在蜡烛和凸透镜之间再放上一个焦距合适的近视眼镜。
12. 小花做“伏安法测定值电阻阻值”的实验，用到的器材有：电源（电压保持不变），电流表、电压表和滑动变阻器各1只、1个待测电阻（约为）、导线若干、开关1个。
（1）该实验的原理是______；
（2）如图甲所示是实验电路图，请用笔画线代替导线，将实验电路连接完整（要求：滑动变阻器的滑片向右移动时，电流表示数变大）______；
（3）闭合开关，电流表如图乙所示，造成该现象的原因可能是（ ）（填序号）；
A. 电流表正负接线柱接反
B. 电阻R短路
C. 电流表未调零
D. 滑动变阻器最大阻值过小
（4）排除故障，闭合开关，在移动滑动变阻器滑片P的过程中小花发现：电压表示数变小时，电流表示数反而变大。出现这种现象的原因可能是______；
（5）排除故障后再次闭合开关，某次测量时两表示数如图丙所示，则该次测得的阻值为______。为了让测量结果更准确，接下来小花适当增大电阻R两端的电压，并进行了多次测量计算出了待测电阻R的阻值，其目的是（ ）（填序号）；
A．寻求普遍规律，避免实验偶然性
B．求平均值，减小实验误差
（6）利用本实验器材还能完成下列哪个实验（ ）（填序号）；
A. 探究电流与电压的关系
B. 探究电流与电阻的关系
（7）另一位同学小林根据自己的实验数据绘制出定值电阻和小灯泡的I-U图像如图丁所示，试分析图像中A、B、C三个点里电阻最大的是______点（选填“A”、“”或“”）。
【答案】（1） （2）见解析 （3）A （4）电压表并联在滑动变阻器两端
（5）5.5 ；B （6）A （7）B
【解析】【小问1】伏安法测定值电阻阻值的实验中分别用电压表测出定值电阻的电压，电流表测出定值电阻的电流，再根据公式求出定值电阻的阻值，故测定值电阻的阻值实验原理是。
【小问2】滑动变阻器的滑片向右移动时，电流表示数变大，即滑动变阻器接入电路的阻值变小，所以应该把滑动变阻器的右下接线柱与定值电阻右接线柱连接在一起。作图如下
【小问3】闭合开关，电流表如图乙所示，指针左偏，则是因为电流表正负接线柱接反了，故选A。
【小问4】串联电路中，当电路中电流增大时，根据，定值电阻两端电压会变大，再根据分压规律可知滑动变阻器的电压会变小，因此此时的电压表可能是并联在了滑动变阻器两端。
【小问5】由甲图可知，电压表选用小量程，分度值为0.1V，电流表选用小量程，分度值为0.02A，则乙中电压表示数为1.1V，电流表示数为0.2A，则该次测得的阻值为
本实验是测量类实验，接下来小花适当增大电阻R两端的电压，并进行了多次测量计算出了待测电阻R的阻值，其目的是求平均值，以减小实验误差，故选B。
【小问6】根据现有的实验器材，只有一块定值电阻因此不满足“探究电流与电阻的关系”的实验，通过调节滑动变阻器可以多次改变定值电阻的电压和电流，因此还可以做“探究电流与电压的关系”的实验，故选A。
【小问7】根据图像分析，灯泡电阻因受温度的影响而逐渐变大，所以，而B、C两点的电压相同，B的电流小于C的电流，根据可知，所以B点的电阻最大
13. 在跨学科实践活动中，同学们以“杆秤”为主题开展研究。
（1）查阅资料，认识杆秤构造和工作原理。如图a杆秤是由带有秤星（刻度）的秤杆、秤砣、秤盘、提纽等组成；杆秤使用时利用到杠杆的平衡条件为：________（用公式表示），图a中使用提纽________（1/2）时，杆秤的量程更大；
（2）制作一个简易杆秤。
材料：一根长度约为30cm的木制筷子，一个小盆，一个10g的砝码，一个40g物体，2g的物体若干，细线若干，一把刻度尺，一支记号笔等。
步骤：
①在筷子的一端刻一个槽A，在距离槽A稍近处再刻一个槽B把小盆挂在槽A处作秤盘，在槽B处系一根细线作为提纽；
②用细线系一个10g的砝码，作为秤砣。空秤盘时，调节秤砣的位置使秤杆水平平衡，这时细线在秤杆上的位置为秤的定盘星O，用记号笔标记此位置，即为零刻度线，该步骤的目的是________；
③小明仔细观察，发现筷子粗细不均匀，根据杠杆平衡条件可知，秤杆的刻度是________的（选填“均匀”或“不均匀”）。定刻度时，小丽和小华分别采用了以下不同的方法：小丽先在秤盘上放2g物体，手提提纽，移动秤砣，使杆秤水平平衡，在秤盘所挂位置上标上2g，然后在秤盘上放4g物体……按上述方法直至标出所有刻度；小华在秤盘中放40g物体，手提提纽，移动秤砣，使秤杆水平平衡，此时，标记系秤砣的细线在秤杆上的位置C，并记为40g，在定盘星O到C之间分成20等份，每一格就表示________g。你认为________方法更合理。
【答案】（1） ；1
（2）②消除杆秤自重影响 ③均匀 ； 2 ；小华
【解析】【小问1】杆秤使用时属于杠杆，杠杆的平衡条件为，使用提纽1时，物体对杆秤拉力的力臂更小，当秤砣在同一位置时，秤砣对杆秤拉力的力臂更大，根据杠杆的平衡条件可知，秤砣质量一定时，所测物体的质量更大，杆秤的量程更大。
【小问2】②空秤盘时，调节秤砣的位置使秤杆水平平衡，此时寻找秤杆重力的平衡点，即秤杆的重力由手施加的拉力抵消，避免杆秤自重对实验产生的影响，这时细线在秤杆上的位置为秤的定盘星O，用记号笔标记此位置，即为零刻度线。
③当秤盘中不放任何物体时，调整秤砣的位置使杆秤平衡，在此时秤砣细线对应杆秤的位置上标为零刻度线，根据杠杆的平衡条件，有
当物体的质量为m，则
则，故长度与质量是一次函数关系，因而刻度是均匀的。
在定盘星O到C之间分成20等份，OC之间表示40g，则每一格就表示。
因为杆秤的刻度是均匀的，小华挂上40g物体后，标出40g对应的刻度，可将0到40g刻度之间平均分20等分，这样的操作更简单易行，所以小华的方法更合理。
14. 刚结束的体育测试中立定跳远是必测项目，无论超常还是失常发挥，都是同学们人生的一次重要的经历。同学们在测试中有这么一些说法：看人家XXX新鞋就是抓地；还是最先测的人得便宜，脚踩的地方没磨平；脚踝部位土太多了，打滑了，差点摔倒，用不上力；……请你根据以上说法，提出一个可以探究的问题：____________________，针对上述情况。请你给下-界参加立定跳远的学生或工作人员提出一个可行性的意见来____________________。
【答案】见解析 ；见解析
【解析】根据题意，提出探究的问题为“立定跳远的成绩是否受到鞋子抓地 力、测试顺序和地面状况的影响？”针对参加立定跳远的学生来说，选择抓地力较好的运动鞋，以提高测试成绩。
15. 小源学习电阻知识后知道盐水是导体，且导体的电阻有大小之分，他猜想盐水的电阻可能与盐水的浓度有关，请你帮他设计实验，验证猜想。（该题可以画图解释）
实验器材:____________________________________________________；
实验步骤:____________________________________________________；
结论:____________________________________________________。
【答案】见解析
【解析】实验中探究盐水浓度与导电性的关系，需要控制其他条件不变，选择的实验器材有：电源、开关、电流表、导线、定值电阻、两种浓度不同的盐水、烧杯、两块完全相同的金属片。
实验步骤为：将一定量盐水倒入烧杯中，再将两个金属片平行插入盐水一定深度中，用导线将电源、开关、定值电阻、电流表以及两个金属片依次串联在一起；
②闭合开关，记录电流表的示数为I1；
③将烧杯中的盐水换为另一种浓度的盐水，保持盐水体积相同，然后将金属片以相同距离插入到盐水的相同深度 重新实验，记录电流表示数为I2。
若，则盐水的导电率与盐水的浓度无,关；若，则盐水的导电率与盐水的浓度有关。
九、综合应用题（36题4分，37题3分，38题5分，39题2分，40题6分，41题6分，共26分）
16. 某同学在错题记录本上记录了如下错题，请你帮他找出错误之处、分析错因并写出正确解答过程。
【答案】 ①. 将两种液体的密度取平均值 ②. 见解析 ③. 见解析
【解析】密度是质量与体积的比值，因此在计算混合液体的密度时，需要考虑两种液体的体积，题目中直接将两种液体的密度取平均值是错误的。
香油的体积为
花生油的体积为
调和油的平均密度
17. 阅读《“红色精灵”：“晴天霹雳”催生的奇观》，并回答问题。
“红色精灵”：“晴天霹雳”催生的奇观
闪电是怎么形成的？我们可以想象把大气分割成无数个空气团。因为地表的组成复杂多样，有植被、土壤、建筑、水体等，所以地表反射光波的能力不等，这使得空气团的温度不尽相同。空气团好比一个热泡。由于不同温度的热泡浮力不同，上升速度便有快有慢。快速上升的热泡会挤压其上方和周边上升速度慢的热泡，使它们在剪切力的作用下产生向其后方运动的下沉拖曳流，对流（热泡之间的相对运动）就产生了。
对流导致相邻热泡中的粒子之间产生了碰撞与摩擦，摩擦起电使粒子带上电荷。对流越强，持续时间越长，粒子所带的电荷就越多。电荷有正有负，当携带同一电荷的热泡群中总电荷累积到一定量，又与地面或附近带相反电荷的另一个热泡群之间产生高压，此时电流在导电气道中因碰撞会产生火花，就形成了闪电，并且导电气道的特征使闪电呈枝状。
如果热泡群中水汽含量较多，上升降温过程中就会生成云，所以人们经常看到乌云滚滚、电闪雷鸣的场景。但是，如果热泡群比较干燥，水汽含量较少，上升过程中就无法形成云，难得一见的“晴天霹雳”就出现了。
“红色精灵”是“晴天霹雳”的一种衍生产品。闪电的温度可高达17000℃以上，使周围的物质离子化，继而形成了高速上升的气流，有时气流呈现喷射状。通过图片，我们可以看到“红色精灵”像一朵美丽的郁金香绽放在天空：下部放射状的闪电是它的叶，中部闪电产生的高温高速离子流（同时撞击氮、氧分子）是它的茎，上部是离子流在磁场的作用下形成了花朵。
请根据上述材料，回答下列问题：
（1）“红色精灵”像一朵美丽的郁金香绽放在天空。中部的茎实际是___________。
（2）上升的空气团是由于___________而带上电荷。
（3）写出一条生活中防雷避雷的措施___________。
【答案】（1）高温高速离子流 （2）摩擦 （3）在建筑物顶端加装避雷针
【解析】【小问1】根据材料可知，中部闪电产生的高温高速离子流（同时撞击氮、氧分子）是“郁金香”的茎。
【小问2】根据材料可知，空气团上升过程中，其中的粒子之间产生了碰撞与摩擦，摩擦起电使粒子带上电荷。
【小问3】生活中防雷避雷的措施有很多，比如在高层建筑上安装避雷针 ；雷雨天气不在大树下避雨等。
18. 如图所示“超级快充”手机充电器极大地缩短了充电时间，方便了人们的生活。请回答：
（1）若充电器的输出电压不变，请分析它是增大哪一个物理量实现超级快充的？
（2）若给“超级快充”手机充电器搭配同材料但较细的充电线，充电时该充电线会发热显著甚至引发火灾，请用物理知识分析该充电线发热显著的原因。
【答案】（1）见解析 （2）见解析
【解析】【小问1】在输出电压不变的情况下，根据P=UI可知，需要增大充电电流，来增大充电功率，实现超级快充。
【小问2】根据影响导体电阻的因素可知：在其它条件一定时，导线越细，导线的电阻越大；根据焦耳定律Q=I2Rt可知，当电流和通电时间一定时，导线电阻越大，充电过程中产生的热量越多，从而发热显著。
19. 小明观察到汽车驾驶座位右前方都安装一个后视镜，如图甲所示。爸爸说开车时可通过调节后视镜观察到坐在后排的小明的一些情况。请在图乙中画出A处爸爸眼睛通过后视镜看到B处小明的光路图。
【答案】见解析
【解析】根据平面镜成像，画出B处小明的对称点，即为小明的像点B'，爸爸的眼睛和小明的像点在同一条直线上，连接AB'与镜面的交点为入射点，B点与入射点的连线为入射光线，A点与入射点的连线为反射光线，作图如下所示：
20. 据统计，全国发生的车祸中有半数以上是由于超速、超载引起的。我市加大了道路交通安全监控管理力度，将“区间测速”作为判断是否超速的依据之一。所谓的“区间测速”，就是在两监测点安装监控和测速探头，测出同一辆车通过两个监测点的时间，再根据两点间的距离算出该车在这一区间路段的平均车速，如果这个平均车速超过了该路段的最高限速，即被判为超速。若监测点A、B相距18km，全程限速40km/h，由“电子眼”抓拍到装有沙子的某型号货车通过两个监测点的速度分别为30km/h和45km/h，通过A、B两个监测点的时间为20min。问:
（1）按照规定，载货车辆车轮对地面的压强超过7×105Pa即被判为超载。该型号货车部分参数如表所示。利用表中参数计算，该货车在不超载的情况下，在水平路面上运动时最多能装沙子的体积为多少?（ρ沙=2.0×103kg/m3，g取10N/kg）
（2）该货车在某段平直公路上运动60s的速度-时间图像如图所示。这段时间内发动机完全燃烧柴油0.2kg，已知发动机的效率η=40%，柴油的热值q=4.5×107J/kg，则货车在这段时间内运动受到的阻力为多大？
【答案】（1）8m3 （2）6000N
【解析】【小问1】由题意可知，货车与货物受到的总重力大小等于其对地面压力的大小，则货车与沙子的最大重力为G总=F压最大=p最大S=7×105Pa×0.3m2=2.1×105N
货车能装的沙子的最大重力为G沙=G总-G车=2.1×105N-5×104N=1.6×105N
沙子的最大质量为
沙子的最大体积为
【小问2】由图像可知，这段时间内货车做匀速直线运动，受力平衡，水平方向上受到的牵引力大小等于受到的阻力大小，该段时间内牵引力做的功为W=ηqm油=40%×0.2kg×4.5×107J/kg=3.6×106J
由图像可知货车行驶的路程为s=vt=10m/s×60s=600m
则可得货车在这段时间内运动受到的阻力为
21. 如图甲所示，是一加高颜值实用加热杯垫，可以随时加热咖啡茶饮，还可以加热面包等小零食，深受上班族的喜爱，其等效电路结构如图乙所示。已知：该杯垫额定电压为220V，和为完全相同的发热电阻，是规格为“250Ω，1A”的滑动变阻器，只起调节电流作用，不对外加热。S、闭合时，通过控制的通断，可以使电器处于高温挡或中温挡，高温挡正常加热功率为484W；S闭合，、均断开时，电器处于低温挡，移动滑片，可以手动调节低温挡的加热功率。试计算：
（1）的阻值；
（2）加热杯垫以中温挡正常工作5min，求发热电阻产生的热量；
（3）物理老师将该杯垫接入家庭电路中单独工作，在使用高温挡加热过程中，观察到电能表（如图丙所示）的转盘3min内转了60转，求此时电路的实际电压。
【答案】（1）200Ω （2） （3）200V
【解析】【小问1】由电路图知当S、S1闭合时，S2断开，只有电阻R1工作，总电阻较大，由可知，电器处于中温挡；当S、S1闭合时，S2再闭合，电阻R1、R2并联，总电阻较小，由可知，电器处于高温挡；由于R1和R2为完全相同的发热电阻，所以两电阻的功率相同，为高温挡功率的一半，即中温挡的功率为
由得R1的阻值
【小问2】加热杯垫以中温挡正常工作5min，发热电阻产生的热量
【小问3】杯垫3min消耗电能为
加热功率为
由可得，在使用高温挡加热过程中的总电阻
由可得，此时电路的实际电压物距u/cm
15.0
17.5
20
22.5
25
30
32.5
像高h/cm
18.0
9.0
6.0
4.5
3.6
3.0
2.6
错题记录
错题改正
将质量为50g，密度为0.93g/cm3的香油与质量为500g密度为0.9g/cm3的花生油混到一起，制成调合油炒菜会更香。请你计算此时调和油的平均密度。
解：
错误之处：________________
错因分析：________________
正确解答：写出公式代入数据，不必计算________________
货车自重
5×104N
轮胎触地总面积
0.3m2
车厢容积
10m3
