2025年山东省烟台市中考物理试卷及答案

这是一份2025年山东省烟台市中考物理试卷及答案，共20页。试卷主要包含了单项选择题，多项选择题，填空题，作图和阅读题，实验探究题，计算题等内容，欢迎下载使用。

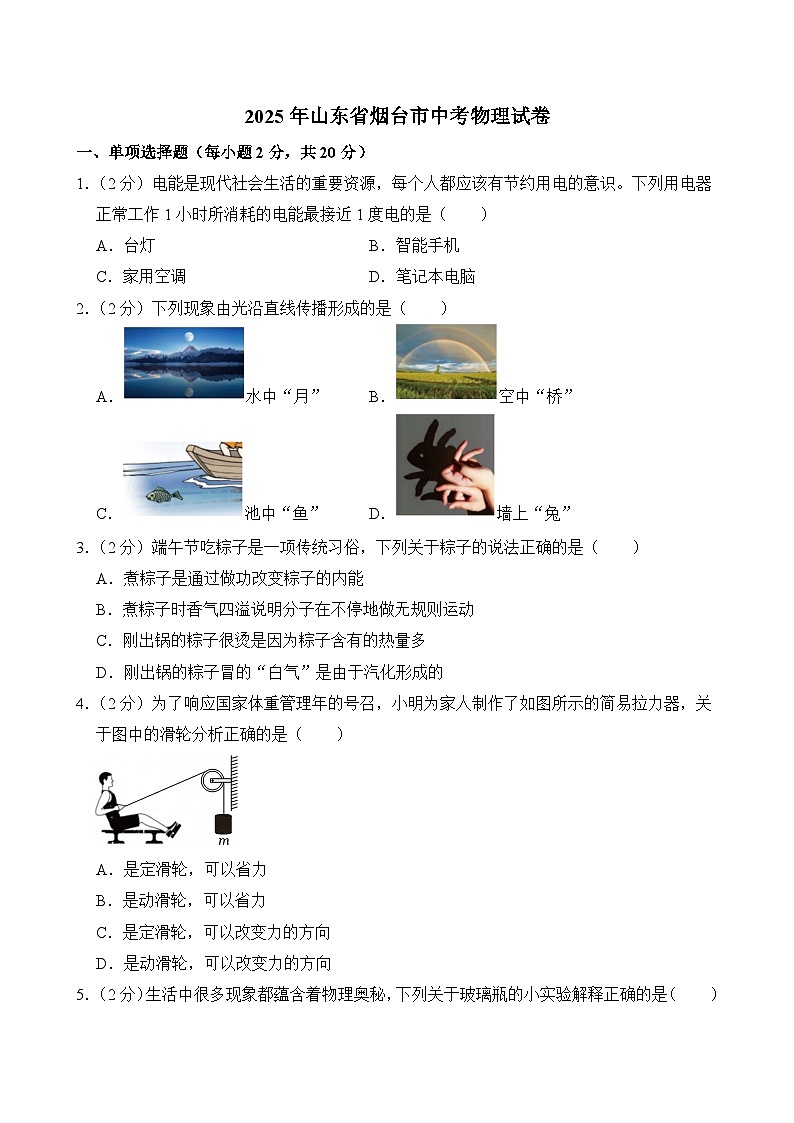

1．（2分）电能是现代社会生活的重要资源，每个人都应该有节约用电的意识。下列用电器正常工作1小时所消耗的电能最接近1度电的是（ ）
A．台灯B．智能手机
C．家用空调D．笔记本电脑
2．（2分）下列现象由光沿直线传播形成的是（ ）
A．水中“月”B．空中“桥”
C．池中“鱼”D．墙上“兔”
3．（2分）端午节吃粽子是一项传统习俗，下列关于粽子的说法正确的是（ ）
A．煮粽子是通过做功改变粽子的内能
B．煮粽子时香气四溢说明分子在不停地做无规则运动
C．刚出锅的粽子很烫是因为粽子含有的热量多
D．刚出锅的粽子冒的“白气”是由于汽化形成的
4．（2分）为了响应国家体重管理年的号召，小明为家人制作了如图所示的简易拉力器，关于图中的滑轮分析正确的是（ ）
A．是定滑轮，可以省力
B．是动滑轮，可以省力
C．是定滑轮，可以改变力的方向
D．是动滑轮，可以改变力的方向

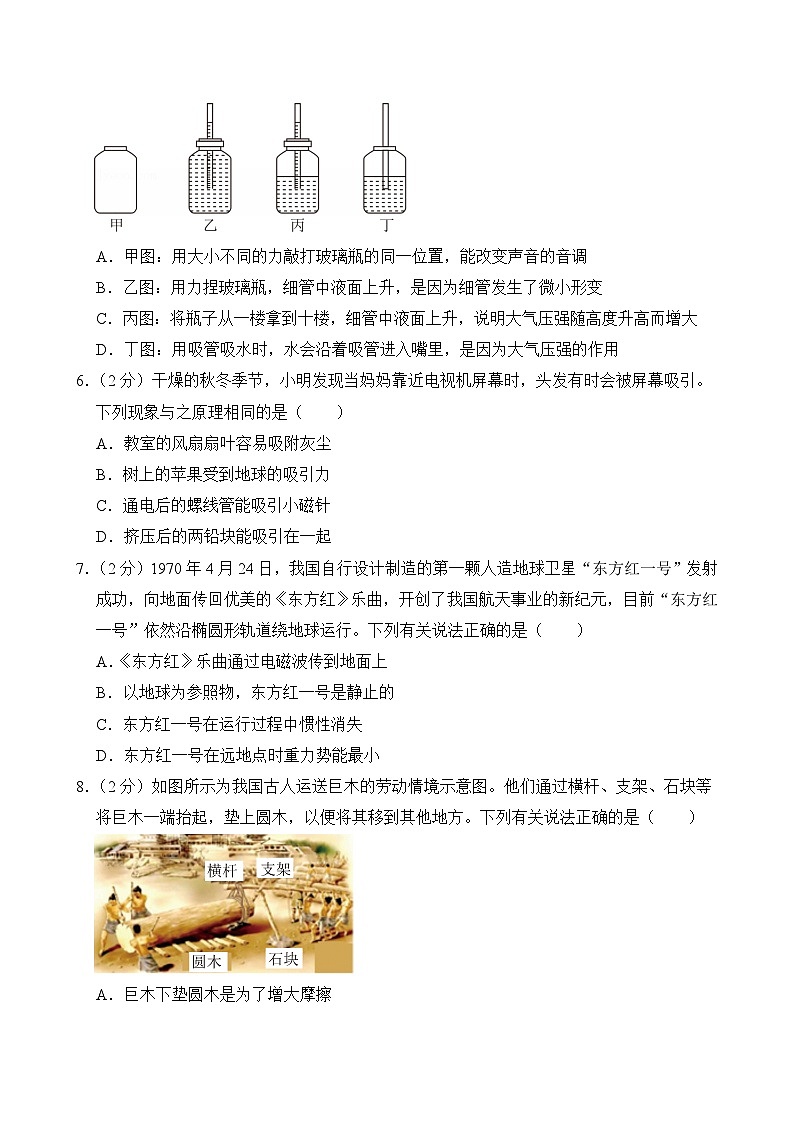

5．（2分）生活中很多现象都蕴含着物理奥秘，下列关于玻璃瓶的小实验解释正确的是（ ）
A．甲图：用大小不同的力敲打玻璃瓶的同一位置，能改变声音的音调
B．乙图：用力捏玻璃瓶，细管中液面上升，是因为细管发生了微小形变
C．丙图：将瓶子从一楼拿到十楼，细管中液面上升，说明大气压强随高度升高而增大
D．丁图：用吸管吸水时，水会沿着吸管进入嘴里，是因为大气压强的作用
6．（2分）干燥的秋冬季节，小明发现当妈妈靠近电视机屏幕时，头发有时会被屏幕吸引。下列现象与之原理相同的是（ ）
A．教室的风扇扇叶容易吸附灰尘
B．树上的苹果受到地球的吸引力
C．通电后的螺线管能吸引小磁针
D．挤压后的两铅块能吸引在一起
7．（2分）1970年4月24日，我国自行设计制造的第一颗人造地球卫星“东方红一号”发射成功，向地面传回优美的《东方红》乐曲，开创了我国航天事业的新纪元，目前“东方红一号”依然沿椭圆形轨道绕地球运行。下列有关说法正确的是（ ）
A．《东方红》乐曲通过电磁波传到地面上
B．以地球为参照物，东方红一号是静止的
C．东方红一号在运行过程中惯性消失
D．东方红一号在远地点时重力势能最小
8．（2分）如图所示为我国古人运送巨木的劳动情境示意图。他们通过横杆、支架、石块等将巨木一端抬起，垫上圆木，以便将其移到其他地方。下列有关说法正确的是（ ）
A．巨木下垫圆木是为了增大摩擦
B．支架下垫上面积较大的石块是为了增大压强
C．人的位置远离支架可以更容易将巨木抬起
D．支架的位置远离巨木可以更容易将巨木抬起

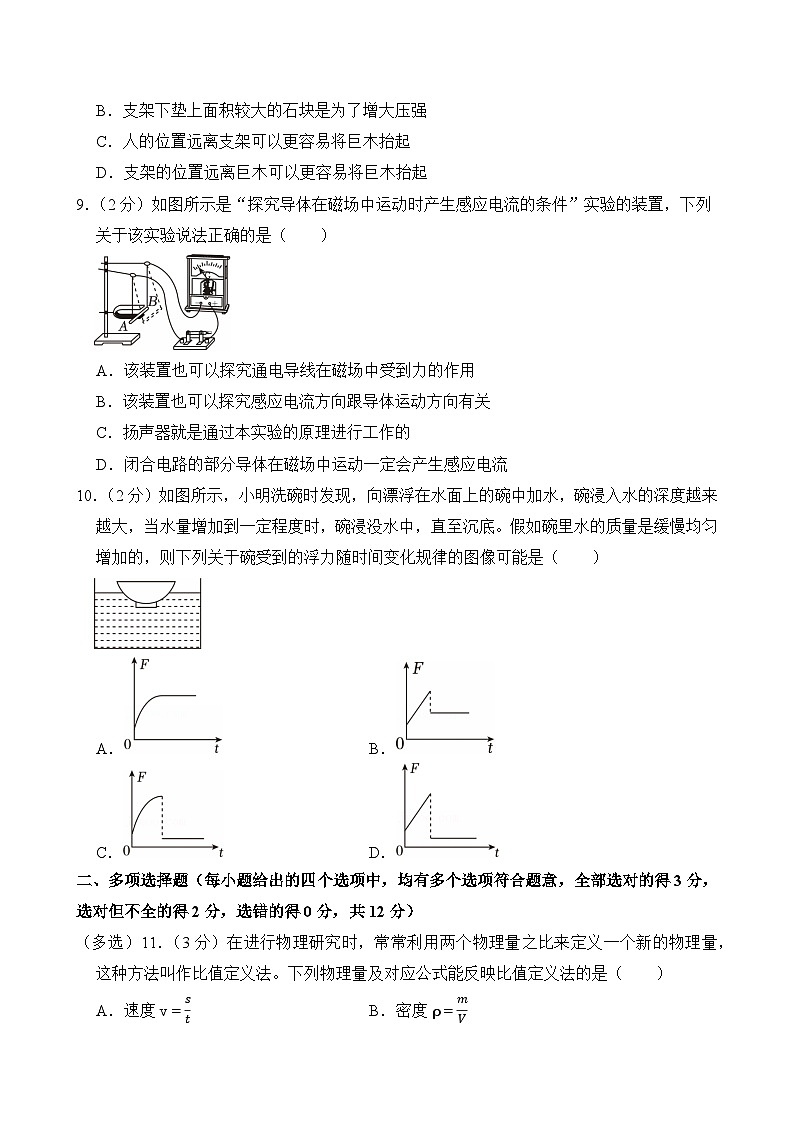

9．（2分）如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验的装置，下列关于该实验说法正确的是（ ）
A．该装置也可以探究通电导线在磁场中受到力的作用
B．该装置也可以探究感应电流方向跟导体运动方向有关
C．扬声器就是通过本实验的原理进行工作的
D．闭合电路的部分导体在磁场中运动一定会产生感应电流
10．（2分）如图所示，小明洗碗时发现，向漂浮在水面上的碗中加水，碗浸入水的深度越来越大，当水量增加到一定程度时，碗浸没水中，直至沉底。假如碗里水的质量是缓慢均匀增加的，则下列关于碗受到的浮力随时间变化规律的图像可能是（ ）
A．B．
C．D．
二、多项选择题（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，选错的得0分，共12分）
（多选）11．（3分）在进行物理研究时，常常利用两个物理量之比来定义一个新的物理量，这种方法叫作比值定义法。下列物理量及对应公式能反映比值定义法的是（ ）
A．速度v=stB．密度ρ=mV
C．电流I=URD．电功率P＝UI
（多选）12．（3分）中华优秀传统文化博大精深，处处蕴含着古人的智慧和情怀。下列对古诗词中涉及的物理现象解释正确的是（ ）
A．“可怜九月初三夜，露似真珠月似弓”——露的形成是汽化吸热
B．“夜来城外一尺雪，晓驾炭车辗冰辙”——冰的形成是凝固吸热
C．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝华放热
D．“斜月沉沉藏海雾，碣石潇湘无限路”——雾的形成是液化放热
（多选）13．（3分）科技发展对人类社会进步具有积极意义。下列关于科技应用的原理正确的是（ ）
A．甲图：拦河坝上窄下宽的设计利用了连通器的原理
B．乙图：磁悬浮列车利用磁极间的相互作用实现了车体的悬浮
C．丙图：潜水器主要通过改变自身重力实现上浮和下沉
D．丁图：飞机获得的升力利用了流体压强与流速的关系
（多选）14．（3分）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联
B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流
D．若甲为电流表，则乙可能为电压表
三、填空题（每小题3分，共15分）
15．（3分）为保护听力，我们可以从声音的产生、传播和接收三个方面控制噪声。射击运动员训练时戴耳罩是从声音的 方面进行控制；图书馆中规定不能大声喧哗是从声音的 方面进行控制；家庭窗户安装真空双层玻璃是从声音的 方面进行控制。
16．（3分）潍烟高铁建成后，烟台正式迈入“全域高铁”时代。潍烟高铁烟台境内长约204km，若列车平均速度为170km/h，则列车在烟台境内行驶的时间约为 h；列车的车头设计成流线型是为了 ；乘客系上安全带可以避免列车 （选填“快速启动”或“紧急刹车”）时对乘客的伤害。
17．（3分）小明用天平测量牛奶密度时，把天平放在水平桌面上，游码归零后，指针静止时如图甲所示，此时他应将平衡螺母向 （选填“左”或“右”）调节。天平平衡后，他将标有250mL的整盒牛奶放在天平左盘进行称量，天平再次平衡时如图乙所示，则整盒牛奶的质量为 g。若空奶盒的质量为56.4g，则牛奶的密度为 kg/m3。
18．（3分）汽油机是燃油汽车的动力来源之一。如图所示是某台汽油机工作时的能量数据，图中横线处应填写的内容是：① ② 。若汽油的热值为4.6×107J/kg，则该工作过程中消耗的汽油质量为 kg。
19．（3分）实践小组为某水箱设计了一个监测水位的装置，图甲是其原理图，电流表的示数可显示水位高低，当示数为0.6A时表示水位达到预定值。电源电压恒定不变，R0为定值电阻，条状变阻器R的最大阻值为70Ω，浮子可带动连接导线的水平金属杆AP上下移动。给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2～0.6A，变阻器接入电路的阻值随水位的变化关系如图乙所示，则定值电阻R0的阻值为 Ω，水位预定值为 m。若水箱内部的底面积为0.5m2，当水位达到预定值时，水箱底部受到水的压力为 N。（g取10N/kg，ρ水＝1.0×103kg/m3）
四、作图和阅读题（20题2分，21题6分，共8分）
20．（2分）如图所示，碧海蓝天间，人与海鸥嬉戏互动，和谐共生，是烟台一道浪漫的风景。请在虚线框中用一个点表示一只海鸥，画出当海鸥在空中悬停时，空气对海鸥的作用力F。
21．（6分）阅读短文，回答问题。
“返老还童”的锂电池
据央视报道，中国科学院某研究所在锂电池材料研究方面取得突破性进展，提出让锂电池“返老还童”的方法，为开发更智能、耐用的下一代锂电池提供了全新思路，有望提高电动汽车和电动航空器等的续航里程。
富锂锰基正极材料具有氧阴离子氧化还原的额外容量，其放电比容量高达300mAh/g，可将电池能量密度提升30%以上，但作为氧活性正极材料经过多次充放电后电池会出现老化现象，充电时注入的能量超过放电时释放的能量，导致富锂锰基电池使用寿命和效率大打折扣。
研究发现，对富锂锰基正极材料进行适当升温可以消除外力对材料结构的影响，使材料从无序状态恢复到更稳定、能量更低的有序结构。在升温的过程中，正极材料的原子排列变得更紧密，导致体积缩小，表现出“负热膨胀”的现象。然而对电池进行加热不够现实，科研人员进一步提出通过智能化浅充电的方式让老化的富锂锰基电池“返老还童”的新方法，让电池在不充满的条件下持续循环数次充电，可以修复材料的结构损伤，进而显著延长电池使用寿命。这一成果为电池技术进一步发展提供了科学依据。
（1）给锂电池充电时，锂电池相当于电路中的 （选填“电源”或“用电器”）。
（2）文中的“负热膨胀”现象是指当温度升高时富锂锰基正极材料的体积 。未来的富锂锰基电池“返老还童”可以通过 方式来实现。
（3）某电动汽车的锂电池容量为90Ah，若使用上述放电比容量的富锂锰基正极材料制作，需用 g。
五、实验探究题（22题8分，23题8分，24题9分，共25分）
22．（8分）在“探究凸透镜成像的规律”实验中：
（1）调节光源、凸透镜和光屏三者的中心在同一高度，其目的是 。
（2）图甲是小红所在小组实验时的情景，此时光屏上呈现清晰的像，由图可知物距为 cm（不要求估读）。请在图乙的方格纸中大致画出图甲中小红看到的像。
（3）保持图甲中凸透镜位置不动，将光源移动到光具座10.0cm处，为了在光屏上呈现清晰的像，应将光屏向 （选填“靠近”或“远离”）透镜方向移动，像的大小将 （选填“变大”、“变小”或“不变”）。
（4）保持图甲中凸透镜位置不动，将光源移动到光具座45.0cm处，无论怎样移动光屏始终得不到像，原因是 ，要想看到此时的像，观察的方法是 。
23．（8分）在房屋装修选择地板时，防滑程度是一个重要因素，那么地板的防滑程度与哪些因素有关呢？实践小组进行了如下探究：
方案•证据
①将三种不同材料的地板A、B、C放在水平桌面上，向实验用的鞋子中加入一定质量的石子；
②保持地板表面为“干燥”状态，把鞋子分别放在三种材料的地板上，如图所示，用弹簧测力计拉动鞋子，测出鞋子所受的滑动摩擦力大小（在每种材料的地板上测量三次）；
③保持室内环境不变，给每种地板按10g/m2的量加水并涂抹均匀，使地板表面为“微湿”状态，重复上述测量；
④保持室内环境不变，给每种地板按100g/m2的量加水并涂抹均匀，使地板表面为“全湿”状态，再次重复测量。
实验数据如下：
解释•交流
（1）每次测量滑动摩擦力的大小时应如何拉动鞋子？这样做的原理是什么？
（2）在“微湿”状态下，鞋子在哪种材料上受到的滑动摩擦力最小？
（3）鞋子在材料B上所受的滑动摩擦力大小与地板潮湿程度有什么关系？
（4）分析表格数据可得，地板的防滑程度与哪些因素有关？
（5）从防滑角度来看，上述材料中，比较适合作为浴室地板的是哪一种？
24．（9分）在“用电流表和电压表测量电阻”的实验中：
（1）第一小组连接了如图甲所示的电路，闭合开关前发现有一根导线连接错误。请在错误的导线上划“×”，并画出这根导线的正确连接位置。
（2）正确连接电路后，闭合开关，发现电流表有示数，电压表无示数。出现这个现象的原因可能是 （选填序号）。
A.待测电阻断路
B.待测电阻短路
C.电压表接线柱接触不良
D.滑动变阻器短路
（3）排除电路故障后，小组同学继续实验，并将记录的数据填写在下表。
①请根据描点法在图乙中描绘出表格中的六组数据，并作出该电阻的U﹣I图像；
②由图像可得该电阻的阻值为 Ω。
（4）第二小组利用上述器材测量另一电阻时，根据所测数据作出的U﹣I图像如图丙所示，小组交流发现图像与第一小组不同的原因是电压表连接的位置不同，但利用这个图像也能求出待测电阻的阻值，其阻值为 Ω。
六、计算题（25题9分，26题11分，共20分）
25．（9分）为了方便快捷地从河中取水，小明利用身边的物品设计了一款“打水神器”（图甲），其中无盖塑料瓶的质量为110g，容积为2.5L，瓶底有一圆孔，绳子穿过圆孔和瓶口，绳子上系一细棒A，A的长度大于圆孔的直径，绳子下端拴着一个直径略大于瓶口的小球B，小球体积为50cm3，密度为7.8×103kg/m3。打水时，人握住绳子上端，将“打水神器”抛入河水中，水逐渐进入瓶子（图乙）。水满后，将装置提起（图丙），然后将塑料瓶口插入岸上的水桶中，松开绳子，水就自动地流进水桶（图丁）。忽略细棒与绳子的质量和体积，g取10N/kg，ρ水＝1.0×103kg/m3。求：
（1）小球B的重力。
（2）图乙中，假设河水进入瓶子的过程中瓶子是匀速下沉的，且绳子与圆孔、瓶口边缘均不接触，当瓶内水的体积为瓶子容积的一半时，瓶子底部受到细棒的压力。
（3）图丙中，“打水神器”离开水面后匀速上升过程中的机械效率。
26．（11分）为了节约电能又不影响照明，工人师傅设计出一个路灯改造方案。此前，每个路灯装有一只“220V 100W”的灯泡L0。此次改造要为每个路灯加装一只相同规格的灯泡L，并安装一个电磁控制感应装置，当夜幕降临时，光控开关闭合，路灯处于低功率的柔光状态；当行人走进感应区时，灯光瞬间变亮，离开感应区时，路灯又恢复原来的柔光状态。图甲是设计的电路（加装的灯泡L未画出），控制电路的电源电压恒为4.5V，压敏电阻R的阻值随压力大小变化的图像如图乙所示，当通过电磁铁的电流等于或大于临界值时，衔铁会被电磁铁吸引而转换触点。工作电路的电源电压220V不变，不考虑灯丝电阻变化，电磁铁线圈电阻忽略不计。
（1）为达到改造要求，工人师傅需要将灯泡L接在电路中 （选填“A”或“B”）处。从安全用电角度考虑，工作电路的导线 （选填“C”或“D”）端应接火线。
（2）若控制电路中R1接入的阻值为55Ω，当感应区上受到的压力F≥300N时，衔铁被电磁铁吸引转换触点，则感应装置中电磁铁的电流临界值是多少？保持电磁铁电流临界值不变，要想让重力更小的人经过感应区时路灯变亮，写出一种可行的改进办法。
（3）若某路灯每天工作总时间为10h，处于柔光状态的时间累计为8h，求改造后这个路灯在六月份（30天）节约的电能（控制电路消耗的电能忽略不计）。
（4）如图丙所示，在方案实施过程中，工人师傅改装完某处的路灯后，需要把重为200N的材料车沿倾斜路面推至下一路灯处，M、N是途经的两点。已知MN两点间的距离为20m，竖直的灯杆与路面夹角为60°，材料车受到的摩擦力大小是其重力的0.05倍。假设推力F的方向始终与倾斜路面平行，求工人师傅将材料车从M点匀速推至N点的过程中推力F做的功。
二．多选题（共4小题）
一、单项选择题（每小题2分，共20分）
1．【解答】解：用电器正常工作1小时所消耗的电能接近1度电，功率P=Wt=1kW⋅ℎ1ℎ=1kW；
A、台灯的功率大于20W左右，故A不符合题意；
B、智能手机的功率只有几瓦，故B不符合题意；
C、家用空调的电功率大于1kW，故C符合题意；
D、笔记本电脑的功率100W左右，故D不符合题意。
故选：C。
2．【解答】解：A、水中“月”属于平面镜成像，是由光的反射形成的，故A不符合题意；
B、空中“桥”是彩虹，彩虹是光的色散，是由光的折射形成的，故B不符合题意。
C、池中“鱼”是由光的折射形成的，故C不符合题意；
D、墙上“兔”是由于光沿直线传播形成的，故D符合题意；
故选：D。
3．【解答】解：A、煮粽子是通过热传递的方式改变粽子的内能，而不是做功。热传递是由于温度差引起的热能传递现象，煮粽子时，粽子吸收热水的热量，内能增大，故A错误。
B、煮粽子时香气四溢，是因为粽子的香味分子在不停地做无规则运动，扩散到空气中，所以人们能闻到香味，故B正确。
C、热量是一个过程量，不能说物体“含有”多少热量，刚出锅的粽子很烫是因为它的温度高，内能大，而不是含有的热量多，故C错误。
D、刚出锅的粽子冒的“白气”是由于高温水蒸气遇冷液化形成的小水滴，而不是汽化现象。汽化是指物质从液态变为气态的过程，而“白气”是气态水蒸气变成液态小水滴的液化过程，故D错误。
故选：B。
4．【解答】解：拉力器中的滑轮是定滑轮。定滑轮的特点是轴的位置固定不动，它不能省力，但可以改变力的方向。而动滑轮是轴随物体一起运动的滑轮，能省一半力，但不能改变力的方向。在简易拉力器中，使用定滑轮可以通过改变用力方向，让使用者更方便地进行拉力锻炼，比如向下拉绳子就能实现类似向上提拉重物的效果，达到锻炼目的。故C符合题意，ABD不符合题意。
故选：C。
5．【解答】解：
A.用大小不同的力敲玻璃瓶同一位置，改变的是声音的响度，不是音调，故A 错误；
B.用力捏玻璃瓶，细管中液面上升，是因为力使玻璃瓶发生微小形变，不是细管形变，故B 错误；
C.将瓶子从一楼拿到十楼，细管中液面上升，说明大气压随高度升高而减小，外界大气压变小，瓶内气压将液体压入细管，故C 错误；
D.用吸管吸水时，先把吸管内空气吸走，管内气压减小，在外界大气压作用下，水被压入吸管进而进入嘴里，故D 正确。
故选：D。
6．【解答】解：‌电视机工作时，电子运动到屏幕上，使屏幕带了电，而带电体具有吸引轻小物体的性质，因此头发有时会被屏幕吸引。
A、扇叶在转动过程中与空气摩擦带上了电荷，扇叶带电后会吸引轻小的灰尘，所以灰尘会吸附在扇叶上，故A符合题意；
B、树上的苹果受到地球的吸引力，该吸引力为重力，故B不符合题意；
C、通电后的螺线管具有磁性，能够吸引小磁针，故C不符合题意；
D、由于分子间的引力会使挤压后的两铅块吸引在一起，故D不符合题意。
故选：A。
7．【解答】解：A、卫星通信利用电磁波来传递信息的，即《东方红》乐曲通过电磁波传到地面上，故A正确；
B、东方红一号沿椭圆形轨道绕地球运行，以地球为参照物，它的位置在不断变化，即东方红一号是运动的，故B错误；
C、一切物体在任何情况下都有惯性，东方红一号在运行过程中仍具有惯性，故C错误；
D、相比于近地点，东方红一号在远地点时，质量不变，高度最高，重力势能最大，故D错误。
故选：A。
8．【解答】解：A、在巨木下垫上一些圆木，是变滑动为滚动，为了减小擦擦，更容易前移，故A正确；
B、支架下垫一面积较大的石块，是为了增大受力面积，减小对地面的压强，故B错误；
C、人压横杆的位置离支架远一些，动力臂变大，更省力，容易抬起巨木，故C正确；
D、支架的位置远离巨木，阻力臂变长，不容易将巨木抬起，故D错误。
故选：C。
9．【解答】解：A．探究通电导线在磁场中受到力的作用，电路中应有电源，故A错误；
B．探究感应电流方向跟导体运动方向有关，控制磁场方向不变，改变导体运动的方向，根据灵敏电流计指针的偏转情况可知感应电流的方向，故B正确；
C．动圈式扬声器是利用通电导体在磁场中受到力的作用来工作的，故C错误；
D．闭合电路的部分导体在磁场中运动，若没有切割磁感线，不会产生感应电流，故D错误。
故选：B。
10．【解答】解：向漂浮在水面上的碗中加水，碗浸入水的深度越来越大，排开液体的体积增大，由F浮＝ρ水gV排可得，所受浮力变大，
碗浸没水中，排开水的体积变小，由F浮＝ρ水gV排可得，所受浮力变小，由于 碗里水的质量是缓慢均匀增加的，应该是线性关系，所以浮力先增大，后减小，最后不变，故只有D图符合题意。
故选：D。
二、多项选择题（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，选错的得0分，共12分）
11．【解答】解：A、物体单位时间内通过的量程为物体的速度，则物体的速度是物体通过路程和所用时间的比值，故A正确；
B、密度不随质量和体积的变化而变化，所以密度ρ=mV属于比值定义法，故B正确；
C、电流、电压、电阻之间的关系是通过实验得出的，电流会随电压、电阻改变而改变，而不是利用比值定义法来定义的，所以电流I=UR不属于比值定义法，故C错误；
D、电功率等于电压与电流的乘积，所以电功率P＝UI不属于比值定义法，故D错误。
故选：AB。
12．【解答】解：A、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，是放热过程，故A错误；
B、冰的形成是水由液态变为固态，是凝固现象，是放热过程，故B错误；
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，是放热过程，故C正确；
D、雾的形成是液化现象，是放热过程，故D正确。
故选：CD。
13．【解答】解：A、液体的压强随深度的增加而增大，水坝建成上窄下宽的形状可承受更大的压强，故A错误；
B、磁悬浮列车是利用磁极间的相互作用实现车体与轨道分离，故B正确；
C、潜水器通过改变自身重力来实现浮与沉，在水中排开水的体积不变，受到的浮力不变，为了实现上浮和下沉，是通过改变自身的重力来实现的，故C正确；
D、飞机的机翼上凸下平，使机翼上下的空气流速不同，气压不同，流速大的压强小，使飞机产生向上的升力，即利用了流体压强与流速的关系，故D正确。
故选：BCD。
14．【解答】解：A、若甲为电流表，电流从电源正极流出，经过甲后会分成两条支路，分别经过L1和L2，然后再汇合回到电源负极，所以两灯一定并联，故A正确。
B、若乙为电流表，乙在干路上，测的是干路电流，而不是L1的电流，故B错误。
C、若丙为电流表，丙与L2串联，测的是L2的电流，而不是L1的电流，故C正确。
D、若甲为电流表，要使两灯并联且都能发光，乙处得形成通路，所以乙只能为电流表，故D错误。
故选：AC。
三、填空题（每小题3分，共15分）
15．【解答】解：射击运动员训练时戴耳罩，是在人耳处减弱噪声，是从声音的接收方面进行控制；
图书馆里规定不能大声喧哗，属于在声源处减弱噪声，是从声音的产生方面进行控制；
家庭窗户安装真空双层玻璃，属于在传播过程中减弱噪声，是从声音的传播方面进行控制。
故答案为：接收；产生；传播。
16．【解答】解：由v=st可得，列车在烟台境内行驶的时间：
t=sv=204km170km/ℎ=1.2h；
车头设计成流线型和圆滑鼓形断面车身，是为了减少运行中受到的阻力；
汽车紧急刹车时，人由于惯性身体会向前倾，所以汽车中的汽车驾驶员和乘客系安全带的作用是防止紧急刹车时由于惯性带来的危害。
故答案为：1.2；减少运行中受到的阻力；紧急刹车。
17．【解答】解：（1）调节天平横梁平衡时，发现指针偏向分度盘的左侧，说明天平的左端下沉，平衡螺母向右端移动；
（2）整盒牛奶的质量为：m1＝200g+100g+20g+1.4g＝321.4g；
若空奶盒的质量为56.4g，则牛奶的质量为：
m＝m1﹣m0＝321.4g﹣56.4g＝265g，
牛奶的体积为：V＝250mL＝250cm3，
牛奶的密度为：ρ=mV=265g250cm3=1.06g/cm3＝1.06×103kg/m3。
故答案为：右；321.4；1.06×103。
18．【解答】解：（1）汽油机工作时，首先把燃料中的化学能转化为内能，然后部分内能转化为机械能；
（2）由图知，损失的能量为：Q损失＝1.2×105J，
获得的有用的机械能是W＝4.1×104J，
则燃料完全燃烧释放的能量Q放＝Q损失+W＝1.2×105J+4.1×104J＝1.61×105J，
根据Q放＝mq可得该工作过程中消耗的汽油质量为：
m=Q放q汽油=1.61×105J4.6×107J/kg=0.0035kg。
故答案为：1.61×105；机械；0.0035。
19．【解答】解：（1）由图甲可知，定值电阻与变阻器串联接入电路，电压表测R0两端的电压，电流表测通过电路的电流；
当滑动变阻器接入电路的电阻为0时，电路为定值电阻的简单电路，根据欧姆定律可知此时通过电路的电流最大，电压表示数为电源电压U＝6V，
已知电流表最大示数为0.6A，根据欧姆定律可得：
R0=UI最大=12V0.6A=20Ω；
（2）当P位于最上端时，滑动变阻器的电阻全部接入电路，此时电路中的电流最小，
已知电流表最小示数为0.2A，根据欧姆定律可得总电阻：
R总=UI最小=12V0.2A=60Ω，
根据串联电路的总电阻等于各用电器的电阻之和可得滑动变阻器连入电路的电阻为：
R＝R总﹣R0＝60Ω﹣20Ω＝40Ω，
由乙图可得接入电路的阻值随水位的变化的函数关系可知：
20cm×k+b＝70Ω…………①，
90cm×k+b＝0Ω…………②，
两式联立可得：k＝﹣1Ω/cm，b＝90Ω，则：R＝﹣1Ω/cm×h+90Ω，
所以，警戒水位h=90Ω−40Ω1Ω/cm=50cm＝0.5m；
（3）当水位达到预定值时，水箱底部受到水的压强：p＝ρ水gh＝1×103kg/m3×10N/kg×0.5m＝5×103Pa；
根据p=FS可得水箱底部受到水的压力：F＝pS＝5×103Pa×0.5m2＝2.5×103N。
故答案为：20；0.5；2.5×103。
四、作图和阅读题（20题2分，21题6分，共8分）
20．【解答】解：当海鸥在空中悬停时，此时静止，受力平衡，受重力和空气的作用力而平衡，重力竖直向下，故空气的作用力竖直向上，作用点都画在重心上，如图所示：
21．【解答】解：（1）给锂电池充电时，锂电池消耗电能，锂电池是用电器；
（2）在升温的过程中，正极材料的原子排列变得更紧密，导致体积缩小，表现出“负热膨胀”的现象，文中的“负热膨胀”现象是指当温度升高时富锂锰基正极材料的体积减小；科研人员进一步提出通过智能化浅充电的方式让老化的富锂锰基电池“返老还童”的新方法，让电池在不充满的条件下持续循环数次充电，可以修复材料的结构损伤，进而显著延长电池使用寿命。这一成果为电池技术进一步发展提供了科学依据，所以未来的富锂锰基电池“返老还童”可以通过智能化浅充电的方式来实现；
（3）富锂锰基正极材料具有氧阴离子氧化还原的额外容量，其放电比容量高达300mAh/g，若使用上述放电比容量的富锂锰基正极材料制作，需用质量m=90Aℎ300mA/g=90000mAℎ300mA/g=300g。
故答案为：（1）用电器；
（2）减小；智能化浅充电；
（3）300。
五、实验探究题（22题8分，23题8分，24题9分，共25分）
22．【解答】解：（1）实验前，必须将烛焰、凸透镜、光屏三者的中心调整到同一高度处，这样烛焰的像才能成在光屏的中心；
（2）由图甲可知，物距为50.0cm﹣20.0cm＝30.0cm；
物距大于像距，在光屏后看到的是成倒立、缩小的实像，
此时在图乙的方格纸中小红看到的像上下颠倒，如图所示：
（3）将光源移动到光具座10.0cm处，根据物远像近像变小可知，为了在光屏上呈现清晰的像，应将光屏向靠近透镜方向移动，且像变小；
（4）保持图甲中凸透镜位置不动，将光源移动到光具座45.0cm处，物距小于一倍焦距，成正立、放大的虚像，故光屏始终得不到像；
眼睛在光屏一侧看向凸透镜，可看到正立、放大的虚像。
故答案为：（1）使像成在光屏的中央；
（2）30；见解析图；
（3）靠近；变小；
（4）此时物距小于一倍焦距，成正立、放大的虚像，故光屏始终得不到像；眼睛在光屏一侧看向凸透镜。
23．【解答】解：
（1）应水平匀速拉动鞋子；原理是二力平衡，此时弹簧测力计的拉力大小等于滑动摩擦力大小；
（2）在“微湿”状态下，鞋子在材料 A 上受到的滑动摩擦力FA＝（3.02N+3.03N+2.97N）÷3≈3.01N，
在“微湿”状态下，鞋子在材料B 上受到的滑动摩擦力FB＝（3.37N+3.42N+3.41N）÷3≈3.40N，
在“微湿”状态下，鞋子在材料C 上受到的滑动摩擦力FC＝（3.50N+3.48N+3.52N）÷3＝3.50N，
FA＜FB＜FC，所以在“微湿”状态下，鞋子在材料 A 上受到的滑动摩擦力最小；
（3）鞋子在材料 B 上，地板从干燥到微湿时，滑动摩擦力先变小干燥时FB干燥＝（4.22N+4.18N+4.19N）÷3≈4.20N，微湿约3.40N，从微湿到全湿时，滑动摩擦力继续变小全湿时：FB全湿＝（3.11N+3.12N+3.07N）÷3≈3.10N，即地板潮湿程度越大，滑动摩擦力越小；
（4）地板的防滑程度与地板材料、地板潮湿程度有关；
（5）从防滑角度，浴室地板潮湿，材料 C 在潮湿时摩擦力相对较大，适合作为浴室地板。
故答案为：（1）应水平匀速拉动鞋子；原理是二力平衡；
（2）在“微湿”状态下，鞋子在材料 A 上受到的滑动摩擦力最小；
（3）地板潮湿程度越大，滑动摩擦力越小；
（4）地板的防滑程度与地板材料、地板潮湿程度有关；
（5）材料 C。
24．【解答】解：（1）伏安法测电阻时，电压表必须测量电阻的电压，如图所示：
（2）闭合开关，发现电流表有示数，说明电路不是断路，只能是短路故障，而电压表无示数，说明电压表并联部分被短路，故是电阻短路，故选：B。
（3）根据表格数据描点画图，如图所示；
因为实验数据存在误差，图像是直线，不一定经过所有的点，根据图像中正好经过的点知，电阻R=UI=2V0.2A=10Ω；
（4）利用上述器材测量另一电阻时，根据所测数据作出的U﹣I图像如图丙所示，因电压表示数随电流的增大而减小，则说明电压表测滑动变阻器两端的电压，
由图丙可知，当电路中电流为0A时（相当于变阻器断路或变阻器的阻值无穷大），电压表示数为3.0V，此时电压表测电源电压，所以电源电压为3.0V；
由图丙可知，当电路中电流为0.5A时，电压表示数为1.0V（注意纵轴的起点不是0V），
由串联电路的特点可知，此时待测电阻的电压为：Ux＝U﹣UV＝3.0V﹣1.0V＝2.0V，
由欧姆定律可得待测电阻的阻值：Rx=UxI=Ω。
故答案为：（1）见解答；（2）B；（3）见解答；10；（4）4。
六、计算题（25题9分，26题11分，共20分）
25．【解答】解：（1）小球B的重力为G＝mg＝ρVg＝7.8×103kg/m3×50×106m3×10N/kg＝3.9N；
（2）小球受到的浮力为F浮＝ρ水gV排＝1×103kg/m3×10N/kg×50×106m3＝0.5N；
匀速下沉时，小球受力平衡，则小球受到绳子的拉力为F＝G﹣F浮＝3.9N﹣0.5N＝3.4N；
则细棒受到绳子的拉力为F′＝F＝3.4N；则瓶子底部受到细棒的压力F压＝F＝3.4N；
（3）水满后，将装置提起，水的质量m水＝ρ水V水＝1×103kg/m3×2.5×103m3＝2.5kg；
则“打水神器”离开水面后匀速上升过程中的机械效率η=W有W有+W额=G水ℎG水ℎ+G球ℎ+G瓶ℎ=G水G水+G球+G瓶=m水m水+m球+m瓶=+3.9N10N/kg+0.11kg×100%≈83.3%。
答：（1）小球B的重力为3.9N。
（2）图乙中，瓶子底部受到细棒的压力为3.4N。
（3）图丙中，“打水神器”离开水面后匀速上升过程中的机械效率为83.3%。
26．【解答】解：（1）当人走进压力感应区时，压力增大，由乙图可知，电阻R的阻值变小，控制电路的总电阻变小，根据I=UR可知，电压一定是，电流变大，电磁铁磁性增强，动触点被吸到右边静触点与B接触，此时只有L0接入电路，灯光亮，故灯泡L接在电路中A处。
根据安全用电的要求，开关应接在火线的用电器之间，所以工作电路的导线D端应接火线。
（2）由于题意可知，当感应区上受到的压力F＝300N时，衔铁被电磁铁吸引转换触点，此时电流即为感应装置中电磁铁的临界值。由乙图可知，当压力F＝300N时，电阻R＝70Ω，且与R1串联，根据欧姆定律可知电流的临界值为I=UR+R1=4.5V70Ω+55Ω=0.036A；
重力更小的人，压力更小，由图乙可知，R更大，保持电磁铁电流临界值不变，根据I=UR+R1可知，可减小滑动变阻器R1接入的阻值。
（3）处于柔光状态工作时，加装的灯泡L与灯泡L0串联，又两灯泡规格相同，根据串联电路电压规律可知，每个灯泡两端的实际电压为110V，由于灯丝电阻不变，所以有R灯=U额2P额=U实2P实；灯泡的实际功率为P实=U实2U额2P额=(110V)2(220V)2×100W=25W；L与L0串联的总功率P总＝2P实＝2×25W＝50W；
每天节省的电能为
W＝（△P额﹣P）t＝（100W﹣50W）×8×3.6×103s＝1.44×106J；
30天节约的电能为W总=30×1.44×106J=4.32×107J；
（4）推力F既克服重力做有用功，又要克服摩擦力做额外功，所以推力做的功等于有用功和额外功之和，所做的有用功为W有用＝Gh＝200N×20m×sin（90°﹣60°）＝2000J摩擦力大小为f＝0.05G＝0.05×200N＝10N；
克服摩擦力所做的额外功为W额外＝fs＝10N×20m＝200J；
所以推力F做功为W＝W有用+W额外＝2000J+200J＝2200J。
故答案为：（1）A；D。
（2）感应装置中电磁铁的电流临界值是0.036A；保持电磁铁电流临界值不变，要想让重力更小的人经过感应区时路灯变亮，减小滑动变阻器R1接入的阻值。
（3）改造后这个路灯在六月份（30天）节约的电能4.32×107J。
（4）工人师傅将材料车从M点匀速推至N点的过程中推力F做的功是2200J。
声明：试题解析著作权属菁优网所有，未经书面同意，不材料
干燥时的摩擦力/N
微湿时的摩擦力/N
全湿时的摩擦力/N
1
2
3
1
2
3
1
2
3
A
2.41
2.39
2.40
3.02
3.03
2.97
2.93
2.90
2.87
B
4.22
4.18
4.19
3.37
3.42
3.41
3.11
3.12
3.07
C
3.02
2.98
2.99
3.50
3.48
3.52
3.38
3.41
3.41
实验次数
1
2
3
4
5
6
电压U/V
1.0
1.2
1.5
1.8
2.0
2.5
电流I/A
0.10
0.12
0.16
0.14
0.20
0.24
题号
1
2
3
4
5
6
7
8
9
10
答案
C
D
B
C
D
A
A
C
B
D
题号
11
12
13
14
答案
AB
CD
BCD
AC
