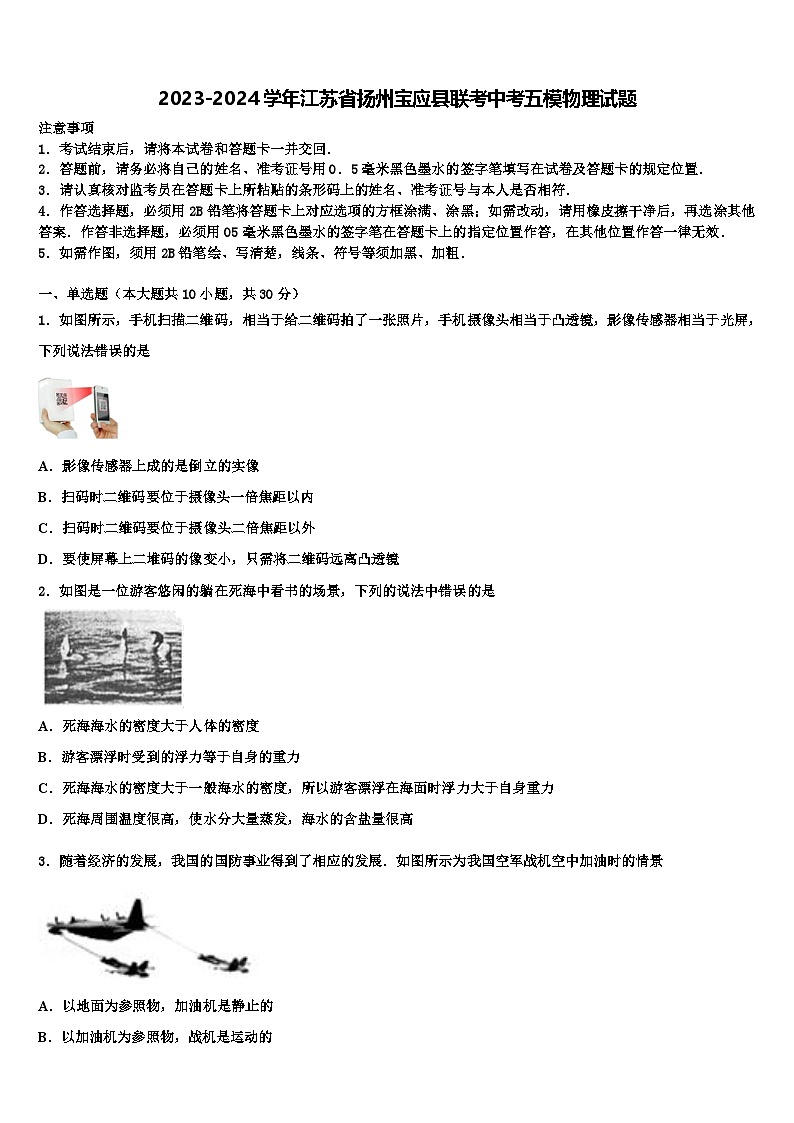

2024年江苏省扬州宝应县联考中考五模物理试题（中考模拟）

这是一份2024年江苏省扬州宝应县联考中考五模物理试题（中考模拟），共18页。试卷主要包含了下列选项中符合安全用电要求的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法错误的是
A．影像传感器上成的是倒立的实像
B．扫码时二维码要位于摄像头一倍焦距以内
C．扫码时二维码要位于摄像头二倍焦距以外
D．要使屏幕上二堆码的像变小，只需将二维码远离凸透镜
2．如图是一位游客悠闲的躺在死海中看书的场景，下列的说法中错误的是
A．死海海水的密度大于人体的密度
B．游客漂浮时受到的浮力等于自身的重力
C．死海海水的密度大于一般海水的密度，所以游客漂浮在海面时浮力大于自身重力
D．死海周围温度很高，使水分大量蒸发，海水的含盐量很高
3．随着经济的发展，我国的国防事业得到了相应的发展．如图所示为我国空军战机空中加油时的情景
A．以地面为参照物，加油机是静止的
B．以加油机为参照物，战机是运动的
C．以地面为参照物，加油机和战机都是静止的
D．以战机为参照物，加油机是静止的

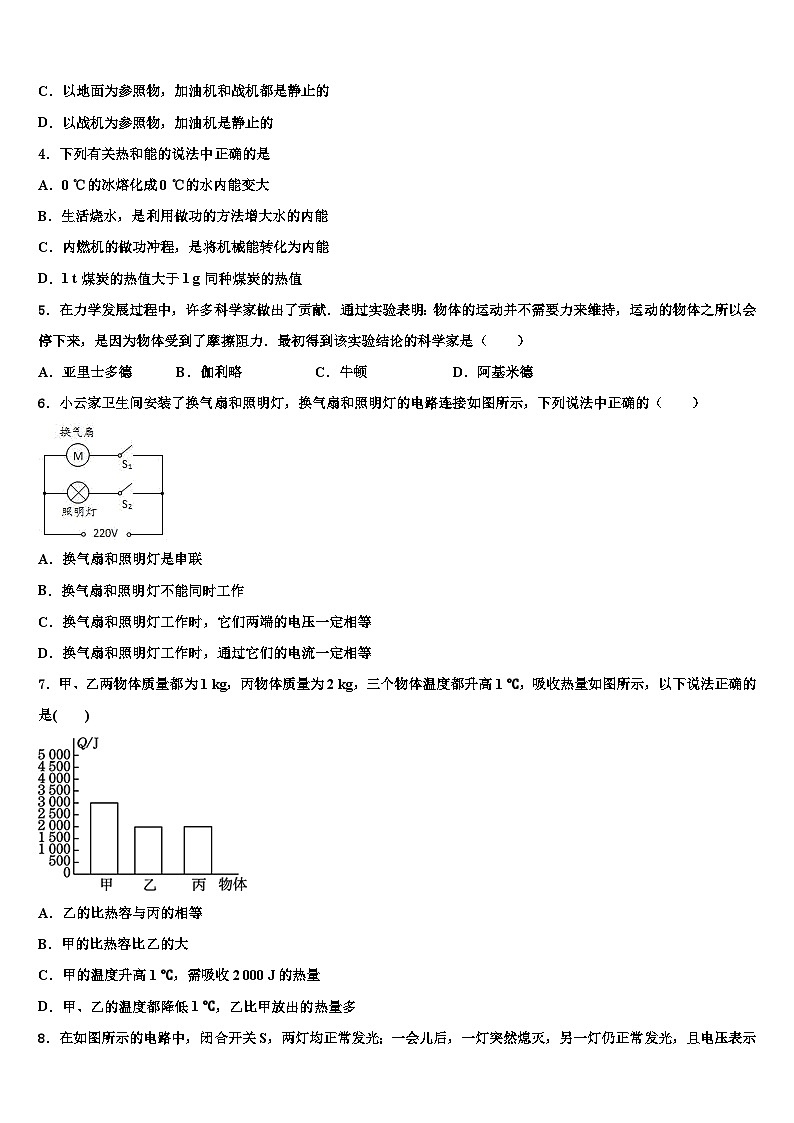

4．下列有关热和能的说法中正确的是
A．0 ℃的冰熔化成0 ℃的水内能变大
B．生活烧水，是利用做功的方法增大水的内能
C．内燃机的做功冲程，是将机械能转化为内能
D．1 t煤炭的热值大于1 g同种煤炭的热值
5．在力学发展过程中，许多科学家做出了贡献．通过实验表明：物体的运动并不需要力来维持，运动的物体之所以会停下来，是因为物体受到了摩擦阻力．最初得到该实验结论的科学家是（ ）
A．亚里士多德B．伽利略C．牛顿D．阿基米德
6．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（ ）
A．换气扇和照明灯是串联
B．换气扇和照明灯不能同时工作
C．换气扇和照明灯工作时，它们两端的电压一定相等
D．换气扇和照明灯工作时，通过它们的电流一定相等
7．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是( )
A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1 ℃，需吸收2 000 J的热量
D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多

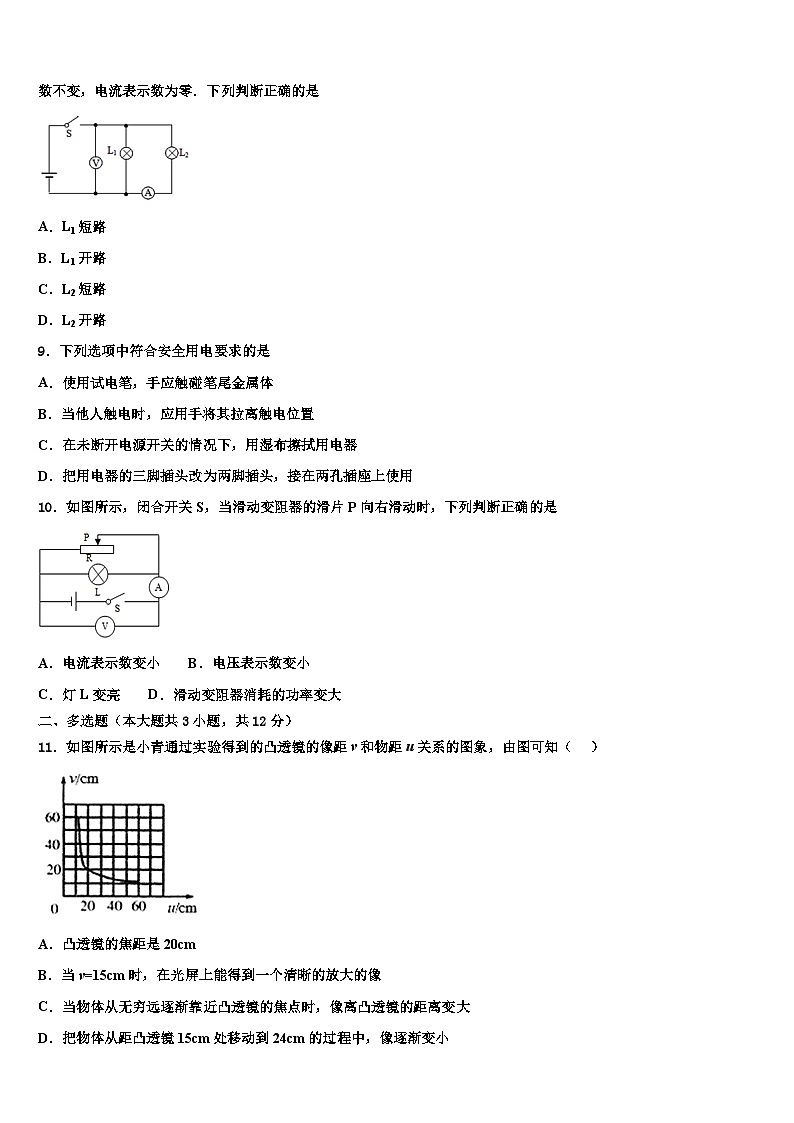

8．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表示数不变，电流表示数为零．下列判断正确的是
A．L1短路
B．L1开路
C．L2短路
D．L2开路
9．下列选项中符合安全用电要求的是
A．使用试电笔，手应触碰笔尾金属体
B．当他人触电时，应用手将其拉离触电位置
C．在未断开电源开关的情况下，用湿布擦拭用电器
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
10．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是
A．电流表示数变小 B．电压表示数变小
C．灯L变亮 D．滑动变阻器消耗的功率变大
二、多选题（本大题共3小题，共12分）
11．如图所示是小青通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A．凸透镜的焦距是20cm
B．当v=15cm时，在光屏上能得到一个清晰的放大的像
C．当物体从无穷远逐渐靠近凸透镜的焦点时，像离凸透镜的距离变大
D．把物体从距凸透镜15cm处移动到24cm的过程中，像逐渐变小
12．小强同学用图的电路图进行实验，得到了如下数据：当滑片P在某一端点时，电流表示数为0.3A，小灯泡的功率为0.9W，当滑片P移到中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且功率为2W。请根据以上数据判断下列说法正确的是：
A．电源电压为9V
B．小灯泡正常发光时的电阻为10Ω
C．小灯泡正常发光时的电阻为12.5Ω
D．滑动变阻器的最大阻值为20Ω
13．嗑瓜子不用牙？真的么？如图所示，利用这个瓜子剥壳器，专业对付黑瓜子、开心果、白瓜子的坚硬外壳，轻轻松松剥瓜子。下面的几组机械中，和这种“瓜子剥壳器”的种类和作用相同的有（ ）
A．钢丝钳B．瓶起子
C．钓鱼竿D．螺丝钉
三、填空题（本大题共5小题，共10分）
14．人们在公园散步，闻到发出的梅花清香，这是_____现象；人们泡温泉时身体会变热，这是通过_____的方式改变了身体的内能的缘故．
15．为探究液体压强的规律，某中学课外学习小组的同学设计制作了如图所示的装置．他们首先向一个大水槽里灌满水，水深为h= 0.2m，此时水对水槽底部的压强是_______Pa．然后松开铁夹，水流入a、b两管,稳定后，a管中水面的高度为h1，b管中水面的高度为h2，则h1______h2，若去掉软木塞，有水从管口流出时，则a、b两管水面的高度ha_____hb（选填“＞”、“＜”或“=”，取g = 10N/kg）．

16．用手可以将弹性钢片拉弯，说明力可以改变_____，松手后钢片将塑料片打飞，说明力可以改变_____，小铜球不会随塑料片飞出（如图），这是因为小铜球具有_____的缘故。
17．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。
18．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降（如图甲所示）．圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止．如图乙所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像．分析图像可知，圆柱体重力是_____________N；圆柱体浸没在水中时，受到的浮力是_____________Ｎ；圆柱体的密度是_____________g/cm1．
四、计算题（本大题共3小题，共29分）
19．在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，如图乙是灯泡L2的U﹣I图象．
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率．
20． “背漂”是儿童练习游泳时常佩戴的一种救生装置(如图甲)。小宇和小亮为测量背漂浸没在水中时的浮力,进行了如下实验:在底部装有定滑轮的底面积为1000cm2 的圆台形容器中加入适量的水后,再静放在水平台秤上,此时台秤的示数m1为6kg(如图乙)。然后把质地均匀的长方体背漂浸入水中,用一轻质的细线通过定滑轮缓慢地将背漂拉入水中,拉力 F 的方向始终竖直向上,当背漂的一半体积浸入水中时,此时台秤的示数m2为5kg(如图丙);当背漂浸没在水中时, 台秤的示数m3为3kg.不考虑滑轮的摩擦,在整个过程中水始终没有溢出,背漂不吸水、不变形, 且未与容器接触。求:
(1)从图乙到图丙,容器对台秤的压强变化了多少Pa；
(2)该背漂浸没时受到的浮力是多少N；
(3)若用台秤测得该背漂的质量为0.5kg,穿上该背漂的儿童需把头部露出水面,才能确保儿童 安全,若儿童头部的体积占人体总体积的十分之一,儿童的密度取1.04×103kg/m3，为确保儿童游泳时的安全,则穿着此背漂游泳的儿重的质量不能超过多少kg?
21．如图所示，用细线将正方体A和物体B相连放入水中，两物体静止后恰好悬浮，此时A上表面到水面的高度差为0.12m．已知A的体积为1.0×10﹣3m3，所受重力为8N；B的体积为0.5×10﹣3m3，水的密度ρ=1.0×103kg/m3，g取10N/kg，求：
A上表面所受水的压强；B所受重力大小；细线对B的拉力大小．
五、作图题（本大题共2小题，共4分）
22．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
23．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．
六、实验探究题（本大题共3小题，共15分）
24．小明连接了如图甲所示的电路来“探究电流跟电压的关系”，电源电压为6V不变。
(1)请在图甲中接错的那根导线上打“×”，再画出正确的接线。实验中，滑动变阻器除了保护电路外，另一个作用是：_____；实验所测数据如上表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与其两端电压成_______。接着，小明用如图乙所示装置“探究产生感应电流的条件”：
①闭合开关，若导体AB不动，左右移动磁体，电路中___________(选填“有”或“无”)感应电流，此过程中的能量转化是：___________。
②如果将电流表换成___________，可以用来“探究磁场对通电导体的作用”。
25．小晴和小雨分别用甲、乙两套装置做探究“水沸腾时温度变化的特点”的实验．
组装器材时，温度计的玻璃泡碰到了烧杯底，应适当将_____（选填“A处向上”或“B处向下”）调整．调整后器材，用完全相同的酒精灯加热，当水温为90℃时，每隔1分钟记录一次水温，直到水沸腾后持续几分钟为止，根据记录数据绘制出如图丙所示的水温与时间关系图象，实验中，是通过_____（选填“热传递”或“做功”）方式增加水的内能．当水沸腾时，水中产生大量的气泡，气泡内是_____（选填“空气”或“水蒸气”）．a为小晴根据实验数据绘制的温度与时间图象，分析可知她是选用_____图中装置做的实验，由小雨所绘制的b图象可知，此时周围环境的大气压_____（选填“低于”或“高于”）一标准大气压．0﹣6分钟a和b图象重合可以判断她们实验所用水的质量_____（选填“相同”或“不相同”）
26．以下是某实验小组进行的两组光学实验：
（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．手机摄像头相当于凸透镜，影像传感器相当于光屏，在影像传感器上成的是倒立缩小的实像，故正确；
BC．手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，成倒立、缩小实像的原理制成的，故B错误，C正确；
D．如果要让像变小一些，凸透镜成实像时，物远像近像变小，所以应增大物距，应将二维码远离凸透镜，故正确．
2、C
【解析】
A、此因为死海海水的密度大于人体的密度，由物体的浮沉条件可知，人在死海中不会下沉，处于漂浮状态，故本选项正确；
B、人躺在死海中看书，可知人处于漂浮状态，浮力等于人的重力，故本选项正确；
C、死海海水的密度大于一般海水的密度，但游客漂浮在海面时浮力等于自身重力，故本选项错误；
D、死海海水的含盐量很高的原因主要是死海周围温度很高，使水分大量蒸发，故本选项正确．
3、D
【解析】
AC．加油过程中，若以地面为参照物，加油机、战机和地面的位置在不断发生变化，所以说它们是运动的．AC不符合题意．
B. 以加油机为参照物，战机与加油机之间位置没有发生变化，战机是静止的，B不符合题意；
D. 以战机为参照物，加油机与战机之间的位置没有发生变化，加油机是静止的，D符合题意．
4、A
【解析】
A．一块0℃的冰熔化成0℃的水，温度不变，但需要吸收热量，所以内能增加，故A正确；
B．生活烧水，是利用热传递的方法增大水的内能，故B错误；
C．内燃机的做功冲程，是将内能转化为机械能，故C错误；
D．1g煤炭虽然质量小、体积小，但热值是燃料的一种特性，与质量、体积等因素无关，所以热值是不变的，即1t煤炭的热值等于1g同种煤炭的热值，故D错误。
5、B
【解析】
最初得到该实验结论的科学家是伽利略
6、C
【解析】
AB．由图知，换气扇和照明灯是并联的，且都有单独开关控制，则通过开关的控制两用电器可以单独工作，也可以同时工作，故AB错误；
C．由并联电路的特点可知，换气扇和照明灯工作时，它们两端的电压一定相等，故C正确；
D．由于换气扇和照明灯的功率不一定相同，则通过的电流不一定相同；故D错误．
7、B
【解析】
A.根据Q=cm△t，乙丙的质量和吸收的热量相同，比热容与温度变化成反比，乙的温度变化小，乙的比热容比丙的大，A错误；
B. 根据Q=cm△t，甲乙质量相等，温度变化相同，比热容与吸收热量成正比．甲吸收热量比乙多，因此甲的比热容与乙的大，B正确；
C. 从图像看出，甲的温度升高1℃，需吸收3000J的热量，C错误；
D.根据B选项分析，甲、乙的温度都降低1℃，甲比乙放出的热量多，D错误；
8、D
【解析】
A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；
B．L1开路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压，故B不符合题意；
C．L2短路，则电直接接在了电源两极，被烧坏，无示数，故C不合题意；
D．L2开路，则电压表直接测电源电压，示数不变，电流表示数为零，故D符合题意．
9、A
【解析】
A．使用试电笔时，手一定要接触笔尾金属体，这样才能正确辨别火线和零线，故A正确；
B．发现有人触电时，应立即切断电源再施救，不能用手将人拉离触电位置，故B错误；
C．未断开电源开关，用电器上有电，生活用水是导体，若用湿布擦拭用电器，容易发生触电事故，故C错误；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D错误。
10、A
【解析】试题分析：分析清楚电路结构，根据并联电路特点与欧姆定律、电功率公式分析答题．由图示电路图可知，灯泡与滑动变阻器并联，电流表测干路电流，电压表测电源电压；A、滑片P向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流减小，灯泡两端电压不变，通过灯泡的电流不变，则干路电流减小，电流表示数减小，故A正确；B、电压表测电源电压，电源电压不变，电压表示数不变，故B错误；C、灯泡两端电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡亮度不变，故C错误；D、滑动变阻器两端电压不变，滑动变阻器接入电路的阻值增大，由可知，滑动变阻器功率减小，故D错误；故选A．
考点：电路的动态分析．
视频
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
根据题中“通过实验得到的凸透镜的像距v和物距u关系的图象”可知，本题考查凸透镜成像规律及其应用。根据凸透镜成像规律进行分析判断。
【详解】
A．由u-v关系图像可知，u=v=20cm，故该透镜的焦距f=12u=12×20cm=10cm，故A错误。
B．当v=15cm时，像距f＜v＜2f，此时物距u＞2f，在光屏上能够成倒立、缩小的实像，故B错误。
C．当物体从无穷远逐渐靠近凸透镜的焦点时，根据凸透镜成实像时“物近像远像变大”可知，像离凸透镜的距离变大，故C正确。
D．把物体从距凸透镜15cm处移动到24cm的过程中，像逐渐变小，根据凸透镜成实像时“物远像近像变小”可知，像逐渐变小，故D正确。
12、ACD
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；
当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，
由小灯泡消耗的功率变大可知，电路中的电流I＝0.3A时，滑动变阻器接入电路中的电阻最大，
由P＝UI可得，此时灯泡两端的电压：，
当滑片P移到中点时，变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，由电压表示数变化了2V可知，此时灯泡两端的电压UL′＝UL+2V＝3V+2V＝5V，
因此时灯泡正常发光，且灯泡的功率PL′＝2W，
所以，由可得，灯泡正常发光时的电阻：
，故B错误，C正确；
当滑片P在最右端时，灯泡两端的电压UL＝3V，电路中的电流I＝0.3A，
因串联电路中总电压等于各分电压之和，
所以，由可得，电源的电压：
U＝UL+IR＝3V+0.3A×R滑 …………………①
当滑片P移到中点时，灯泡两端的电压UL′＝5V，
因串联电路中各处的电流相等，
所以，电路中的电流：，
电源的电压：………………………②
因电源的电压不变，所以，
3V+0.3A×R滑＝，
解得：R滑＝20Ω，故D正确；
电源的电压U＝UL+IR＝3V+0.3A×20Ω＝9V，故A正确；
13、AB
【解析】
题干中的“瓜子剥壳器”为省力杠杆，省力但要多移动距离。
AB、我们在使用钢丝钳、瓶起子时都是为了省力，并且在使用的过程中都是动力臂大于阻力臂，所以它们都是省力杠杆，符合题意；
C、我们在使用钓鱼竿时，动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，不符合题意；
D、螺丝钉实际上是变形的斜面，不属于杠杆，不符合题意。
故选：AB。
三、填空题（本大题共5小题，共10分）
14、扩散 热传递
【解析】
组成物质的分子都在不停地做无规则运动；改变物体内能的方法：做功和热传递．
【详解】
因为花香分子永不停息的在做无规则运动，扩散到空气中，所以人们在公园散步，闻到梅花香花发出的清香；人在泡温泉的过程中，身体从水中吸收热量，所以身体会变热，这是通过热传递的方式改变了身体的内能．
15、1000 = ＞
【解析】
水对水槽底部的压强p=ρgh=1.0×103kg/m3×10N/kg×0.1m=1×103Pa；如图所示的装置是一个连通器，所以稳定后，各管中的液面应该是相平的，即h1=h1．拔掉软木塞后，水会向外涌出，由于b管底部较细，水的流速较大，产生的压强小，所以b管水面比a管水面低，即ha＞hb．
16、物体的形状 物体的运动状态 惯性
【解析】
用手将弹性钢片拉弯，说明力可以改变物体的形状；钢片将塑料片打飞，说明力可以改变物体的运动状态；
当突然弹出塑料片时，塑料片因为受到力的作用而改变了运动状态，而铜球由于惯性，仍要保持原来静止的状态，因此铜球不会随塑料片一起飞走。
17、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；
18、12 8 1.5
【解析】
由乙图可看出，在0-1cm过程中，弹簧测力计示数最大，且不变，说明此过程中物体在空中下降，则弹簧测力计示数为物体的重力，所以物体重力G=12N；在1-7cm过程中，弹簧测力计示数在变小，说明物体从1cm高位置开始浸入水中，且浸入水中的体积越来越大，所受到的浮力越来越大；在7-9cm过程中，弹簧测力计示数不变，说明物体在7cm高位置完全浸没在水中，所以继续下降浮力大小不变．此时弹簧测力计示数为F示=4N，则物体浸没在水中受到的浮力F浮=G-F示=12N-4N=8N；物体重力G=12N，则物体质量为m===1.2kg．物体浸没在水中受到的浮力为F浮=8N，则物体的体积V=V排===8×10-4m1．所以物体的密度为ρ===1.5×101kg/m1=1.5g/cm1．
四、计算题（本大题共3小题，共29分）
19、（1）4Ω．（2）4W．（3）6W．
【解析】
试题分析：（1）当开关S接a时，灯泡L1与电阻R2串联（如下图所示），
∵U2=1．2V，I=2．3A，
∴电阻R2的阻值为：．（2）当开关S接a时，灯泡L1与电阻R2串联，∵灯泡L1正常发光时，∴灯泡L1两端的电压为额定电压U1=8V，又∵此时R2消耗的功率为P2=1W，而R2=4Ω，
∴此时电路中的电流为：，即I1=I2=2．5A，灯泡L1的额定功率为：P1=U1I1=8V×2．5A=4W．（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示），
∵灯泡L1正常发光，∴此时电路中的电流为I1=I2=2．5A，从灯泡L2的U-I图象可知，当电流为2．5A时，灯泡L2两端的电压为U2=4V，则电源电压为：U=U1+U2=8V+4V=12V，∴电路消耗的总功率为：P总=UI1=12V×2．5A=6W．答：（1）定值电阻R2的阻值为；（2）灯泡L1的额定功率4W；（3）电路消耗的总功率．
考点：欧姆定律的应用；电功率的计算．
20、 (1) 100Pa (2) 40N (3) 26kg
【解析】
(1)图乙台秤读数为m1=6kg，图丙台秤读数为m2=5kg，容器总质量变化了△m= m1-m2=6kg-5kg=1kg，则容器总重力变化了△G=△mg=1kg×10N/kg=10N，所以容器对台秤的压力变化了△F=△G=10N，则容器对台秤的压强变化了△p===100Pa。
(2) 把丙容器中的容器、水、滑轮、背漂看做一个整体，从背漂有一半体积浸入水中，到全部浸入，台秤示数从m2=5kg变为m3=3kg，减小了△m’=2kg，则容器对台秤的压力减小了△F’=△G’=△m’g=2kg×10N/kg=20N，则说明细线向上的拉力也增加了△F拉=20N。对浸在水中背漂做受力分析：背漂静止在水中，受到重力G、细线向下的拉力F拉、向上的浮力F浮三个力作用，且F浮=G+F拉，则背漂受到的拉力增大了多少，其受到的浮力就增大了多少。因定滑轮不能改变力的大小，所以细线对背漂向下的拉力大小等于细线向上的拉力，背漂从一半体积浸入水中到全部浸入，细线向上的拉力增加了△F拉=20N，则细线向下对背漂的拉力增加量也为△F拉=20N，则背漂受到的浮力也增大了△F浮=△F拉=20N。因背漂从一半体积浸入水中到全部浸入，所以V排增加了总体积的一半，根据F浮=ρ水gV排可知，则全部浸入时受到的浮力为F浮=2△F浮=2×20N=40N。
(3) 背漂的质量为m背漂=0.5kg，则背漂的重力为G背漂=为m背漂g=0.5kg×10N/kg=5N。设儿童的质量为m，则儿童的体积为V=。因头部露出水面的体积占总体积V的十分之一，则儿童排开水的体积为V排=V=•，则儿童受到的浮力为F浮人=ρ水gV排=ρ水g•。因背漂能够产生的浮力为F浮背漂=40N，所以F浮人+F浮背漂=G人+G背漂，则F浮人+F浮背漂=mg+G背漂，将F浮人带入得：ρ水g•+F浮背漂=mg+G背漂，则儿童的质量为m= ==26kg。
21、（1）1200Pa；（2）7N；（3）2N．
【解析】
（1）由p=ρgh知道，A上表面所受水的压强是：p=ρ水gh=1×103 kg/m3 ×10N/kg×0.12m=1200Pa；
（2）由阿基米德原理知道，A、B受到的总浮力是：
F浮=ρ水gV排=ρ水g（VA +VB）=1×103 kg/m3 ×10N/kg×（1.0×10-3m3 +0.5×10-3 m3 ）=15N；
又因为A、B恰好悬浮，所以F浮 =GA +GB ，故B的重力是：GB =F浮-GA =15N-8N=7N；
（3）由阿基米德原理知道，B受到的浮力是：F浮B =ρ水gV排B =ρ水gVB =1×103 kg/m3 ×10N/kg×0.5×10-3 m3 =5N，
所以，细线对B的拉力是：F拉 =GB -F浮B =7N-5N=2N．
五、作图题（本大题共2小题，共4分）
22、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
23、
【解析】
过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
六、实验探究题（本大题共3小题，共15分）
24、 改变定值电阻两端的电压和通过它的电流 正比 有 机械能转化为电能 电源
【解析】
(1)原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
(2)因为该实验是探究电流和电压的关系的，所以需要移动滑动变阻器的滑片来改变定值电阻两端的电压和通过它的电流；横向分析这些数据，电压是原来的几倍，通过的电流也为原来的几倍，可以得出结论是：电阻不变时，电流与电压成正比；
(3)①左右移动磁体，导体和磁场相互切割，所以会有感应电流产生，该过程中机械能转化为电能；
②如果将电流表换成电源，闭合开关后电流流过导体棒，导体棒受安培力作用，可以观察磁场对通电导体的作用。
25、A处向上 热传递 水蒸气 乙 低于 相同
【解析】
（1）本实验的实验器材的组装要考虑两方面，一是要用酒精灯的外焰加热，二是温度计的玻璃泡要放在被测液体中；
（2）改变物体内能的方法，一是做功，二是热传递；沸腾时在液体内部和表面同时发生的汽化现象，在沸腾时产生大量的气泡，上升、变大，到水面破裂开来，发出大量的水蒸气；
（3）液体的沸点与气压有关，液体表面的气压越大、沸点越高；相同质量的水，吸收相同的热量，温度变化相同．
【详解】
(1)甲图中,酒精灯使用外焰加热,B的位置合适,需要调节A处,使温度计向上移动,使温度计的玻璃泡浸在被测液体中,所以应适当将A处向上调整;
(2)实验中,水从火吸收热量、内能增加、温度升高,是通过热传递的方式增加水的内能. 当水沸腾时,水中产生大量的气泡,气泡上升、变大,到水面破裂开来,发出大量的水蒸气;所以气泡内是水蒸气.
(3)由图知,a图象说明水的沸点略高于100℃,水面上方的气压大于一标准大气压,可能是因为加盖引起的,她是选用乙图中装置做的实验; 由小雨所绘制的b图象可以知道,水的沸点低于100℃,此时周围环境的大气压低于一标准大气压; 0-6分钟a和b图象重合,水吸收相同的热量,温度变化相同,可以判断她们实验所用水的质量相同.
答案:(1). A处向上 (2). 热传递 (3). 水蒸气 (4). 乙 (5). 低于 (6). 相同
26、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
R=10Ω
电压U/V
1
2
3
4
电流I/A
0.1
0.2
0.3
0.4
