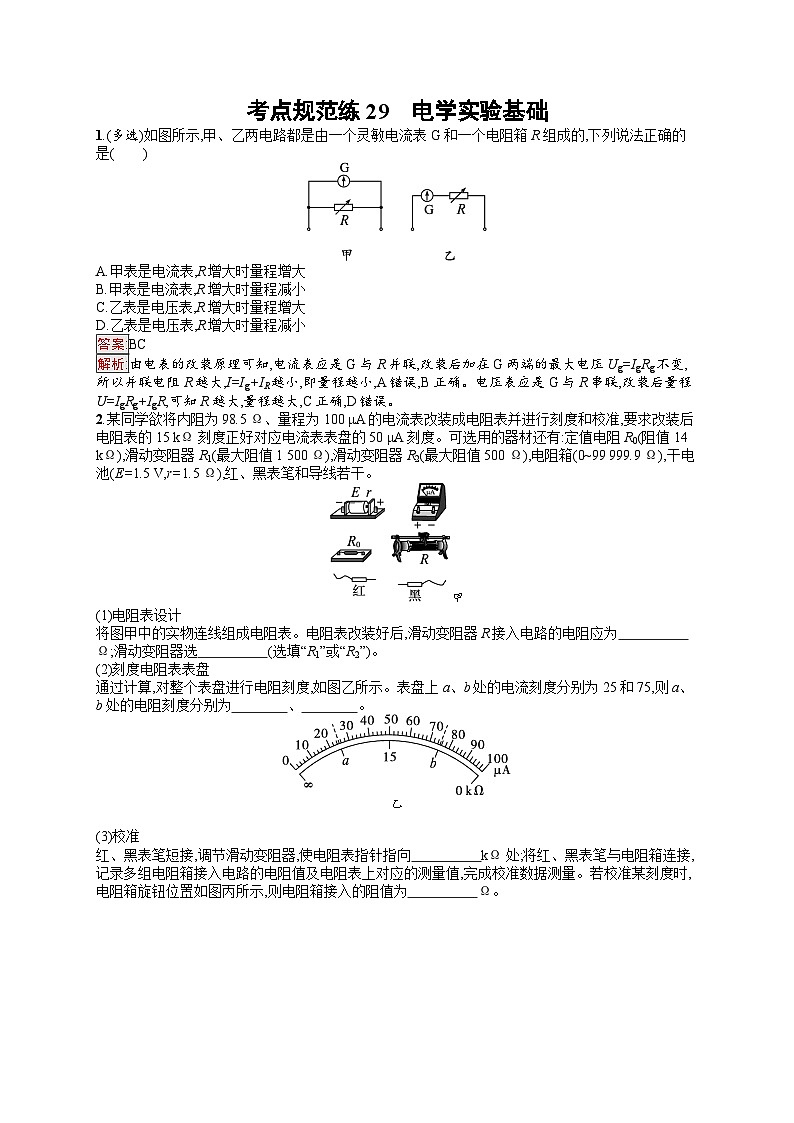

2026届高三物理一轮复习课后习题考点规范练29电学实验基础（Word版附解析）

这是一份2026届高三物理一轮复习课后习题考点规范练29电学实验基础（Word版附解析），共3页。试卷主要包含了某同学欲将内阻为98等内容，欢迎下载使用。

A.甲表是电流表,R增大时量程增大
B.甲表是电流表,R增大时量程减小
C.乙表是电压表,R增大时量程增大
D.乙表是电压表,R增大时量程减小
答案:BC
解析:由电表的改装原理可知,电流表应是G与R并联,改装后加在G两端的最大电压Ug=IgRg不变,所以并联电阻R越大,I=Ig+IR越小,即量程越小,A错误,B正确。电压表应是G与R串联,改装后量程U=IgRg+IgR,可知R越大,量程越大,C正确,D错误。
2.某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成电阻表并进行刻度和校准,要求改装后电阻表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。可选用的器材还有:定值电阻R0(阻值14 kΩ),滑动变阻器R1(最大阻值1 500 Ω),滑动变阻器R2(最大阻值500 Ω),电阻箱(0~99 999.9 Ω),干电池(E=1.5 V,r=1.5 Ω),红、黑表笔和导线若干。
甲
(1)电阻表设计
将图甲中的实物连线组成电阻表。电阻表改装好后,滑动变阻器R接入电路的电阻应为 Ω;滑动变阻器选 (选填“R1”或“R2”)。
(2)刻度电阻表表盘
通过计算,对整个表盘进行电阻刻度,如图乙所示。表盘上a、b处的电流刻度分别为25和75,则a、b处的电阻刻度分别为 、 。
乙
(3)校准
红、黑表笔短接,调节滑动变阻器,使电阻表指针指向 kΩ处;将红、黑表笔与电阻箱连接,记录多组电阻箱接入电路的电阻值及电阻表上对应的测量值,完成校准数据测量。若校准某刻度时,电阻箱旋钮位置如图丙所示,则电阻箱接入的阻值为 Ω。
丙
答案:(1)连线如图所示 900 R1
(2)45 5 (3)0 35 000.0
解析:(1)把图中各元件串联起来,注意电流从红表笔进,从黑表笔出。15 kΩ为中值电阻,也是电阻表内阻,RΩ-R0-r-Rg=15 000 Ω-14 000 Ω-1.5 Ω-98.5 Ω=900 Ω,R1最大值为1 500 Ω,能提供900 Ω的电阻,故选R1。
(2)RΩ+Rx1=EI1,RΩ=15 kΩ,I1=25 μA,联立求得Rx1=45 000 Ω=45 kΩ,a处的刻度标为45。RΩ+Rx2=EI2,I2=75 μA,联立求得Rx2=5 000 Ω=5 kΩ,b处的刻度标为5。
(3)电阻表欧姆调零时调到0;读数就是箭头指的数乘以倍数,然后再加起来,求得和为35 000.0 Ω。
3.某探究性学习小组利用如图甲所示的电路测量电池的电动势和内阻。其中电流表A1的内阻r1=1.0 kΩ,电阻R1=9.0 kΩ。为了方便读数和作图,给电池串联一个R0=3.0 Ω的电阻。
(1)按图示电路进行连接后,发现aa'、bb'和cc'三条导线中,混进了一条内部断开的导线。为了确定哪一条导线内部是断开的,将开关S闭合,用多用电表的电压挡先测量a、b'间电压,读数不为零,再测量a、a'间电压,若读数不为零,则一定是 导线断开;若读数为零,则一定是 导线断开。
甲
乙
(2)排除故障后,该小组顺利完成实验。通过多次改变滑动变阻器滑片位置,得到电流表A1和A2的多组I1、I2数据,作出图像如图乙所示。由I1-I2图像得到电池的电动势E= V,内阻r= Ω。
答案:(1)aa' bb' (2)1.41(1.36~1.44均可) 0.5(0.4~0.6均可)
解析:(1)用多用电表的电压挡检测电路故障,多用电表的表头是电流计,原电路有断路,回路中无电流。将多用电表接在a、b'间后有示数,说明电路被接通,即a、b'间有断路故障。再测量a、a'间电压,若多用电表读数不为零,断路故障的范围被缩小到a、a'间,则一定是aa'导线断开。若读数为零,则说明电路仍未被接通,电路故障一定是bb'导线断开。
(2)根据闭合电路的欧姆定律得E=I1(R1+r1)+(I1+I2)(R0+r),I1≪I2,上式可简化为E=I1(R1+r1)+I2(R0+r),读出两点坐标(60 mA,0.12 mA)和(260 mA,0.05 mA),代入方程解得电动势E=1.41 V,内阻r=0.5 Ω。
4.图甲为某同学改装和校准毫安表的电路图,其中虚线框内是毫安表的改装电路。
(1)已知毫安表表头的内阻为100 Ω,满偏电流为1 mA;R1和R2为阻值固定的电阻。若使用a和b两个接线柱,电表量程为3 mA;若使用a和c两个接线柱,电表量程为10 mA。由题给条件和数据,可以求出R1= Ω,R2= Ω。
(2)现用一量程为3 mA、内阻为150 Ω的标准电流表对改装电表的3 mA挡进行校准,校准时需选取的刻度为0.5 mA、1.0 mA、1.5 mA、2.0 mA、2.5 mA、3.0 mA。电池的电动势为1.5 V,内阻忽略不计;定值电阻R0有两种规格,阻值分别为300 Ω和1 000 Ω;滑动变阻器R有两种规格,最大阻值分别为750 Ω和3 000 Ω。R0应选用阻值为 Ω的电阻,R应选用最大阻值为 Ω的滑动变阻器。
(3)假设电阻R1和R2中有一个因损坏而阻值变为无穷大,利用图乙的电路可以判断出损坏的电阻。图乙中的R'为保护电阻,虚线框内未画出的电路即为图甲虚线框内的电路。图中的d点应和接线柱 (选填“b”或“c”)相连。判断依据是 。
答案:(1)15 35 (2)300 3 000 (3)c
闭合开关时,若电表指针偏转,则损坏的电阻是R1;若电表指针不动,则损坏的电阻是R2
解析:(1)设使用a和b两接线柱时,电表量程为I1;使用a和c两接线柱时,电表量程为I2,则
使用a和b时,IgRgR1+R2+Ig=I1①
使用a和c时,Ig(Rg+R2)R1+Ig=I2②
由①②两式得R1=15 Ω,R2=35 Ω。
(2)校准时电路中的总电阻的最小值为R小=1.53.0×10-3 Ω=500 Ω,总电阻的最大值为R大=1.50.5×10-3 Ω=3 000 Ω,故R0选300 Ω的,R选用最大阻值为3 000 Ω的滑动变阻器。
(3)d接b时,R1和R2串联,不论是R1还是R2损坏,电表都有示数且示数相同,故应将d接c。根据d接c时的电路连接情况可知:闭合开关时,若电表指针偏转,则损坏的电阻是R1;若电表指针不动,则损坏的电阻是R2。
5.下图是有两个量程的电流表,当使用a、b两个端点时,量程为1 A;当使用a、c两个端点时,量程为0.1 A。已知表头的内阻Rg为200 Ω,满偏电流Ig为2 mA,求电阻R1、R2的值。
答案:0.408 Ω 3.673 Ω
解析:接a、c时,由并联电路特点有R1+R2Rg=IgI-Ig
得R1+R2=IgRgI-Ig=20049 Ω
接a、b时,由并联电路特点有R1Rg+R2=IgI'-Ig
得499R1=200 Ω+R2
所以R1=0.408 Ω, R2=3.673 Ω。
