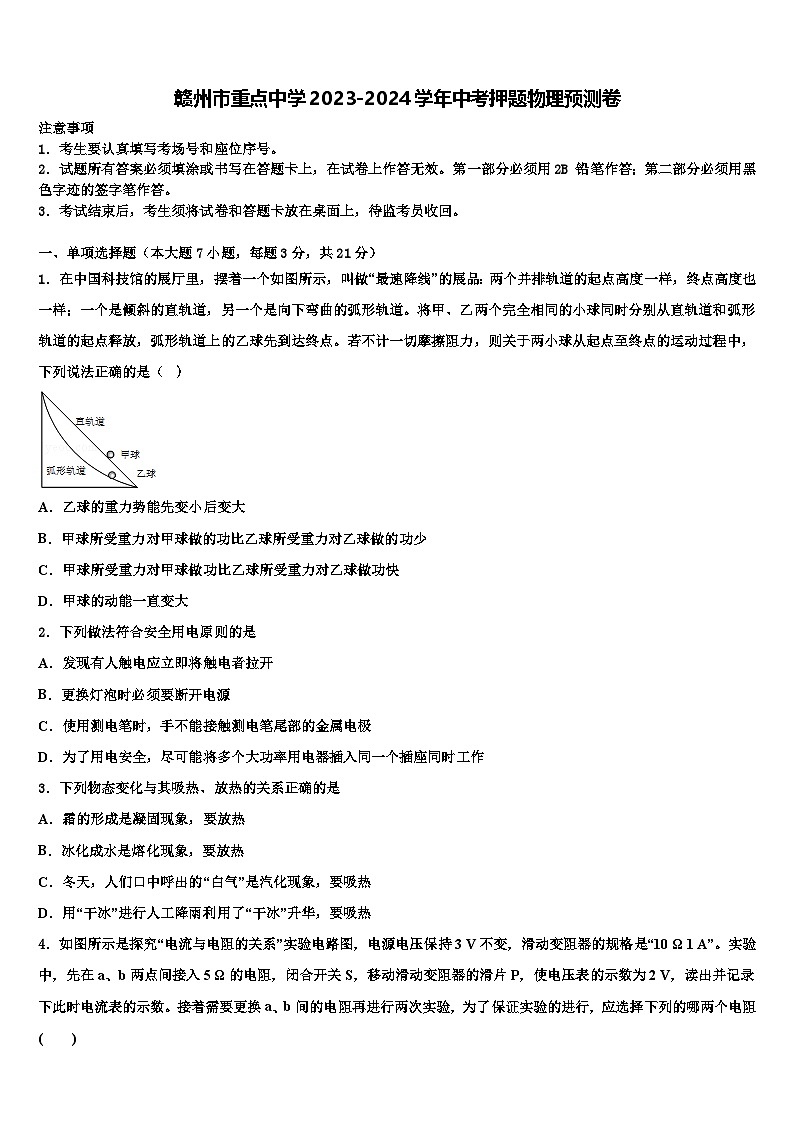

2024年江西省赣州市重点中学中考押题物理预测卷（中考模拟 ）

这是一份2024年江西省赣州市重点中学中考押题物理预测卷（中考模拟 ），共20页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在中国科技馆的展厅里，摆着一个如图所示，叫做“最速降线”的展品：两个并排轨道的起点高度一样，终点高度也一样；一个是倾斜的直轨道，另一个是向下弯曲的弧形轨道。将甲、乙两个完全相同的小球同时分别从直轨道和弧形轨道的起点释放，弧形轨道上的乙球先到达终点。若不计一切摩擦阻力，则关于两小球从起点至终点的运动过程中，下列说法正确的是（ ）
A．乙球的重力势能先变小后变大
B．甲球所受重力对甲球做的功比乙球所受重力对乙球做的功少
C．甲球所受重力对甲球做功比乙球所受重力对乙球做功快
D．甲球的动能一直变大
2．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作
3．下列物态变化与其吸热、放热的关系正确的是
A．霜的形成是凝固现象，要放热
B．冰化成水是熔化现象，要放热
C．冬天，人们口中呼出的“白气”是汽化现象，要吸热
D．用“干冰”进行人工降雨利用了“干冰”升华，要吸热

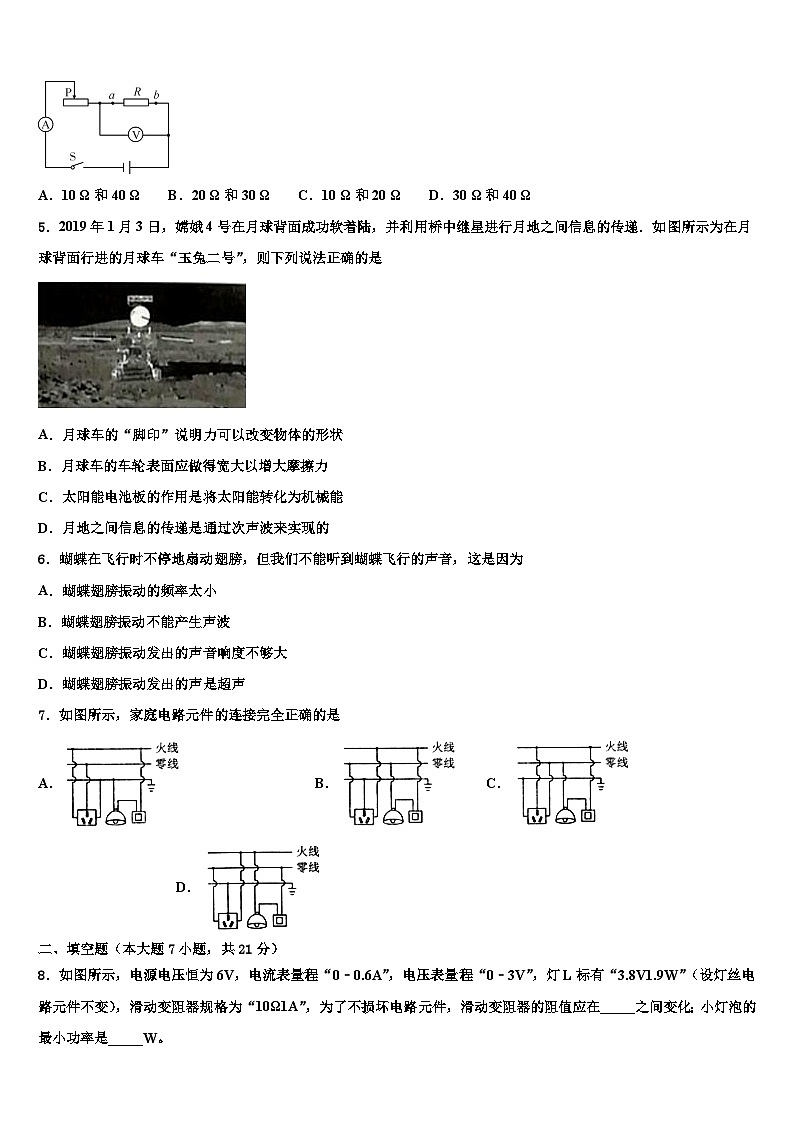

4．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10 Ω和40 Ω B．20 Ω和30 Ω C．10 Ω和20 Ω D．30 Ω和40 Ω
5．2019年1月3日，嫦娥4号在月球背面成功软着陆，并利用桥中继星进行月地之间信息的传递．如图所示为在月球背面行进的月球车“玉兔二号”，则下列说法正确的是
A．月球车的“脚印”说明力可以改变物体的形状
B．月球车的车轮表面应做得宽大以增大摩擦力
C．太阳能电池板的作用是将太阳能转化为机械能
D．月地之间信息的传递是通过次声波来实现的
6．蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为
A．蝴蝶翅膀振动的频率太小
B．蝴蝶翅膀振动不能产生声波
C．蝴蝶翅膀振动发出的声音响度不够大
D．蝴蝶翅膀振动发出的声是超声
7．如图所示，家庭电路元件的连接完全正确的是
A．B．C．D．
二、填空题（本大题7小题，共21分）

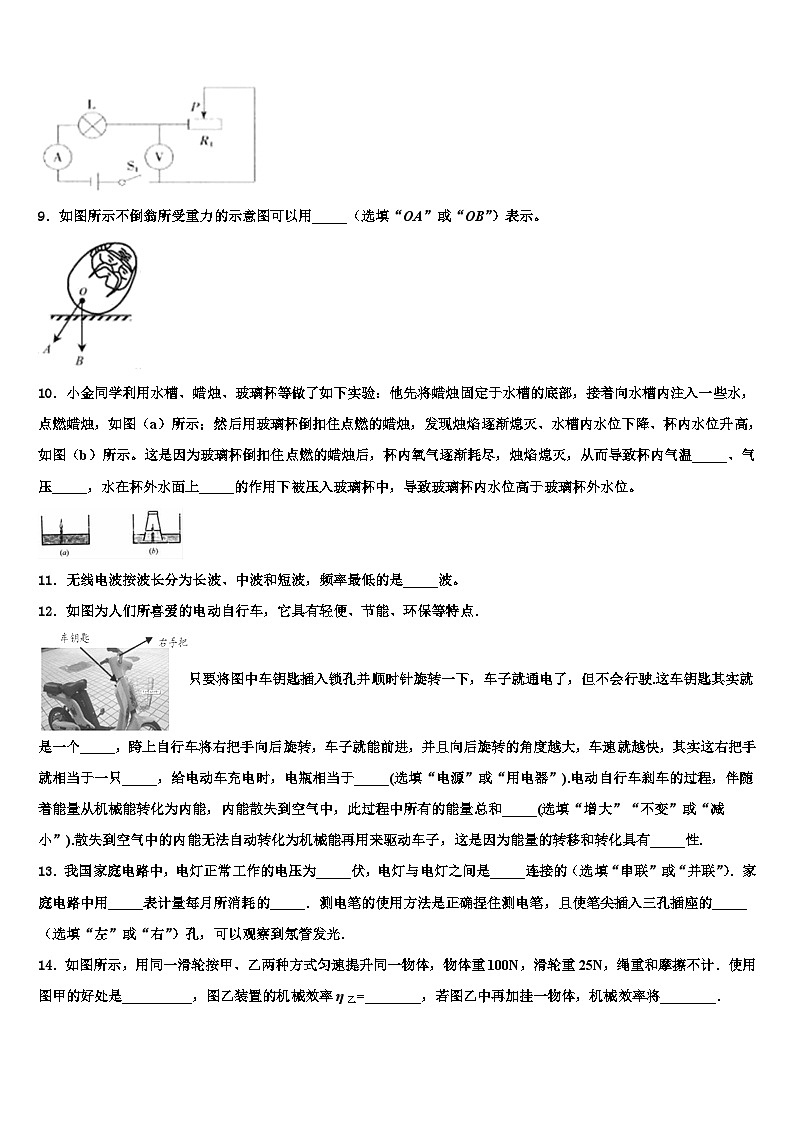

8．如图所示，电源电压恒为6V，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，灯L标有“”（设灯丝电路元件不变），滑动变阻器规格为“10Ω1A”，为了不损坏电路元件，滑动变阻器的阻值应在_____之间变化；小灯泡的最小功率是_____W。
9．如图所示不倒翁所受重力的示意图可以用_____（选填“OA”或“OB”）表示。
10．小金同学利用水槽、蜡烛、玻璃杯等做了如下实验：他先将蜡烛固定于水槽的底部，接着向水槽内注入一些水，点燃蜡烛，如图（a）所示；然后用玻璃杯倒扣住点燃的蜡烛，发现烛焰逐渐熄灭、水槽内水位下降、杯内水位升高，如图（b）所示。这是因为玻璃杯倒扣住点燃的蜡烛后，杯内氧气逐渐耗尽，烛焰熄灭，从而导致杯内气温_____、气压_____，水在杯外水面上_____的作用下被压入玻璃杯中，导致玻璃杯内水位高于玻璃杯外水位。
11．无线电波按波长分为长波、中波和短波，频率最低的是_____波。
12．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
13．我国家庭电路中，电灯正常工作的电压为_____伏，电灯与电灯之间是_____连接的（选填“串联”或“并联”）．家庭电路中用_____表计量每月所消耗的_____．测电笔的使用方法是正确捏住测电笔，且使笔尖插入三孔插座的_____（选填“左”或“右”）孔，可以观察到氖管发光．
14．如图所示，用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重100N，滑轮重25N，绳重和摩擦不计．使用图甲的好处是__________，图乙装置的机械效率η乙=________，若图乙中再加挂一物体，机械效率将________．
三、作图题（共7分）
15．画出静止在斜面上的木块受到的力的示意图．
（________）

16．浮在水面的小球所受浮力为6牛，请在图中用力的图示法画出该浮力F浮。
17．如图所示，一只蜻蜓（用A点表示）停在水池上方。请在图中标出蜻蜓所成的像A′．（要求保留作图痕迹）
（________）
四、实验题（本大题共5小题，共20分）
18．某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0〜3V、0〜15V量程）、电流表A（0〜0.6A、0〜3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干．实验后发现，该方案无法测出电阻Rx的值，其主要原因是____．
（2）小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大．老师告诉他，电压表相当于一个能显示自身两端电压的定值电阻．则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为____Ω．
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且已测出的条件下，能先测出电压表自身电阻后，再测出Rx阻值的电路是____．
（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差．在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是____．
A．改变电源电压
B．将R0换成50Ω的定值电阻
C．将电压表换成“0〜0.6A”的电流表
19．在“测量小灯泡的电阻”的实验中，实验器材有：3节干电池、标有2.5V的小灯泡（正常发光时，电阻约为10Ω）、电流表、电压表、滑动变阻器、开关等各一个和导线若干，电路图如图甲所示。
（1）在图乙的电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（_____）
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其原因可能是______。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器连入电路的阻值太大
D．滑动变阻器连入电路的阻值太小
（3）在提供的滑动变阻器中，分别有规格为A（5Ω 1A）、B（20Ω 1A），为了顺利完成实验，应选择_____（填“A” 或“B”）滑动变阻器最为合适。
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，则小灯泡此时的电阻为_____Ω（结果保留一位小数）。为使小灯泡正常发光，应将滑动变阻器的滑片向__端移动（填“左”或“右”）。当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，则小灯泡正常发光时的功率为____W。
（拓展）在上述电路中，不管怎样移动滑动变阻器的滑片，都无法使灯泡两端的电压足够小，请你在原电路图甲中增加一条线，仍保证电流表测通过小灯泡的电流，使得灯泡两端的电压可以在0～2.5V之间连续变化。
（______）
20．甲和乙两个小球（小球大小可忽略）在平直路面从左到右运动，从计时开始记录，每隔0.1s记录一次，纪录得小球的位置如图所示．
由图可知，甲小球做_______运动．从计时开始，乙小球前0.5s的平均速度是____________m/s．根据如图的记录，在如图的坐标系中画出甲小球的s﹣t图线_________．
21．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
22．如图所示，在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）电流表的量程应选_____A，请你用笔画线代替导线，将图甲的实物电路连接完整。
（_____）
（2）闭合开关前，图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。
（3）正确接入电流表后闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，其故障可能是_____。
（4）闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
五、计算题（本大题共2小题，共13分）
23．2018年9月23日，广深港高铁香港段正式运营。广深港高铁全程141千米。其中内地段115千米，香港段26千米，李菲在国庆节期间乘坐高铁从广州南到香港。列车时刻表如下：
列车中途经过一个隧道，当他所在的车厢进隧道时，看到车厢内显示屏上的示数为216km/h，他用手表开始计时，经过20s车厢出隧道，求：
（1）列车由广州南到深圳北的平均速度；
（2）设想列车在隧道中匀速运动，则该隧道的长度。
24．如图所示为某国产汽车厂家研制的一种新型薄膜太阳能动力汽车。按照设计，其外壳的总体积为0.02m3，为减轻车体自身的质量，外壳采用一种硬度相当于钢铁2﹣5倍的聚丙烯塑料。求：
（1）该车的整车质量为300kg，车轮与地面的接触总面积为0.05m2，则它静止在水平地面上时，对地面的压强是多少？（g取10N/kg）
（2）该车在水平路面上匀速行驶3km，用时10min，此过程中受到的平均阻力200N，则牵引力做功的功率是多少？
六、综合能力题（本大题共3小题，共18分）
25．如图所示，是某水上打捞船将一个完全密闭的正方体货箱缓慢地打捞出水面的起吊装置示意图．货箱平放在海底，海底深度H=30m，该货箱边长L=1m，货箱及内部货物的总重G货=4.0×104N，动滑轮（只有一个）及附属配件的总重G滑轮=1.0×104N．不计绳重和滑轮摩擦及绳在水中受到的浮力，不考虑风浪、水流等的影响．（海水的密度视为ρ=1×103kg/m3、g取10N/kg）试问：
用声纳探测货箱上表面的回声的时间是多少？（声音在海水中的传播速度为υ=1450m/s）要将货箱从海底处匀速吊起到上表面将露出水面的过程中，拉力F做了多少功？若货箱从刚露出水面到完全露出水面的过程中是被匀速提升的，请分析在此过程中，货箱所受浮力和滑轮组机械效率的变化情况．
26．专家提示：室内空气过于干燥，发病率会明显增加，室内最佳空气湿度值范围45%至50%．如图所示是某家用空气加湿器的自动控制装置，R1是一个传感电阻（置于加湿器表面，和空气接触，用于探测空气的湿度），其阻值随湿度的变化关系如表所示．加湿装置上标有“220V 44W”字样．已知继电器线圈电阻R2为100Ω．左边电源的电压U0为6V不变．当继电器线圈R2中的电流增大到某一数值时，继电器的衔铁被吸下，加湿器电路断开；当继电器线圈中的电流减小到某一数值时，继电器的衔铁被释放，加湿器电路闭合，开始工作．
请解答：
分析上表，当空气湿度增大时，传感电阻的阻值___（增大/减小），继电器的衔铁受到的吸引力____（增大/减小）．正常工作时，加湿装置的工作电流是多少？___________正常工作5min消耗的电能是多少？____-若室内湿度控制在40~60%之间，求衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是多少？___________--
27．如下图所示为小明使用滑板车沿水平方向运动的情景，请回答：
当小明不再用力蹬车时，滑板车仍向前运动，说明了什么？回答 ： __________． 当小明站在滑板车上时，从力学的角度提出一个问题并回答：问题： ？ ________回答： _________ ．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
因为两球的重力相同，最初的高度相同；在下降过程中甲球、乙球的高度不断减小，即势能一直减小，动能一直增大，故A错误、D正确；因为两球的重力相同，在起点处小球甲与小球乙的高度相同，所以它们的重力势能相同，到最低点时重力所做的功相同，故B错误；在下降过程中，乙先到达终点，即乙的速度大，因为两球的重力相同，由P=Fv知道，重力对小球乙做功的功率比对小球甲做功的功率大，故C错误，故选D。
2、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
3、D
【解析】
A. 霜是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量．故A错误；
B. 冰化成水，由固态变为液态，是熔化现象，此过程吸收热量．故B错误；
C. “白气”是空气中的水蒸气遇冷液化形成的小水滴，此过程放出热量．故C错误；
D. 干冰是固态二氧化碳，在常温常压下干冰极易由固态直接升华成为气态，同时吸收大量的热．故D正确．
4、C
【解析】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：U滑 =U-UR =3V-2V=1V，因为串联电路中各处的电流相等，所以根据欧姆定律可得：R滑/R=U滑/I/UR/I=U滑/UR=1V/2V=1/2，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：Rmax =2R滑max =2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，则a，b间换接的电阻阻值应为10Ω、20Ω，故选C。
考点：欧姆定律的应用
视频
5、A
【解析】
A．力可以改变物体的形状，可以改变物体的运动状态，月球车在月球表面上留下“脚印”说明力可以改变物体的形状；故A正确；
B．月球车的车轮表面做得宽大，是通过增大受力面积来减小压强；摩擦力的大小与接触面积无关，所以不是增大摩擦力；故B错误；
C．太阳能电池板的能量转化为太阳能转化为电能，故C错误；
D．声的传播需要介质，真空不能传声；电磁波能在真空中传播，则月地之间信息的传递是通过电磁波来实现的，故D错误；
6、A
【解析】
人耳的听觉范围为20Hz-2000Hz．
蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为扇动翅膀的频率低于20Hz，所以人耳是听不到的．
即翅膀振动的频率太小，人耳听不到，故A正确；
而翅膀振动能产生声波，因为频率低，属于次声波，所以听不到，且原因也不是响度不够大，故BCD错误；
故选A．
点睛：注意牢记人耳的听觉范围，即20Hz-2000Hz，高于此频率的为超声波，低于此频率的为次声波，人耳都是听不到的．
7、B
【解析】
根据题中“家庭电路元件的连接完全正确的是”可知，本题考查家庭电路中灯泡、开关、三孔插座的接法。根据家庭电路中元件的连接要求进行判断。
【详解】
A、三孔插座的连接不符合“上孔接地线，左孔接零线，右孔接火线”的要求；灯泡螺丝套接到地线上了，故A接法错误；
B、开关、灯泡和三孔插座的接法均符合连接要求，故B接法正确；
C、三孔插座的连接不符合“上孔接地线，左孔接零线，右孔接火线”的要求，故C接法错误；
D、开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D接法错误。
二、填空题（本大题7小题，共21分）
8、4.4Ω～7.6Ω 1.18
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流，灯泡正常发光时的电压为3.8V，功率为1.9W，由P＝UI可得灯泡的额定电流：IL＝PLUL=；灯泡的电阻：RL＝ULIL=Ω，因为串联电路总电压等于各分电压之和，所以，灯泡正常发光时电压表的示数U滑＝U﹣UL＝6V﹣3.8V＝2.2V，此时滑动变阻器接入电路的电阻最小，其最小阻值为：R滑min＝＝4.4Ω；当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′＝U﹣U滑max＝6V﹣3V＝3V，电路中的最小电流：Imin＝UL'RL=3V7.6O=37.6A，滑动变阻器接入电路中的最大阻值：7.6Ω，故滑动变阻器阻值变化的范围是4.4Ω～7.6Ω，灯泡的最小功率：PLmin＝UL′×Imin＝3V×37.6A ≈1.18W。
9、OB
【解析】
O为不倒翁的重心，从O点开始沿重力的方向（竖直向下）画一条带箭头的线段可表示不倒翁受到的重力，所以能正确表示不倒翁所受重力示意图的线段为OB。
10、升高 减小 大气压
【解析】
蜡烛在杯内燃烧时，消耗杯中的氧气，使杯内气温升高，则气压减小，外界气压不变，所以杯内气压小于外界大气压，水在杯外水面上大气压的作用下，被压入玻璃杯中，导致玻璃杯内水位高于玻璃杯外水位。
11、长
【解析】
由c＝λf知道，当波速一定时，波长和频率成反比，所以，频率最低的波长最长，即无线电波中频率最低的是长波。
12、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
13、220 并联 电能 电能 右
【解析】
我国家庭电路中，用电器正常工作的电压为220V；各电灯工作时互不影响，则电灯与电灯之间是并联连接的；家庭电路中用电能表测量每月所消耗的电能；插座的左孔接零线，右孔接火线，所以，正确捏住测电笔，使笔尖插入三孔插座的右孔，可以观察到氖管发光．
14、可以改变力的方向 80％ 提高
【解析】
由图可知，甲滑轮是定滑轮，绳重和摩擦不计，使用该滑轮可以改变力的方向，
乙滑轮是动滑轮,绳重和摩擦不计,有用功W有用=Gh,总功W总=(G+G轮)h，
则动滑轮的机械效率η乙= = = =×100%=80%
当提升重物的重力增加，做的有用功就变大，而额外功几乎不变，有用功在总功中所占的比例变大，所以机械效率变大．
三、作图题（共7分）
15、
【解析】
过重心作竖直向下的重力G，过重心作沿斜面向上的摩擦力f，过支点作垂直于斜面向上的支持力F．如图所示：
16、
【解析】
小球漂浮在液面，由浮沉条件知浮力等于重力，即所受浮力F浮＝G＝6N；浮力的方向竖直向上，选取标度为3N，过小球的重心沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍，如图所示：
17、
【解析】
利用平面镜成像原理作图，即像和物关于平面镜对称。
【详解】
由A点向水面作垂线并延长，垂足为O，在延长线上截取OA'，使OA'= OA，A' 即为A的像，如图所示：
四、实验题（本大题共5小题，共20分）
18、电流太小，无法用电流表直接测出4CA
【解析】
（1）实验室有一只标有“XkΩ”的电阻，即电阻为几千欧姆，电源电压为3V，由欧姆定律，（若为1千欧姆）通过其的最大电流为0.003A，远小于电流表小量程的分度值为0.02A，无法用电流表直接测出；
（2）闭合S1，断开S2，电压表与定值电阻串联，电压表示数U=2V，定值电阻电压为3V﹣2V=1V，电压表示数为定值电阻电压的2V1V=2倍，根据分压原理，可估算出电压表自身的电阻为2×2kΩ=4kΩ；
（3）A选项中，开关向左打若能测量出待测电阻电压，则开关向右打时，电流从电压表负接线柱流入，无法测量定值电阻的电压；
B选项中，根据并联电路各支路互不影响，开关断开与闭合时，电压表示数不变，无法测待测电阻的电压；
C选项中，开关向上打和向下打，待测电阻和定值电阻分别与电压表串联，电压表示数分别为UX、U1，由串联电路电压的规律可分别求出两电阻的电压为：UX=U﹣U1，U0=U﹣U2，
根据分压原理有：U-U1U1=RXRV﹣﹣﹣﹣﹣①
U-U2U2=R0RV﹣﹣﹣﹣﹣﹣②，
因U、U1、U2、R0为已知量，由①②可求出待测电阻；C可行；
D选项中，只能测量出待测电阻与串联时的电压，不可行；
（4）对上面的C方案，
A．若改变电源电压，则可得出不同的电压值，由①②可得出几组电阻值，可取平均值减小误差；可行；
B．将R0换成50Ω的定值电阻，由①②只能测量出一个电阻值，不可行；
C．将电压表换成“0〜0.6A”的电流表，因电源电压已知，S2打到上端时，也只能测量出一个电流值，求出一个电阻值，不可行；故A正确。
19、 C B 9.1 左 0.6
【解析】
（1）由图乙可知，电流表和灯泡的左接线柱相连，导致灯与电压表没有接入电路，修改后，实物电路如图所示：
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，即电路为通路且没有短路，而小灯泡不亮，说明电路中的电流过小，其原因可能是滑动变阻器连入电路的阻值太大；
（3）标有2.5V的小灯泡，正常发光时，电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I==0.25A，电源为3节干电池串联，则电源电压为4.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻为：R滑==8Ω，故选用B滑动变阻器最为合适；
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.22A，由欧姆定律可得，小灯泡此时的电阻为：RL=≈9.1Ω；灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片应向左移动，直到电压表示数为额定电压；当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，即此时的电流为0.22A+0.02A=0.24A，则小灯泡正常发光时的功率为：P=ULIL=2.5V×0.24A=0.6W；
【拓展】
图甲中，当B滑动变阻器的最大电阻为20Ω时，由分压原理可知，灯分得的电压最小，此时灯的电阻约为变阻器最大电阻的0.5倍，由分压原理可知，灯的电压也为变阻器电压的0.5倍，根据串联电路电压的规律，电压表最小示数为：U小==1.5V，为使得灯泡两端的电压可以在0～2.5V之间连续变化，可将变阻器右下接线柱与灯的右接线柱连接起来，如图所示：
这样灯与变阻器滑片以右电阻丝并联后再与变阻器滑片以左电阻丝串联；当滑片移动到最右端时，灯泡被短路，灯的电压为0；由串联电路的电压特点可知，并联部分的电压与变阻器滑片以左电阻丝的电压之和等于电源电压，当滑片连续移动时，可使得灯泡两端的电压可以在0～2.5V之间连续变化。
20、匀速直线 3
【解析】
（1）由于随着时间的推移，甲在相等的时间间隔内通过的路程仍然相等，所以甲做的是匀速直线运动；
（2）甲小球0.5s经过的路程和乙小球0.5s经过的路程是相等的，所以图中所示乙小球0.5s经过的路程s=0.3m×5=1.5m，
所以乙小球前0.5s的平均速度v===3m/s；
（3）s﹣t图象如图所示：
21、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
22、0～0.6 A 小灯泡处短路 2.2 B 0.5
【解析】
（1）灯泡正常发光时的电流I＝＝＝0.25A；所以电流表的量程应选0～0.6A．电流表选0.6A量程，把灯泡与电流表串联接入电路，电路图如图所示。

（2）闭合开关前，图中滑动变阻器的滑片P应位于最大最值处，即A端。
（3）正确接入电流表后闭合开关，发现灯泡不亮，电流表有示数，即不是断路，即可能是短路造成的，电压表无示数，即说明电压表所并联的部分没有电压，即相当于导线，所以其故障可能是小灯泡处短路。
（4）电压表使用0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V。
要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向B端移动，使电压表的示数为2.5V。
（5）由图象可知灯泡的额定电压U＝2.5V对应的电流I＝0.2A，灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W。
五、计算题（本大题共2小题，共13分）
23、（1）191.7km/h；（2）1200m.
【解析】
（1）列车由广州南到深圳北所用的时间：t=8:31-7:55=36min=0.6h，列车由广州南到深圳北的平均速度:v=191.7km/h;
（2）列车在隧道中的速度：216km/h=m/s=60m/s，则该隧道的长度：
24、（1）6×104Pa；（2）1000W。
【解析】
（1）汽车静止在水平地面上时，对地面的压力：F＝G＝mg＝300kg×10N/kg＝3000N，
汽车对水平地面的压强：
（2）因为汽车匀速行驶，汽车受到的牵引力和阻力是一对平衡力，大小相等，
所以受到的牵引力：F′＝f＝200N，
牵引力做的功：W＝F′s＝200N×3000m＝6×105J，
时间t＝10min＝600s，
则牵引力做功的功率：。
答：（1）汽车静止在水平地面上时，对地面的压强是6×104Pa；
（2）牵引力做功的功率是1000W。
六、综合能力题（本大题共3小题，共18分）
25、（1）用声纳探测货箱上表面的回声的时间是0.04s；
（2）要将货箱从海底处匀速吊起到上表面将露出水面的过程中，拉力F做了1.16×106J；
（3）在此过程中，货箱所受浮力变小、滑轮组机械效率的变大．
【解析】
试题分析：（1）声呐发射的超声波遇到货箱经反射后，又被声呐接收，超声走的是2（H﹣L）的路程，利用速度公式求时间；
（2）求出货箱的体积，得出货箱浸没水中排开水的体积，利用阿基米德原理求货箱在水中受到的浮力，再利用F=（G滑轮+G货﹣F浮）求出拉力大小，算出货箱在水中的上升高度，利用W=Fh求拉力F做功；
（3）货箱从刚露出水面到完全露出水面的过程中，货箱受到的浮力减小，滑轮受到的拉力增大，拉力做的有用功增大，额外功几乎不变，由此可知动滑轮的机械效率变大．
解：（1）由题知货箱上表面距离水面：
h=H﹣L=30m﹣1m=29m，
超声走的路程：
s=2（H﹣L）=2×29m=58m，
用声纳探测货箱上表面的回声的时间：
t===0.04s；
（2）货箱排开水的体积：
v=（1m）3=1m3，
货箱在水中受到水的浮力：
F浮=ρ水v排g=ρ水vg=1×103kg/m3×1m3×10N/kg=1×104N，
拉力F大小：
F=（G滑轮+G货﹣F浮）=（1.0×104N+4.0×104N﹣1.0×104N）=2×104N，
拉力移动的距离：
s=2h=2×29m=58m，
拉力做功：
W=Fs=2×104N×58m=1.16×106J；
（3）货箱从刚露出水面到完全露出水面的过程中，货箱排开水的体积减小，货箱受到的浮力减小，滑轮受到的拉力增大，拉力做的有用功增大，额外功几乎不变，由此可知动滑轮的机械效率变大．
答：（1）用声纳探测货箱上表面的回声的时间是0.04s；
（2）要将货箱从海底处匀速吊起到上表面将露出水面的过程中，拉力F做了1.16×106J；
（3）在此过程中，货箱所受浮力变小、滑轮组机械效率的变大．
【点评】本题为力学综合题，分析时不要忽略了货箱受到的浮力，使用动滑轮拉力F=（G滑轮+G货﹣F浮），但s=2h仍成立．
26、减小 增大 0.2A 1.32×104J 0.03A～0.04A
【解析】
（1）分析表格数据可知当空气湿度增大时传感电阻阻值的变化，根据欧姆定律可知电路中电流的变化，进一步判断电磁铁磁性的变化和继电器的衔铁受到的吸引力变化；
（2）加湿装置正常工作时的功率和额定功率相等，根据求出其电流，再根据求出正常工作5min消耗的电能；
（3）根据表格数据可知湿度为40%和60%时传感器电阻，根据电阻的串联和欧姆定律求出电路中的电流，然后得出答案。
【详解】
（1）分析上表可知，当空气湿度增大时，传感电阻的阻值减小，电路中的总电阻减小，由可知，控制电路的电流变大，电磁铁的磁性变强，继电器的衔铁受到的吸引力增大；
（2）正常工作时，由可得，加湿装置的工作电流：；由
可得，正常工作5min消耗的电能：；
（3）当空气湿度为40%时，由表格数据可知，传感器的电阻R1=100Ω，因串联电路中总电阻等于各分电阻之和，所以，控制电路中的电流：；当空气湿度为60%时，由表格数据可知，此时传感器的电阻R1′=50Ω，则控制电路中的电流：。故继电器线圈中的电流变化范围是0.03A～0.04A。
答：（1）减小；增大；（2）正常工作时，加湿装置的工作电流是0.2A，正常工作5min消耗的电能是1.32×104J；
（3）若室内湿度控制在40～60%之间，衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是0.03A～0.04A。
本题考查了电路的动态变化分析和欧姆定律、电功率公式、电功公式以及串联电路特点的应用，从表格中获取有用的信息是关键。
27、（1）滑板车和小明具有惯性 (2）滑板车在水平方向受到什么力的作用？ 摩擦力
【解析】
试题分析：（1）惯性是物体保持原有运动状态不变的性质，运动的滑板车即使不再用力蹬时，仍向前运动，说明滑板车和小明具有惯性；(2）可从滑板车在水平方向或竖直方向受力的角度提出不同的问题．例如：滑板车在水平方向受到什么力的作用？滑板车会慢慢停下来是因为受摩擦力的作用．
考点：惯性；物体的受力分析
站序
站名
到站时间
出发时间
停留时间
路程
01
广州南
-
7:55
-
02
虎门
8:12
8:14
2分钟
03
深圳北
8:31
8:36
5分钟
115km
04
香港西九龙
8:55
-
-
141km
