【跨学科实践】

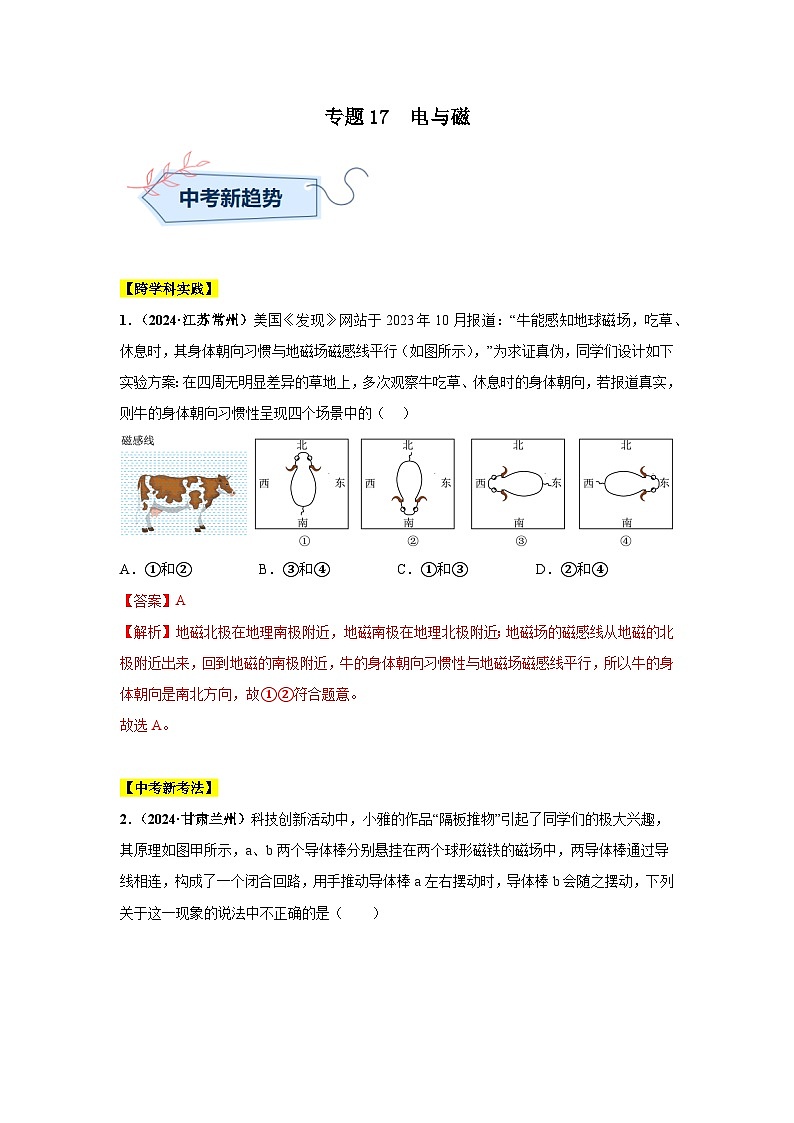

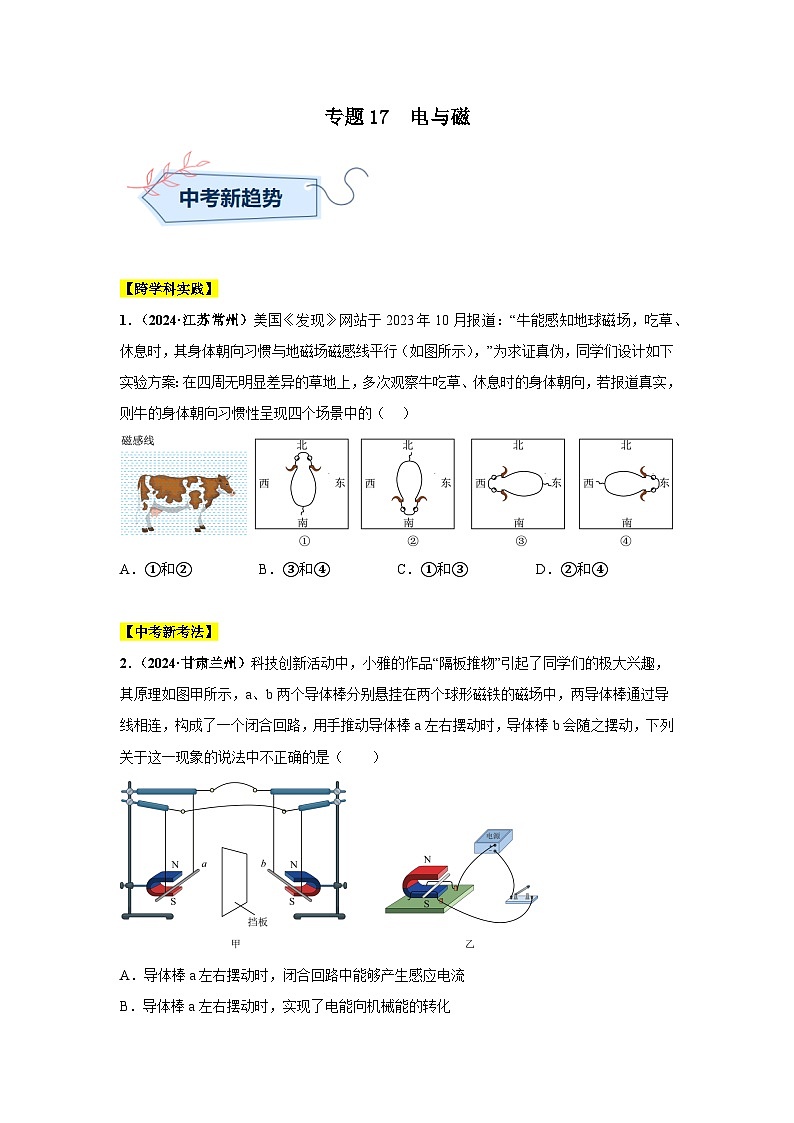

1．（2024·江苏常州）美国《发现》网站于2023年10月报道：“牛能感知地球磁场，吃草、休息时，其身体朝向习惯与地磁场磁感线平行（如图所示），”为求证真伪，同学们设计如下实验方案：在四周无明显差异的草地上，多次观察牛吃草、休息时的身体朝向，若报道真实，则牛的身体朝向习惯性呈现四个场景中的（ ）
A．①和②B．③和④C．①和③D．②和④
【中考新考法】
2．（2024·甘肃兰州）科技创新活动中，小雅的作品“隔板推物”引起了同学们的极大兴趣，其原理如图甲所示，a、b两个导体棒分别悬挂在两个球形磁铁的磁场中，两导体棒通过导线相连，构成了一个闭合回路，用手推动导体棒a左右摆动时，导体棒b会随之摆动，下列关于这一现象的说法中不正确的是（ ）
A．导体棒a左右摆动时，闭合回路中能够产生感应电流
B．导体棒a左右摆动时，实现了电能向机械能的转化
C．导体棒b随之摆动的原理与图乙所示装置的原理相同
D．用手推动导体棒b左右摆动时，导体棒a也会随之摆动
考点1 磁现象 磁场

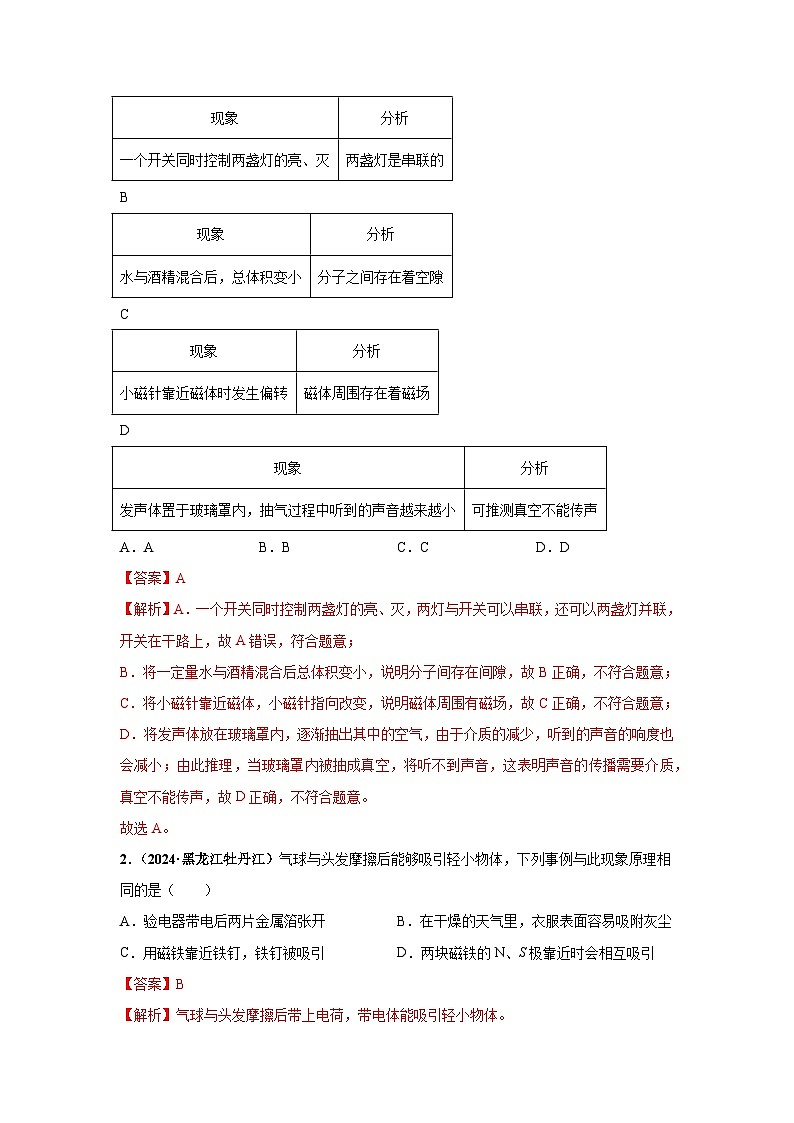

1．（2024·山东济宁）对实验现象、实验数据进行分析、论证，是科学探究过程中的重要环节。下列对实验现象的分析不合理的选项是（ ）
A
B
C
D
A．AB．BC．CD．D
2．（2024·黑龙江牡丹江）气球与头发摩擦后能够吸引轻小物体，下列事例与此现象原理相同的是（ ）
A．验电器带电后两片金属箔张开B．在干燥的天气里，衣服表面容易吸附灰尘
C．用磁铁靠近铁钉，铁钉被吸引D．两块磁铁的N、S极靠近时会相互吸引

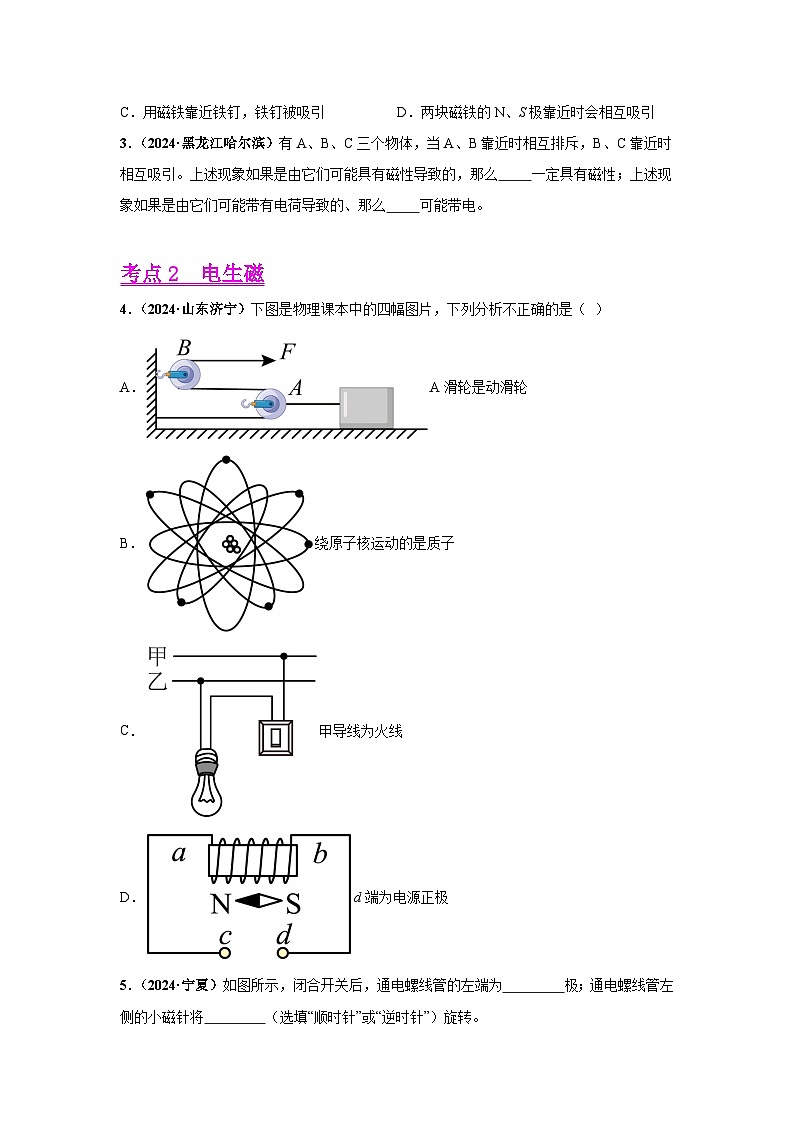

3．（2024·黑龙江哈尔滨）有A、B、C三个物体，当A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象如果是由它们可能具有磁性导致的，那么 一定具有磁性；上述现象如果是由它们可能带有电荷导致的、那么 可能带电。
考点2 电生磁
4．（2024·山东济宁）下图是物理课本中的四幅图片，下列分析不正确的是（ ）
A．A滑轮是动滑轮
B．绕原子核运动的是质子
C．甲导线为火线
D．d端为电源正极
5．（2024·宁夏）如图所示，闭合开关后，通电螺线管的左端为 极；通电螺线管左侧的小磁针将 （选填“顺时针”或“逆时针”）旋转。
6．（2024·黑龙江哈尔滨）如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请在方框内标出通电螺线管的磁极，并在导线AB段用箭头标出电流的方向。
7．（2024·四川乐山）如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”、“-”极和通电螺线管左侧的极性。
8．（2024·四川内江）如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
9．（2024·山东潍坊）某款磁悬浮玩具的电路原理图如图所示。闭合开关，磁性小球悬停在空中，一小磁针静止于螺线管左侧，不考虑小磁针与磁性小球间的相互作用。
(1)将小磁针“N”“S”极填入括号中；
(2)画出磁性小球的受力示意图。
10．（2024·江苏宿迁）按要求作图：
(1)如图所示，一束光经黑板反射进入眼睛，请画出入射光线；
(2)如图所示，用弹簧测力计测量物体的重力，请画出物体此时的受力示意图；
(3)如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极。
考点3 电磁铁 电磁继电器
11．（2024·山东聊城）如图甲所示，科技小组利用热敏电阻设计了一个自动加热装置。当环境温度低于温度值t0时，加热电阻R1工作；当环境温度高于t0时，继电器的衔铁被吸下，保温电阻R2工作。已知U1=1.4V，继电器线圈电阻不计，R是热敏电阻，其电阻随温度变化的关系如图乙所示。当线圈中的电流大于等于20mA时，继电器的衔铁被吸下。下列说法正确的（ ）
A．当环境温度降低时，控制电路中电流增大
B．温度值t0=30℃
C．欲使加热电阻R1工作时升温更快，可适当增大R1的电阻
D．若工作电路中相同时间内加热状态产生的热量是保温状态的3倍，则R1：R2=1：3
12．（2024·黑龙江牡丹江）（多选）1820年，安培在法国科学院的例会上做了一个有趣的实验。如图所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法正确的是（ ）
A．通电螺线管B端为N极
B．通电螺线管外部磁场分布与蹄形磁体相似
C．螺线管通电会转动，是因为受到了地磁场的作用
D．螺线管通电会转动，最后停在南北方向上
13．（2024·甘肃定西）如图甲所示为磁悬浮地球仪，悬浮时球体只能沿着“地轴”转动，它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁铁，它的磁场与地磁场分布特点一致；环形底座内有一电磁铁，其电路原理如图乙所示。地球仪工作时，球体悬浮于空气中，则图甲中球体上方是“地磁场”的 极（选填“N”或“S”），图乙中A端应连接电源的 极（选填“正”或“负”）。
14．（2024·山东菏泽）植物生长需要适宜的环境湿度。某中学劳动实践小组为大棚内的植物“多肉”（适宜的环境湿度为30%~40%）设计了一个自动加湿装置，当环境湿度降至30%，加湿器恰好开始加湿，当环境湿度升至40%，加湿器恰好停止加湿，其电路如图所示。控制电路的电源电压U恒为6V，定值电阻为20Ω，湿敏电阻R的阻值随环境湿度的升高而减小，它的阻值与部分环境湿度对应关系如表所示。请完成下列问题（线圈电阻不计）：
（1）闭合开关，电磁铁的上端是 极；通过电磁铁的电流越大，磁性越 ；
（2）闭合开关、，求衔铁恰好被吸下时控制电路的总功率；
（3）若大棚内的植物换成牡丹（适宜的环境湿度为50%~70%），小明提出该加湿装置只更换电阻就能实现“当环境湿度降至50%，加湿器恰好开始加湿，当环境湿度升至70%，加湿器恰好停止加湿”，求更换后的阻值。
15．（2024·黑龙江牡丹江）【阅读材料，回答问题】
超级高铁
2023年我国超级高铁技术研究迎来重大突破，已经实现了低真空环境运行，空气阻力比传统高铁的空气阻力低3%，再加上磁悬浮技术，真正实现了贴地“飞行”。
磁悬浮技术是一种利用磁场的作用力让列车悬浮在轨道上的技术，可以消除轮轨间的摩擦力，降低噪声和能耗，真空管道是一种将管道内的空气抽走，形成真空状态的装置，这样可以减少空气阻力，提高列车的运行效率。
预计在2035年，上海一杭州线路将作为中国第一条超级高铁列车线路投入运营。在这条长150km的真空隧道运行，超级高铁时速可达到1000km，全程在真空管道中离地“飞行”。
（1）超级高铁主要是通过 的方法消除轮轨间的摩擦力；
A．增大压力 B．减小接触面粗糙程度 C．使接触面分离 D．变滑动为滚动
利用的原理是 。
（2）若超级高铁以600km/h的平均速度运行，从上海到杭州只需 min；
（3）超级高铁采用电力驱动，为方便控制磁场的变化，使用的磁体大多是 （选填“电磁铁”或“永磁体”）；
（4）相比传统高铁，超级高铁的优势有 （写出一条）。
考点4 电动机
16．（2024·内蒙古包头）如图，闭合开关后风车能连续转动，下列器件的工作原理与风车转动原理相同的是（ ）
A．电动机B．发电机C．指南针D．电磁继电器
17．（2024·四川乐山）下列四幅图中，探究“磁场对通电导线的作用”的是（ ）
A．B．
C．D．
18．（2024·江苏宿迁）2024年5月1日，我国第三艘航空母舰福建舰首次海试。将搭载自主研发的电磁弹射系统，是利用强磁场对通电轨道产生的力使舰载机加速起飞的。下列图示与此原理相同的是（ ）
A． B．
C． D．
考点5 磁生电
19．（2024·四川内江）如图所示，开关闭合后，使导体ab左右运动，灵敏电流表的指针随之偏转，人们根据此现象制成了（ ）
A．电磁铁B．电动机C．发电机D．电磁继电器
20．（2024·甘肃定西）兰州马拉松已成为兰州的一张名片。比赛计时采用感应芯片，运动员佩戴感应芯片通过起点和终点磁场地带时，芯片里的线圈就会产生电流，激发芯片发送编码信息，系统自动获取信息并计时。下列器件中与此工作原理相同的是（ ）
A．发电机B．电磁继电器C．电风扇D．电铃
21．（2024·黑龙江哈尔滨）下列各图中能反映发电机工作原理的是（ ）
A．B．
C．D．
22．（2024·山东菏泽）如图所示是安检使用的一种金属探测仪。当探测仪靠近金属物体时，会产生感应电流，发出报警信号，其工作原理与下列实验原理相同的是（ ）
A．B．
C．D．
23．（2024·山东聊城）唱卡拉OK时经常用到动圈式话筒。对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是（ ）
A．B．
C．D．
24．（2024·黑龙江大庆）下列有关“电与磁”的四幅图，描述正确的是（ ）
A．图中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图中，导线中有电流通过时，下方的小磁针会发生偏转，说明电流周围存在磁场
C．图中，由小磁针静止N极的指向可以判断螺线管的b端与电源正极连接
D．图中，动圈式话筒的原理与电动机工作原理相同
25．（2024·黑龙江大庆）有关物理学家和他的主要贡献，以下描述不正确的是（ ）
A．牛顿提出，任何物体不受力时总保持静止状态或匀速直线运动状态
B．伽利略指出，物体的运动不需要力来维持
C．安培发现了电磁感应现象，并制造出第一台发电机
D．托里拆利通过实验第一次测出大气压强的大小
26．（2024·北京）（多选）如图所示是我国西部某熔盐塔式光热电站，上万面镜子将太阳光准确地反射到高塔顶端，太阳光的能量被塔顶的熔盐吸收，熔盐带着这些能量到达厂房，将水加热成水蒸气，水蒸气推动汽轮发电机发电。下列说法正确的是（ ）
A．塔式光热发电站是将太阳能直接转化为电能
B．塔顶的熔盐吸收太阳光的能量，内能增大
C．汽轮发电机发电是电磁感应现象的应用
D．不同位置的镜子将太阳光反射到塔顶都遵循光的反射定律
27．（2024·山东潍坊）（多选）物理学家法拉第经过10年探索发现的规律，进一步揭示了电现象和磁现象之间的联系。下列实验能反映法拉第发现规律的是（ ）
A． B．
C．D．
28．（2024·辽宁）（多选）如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁铁，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是（ ）
A．该扬声器与电动机的工作原理相同
B．磁场对线圈的力的方向随电流方向改变而改变
C．线圈带动纸杯振动是电磁感应现象
D．线圈中的电流不会产生磁场
29．（2024·甘肃定西）国产新型电动汽车具有各种“超能力”，其中“能量回收装置”是在踩下制动踏板时，通过对电路的控制，使驱动电动机变为发电机，以发电机发电产生的阻力来制动，此时，将 能转化为电能，再将电能转化为 能储存在蓄电池里。
30．（2024·青海）如图所示，是一款航天员造型音箱，其工作原理是通电导线在磁场中受到力的作用，下列实例中与该音箱工作原理一致的是 ；能产生感应电流的是 。
31．（2024·黑龙江牡丹江）小丹做了一个有趣的实验，她将两个相同的玩具电机A、B的转轴用塑料管连接起来，图甲是电机A、B简易结构的示意图。
（1）如图乙所示，闭合开关S，电流通过电机B，B中线圈在磁场中会受到 的作用转动起来，带动电机A中线圈转动，小灯泡发光。此时，电机A相当于 （选填“用电器”“开关”或“电源”），这是利用了 原理；
（2）若想改变电机B中线圈的转动方向，可以通过改变 来实现；
（3）当电机B中线圈转动方向改变时，电机A中线圈的转动方向也随之改变，通过小灯泡的电流方向 （选填“会”或“不会”）改变。在电机A所在电路中添加 （一种器材），用来判断电路中电流方向是否改变。
32．（2024·北京）（1）为了探究导体在磁场中运动时产生感应电流的条件，在如图甲所示的实验装置中，还需在导线夹a、b间接入的电路元件是 ；
（2）某同学用图乙所示的装置探究通电螺线管外部磁场的方向与螺线管中电流的方向是否有关，闭合开关，标出通电螺线管中电流的方向、小磁针静止时N极的指向；仅将电源正负极对调后连入电路，如图丙所示，闭合开关，标出通电螺线管中电流的方向、小磁针静止时N极的指向。小磁针涂黑的一端是N极，依据图乙、丙所示的现象可以得出的结论是： 。
33．（2024·山东济宁）结合图中的信息，按要求回答问题。
(1)图中，一只手平压在气球上，另一只手的食指顶住气球，通过比较气球左右两侧的形变情况，研究压力作用效果与 的关系；
(2)确定像的位置是探究凸透镜成像规律的一个关键点。图中，将蜡烛放在距离凸透镜1倍焦距外某位置，如果在光屏上呈现的像模糊，需要 （填对光屏的操作）光屏，直到光屏上呈现清晰的像；
(3)在探究气体分子是运动的还是静止的时，将2个瓶采用图所示的a、b两种放置法，当把中间的玻璃板抽掉后，都会观察到红棕色二氧化氮（）气体进入到另一个瓶中。 （选填“a”或“b”）放置法更合理；
(4)图中，闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，灵敏电流计指针将 偏转。
34．（2024·宁夏）电动垂直起降航空器，又称“空中出租车”，是一种能够垂直起降并依靠电力驱动的飞行器。某品牌“空中出租车”如图所示，最大起飞质量2t，5座设计，最大巡航速度200km/h，核心模组100%国产化。
（1）它的动力装置主要是电动机，下图能够反映它工作原理的是 。（填序号）
A． B．
（2）某同学乘坐汽车从银川到中卫旅游，用时约2.5h。若乘坐此“空中出租车”以最大巡航速度从银川到中卫，两地航线距离约150km，相比乘坐汽车缩短多长时间？
（3）若该“空中出租车”以最大起飞质量从100m的高度竖直降落到地面，重力做功是多少？（g取10N/kg）
（4）它静止时与水平地面的总接触面积为，以最大起飞质量静止在水平地面，对地面的最大压强是多少？
现象
分析
一个开关同时控制两盏灯的亮、灭
两盏灯是串联的
现象
分析
水与酒精混合后，总体积变小
分子之间存在着空隙
现象
分析
小磁针靠近磁体时发生偏转
磁体周围存在着磁场
现象
分析
发声体置于玻璃罩内，抽气过程中听到的声音越来越小
可推测真空不能传声
环境湿度
湿敏电阻R/Ω
70%
10
50%
20
40%
30
30%
40
