2023 年包头市初中学业水平考试调研 物理试卷（解析版）

这是一份2023 年包头市初中学业水平考试调研 物理试卷（解析版），共11页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。

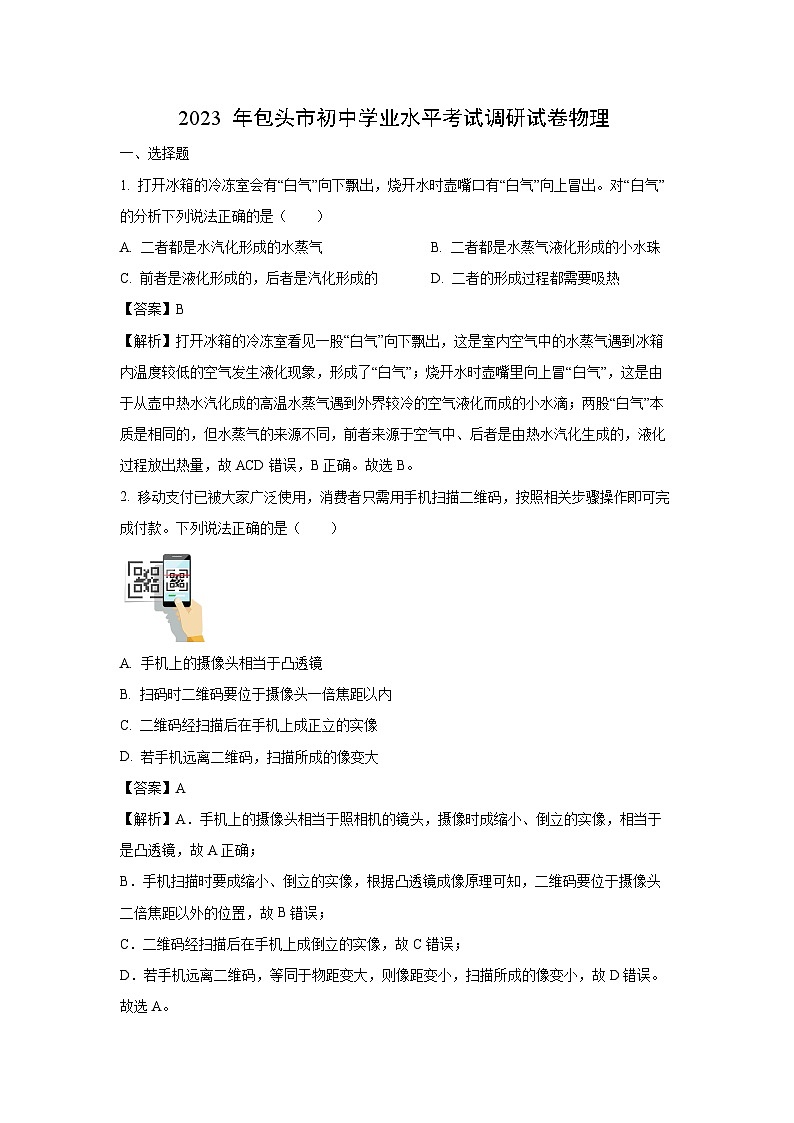

1. 打开冰箱的冷冻室会有“白气”向下飘出，烧开水时壶嘴口有“白气”向上冒出。对“白气”的分析下列说法正确的是（ ）
A. 二者都是水汽化形成的水蒸气B. 二者都是水蒸气液化形成的小水珠
C. 前者是液化形成的，后者是汽化形成的D. 二者的形成过程都需要吸热
【答案】B
【解析】打开冰箱的冷冻室看见一股“白气”向下飘出，这是室内空气中的水蒸气遇到冰箱内温度较低的空气发生液化现象，形成了“白气”；烧开水时壶嘴里向上冒“白气”，这是由于从壶中热水汽化成的高温水蒸气遇到外界较冷的空气液化而成的小水滴；两股“白气”本质是相同的，但水蒸气的来源不同，前者来源于空气中、后者是由热水汽化生成的，液化过程放出热量，故ACD错误，B正确。故选B。
2. 移动支付已被大家广泛使用，消费者只需用手机扫描二维码，按照相关步骤操作即可完成付款。下列说法正确的是（ ）

A. 手机上的摄像头相当于凸透镜
B. 扫码时二维码要位于摄像头一倍焦距以内
C. 二维码经扫描后在手机上成正立的实像
D. 若手机远离二维码，扫描所成的像变大
【答案】A
【解析】A．手机上的摄像头相当于照相机的镜头，摄像时成缩小、倒立的实像，相当于是凸透镜，故A正确；
B．手机扫描时要成缩小、倒立的实像，根据凸透镜成像原理可知，二维码要位于摄像头二倍焦距以外的位置，故B错误；
C．二维码经扫描后在手机上成倒立的实像，故C错误；
D．若手机远离二维码，等同于物距变大，则像距变小，扫描所成的像变小，故D错误。故选A。

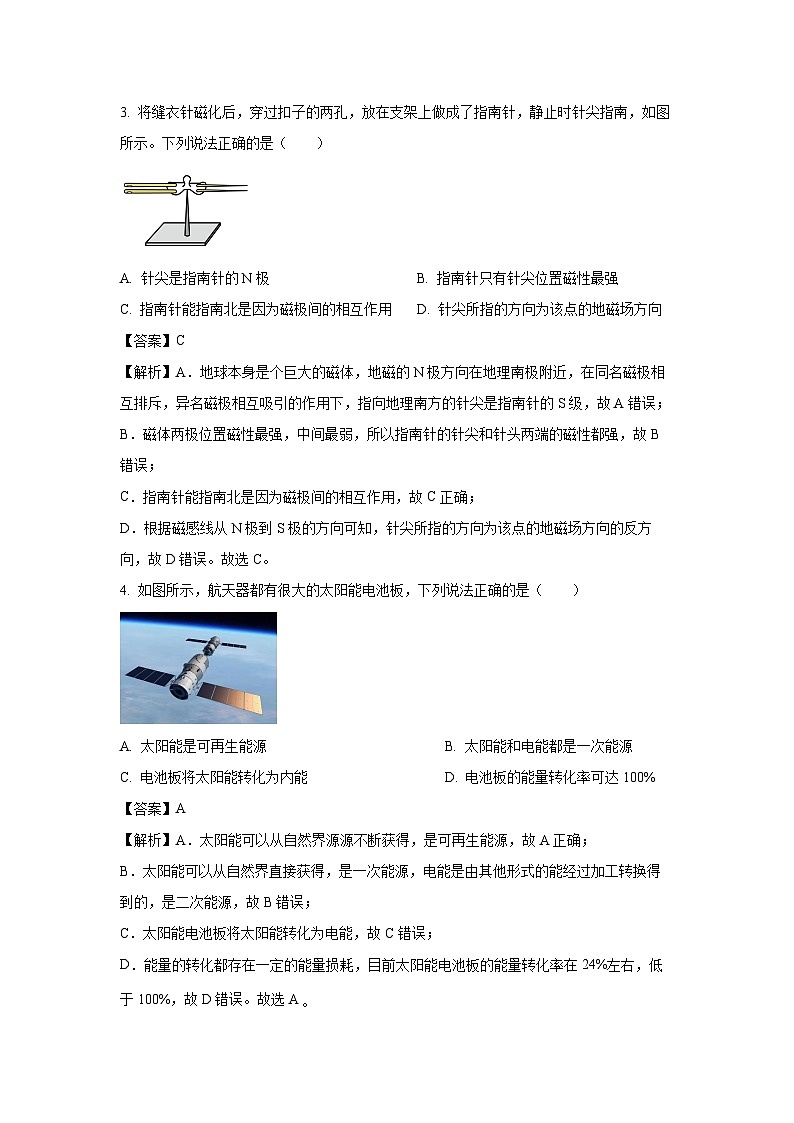

3. 将缝衣针磁化后，穿过扣子的两孔，放在支架上做成了指南针，静止时针尖指南，如图所示。下列说法正确的是（ ）

A. 针尖是指南针的N极B. 指南针只有针尖位置磁性最强
C. 指南针能指南北是因为磁极间的相互作用D. 针尖所指的方向为该点的地磁场方向
【答案】C
【解析】A．地球本身是个巨大的磁体，地磁的N极方向在地理南极附近，在同名磁极相互排斥，异名磁极相互吸引的作用下，指向地理南方的针尖是指南针的S级，故A错误；
B．磁体两极位置磁性最强，中间最弱，所以指南针的针尖和针头两端的磁性都强，故B错误；
C．指南针能指南北是因为磁极间的相互作用，故C正确；
D．根据磁感线从N极到S极的方向可知，针尖所指的方向为该点的地磁场方向的反方向，故D错误。故选C。
4. 如图所示，航天器都有很大的太阳能电池板，下列说法正确的是（ ）

A. 太阳能是可再生能源B. 太阳能和电能都是一次能源
C. 电池板将太阳能转化为内能D. 电池板的能量转化率可达100%
【答案】A
【解析】A．太阳能可以从自然界源源不断获得，是可再生能源，故A正确；
B．太阳能可以从自然界直接获得，是一次能源，电能是由其他形式的能经过加工转换得到的，是二次能源，故B错误；
C．太阳能电池板将太阳能转化为电能，故C错误；
D．能量的转化都存在一定的能量损耗，目前太阳能电池板的能量转化率在24%左右，低于100%，故D错误。故选A

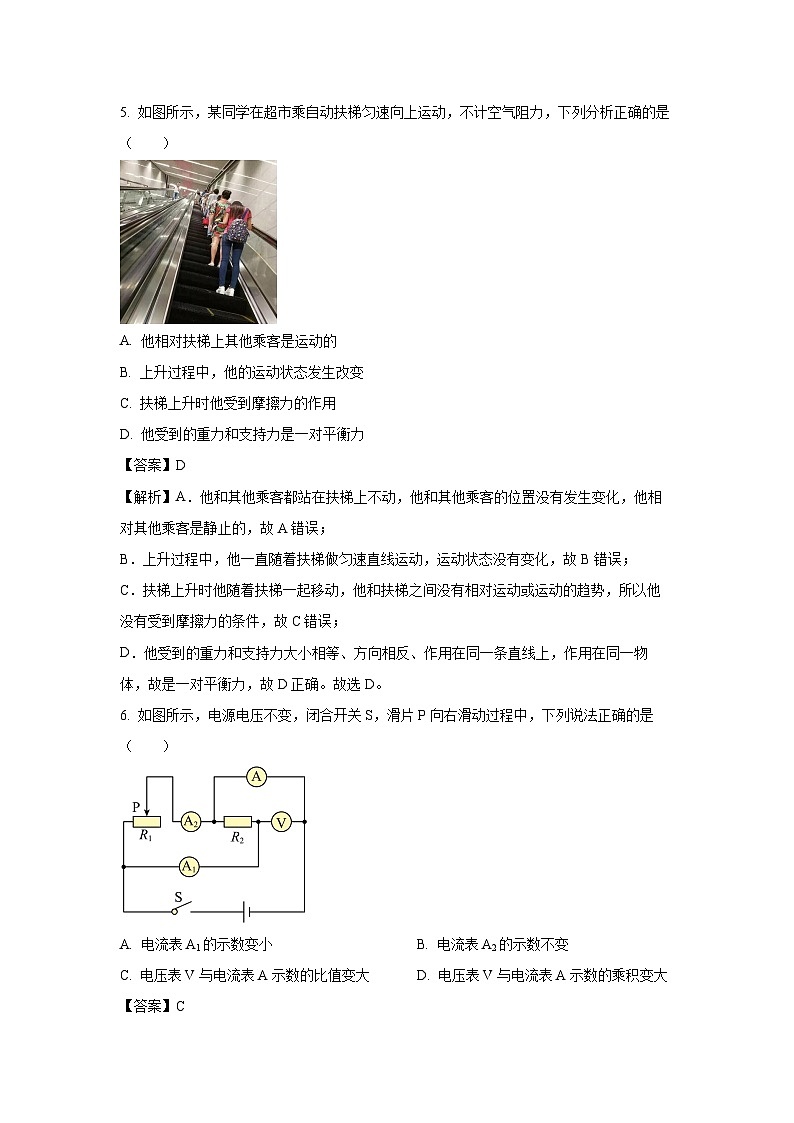

5. 如图所示，某同学在超市乘自动扶梯匀速向上运动，不计空气阻力，下列分析正确的是（ ）

A. 他相对扶梯上其他乘客是运动的
B. 上升过程中，他的运动状态发生改变
C. 扶梯上升时他受到摩擦力的作用
D. 他受到的重力和支持力是一对平衡力
【答案】D
【解析】A．他和其他乘客都站在扶梯上不动，他和其他乘客的位置没有发生变化，他相对其他乘客是静止的，故A错误；
B．上升过程中，他一直随着扶梯做匀速直线运动，运动状态没有变化，故B错误；
C．扶梯上升时他随着扶梯一起移动，他和扶梯之间没有相对运动或运动的趋势，所以他没有受到摩擦力的条件，故C错误；
D．他受到的重力和支持力大小相等、方向相反、作用在同一条直线上，作用在同一物体，故是一对平衡力，故D正确。故选D。
6. 如图所示，电源电压不变，闭合开关S，滑片P向右滑动过程中，下列说法正确的是（ ）

A. 电流表A1的示数变小B. 电流表A2的示数不变
C. 电压表V与电流表A示数的比值变大D. 电压表V与电流表A示数的乘积变大
【答案】C
【解析】由电路图知，R1和R2并联，电流表A1测量通过R2电流，电流表A₂测量通过R1电流，电流表A测量干路电流，电压表测量电源电压；由于电源电压不变，移动滑片时，电压表示数不变；闭合开关，当滑动变阻器的滑片P向右移动时，由于并联电路各支路互不影响，所以，通过R2的电流不变，电流表A1示数不变；滑动变阻器变阻器R2连入电路的阻值变大，根据欧姆定律可知，通过滑动变阻器的电流变小，电流表A2示数变小；根据并联电路的电流规律可知，干路中的电流变小，电流表A示数变小；电压表示数不变，电流表A示数变小，所以，电压表V与电流表A示数的比值变大、电压表V与电流表A示数的乘积变小，故ABD错误，C正确。故选C。
7. 独轮车是生活中搬运砖块的轻便工具，在竖直向上的拉力F1，作用下，独轮车在图示位置保持静止，如图所示。下列说法正确的是（ ）
A. 独轮车可看作是一个费力杠杆
B. 图中车砖的总重力G与拉力F1之比为3∶1
C. 为了更轻便，可以把车厢内砖块适当向后移动
D. 若将拉力由F1方向改为F2方向会更省力一些
【答案】D
【解析】A．轮胎中间的点可视为杠杆支点，F1是动力，G是阻力，由图可知动力臂大于阻力臂，动力小于阻力，是省力杠杆，则A错误；
B．根据杠杆平衡条件可知，力之比等于力臂的反比，如图总重力G的力臂与拉力F1的力臂之比为0.3∶1.2即1∶4，则总重力G与拉力F1之比为4∶1，故B错误；
C．把车厢内砖块适当向后移动等同于总重力不变，总重力的力臂增大，在F1的力臂不变时，F1增大，更费力了，故C错误；
D．若将拉力由F1方向改为F2方向，使拉力的力臂变大，拉力则变小，就更省力，故D正确。故选D。
二、实验题
8. 利用如图甲所示的实验装置来研究冰的熔化规律。

（1）实验时酒精燃烧将______能转化为内能；
（2）某时刻温度计示数如图乙所示为______℃；
（3）根据实验数据绘制的温度随加热时间变化图像如图丙所示，由图可知，冰熔化过程中温度不变，内能______；
（4）在第8min时，若将试管从温水中取出，立即放入熔点为-4℃的盐冰水混合物中，此时试管中物质的温度______（选填“升高”“降低”或“不变”）。
【答案】（1）化学 （2） -3 （3）增加 （4）不变
【解析】（1）酒精灯在燃烧过程中，其能量转化是将化学能转化为内能。
（2）该温度计的分度值是1°C，液面在0刻度下方三格位置，读数为-3°C。
（3）冰是晶体，晶体在熔化过程中继续吸热，温度保持不变，质量也没有变化，内能增加。
（4）第8分钟时，试管中的水温度是0°C，且还没有熔化完全，处于固液共存状态，立即放入熔点为-4°C的盐冰水混合物中，外界温度低于试管内温度，试管内的水将会凝固，晶体在凝固过程中继续放热，温度保持不变。
9. 如图甲所示为“探究光的反射规律”的实验装置，M是平面镜，纸板EF是由两块纸板连接而成，纸板F可绕ON向前折或向后折。

（1）实验时，将纸板垂直放置在平面镜上，一束激光贴着纸板E沿AO射到镜面O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后折，则纸板F上______（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与ON在______内。
（2）改变光线AO与ON的夹角来探究反射角与入射角的大小关系，入射光线与镜面夹角如图甲所示，则反射光线与入射光线夹角是______度。
（3）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出，该现象说明______。
（4）如图乙所示为液面微变监视器，光束发射器始终沿图中方向向被监视的液面发射，若反射到光电转换接收器上的光点从S1移向S2，则表明液面______（选填“上升”“下降”或“不变”）。
【答案】 （1）不能 ②. 同一平面 （2）100 （3）光路是可逆的 （4）上升
【解析】（1）实验中将纸板F向后折转，纸板F上不能看到反射光线，说明反射光线、入射光线和法线在同一平面内。
（2）入射光线AO的法线是ON；纸板ENF与平面镜垂直放置，图中的入射角是
∠i=90°-40°=50°
由于反射角等于入射角，所以反射角为∠r=50°，反射光线与入射光线夹角是100°。
（3）让一束光沿BO方向射向平面镜，即让光线逆着原来的反射光线射向镜面，反射光将沿OA方向射出，即反射光线逆着原入射光线方向射出，该实验现象说明，在反射现象中，光路是可逆的。
（4）由于入射光线是固定的，且光在水面上发生的是镜面反射，当水面发生变化时，故反射光线的方向与原来的反射光线是平行的，根据题干图示可知，反射到光电转换器接收平面.上的光点从S1点移向S2点，这说明反射点向左偏移且反射点上升，由此可知，被监视的液面是上升的。
10. 妈妈从超市买回一些香梨，小兰根据学过的物理知识，利用烧杯、量筒、天平、水和食盐测量了香梨的密度，实验步骤如下：

（1）如图甲所示，将天平放在水平桌面上，先调节______，再将平衡螺母向_____移动使横梁平衡；
（2）由于香梨无法放入量筒中测量体积，于是她在烧杯中装入适量的水，把香梨放入水中，香梨沉底。向烧杯中加盐并搅拌至香梨___在盐水中，此时香梨密度与盐水密度相等；
（3）用调节好的天平测得烧杯、盐水和香梨的总质量，如图乙所示为______g；
（4）将烧杯中部分盐水倒入量筒中，如图丙所示。用天平测得烧杯、香梨与剩余盐水的总质量为91g，则量筒内盐水密度为______kg/m3，即为香梨的密度；
（5）将盐水倒入量筒时，不小心洒在量筒外一点，这样测得香梨的密度值会______（选填“偏大”“偏小”或“不变”）。
【答案】（1）游码至零刻线处（游码归零） ；右 （2）悬浮 （3）154
（4）1.05×103 （5）偏大
【解析】（1）天平使用前要先调节游码，图中游码调零后天平左端重，因此应再向右调节平衡螺母，使指针指向分度盘中央刻度线，使天平平衡
（2）根据物体的浮沉条件可知，当香梨密度与盐水密度相等时，香梨会悬浮在盐水中。
（3）烧杯、盐水和香梨的总质量为砝码质量与游码示数之和，
即m总=100g+50g+4.0g=154g
（4）量筒中盐水的质量为
量筒中盐水的体积为
量筒内盐水密度为
（5）将盐水倒入量筒时，不小心洒在量筒外一点，则测出的量筒中盐水的体积偏小，根据可知，测得香梨的密度值会偏大。
11. 在“探究通过导体的电流与电阻的关系”实验中，小江利用可调电压电源、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器（50Ω 1A）、电压表、电流表、开关、导线若干，设计了如图甲所示的电路。

（1）请用笔画线代替导线，将图乙中的实物电路连接完整（连线不要交叉）。
（2）闭合开关，移动滑片，发现电流表、电压表指针均不动。假设电路只有一处故障，原因可能是______。
（3）排除故障后进行实验，小江收集的数据如下表所示：
进行序号2实验时电流表示数如图丙所示为______A。分析表中数据，发现实验序号______的数据存在问题，原因是某次更换定值电阻后，______而直接读取电流值造成的。
（4）若控制电阻两端电压为2V不变，重新调节电源电压后保持不变，为再次完成5组实验，所调电源电压的最大值为______V。
【答案】（1） 见解析 （2）滑动变阻器断路
（3）0.20 ；3 ；未调节滑动变阻器（未控制电阻两端电压不变） （4）6
【解析】（1）滑动变阻器采用“一上一下”的原则与定值电阻串联，如图所示：

（2）电流表示数为零，说明电路可能断路，电压表示数也为零，说明是电压表所测量的电阻以外的部分出现的断路，故电路故障为滑动变阻器断路。
（3）根据图丙乙知电流表选用小量程，由图丙可知，电流表分度值为0.02A，示数为0.20A。
探究电流与电阻的关系，应保持电阻两端的电压不变，由表中数据知，定值电阻两端的电压Uv=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=0.08A×25Ω=2V≠0.16A ×15Ω=2.4V
故实验中控制定值电阻两端的电压为2V，第3次实验的数据存在错误，为了控制定值电阻两端的电压相等，更换电阻后应通过调节滑动变阻器的滑片使电压表的示数保持2V不变，因此其原因是某次更换定值电阻后，没有未调节滑动变阻器使电压表示数保持不变，而直接读取电流值造成的。
（4）由串联电路的特点可知，当电阻最大为25Ω且变阻器接入最大阻值时，电源电压为最大，由分压原理可得
所以电源电压最大值
三、计算题。
12. 某品牌家用电熨斗电路如图甲所示，加热部分由可变电阻R和定值电阻R0组成（电阻值均不受温度影响）。额定电压为220V，最大加热功率为484W，最小加热功率为121W，电熨斗表面温度随加热功率变化关系如图乙所示。求：
（1）电熨斗表面温度保持240℃工作1min产生的热量；
（2）定值电阻R0的阻值；
（3）可变电阻R的最大阻值；
（4）若要增大电熨斗工作时表面温度范围，请写出可行的做法并简单说明理由（写出一条即可）。

【答案】（1）29040J；（2）100Ω；（3）300Ω；（4）减小R0的阻值；根据P=，电源电压一定，R0阻值减小，最大加热功率增大，即可提高电熨斗表面最高温度，增大温度范围
【解析】解：（1）由图乙所示，电熨斗表面温度保持240℃工作时，功率为484W，则1min产生的热量为
（2）根据可知，电路总电阻最小时功率最大，即滑动变阻器滑片在最左端时，电路是仅有定值电阻R0的电路，此时功率最大，则R0的阻值为
（3）根据可知，当功率最小时，电路总电阻最大，即滑动变阻器阻值最大，由图乙可知此时功率为121W，电路总电阻为
则滑动变阻器最大阻值为
（4）若要增大电熨斗工作时表面温度范围，可以考虑增大功率。根据可知，要增大功率就要减小总电阻，所以可以通过减小R0的阻值来实现。
答：（1）电熨斗表面温度保持240℃工作1min产生热量为29040J；
（2）定值电阻R0的阻值为100Ω；
（3）可变电阻R的最大阻值为300Ω；
（4）若要增大电熨斗工作时表面温度范围，可以减小R0的阻值最大加热功率增大，即可提高电熨斗表面最高温度，增大温度范围。
13. 质量为10kg、底面积为0.04m2的柱形容器放在水平桌面上，将边长为0.1m的正方体实心物块（不吸水）用轻绳连接固定在天花板上，置于容器内，如图甲所示。向容器中缓慢注水，轻绳对物块拉力大小随容器中水面高度变化关系如图乙所示（轻绳体积忽略不计，ρ水=1.0×103kg/m3，g取10N/kg）。求：
（1）注水前容器对桌面的压强；
（2）物块的密度；
（3）当轻绳拉力刚好为零时，水对容器底部的压强。
【答案】（1）；（2）0.5103kg/m3；（3）800Pa
【解析】解：（1）注水之前，容器的重力G容=m容g=10kg×10N/kg=100N
容器对桌面的压强
（2）由图乙可知物块的重力为5N，物块的质量
物块的密度
（3）当物块受到的浮力等于重力时，轻绳拉力刚好为零，即F浮=G物=5N
物块的体积
物块浸入水中后水面上升的高度
水深h'=h浸+h=0.05m+0.03m=0.08m
水对容器底部的压强P水=ρ水gh'=1.0×103kg/m3×10N/kg×0.08m=800Pa
答：（1）注水前容器对桌面的压强为；
（2）物块密度为0.5×103kg/m3；
（3）当轻绳拉力刚好为零时，水对容器底部的压强为800Pa。实验序号
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.40
0.16
0.10
0.08
