2025年中考物理一轮培优讲练 专题18 生活用电（练习）（解析版）

这是一份2025年中考物理一轮培优讲练 专题18 生活用电（练习）（解析版），共24页。
TOC \ "1-3" \h \u \l "_Tc5822" PAGEREF _Tc5822 \h 2
\l "_Tc21924" 命题点一 家庭电路 PAGEREF _Tc21924 \h 2
\l "_Tc3075" 命题点二 家庭电路中电流过大的原因 PAGEREF _Tc3075 \h 2
\l "_Tc3042" 命题点三 安全用电 PAGEREF _Tc3042 \h 7
\l "_Tc31843" PAGEREF _Tc31843 \h 10
\l "_Tc22452" PAGEREF _Tc22452 \h 13
命题点一 家庭电路
1．（2024·安徽合肥·二模）物理课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连。
【答案】火线
【详解】测电笔的氖管发光，说明被检测的插孔与火线相连，火线与大地之间有一定电压，火线与测电笔、人体、大地形成回路，有电流流过，使氖管发光。
2．（2024·江苏无锡·一模）如图甲所示，开关闭合，指示灯亮，小明用测电笔接触插座B孔，氖管发光，则B孔接的是 线，乙图是一个台灯的电路示意图，为了安全，应将台灯插头的 插脚插入B孔，台灯与指示灯的连接方式是 联。
【答案】 火 D 并
【详解】[1]由题意知，试电笔测试插座的B孔，氖管发光，则B孔接的是火线。
[2][3]为了用电安全，火线先连接开关，再接入灯泡，所以B孔接插脚D；台灯和指示灯在使用时互不影响，因此他们之间是并联。

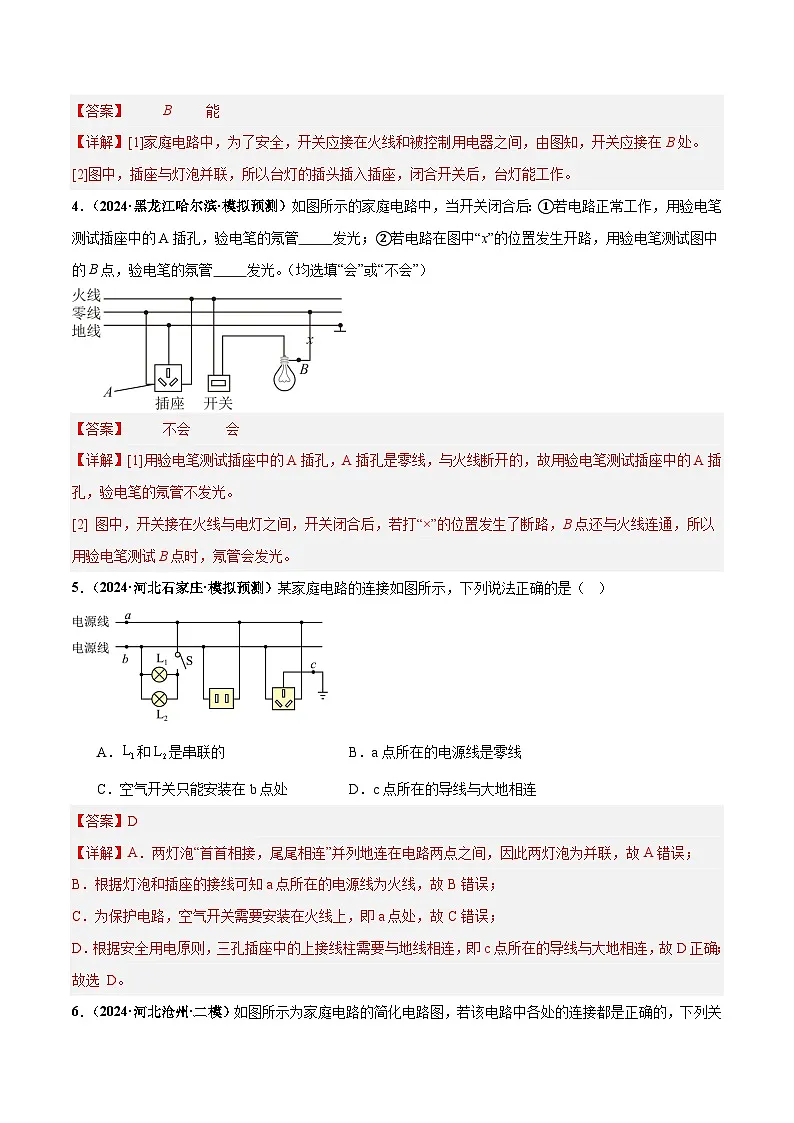

3．（2024·江西九江·一模）某家庭电路的一部分如图所示，在图中A和B位置分别接入电灯和开关，开关应接在 （填“A”或“B”）处。将台灯的插头插入图中两孔插座，闭合开关后，台灯 （填“能”或“不能”）发光。
【答案】 B 能
【详解】[1]家庭电路中，为了安全，开关应接在火线和被控制用电器之间，由图知，开关应接在B处。
[2]图中，插座与灯泡并联，所以台灯的插头插入插座，闭合开关后，台灯能工作。
4．（2024·黑龙江哈尔滨·模拟预测）如图所示的家庭电路中，当开关闭合后：①若电路正常工作，用验电笔测试插座中的A插孔，验电笔的氖管 发光；②若电路在图中“x”的位置发生开路，用验电笔测试图中的B点，验电笔的氛管 发光。（均选填“会”或“不会”）
【答案】 不会 会
【详解】[1]用验电笔测试插座中的A插孔，A插孔是零线，与火线断开的，故用验电笔测试插座中的A插孔，验电笔的氖管不发光。
[2] 图中，开关接在火线与电灯之间，开关闭合后，若打“×”的位置发生了断路，B点还与火线连通，所以用验电笔测试B点时，氖管会发光。
5．（2024·河北石家庄·模拟预测）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．和是串联的B．a点所在的电源线是零线
C．空气开关只能安装在b点处D．c点所在的导线与大地相连
【答案】D
【详解】A．两灯泡“首首相接，尾尾相连”并列地连在电路两点之间，因此两灯泡为并联，故A错误；
B．根据灯泡和插座的接线可知a点所在的电源线为火线，故B错误；
C．为保护电路，空气开关需要安装在火线上，即a点处，故C错误；
D．根据安全用电原则，三孔插座中的上接线柱需要与地线相连，即c点所在的导线与大地相连，故D正确；
故选 D。
6．（2024·河北沧州·二模）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，下列关于该家庭电路的说法中正确的是（ ）
A．a线是零线，b线是火线
B．灯泡和开关的位置可以互换
C．当有人触电时空气开关会“跳闸”
D．电视机接入电路时，与灯泡是并联关系
【答案】D
【详解】A．家庭电路中，开关接在火线上，插座右孔接火线，所以，a线是火线，b线是零线，故A错误；
B．开关要接在火线与灯泡之间，断开时才能保证灯泡不带电，因此灯泡和开关的位置不可以互换，故B错误；
C．空气开关在电流过大时才会断开，当有人触电时空气开关不会“跳闸”，故C错误；
D．电视机接入电路时，它与灯泡的工作互不影响，与灯泡是并联关系，故D正确。
故选D。
7．（2024·安徽池州·三模）部分家庭电路如图所示，正常发光的灯突然熄灭了。经检查保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．进户火线断了B．进户零线断了C．灯丝烧断了D．插座发生短路了
【答案】B
【详解】A．进户火线断了，插座两孔均没有与火线相连接，则两孔均不会发光，故A不符合题意；
B．插座的左孔连接零线，右孔连接火线，若电路正常，测电笔连接插座左孔不会发光，而此时测电笔也发光，说明进户零线断了，左孔与火线接通。故B符合题意；
C．灯丝与插座并联，灯丝烧断了 ，不会影响插座工作，此时插座的右端连接火线，插座的左端连接零线，用试电笔分别检测插座的两孔，连接右孔时，氖管发光；连接左孔时，氖管不发光，故C不符合题意；
D．插座发生短路了，发生电源短路，此时保险丝会熔断，插座的两端均没有与火线连接，测电笔连接插座两孔时，测电笔均不发光，故D不符合题意。
故选B。
8．（2024·山西朔州·二模）如图是小明设计的家庭电路中的部分电路。下列说法正确的是（ ）
A．与是串联接入电路中的B．三孔插座的连接方式是错误的
C．使用电冰箱时，应选用两孔插座D．用试电笔接触b孔，氖管会发光
【答案】D
【详解】A．如图与是并联接入电路中，故A错误；
B．三孔插座应该符合左零右火中接地的要求,如图连接方式是正确，故B错误；
C．电冰箱的插头选用两孔插座，若电冰箱内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接触，外壳就带电，人体接触外壳等于接触火线，就会发生触电事故；选用三孔插座，如果把外壳通过导线接地，即使外売带了电，电流也会从接地导线流走，人体接触外壳就没有危险，故C错误；
D．用试电笔接触b孔，b孔内部与火线连接，氖管会发光，故D正确。
故选D。
9．（2024·广东东莞·二模）如图是宾馆台灯和电视的床头柜开关控制电路，其中S1为旋钮开关，单独控制台灯，S2单独控制电视插座，请将电路图连接完整。
【答案】见解析
【详解】S1为旋钮开关，单独控制台灯，S2单独控制电视插座，火线先进S1，然后接入灯泡，而零线直接接入灯泡；开关S2应与插座串联，开关接火线，电视插座直接接零线，如图所示：
10．（2024·河北石家庄·模拟预测）如图所示，请将下列元件连接成符合安全用电要求的家庭电路
【答案】见解析
【详解】三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故.左孔接零线，右孔接火线；
灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡，作图如下所示：
命题点二 家庭电路中电流过大的原因
11．（2024·江西鹰潭·一模）在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
【答案】 火线 台灯短路
【详解】[1]连接家庭电路时，需要把用电器的开关接在用电器与火线之间，防止触电事故的发生。
[2]家里的空气开关立刻跳闸了，说明电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，二是电路发生了短路。台灯功率不大，所以，将台灯的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是台灯短路。
12．（2024·吉林长春·一模）家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。
【答案】 热 总功率过大
【详解】[1]保险丝是利用电流的热效应工作的，电流过大时会自动熔断。
[2]同时打开家里三个空调，总功率过大，根据可知电路中电流过大，所以保险丝熔断。
13．（2024·广东中山·三模）家庭电路中，为了用电安全，开关应串联在 （选填“火线”“零线”或“地线”）和用电器之间，冰箱应选用 孔的插座；用电器工作时总功率越大，电路中干路上的电流就越 。
【答案】 火线 三 大
【详解】[1]在家庭电路中，控制用电器的开关应该接在火线和用电器之间，只有开关接在火线与用电器之间，当开关断开时，电路中不但没有电流通过，而且用电器与火线断开连接，防止发生触电事故。
[2]对于大功率和带有金属外壳的用电器，为了防止外壳带电造成触电事故，外壳要通过三孔插座接地。
[3]根据可知，用电器工作时总功率越大，干路中电流就越大。
14．（2024·广西钦州·二模）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。
【答案】 变大 电路发生短路
【解析】【小题1】[1]家用电器电冰箱、热水器和电饭锅安装时应并联，这样工作时各用电器才会互不影响，并联的支路越多，总电阻越小，打开了空调，总电阻变小，由可知，电源电压不变，则干路中的电流变大。
[2]空气开关便跳闸的原因是电路中电流过大，电路总功率过大或电路发生短路都能引起电路电流过大；原来电路正常工作，刚打开空调，原因可能是用电器总功率过大或电路发生短路。
15．（2024·湖北武汉·模拟预测）如图是家庭电路的部分连接情况，下列说法正确的是（ ）
A．图中的两根进户线分别为火线和地线
B．该家庭同时工作的用电器的总功率不能超过2200W
C．当电路中发生漏电时空气开关会起到保护作用
D．该家庭一共用电123.4kw·h
【答案】D
【详解】A．进户线分为火线和零线，故A错误；
B．由图值20A为平时工作允许通过的最大电流，该家庭同时工作的用电器的最大总功率
故B错误；
C．当电路中电流过大时，空气开关会断开，保护电路；漏电发生触电事故时空气开关不会断开，故C错误；
D．电能表读数为123.4kW·h，表示该家庭一共用电 123.4kW·h，故D正确。
故选D。
16．（2024·江苏宿迁·二模）下列情况可能会引起家庭电路中空气开关跳闸的是（ ）
A．开关中的两个线头相碰
B．进户线的绝缘皮被刮破或老化
C．两孔插座中的两个线头相碰
D．三孔插座没有按规范连接地线
【答案】C
【详解】A．开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故A不符合题意；
B．进户线的绝缘皮被刮破或老化，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸，故B不符合题意；
C．两孔插座中的两个线头相碰，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸，故C符合题意；
D．三孔插座没有按规范连接地线，如果电器发生漏电，漏电电流无法通过地线流入大地，从而导致人体触电的风险增加，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故D符合题意。
故选C。
17．（2024·广东广州·二模）在家庭电路中电流过大时，保险丝因为发热比周围导线明显，会熔断从而切断电路。根据表中所提供的数据，可以确定适宜制作保险丝的是（ ）
A．铅B．铜C．铁D．钨
【答案】A
【详解】保险丝的作用是：当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔断，切断电路。根据焦耳定律Q=I2Rt可知，在电流相同时产生的热量随电阻的增大而增加，所以电流达到一定值时，阻值大的电阻产生的热量多；为了能尽快使保险丝熔化而断开电路，保险丝的熔点应低一些，这样才能减少加热的时间。因此家庭电路中所使用的保险丝必须是电阻率较大、熔点较低的导体，比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成。故A符合题意，BCD不符合题意。
故选A。
18．（2024·江苏南京·三模）如图所示为家庭电路的一部分电路，安装在火线上的保险丝是利用电流的热效应工作的，当闭合开关、，灯泡正常发光、不亮，再断开，保持闭合，用测电笔插入插座两孔氖管均发光，则电路故障原因可能是（ ）
A．插座短路B．bd间断路
C．df间断路D．短路
【答案】B
【详解】A．若插座短路，则所有灯泡都不亮，故A不符合题意；
B．若bd间断路，当闭合开关、，灯泡正常发光、不亮，用测电笔插入插座两孔氖管均发光，故B符合题意；
C．若df间断路，当闭合开关、，灯泡正常发光、发光，故C不符合题意；
D．若短路，则所有灯泡都不亮，故D不符合题意。
故选B。
命题点三 安全用电
19．（2024·陕西西安·模拟预测） “珍爱生命安全用电”是同学们必备的安全意识。通常情况下，人体安全电压不高于 V。图中四种情况，人相对安全的是 （选填“A”“B”“C” 或“D”）。居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”或“后面”）。
【答案】 36 B 后面
【详解】[1]经验证明，只有不高于36V的电压对人体才是安全的。
[2] 图A接触的火线和大地，构成单相触电；图CD两手分别接触火线和零线，构成双线触电；图B图中手接触的是零线，不会发生触电事故；故图中四种情况人相对安全的是B。
[3]在家庭电路的进户布局中，电能表测家庭电路所消耗的电能，空气开关一定要安装在电能表之后。
20．（2024·河北·模拟预测）电给我们的生活带来了极大的便利，但不正确用电也会带来安全隐患。关于安全用电，下列说法正确的是（ ）
A．可以用铜丝、铁丝代替保险丝
B．开关必须接在用电器和零线之间
C．只要不接触高压带电体就不会触电
D．使用试电笔时，手不能接触金属笔尖
【答案】D
【详解】A．因为保险丝的熔点低、电阻率大，而铜丝或铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电流过大时不能切断电路，会带来安全隐患，故A错误；
B．为了用电安全，保证开关断开时灯泡位置没有电，所以开关应接在用电器和火线之间，故B错误；
C．高压带电体只要人靠近就有触电危险，所以不接触高压带电体也会发生触电事故，故C错误；
D．使用试电笔时，手要接触笔尾的金属体试电笔氖管在接触火线时才会发光，但手不能接触金属笔尖，这样容易发生触电事故，故D正确。
故选D。
21．（2024·黑龙江哈尔滨·模拟预测）下列关于用电安全的说法中，正确的是（ ）
A．爬到高处徒手取挂到电线上的风筝
B．用湿手插入或取下插头
C．雷雨天气，在树下躲雨
D．绝缘皮破损的导线，及时更换后使用
【答案】D
【详解】A．安全用电的原则：不接触低压带电体，不靠近高压带电体，从电线上取风筝不符合安全用电要求，故A错误；
B．接在电路中的电源插头属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体使人体触电，十分危险，不符合安全用电原则，故B错误；
C．雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误；
D．使用绝缘皮破损的导线，容易使人体和带电体接触，就会造成触电事故，十分危险，绝缘皮破损的导线，应及时更换后使用，故D正确。
故选D。
22．（2024·陕西西安·二模）安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的是（ ）
A．用验电笔检查插座是否通电时，用手触碰笔尾金属体
B．带金属外壳的饮水机的功率小，使用两脚插头即可
C．家庭电路中安装了漏电保护器，就不用安装空气开关
D．当用电器着火时，可以迅速泼水灭火
【答案】A
【详解】A．用验电笔检查插座是否通电时，用手触碰笔尾金属体，但不能接触笔尖金属体，故A符合题意；
B．带金属外壳的饮水机应使用三孔插座，防止因外壳带电导致触电事故的发生，故B不符合题意；
C．漏电保护器是在漏电时切断电路从而起到保护电路的作用，但空气开关是在电路中电流过大时切断电路从而起到保护电路的作用，适用场景不同，故C不符合题意；
D．生活用水可以导电，所以当用电器着火时，不可以泼水灭火，否则可能会导致触电事故的发生，故D不符合题意。
故选A。
23．（2024·福建莆田·二模）“安全用电，警钟长鸣”，下列做法中不符合安全用电常识的是（ ）
A．有金属外壳的家用电器要把外壳接地B．控制电灯的开关应接在零线和灯泡之间
C．使用试电笔时，手指要触碰笔尾金属体D．家用电器着火，应先切断电源再灭火
【答案】B
【详解】A．有金属外壳的家用电器要把外壳接地，漏电时可及时导入大地，防止触电，故A不符合题意；
B．控制电灯的开关应接在火线和灯泡之间，故B符合题意；
C．使用试电笔时，手指要触碰笔尾金属体，不能接触笔尖金属体，故C不符合题意；
D．家用电器着火，应先切断电源再灭火可以有效防止触电，故D不符合题意。
故选B。
1．（2024·广西·中考真题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
【答案】 火线 地线
【详解】[1]插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最好安装在较高处。
[2]三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
2．（2024·广东深圳·中考真题）结合生活，回答下列问题：
（1）细心的视枧同学发现插头上的①比较长，应该连接家庭电路 线；
（2）视枧同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）
【答案】 地 温度 液化 放热
【详解】（1）[1]插头上的①比较长，是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用。
（2）[2]思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与温度有关，温度越高，分子热运动越剧烈。
（3）[3][4]白气是水蒸气遇冷液化形成的，液化放热。
3．（2024·四川眉山·中考真题）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考虑，还能添加用电器的总功率不超过 W。
【答案】 B 800
【详解】[1]开关应接在火线和用电器之间，所以与火线相连的是B点。
[2]由图可知，电能表允许通过的最大电流为20A，因此小龙家同时使用的用电器最大总功率
还能添加用电器的总功率不超过
4．（2024·江苏扬州·中考真题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
【答案】 并 火线 8800 3.6×105
【详解】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线断路，则电路中没有电流，测电笔测任何位置均不发光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为
[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
5．（2024·内蒙古呼和浩特·中考真题）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A．①②③④B．②③④⑤
C．①②④⑤D．③④⑤⑥
【答案】C
【详解】①空气开关跳闸后，要检查电路故障，排除故障后再闭合开关；②边给手机充电边用手机打电话，手机中电流较大，容易发热燃烧、爆炸；③用湿布擦拭用电器前应断开开关，避免触电；④在不断开电路的情况下，更换日光灯容易触电，做法错误；⑤使用三线插头的可以避免因用电器漏电造成触电事故，变为两线插头使用，容易导致触电；⑥家里电路要定期检查，老旧线路及时更换，避免发生触电事故。所以以上行为中不符合安全用电原则的有①②④⑤，故C符合题意，ABD不符合题意。
故选C。
6．（2024·四川乐山·中考真题）生活中，我们应“珍爱生命，规范用电”。下列不符合用电安全的是（ ）
A．更换灯泡前先断开电源B．不用湿抹布擦拭正在工作的用电器
C．电冰箱的金属外壳一定要接地D．电器设备起火可用水直接扑灭
【答案】D
【详解】A．更换灯泡前，需要先切断电源再更换，才能避免出现触电事故，故A不符合题意；
B．水是导体，用湿布擦工作的用电器容易发生触电，故B不符合题意；
C．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，可及时将金属外壳上的电导走，避免触电事故，，故C不符合题意；
D．用电器着火时，需要先切断电源，再灭火，如果立即用水扑灭，则可能发生触电事故，故D符合题意。
故选D。
7．（2024·甘肃临夏·中考真题）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A．发现有人触电，应立即切断电源后再施救
B．洗衣机、电冰箱等用电器可以使用两脚插头
C．为了安全，使用试电笔时不能接触笔尾的金属体
D．家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
【答案】A
【详解】A．发现有人触电时，防止二次触电，应立即切断电源后再施救，故A正确；
B．洗衣机、电冰箱等用电器具有金属外壳，需要使用三孔插座，使金属外壳接地，故B错误；
C．使用试电笔时需要接触笔尾的金属体，而不能接触笔尖的金属体，故C错误；
D．家庭电路安装空气开关是当电路中电流过大时立即切断电路，起保护作用，故D错误。
故选A。
8．（2024·天津·中考真题）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．①B．②C．①③D．②③
【答案】A
【详解】①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的上孔接地线，左孔接零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
9．（2024·黑龙江哈尔滨·中考真题）关于家庭用电，下列符合安全用电原则的是（ ）
A．甲位置安装开关，乙位置安装电灯B．用湿手拨动开关
C．人站在干燥的木凳上，双手同时触摸相线和中性线D．多个大功率的用电器同时使用
【答案】A
【详解】A．开关应安装在火线和电灯之间，图中为了安全用电，甲位置安装开关，乙位置安装电灯，故A符合题意；
B．生活用水是导体，用湿手拨动开关容易发生触电事故，故B不符合题意；
C．人站在干燥的木凳上，双手同时触摸相线和中性线，加在人体的电压是220V，超过人体的安全电压，通过人体的电流较大，会对人体造成危害，故C不符合题意；
D．多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故D不符合题意。
故选 A。
10．（2024·海南·中考真题）某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关和，下列现象会出现的是（ ）
A．两盏灯同时烧坏B．两盏灯正常发光
C．只有正常发光D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
【答案】C
【详解】ABC．根据电路图可知，灯泡L2单独受S1控制，L1跟插座串联受S2控制，插座在不插入用电器的情况下是断路，不会有电流通过，所以开关S2闭合后L1不能发光；后，L2可以正常发光，故C正确，AB错误；
D．在插座上插上一盏“220V 30W”的台灯，此时插座上的台灯与灯泡L1串联，而台灯与灯泡L1的额定电压都为220V，根据串联电路的电压规律可知，台灯与灯泡L1的实际电压小于额定电压，所以台灯不能正常发光，故D错误。
故选C。
11．（2024·内蒙古·中考真题）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．火线与地线之间的电压是380V
B．灯泡L和开关S的位置可以互换
C．断开开关S后，用试电笔接触A点时氖管会发光
D．洗衣机接入三孔插座P后，其外壳与零线相连
【答案】C
【详解】A．我国家庭电路电压为220V，即火线与地线之间的电压是220V，故A错误；
B．为了安全，要将开关接在火线上，所以灯泡L和开关S的位置不可以互换，故B错误；
C．A点在火线上，火线带电，所以用试电笔接触A点时氖管会发光，故C正确；
D．为了防止因金属外壳带电导致触电事故的发生，洗衣机接入三孔插座P后，其外壳与地线相连，故D错误。
故选C。
12．（2024·山东聊城·中考真题）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（ ）
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
【答案】D
【详解】A．根据如果指示灯损坏，开关闭合时插孔也能提供工作电压，可知指示灯和插孔是独立工作，互不影响，是并联，故A错误；
B．开关闭合时用试电笔接触火线这一插孔，试电笔的氖管才会发光，若接触零线哪一个孔，试电笔的氖管不会发光，故B错误；
C．插线板电线的绝缘皮破损，为了避免触电事故的发生，不能安全使用，故C错误；
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流，若超过，则会烧坏插线板，故D正确。
故选D。
13．（2024·黑龙江齐齐哈尔·中考真题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。
14．（2024·甘肃兰州·中考真题）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

【答案】见解析
【详解】分析题意可知，如果指示灯损坏，开关闭合时插孔照样可以通电，说明指示灯和插座之间是并联的，开关同时控制指示灯和插座，接线时要注意：开关接在指示灯、插座和火线之间使用更安全，发光二极管长脚为正极，接火线，短脚为负极，接零线，三孔插座的接线是左孔接零线，右孔接火线，上孔接地线，如图所示：
15．（2024·青海·中考真题）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
【答案】见解析
【详解】灯泡一端与零线相连，一端与火线相连，开关控制灯泡，应该与灯泡串联，且应该连接在火线与灯泡之间；三孔插座连接时左端连接零线，右端连接火线，上端应连接地线。如下图所示：
1．（2024·江苏南通·二模）小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开关接在零线上造成的，他打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（ ）
A．断开开关，接触a、b时氖管一亮一暗B．闭合开关，接触c、d时氖管一亮一暗
C．闭合开关，接触a、b时氖管均发光D．断开开关，接触c、d时氖管均发光
【答案】D
【详解】AD．如果开关接在零线上断开开关，a、b两点中有一点与火线接触，故接触a、b时氖管一亮一不亮，c、d两点均与火线接触，故接触c、d时氖管均发光，故A错误，D正确；
BC．闭合开关，a、b与零线接触，故接触a、b时氖管都不亮，c、d两点中有一点与火线接触，故接触c、d时氖管一亮一不亮，故BC错误。
故选D 。
2．（2024·广东广州·一模）图1，是某保温电热水器接入家庭电路，其加热电阻R在是由虚线框内某一种或两种温控开关控制。现有K1和K2两款温控开关，当温度低于45℃时，K1保持闭合，K2保持断开；当温度高于45℃时，K1保持断开，K2保持闭合。
（1）当在虚线框内串联接入图2装置 时，能实现加热电阻R在水温低于45℃时工作，在水温高于45℃时不工作的功能。
（2）当保温电热水器工作时，已知流过b段导线的电流为5A，加热电阻R=45Ω。
①求电阻R两端的电压；
②若b段导线的电阻为0.001Ω，求b段导线在100s内消耗的电能。
（3）使用过程中保温电热水器突然停止工作，但空气开关未跳闸。在检测故障时，分别用试电笔接触图1中a、b、c、d四个点，接触a、b、c三个点时，试电笔的氖管均发光，接触d点时，试电笔的氖管不发光，则电路可能出现的故障是 （选填“ab间断路”“bc间短路”“bc间断路”或“cd间断路”）。
【答案】 ① 225V 2.5J cd间断路
【详解】解：（1）[1]由题意知，当温度低于时，保持闭合，保持断开；当温度高于45℃时，保持断开，保持闭合，所以若要实现加热电阻在水温低于45℃时工作，在水温高于45℃时不工作的功能，应在虚线框内串联接入，即接入装置①；
（2）①[2]电阻两端的电压
②[3]电流通过段导线时，将电能转化为内能，则段导线在内消耗的电能为
（3）[4]由题意知，保温电热水器突然停止工作，但空气开关未跳闸，说明没有发生短路，而是发生了断路；分别用试电笔接触图1中、、三个点时，试电笔的氖管均发光，说明这三个点与火线是连通的；接触点时，试电笔的氖管不发光，说明点之间出现了断路。
3．（2024·河南周口·二模）电工给小红奶奶家排线路时，发现入户线只有一根火线和一根零线入户，没有地线，地线没法接，在安装插座的时候地线就不要考虑地线了，但也缺少了一道非常重要的安全防护，必须要在回路上安装合格有效的漏电保护开关，尽量减少漏电危害。小红奶奶家里的电饭煲工作时有两种状态，分别是煮饭过程中的加热状态和饭煮熟后的保温状态。小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图所示，S是单刀双掷开关，R1、R2均是发热电阻（阻值不随温度变化）。
（1）按照安全用电的要求，请将a、b两点接入家庭电路，用笔画线代替导线完成连接；
（2）加热状态时开关S应接通“1”还是“2”？说明理由；
（3）求R1、R2的阻值。
【答案】（1）见解析；（2）见解析；（3）40Ω，60Ω
【详解】解：（1）在家庭电路中，为了用电的安全，开关应接在火线和用电器之间，如下图所示：
（2）由图可知，当开关S接1时，R1和R2串联，此时电路的总功率
当开关S接2时，只有R1工作，此时电路的总功率
因为R1P1，则加热状态时开关S应接通“2”。
（3）电饭锅处于加热状态时，只有R1工作，根据可得，R1的阻值
电饭锅处于保温状态时，R1和R2串联，则电路的总电阻
则R2的阻值
R2=R总-R1=1000Ω-40Ω=960Ω
金属
铅
铜
铁
钨
长1m，横截面积1mm2的导线在20℃时的电阻/Ω
0.206
0.017
0.096
0.053
在标准大气压的熔点/℃
328
1083
1535
3410

开关

插孔

发光二极管
电阻
额定电压
220V
额定功率
保温状态
48.4W
加热状态
1210W
