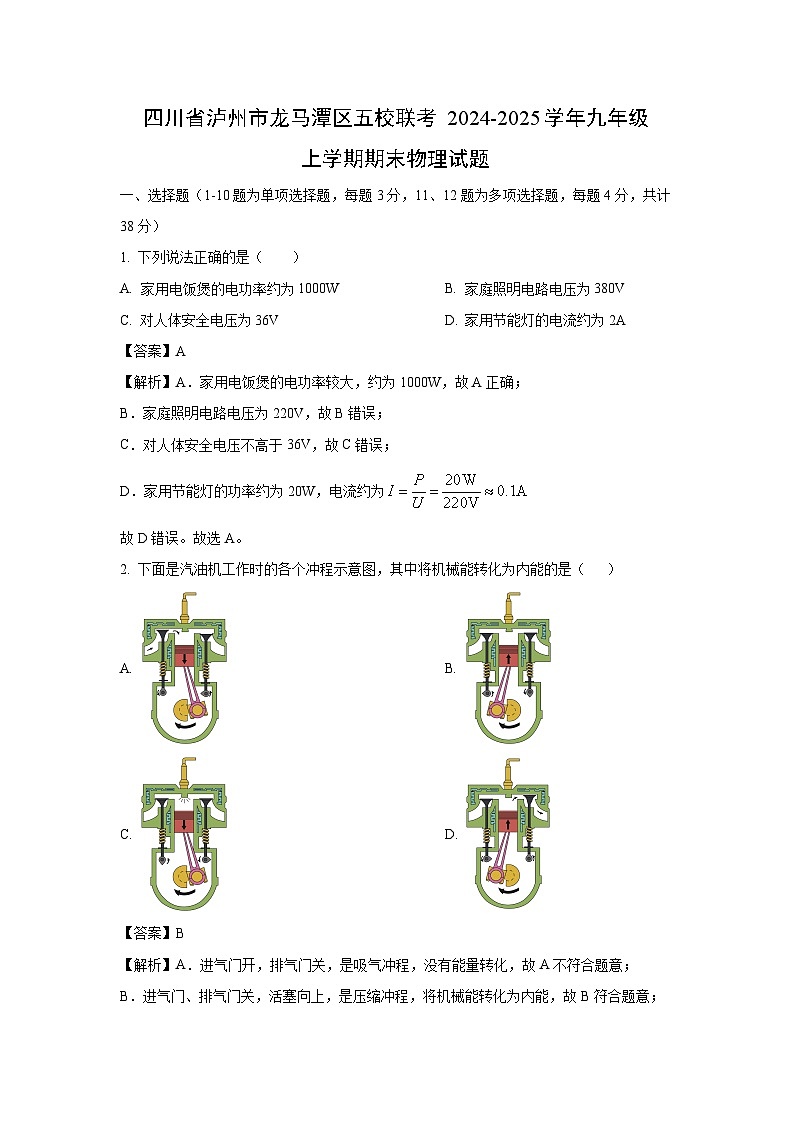

四川省泸州市龙马潭区五校联考2024-2025学年九年级上学期期末物理试卷（解析版）

这是一份四川省泸州市龙马潭区五校联考2024-2025学年九年级上学期期末物理试卷（解析版），共16页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。
一、选择题（1-10题为单项选择题，每题3分，11、12题为多项选择题，每题4分，共计38分）
1. 下列说法正确的是（ ）
A. 家用电饭煲的电功率约为1000WB. 家庭照明电路电压为380V
C. 对人体安全电压为36VD. 家用节能灯的电流约为2A
【答案】A
【解析】A．家用电饭煲的电功率较大，约为1000W，故A正确；
B．家庭照明电路电压为220V，故B错误；
C．对人体安全电压不高于36V，故C错误；
D．家用节能灯的功率约为20W，电流约为
故D错误。故选A。
2. 下面是汽油机工作时的各个冲程示意图，其中将机械能转化为内能的是（ ）
A. B.
C. D.
【答案】B
【解析】A．进气门开，排气门关，是吸气冲程，没有能量转化，故A不符合题意；
B．进气门、排气门关，活塞向上，是压缩冲程，将机械能转化为内能，故B符合题意；
C．进气门、排气门关，火花塞点火，是高温高压燃气推动活塞做功，将内能转化机械能，故C不符合题意；
D．进气门关，排气门开，没有涉及能量转化，故D不符合题意。故选B。
3. 通过一些直接感知的现象，经过合理的推测来认识无法直接感知的事实，是常用的一种物理方法。下列推测既合理又符合事实的是（ ）
A. 现象：轻质球a、b靠近时相互吸引 推测：a、b两球一定带异种电荷
B. 现象：水和酒精混合后体积变小 推测：分子之间没有间隙
C. 现象：磁铁吸住了很多铁屑 推测：分子间有引力作用
D. 现象：钢棒很难压缩 推测：分子之间存在斥力
【答案】D
【解析】A．轻质球a、b靠近时相互吸引，这个现象并不能直接推断出a、b两球一定带异种电荷，因为除了异种电荷相互吸引外，带电体还可以吸引轻小的不带电的物体。所以，如果a或b中有一个球不带电，而另一个球带电，它们之间也会相互吸引。故A不符合题意；
B．水和酒精混合后体积变小，这个现象应该推测为分子之间有间隙，而不是没有间隙。因为当两种液体混合时，它们的分子会相互渗透，填满彼此之间的空隙，导致总体积减小。故B不符合题意；
C．磁铁吸住了很多铁屑，这个现象是磁力的作用，而不是分子间的引力作用。磁力是磁场对放入其中的磁性物质产生的作用力，它与分子间的引力是两种完全不同的力。故C不符合题意；
D．钢棒很难压缩，这个现象可以推测为分子之间存在斥力。因为钢棒是由大量的铁原子组成的，当外界试图压缩钢棒时，铁原子之间的距离会减小，此时原子之间的斥力会迅速增大，抵抗外界的压缩。故D符合题意。故选D。

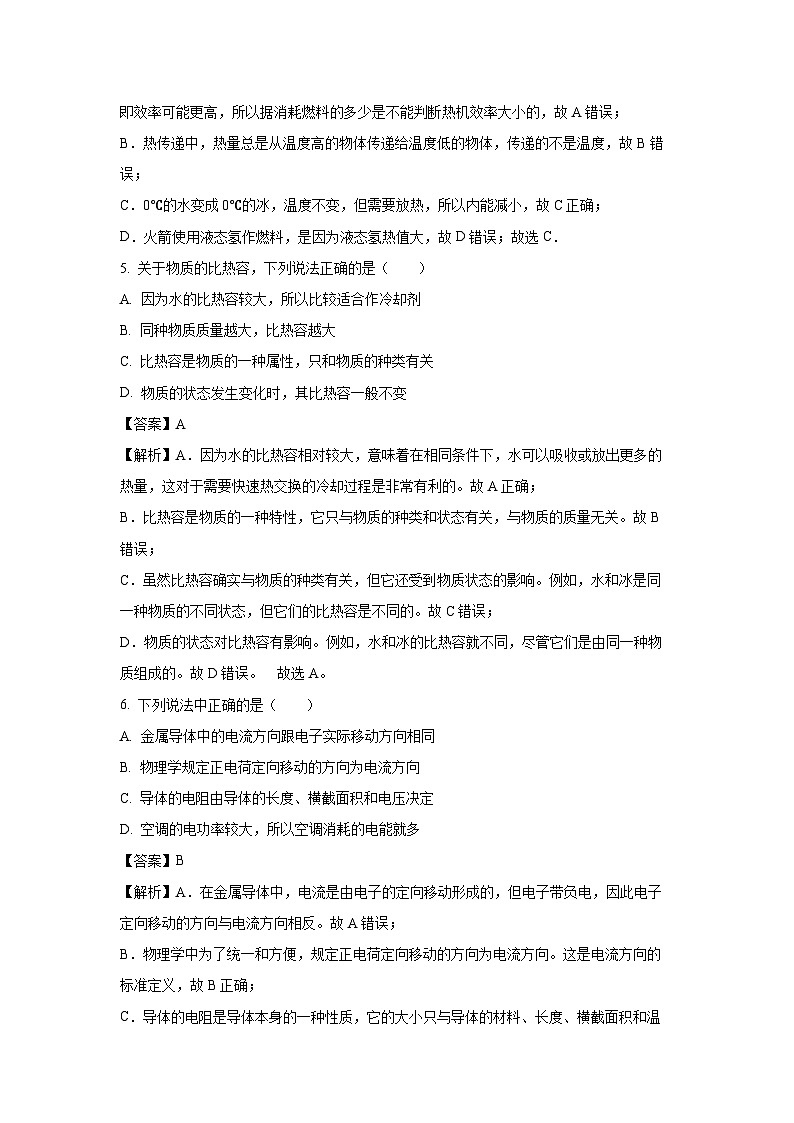

4. 下列关于热现象的说法中正确的是
A. 热机消耗的燃料越多，效率就越低
B. 热传递中温度总是从热的物体传给冷的物体
C. 0℃的水变成0℃的冰，温度不变，内能减小
D. 火箭使用液态氢作燃料，是因为它含有的热量多
【答案】C
【解析】A．热机消耗的燃料多、燃烧放出的热量多，但用来做有用功的能量可能更多，即效率可能更高，所以据消耗燃料的多少是不能判断热机效率大小的，故A错误；
B．热传递中，热量总是从温度高的物体传递给温度低的物体，传递的不是温度，故B错误；
C．0℃的水变成0℃的冰，温度不变，但需要放热，所以内能减小，故C正确；
D．火箭使用液态氢作燃料，是因为液态氢热值大，故D错误；故选C．
5. 关于物质的比热容，下列说法正确的是（ ）
A. 因为水的比热容较大，所以比较适合作冷却剂
B. 同种物质质量越大，比热容越大
C. 比热容是物质的一种属性，只和物质的种类有关
D. 物质的状态发生变化时，其比热容一般不变
【答案】A
【解析】A．因为水的比热容相对较大，意味着在相同条件下，水可以吸收或放出更多的热量，这对于需要快速热交换的冷却过程是非常有利的。故A正确；
B．比热容是物质的一种特性，它只与物质的种类和状态有关，与物质的质量无关。故B错误；
C．虽然比热容确实与物质的种类有关，但它还受到物质状态的影响。例如，水和冰是同一种物质的不同状态，但它们的比热容是不同的。故C错误；
D．物质的状态对比热容有影响。例如，水和冰的比热容就不同，尽管它们是由同一种物质组成的。故D错误。 故选A。
6. 下列说法中正确的是（ ）
A. 金属导体中的电流方向跟电子实际移动方向相同
B. 物理学规定正电荷定向移动的方向为电流方向
C. 导体的电阻由导体的长度、横截面积和电压决定
D. 空调的电功率较大，所以空调消耗的电能就多
【答案】B
【解析】A．在金属导体中，电流是由电子的定向移动形成的，但电子带负电，因此电子定向移动的方向与电流方向相反。故A错误；
B．物理学中为了统一和方便，规定正电荷定向移动的方向为电流方向。这是电流方向的标准定义，故B正确；
C．导体的电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关。故C错误；
D．电功率是表示电流做功快慢的物理量，电功率大只说明做功快，但并不意味着消耗的电能就多。消耗的电能多少还与做功的时间有关。故D错误。故选B。
7. 如图，下列关于电磁现象的表述不正确的是（ ）
A. 甲图闭合开关，线圈转动，说明磁场对电流有力的作用
B. 乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场
C. 丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转
D. 丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电
【答案】C
【解析】A．当闭合开关后，线圈转动，说明磁场对电流有力的作用，故A正确，不符合题意；
B．给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场，故B正确，不符合题意；
C．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，导体ab在磁场中上下运动，没有切割磁感线，不能产生感应电流，灵敏电流计指针不会偏转，故C错误，符合题意；
D．验电器是检验物体是否带电的仪器，用橡胶棒接触验电器的金属球，金属箔片张开，由同种电荷相互排斥可知，橡胶棒带电，故D正确，不符合题意。故选C。
8. 如图所示电路中，闭合开关后，发现两灯都不亮，电流表指针几乎指在“0”刻度线不动，电压表指针则有明显偏转且接近于电源电压，该电路故障可能是（ ）
A. 电流表被烧坏了B. 两个灯泡都断路
C. 灯泡L2的灯丝断了D. 灯泡L1的灯丝断了
【答案】C
【解析】分析电路可知，、串联，电压表测两端电压，电流表测电路电流。闭合开关后，发现两灯都不亮，电流表指针几乎指在“0”刻度线不动，说明电路发生断路。电压表指针则有明显偏转且接近于电源电压，说明电压表的两端与电源相通，则电路故障可能是灯泡L2的灯丝断了。故C符合题意，ABD不符合题意。故选C。
9. 小琳在“探究影响电灯亮度的因素”时，用甲乙两个小灯泡连成如图所示的电路。闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大。下列说法正确的是（ ）
A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B. 两灯均正常发光时，甲灯的功率等于乙灯的功率
C. 若将两灯位置对换，则乙灯亮度比甲灯亮度大
D. 如果将两灯串联在该电源上，甲灯亮度仍然会大于乙灯亮度
【答案】A
【解析】A．根据公式​，在电压U一定的情况下，电功率P与电阻R成反比。由于甲灯亮度比乙灯亮度大，即甲灯的实际功率大于乙灯的实际功率，因此可以推断出甲灯的电阻小于乙灯的电阻。故A正确；
B．由于甲灯亮度大，即甲灯的实际功率大，而两灯均正常发光时，它们的额定功率都等于实际功率，所以甲灯的额定功率也大于乙灯的额定功率。故B错误；
C．若将两灯位置对换，由于电源电压和灯泡的电阻都没有改变，根据欧姆定律，电路中的电流不会改变。而灯泡的亮度是由其实际功率决定的，实际功率P=UI，由于电压U和电流I都没有改变，所以两灯的实际功率也不会改变，因此两灯的亮度也就不会改变。故C错误；
D．如果将两灯串联在该电源上，由于串联电路中电流处处相等，而甲灯的电阻小于乙灯的电阻，根据公式P=I2R，甲灯的实际功率会小于乙灯的实际功率，因此甲灯的亮度会小于乙灯的亮度。故D错误。故选A。
10. 两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接入电源两端，通过乙的电流为0.4A，下列分析正确的是（ ）
A. 乙的阻值是5ΩB. 甲消耗的电功率等于0.8W
C. 甲的电流大于乙的电流D. 甲乙两端的电压之比为2∶1
【答案】B
【解析】A．由图像知道，通过两电阻的电流和两端的电压成正比，即两电阻为定值电阻。由图像知道，当时，I甲=0.6A，I乙=0.3A，由知道，两电阻的阻值分别为；，故A错误；
B．由知道，甲消耗的电功率，故B正确；
C．因串联电路中各处的电流相等，所以，甲中的电流等于乙中的电流，故C错误；
D．甲、乙两端的电压分别为；
则甲乙两端的电压之比为
故D错误。故选B。
11. 如图，R是磁敏电阻，它的阻值随电磁铁磁性的增强而减小。下列判断正确的是（ ）
A. 开关S1闭合，滑片向右移动，电磁铁磁性减弱
B. 开关S1闭合，滑片移到某一位置，电磁铁左端为S极
C. 开关S1和S2同时闭合，滑片向右移动，R的电阻变小
D. 开关S1和S2同时闭合，滑片向左移动，指示灯变亮
【答案】AD
【解析】A．当开关S1​闭合，滑片向右移动时，滑动变阻器接入电路的电阻增大，根据欧姆定律，电路中的电流会减小。而电磁铁的磁性强弱与电流大小有关，因此电磁铁的磁性会减弱。故A正确；
B．根据安培定则，用右手握住通电螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极。由于题目中电流从电磁铁的右端流入，左端流出，因此电磁铁的左端应为N极，而非S极。故B错误；
C．由于滑片向右移动时电磁铁的磁性减弱（如A选项分析），R是磁敏电阻，它的阻值随电磁铁磁性的增强而减小。因此磁敏电阻R的阻值会增大，而非减小。故C错误；
D．当开关S1​和S2​同时闭合，滑片向左移动时，滑动变阻器接入电路的电阻减小，电路中的电流增大，磁性增强，R是磁敏电阻，它的阻值随电磁铁磁性的增强而减小。因此磁敏电阻R的阻值会减小，右边串联电路总电阻减小，总电流增大，根据，指示灯的实际功率变大，所以指示灯亮度变亮。故D正确。故选AD。
12. 如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A. 锂电池工作时，将电能转化化学能
B. 音响在3V电压下正常工作
C. 音响正常工作时每秒消耗电能5J
D. 音响正常工作时电流是0.6A
【答案】BC
【解析】A．锂电池工作时，将化学能转化为电能，故A错误；
B．由铭牌可知音响的额定电压为3V，音响在3V电压下正常工作，故B正确；
C．音响正常工作时每秒消耗电能W=Pt=5W×1s=5J，故C正确；
D．音响正常工作时电流，故D错误。故选BC。
二、填空题（本题共8个小题，每空1分，共24分）
13. 冬天，人们在羊大山公园散步，闻到发出的梅花清香，这是___________现象；玩耍的小宝宝小手冷得红红的，妈妈心疼地把宝宝的小手放在自己的手心中搓揉了一会儿，又放在怀中。“搓揉”是利用___________方式使宝宝的小手暖和的；“放在怀中”又是利用___________方式使宝宝的小手暖和的（后两个空选填“做功”或“热传递”）。
【答案】扩散；做功；热传递
【解析】闻到发出的梅花清香为扩散现象，说明构成物质的分子不停地做无规则运动。
妈妈把宝宝的小手放在自己的手心中搓揉，两个手摩擦，摩擦生热，将机械能转化为内能，这是通过做功的方法来改变了手的内能。
妈妈把宝宝的小手放在怀中，由于身体与宝宝的手存在着温度差，内能就会从温度高的位置传递给温度低的手，从而使手的内能增加，这是通过热传递的方法来改变了手的内能。
14. 在泸州二环路道路上，随时都可看到人们骑着摩托车出行，它的主要部件就是汽油机，行驶时，汽油在气缸内燃烧，将___________能转化为内能，内能推动活塞做功，使摩托车最终获得___________能而运动起来，当摩托车内燃机飞轮的转速为4800r/min时，它每秒对外做___________次功。
【答案】化学；机械 ； 40
【解析】热机是利用燃料燃烧将化学能转化为内能，内能推动活塞做功，工作时把内能转化为机械能。单缸四冲程汽油机的飞轮转速是4800r/min=80r/s，因一个工作循环飞轮转2圈，完成4个冲程，对外做功一次；所以每秒对外做功40次。
15. 冬天的夜晚人们从身上脱下毛衣时常常有“火花”出现，这就是摩擦起电现象。摩擦起电是通过摩擦的方法___________（选填 “创造”或“转移”）了电荷。如图是小明在探究“电荷的作用规律”时让abc三个小球都带上电荷，已知a小球是跟丝绸摩擦过的玻璃棒接触过的，则c小球带的是___________电荷（选填“正”或“负”），验电器就是利用___________两个小球（选填 “ab”、“ac”或“bc”）间的作用规律来验证物体是否带电的。
【答案】转移；负； bc
【解析】摩擦起电是通过摩擦的方法 转移了电荷，而不是创造电荷。摩擦过程中，电子从一个物体转移到另一个物体，导致物体带电。已知a小球与丝绸摩擦过的玻璃棒接触过，而玻璃棒与丝绸摩擦后会带正电，因此a小球带正电。 根据电荷相互作用规律，同种电荷相斥，异种电荷相吸。如图a小球与b小球吸引，则b小球带负电；如图c小球与b小球排斥，则c小球带负电。验电器是利用同种电荷相互排斥的原理制成的，与bc间的作用情况相同。
16. 小文设计了如图甲所示的实验来研究电磁现象，当他闭合开关S后，发现小磁针发生了偏转．这说明电流的周围存在着_______________．这一现象最早是由_______________（选填“法拉第”、“奥斯特”或“安培”）发现的；接着小文又找来了一颗小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路乙中．当再次闭合开关s后，小磁针静止时N极的指向如图乙所示，据此他判断出________端是电源的正极（选填“a”或“b”）．
【答案】磁场；奥斯特； b
【解析】闭合开关s后，发现小磁针发生了偏转．这说明电流的周围存在着磁场；这一现象是丹麦物理学家奥斯特发现的；根据小磁针静止时N极的指向，利用异名磁极相互吸引的性质，判断右端为螺旋管的N极，再利用安培定则：用右手握住螺旋管，让四指指向螺旋管中电流的方向，则拇指所指的一端，为螺旋管的N极．判断电流的方向是从右端流入螺旋管的，因此b端是电源的正极．
17. 某电热水器的铭牌如图所示，在该电热水器中装初温为25 ℃，质量为60 kg的水，在额定电压下工作1400 s，水温升高10 ℃。则水吸收的热量是___________J，电热水器消耗的电能是___________J。如果水吸收的热量由燃烧煤气来供给，理论上（不计热损失）应完全燃烧___________m3的煤气[c水=4.2×103J/（kg·℃），q煤气=1.8×107J/ m3]。
【答案】2.52×106 ；2.8×106 ；0.14
【解析】水吸收的热量为Q=cmΔt=4.2×103J/（kg·℃）×60kg×10℃=2.52×106J
电热水器消耗的电能是W = Pt = 2000W × 1400s = 2.8 × 106J
若水吸收的热量由燃烧煤气提供，且不计热损失，则所需煤气的体积为
18. 小红在探究电流与电压关系的实验时发现，当她在电阻圈两端加2.4 V的电压时，测出通过的电流是240 mA，当她在电阻圈两端所加的电压变为1.2 V时，通过该电阻圈的电流是___________A，此时电阻圈消耗的电功率是___________W，这个电阻圈的阻值是___________Ω。
【答案】0.12；0.144； 10
【解析】当电阻圈两端加2.4V的电压时，通过的电流是240mA（即0.24A），可以求出电阻圈的阻值为。
由于电阻是导体本身的一种性质，与电压和电流无关，所以当电阻圈两端所加的电压变为1.2V时，电阻圈的阻值仍然是10Ω，此时通过电阻圈的电流为。
根据电功率的计算公式P=UI，求出此时电阻圈消耗的电功率为P=U′I′=1.2V×0.12A=0.144W。
19. 如图所示，要使R1与R2组成并联电路，应闭合开关_______，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为_______，R1与R2消耗的电功率之比为_______．

【答案】S1和S3 ；3∶2 ； 2∶3
【解析】如图所示的电路，当闭合开关S1、S3，断开S2时，R1与R2分别为两个支路，可以组成并联电路；
电流表A1测量R1的电流，电流表A2测量干路电流，若此时电流表A1和A2的示数之比为2：5，即两电阻电流比为：，
则R1与R2的电阻之比为：；
R1与R2消耗的电功率之比为：
20. 标有“220V 15W”的灯泡甲和“220V 60W”的灯泡乙，其灯丝长短相同，可发现___________灯泡的灯丝较粗。若将这两个灯泡串联在220V的电源上，则___________灯泡更亮一些（前两空均选填“甲”或“乙”）；若将乙灯单独接在110V的电源下，其实际功率为___________W。
【答案】乙 ；甲；15
【解析】 “220V 15W”的灯泡甲的电阻
“220V 60W”的灯泡乙的电阻
导体的电阻与导体的材料、横截面积、长度有关，导体的材料和长度相同时，横截面积越大，导体的电阻越小；两个灯泡灯丝长短相同，乙灯泡的电阻小，可发现乙灯泡的灯丝较粗。
若将这两个灯泡串联在220V的电源上，通过灯泡的电流相同，由可知，甲灯泡的功率较大，则甲灯泡更亮一些。
若将乙灯单独接在110V的电源下，其实际功率为
三、实验题（本题共3个小题，每空1分，每图1分，共14分）
21. 课外活动小组利用如图甲所示的实验装置，探究“沙子和水的温度变化与吸热的关系”。操作如下：
（1）在两烧杯中分别装入初温相同且___________相等的沙子和水。
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为___________℃；根据实验数据绘制成温度与时间的关系图像，如图丙所示。
（3）分析图像可知，升温较快的是___________；若使两者升高相同的温度，则___________吸收的热量较多，由此可见，___________吸热能力较强。（均选填“沙子”或“水”）
【答案】（1）质量 （2）39 （3）沙子；水；水
【解析】【小问1】在两烧杯中分别装入初温相同且质量相等的沙子和水，这样可以确保它们在吸收相同热量时，由于质量相同，便于比较它们的吸热性能。
【小问2】图乙中温度计的分度值为1℃，其示数为39℃。
【小问3】如图丙所示，加热相同的时间，沙子升高的温度较高，水升高的温度低，因此升温较快的是沙子。由图可知，若使沙子和水升高相同的温度，水需要加热的时间较长，由于加热装置相同，相同时间放出的热量相同，因此物质相同时间内吸收的热量相同，因此水吸收的热量较多。由上可知，加热相同时间即吸收相同热量，水的温度变化的比较小，因此水的吸热能力较强。
22. 某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路。闭合开关前，应将滑动变阻器的滑片移至变阻器的最___________（选填“左”或“右”）端。
（2）某次实验中电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝AP段的电阻R=___________Ω。
（3）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表所示。分析表中数据，可知R与L的关系是：导体的电阻与导体的长度成___________（选填“正比”或“反比”）。
【答案】（1）右 （2）10 （3）正比
【解析】【小问1】由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端。
【小问2】由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.2A； 则此时金属丝AP段的电阻为。
小问3】由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比。
23. 同学们在“测定小灯泡的电功率”的实验中，选用了如图甲所示的器材，其中小灯泡额定电压为2.5V（灯丝电阻约为12Ω）。
（1）请用笔画线代替导线（滑动变阻器已接A接线柱），将图甲所示的实物电路连接完整。
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表有示数，电压表无示数，则故障原因可能是：___________。（写出一种即可）
（3）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是___________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向___________端移动（选填“A”或“B”）。
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：该小灯泡的额定功率为___________W。进一步分析还发现：小灯泡在不同电压下，其阻值不同，原因是小灯泡的电阻受___________的影响。
【答案】（1）见解析 （2）L短路 （3）2.2 ； A （4）0.5； 温度
【解析】【小问1】灯泡正常发光时的电流约为
所以电流表选0∼0.6A的量程，且与灯泡串联，滑动变阻器已接了下面A接线柱，应再接上面D接线柱，如下图所示：
【小问2】闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路是通路，小灯泡始终不发光，电压表无示数，则故障原因可能是灯泡L短路，导致电压也被短路而无示数。
【小问3】由图乙可知，电压表的量程为0∼3V，分度值为0.1V，示数为2.2V。
电压表示数为2.2V，小于灯泡的额定电压2.5V，所以应将滑动变阻器的滑片向A端移动，减小滑动变阻器接入电路中的电阻来减小它分担的电压，增大灯泡两端的电压，直到电压表的示数达到2.5V。
【小问4】由图象可知，当灯泡两端的电压为2.5V时，通过的电流为0.2A，则灯泡的额定功率P=UI=2.5V×0.2A=0.5W
由图象可知，灯泡两端的电压增大时，通过的电流也增大，且图像向表示电压的横轴的方向弯曲，由欧姆定律的变形可知，灯泡的电阻增大，这是因为小灯泡的电阻随温度升高而增大。
四、计算题（本题共2个小题，24题9分，25小题10分，共19分。要求写出必要的步骤、相关公式和文字说明。）
24. 如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A。求：
（1）电源电压多大？
（2）当S1和S2都断开时，通电1min， R1做功多少J？
（3）当S1、S2都闭合时，电流表的读数是多大？电路消耗的电功率是多少？
【答案】（1）6V （2）24J （3）05A，3W
【解析】【小问1】当S1闭合，S2断开，只有R2​的简单电路，电源电压为U=I2R2=0.3A×20Ω=6V
【小问2】当S1，S2断开时，R1​与R2串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流为
R1​两端的电压为U1=IR1=0.2A×10Ω=2V
通电1min， R1做功为W=U1It=2V×0.2A×1×60s=24J
【小问3】当S1，S2闭合时，R2与R3并联，
所以电路总电阻为R=12Ω；电路的总电流，即电流表的读数是
电路消耗的电功率是P=UI=6V×0.5A=3W
25. 为预防新型冠状病毒肺炎交叉感染，医院对常用医疗器械采用湿热灭菌，即将医疗器械置于消毒柜内，通过加热使水汽化，产生高压饱和蒸气，从而对物品进行消毒处理。现将某型号的全自动高压消毒柜单独接入电路并将水箱注满水（铭牌参数如下表），正常工作0.5小时后，水箱的水温从20℃上升到35℃，同时观察到这段时间内电能表的示数由781.5 kW· h变为782.5kW· h。[c水=4.2×103 J/（kg·℃）]求：
（1）这段时间内水吸收的热量是多少？
（2）该消毒柜额定功率是多大？
（3）该消毒柜的电加热效率是多少？
【答案】（1）； （2）2kW； （3）875%
【解析】【小问1】由可得，这段时间内水吸收的热量是
【小问2】这段时间内消耗的电能
该消毒柜的额定功率是
【小问3】该消毒柜的电加热效率是额定功率
5W
电源
锂电池
频率范围
100Hz-20kHz
额定电压
3V
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
容 量
50L（50kg）
额定电压
220V
额定功率
频 率
50Hz
