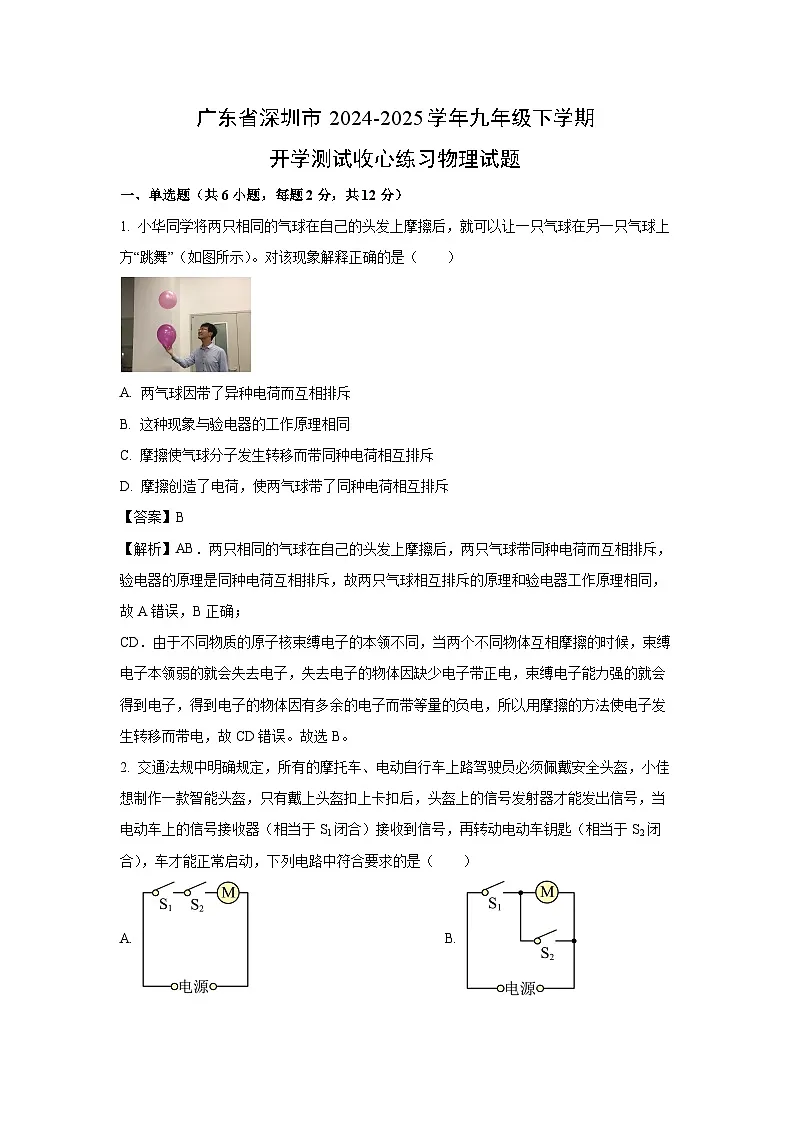

广东省深圳市2024-2025学年九年级下学期开学测试收心练习物理试卷（解析版）

这是一份广东省深圳市2024-2025学年九年级下学期开学测试收心练习物理试卷（解析版），共15页。试卷主要包含了单选题等内容，欢迎下载使用。
一、单选题（共6小题，每题2分，共12分）
1. 小华同学将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图所示）。对该现象解释正确的是（ ）
A. 两气球因带了异种电荷而互相排斥
B. 这种现象与验电器的工作原理相同
C. 摩擦使气球分子发生转移而带同种电荷相互排斥
D. 摩擦创造了电荷，使两气球带了同种电荷相互排斥
【答案】B
【解析】AB．两只相同的气球在自己的头发上摩擦后，两只气球带同种电荷而互相排斥，验电器的原理是同种电荷互相排斥，故两只气球相互排斥的原理和验电器工作原理相同，故A错误，B正确；
CD．由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电，束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电，所以用摩擦的方法使电子发生转移而带电，故CD错误。故选B。
2. 交通法规中明确规定，所有的摩托车、电动自行车上路驾驶员必须佩戴安全头盔，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（相当于S1闭合）接收到信号，再转动电动车钥匙（相当于S2闭合），车才能正常启动，下列电路中符合要求的是（ ）

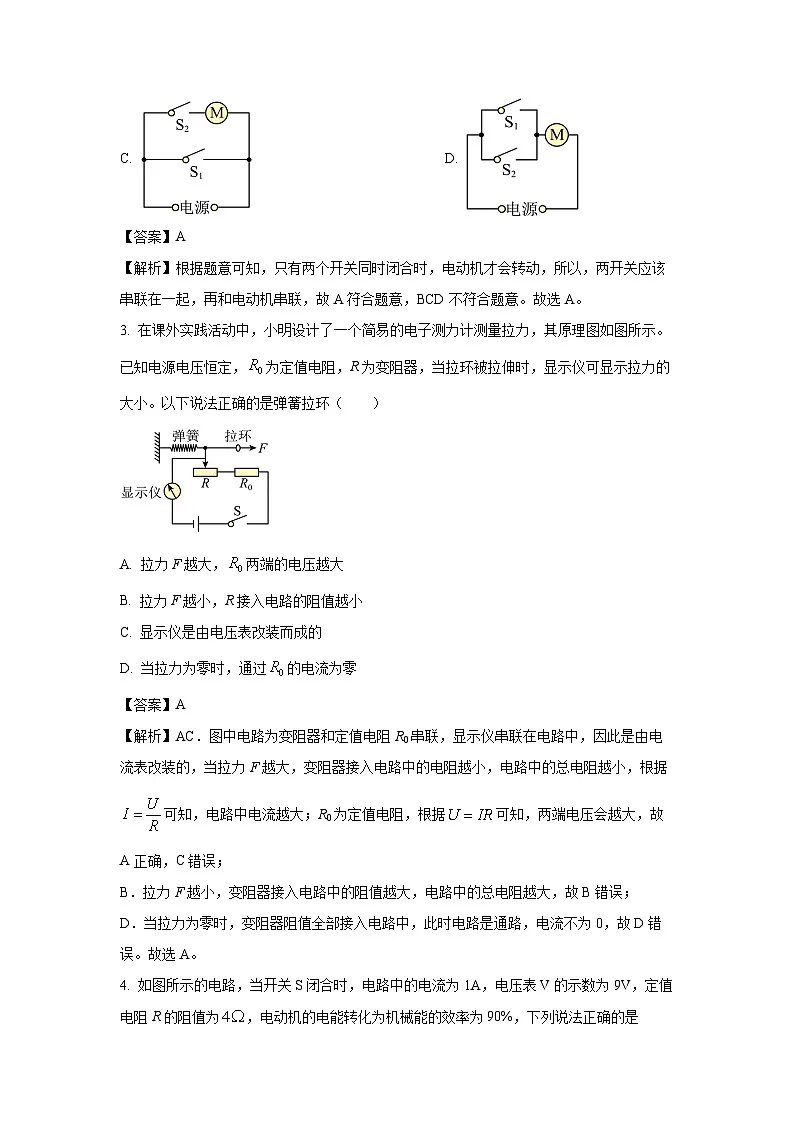

A. B.
C. D.
【答案】A
【解析】根据题意可知，只有两个开关同时闭合时，电动机才会转动，所以，两开关应该串联在一起，再和电动机串联，故A符合题意，BCD不符合题意。故选A。
3. 在课外实践活动中，小明设计了一个简易的电子测力计测量拉力，其原理图如图所示。已知电源电压恒定，为定值电阻，R为变阻器，当拉环被拉伸时，显示仪可显示拉力的大小。以下说法正确的是弹簧拉环（ ）
A. 拉力F越大，两端的电压越大
B. 拉力F越小，R接入电路的阻值越小
C. 显示仪是由电压表改装而成的
D. 当拉力为零时，通过的电流为零
【答案】A
【解析】AC．图中电路为变阻器和定值电阻R0串联，显示仪串联在电路中，因此是由电流表改装的，当拉力F越大，变阻器接入电路中的电阻越小，电路中的总电阻越小，根据可知，电路中电流越大；R0为定值电阻，根据可知，两端电压会越大，故A正确，C错误；
B．拉力F越小，变阻器接入电路中的阻值越大，电路中的总电阻越大，故B错误；
D．当拉力为零时，变阻器阻值全部接入电路中，此时电路是通路，电流不为0，故D错误。故选A。

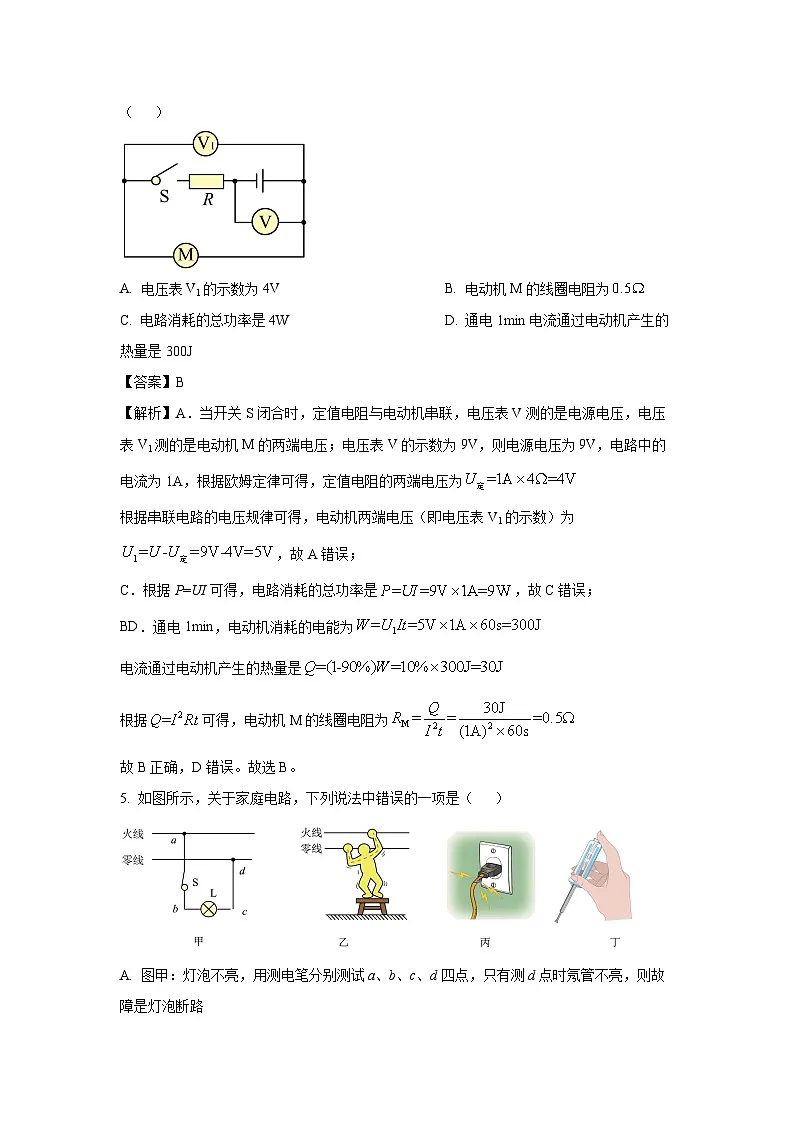

4. 如图所示的电路，当开关S闭合时，电路中的电流为1A，电压表V的示数为9V，定值电阻R的阻值为，电动机的电能转化为机械能的效率为90%，下列说法正确的是（ ）
A. 电压表V1的示数为4VB. 电动机M的线圈电阻为
C. 电路消耗的总功率是4WD. 通电1min电流通过电动机产生的热量是300J
【答案】B
【解析】A．当开关S闭合时，定值电阻与电动机串联，电压表V测的是电源电压，电压表V1测的是电动机M的两端电压；电压表V的示数为9V，则电源电压为9V，电路中的电流为1A，根据欧姆定律可得，定值电阻的两端电压为
根据串联电路的电压规律可得，电动机两端电压（即电压表V1的示数）为，故A错误；
C．根据P=UI可得，电路消耗的总功率是，故C错误；
BD．通电1min，电动机消耗的电能为
电流通过电动机产生的热量是
根据可得，电动机M的线圈电阻为
故B正确，D错误。故选B。
5. 如图所示，关于家庭电路，下列说法中错误的一项是（ ）
A. 图甲：灯泡不亮，用测电笔分别测试a、b、c、d四点，只有测d点时氖管不亮，则故障是灯泡断路
B. 图乙：人会发生触电事故
C. 图丙：电线绝缘皮破损，容易造成短路，此时空气开关（熔断器）会迅速切断电路
D. 图丁：使用测电笔时，手要接触测电笔的笔尾
【答案】A
【解析】A． a、b、c、d四点，只有测d点时氖管不亮，表明a、b、c与火线为通路，则故障是cd间断路，故A错误，符合题意；
B．图中人体同时接触火线与零线，有电流通过人体，人会发生触电事故，故B正确，不符合题意；
C．电线绝缘皮破损，容易造成短路，导致电路中电流过大，此时空气开关（熔断器）会迅速切断电路，故C正确，不符合题意；
D．使用测电笔时，手要接触测电笔的笔尾，火线与测电笔、人体及大地之间形成回路，有微弱电流通过时氖管会发光，但不可接触测电笔的笔尖，故D正确，不符合题意。
故选A。
6. 2024年9月25日，中国试射一枚东风31AG洲际导弹，让美国和西方集体哑口无言。东风31AG洲际导弹使用固体燃料代替液体燃料作为推进剂。使用固体燃料主要原因是其具有较大的（ ）
A. 热值B. 质量C. 比热容D. 密度
【答案】A
【解析】使用固体燃料主要原因是其具有较大的热值， 完全燃烧等质量的燃料，该固体燃料放出的热量更多，故A符合题意，BCD不符合题意。故选A
7. 如图所示是未完成连接的实物电路，请用笔画线代替导线将电路连接完整。要求：L1与L2并联，电流表只测量L1的电流，开关S控制两盖灯，导线不能交叉。
【答案】见解析
【解析】由题意知，要求两灯并联，则电路有两条电流路径，电流表只测通过L1的电流，所以电流表串联在L1的支路上，开关S控制两盖灯，所以开关在干路上。如图所示：
8. 如图所示为传统的家庭电路简化图，图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
【答案】见解析
【解析】指示灯和插孔之间可以单独工作，指示灯与插孔并联，且均受控与开关，开关在干路上与火线相连，三孔插孔满足“左零右火，上接地”，如下图所示：
9. 中医是我国的四大国粹之一。拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图甲所示方法迅速将火罐按到皮肤上，一段时间后，罐内气体的温度________（选填“升高”“降低”或“不变”），内能________（选填“增大”“减小”或“不变”）。如图乙所示，“艾灸”时通过________的方式改变了穴位处的内能。
【答案】降低 ； 减小；热传递
【解析】火罐按到皮肤上时，罐内的空气温度较高，高于室内温度，一段时间后，罐内气体向外放热，气体的温度降低，内能减小。 “艾灸”时，人从艾条吸收热量，通过热传递的方式改变了穴位处的内能。
10. 如图所示为火车在雪地里行驶的画面，老式火车靠四冲程内燃机提供动力，内燃机工作时提供动力的冲程将________能转化为________能，内燃机常采用循环流动的水进行冷却，是利用水的________大的特性。
【答案】内 ；机械 ；比热容
【解析】四冲程内燃机工作时提供动力的冲程是做功冲程，活塞向下运动，将内能转化为机械能。因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以内燃机常采用循环流动的水进行冷却。
11. 小明在探究冰熔化特点时，用酒精灯加热50g的冰，每4分钟完全燃烧的酒精质量均为0.2g，冰的温度随时间变化的图像如图所示。由此可知：冰全部熔化成水后4分钟吸收热量为___________J，0.2g酒精完全燃烧放出的热量为___________J，CD段酒精灯的加热效率为___________%。（c水=4.2×103J/（kg·℃），q酒精=3×107J/kg）
【答案】1050； 6000 ； 17.5
【解析】冰熔化过程中温度不变，完全熔化成水后温度才会上升，也就是图中的8min～12min，此时段，水温从0℃上升到5℃，水温升高了5℃，冰化成水后质量不变
m水=m冰=50g=5×10-2kg
所以4min内水吸收的热量为Q吸=c水m水Δt水=4.2×103J/（kg•℃）×5×10-2kg×5℃=1050J
每4分钟完全燃烧的酒精质量均为0.2g，放出的热量为
Q放=m酒精q酒精=0.2×10-3kg×3×107J/kg=6000J
4min燃烧酒精0.2g，又因为4min水吸热Q吸=1050J，所以CD段酒精灯的加热效率为
12. 李老师在给同学们演示“电流通过导体产生的热量与什么因素有关”的实验，她将装置A、B、C串联在同一电路中，如图甲所示，a、b、c、d为电热丝。
（1）透明容器中密封着等量空气，U形管中液面高度的变化反映密闭空气______的变化，这种变化源于空气与电热丝之间发生了______；
（2）已知电热丝a、b、c的阻值均为5Ω，电热丝d的阻值为10Ω，电路接通后，a两端的电压与______两端的电压相同，通过c的电流与通过______（均选填“a”“b”“c”或“d”）的电流相同；
（3）如图乙所示，插座上同时接入的用电器越多，通过插座导线的电流越______，相同时间内产生的热量越多，接插座的导线就会有起火的危险，这种现象可通过对比图甲中的装置______（选填“A和B”“B和C”或“A和C”）来解释。
【答案】（1）温度 ； 热传递；（2）b ； d ； （3）大 ； A和B
【解析】（1）气体具有热胀冷缩的性质，透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
空气会从电热丝处吸收热量，是通过热传递改变内能的。
（2）接通电路后，a与b并联连接，所以a两端的电压与b两端的电压相同。c与d串联接入电路中，根据串联电路的电流关系可知，通过c的电流与通过d的电流相同。
（3）如图乙所示，插座上同时接入的用电器越多，电路的总功率变大，根据可知，通过插座导线的电流越大。
探究电流通过导体产生的热量与电流的关系，应控制电阻相同，所以这种现象可通过对比图甲中的装置A和B来解释。
13. 如图甲是小明做“测量小灯泡电功率”的实验的电路图，已知电源电压为3V，小灯泡的额定电压为2.5V；
（1）小明闭合开关前应将滑动变阻器的滑片P置于图甲中最_________（选填“左”或“右”）端的位置起到保护电路的作用；
（2）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙和丙所示，则此时流过小灯泡的电流是________A，灯泡两端的电压是________V，灯泡的实际功率是________W，为了使灯泡正常发光，应该向_________（选填“左”或“右”）移动滑动变阻器的滑片；
（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像（如图丁），根据图像提供的信息，计算出小灯泡的额定功率为________W，他还发现小灯泡的电流和电压不成正比，导致这一结果的原因是________。
【答案】（1）左 （2）0.22； 1.8 ； 0.396；右
（3）0.625 ；灯丝的电阻随温度的升而变大
【解析】（1）小明闭合开关前，为了保护电路，应将滑动变阻器的滑片P置于阻值最大处，即图甲中最左端的位置起到保护电路的作用。
（2）由图丁可知，电流表选用小量程，分度值为0.02A，则此时流过小灯泡的电流是 0.22A。由灯泡的额定电压为2.5V可知，电压表选用小量程，分度值为0.1V，灯泡两端的电压是 1.8V，则灯泡的实际功率是
此时灯泡两端为1.8V，小于其额定电压2.5V ，为了使灯泡正常发光，应增大灯的电压，根据串联电路电压的规律， 应减小变阻器的电压。由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压。
（3）根据画出的小灯泡电流随其两端电压变化的关系图像知，灯泡在额定电压下的电流为0.25A，小灯泡的额定功率为
小灯泡的电流和电压不成正比，导致这一结果的原因是灯丝的电阻受到温度影响，阻值随温度的升而变大。
14. 题图甲是一种带手势感应和智能触摸调光功能的台灯，灯泡上标有“6V；6W”字样。其原理简化如图乙：电源电压为12V且保持不变，R1是光敏电阻，当光线被遮住时光敏电阻的阻值变大，图丙为电流表的示数随光线强弱的变化规律，当光线没有被遮挡时，灯泡L正常发光（灯泡电阻不随温度变化）。求：
（1）灯泡正常发光时的电阻；
（2）当光线没有被遮挡时，光敏电阻两端的电压；
（3）当光线被遮挡时，灯泡L的实际功率。
【答案】（1）；（2）6V；（3）1.5W
【解析】解：（1）灯泡正常发光时电阻
（2）当光线没有遮挡时，灯泡正常发光，R1与L串联，R1两端电压
（3）当光线被遮挡时，电路中电流为0.5A，灯泡实际功率
答：（1）灯泡正常发光时的电阻6Ω；
（2）当光线没有被遮挡时，光敏电阻两端的电压为6V；
（3）当光线被遮挡时，灯泡L的实际功率为1.5W。
15. 筑牢防护堡垒，守护一方平安。我市巡警使用电动车巡逻，如图所示。该电动车的电池容量为100A•h，蓄电池充放电电压为48V，额定功率1.2kW，充满电后，在某次巡逻中，巡警驾驶电动车以8m/s的平均速度绕所管辖区域行驶了30min，然后接到通知，要求在20min内原路返回。求：
（1）巡警驾驶电动车以8m/s的平均速度行驶30min通过的路程；
（2）要在规定时间回去，则电动车往返全程的平均速度为多少；
（3）电动车充满电后，在额定功率下，可以行驶的最长时间为多少h。
【答案】（1）14400m；（2）9.6m/s；（3）4h
【解析】（1）由题意可得，行驶的时间t1＝30min＝1800s
通过的路程s1＝vt1＝8m/s×1800s＝14400m
（2）由题可知，往返的总时间t总＝30min+20min＝50min＝3000s
总路程s总＝14400m×2＝28800m
电动车往返全程的平均速度
（3）电池容量为100A•h，蓄电池充放电电压为48V，充满电后储存的电能
W＝UIt＝48V×100A×3600s＝1.728×107J
电动车充满电后，在额定功率下，可以行驶的最长时间为
答：（1）路程为14400m；
（2）平均速度为9.6m/s；
（3）最长时间为4h。
16. 电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱，然而电动车带来的安全问题也很严重。2023年4月15日起，《电动自行车安全技术规范》开始实施。小明和学习小组同学展开了：“安全的电动车”学习活动。下面是该小组同学交流的实践过程，请帮助完成下列内容：
【项目分解】1：了解电动车上的安全措施
2：了解生活中电动车的安全使用
【项目实施】（1）了解“安全头盔”。为进一步提升摩托车、电动自行车骑乘人员和汽车驾乘人员的安全防护水平，有效减少交通事故死亡人数，公安部交通管理局在全国开展“一盔一带”安全守护行动。制作了一款智能头盔。平时将头盔锁在前篓里，先转动钥匙并取出头盔戴上（相当于闭合），再转动电动车钥匙（相当于闭合），车才能正常启动。下列电路图符合要求的是______。
A. B.
C. D.
（2）了解“蓄电池”。蓄电池充满电能储能，电能转化为机械能的效率。电动车工作过程中最多能输出的机械能为______ J；若车和人在行驶过程中所受阻力为40N，该电动车的最大续航里程有______ km。
（3）了解电动自行车充电口存在安全隐患。如图甲是电动车的充电插口，内有金属插脚，有孩子把一枚硬币塞入充电口的两个金属插脚之间，结果硬币冒出火花，孩子的手指严重烧伤，这是电路的______现象，人们要改进充电口设计，防止此类事故发生。
【项目拓展】
（4）优化充电系统。电动自行车电池不能长时间充电，为了电动自行车的充电安全，小组设计了如图乙所示的定时充电器。用定时器控制充电时间，当定时器中有电流通过时，充电就会被断开。针对该充电器的设计方案，下面说法正确的是______。
A. 充电时，定时器与充电器串联
B. 充电时，定时器在电路中相当于一根导线
C. 停止充电时充电器在电路中处于被短路状态
D. 如果在b处安装一个开关S，断开此开关则停止充电
（5）近年来，电动车充电不当引起的火灾时有发生，为保护人民群众的生命财产安全，各地都加强了对电动车停放和充电的整治。以下规定和做法违背安全用电原则的是______。
A. 严禁电动车进楼入户停放和充电
B. 电线着火时应迅速泼水浇灭火焰
C. 充电线绝缘皮破损后不能继续使用
【答案】（1）A （2） ； 24.3 （3）短路 （4）C （5）B
【解析】【小问1】根据题意可知，只有两个开关都闭合时，电动机才能正常启动，所以两个开关串联，然后与电动机串联在电路中，故选A。
【小问2】蓄电池充满电能储能，电能转化为机械能的效率，则电动车工作过程中最多能输出的机械能为
若车和人在行驶过程中所受阻力为40N，根据可知，该电动车的最大续航里程为
【小问3】硬币是导体，把一枚硬币塞入充电口的两个金属插脚之间，相当于把电源正负极直接接通，电路会发生短路。
【小问4】A、由电路图可知，定时器与充电器并联，故A错误；
B、充电时定时器中不能有电流通过，所以定时器在电路中相当断路，故B错误；
C、当定时器中有电流通过时，充电就会被断开，将充电器短路，使充电器不能工作，故C正确；
D、如果在b处安装一个开关S，断开此开关，由于定时器与充电器并联，则充电器仍然连入电路，故充电器不会停止充电，故D错误。故选C。
【小问5】A、严禁电动车进楼入户停放和充电可以防止因短路引发的火灾，故A不符合题意；
B、生活中的水是导体，电线着火时迅速泼水浇灭火焰，易造成触电，故B符合题意；
C、电动车充电线的绝缘皮破损时应及时更换，若继续使用，容易发生触电事故，故C不符合题意。故选B。
17. 根据下列学科实践活动，回答问题。
自制定值电阻改装家用灯泡
小明家里灯泡坏了，他在网上购买了一个与原来灯泡外形相似的灯泡，如图甲所示。
[设计与制作]
（1）若将此灯泡直接接入家庭电路中，灯泡会烧坏。为了解决这个问题，可以给灯泡_________（串/并）联一个_________Ω的定值电阻；
（2）小明想自制这个定值电阻，他找到一卷电阻丝，规格如图乙所示。已知定值电阻的阻值和其长度成正比，则需截取_________cm的电阻丝，并将其绕制在_________（陶瓷/铜）管上完成制作，如图丙所示。
[检验与测试]
（3）完成电阻的制作后，小明想通过测量验证该电阻是否达到他算得的阻值。他利用电源（3V）、滑动变阻器、电流表、电压表、开关及导线若干设计了方案1，如图丁所示。
①小明发现方案1无法进行，原因是_________；
②小明又找来电阻箱，设计了方案2和方案3，如图戊所示。为了使测量结果更准确，他选择了方案_________，要快捷的测出的阻值，他接下来进行的操作是_________。
（4）小明用两根带有鳄鱼夹导线，将制作好电阻与灯泡一起接入家庭电路。闭合开关，发现自制电阻立刻烧断。
[反思与评价]
（5）小华认为小明利用自制定值电阻改装家用灯泡的整个过程存在很多安全隐患，请你从安全用电的角度提出一点建议：_________。
【答案】 （1）串 ； 165.6 （2） 80 ；陶瓷 （3） ①阻值太大，电流太小，电流表测量不准确 ②方案2 ；调节电阻箱使两电压表有适当示数 （5）操作过程中需要佩戴绝缘手套，家庭电路中不能随意搭接（合理即可）
【解析】（1）家用电源电压时220V，灯泡的额定电压为36V，为了使灯泡能在额定电压下工作，可以串联一个电阻R起分压作用；灯泡在额定电压下的电阻
由串联电路的分压特点得
可以给灯泡串联的电阻值
（2）截取的电阻丝的长度
为了防止管子对电阻丝电阻的影响，故应选用绝缘体陶瓷管。
（3）①因为做成的电阻阻值大约在165.6Ω左右，按照方案1中电路中的最大电流约为
故此时电路中的电流小于电流表的分度值，无法准确读取电流，故方案1无法进行实验。
②方案2根据电阻箱的阻值和电压表的示数，由串联电路中电压分配规律求出待测电阻的阻值Rx；方案3用等效代替法，闭合开关S，开关S1先把Rx接入电路，移动滑动滑动变阻器的滑片，测出Rx两端的电压U0；断开Rx，再把电阻箱支路连接，滑动变阻器滑片不变，调节电阻箱的阻值，使电压表的示数为U0，此时电阻箱的电阻和待测电阻相等，但这种方法由于电阻箱的分度值较大，测量误差较大，故应选择方案2。
接下来的操作是闭合开关，调节电阻箱的阻值，使两电压表有适当示数，读出两表示数，根据串联电路中电压分配规律求出待测电阻的阻值Rx。
（5）小明利用自制定值电阻改装家用灯泡的整个过程存在很多安全隐患，电阻丝应加外绝缘层，以免人接触触电，直接把电阻丝缠绕在陶瓷管上，导线相邻两圈可能接触，相当于电阻丝长度变小，横截面积变大，电阻很小，通电后电流过高，很容易烧断电阻丝或引起火灾，更不能分得相应的电压；为了用电安全，操作过程中需要佩戴绝缘手套，家庭电路中不能随意搭接。
