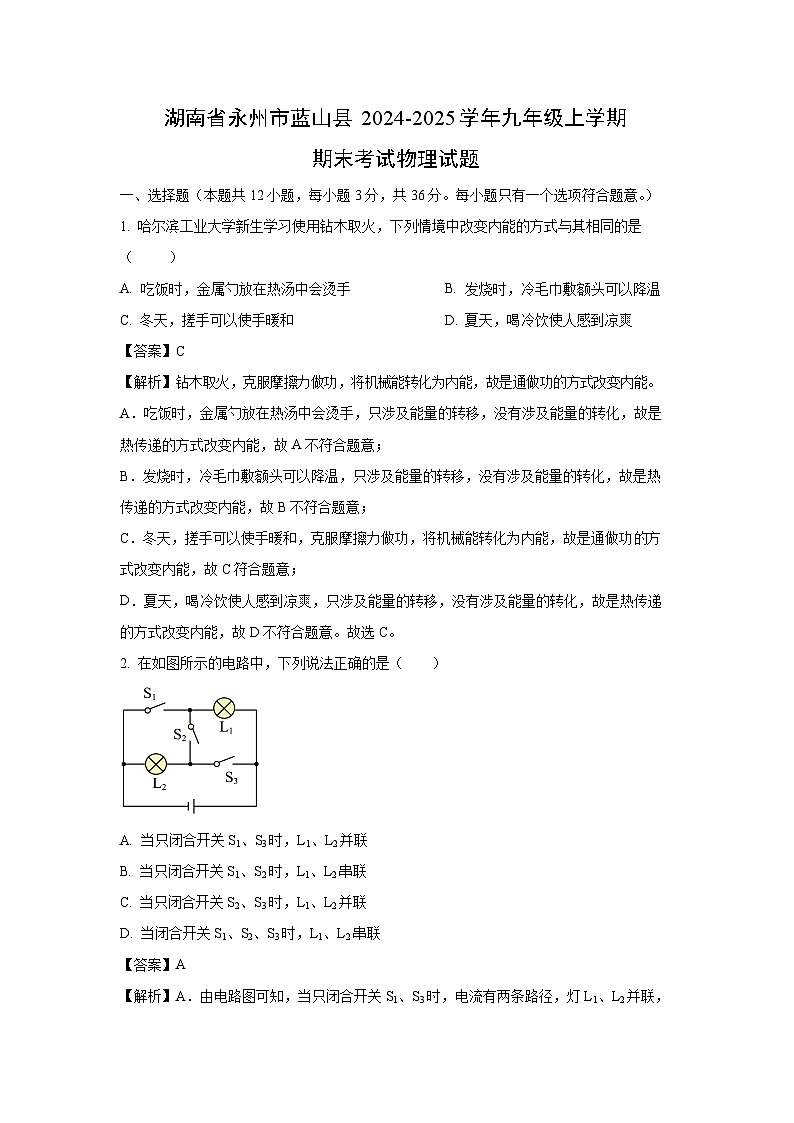

湖南省永州市蓝山县2024-2025学年九年级上学期期末物理试卷（解析版）

这是一份湖南省永州市蓝山县2024-2025学年九年级上学期期末物理试卷（解析版），共13页。试卷主要包含了选择题，填空题，作图与实验探究题，综合题等内容，欢迎下载使用。
一、选择题（本题共12小题，每小题3分，共36分。每小题只有一个选项符合题意。）
1. 哈尔滨工业大学新生学习使用钻木取火，下列情境中改变内能的方式与其相同的是（ ）
A. 吃饭时，金属勺放在热汤中会烫手B. 发烧时，冷毛巾敷额头可以降温
C. 冬天，搓手可以使手暖和D. 夏天，喝冷饮使人感到凉爽
【答案】C
【解析】钻木取火，克服摩擦力做功，将机械能转化为内能，故是通做功的方式改变内能。
A．吃饭时，金属勺放在热汤中会烫手，只涉及能量的转移，没有涉及能量的转化，故是热传递的方式改变内能，故A不符合题意；
B．发烧时，冷毛巾敷额头可以降温，只涉及能量的转移，没有涉及能量的转化，故是热传递的方式改变内能，故B不符合题意；
C．冬天，搓手可以使手暖和，克服摩擦力做功，将机械能转化为内能，故是通做功方式改变内能，故C符合题意；
D．夏天，喝冷饮使人感到凉爽，只涉及能量的转移，没有涉及能量的转化，故是热传递的方式改变内能，故D不符合题意。故选C。
2. 在如图所示的电路中，下列说法正确的是（ ）
A. 当只闭合开关S1、S3时，L1、L2并联
B. 当只闭合开关S1、S2时，L1、L2串联
C. 当只闭合开关S2、S3时，L1、L2并联
D. 当闭合开关S1、S2、S3时，L1、L2串联
【答案】A

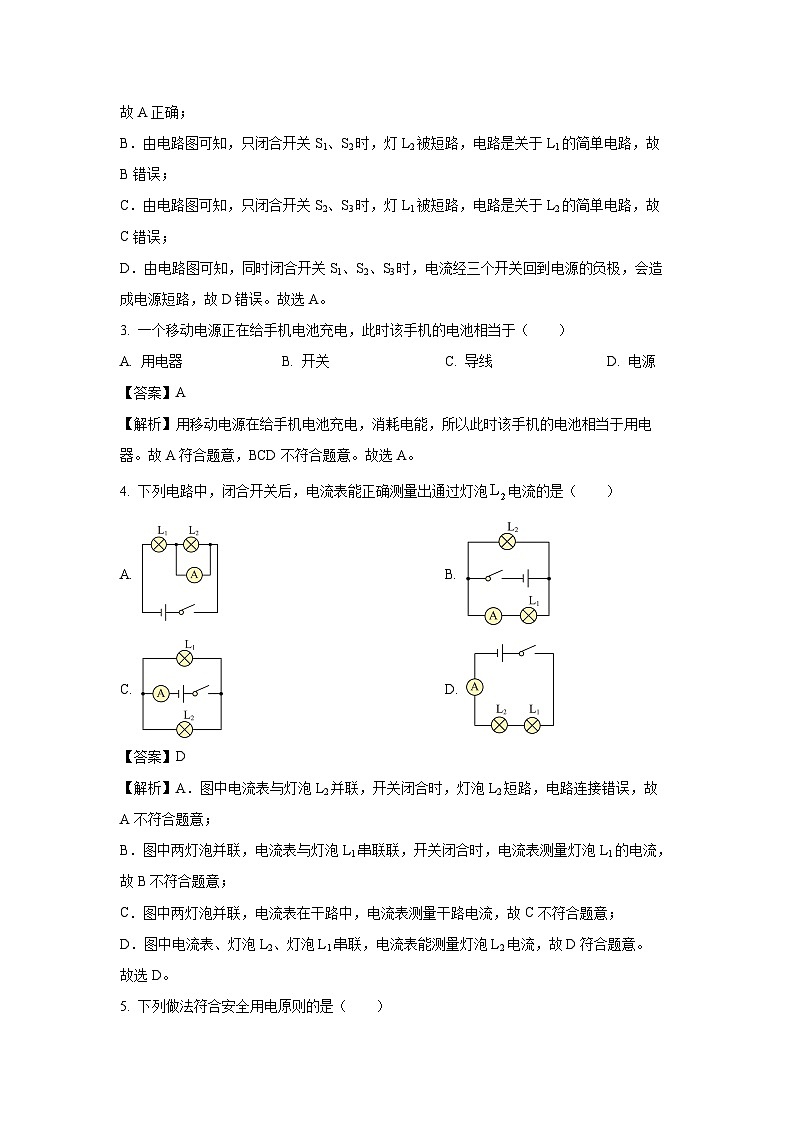

【解析】A．由电路图可知，当只闭合开关S1、S3时，电流有两条路径，灯L1、L2并联，故A正确；
B．由电路图可知，只闭合开关S1、S2时，灯L2被短路，电路是关于L1的简单电路，故B错误；
C．由电路图可知，只闭合开关S2、S3时，灯L1被短路，电路是关于L2的简单电路，故C错误；
D．由电路图可知，同时闭合开关S1、S2、S3时，电流经三个开关回到电源的负极，会造成电源短路，故D错误。故选A。
3. 一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A. 用电器B. 开关C. 导线D. 电源
【答案】A
【解析】用移动电源在给手机电池充电，消耗电能，所以此时该手机的电池相当于用电器。故A符合题意，BCD不符合题意。故选A。
4. 下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A. B.
C. D.
【答案】D
【解析】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
5. 下列做法符合安全用电原则的是（ ）
A. 在高压线下钓鱼B. 用湿手触碰开关
C. 切断电源后，再进行电路维修D. 用正在充电的手机玩游戏
【答案】C
【解析】A．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电事故，故A不符合题意；
B．水是电的良导体，用湿手接触电器时，有可能导致触电，故B不符合题意；
C．进行电路维修时，必须先切断电源，再进行维修，才不会造成触电事故，故C符合题意；
D．若用正在充电的手机玩游戏，容易发生手机电池爆炸事故，故D不符合题意。
故选C。
6. 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析正确的是（ ）
A. 灯泡L1和L2串联B. 电流表A1的读数是0.3A
C. 通过灯L2的电流为1.5AD. 通过灯L1的电流为0.9A
【答案】D
【解析】A．由电路图可知，灯泡L1和L2并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流，故A错误；
BCD．由题意可知，电流表A2读数是0.6A，即通过灯L2的电流为0.6A；由并联电路的电流特点可知，干路电流大于支路电流，所以电流表A1的示数大于0.6A，所以电流表A1选择的量程是0~3A；由图可知，电流表的分度值为0.1A，则电流表A1的读数为1.5A。由并联电路的电流特点可知，通过灯泡L1的电流为
故CB错误，D正确。故选D。
7. 如图所示，当滑动变阻器的滑片P向左移动时，能使连入电路的电阻变小的接法是（ ）
A. B.
C. D.
【答案】D
【解析】A．如图，滑动变阻器全接下，相当于接入了一个定值电阻，移动滑片，电阻不变，故A不符合题意；
BC．如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻丝长度变长，电阻变大，故BC不符合题意；
D．如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻丝长度变短，电阻变小，故D符合题意。故选D。
8. 如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
【答案】B
【解析】由题意可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的，故B符合题意，ACD不符合题意。故选B。
9. 小彭同学在研究串、并联电路电压规律的实验中连接了如图（a）所示的电路，当闭合开关后，V1和V2的指针位置完全一样，如图（b）所示，则下列说法正确的是（ ）
A. 若电路完好，两电压表示数相同
B. 若电路完好，电压表V2的读数是1.2V
C. 若电路有故障，可能是R1断路
D. 若电路有故障，可能是R2短路
【答案】B
【解析】AB．由（a）图可知，当开关S闭合时，R1与R2串联，电压表V1测量电源电压U，电压表V2测量R2两端电压U2。由串联电路电压特点可知，U=U1+U2，而两电压表指针位置一样，所以V1使用大量程，电压表V2使用小量程，两个电压表的示数不同；由于电压表V2使用的是小量程，分度值为0.1V，所以电压表V2的示数为1.2V，故A错误，B正确；
C．闭合开关后，若R1断路，电路中没有电流，电压表V2的示数为0；电压表V1测电源电压，不为0，V1和V2的指针位置不会完全一样，故C错误；
D．闭合开关后，若R2短路，电压表V1测电源电压，不为0，电压表V2的示数为0，V1和V2的指针位置不会完全一样，故D错误。故选B。
10. 有两盏白炽灯，甲灯上标有“36V60W”，乙灯上标有“220V60W”，当它们分别在其额定电压下发光时，会看到（ ）
A. 乙比甲更亮B. 两灯一样亮
C. 乙比甲电流大D. 两灯电流一样
【答案】B
【解析】AB．两盏灯泡都在额定电压下工作，则P实=P额，由题可知，两盏灯泡的额定功率都是60W，所以当它们分别在其额定电压下发光时，两灯的实际功率相等，则两灯一样亮，故A错误，B正确；
CD．由P=UI可得，当它们分别在其额定电压下发光时电流分别为
乙比甲电流小，故CD错误。故选B。
11. 如图所示，当开关闭合，滑动变阻器的滑片向左移动时，下列说法中正确的是（ ）
A. 电流表的示数变小B. 电压表的示数变大
C. 灯泡变暗D. 电路中的总功率变大
【答案】D
【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量变阻器两端的电压；
ABC．滑片向左移动时，滑动变阻器接入电路的阻值变小，滑动变阻器分压变小，电压表示数变小；变阻器的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，灯泡变亮，故ABC错误；
D．根据，总电压不变，电流变大，所以电路中的总功率变大，故D正确。
故选。
12. 小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是：（ ）
A. 此电能表转盘每小时转过2500转
B. 电能表是测量电路中用电器功率的仪器
C. 此电能表所在电路的最大电功率为2200kW。
D. 电风扇的实际功率是100W
【答案】D
【解析】A．2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，故A错误；
B．电能表是测量电路中用电器消耗电能的仪器，故B错误；
C．此电能表所在电路的最大电功率P＝UI＝220V×20A＝4400W，故C错误；
D．因2500r/kW•h表示转盘转1圈，电路中消耗kW•h的电能，所以，电能表转盘转了5r消耗的电能W＝kW•h＝0.002kW•h
电风扇的实际功率，故D正确。故选D。
二、填空题（本题共4小题，每空2分，共20分。）
13. 寒冷的冬天，我们可以坐在电火炉旁边取暖，也可以跳绳使身体发热。前者是通过________的方式改变人体的内能，后者是通过________的方式改变人体的内能。（均选填“做功”或“热传递”）；烈日炎炎的夏季，白天海滩上的沙子热得烫脚，但海水却非常凉爽是因为水的比热容________沙石的比热容（选填“大于”“小于”或“等于”）
【答案】热传递 ；做功；大于
【解析】我们可以坐在电火炉旁边取暖，我们从电火炉处吸收热量，内能增加，是通过热传递改变内能的。跳绳使身体发热，是将机械能转化为自身的内能，是通过做功的方法增大内能的。质量相同的水和沙子，吸收相同的热量，由于水的比热容大于沙子的比热容，使得水的温度变化比沙子小，所以沙子热得烫脚，但海水却非常凉爽。
14. 甲、乙两物体质量之比是4∶1，用两个相同的酒精灯分别给它们加热，假设酒精灯放出的热量都被它们吸收，甲、乙两物体温度随时间变化的图像如图所示，则经过4min，甲、乙升高的温度之比是________；若甲的比热容是0.4×103J/（kg·℃），则乙的比热容是________J/（kg·℃）。
【答案】1∶2；0.8×103
【解析】经过4min，甲、乙升高的温度分别是Δt甲=40℃-20℃=20℃，Δt乙=60℃-20℃=40℃，所以经过4min，甲、乙升高的温度之比为Δt甲∶Δt乙=20℃∶40℃=1∶2
甲、乙两物体质量之比是4∶1，加入4min吸收的热量Q甲=Q乙，升高的温度之比Δt甲∶Δt乙=1∶2，根据Q=cmΔt可得，c甲m甲Δt甲= c乙m乙Δt乙，代入数据得，乙的比热为c乙=2c甲=2×0.4×103J/(kg·℃)=0.8×103J/(kg·℃)
15. 如图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了________（选填“同种”或“异种”）电荷而相互________（选填“吸引”或“排斥”）；当电荷的定向流动就形成了电流，有一种叫“满天星”的彩灯，一组有100只相同小灯泡串联，将它们接在220V的电路中，电源插头处的电流为0.2A，那么第50只灯泡两端的电压为________V。
【答案】同种 ；排斥；2.2
【解析】不同的两种物质相互摩擦后会带上异种电荷，羊毛与塑料细丝摩擦，羊皮带一种电荷，塑料细丝带另一种电荷。摩擦过的塑料细丝会带上同种电荷，由于同种电荷相互排斥，所以塑料细丝会像章鱼脚一样分开。
照明电路中的电压是220V，因为串联电路中电路两端的总电压等于各部分用电器两端的电压之和，所以将100只相同的灯泡串联接到照明电路中，每只灯泡的电压为
16. 避雷针可以避免建筑物遭受雷电的破坏，如图所示的是闪电产生的电流通过避雷针的示意图（云层带负电），图中的电流方向是从______（选填“云层到避雷针”或“避雷针到云层”），避雷针是______（选填“导体”、“半导体”或“绝缘体”）。

【答案】避雷针到云层；导体
【解析】闪电发生时，云层带的负电荷（电子）通过空气、避雷针转移至大地，电流的方向与负电荷定向移动的方向相反，电流方向是从避雷针到云层。避雷针容易导电，属于导体。
三、作图与实验探究题（本题共4小题，作图17题3分，18题4分，填空每空2分，共29分。）
17. 在图中〇里填上适当的电表符号，闭合开关S使L1和L2两灯都能同时发光。
【答案】见解析
【解析】最左边的电表与灯泡L1串联，若接上电压表，由于电压表的内阻无穷大相当于断路，所以灯泡L1不发光，故该处只能接电流表，测量通过灯泡的电流；中间的电表若接电流表时，就会出现电流表的正负接线柱不经过用电器直接与电源的正负极相连的情况，这样不但两个灯泡都不发光，而且还会烧毁电源和电流表，因此它只能是电压表，测量电源电压；最右边的电表和L2并联在一起，若接电流表，则L2被短路，不会发光，因此其只能接电压表，来测量L2两端的电压。这样电路就构成了一个L1L2串联，电流表测量电路电流，电压表分别测量电源电压和L2两端电压。如下图所示：
18. 如图是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路的连接，并在虚线方框中画出对应的电路图.要求：灯L1、L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，且滑片向左移动时，灯L1变亮。
【答案】见解析
【解析】灯L1、L2并联，开关同时控制两灯，开关接在干路上，滑动变阻器只控制L1的亮度，且滑片向左移动时，灯L1变亮，电阻变小，故滑片以左电阻丝连入电路中且与灯L1串联，如下左所示，根据实物图画出电路图，如下右所示：
19. 小丽在实验室用如图所示的电路做电学实验，请你帮助他完成以下问题。
（1）连接电路时，开关应__________，滑动变阻器的滑片应移动到__________（选填“A”或“B”）端。
（2）闭合开关S，发现小灯泡不亮，此时__________（选填“能”或“不能”）马上判断小灯泡发生了断路。如不能应如何操作：____________________。
（3）小灯泡完好，闭合开关S后，当滑片P向B端移动时，灯L将__________（选填“变暗”“亮度不变”或“变亮”）。
（4）若将滑动变阻器的A、D两个接线柱接入电路中，闭合开关S，要使灯L变暗，滑片P应向__________（选填“A”或“B”）端移动。
【答案】（1）断开； A （2）不能；应移动滑动变阻器的滑片，观察灯泡是否发光
（3）变亮 （4）B
【解析】【小问1】连接电路时，为了防止连接过程中出现短路等异常情况损坏电路元件，开关应断开。滑动变阻器在接入电路时，应将滑片移到阻值最大处，由图可知，滑片移到A端时电阻丝接入电路的长度最长，阻值最大，所以滑动变阻器的滑片应移动到 A端 。
【小问2】灯泡的实际功率过小时，灯泡不会发光，所以闭合开关S，发现小灯泡不亮，此时不能马上判断小灯泡发生了断路，应该移动滑动变阻器的滑片，减小电路中的电阻，观察灯泡是否发光。
【小问3】小灯泡完好，闭合开关S后，当滑片P向B端移动时，滑动变阻器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，灯泡变亮。
【小问4】若将滑动变阻器的A、D两个接线柱接入电路中，闭合开关S，要使灯L变暗，需要减小电路中的电流，增大滑动变阻器接入电路中的电阻，故滑片P应向B端移动。
20. 如图A所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到图B所示的水温与加热时间的图线。
（1）某时刻温度计示数如图A乙所示，此时乙温度为______℃；
（2）如图B在第3min，______（选填“甲”或“乙”）液体的分子运动得更剧烈；
（3）甲液体第1min的内能______第2min的内能（选填“大于”、“等于”或“小于”）；
（4）根据图B所示信息，加热到第2min，甲吸收的热量为Q甲，乙吸收的热量为Q乙，则Q甲______Q乙（选填“大于”“等于”或“小于”），依据是______。
【答案】（1）37 （2）甲（3）小于（4）大于；见解析
【解析】（1）由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，所以显示的温度高于0℃，为37℃。
（2）在第3min时刻，因为一直加热，所以甲的温度不会下降，因此，合理推测甲液体的温度高于乙液体的温度，故甲液体分子运动剧烈程度大于乙液体分子运动剧烈程度。
（3）同种液体温度越高，内能越大（忽略蒸发的影响），所以甲液体在第1min时内能小于第2min的内能。
（4）根据，，，，加热到第2min时，甲的升温比乙的升温更多，故。
四、综合题（本题共2小题，第21题8分，第22题7分，共15分。）
21. 如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2、正常发光（电阻视为不变），电流表A1、A2的示数分别如图乙、丙所示，问：
（1）通过灯泡L1、L2的电流分别是多少？
（2）灯泡L1、L2的电阻别是多少？
（3）若灯泡L1的灯丝烧断，灯泡L2的电功率是多少？
【答案】（1）1A、0.5A （2）3Ω、6Ω （3）1.5W
【解析】【小问1】由图乙所示，电流表A1量的程是0～3A，分度值是0.1A，电流表示数是1.5A。 由图丙所示，电流表A2的量程是0～0.6A，分度值是0.02A，电流表读数是0.5A。由小问1和图甲知道，L1、L2灯并联，电流表A1测干路的总电流，电流表A2测支路L2的电流，所以L2的电流为I2=IA2=0.5A
灯泡L1的电流为I1=IA1-IA2=1.5A-0.5A=1A
【小问2详解】灯泡L1的电阻是。
灯泡L2的电阻是。
【小问3】若灯泡L1​的灯丝烧断，则电路为L2​的简单电路， 则灯泡L2​的电功率为。
22. 小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，求：
（1）此过程中水所吸收的热量；
（2）此过程中热水器消耗的电能；
（3）热水器的效率。
【答案】（1）4.2×106J；（2）4.8×106J；（3）87.5%
【解析】（1）水箱中装满水，通电加热过程，水吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg⋅℃)×50kg×(45℃-25℃)=4.2×106J
（2）此过程中热水器消耗的电能W=Pt=2000W×40×60s=48×106J
（3）热水器的效率
答：（1）此过程中水所吸收的热量为4.2×106J；
（2）此过程中热水器消耗的电能为4.8×106J；
（3）热水器的效率为87.5%。型号
FED﹣H50
额定电压
220V
最大水量
50kg
额定功率
2000W
