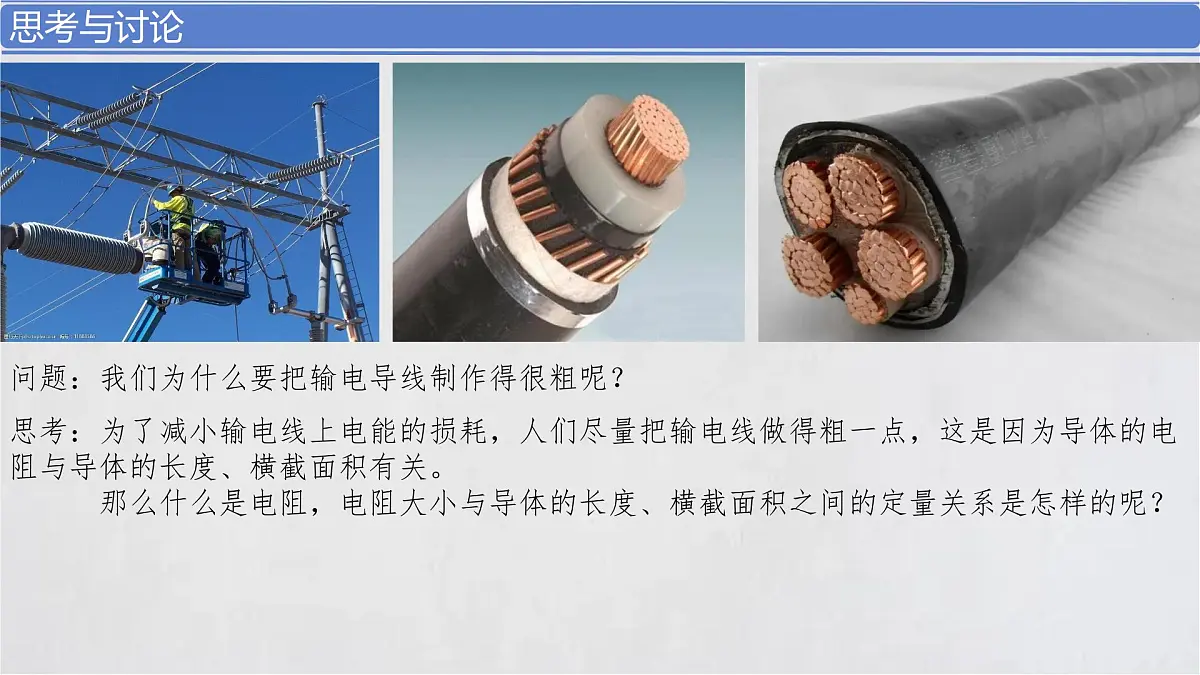

思考：为了减小输电线上电能的损耗，人们尽量把输电线做得粗一点，这是因为导体的电 阻与导体的长度、横截面积有关。 那么什么是电阻，电阻大小与导体的长度、横截面积之间的定量关系是怎样的呢？
问题：我们为什么要把输电导线制作得很粗呢？

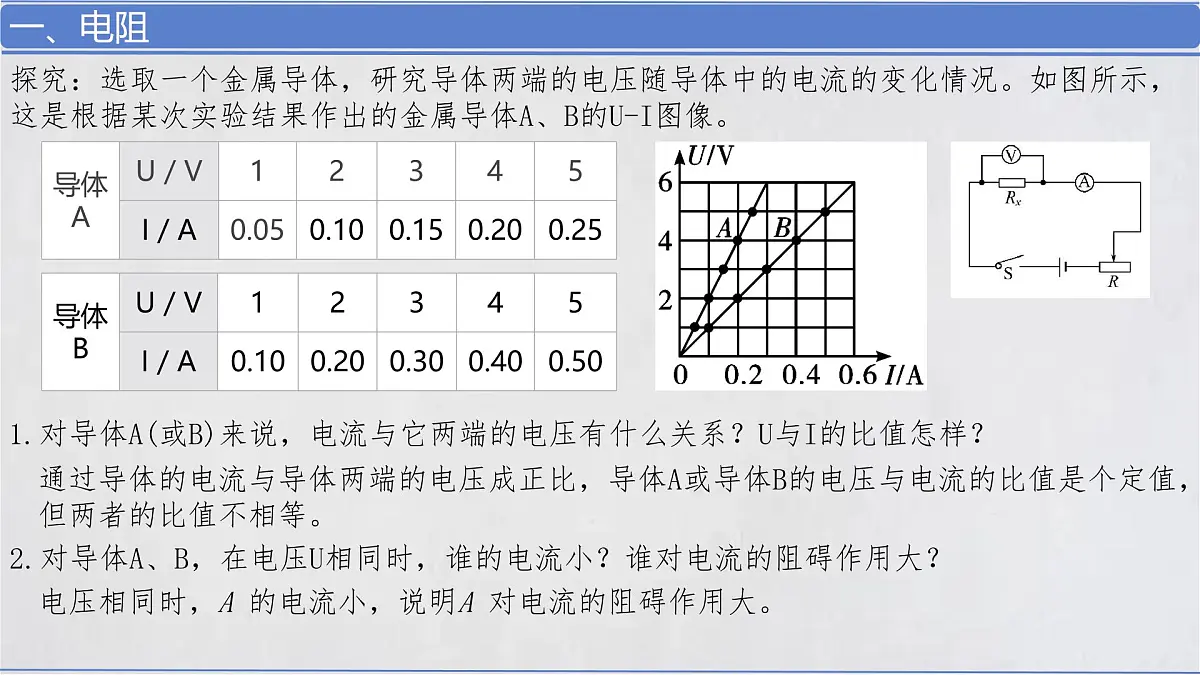

探究：选取一个金属导体，研究导体两端的电压随导体中的电流的变化情况。如图所示， 这是根据某次实验结果作出的金属导体A、B的U-I图像。
1.对导体A(或B)来说，电流与它两端的电压有什么关系？U与I的比值怎样？
2.对导体A、B，在电压U相同时，谁的电流小？谁对电流的阻碍作用大？
通过导体的电流与导体两端的电压成正比，导体A或导体B的电压与电流的比值是个定值，但两者的比值不相等。
电压相同时，A 的电流小，说明A 对电流的阻碍作用大。

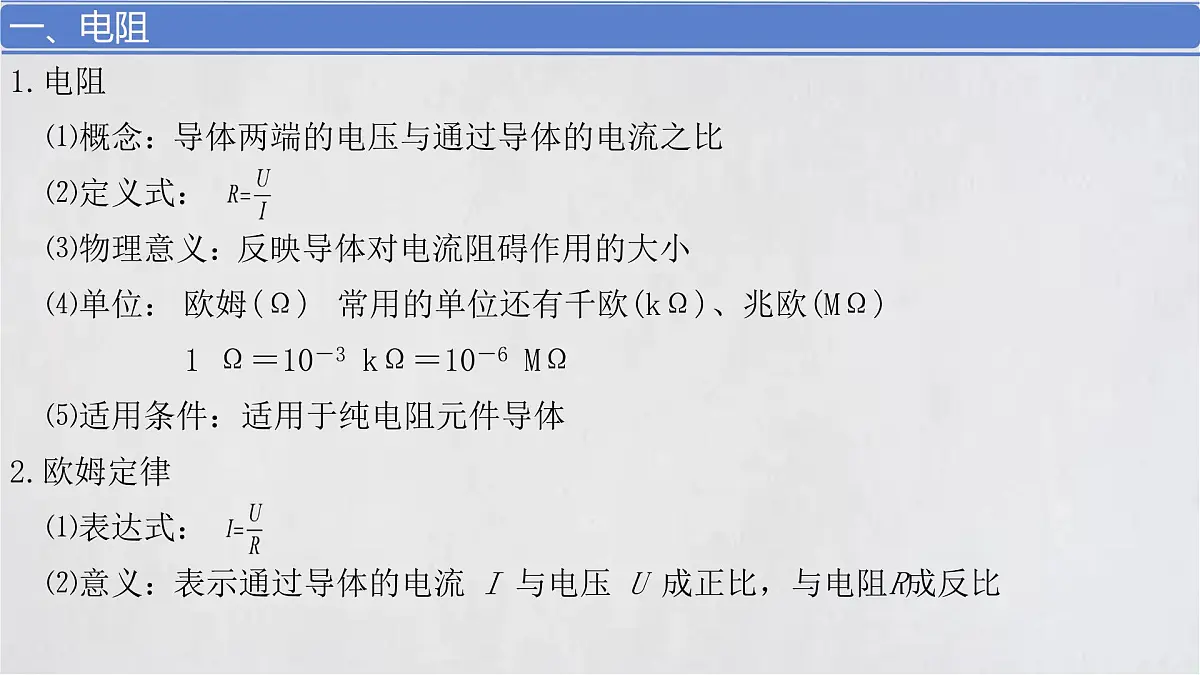

1 Ω＝10－3 kΩ＝10－6 MΩ
导体两端的电压与通过导体的电流之比
反映导体对电流阻碍作用的大小
常用的单位还有千欧(kΩ)、兆欧(MΩ)
表示通过导体的电流 I 与电压 U 成正比，与电阻R成反比

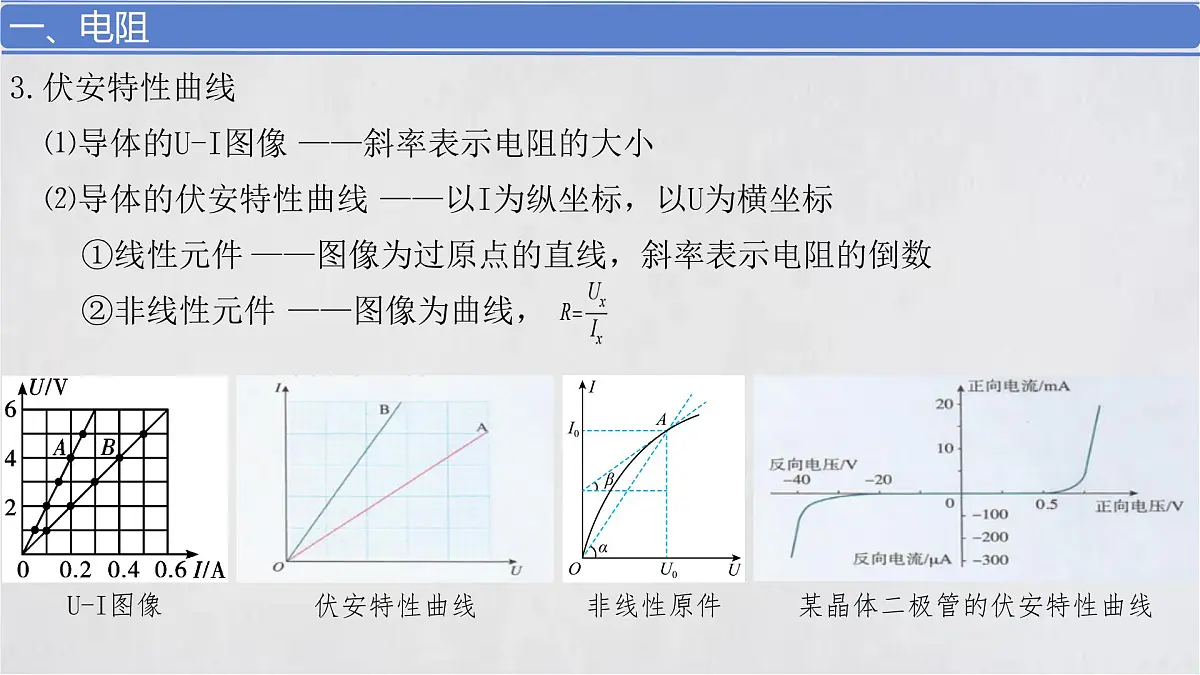

——斜率表示电阻的大小
——以I为纵坐标，以U为横坐标
——图像为过原点的直线，斜率表示电阻的倒数

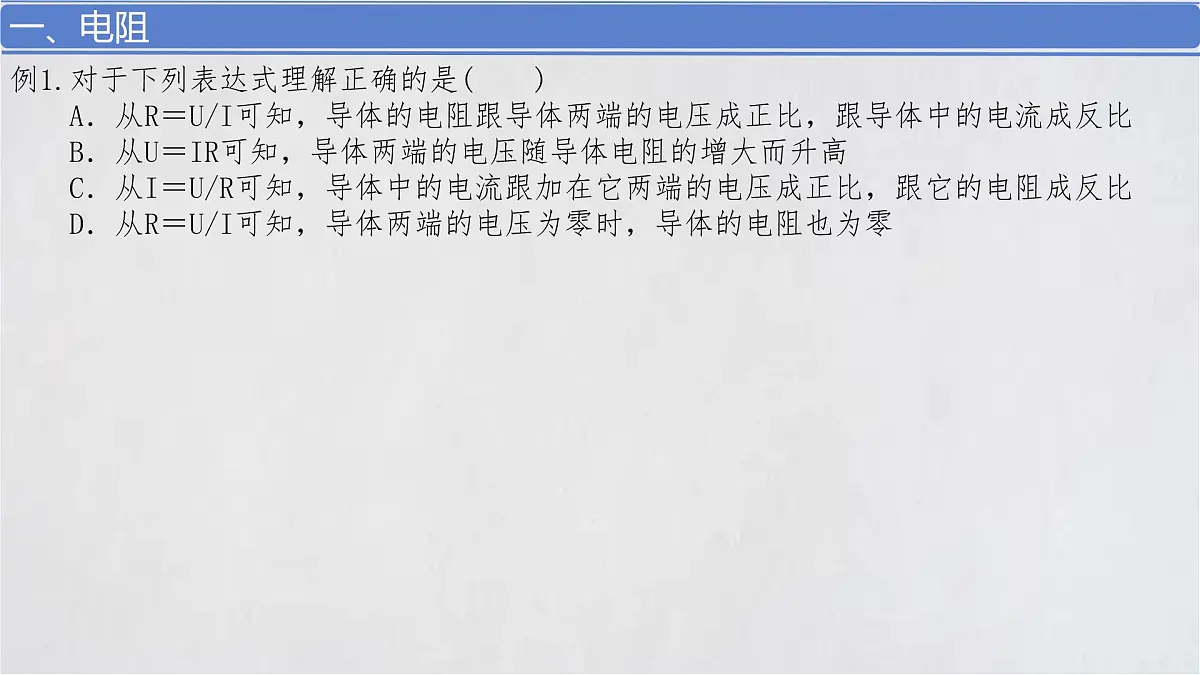

例1.对于下列表达式理解正确的是(　　) A．从R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 B．从U＝IR可知，导体两端的电压随导体电阻的增大而升高 C．从I＝U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比 D．从R＝U/I可知，导体两端的电压为零时，导体的电阻也为零
例2.小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线 在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中错误的是(　　) A．随着所加电压的增大，小灯泡的电阻增大 B．对应P点，小灯泡的电阻为 C．对应P点，小灯泡的电阻为 D．对应P点，小灯泡的功率为图中矩形PQOM所围面积大小
思考：导体的电阻是导体本身的一种性质，由导体自身的因素决定。那么导体的电阻R到 底由哪些因素决定呢?
思考：a、b、c、d是四段不同的金属导体。导体b、c、d在长度、横截面积、材料三个因 素中，分别只有一个因素与导体a不同。探究电路如图所示：
思考：实验中为什么要将四段导体串联，是否需要将导体的电阻具体测量出来？
导体电阻还与构成它的材料有关。
同种材料的导体，其电阻R与它的长度L成正比，与它的横截面积S成反比；
4.影响电阻率大小的因素：
反映导体材料导电性能好坏的物理量，电阻率越小导电性能越好。
金属——的电阻率随温度的升高而增大
超导现象——一些金属在温度特别低时电阻可以降到0的现象
一些铜的氧化物：44K（—229.15。）钇—钡—铜—氧系材料：90K（-183.15。)
例3.关于导体的电阻及电阻率的说法，正确的是( ) A.由p=RS/L可知，p与R、S成正比，与L成反比 B.虽然R=U/I,但是导体的电阻与导体两端的电压及导体中的电流无关 C.把一根均匀导线分成等长的两段，则每部分的电阻、电阻率均变为原来的一半 D.电阻率大的导体，电阻一定大
例5.电路中有一段金属丝长为L，电阻为R，要使电阻变为4R，下列方法可行的是(　　) A．将金属丝拉长至4L B．将金属丝拉长至2L C．将金属丝对折 D．将金属丝两端的电压提高到原来的4倍
