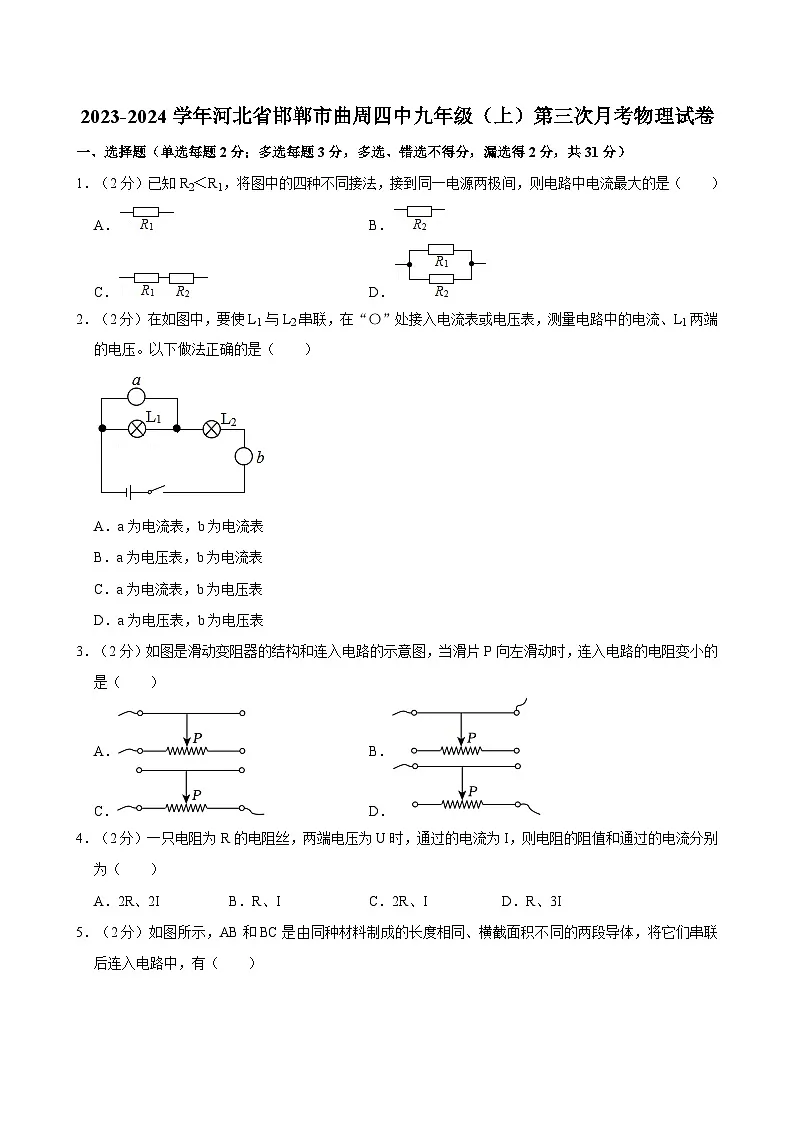

1．（2分）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（ ）
A．B．
C．D．
2．（2分）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
3．（2分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
4．（2分）一只电阻为R的电阻丝，两端电压为U时，通过的电流为I，则电阻的阻值和通过的电流分别为（ ）
A．2R、2IB．R、IC．2R、ID．R、3I

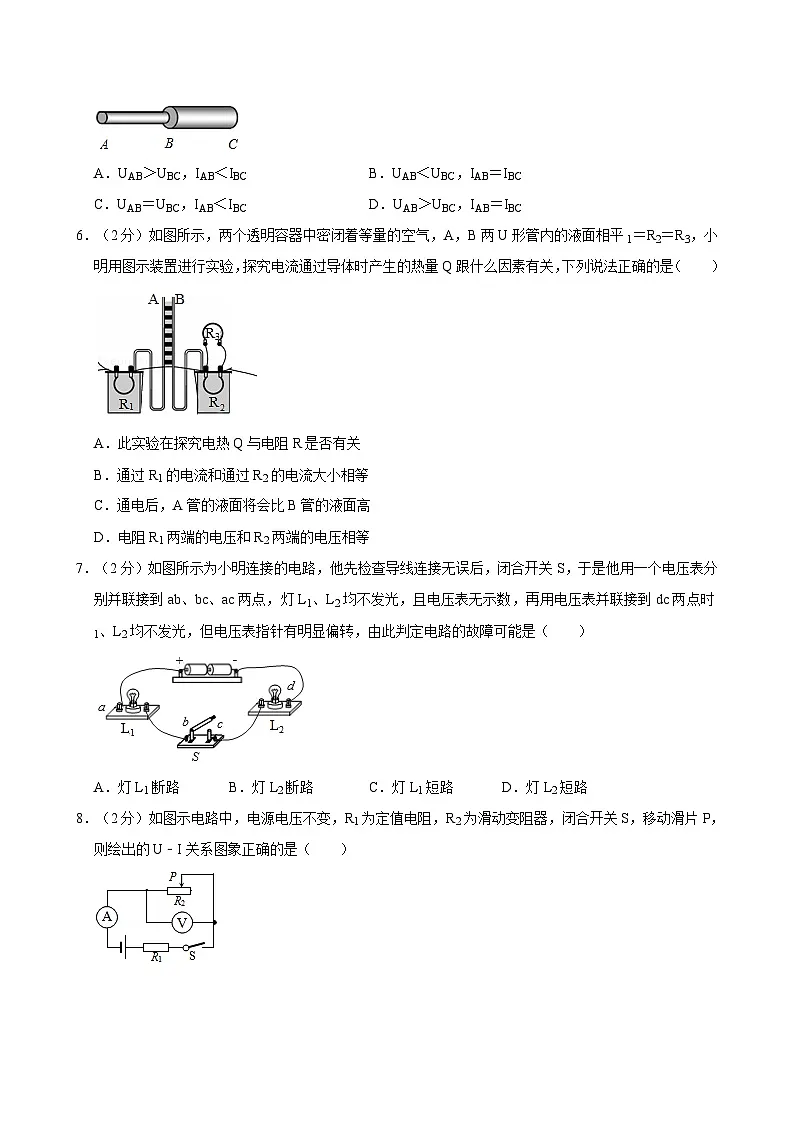

5．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，有（ ）
A．UAB＞UBC，IAB＜IBCB．UAB＜UBC，IAB＝IBC
C．UAB＝UBC，IAB＜IBCD．UAB＞UBC，IAB＝IBC
6．（2分）如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平1＝R2＝R3，小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是（ ）
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．通电后，A管的液面将会比B管的液面高
D．电阻R1两端的电压和R2两端的电压相等
7．（2分）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
8．（2分）如图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，移动滑片P，则绘出的U﹣I关系图象正确的是（ ）
A．B．
C．D．

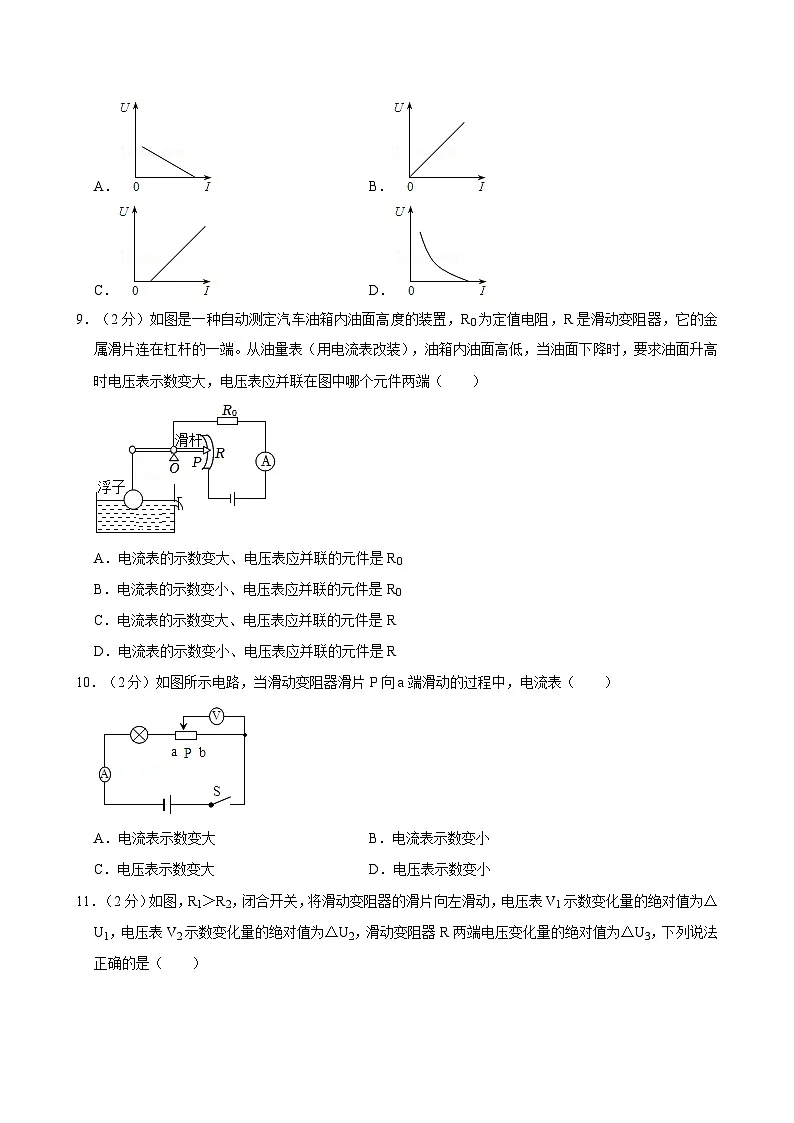

9．（2分）如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装），油箱内油面高低，当油面下降时，要求油面升高时电压表示数变大，电压表应并联在图中哪个元件两端（ ）
A．电流表的示数变大、电压表应并联的元件是R0
B．电流表的示数变小、电压表应并联的元件是R0
C．电流表的示数变大、电压表应并联的元件是R
D．电流表的示数变小、电压表应并联的元件是R
10．（2分）如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表（ ）
A．电流表示数变大B．电流表示数变小
C．电压表示数变大D．电压表示数变小
11．（2分）如图，R1＞R2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为ΔU1，电压表V2示数变化量的绝对值为ΔU2，滑动变阻器R两端电压变化量的绝对值为ΔU3，下列说法正确的是（ ）
A．V1示数变小，V2示数变大
B．V1示数变大，ΔU1＜ΔU2
C．V2示数不变，ΔU1＝ΔU3
D．V2示数变大，ΔU1＜ΔU3
（多选）12．（3分）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法正确的是（ ）
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1不能发光
D．乙、甲两电表示数的比值与L1的阻值相等
（多选）13．（3分）已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中可行的是（ ）
A．B．
C．D．
（多选）14．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，下列判断正确的是（ ）
A．电压表V1数变小
B．电压表V2示数变小
C．灯泡L的亮度不变
D．电压表V1与电流表A示数比值变小
二、填空题（每空1分，共15分）
15．（3分）如图所示，电源电压6V保持不变，R1＝10Ω，R2＝20Ω，R3＝30Ω，若只闭合S2、R1与R2两端电压之比为 ；若同时闭合三个开关，R2与R3电流之比为 ；电路中的最大功率可达 W。
16．（3分）如图甲所示，如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示1两端的电压是 V，它们在相同的时间里，电流做功之比W1：W2＝ ；若将它们并联在电路里，消耗的功率之比P1：P2＝ 。
17．（2分）小林家的电能表如图所示，此时电能表的读数为 kW•h。他关闭了家中的其他用电器，现用一台标有“220V，2000W”字样的电热水壶烧水，则电能表的转盘转了 转。
18．（3分）两个标有“5Ω，1A”和“10Ω，0.6A”字样的定值电阻，电源电压最多为 V；若将它们并联时，干路电流最大是 A，通过两电阻的发热之比是 。
19．（4分）如图所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联。图中的装置是探究电流通过导体产生的热量与 的关系，比较的是 （选填“R1和R2”、“R1和R3”或“R2和R3”）两个电阻丝产生的电热，电阻丝R3的作用是使通过电阻丝R1和R2的电流 。若将R3和R2全部放入右边密闭容器中，则电流产生的热量 （选填“左边容器多”、“右边容器多”或“两个容器一样多”）。
三、实验题（每空1分，共8分）
20．（8分）小明同学利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整。（要求滑动变阻器的滑片向右移动时，电路中的电流变小）
（2）闭合开关S前，应将滑动变阻器的滑片滑到 （选填“A”或“B”）处。
（3）滑动变阻器在本实验中的作用是① ，② 。
（4）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，得到如图丙所示的电流I随电阻R变化的图象。
①由图象可以得出结论： 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是，闭合开关S，移动滑片 V时，读出电流表的示数。
（5）若电流表的示数突然变为0，而电压表的示数增大，经检查，则出现的故障可能是 。
（6）该实验中滑动变阻器的调节范围为 。
四、计算题（6分）
21．（6分）在如图所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧 2安”字样。只闭合开关S1，电流表示数为0.3安。
①求电阻R1的阻值；
②求通电10秒钟，电流通过电阻R1所做的功W；
③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P最小。
2023-2024学年河北省邯郸市曲周四中九年级（上）第三次月考物理试卷
参考答案与试题解析
一、选择题（单选每题2分；多选每题3分，多选、错选不得分，漏选得2分，共31分）
1．（2分）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（ ）
A．B．
C．D．
【答案】D
【解答】解：因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，两电阻串联时总电阻最大，
由I＝可知，电路中的电流最大。
故选：D。
2．（2分）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
【答案】B
【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表，所以b应为电流表，电压表测量L1两端的电压。
故选：B。
3．（2分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
【答案】A
【解答】解：
A、图中滑片向左移动时，连入的阻值变小；
B、同时接入上方两接线柱，滑片移动，不合题意；
C、同时接入下方两接线柱，滑片移动，不合题意；
D、滑片向左移动时，接入电路中的电阻变大。
故选：A。
4．（2分）一只电阻为R的电阻丝，两端电压为U时，通过的电流为I，则电阻的阻值和通过的电流分别为（ ）
A．2R、2IB．R、IC．2R、ID．R、3I
【答案】D
【解答】解：因为导体的电阻是导体本身的属性，其大小与导体的材料，还受温度的影响，
所以导体两端的电压变化后，电阻的阻值不变；
由欧姆定律可知，电压变为2U时
I'＝＝2I。
所以，ABC错误。
故选：D。
5．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，有（ ）
A．UAB＞UBC，IAB＜IBCB．UAB＜UBC，IAB＝IBC
C．UAB＝UBC，IAB＜IBCD．UAB＞UBC，IAB＝IBC
【答案】D
【解答】解：（1）∵导体AB和BC由同种材料制成、长度相同，
∴RAB＞RBC；
（2）∵两段导体串联，
∴通过两导体的电流相等，即IAB＝IBC；
（3）∵I＝，
∴由U＝IR可得，UAB＞UBC。
故选：D。
6．（2分）如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平1＝R2＝R3，小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是（ ）
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．通电后，A管的液面将会比B管的液面高
D．电阻R1两端的电压和R2两端的电压相等
【答案】C
【解答】解：由题知，电阻丝的电阻R1＝R2＝R8；
A、装置中R2、R3并联后再与R3串联，通过R1的电流I1＝I8+I3，而I2＝I8，所以右边容器中通过R3的电流I3是左侧通过R7电流的一半，即是研究电流产生的热量与电流的关系；
B、由图知1的电流I1＝I2+I3，而I2＝I4，所以通过电阻R1和R2的电流不相等，故B错误；
C、左右两容器中的电阻相同7的电流大于R2的电流，通电时间相同2Rt可知，A容器中电阻R4产生的热量多，则A管的液面将会比B管的液面高；
D、已知R1＝R2＝R2，所以R2、R3并联后的总电阻是R2＝R1，由于串联电路中，用电器两端电压与其阻值成正比8两端的电压大于R2两端的电压，故D错误。
故选：C。
7．（2分）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
【答案】B
【解答】解：由题意可知，并联接到ab、ac两点1、L2均不发光，不能是短路，说明ac外的电路有断路；
再连接到dc两点之间，灯L3、L2均不发光，不能是短路，说明有微弱电流从电源正极经过电压表再经过L1回到电源负极，说明与电压表并联的部分断路；
故是灯L8断路。
故选：B。
8．（2分）如图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，移动滑片P，则绘出的U﹣I关系图象正确的是（ ）
A．B．
C．D．
【答案】A
【解答】解：由电路图分析知，R1和R2是串联的，电压表测得的是R5两端的电压，电流表测得的是电路中的电流，
因串联电路中总电压等于各分电压之和，
所以，由I＝，电压表的示数：
U＝U电源﹣IR1，
由表达式可知电压表的示数U和电流表的示数I是一次函数，
当滑动变阻器接入电路中的电阻为零时，其两端的电压为零，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，A正确。
故选：A。
9．（2分）如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装），油箱内油面高低，当油面下降时，要求油面升高时电压表示数变大，电压表应并联在图中哪个元件两端（ ）
A．电流表的示数变大、电压表应并联的元件是R0
B．电流表的示数变小、电压表应并联的元件是R0
C．电流表的示数变大、电压表应并联的元件是R
D．电流表的示数变小、电压表应并联的元件是R
【答案】B
【解答】解：由图知，R0和变阻器R串联，电流表测电路中电流，滑片向上滑动，阻值变大，电源电压一定；
油面升高时，滑片向下滑动，由串联电路的分压原理知，R0分得电压变大，根据题目要求电压表示数变大8两端，故B正确。
故选：B。
10．（2分）如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表（ ）
A．电流表示数变大B．电流表示数变小
C．电压表示数变大D．电压表示数变小
【答案】C
【解答】解：当滑动变阻器滑片P向a端滑动的过程中，电路中的总电阻不变，故电流表的示数不变，电压表示数变大。
故选：C。
11．（2分）如图，R1＞R2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为ΔU1，电压表V2示数变化量的绝对值为ΔU2，滑动变阻器R两端电压变化量的绝对值为ΔU3，下列说法正确的是（ ）
A．V1示数变小，V2示数变大
B．V1示数变大，ΔU1＜ΔU2
C．V2示数不变，ΔU1＝ΔU3
D．V2示数变大，ΔU1＜ΔU3
【答案】D
【解答】解：由电路图可知，R1、R2、R串联，电压表V3测R1两端的电压，电压表V2测R6两端的电压，
由图知，将滑动变阻器的滑片向左滑动，电路的总电阻变小，
由I＝可知，
由U＝IR可知，R1、R2两端的电压均变大，即V8示数变大、V2示数变大，故AC错误；
设滑片移动前后电路中的电流分别为I1、I6，
则电压表V1示数变化量的绝对值和电压表V2示数变化量的绝对值分别为：
ΔU2＝U1′﹣U1＝I7R1﹣I1R7＝（I2﹣I1）R4﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
ΔU2＝U2′﹣U2＝I2R2﹣I6R2＝（I2﹣I2）R2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由R1＞R7可知，（I2﹣I1）R8＞（I2﹣I1）R8，即ΔU1＞ΔU2，故B错误；
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器R两端电压变化量的绝对值：
ΔU3＝（U﹣I1R1﹣I7R2）﹣（U﹣I2R8﹣I2R2）＝（I4﹣I1）（R1+R2）﹣﹣﹣﹣﹣﹣﹣﹣③
则（I2﹣I1）R5＜（I2﹣I1）（R8+R2），即ΔU1＜ΔU7，故D正确。
故选：D。
（多选）12．（3分）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法正确的是（ ）
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1不能发光
D．乙、甲两电表示数的比值与L1的阻值相等
【答案】BC
【解答】解：AB、读图可知，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，所以电流从正极出发经电流表分两支2回负极，另一支经灯L1回负极，所以甲一定是电流表，故A错误。
C、因为甲是电流表2短路时，发生电源短路，L6不能发光，故C正确；
D、乙是电压表2两端电压，也测电源电压和L1两端电压，甲是电流表，因此乙，不等于L8的阻值，故D错误。
故选：BC。
（多选）13．（3分）已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中可行的是（ ）
A．B．
C．D．
【答案】ABC
【解答】解：A、两个电阻串联1测量电阻串联的总电压，电压表V2测量电阻R6两端的电压，根据串联电路电压的规律2两端的电压等于电压表V1和V3的示数之差，这样就可以得到两个电阻两端的电压，故A可行；
B、两个电阻串联，根据电压的大小就可以比较出电阻的大小；
C、由电路图可知1、S2时，电路为R4的简单电路，电流表测电路中的电流；闭合S1、断开S2时，两电阻串联，根据电阻的串联和欧姆定律表示出电源的电压，通过比较电压之间的关系得出电阻的大小关系；
D、由电路图可知，两电阻并联，电流表测量干路电流，不能求出或测出电阻R5、R2的阻值，因此无法比较两电阻阻值的大小。
故选：ABC。
（多选）14．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，下列判断正确的是（ ）
A．电压表V1数变小
B．电压表V2示数变小
C．灯泡L的亮度不变
D．电压表V1与电流表A示数比值变小
【答案】BD
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，
因电源电压保持不变，
所以，滑片移动时6示数不变，故A错误；
当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，
由I＝可知，即电流表A的示数变大，
则电压表V1与电流表A示数比值变小，故D正确；
变阻器接入电路中的电阻变小，由串联电路的分压特点可知，即电压表V2示数变小，故B正确；
电源电压不变，R两端分得的电压变小，
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡变亮。
故选：BD。
二、填空题（每空1分，共15分）
15．（3分）如图所示，电源电压6V保持不变，R1＝10Ω，R2＝20Ω，R3＝30Ω，若只闭合S2、R1与R2两端电压之比为 1：2 ；若同时闭合三个开关，R2与R3电流之比为 3：2 ；电路中的最大功率可达 3 W。
【答案】见试题解答内容
【解答】解：（1）由图知，若只闭合S2，R1、R7串联，
因为串联电路电流处处相等，所以此时R1与R2两端的电压之比为：
＝＝＝＝；
（2）若同时闭合三个开关，对R1短路，电阻R6、R3并联，
因为并联电路各支路电压相等，所以R2与R2电流之比：
＝＝＝＝；
（3）根据电阻的串并联特点和P＝可知同时闭合三个开关电阻R2、R3并联时电路中当时总电阻最小，则电路中的功率最大，
则P最大＝P8+P3＝+＝+＝3W。
故答案为：1：5；3：2；7。
16．（3分）如图甲所示，如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示1两端的电压是 6 V，它们在相同的时间里，电流做功之比W1：W2＝ 4：1 ；若将它们并联在电路里，消耗的功率之比P1：P2＝ 1：4 。
【答案】6；4：1；1：4。
【解答】解：由电路图可知，R1、R2串联，电压表V3测电源两端的电压，电压表V1测R2两端的电压。
因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，
所以，电压表V2的量程为0～15V，分度值为0.6V，
电压表V1的量程为0～5V，分度值为0.1V6两端的电压U2＝1.8V，
根据串联电路的电压特点可得，R1两端的电压：U1＝U﹣U5＝7.5V﹣8.5V＝6V；
因串联电路中各处的电流相等，所以R6与R2的电流之比为1：5；
所以由R＝可得，R1、R2的阻值之比等于其两端的电压之比，即R5：R2＝U1：U4＝6V：1.5V＝4：1；
在相同的时间里，电流做功之比为：
W3：W2＝I2R6t：I2R2t＝R5：R2＝4：6；
若将它们并联在电路里，根据P＝，
P1：P3＝：＝R2：R5＝1：4。
故答案为：4；4：1。
17．（2分）小林家的电能表如图所示，此时电能表的读数为 1978.2 kW•h。他关闭了家中的其他用电器，现用一台标有“220V，2000W”字样的电热水壶烧水，则电能表的转盘转了 500 转。
【答案】1978.2；500
【解答】解：电能表读数时，示数最后一位是小数，由图可知此时电能表的读数为1978.2kW•h；
根据P＝可得，正常工作5min消耗的电能：W＝Pt＝2000×10﹣4kW×h＝，
3000R/kW•h表示电路每消耗1kW•h的电能，电能表的转盘转3000转，
所以电热水壶正常工作5min时，电能表转盘的转数：n＝。
故答案为：1978.2；500。
18．（3分）两个标有“5Ω，1A”和“10Ω，0.6A”字样的定值电阻，电源电压最多为 9 V；若将它们并联时，干路电流最大是 1.5 A，通过两电阻的发热之比是 2：1 。
【答案】9；1.5；2：1
【解答】解：由题知，两电阻允许通过的最大电流分别为：I1＝1A，I5＝0.6A，即I4＞I2，
它们串联时，因串联电路中的电流处处相等，
所以为了不损坏电阻，串联电路中的最大电流为I大＝0.2A，
根据欧姆定律和串联电路的电阻规律可得，电源电压的最大值：
U大＝I大（R1+R2）＝8.6A×（5Ω+10Ω）＝7V；
两电阻两端允许的最大电压分别为：U1＝I1R8＝1A×5Ω＝8V，
U2＝I2R2＝0.6A×10Ω＝4V，即U1＜U2，
它们并联时，由于并联电路各支路两端的电压相等，
电路两端允许加的最大电压是4V；
此时通过R1电阻的电流为1A，通过R8的电流：I2′＝＝＝0.5A，
由于并联电路中的电流等于各支路中的电流之和，
所以干路中的最大电流为I大′＝I4+I2′＝1A+8.5A＝1.8A；
根据Q＝I2Rt＝可得
Q7：Q2＝R2：R5＝10Ω：5Ω＝2：5。
故答案为：9；1.2。
19．（4分）如图所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联。图中的装置是探究电流通过导体产生的热量与 电流 的关系，比较的是 R1和R2 （选填“R1和R2”、“R1和R3”或“R2和R3”）两个电阻丝产生的电热，电阻丝R3的作用是使通过电阻丝R1和R2的电流 不等 。若将R3和R2全部放入右边密闭容器中，则电流产生的热量 左边容器多 （选填“左边容器多”、“右边容器多”或“两个容器一样多”）。
【答案】电流；R1和R2；不等；左边容器多。
【解答】解：如图的装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联，右边两个电阻的总电流和左边电阻的电流相等右＝I左，两个2Ω的电阻并联，根据并联电路的电流特点可知I右＝I内+I外，比较可知I左＞I内；两瓶中的电阻值相等（均为5Ω），通电时间相等，故探究的是电流产生的热量跟电流的关系1和R5产生的热量多少关系；电阻丝R3的作用是通过并联分流使通过电阻丝R1和R7的电流不等；
若将R3和R2全部放入右边密闭容器中，由于并联的总电阻小于任意一个电阻，根据电流和通电时间相等2Rt可知，左瓶内的电阻丝产生的热量多。
故答案为：电流；R1和R2；不等；左边容器多。
三、实验题（每空1分，共8分）
20．（8分）小明同学利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整。（要求滑动变阻器的滑片向右移动时，电路中的电流变小）
（2）闭合开关S前，应将滑动变阻器的滑片滑到 B （选填“A”或“B”）处。
（3）滑动变阻器在本实验中的作用是① 保护电路 ，② 保持定值电阻两端的电压不变 。
（4）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，得到如图丙所示的电流I随电阻R变化的图象。
①由图象可以得出结论： 电压一定时，通过导体的电流与它的电阻成反比 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是，闭合开关S，移动滑片 2.5 V时，读出电流表的示数。
（5）若电流表的示数突然变为0，而电压表的示数增大，经检查，则出现的故障可能是 电阻断路 。
（6）该实验中滑动变阻器的调节范围为 7Ω～35Ω 。
【答案】（1）见上图；（2）B；（3）保护电路；保持定值电阻两端的电压不变；
（4）①电压一定时，通过导体的电流与它的电阻成反比；②2.5；（5）电阻断路；（6）7Ω～35Ω。
【解答】解：（1）电压表并联在待测电阻两端，且据丙图象中电阻为5Ω时对应的电流的数据能看出（其他的数据也可以）可知，
U＝IR＝0.2A×5Ω＝2.6V，所以电压表选择小量程，且滑片右滑，故滑片左边的电阻丝接入电路
（2）电路在闭合开关前，滑片应打到最大阻值处，应将滑动变阻器滑片滑到B处；
（3）滑动变阻器的基本作用是保护电路，由于该实验中要求保持电阻两端的电压不变。
（4）①分析丙图中的图象汇总电流和电阻的关系可看出：电压一定时，通过导体的电流与它的电阻成反比；
②用5Ω的电阻做实验时，此时的电流是0.8A可知，由于该实验中的要求保持定值电阻两端的电压不变，闭合开关，使电压表示数仍为2.5V；
（5）若电流表的示数为突然变为零，则电路断路，则可能与电压表并联的电阻断路；
（6）由图中数据，电流路的最大电流为6.5A，由串联电路的规律及欧姆定律
R小＝﹣R1＝﹣3Ω＝7Ω；
同理，电流的最小电流为0.3A，变阻器的最大电阻为：
R大＝﹣R1＝﹣25Ω＝35Ω。
故答案为：（1）见上图；（2）B；保持定值电阻两端的电压不变；
（4）①电压一定时，通过导体的电流与它的电阻成反比；（5）电阻断路。
四、计算题（6分）
21．（6分）在如图所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧 2安”字样。只闭合开关S1，电流表示数为0.3安。
①求电阻R1的阻值；
②求通电10秒钟，电流通过电阻R1所做的功W；
③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P最小。
【答案】见试题解答内容
【解答】解：
①只闭合开关S1，电路为只有R1的简单电路，电阻R4的阻值为：
R1＝＝＝10Ω；
②通电10秒钟，电流通过电阻R4所做的功为：
W＝UI1t＝3V×8.3A×10s＝9J；
③闭合开关S3，R1R2并联，要使R7和R2消耗的总功率最小，即电路中总电阻最大，通过R2的最小电流为：
I5＝＝＝3.15A；
电路中最小电流I＝I1+I2＝2.3A+0.15A＝5.45A；
则最小总功率P最小＝UI＝3V×0.45A＝4.35W。
答：
①电阻R1的阻值为10Ω；
②通电10秒钟，电流通过电阻R1所做的功W为3J；
③闭合开关S2，移动滑动变阻器滑片P，使R1和R4消耗的总功率最小，此最小总功率P最小为1.35W。
