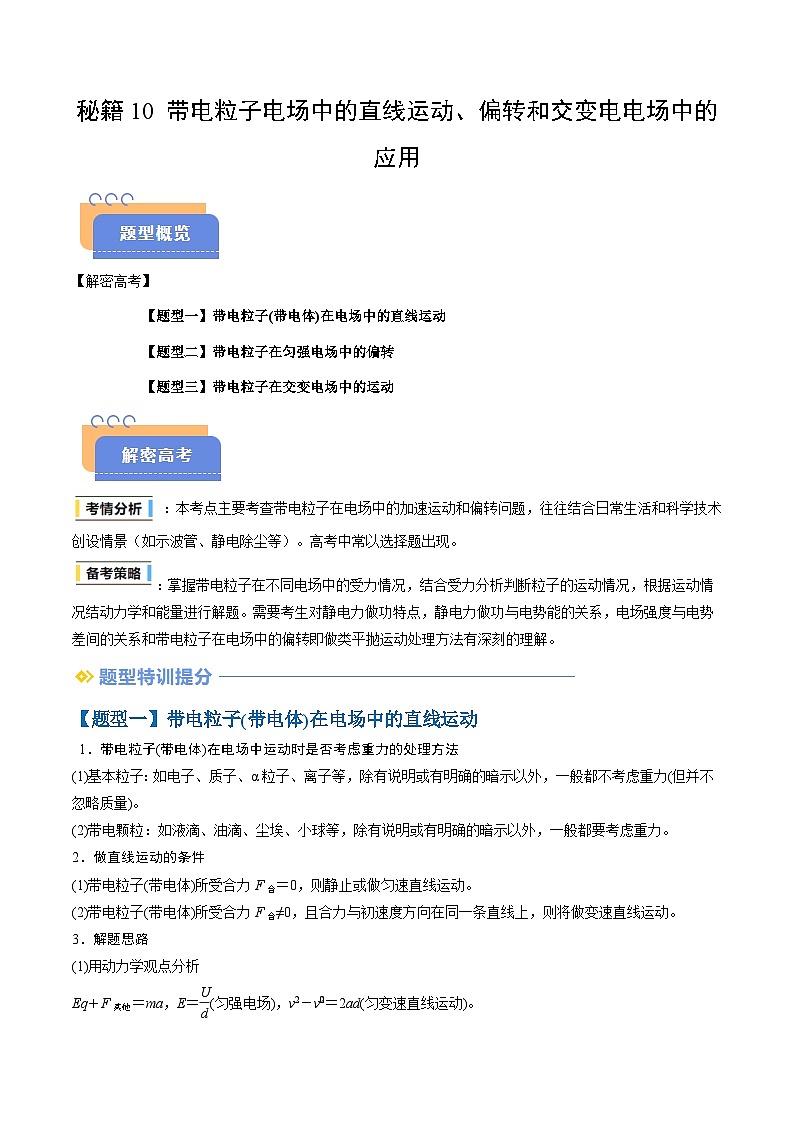

抢分10 带电粒子电场中的直线运动、偏转和交变电电场中的应用（三大题型）-2025年高考物理三轮冲刺试题（含答案）

这是一份抢分10 带电粒子电场中的直线运动、偏转和交变电电场中的应用（三大题型）-2025年高考物理三轮冲刺试题（含答案），文件包含抢分秘籍10带电粒子电场中的直线运动偏转和交变电电场中的应用三大题型原卷版docx、抢分秘籍10带电粒子电场中的直线运动偏转和交变电电场中的应用三大题型解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
【解密高考】
【题型一】带电粒子(带电体)在电场中的直线运动
【题型二】带电粒子在匀强电场中的偏转
【题型三】带电粒子在交变电场中的运动

：本考点主要考查带电粒子在电场中的加速运动和偏转问题，往往结合日常生活和科学技术创设情景（如示波管、静电除尘等）。高考中常以选择题出现。
：掌握带电粒子在不同电场中的受力情况，结合受力分析判断粒子的运动情况，根据运动情况结动力学和能量进行解题。需要考生对静电力做功特点，静电力做功与电势能的关系，电场强度与电势差间的关系和带电粒子在电场中的偏转即做类平抛运动处理方法有深刻的理解。
【题型一】带电粒子(带电体)在电场中的直线运动
1．带电粒子(带电体)在电场中运动时是否考虑重力的处理方法
(1)基本粒子：如电子、质子、α粒子、离子等，除有说明或有明确的暗示以外，一般都不考虑重力(但并不忽略质量)。
(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都要考虑重力。
2．做直线运动的条件
(1)带电粒子(带电体)所受合力F合＝0，则静止或做匀速直线运动。
(2)带电粒子(带电体)所受合力F合≠0，且合力与初速度方向在同一条直线上，则将做变速直线运动。
3．解题思路
(1)用动力学观点分析
Eq＋F其他＝ma，E＝eq \f(U,d)(匀强电场)，v2－veq \\al(2,0)＝2ad(匀变速直线运动)。

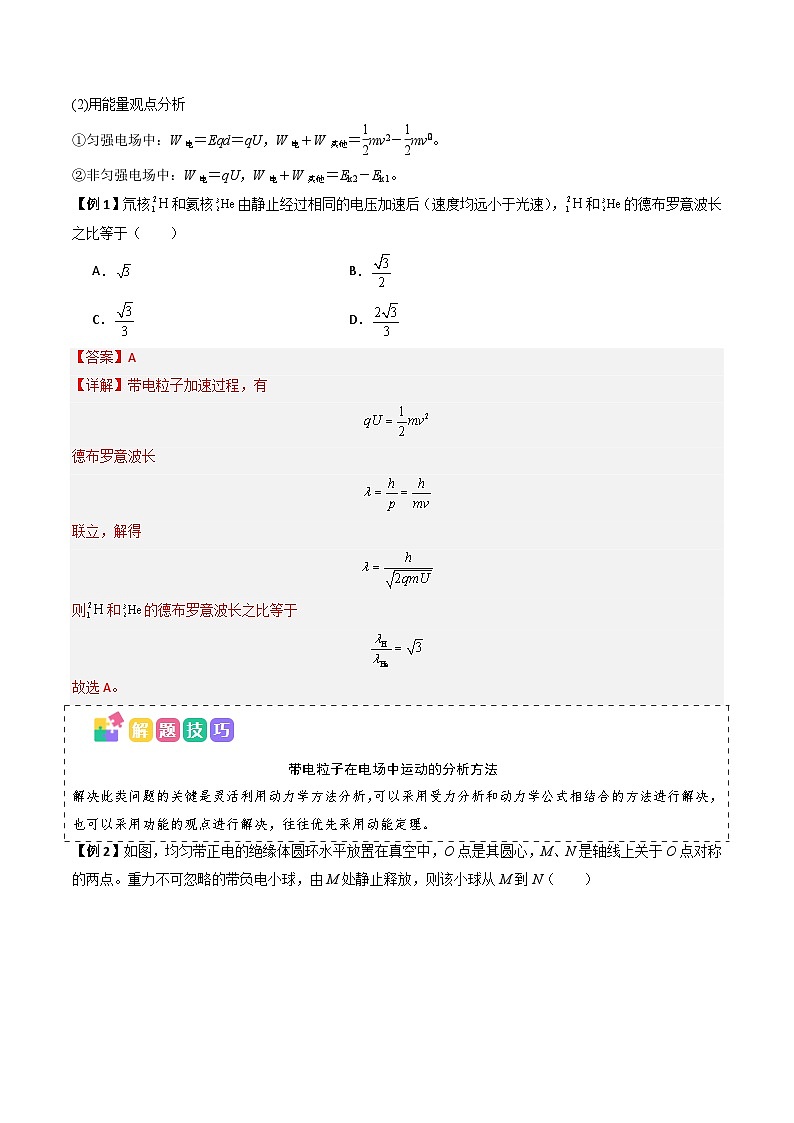

(2)用能量观点分析
①匀强电场中：W电＝Eqd＝qU，W电＋W其他＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)。
②非匀强电场中：W电＝qU，W电＋W其他＝Ek2－Ek1。
【例1】氘核和氦核由静止经过相同的电压加速后（速度均远小于光速），和的德布罗意波长之比等于（ ）
A．B．
C．D．

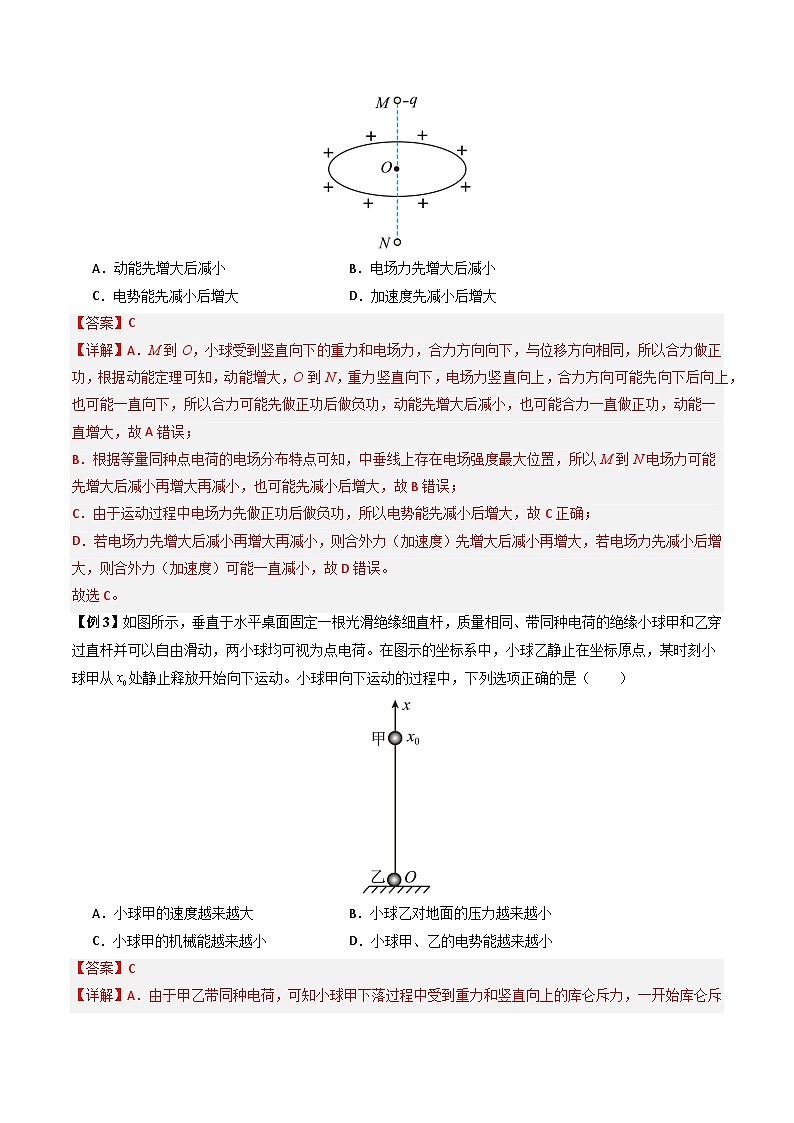

【例2】如图，均匀带正电的绝缘体圆环水平放置在真空中，O点是其圆心，M、N是轴线上关于O点对称的两点。重力不可忽略的带负电小球，由M处静止释放，则该小球从M到N（ ）
A．动能先增大后减小B．电场力先增大后减小
C．电势能先减小后增大D．加速度先减小后增大

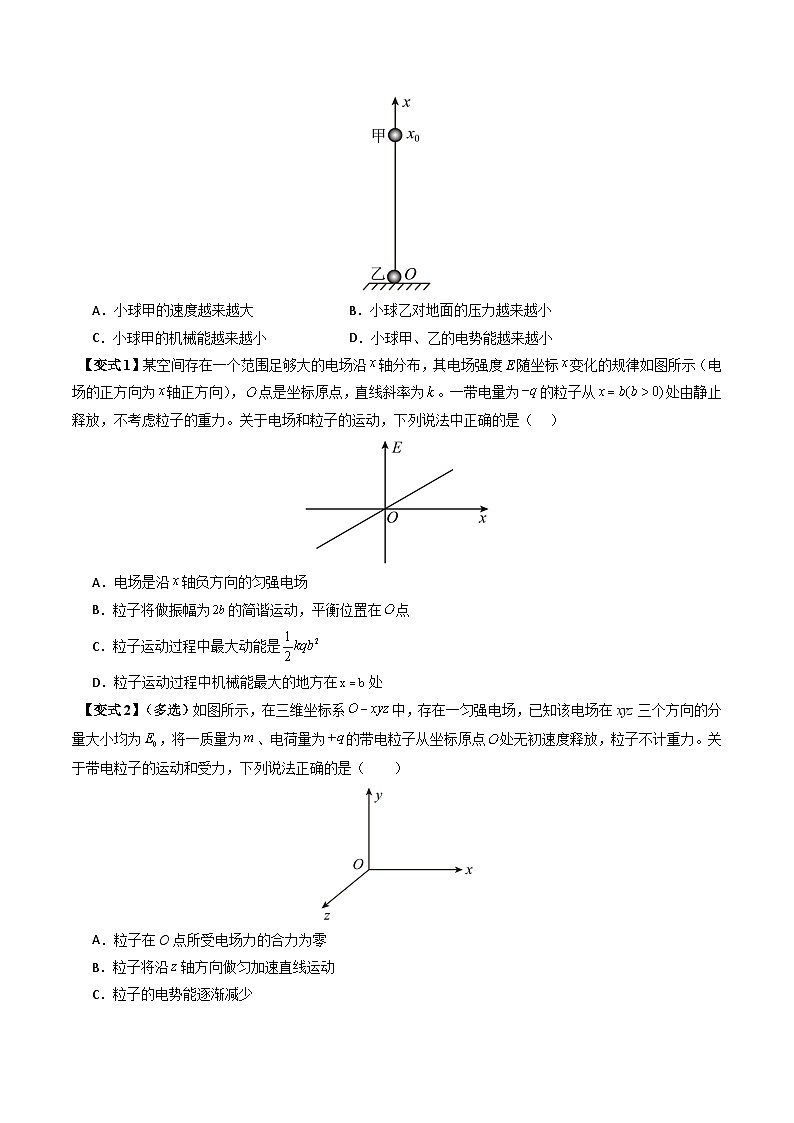

【例3】如图所示，垂直于水平桌面固定一根光滑绝缘细直杆，质量相同、带同种电荷的绝缘小球甲和乙穿过直杆并可以自由滑动，两小球均可视为点电荷。在图示的坐标系中，小球乙静止在坐标原点，某时刻小球甲从处静止释放开始向下运动。小球甲向下运动的过程中，下列选项正确的是（ ）
A．小球甲的速度越来越大B．小球乙对地面的压力越来越小
C．小球甲的机械能越来越小D．小球甲、乙的电势能越来越小
【变式1】某空间存在一个范围足够大的电场沿轴分布，其电场强度随坐标变化的规律如图所示（电场的正方向为轴正方向），点是坐标原点，直线斜率为。一带电量为的粒子从处由静止释放，不考虑粒子的重力。关于电场和粒子的运动，下列说法中正确的是（ ）
A．电场是沿轴负方向的匀强电场
B．粒子将做振幅为的简谐运动，平衡位置在点
C．粒子运动过程中最大动能是
D．粒子运动过程中机械能最大的地方在处
【变式2】（多选）如图所示，在三维坐标系中，存在一匀强电场，已知该电场在xyz三个方向的分量大小均为，将一质量为、电荷量为的带电粒子从坐标原点处无初速度释放，粒子不计重力。关于带电粒子的运动和受力，下列说法正确的是（ ）
A．粒子在O点所受电场力的合力为零
B．粒子将沿轴方向做匀加速直线运动
C．粒子的电势能逐渐减少
D．粒子在O点的加速度大小为
【变式3】一光滑绝缘细直长杆处于静电场中，沿细杆建立坐标轴，以处的点为电势零点，如图甲所示。细杆各处电场方向沿轴正方向，其电场强度随的分布如图乙所示。细杆上套有可视为质点的带负电圆环，质量、电荷量大小，受到沿轴正方向的恒力的作用，从点静止开始运动，求：
(1)带电圆环在处的加速度的大小；
(2)带电圆环在处的动能；
(3)带电圆环在运动区间内的电势能的最大值。
【题型二】带电粒子在匀强电场中的偏转
1.基本规律
设粒子所带电荷量为q，质量为m，所受重力影响忽略，两平行金属板间的电压为U，板长为l，板间距离为d，粒子能以平行金属板的初速度v0进入两金属板间且能从两金属板之间穿过，则有
(1)加速度：a＝eq \f(F,m)＝eq \f(qE,m)＝eq \f(qU,md)。
(2)在电场中的运动时间：t＝eq \f(l,v0)。
(3)末速度eq \b\lc\{(\a\vs4\al\c1(vx＝v0,vy＝at＝\f(qUl,mv0d)))
v＝eq \r(veq \\al(2,x)＋veq \\al(2,y))，tanθ＝eq \f(vy,vx)＝eq \f(qUl,mveq \\al(2,0)d)。
(4)位移eq \b\lc\{(\a\vs4\al\c1(l＝v0t,y＝\f(1,2)at2＝\f(qUl2,2mveq \\al(2,0)d)))。
2．两个结论
(1)不同的带电粒子从静止开始经过同一电场U1加速后再从同一偏转电场U2射出时的偏转角度θ和偏移量y总是相同的。
证明：由qU1＝eq \f(1,2)mveq \\al(2,0)及tanθ＝eq \f(qU2l,mveq \\al(2,0)d)，得tanθ＝eq \f(U2l,2U1d)。由qU1＝eq \f(1,2)mveq \\al(2,0)及y＝eq \f(qU2l2,2mveq \\al(2,0)d)，得y＝eq \f(U2l2,4U1d)。
(2)粒子经电场偏转射出后，合速度的反向延长线与初速度延长线的交点O1为粒子在初速度方向分位移的中点，即O1到极板边缘在初速度方向的距离为eq \f(l,2)。
3．在示波管模型中，带电粒子经加速电场U1加速，再经偏转电场U2偏转后，需要经历一段匀速直线运动才会打到荧光屏上而显示亮点P，如图所示。
(1)确定最终偏移距离
思路一：
思路二：
(2)确定偏转后的动能(或速度)
思路一：
思路二：
【例1】在如图所示的空间直角坐标系中，一不计重力且带正电的粒子从坐标为（L，0，L）处以某一初速度平行y轴正方向射出，经时间t，粒子前进的距离为L，在该空间加上匀强电场，粒子仍从同一位置以相同的速度射出，经相同时间t后恰好运动到坐标原点O，已知粒子的比荷为k，则该匀强电场的场强大小为（ ）
A．B．C．D．
【例2】如图所示，一个电容为C的平行板电容器与恒压电源相连，平行板电容器极板长度为d，极板间距离也为d。一电荷量为q、质量为m的粒子以平行于极板的速度v0贴近上极板从左侧进入电场，恰好能从两极板间的中点射出。不计粒子所受重力，忽略电容器两极板的边缘效应。下列说法正确的是（ ）
A．粒子带负电
B．带电粒子射出电场时的速度大小为2v0
C．若将下极板上移，则粒子恰好紧贴下极板右侧射出
D．若断开开关后将下极板上移，则粒子穿过平行板电容器的过程中电势能减少了
【例3】（多选）如图所示，两对分别竖直、水平固定放置的带电平行金属板，形成互不干扰的匀强电场，一比荷为的带正电粒子（不计重力）从极板1的小孔无初速度飘入水平加速电场，从极板2的小孔射出后立即进入偏转电场，最后从极板3的右边缘离开，已知极板1、2的间距与3、4的间距以及极板3、4的长度均相等，小孔位于极板1、2的正中间。已知极板1、2间电压为，则（ ）
A．极板2、3均带正电
B．极板3、4间的电压为
C．粒子在两个电场中的运动时间之比为
D．粒子从极板3的右边缘射出时的速度大小为
【例4】（多选）如图所示，空间中存在足够大、正交的匀强磁场和匀强电场，其中匀强磁场垂直于纸面（竖直面）、磁感应强度大小为B，匀强电场与水平方向成30°角。质量为m、电荷量为q（q>0）的小球从某点O开始运动，恰好能在竖直面内斜向右上方做匀速直线运动。小球运动到某点时撤去磁场，电场保持不变。已知小球所受电场力大小与其重力大小相等，空气阻力不计，重力加速度为g。下列说法正确的是（ ）
A．小球的初速度大小为
B．撤去磁场后，小球的机械能一直增大
C．撤去磁场后，小球的电势能先减小后增大
D．撤去磁场后，小球重力势能的最大增加量为
【变式1】如图，虚线以下存在电场强度大小为、方向竖直向下的匀强电场Ⅰ，一质子以初速度从点进入电场Ⅰ中，并从点沿水平方向离开Ⅰ进入半圆环形辐向电场Ⅱ，在Ⅱ中以点为圆心的同一个圆弧上各点电场强度大小相等、方向均指向圆心，质子在电场Ⅱ中恰好做匀速圆周运动。已知与水平方向的夹角，点与点间的距离为，质子的电荷量为，质量为，不计重力，求：
(1)质子从到的运动时间；
(2)、两点间的距离；
(3)质子做圆周运动的轨迹所在圆弧处对应的辐向电场的电场强度的大小。
【变式2】如图所示，竖直面内的圆形虚线区域内有一匀强电场，电场方向平行圆平面。圆形区域的半径为R， PQ是一条直径， 与水平方向的夹角，A点位于P点的正下方。一个质量为m，带电荷量为+q的粒子，从P点由静止释放后，从A点以速度v0射出电场区域，不计带电粒子的重力。求：
(1)匀强电场的电场强度大小和方向；
(2)若粒子从P点水平射入电场，要使粒子恰好能从Q点射出，求粒子的入射速度？
(3)若粒子从P点沿某一方向射入电场时，电势能变化量最大，求此过程中粒子电势能变化量的最大值？
【变式3】（多选）如图，空间存在匀强电场，质量为m、电荷量为q的小球沿图中实线先后通过同一竖直面平面内的P、Q两点，通过两点时速率相同，P、Q两点连线与竖直方向的夹角为θ，则在小球从P运动到Q的过程中（ ）
A．小球到达实线中点时速率最小
B．小球动量的变化率先减小后增大
C．该电场的场强不应小于
D．小球在P点的电势能大于在Q点的电势能
【变式4】某同学学习了电场的相关知识后，设计了一个静电除尘装置。装置原理如图所示，一对长为L，板间距为d的平行金属板与电源相连，板间形成匀强电场。
(1)该同学设想质量为m、电荷量为的灰尘（视为小球）以平行于板的速度射入板间，不计重力及灰尘间相互作用和空气阻力，当金属板间所加电压为U时，灰尘恰好被全部吸收。求 U。
(2)当金属板间所加电压为U时，该同学发现灰尘未被全部吸收。查阅相关资料发现，灰尘所受阻力与其相对于空气的速度v方向相反，大小为，其中r为灰尘半径，为常量；灰尘电荷量则与其半径平方成正比，即。假设灰尘在金属板间经极短时间加速到最大速度，空气和灰尘沿板方向速度均为且保持不变。不计重力及灰尘间相互作用的影响。如果灰尘被全部吸收，求其半径r应满足的条件用U、、、d、L、表示。
【题型三】带电粒子在交变电场中的运动
1.带电粒子在交变电场中的运动，通常只讨论电压的大小不变、方向做周期性变化(如方波)的情形。
当粒子垂直于交变电场方向射入时，沿初速度方向的分运动为匀速直线运动，沿电场方向的分运动具有周期性。
2．研究带电粒子在交变电场中的运动，关键是根据电场变化的特点，利用动力学规律正确地判断粒子的运动情况，根据电场的变化情况，分段求解带电粒子运动的末速度、位移等。
3．带电粒子在交变电场中运动的分析要点
(1)注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件。
(2)注意从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系。
4．对于锯齿波和正弦波等电压产生的交变电场，若粒子穿过板间的时间极短，带电粒子穿过电场时可认为是在匀强电场中运动。
【例1】如图甲所示，真空中的电极可连续不断均匀地逸出电子（设电子的初速度为零），经加速电场加速，由小孔穿出，沿两个彼此绝缘且靠近的水平金属板A、B的中线射入偏转电场，A、B两板距离为d，A、B板长为L，AB两板间加周期性变化的电场，如图乙所示，周期为T，加速电压，其中m为电子质量、e为电子电量，L为A、B板长，T为偏转电场的周期，不计电子的重力，不计电子间的相互作用力，且所有电子都能离开偏转电场，求：
（1）电子从加速电场飞出后的水平速度的大小？
（2）时刻射入偏转电场的电子离开偏转电场时距A、B间中线的距离y；
（3）在内从中线上方离开偏转电场的电子占离开偏转电场电子总数的百分比。
【变式1】在现代科学实验和技术设备中，常常利用电场来改变或控制带电粒子的运动。如图甲所示的装置由加速区、静电分析器和偏转电场三部分组成。在发射源S处静止释放比荷未知的正离子，经过竖直放置的A、B板间的加速电压U0．后进入电场均匀辐射方向分布的静电分析器，从C点射入沿半径为R的圆心角为的圆弧做匀速圆周运动，且从D点射出，经从偏转电场的P点射入，水平放置的G、H板间距为d，两板间加上如图乙的变化电压，G为正极板，该变化电压的最大值也为，且周期T远远大于离子在偏转电场中的运动时间，G、H板足够长，离子重力不计，已知．求：
（1）圆弧虚线所在处电场强度E的大小；
（2）若离子源S在T时间内均匀发射N个正离子，则T时间内在G板上收集到的离子数n；
（3）离子打到H板上的长度。
【变式2】如图a所示，水平放置的两正对、平行金属板A、B间加有如图b所示的交变电压UAB，现有一带电粒子从A板左端边缘以速度v0水平射入电场。粒子电荷量为+q，质量为m，不计粒子重力。
（1）若粒子能够射出电场，已知金属板长度为L，求粒子在电场中的运动时间t；
（2）若粒子在时刻射入电场，经过一段时间后从A板右侧边缘水平射出，则板长L和两板间距d分别满足什么条件?
（3）若金属板足够长，要求时刻射入的粒子打到B板时动能最大，则两板间距d应当满足什么条件？

带电粒子在电场中运动的分析方法
解决此类问题的关键是灵活利用动力学方法分析，可以采用受力分析和动力学公式相结合的方法进行解决，也可以采用功能的观点进行解决，往往优先采用动能定理。

带电粒子在匀强电场中偏转问题的两种求解思路
(1)动力学观点
动力学观点是指用牛顿运动定律和运动学公式来解决实际问题。带电粒子的初速度方向垂直电场线，则粒子做匀变速曲线运动(类平抛运动)。当带电粒子在电场中做匀变速曲线运动时，一般要采取类似平抛运动的解决方法。
(2)能量观点：首先对带电体受力分析，再分析运动形式，然后根据具体情况选用公式计算。
①若选用动能定理，则要分清有多少个力做功，是恒力做功还是变力做功，同时要明确初、末状态及运动过程中动能的增量。
②若选用能量守恒定律，则要分清带电体在运动中共有多少种能量参与转化，哪些能量是增加的，哪些能量是减少的。
