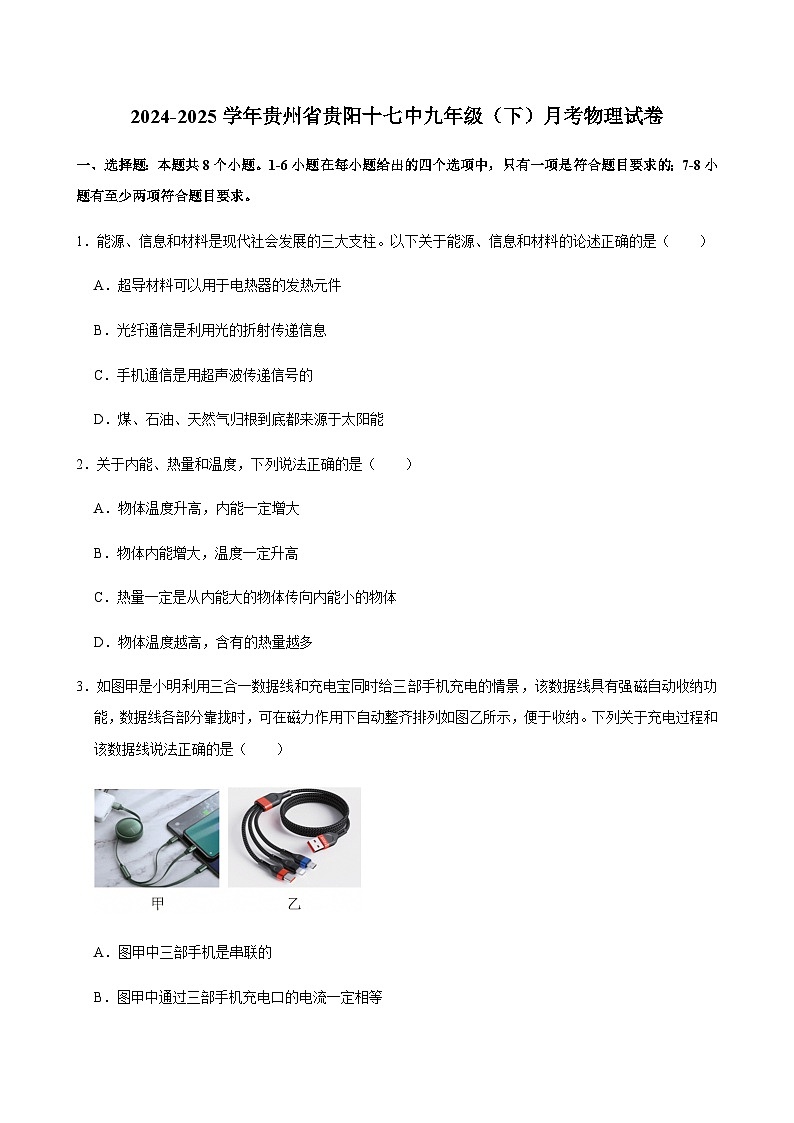

2024-2025学年贵州省贵阳十七中九年级（下）月考物理试卷

这是一份2024-2025学年贵州省贵阳十七中九年级（下）月考物理试卷，共27页。试卷主要包含了选择题，填空题，作图题，简答题，解答题，综合应用题等内容，欢迎下载使用。
1．能源、信息和材料是现代社会发展的三大支柱。以下关于能源、信息和材料的论述正确的是（ ）
A．超导材料可以用于电热器的发热元件
B．光纤通信是利用光的折射传递信息
C．手机通信是用超声波传递信号的
D．煤、石油、天然气归根到底都来源于太阳能
2．关于内能、热量和温度，下列说法正确的是（ ）
A．物体温度升高，内能一定增大
B．物体内能增大，温度一定升高
C．热量一定是从内能大的物体传向内能小的物体
D．物体温度越高，含有的热量越多
3．如图甲是小明利用三合一数据线和充电宝同时给三部手机充电的情景，该数据线具有强磁自动收纳功能，数据线各部分靠拢时，可在磁力作用下自动整齐排列如图乙所示，便于收纳。下列关于充电过程和该数据线说法正确的是（ ）
A．图甲中三部手机是串联的
B．图甲中通过三部手机充电口的电流一定相等
C．若拔掉其中一部手机，则通过充电宝输出口的电流变小
D．数据线可以自动整齐靠拢，是因为同名磁极相互吸引
4．北京时间2024年12月16日，长征五号乙运载火箭在文昌航天发射场成功发射，下列说法正确的是（ ）
A．燃料在燃烧过程中热值不断增大
B．火箭发射时，发射台周围的“白气”是汽化形成的
C．地面监控通信系统是通过电磁波监控火箭发射过程的
D．火箭通常选用比热容大的物质作为燃料
5．如图所示的实例或原理中，下列表述正确的是（ ）
A．图甲装置可用来演示电动机的原理
B．图乙所示实验说明通电导体在磁场中受到力的作用
C．图丙中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图丁中人站在绝缘板凳上，双手同时握住火线和零线不会触电
6．周末回家，小龙同学端热水给奶奶泡脚、爸爸给奶奶搓脚、妈妈为奶奶梳头，下列说法正确的是（ ）
A．泡脚和搓脚改变脚的内能方式相同
B．水温下降比较慢，是因为水的比热容小的缘故
C．用橡胶梳子梳头发，头发蓬松起来是因为同种电荷相互排斥
D．橡胶梳子梳头发过程中，若橡胶梳子得到电子将带正电荷

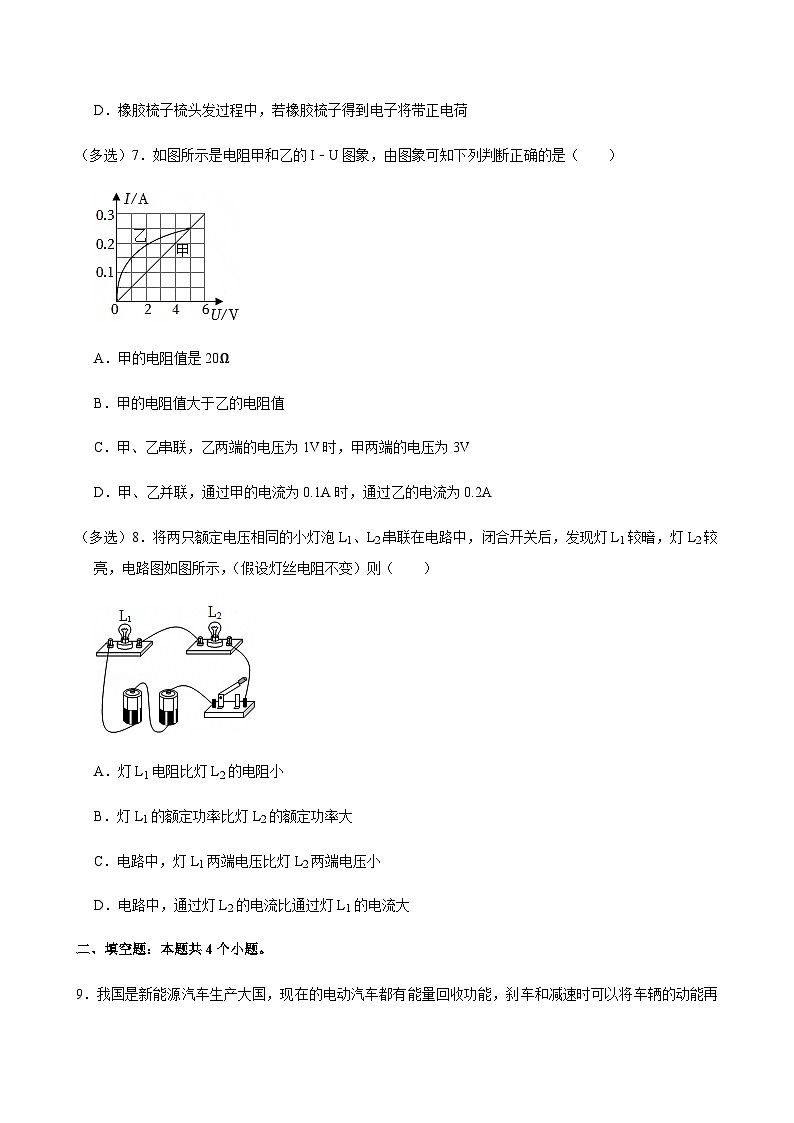

（多选）7．如图所示是电阻甲和乙的I﹣U图象，由图象可知下列判断正确的是（ ）
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
（多选）8．将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，电路图如图所示，（假设灯丝电阻不变）则（ ）
A．灯L1电阻比灯L2的电阻小
B．灯L1的额定功率比灯L2的额定功率大
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L2的电流比通过灯L1的电流大
二、填空题：本题共4个小题。
9．我国是新能源汽车生产大国，现在的电动汽车都有能量回收功能，刹车和减速时可以将车辆的动能再次转化为电能，这一过程中利用的物理原理是 。
10．电能表是测量 的仪表，小明家上次查看电能表的读数为，本次查看时电能表读数如图所示，则他家这段时间内消耗的电能为 kW•h。
11．如图所示是悬浮地球仪摆件及其内部结构示意图。地球仪稳定地“悬浮”在底座正上方，若要增加球体“悬浮”的高度，应将滑片P向 端移动（选填“a”或“b”）。
12．如图所示电路中，电源电压不变，变阻器最大阻值R2＝20Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V的最大示数与最小示数之比为5：3，电源电压为 V。
三、作图题：共3个小题。请用作图工具，规范作图，否则不给分。
13．如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。
14．用相同装置，给质量初温均相同的酒精和水加热，图中是水加热至沸腾一段时间后，绘制了水温随时间变化关系的图像。请你在同一坐标系中画出相同时间内酒精的温度随时间变化的大致关系图像。（酒精的沸点为78℃）
15．图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
四、简答题：共2个小题。
16．电给我们的生活带来了极大的便利，但用电不慎，也会造成很大的危害，甚至危及生命。请你写出两条安全用电的措施。
17．如图所示，一个轻质铜框ABCD在光滑水平面上以速度v0向右滑行，若要使铜框CD边进入磁场后，AB边进入磁场前的过程中速度始终保持不变，应在水平方向上对其施加一个向左还是向右的拉力？请结合能量转化和力与运动的相关知识说明理由。
五、解答题（共3小题，满分0分）
18．小明在做测小灯泡电功率的实验时，发现挂在脖子上的钥匙靠近滑动变阻器时，钥匙被通电的滑动变阻器吸引，小明认为通电的滑动变阻器可能有磁性，便组装器材进行探究。
（1）小明认为通电的滑动变阻器可能有磁性的依据是滑动变阻器由电阻丝绕制而成，通电后相当于 ；
（2）在滑动变阻器乙附近摆放好小磁针，在开关没有闭合前，小磁针（涂有黑色的一端为N极）静止时如图所示，则图中地球的北极在 （选填“左”或“右”）边；
（3）闭合开关后，发现只有最左侧的小磁针的指向反转过来，上下的小磁针几乎不动；将滑动变阻器乙上下的接线互换，上下的小磁针指向反转过来，而左侧的小磁针几乎不动。由此可看出滑动变阻器外部的磁场与磁体的 磁场相似，同时发现滑动变阻器两端的磁极与 有关；
（4）在图中，如果要使乙滑动变阻器的磁性变强，你的操作是 （写出一种即可）。
19．小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流
计连接成如图所示的电路。请你参与探究并回答下列问题；
（1）悬挂金属棒静置于∪形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是
竖直向 （选填：“上”或“下”）。
（2）灵敏电流计的作用是用来检测 的。若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是 。
（3）小明认为是原来磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因 。（仅写出最应该进行的一步操作）
（4）就根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了！”此时你对小明的“成果发布”作何评价？ 。
20．在测量小灯泡的额定功率实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V。
（1）该实验的实验原理是 。
（2）图甲是连接的不完整的电路，请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P向左移动时电流表的示数变大）。
（3）闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数且接近电源电压，则电路出现的故障是 。
（4）排除故障后，闭合开关，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，若要测得小灯泡的额定功率，滑片P应向 （选填“A”或“B”）端移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I﹣U图象。由图象可知，小灯泡的额定功率是 W。小灯泡正常发光时的电阻RL＝ Ω。
六、综合应用题：共2个小题。解答时需写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分。
21．如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2在10s内消耗的电能。
22．某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，试问：
（1）检测板不受压力时，电压表的示数为多少？
（2）该装置所能测量的最大压力为多少？
2024-2025学年贵州省贵阳十七中九年级（下）月考物理试卷
参考答案与试题解析
一．选择题（共6小题）
二．多选题（共2小题）
一、选择题：本题共8个小题。1-6小题在每小题给出的四个选项中，只有一项是符合题目要求的；7-8小题有至少两项符合题目要求。
1．能源、信息和材料是现代社会发展的三大支柱。以下关于能源、信息和材料的论述正确的是（ ）
A．超导材料可以用于电热器的发热元件
B．光纤通信是利用光的折射传递信息
C．手机通信是用超声波传递信号的
D．煤、石油、天然气归根到底都来源于太阳能
【分析】（1）超导材料电阻为零，电流流过导体时，导体不发热；
（2）光纤通信是利用光的全反射原理来传递信息的；
（3）移动通信都是利用电磁波中的微波来传递信息的，因为微波传递信息量大；
（4）大量使用不可再生能源（煤炭、石油）能够造成环境污染，目前人类使用的能源主要是煤和石油等不可再生能源，其都是直接或间接来源于太阳。
【解答】解：
A、超导材料电阻为零，电流流过导体时，导体不发热，超导体不能用来制作电热器的发热元件，故A错误；
B、光纤通信是利用光的全反射原理来传递信息的，故B错误；
C、移动通信都是用电磁波中的微波来传递信号的，因为微波传递信息量大，故C错误；
D、现在人类社会使用的能源主要是煤、石油和天然气，它们都源于太阳能，故D正确。
故选：D。
2．关于内能、热量和温度，下列说法正确的是（ ）
A．物体温度升高，内能一定增大
B．物体内能增大，温度一定升高
C．热量一定是从内能大的物体传向内能小的物体
D．物体温度越高，含有的热量越多
【分析】（1）晶体熔化过程中，吸热内能增加，但温度不变；
（2）内能的大小与物体的质量、温度、状态等因素有关；
（3）热量总是从温度高的物体向温度低的物体转移；
（4）在热传递过程中传递内能的多少叫热量，热量是个过程量。
【解答】解：A．物体温度升高，内能增大，可能是吸收了热量，也可能是由于外界物体对它做了功，故A正确；
B．物体内能增大，温度不一定升高，比如晶体熔化过程中，吸热内能增加，但温度不变，故B错误；
C．热传递的定义可知，热量总是从温度高的物体向温度低的物体转移，故C错误；
D．热量是一个过程量，不能说含有，故D错误。
故选：A。
3．如图甲是小明利用三合一数据线和充电宝同时给三部手机充电的情景，该数据线具有强磁自动收纳功能，数据线各部分靠拢时，可在磁力作用下自动整齐排列如图乙所示，便于收纳。下列关于充电过程和该数据线说法正确的是（ ）
A．图甲中三部手机是串联的
B．图甲中通过三部手机充电口的电流一定相等
C．若拔掉其中一部手机，则通过充电宝输出口的电流变小
D．数据线可以自动整齐靠拢，是因为同名磁极相互吸引
【分析】（1）并联电路的各用电器互不影响；
（2）各支路的电流不一定相等；
（3）支路越少，总电阻越大，电流越小；
（4）磁极间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。
【解答】解：A、在图甲中，三部手机充电时，它们各自独立工作，互不影响符合并联电路的特点，所以三部手机是并联的，而不是串联，故A错误；
B、因为三部手机是并联的，并联电路中各支路的电压相等，但由于不同手机的电阻不一定相同，根据可知，通过三部手机充电口的电流不一定相等，故B错误；
C、若拔掉其中一部手机，并联电路的支路减少，总电阻增大，根据总电流会变小，即通过充电宝输出口的电流变小，故C正确；
D、磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，数据线可以自动整齐靠拢，是因为异名磁极相互吸引，而不是同名磁极相互吸引，故D错误。
故选：C。

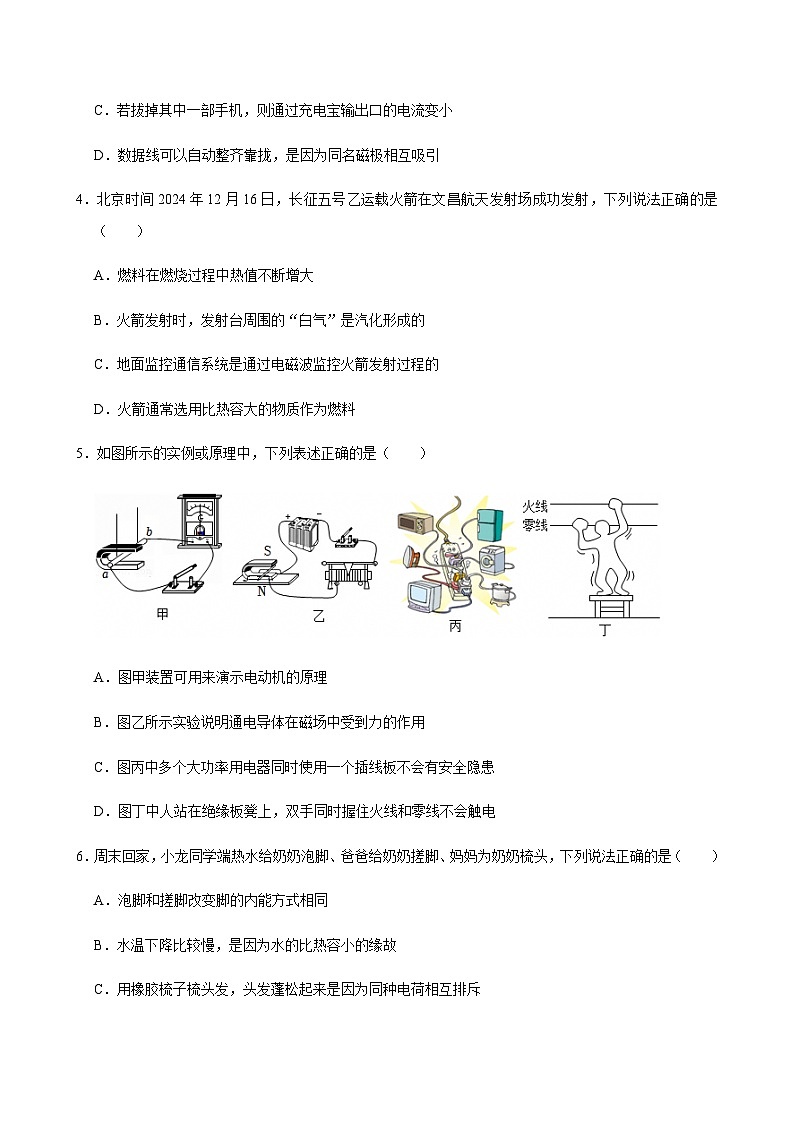

4．北京时间2024年12月16日，长征五号乙运载火箭在文昌航天发射场成功发射，下列说法正确的是（ ）
A．燃料在燃烧过程中热值不断增大
B．火箭发射时，发射台周围的“白气”是汽化形成的
C．地面监控通信系统是通过电磁波监控火箭发射过程的
D．火箭通常选用比热容大的物质作为燃料
【分析】热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
液化指物质由气态转变成液态，液化要放热。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
【解答】解：A.热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关，故A错误；
B.火箭发射时，发射台周围的“白气”是液化形成的，故B错误；
C.地面监控通信系统是通过电磁波监控火箭发射过程的，故C正确；
D.火箭通常选用热值大的物质作为燃料，故D错误；
故选：C。
5．如图所示的实例或原理中，下列表述正确的是（ ）
A．图甲装置可用来演示电动机的原理
B．图乙所示实验说明通电导体在磁场中受到力的作用
C．图丙中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图丁中人站在绝缘板凳上，双手同时握住火线和零线不会触电
【分析】（1）发电机的制作原理是电磁感应现象。
（2）根据通电导体在磁场中受力可做出判断；
（3）家庭电路电流过大的原因有两个：短路或用电器的总功率过大；
（4）根据电流形成原理即可明确是否会发生触电。
【解答】解：
A、图中可用来演示电磁感应现象，即发电机的原理，故A错误；
B、图中可用来演示通电导体在磁场中受力，故B正确；
C、图中多个大功率用电器同时使用一个插线板会造成电流过大，存在安全隐患，故C错误；
D、人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故D错误。
故选：B。
6．周末回家，小龙同学端热水给奶奶泡脚、爸爸给奶奶搓脚、妈妈为奶奶梳头，下列说法正确的是（ ）
A．泡脚和搓脚改变脚的内能方式相同
B．水温下降比较慢，是因为水的比热容小的缘故
C．用橡胶梳子梳头发，头发蓬松起来是因为同种电荷相互排斥
D．橡胶梳子梳头发过程中，若橡胶梳子得到电子将带正电荷
【分析】（1）改变物体内能的方式有两种：做功和热传递。
（2）水的比热容较大，同样质量的水和其它液体相比，放出相同的热量时，水温降低慢。
（3）同种电荷相互排斥、异种电荷相互吸引。
（4）摩擦起电时，失去电子的物体带正电，得到电子的物体带负电。
【解答】解：A、泡脚是用热传递的方式改变物体的内能，搓脚是用做功的方式改变物体的内能，故A错误；
B、水的比热容较大，同样质量的水和其它液体相比，放出相同的热量时，水温降低慢，故B错误；
C、用橡胶梳子梳头发，头发蓬松起来是因为同种电荷相互排斥，故C正确；
D、橡胶梳子梳头发过程中，若橡胶梳子得到电子将带负电荷，故D错误。
故选：C。
（多选）7．如图所示是电阻甲和乙的I﹣U图象，由图象可知下列判断正确的是（ ）
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
【分析】（1）分析图像，根据欧姆定律计算甲的电阻值；
（2）分析图像，得出结论；
（3）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；
（4）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出通过乙的电流。
【解答】解：A、分析图像可知，甲是定值电阻，根据欧姆定律，甲的电阻值R甲＝＝＝20Ω，故A正确；
B、分析图像可知，甲是定值电阻，乙的阻值是变化的，在两图线相交时，甲的阻值等于乙的阻值，故B错误；
C、由图象可知，甲和乙串联，乙两端电压为1V时，通过甲、乙的电流相等为0.15A，则甲两端电压为3V，故C正确；
D、由图象可知，甲和乙并联，通过甲的电流为0.1A时，甲、乙两端的电压相等为2V，则通过乙的电流为0.2A，故D正确；
故选：ACD。
（多选）8．将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，电路图如图所示，（假设灯丝电阻不变）则（ ）
A．灯L1电阻比灯L2的电阻小
B．灯L1的额定功率比灯L2的额定功率大
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L2的电流比通过灯L1的电流大
【分析】（1）串联电路的电流处处相等；根据灯泡的亮度可判断两灯泡实际功率的大小，利用公式P＝I2R可知两电阻的大小；根据公式P＝比较两灯泡的额定功率；
（2）灯泡的亮暗取决于灯泡的实际功率，根据并联电路电压的规律判断出两灯泡两端电压的关系。
【解答】解：ABD．灯泡的亮暗程度取决于灯泡的实际电功率，灯L1较暗，灯L2较亮，说明灯泡L1的实际电功率小，灯泡L2的实际电功率大，小灯泡L1、L2串联在电路中，电流相等，根据P＝I2R可知，灯泡L1的电阻小于灯泡L2的电阻，即R1＜R2，已知两灯泡的额定电压相同，根据可知，灯泡L1的额定电功率大于灯泡L2的额定电功率，故AB符合题意，D不符合题意；
C．已知两灯泡的电流相等，根据U＝IR可知，灯泡L1两端电压比灯L2两端电压小，故C符合题意。
故选：ABC。
二、填空题：本题共4个小题。
9．我国是新能源汽车生产大国，现在的电动汽车都有能量回收功能，刹车和减速时可以将车辆的动能再次转化为电能，这一过程中利用的物理原理是 电磁感应 。
【分析】闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，种现象称为电磁感应现象，据此分析。
【解答】解：当电动汽车刹车和减速时，电机处于发电状态，电机的线圈在磁场中做切割磁感线运动，从而产生感应电流，将车辆的动能转化为电能储存起来，这正是电磁感应现象的应用。
故答案为：电磁感应。
10．电能表是测量 电能 的仪表，小明家上次查看电能表的读数为，本次查看时电能表读数如图所示，则他家这段时间内消耗的电能为 15.5 kW•h。
【分析】（1）电能表是用来测量电能的仪表；
（2）电能表读数时数字方框中最后一位是小数，单位是kW•h，电能表的两次示数之差即为这个时间段消耗的电能。
【解答】解：电能表应串联在家庭电路中，是测量消耗电能或电功的仪表。
电能表最后一位表示小数点后的数值，所以小明家上次查看电能表的读数为916.1kW•h，由图可知，本次查看时电能表读数为931.6 kW•h，消耗的电能为W＝931.6 kW•h﹣916.1kW•h＝15.5kW•h。
故答案为：电能；15.5。
11．如图所示是悬浮地球仪摆件及其内部结构示意图。地球仪稳定地“悬浮”在底座正上方，若要增加球体“悬浮”的高度，应将滑片P向 a 端移动（选填“a”或“b”）。
【分析】地球仪根据同名磁极相互排斥来实现地球仪悬浮在空中，据此可判断磁极；电磁铁的磁性强弱与电流大小和线圈匝数的多少有关。
【解答】解：装置中下面有一个电磁铁，可使地球仪悬在空中，这是根据同名磁极相互排斥的原理实现的；若要增加球体“悬浮”的高度，则需要增大电磁铁和上方磁铁间的排斥力，需要使电磁铁的磁性增强，可以增大电磁铁中的电流，减小变阻器接入电路中的电阻，所以由图可知应将滑片P向a移动。
故答案为：a。
12．如图所示电路中，电源电压不变，变阻器最大阻值R2＝20Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V的最大示数与最小示数之比为5：3，电源电压为 15 V。
【分析】电路中两电阻串联，电压表测定值电阻R1两端电压，根据串联电路的特点和欧姆定律计算最小电压，结合电压表V的最大示数与最小示数之比为5：3，计算电源电压。
【解答】解：电路中两电阻串联，电压表测定值电阻R1两端电压，当变阻器接入电路中的阻值最大为20Ω，电流表的最小示数为0.3A，此时变阻器两端电压为
U2＝IR2＝0.3A×20Ω＝6V；
设电源电压为U，此时电压表的示数最小为U1＝U﹣U2＝U﹣6V；
电压表V的最大示数与最小示数之比为5：3，即
；
解得U＝15V。
故答案为：15。
三、作图题：共3个小题。请用作图工具，规范作图，否则不给分。
13．如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。
【分析】磁体周围的磁感线从N极出发回到S极。
【解答】解：磁体外部的磁感线是从N极出来回到S极的，所以左边条形磁体的磁极为N极，右边条形磁体的磁极为S极，如图所示：
14．用相同装置，给质量初温均相同的酒精和水加热，图中是水加热至沸腾一段时间后，绘制了水温随时间变化关系的图像。请你在同一坐标系中画出相同时间内酒精的温度随时间变化的大致关系图像。（酒精的沸点为78℃）
【分析】用相同装置，给质量初温均相同的酒精和水加热，已知酒精的沸点为78℃，由于酒精的比热容小于水的比热容，所以相同时间内酒精温度升高的快，
根据水温随时间变化关系的图像可画出相同时间内酒精的温度随时间变化的大致关系图像。
【解答】解：已知用相同装置，给质量初温均相同的酒精和水加热，酒精的沸点为78℃，由于酒精的比热容小于水的比热容，所以相同时间内酒精温度升高的快，如图所示：
15．图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
【分析】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；为了用电的安全，开关应接在火线与用电器之间。
【解答】解：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关应接在火线与右孔之间，如图所示：
四、简答题：共2个小题。
16．电给我们的生活带来了极大的便利，但用电不慎，也会造成很大的危害，甚至危及生命。请你写出两条安全用电的措施。
【分析】根据安全用电的原则：不接触低压带电体；不靠近高压带电体。结合生活实际列举实例。
【解答】答：（1）有金属外壳的用电器，要用三孔插座，外壳要接地；
（2）不得在高压线下放风筝；
（3）禁止用湿抹布擦拭正在工作的用电器。
17．如图所示，一个轻质铜框ABCD在光滑水平面上以速度v0向右滑行，若要使铜框CD边进入磁场后，AB边进入磁场前的过程中速度始终保持不变，应在水平方向上对其施加一个向左还是向右的拉力？请结合能量转化和力与运动的相关知识说明理由。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；在电磁感应现象中，机械能转化为电能；
通电导体在磁场中会受到磁场力的作用；
物体做匀速直线运动时，其受力平衡，据此解答。
【解答】答：由题意可知，铜框向右运动时不受摩擦力的作用；铜框CD边进入磁场后做切割磁感线运动而产生感应电流，将机械能（动能）转化为电能，所以铜框的速度会减小，且铜框速度减小的原因是CD边在磁场中受到向左的磁场力作用，要使AB边进入磁场前的过程中速度始终保持不变，由二力平衡条件可知应在水平方向上对其施加一个向右的拉力。
五、解答题（共3小题，满分0分）
18．小明在做测小灯泡电功率的实验时，发现挂在脖子上的钥匙靠近滑动变阻器时，钥匙被通电的滑动变阻器吸引，小明认为通电的滑动变阻器可能有磁性，便组装器材进行探究。
（1）小明认为通电的滑动变阻器可能有磁性的依据是滑动变阻器由电阻丝绕制而成，通电后相当于 螺线管 ；
（2）在滑动变阻器乙附近摆放好小磁针，在开关没有闭合前，小磁针（涂有黑色的一端为N极）静止时如图所示，则图中地球的北极在 左 （选填“左”或“右”）边；
（3）闭合开关后，发现只有最左侧的小磁针的指向反转过来，上下的小磁针几乎不动；将滑动变阻器乙上下的接线互换，上下的小磁针指向反转过来，而左侧的小磁针几乎不动。由此可看出滑动变阻器外部的磁场与磁体的 条形 磁场相似，同时发现滑动变阻器两端的磁极与 电流的方向 有关；
（4）在图中，如果要使乙滑动变阻器的磁性变强，你的操作是 在瓷管中插入一根铁芯 （写出一种即可）。
【分析】（1）滑动变阻器上的线圈相当于通电螺线管。
（2）小磁针静止时N极所指的方向为地球的北极。
（3）通电螺线管外部的磁场和条形磁体的磁场相似；磁极与电流的方向有关。
（4）在电阻线圈的内部插入一根铁芯，会使它的磁场增强。
【解答】解：（1）通电的滑动变阻器可能有磁性的依据是滑动变阻器由电阻丝绕制而成，通电后相当于螺线管。
（2）根据小磁针静止时，N指向左侧，图中地球的北极在左边。
（3）实验表明：滑动变阻器外部的磁场与条形磁体的磁场相似，同时发现滑动变阻器两端的磁极与电流的方向有关。
（4）要使乙滑动变阻器的磁性变强，下一步操作是在瓷管中插入一根铁芯。
故答案为：（1）螺线管；（2）左；（3）条形；电流的方向；（4）在瓷管中插入一根铁芯。
19．小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流
计连接成如图所示的电路。请你参与探究并回答下列问题；
（1）悬挂金属棒静置于∪形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是
竖直向 下 （选填：“上”或“下”）。
（2）灵敏电流计的作用是用来检测 感应电流 的。若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是 金属棒 。
（3）小明认为是原来磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因 让金属棒在水平方向运动 。（仅写出最应该进行的一步操作）
（4）就根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了！”此时你对小明的“成果发布”作何评价？ 不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动 。
【分析】（1）在磁体外部磁场方向总是从N极出发指向S极；
（2）（3）灵敏电流计是测量电流的仪表；闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流；
（4）多次实验得出结论才具有普遍性；
【解答】解：（1）在磁体外部磁场方向总是从N极出发指向S极，如图所示此时两极正对区域磁感线的箭头方向是竖直向下；
（2）灵敏电流计是测量电流的仪表，所以在此实验中是用来检测感应电流的；闭合开关，电流表指针未偏转，说明没有感应电流产生。此时金属棒是静止的，所以接下来最应该关注的是金属棒，观察金属棒运动后会不会有电流的产生；
（3）闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，移动原磁铁时，发现电流计的指针出现了晃动，产生了感应电流，所以下一步我们应使让金属棒在水平方向运动，观察电流表指针的偏转情况；
（4）在整个的实验中，只进行了一次实验就得出结论是不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动；
故答案为：（1）下；（2）感应电流；金属棒；（3）让金属棒在水平方向运动；（4）不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动。
20．在测量小灯泡的额定功率实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V。
（1）该实验的实验原理是 P＝UI 。
（2）图甲是连接的不完整的电路，请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P向左移动时电流表的示数变大）。
（3）闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数且接近电源电压，则电路出现的故障是 灯泡断路 。
（4）排除故障后，闭合开关，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，若要测得小灯泡的额定功率，滑片P应向 A （选填“A”或“B”）端移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I﹣U图象。由图象可知，小灯泡的额定功率是 0.5 W。小灯泡正常发光时的电阻RL＝ 12.5 Ω。
【分析】（1）根据电功率公式P＝UI可得出测量小灯泡的额定功率的实验原理；
（2）根据滑动变阻器的滑片向左移动时电流表的示数变大确定变阻器左下接线柱连入电路中；
（3）灯不亮，电流表示数为无示数，说明电路可能断路；电压表示数等于电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的灯泡断路了；
（4）灯在额定电压下正常发光，根据图中电压表选用的小量程确定分度值读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
（5）根据绘制的如图丙所示的图像知灯在额定电压下的电流，根据P＝UI得出小灯泡额定功率.
【解答】解：（1）测量小灯泡的额定功率的实验原理是P＝UI；
（2）滑动变阻器的滑片向左移动时电流表的示数变大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：
；
（3）闭合开关，发现小灯泡不亮，电流表无示数，而电压表有示数且等于电源电压，则说明电路中存在的故障是灯泡断路，而导致电压表串联在电路中了；
（4）灯在额定电压下正常发光，由图乙可知，电压表选择0～3V的量程，分度值为0.1V，故电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压；
（5）根据绘制的如图丙所示的图像知，灯在额定电压下的电流为0.2A，小灯泡额定功率是：P额＝U额I额＝2.5V×0.2A＝0.5W，小灯泡正常发光时的电阻RL＝＝＝12.5Ω。
故答案为：（1）P＝UI；（2）如图所示；（3）灯泡断路；（4）A；（5）0.5；12.5。
六、综合应用题：共2个小题。解答时需写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分。
21．如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2在10s内消耗的电能。
【分析】（1）分析电路连接，根据欧姆定律求出电流表的示数；
（2）根据串联电路电压规律求出电阻R2两端的电压；
（3）根据W＝UIt求出电阻R2在10s内消耗的电能。
【解答】解：（1）当开关S闭合时，电路为两定值电阻串联的简单电路，电压表测R1两端电压，已知电压表的示数为2V，电阻R1＝2Ω，串联电路中电流相等，则电流表的示数为：
；
（2）根据串联电路中电压规律可得，电阻R2两端的电压为：
U2＝U﹣U1＝5V﹣2V＝3V；
（3）电阻R2在10s内消耗的电能为：
W2＝U2It＝3V×1A×10s＝30J。
答：（1）电流表的示数为1A；
（2）电阻R2两端的电压为3V；
（3）电阻R2在10s内消耗的电能为30J。
22．某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，试问：
（1）检测板不受压力时，电压表的示数为多少？
（2）该装置所能测量的最大压力为多少？
【分析】（1）由图甲可知，R、R0串联，电压表测定值电阻R0两端的电压；由图乙可知，当检测板所受压力增大时，压敏电阻R的阻值减小，根据串联电路的电阻特点和欧姆定律可知电路中电流的变化，根据U＝IR可知R0两端的电压变化（即电压表示数的变化）；
由图乙可知，当检测板不受压力时压敏电阻R的阻值，根据串联电路的电阻特点求出电路中的总电阻，根据欧姆定律求出电路中的电流和R0两端的电压；
（2）由电压表的量程可知R0两端的最大电压，根据欧姆定律求出电路中的最大电流，根据欧姆定律求出电路的最小总电阻，进一步求出此时压敏电阻R的阻值，由图乙可知该装置所能测量的最大压力。
【解答】解：（1）由图甲可知，R、R0串联，电压表测定值电阻R0两端的电压，
由图乙可知，当检测板所受压力增大时，压敏电阻R的阻值减小，由串联电路的电阻特点可知电路中总电阻减小，
电源电压不变，由欧姆定律可知，电路中的电流增大，
R0是定值电阻，根据U＝IR0可知，R0两端的电压增大，即电压表示数增大；
由图乙可知，当检测板不受压力时，压敏电阻R的阻值：R＝80Ω，
由串联电路的电阻特点可知，电路的总电阻：R总＝R+R0＝80Ω+20Ω＝100Ω，
此时电路中的电流：I＝＝＝0.06A，
由I＝可知，电压表的示数（R0两端的电压）：U0＝IR0＝0.06A×20Ω＝1.2V；
（2）根据电压表量程可知，R0两端的最大电压：U0大＝3V，
则电路中的最大电流：I大＝＝＝0.15A，
由I＝可知，电路的最小总电阻：R总小＝＝＝40Ω，
由串联电路的电阻特点可知，压敏电阻的最小阻值：R小＝R总小﹣R0＝40Ω﹣20Ω＝20Ω，
由图乙可知，当R小＝20Ω时，该装置所能测量的最大压力为6×103N。
答：（1）检测板不受压力时，电压表的示数为1.2V；
（2）该装置所能测量的最大压力为6×103N。
题号
1
2
3
4
5
6
答案
D
A
C
C
B
C
题号
7
8
答案
ACD
ABC
