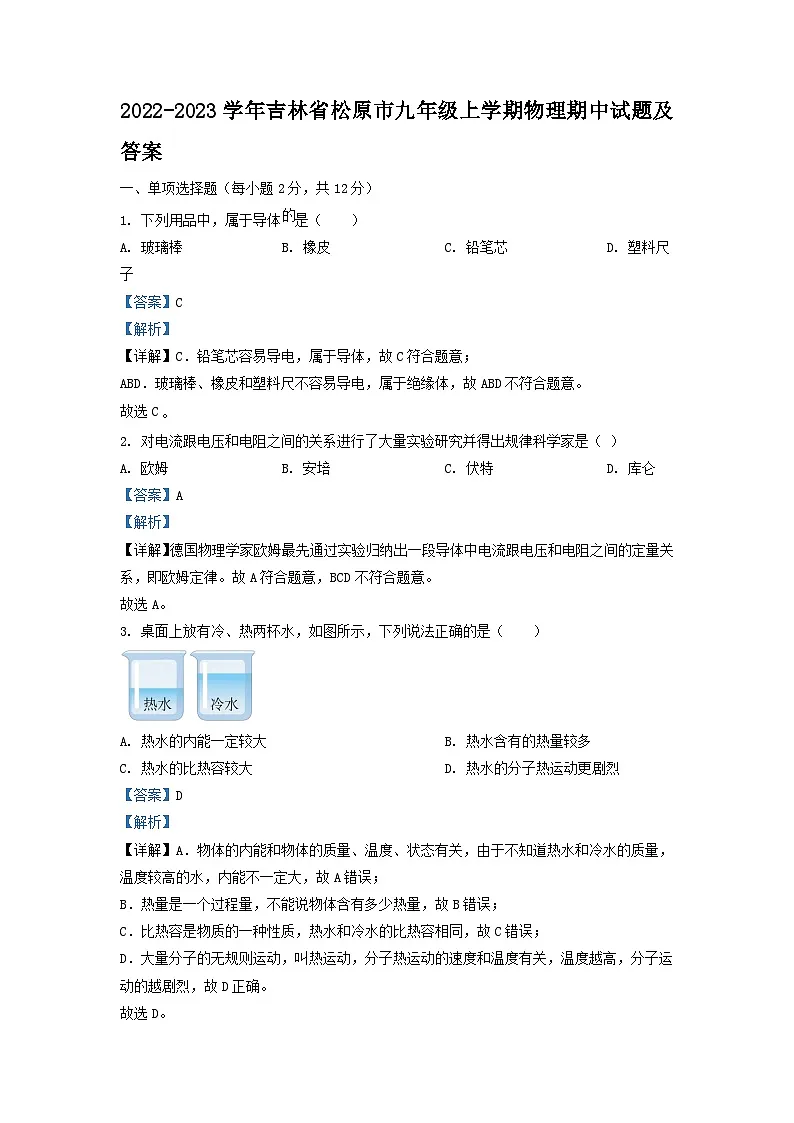

2022-2023学年吉林省松原市九年级上学期物理期中试题及答案

这是一份2022-2023学年吉林省松原市九年级上学期物理期中试题及答案，共12页。试卷主要包含了单项选择题，填空题，计算题，简答题，作图等内容，欢迎下载使用。
1. 下列用品中，属于导体是（ ）
A. 玻璃棒B. 橡皮C. 铅笔芯D. 塑料尺子
【答案】C
【解析】
【详解】C．铅笔芯容易导电，属于导体，故C符合题意；
ABD．玻璃棒、橡皮和塑料尺不容易导电，属于绝缘体，故ABD不符合题意。
故选C
2. 对电流跟电压和电阻之间的关系进行了大量实验研究并得出规律科学家是（ ）
A. 欧姆B. 安培C. 伏特D. 库仑
【答案】A
【解析】
【详解】德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律。故A符合题意，BCD不符合题意。
故选A。
3. 桌面上放有冷、热两杯水，如图所示，下列说法正确的是（ ）
A. 热水的内能一定较大B. 热水含有的热量较多
C. 热水的比热容较大D. 热水的分子热运动更剧烈
【答案】D
【解析】
【详解】A．物体的内能和物体的质量、温度、状态有关，由于不知道热水和冷水的质量，温度较高的水，内能不一定大，故A错误；
B．热量是一个过程量，不能说物体含有多少热量，故B错误；
C．比热容是物质的一种性质，热水和冷水的比热容相同，故C错误；
D．大量分子的无规则运动，叫热运动，分子热运动的速度和温度有关，温度越高，分子运动的越剧烈，故D正确。
故选D。

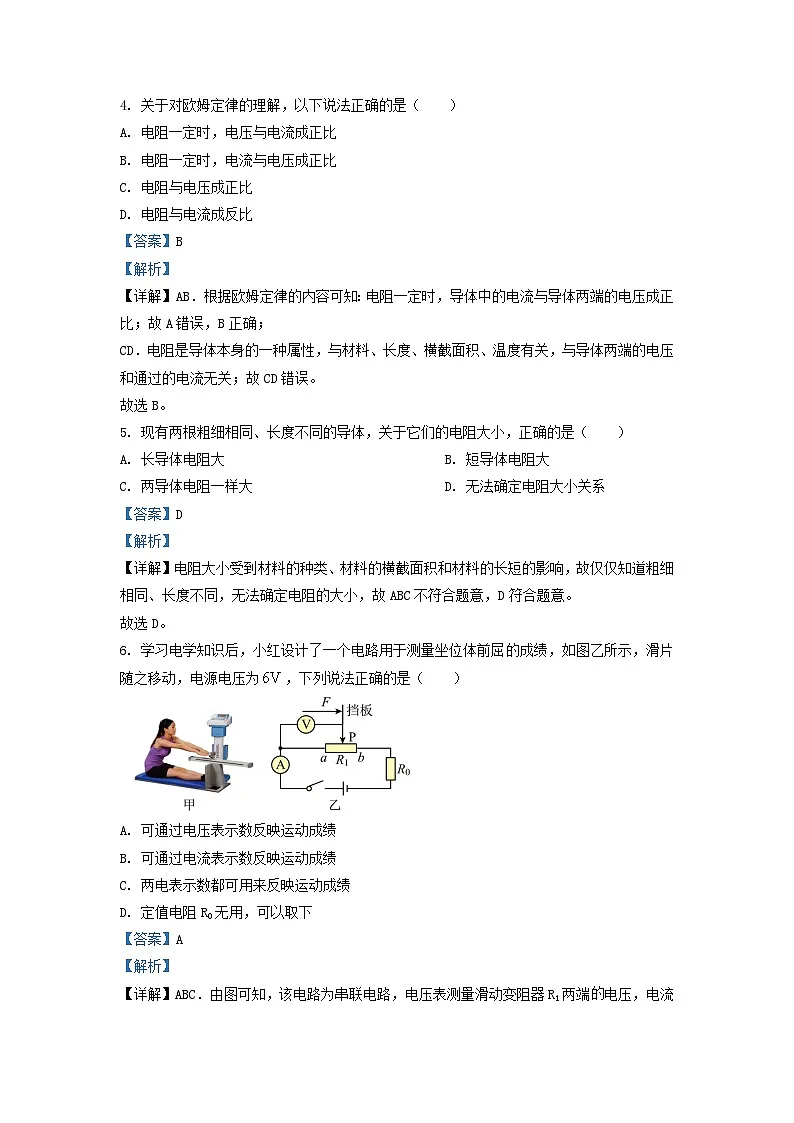

4. 关于对欧姆定律的理解，以下说法正确的是（ ）
A. 电阻一定时，电压与电流成正比
B. 电阻一定时，电流与电压成正比
C. 电阻与电压成正比
D. 电阻与电流成反比
【答案】B
【解析】
【详解】AB．根据欧姆定律的内容可知：电阻一定时，导体中的电流与导体两端的电压成正比；故A错误，B正确；
CD．电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；故CD错误。
故选B。
5. 现有两根粗细相同、长度不同的导体，关于它们的电阻大小，正确的是（ ）
A. 长导体电阻大B. 短导体电阻大
C. 两导体电阻一样大D. 无法确定电阻大小关系
【答案】D
【解析】
【详解】电阻大小受到材料的种类、材料的横截面积和材料的长短的影响，故仅仅知道粗细相同、长度不同，无法确定电阻的大小，故ABC不符合题意，D符合题意。
故选D。
6. 学习电学知识后，小红设计了一个电路用于测量坐位体前屈的成绩，如图乙所示，滑片随之移动，电源电压为，下列说法正确的是（ ）
A. 可通过电压表示数反映运动成绩
B. 可通过电流表示数反映运动成绩
C. 两电表示数都可用来反映运动成绩
D. 定值电阻R0无用，可以取下
【答案】A
【解析】
【详解】ABC．由图可知，该电路为串联电路，电压表测量滑动变阻器R1两端电压，电流表测量电路中的电流，向右推的距离越大，滑动变阻器接入电路中的电阻变大，总电压变大，接入电路中的总电阻不变，电路中的电流不变；根据串联电路的分压规律可知，滑动变阻器分担的电压变大，由此可知可通过电压表示数反应运动成绩，故A正确，BC错误；
D．定值电阻R0在电路中可以防止电路出现短路，如果去掉的话，会造成电路的短路，故D错误。
故选D。
二、填空题（每空1分，共18分）
7. 自然界中只有______种电荷。丝绸与玻璃棒摩擦，玻璃棒由于______（选填“得到”或“失去”）电子而带正电。
【答案】 ①. 两种 ②. 失去
【解析】
【详解】[1]大量实验表明：自然界中只存在两种电荷，分别是正电荷与负电荷。
[2]摩擦起电的实质是核外电子的转移，丝绸与玻璃棒摩擦，丝绸的原子核束缚电子的本领比玻璃棒强，玻璃棒上的电子转移到丝绸上，玻璃棒由于失去电子而带上正电。
8. 如图所示是四冲程汽油机中的______冲程，经过该冲程，汽缸内物质的内能______（选填“增大”“减小”或“不变”）。
【答案】 ①. 做功 ②. 减小
【解析】
【详解】[1][2]由图知道，两个气门都关闭，且活塞向下运动，所以图示冲程是功冲程，在该冲程中，内能转化为机械能，气缸内物质的内能减小。
9. 小明将家里的两部手机插在同一个插排上充电，正在充电的两部手机之间是______联的，充电过程中，手机电池相当于充电电路中的______。
【答案】 ① 并 ②. 用电器
【解析】
【详解】[1]两部手机充电时，互不影响，独立工作，因此两部手机之间是并联的。
[2]在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，因此手机电池相当于用电器。
10. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动滑片可调节灯泡亮度。当将接线柱______接入电路时，顺时针旋转滑片，灯泡的亮度是通过改变电阻丝的______来改变灯泡亮度的。
【答案】 ①. BC ②. 长度
【解析】
【详解】[1]当顺时针旋转旋片时，灯泡变亮，原因应是电流变大，由于电源电压不变，由欧姆定律知道，电路中电阻变小，所以，应连接接线柱BC接入电路。
[2]由图知道，这是通过改变电阻丝连入电路中的长度来改变电阻的。
11. 小明在实验室里将废旧白炽灯泡中的钨丝小心取出，接入如图所示电路中。闭合开关后用酒精灯给钨丝加热，观察电流表示数和小灯泡的亮度______（选填“变大”、“变小”或“不变”），说明钨丝温度升高时，它的电阻会______。（选填“变大”“变小”或“不变”）
【答案】 ①. 变小 ②. 变大
【解析】
【详解】[1][2]用酒精灯给钨丝加热，钨丝的温度会升高，电流表示数变小，小灯泡变暗，说明整个电路中的电阻阻值变大，故这个实验说明温度升高，钨丝的电阻变大。
12. 两个定值电阻，当它们串联在电路中时，通过R1、R2的电流比______。R1、R2两端的电压比______。
【答案】 ①. ②.
【解析】
【详解】[1][2]两电热丝串联时，串联电路中电流处处相等，所以，由
知道，两电阻两端电压之比为
13. 将初温为的水加热到，需要吸收______的热量，至少需要燃烧______的液化气。[水的比热容是，液化气的热值是，不计热损失]
【答案】 ①. ②.
【解析】
【详解】[1]水吸收的热量
[2]根据热值公式可得燃烧液化气的体积
14. 如图甲，闭合开关，滑动变阻器的滑片从右端移动到左端的整个过程中，移动过程中，电压表示数变大时，电压表示数______，根据图乙中信息可判断出电源电压为______。
【答案】 ①. 变小 ②. 6
【解析】
【详解】[1][2]有题意可知电阻R和滑动变阻器串联，当滑动变阻器从最右端移动到最左端时，此时电压表V1示数变大，由于电源电压不变，并且电源电压等于电阻R两端电压加上滑动变阻器两端电压，根据串联电路的电压规律可知滑动变阻器两端电压此时将变小，当滑动变阻器滑动到最左端时，此时V1示数即等于电源的电压，故电源电压为6V。
15. 有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
【答案】 ①. 0.3 ②. 10
【解析】
【详解】当将A和B并联后接在电压为1V的电源上时，由图可知：A的电流是0.2A，B的电流是0.1A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流是0.3A．
由欧姆定律得：，
故答案为0.3；10．
三、计算题（每题5分，共10分）
16. 一只小灯泡正常发光时电压为，通过它的电流为0.4A，现将该小灯泡接在的电源上，应串联一个______的电阻。
【答案】10
【解析】
【详解】根据串联电路的电压规律，可知串联的电阻两端的电压为
根据串联电路电流规律，串联电路中通过每个电阻的电流相等，再根据可得
17. 如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
【答案】（1）2A（2）60Ω
【解析】
【详解】（1）因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流：
；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过电阻R2的电流：
I2=I-I1=2.5A-2A=0.5A，
则电阻R2的阻值：
．
答：（1）通过电阻R1的电流为2A；（2）电阻R2的阻值为60Ω．
四、简答题（每小题2分，共6分）
18. “破镜难重圆”，破碎的镜子，即使对接在一起，也难以重新变成完好的镜子，为什么？
【答案】详情见解析
【解析】
【详解】对接在一起的镜子距离较大，分子间的作用力微弱，所以不能重新变成完好的镜子。
19. 通过阅读说明：小明知道家中的电暖气中用油做工作物质，而不是用水。
【答案】详情见解析
【解析】
【详解】根据，油的比热容比水小，在吸收同样多的电热后，等质量的油升温更多，更快。
20. 路上的交通信号灯每组都有红、黄、绿三种，这三种颜色的灯是串联还是并联？为什么？
【答案】详情见解析
【解析】
【详解】并联，因为它们不同时工作,并且是独立工作的,互不影响，这符合并联电路的规律。
五、作图、实验与探究题（第21题每小题2分，第22-26题每空1分，共24分1
21. 请在图中补画两条导线，开关闭合后，使之成为串联电路。
【答案】
【解析】
【详解】为使电路形成串联电路，只需将开关和用电器顺次连接即可，如图所示：
22. 如图所示，图中的圆圈为电压表或电流表，请在里面填上符号。
【答案】
【解析】
【详解】根据电流表和电压表的使用方法可知：电流表要串联在电路中，电压表要并联在电路中，故电路图如下
23. 如图所示，上层内装有空气，下层内装有红棕色的二氧化氮气体，颜色变均匀。
（1）这种现象叫______，说明______；
（2）小明认为将装有密度较大的二氧化氮气体的瓶子放在玻璃板上面，空气瓶放在玻璃板下面进行实验更合理，小明的想法是______（选填“正确”或“错误”）的。
【答案】 ①. 扩散 ②. 分子在不停地做无规则运动 ③. 错误
【解析】
【详解】（1）[1][2]密度大的二氧化氮和密度小的空气过一段时间后，形成比较均匀的气体，这是扩散现象，扩散现象说明分子不停地进行无规则运动。
（2）[3]如果把装着红棕色二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气的密度，在重力作用下也会出现相同的现象，因此不能说明分子在不停地做无规则运动。这种想法是错误的。
24. 小明做比较不同物质吸热的情况实验，实验装置如图所示，把质量相等水和食用油分别倒入相同的烧杯中
（1）在相同时间内，水和食用油吸收的热量______。将实验数据记入表中，通过分析表中数据可知：水比食用油的吸热能力______；
（2）加热一段时间后，酒精灯内酒精的热值______（选填“变大”“变小”或“不变”）。
【答案】 ①. 相等 ②. 强 ③. 不变
【解析】
【详解】（1）[1][2]由题意知，使用相同酒精灯加热，相同时间吸收的热量相同，根据，可知吸收相同热量，温度变化量小的比热容大，故水的比热容大，吸热能力强。
（2）[3]燃料的热值是燃料本身的一种属性，不会随着酒精的质量的减小而发生变化。
25. 为探究导体电阻大小的影响因素，小明利用同种合金材料制成的、、三条电阻丝（不考虑温度对电阻的影响）进行实验，、粗细相同，如图所示。
（1）实验中，通过比较______来比较导体的电阻大小，这种研究方法叫做______法；
（2）若探究长度对电阻大小的影响，应将导体______分别连入电路进行对比；
（3）若探究横截面积对电阻大小的影响，应将导体______分别连入电路进行对比。
【答案】 ①. 电流表示数 ②. 转换 ③. bc ④. ab
【解析】
【详解】（1）[1][2]根据题意可知，电路中电源电压不变，根据欧姆定律可知电路中电阻变大，电流表示数将变小，反之则变大，故可以通过电流表的示数变化来比较电阻的大小，这种方法叫转换法。
（2）[3]如果要探究长度对电阻大小的影响，根据控制变量法，这里应该选择横截面积以及材料都相同的；长度不同的导体，故应该选择bc导线。
（3）[4]若要探究横截面积对电阻大小的影响，根据控制变量法，这里应该选择长度以及材料都相同的；横截面积不同的导体，故应该选择ab导线。
26. 小明用如图甲所示电路测量小灯泡的电阻。器材：电源（3V）、电流表、电压表、滑动变阻器、开关、导线若干。
（1）实验中利用滑动变阻器可以改变灯泡两端的电压，当电压表示数为2.2V时，电流表示数如图乙______A。此时小灯泡的电阻为______Ω（结果保留一位小数）；
（2）小明根据实验数据，画出小灯泡的I-U图像，如图丙，小灯泡的电阻是变化的，这是因为小灯泡的电阻受______的影响；
（3）用此电路______（选填“能”或“不能”）探究电流与电压的关系。
【答案】 ①. 0.24 ②. 9.2 ③. 温度 ④. 不能
【解析】
【详解】（1）[1]如图乙所示，电流表的量程为0~0.6A，分度值为0.02A，示数为0.24A。
[2]根据欧姆定律可得，此时小灯泡的电阻为
（2）[3]小灯泡电阻受温度影响，随温度变化而变化，所以灯泡的I-U图像不是直线，灯泡的电流与电压不成正比。
（3）[4]电流与导体的电阻和电压有关，探究电流与电阻、电压关系时，应采用控制变量法的研究方法。由于温度变化时灯泡的电阻也会变化，不能控制电阻不变，所以不能用此实验装置探究电流与电压关系。
27. 小明为了“探究电流与电阻的关系”，设计了如图甲所示的实验电路，实验器材：电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器和导线若干。
（1）连接电路时，应让开关处于______状态；
（2）小明将10Ω电阻接入电路，闭合开关，调节滑片P至适当位置。读出电压表示数为2.5V，此时滑动变阻器连入电路的阻值为R1。将10Ω的电阻更换为20Ω的电阻，闭合开关后，在原来滑片位置基础上，接下来他应向______端移动滑片P至适当位置。使电压表仍为2.5V，此时滑动变阻器连入电路的阻值为R2，则R1:R2=______；
（3）为了能用所选的三只定值电阻完成实验。小明所选滑动变阻器的最大阻值应不小于______Ω；
（4）小明完成了多组实验，利用收集到的数据，作出了如图乙所示的电流I随电阻R变化的关系图像，电流与电阻______，图中阴影部分“面积”表示的物理量是______。（填字母）
A．电流 B．电压 C．电阻 D．电荷量
【答案】 ①. 断开 ②. ③. 1:2 ④. 20 ⑤. 成反比 ⑥. B
【解析】
【详解】（1）[1]为了保护电路，在连接电路时，开关应处于断开状态。
（2）[2]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，则应将变阻器滑片向A端移动，使电压表的示数为2.5V不变。
[3]电阻由10Ω换成20Ω的过程中，要保持电阻的两端电压为2.5V不变，根据欧姆定律可知，通过电阻的电流之比与电阻成反比，即电流之比为
因为滑动变阻器与电阻串联在电路中，因此通过滑动变阻器的电流与通过电阻的电流相等，则在电阻由10Ω换成20Ω的过程中，通过滑动变阻器的电流之比为2:1。由于滑动变阻器与电阻串联，电源电压等于滑动变阻器与电阻的两端电压之和，电阻两端电压保持不变，则滑动变阻器的两端电压也不变，根据欧姆定律可得，在此过程中，滑动变阻器连入电路的电阻跟电流成反比，因此滑动变阻器连入电路的电阻之比为
（3）[4]从电路图可知，电源电压为3节干电池的总电压，即4.5V。因电压表示数保持2.5V不变，根据串联分压原理可知，变阻器分的电压为
变阻器分得的电压为电阻两端电压的倍，当定值电阻最大为25Ω时，根据分压原理，变阻器连入电路的阻值最大为
因此为了能用所选的三只定值电阻完成实验。小明所选滑动变阻器的最大阻值应不小于20Ω。
（4）[5]由图乙可知，当电阻增大时，电流减小，因此在电压一定时，电流与电阻成反比。
[6]由图乙可知，其横轴和纵轴所表示的物理量分别为电阻R及通过的电流I，围成的矩形面积不变，即IR的乘积（U）不变，图中阴影部分“面积”表示的物理量为定值电阻两端的电压；故B符合题意，ACD不符合题意。
故选B。
时间
0
1
2
3
4
5
水温
20
30
40
50
60
70
食用油温
20
41
62
83
104
125
