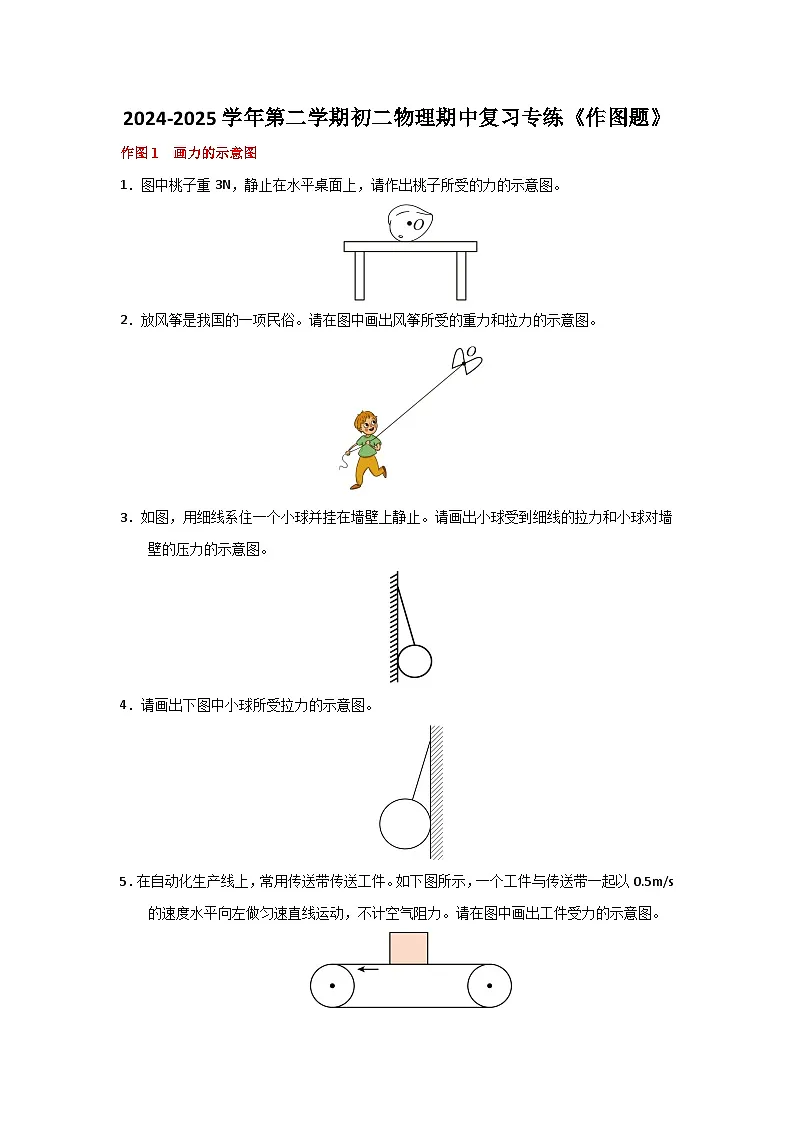

1．图中桃子重3N，静止在水平桌面上，请作出桃子所受的力的示意图。
2．放风筝是我国的一项民俗。请在图中画出风筝所受的重力和拉力的示意图。
3．如图，用细线系住一个小球并挂在墙壁上静止。请画出小球受到细线的拉力和小球对墙壁的压力的示意图。
4．请画出下图中小球所受拉力的示意图。
5．在自动化生产线上，常用传送带传送工件。如下图所示，一个工件与传送带一起以0.5m/s的速度水平向左做匀速直线运动，不计空气阻力。请在图中画出工件受力的示意图。

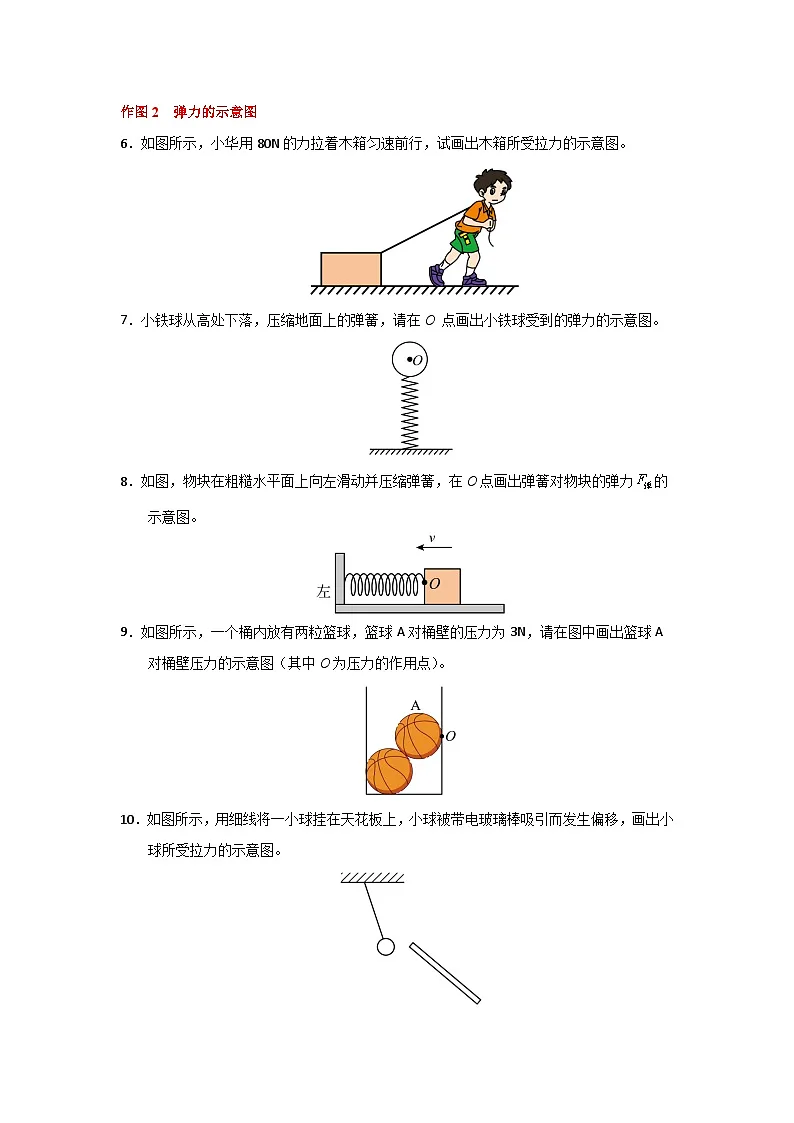

\l "_Tc15218"作图2 弹力的示意图
6．如图所示，小华用80N的力拉着木箱匀速前行，试画出木箱所受拉力的示意图。

7．小铁球从高处下落，压缩地面上的弹簧，请在O 点画出小铁球受到的弹力的示意图。
8．如图，物块在粗糙水平面上向左滑动并压缩弹簧，在O点画出弹簧对物块的弹力的示意图。
9．如图所示，一个桶内放有两粒篮球，篮球A对桶壁的压力为3N，请在图中画出篮球A对桶壁压力的示意图（其中O为压力的作用点）。
10．如图所示，用细线将一小球挂在天花板上，小球被带电玻璃棒吸引而发生偏移，画出小球所受拉力的示意图。

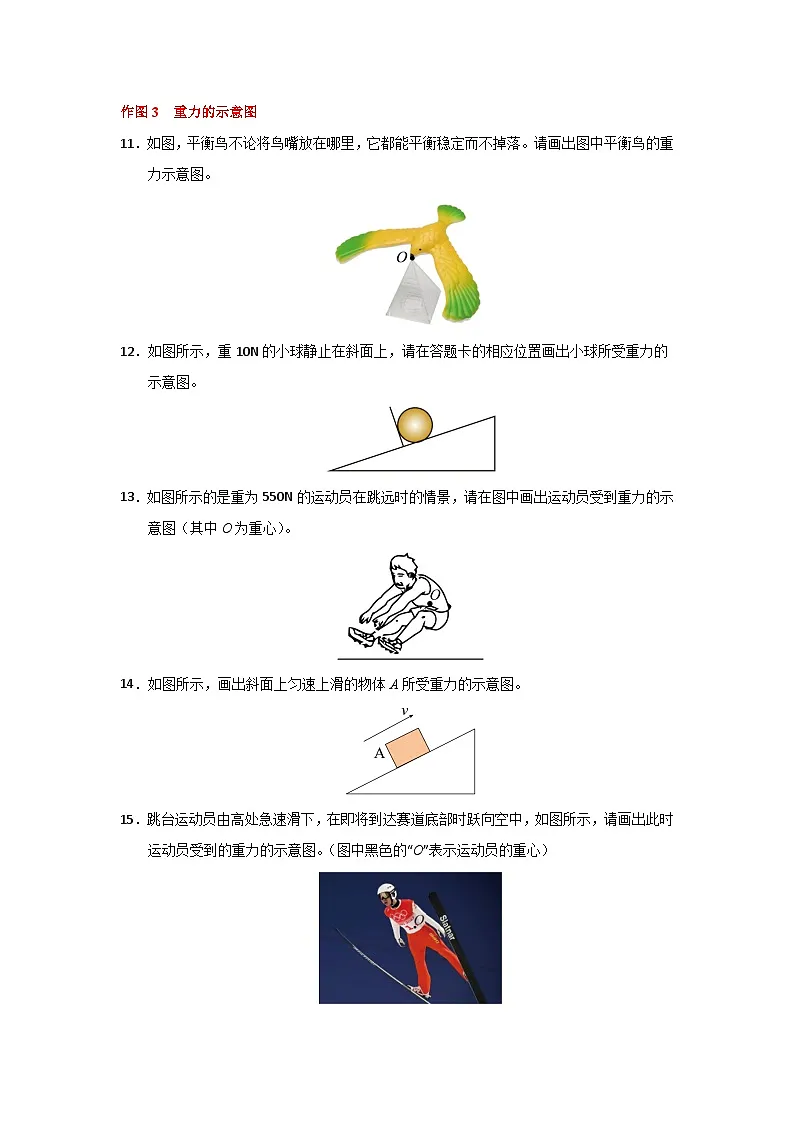

\l "_Tc11175"作图3 重力的示意图
11．如图，平衡鸟不论将鸟嘴放在哪里，它都能平衡稳定而不掉落。请画出图中平衡鸟的重力示意图。
12．如图所示，重10N的小球静止在斜面上，请在答题卡的相应位置画出小球所受重力的示意图。
13．如图所示的是重为550N的运动员在跳远时的情景，请在图中画出运动员受到重力的示意图（其中O为重心）。
14．如图所示，画出斜面上匀速上滑的物体A所受重力的示意图。
15．跳台运动员由高处急速滑下，在即将到达赛道底部时跃向空中，如图所示，请画出此时运动员受到的重力的示意图。（图中黑色的“O”表示运动员的重心）
\l "_Tc30135"作图4 摩擦力的示意图
16．物体在粗糙的水平面上向右运动。请在下图中画出该物体所受摩擦力的示意图。
17．如下图所示，物体在斜面上静止。请画出其受到的摩擦力的示意图。
18．如图所示，木块被固定在光滑斜面底端的压缩弹簧弹出。请画出木块离开弹簧后沿斜面向上运动的过程中受力的示意图。（不考虑空气阻力）
19．图中木块静止在斜面上，请画出木块所受重力与摩擦力的示意图。
20．图中物体A随传送带向上做匀速直线运动，作出物体A的受力示意图。
参考答案
1．图中桃子重3N，静止在水平桌面上，请作出桃子所受的力的示意图。
【答案】
【详解】桃子静止在桌面上，受重力和支持力作用，支持力F与重力G是一对平衡力，大小相等，都为3N，重力方向竖直向下，支持力方向竖直向 上，作用点都画在重心上，如图所示：
2．放风筝是我国的一项民俗。请在图中画出风筝所受的重力和拉力的示意图。
【答案】
【详解】空中的风筝受竖直向下的重力，沿绳子向下的拉力， 二力的作用点都画在风筝的重心上，则从重心沿竖直向 下、沿绳子向下的方向分别画一带箭头的线段表示重力G、拉力F，如下图所示：
3．如图，用细线系住一个小球并挂在墙壁上静止。请画出小球受到细线的拉力和小球对墙壁的压力的示意图。
【答案】
【详解】小球受到细线的拉力沿着绳子方向斜向上；球对墙壁的压力垂直于墙壁向左。如图：
4．请画出下图中小球所受拉力的示意图。
【答案】
【详解】小球受到细线的拉力，作用点在小球的重心上，方向沿细线向上，从作用点沿细线画一带箭头的线段，表示小球所受到细线的拉力，如图所示：
5．在自动化生产线上，常用传送带传送工件。如下图所示，一个工件与传送带一起以0.5m/s的速度水平向左做匀速直线运动，不计空气阻力。请在图中画出工件受力的示意图。
【答案】
【详解】工件受到重力和支持力的作用，二者的大小相等、方向相反，是一对平衡力，过工件重心沿竖直向上和竖直向下的方向作出这两个力，分别记为F、G，注意这两条线段要等长。如图所示：
6．如图所示，小华用80N的力拉着木箱匀速前行，试画出木箱所受拉力的示意图。

【答案】
【详解】拉力的作用点在绳子与木箱的接触点，方向沿绳子斜向上，大小为80N，拉力的示意图如图所示：
7．小铁球从高处下落，压缩地面上的弹簧，请在O 点画出小铁球受到的弹力的示意图。
【答案】
【详解】小球受到竖直向下的重力以及弹簧对其竖直向上的弹力，弹力F的作用点画在小球的重心O，如图所示：
8．如图，物块在粗糙水平面上向左滑动并压缩弹簧，在O点画出弹簧对物块的弹力的示意图。
【答案】
【详解】物块正水平向左滑动并压缩弹簧，弹簧要恢复原状对物块有一个向右的弹力，分析可知在O点时物块水平方向上受到弹簧对它向右的弹力，过物块重心，沿水平向右的方向做出这个力，如图所示：
9．如图所示，一个桶内放有两粒篮球，篮球A对桶壁的压力为3N，请在图中画出篮球A对桶壁压力的示意图（其中O为压力的作用点）。
【答案】
【详解】篮球A对桶壁的压力垂直于桶壁向右，大小为3N，作用在O点，如图所示
10．如图所示，用细线将一小球挂在天花板上，小球被带电玻璃棒吸引而发生偏移，画出小球所受拉力的示意图。
【答案】
【详解】过小球与绳子的接触点作沿绳子向上的拉力F，如图所示：
11．如图，平衡鸟不论将鸟嘴放在哪里，它都能平衡稳定而不掉落。请画出图中平衡鸟的重力示意图。
【答案】
【详解】重力的方向竖直向下，从平衡鸟的重心沿竖直向下画一条带箭头的线段，并标上字母符号G，如图所示：
12．如图所示，重10N的小球静止在斜面上，请在答题卡的相应位置画出小球所受重力的示意图。
【答案】
【详解】重力的方向是竖直向下的，从物体重心画一条带箭头的竖直向下的有向线段，用G表示，大小为10N，如图所示：
13．如图所示的是重为550N的运动员在跳远时的情景，请在图中画出运动员受到重力的示意图（其中O为重心）。
【答案】
【详解】过运动员的重心作竖直向下的带箭头的直线，表示运动员的重力，且在箭头的旁边标记运动员重力的大小550N，如图所示：
14．如图所示，画出斜面上匀速上滑的物体A所受重力的示意图。
【答案】
【详解】物体A的重心在物体A的几何中心上，重力的方向是竖直向下的，所以从重心起沿竖直向下的方向画一条带箭头的线段，用G表示，如下图所示：
15．跳台运动员由高处急速滑下，在即将到达赛道底部时跃向空中，如图所示，请画出此时运动员受到的重力的示意图。（图中黑色的“O”表示运动员的重心）
【答案】
【详解】重力的方向竖直向下，作用在重心处，作图如下：
16．物体在粗糙的水平面上向右运动。请在下图中画出该物体所受摩擦力的示意图。
【答案】
【详解】物体在粗糙水平面上向右运动，所以受地面对它水平向左的摩擦力，如图所示：
17．如下图所示，物体在斜面上静止。请画出其受到的摩擦力的示意图。
【答案】
【详解】物体在斜面上静止，有向下运动的运动趋势，则物体受到平行于斜面向上的静摩擦力f，摩擦力作用在物体上，如图所示：
18．如图所示，木块被固定在光滑斜面底端的压缩弹簧弹出。请画出木块离开弹簧后沿斜面向上运动的过程中受力的示意图。（不考虑空气阻力）
【答案】
【详解】先对滑块进行受力分析，根据光滑斜面可得，滑块不受摩擦力作用，因此滑块只受重力和支持力作用；根据规则物体的重心在物体的几何中心，做竖直向下的重力和垂直于斜面向上的支持力即可，如图所示：
19．图中木块静止在斜面上，请画出木块所受重力与摩擦力的示意图。
【答案】
【详解】重力的方向始终是竖直向下的，物体静止在斜面上，有沿斜面向下运动的趋势，摩擦力的方向与相对运动趋势方向相反，故受到摩擦力的方向为沿斜面向上，故受力示意图如图所示：
20．图中物体A随传送带向上做匀速直线运动，作出物体A的受力示意图。
【答案】
【详解】物体随传送带一起匀速向上运动，受传送带对物体的摩擦力Ff，方向沿传送带方向向上；物体还受重力G的作用，方向竖直向下；同时还受到支持力FN，方向垂直传送带向上；三力的作用点都画在物体的重心，如下图所示：
