力学微专题1 受力分析及其作图（练习）-2025年中考物理重难突破讲练

这是一份力学微专题1 受力分析及其作图（练习）-2025年中考物理重难突破讲练，文件包含力学微专题1受力分析及作图练习原卷版docx、力学微专题1受力分析及作图练习解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

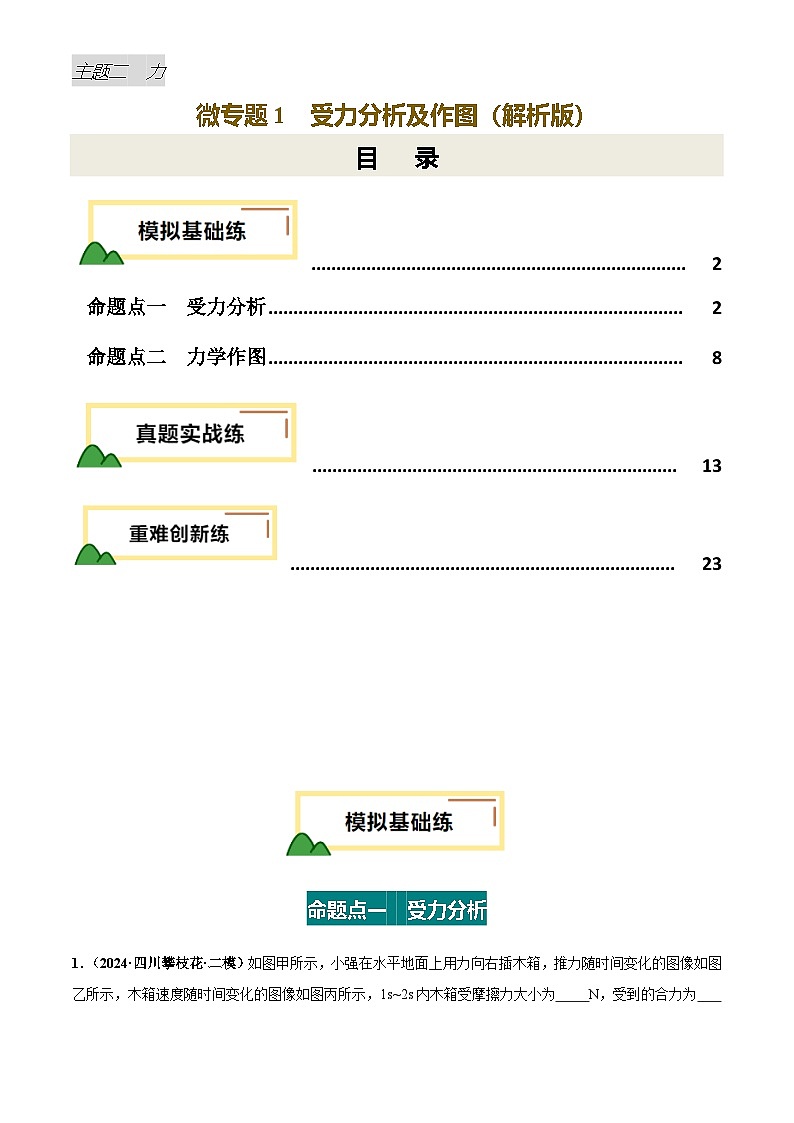

TOC \ "1-3" \h \u \l "_Tc13264" PAGEREF _Tc13264 \h 2
\l "_Tc23492" 命题点一 受力分析 PAGEREF _Tc23492 \h 2
\l "_Tc2748" 命题点二 力学作图 PAGEREF _Tc2748 \h 8
\l "_Tc24845" PAGEREF _Tc24845 \h 13
\l "_Tc27997" PAGEREF _Tc27997 \h 23
命题点一 受力分析

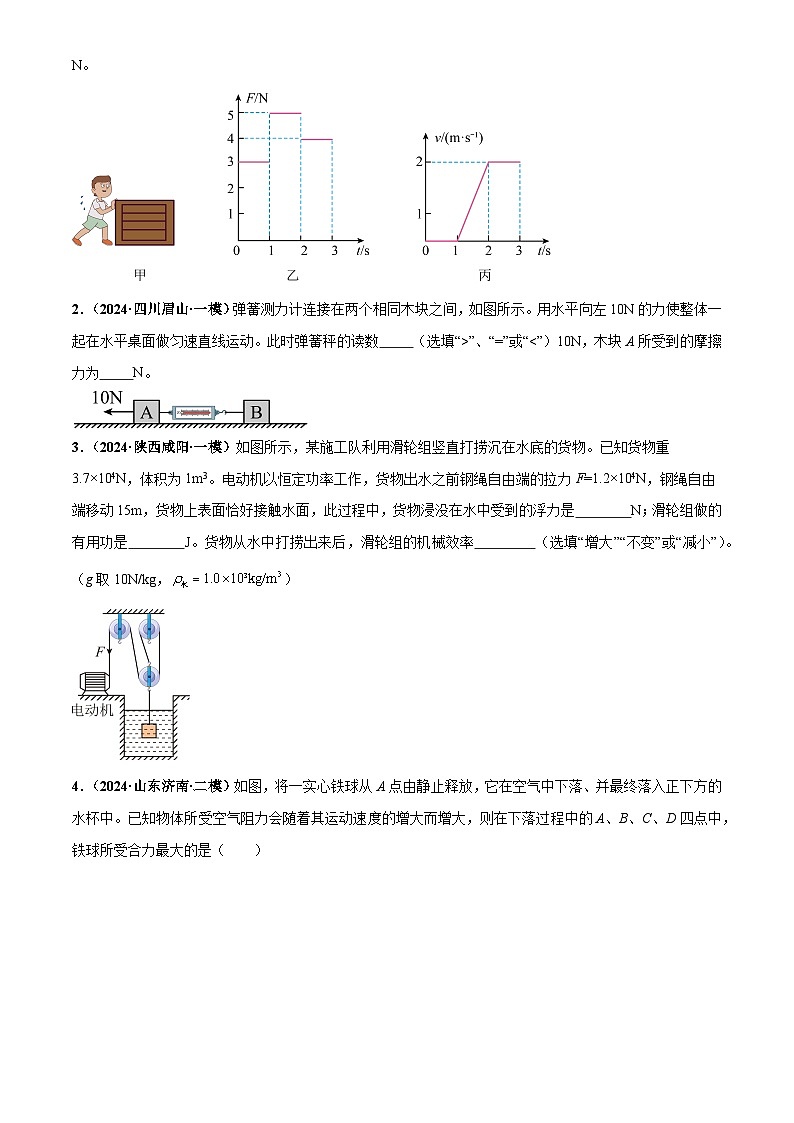

1．（2024·四川攀枝花·二模）如图甲所示，小强在水平地面上用力向右插木箱，推力随时间变化的图像如图乙所示，木箱速度随时间变化的图像如图丙所示，1s~2s内木箱受摩擦力大小为 N，受到的合力为 N。
【答案】 4 1
【详解】[1][2]由图丙可知，0~ls内木箱没有动，处于静止状态；1s~2s内，木箱做加速运动，处于非平衡状态；2s~3s内木箱做匀速直线运动，木箱做匀速直线运动时，木箱受平衡力的作用。根据图乙可知2s~3s内木箱受到的推力为4N，此时木箱受到的摩擦力等于推力4N，由于滑动摩擦力与压力和接触面的粗糙程度有关，而加速运动过程中，接触面的粗糙程度和压力都不变，所以摩擦力不变，因此1s~2s内，木箱受到的摩擦力为4N。此时木箱受到的合力为
2．（2024·四川眉山·一模）弹簧测力计连接在两个相同木块之间，如图所示。用水平向左10N的力使整体一起在水平桌面做匀速直线运动。此时弹簧秤的读数 （选填“>”、“=”或“
