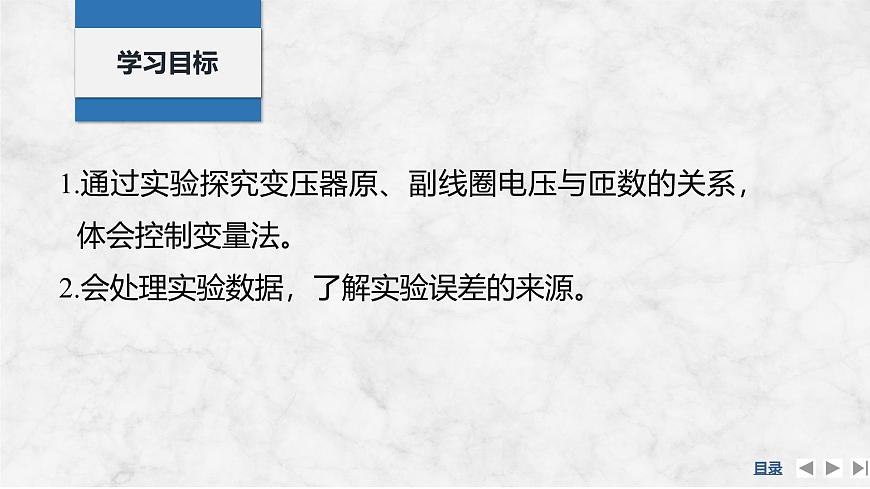

1.通过实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法。 2.会处理实验数据，了解实验误差的来源。

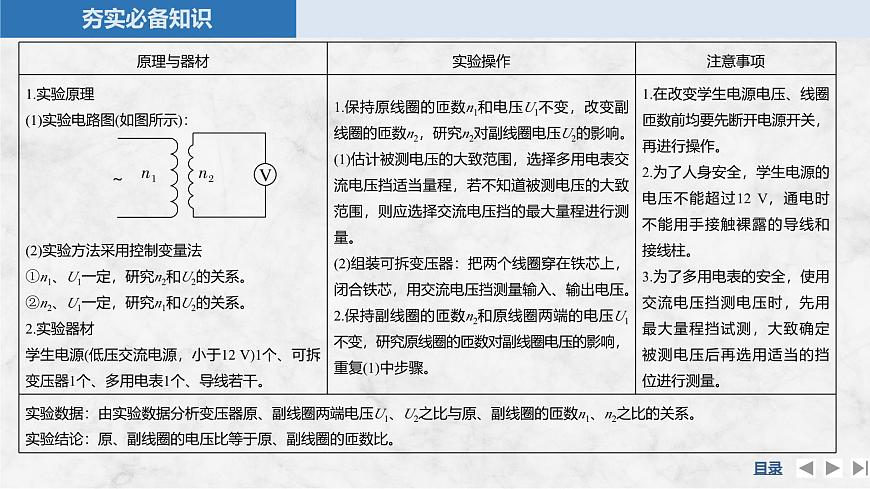

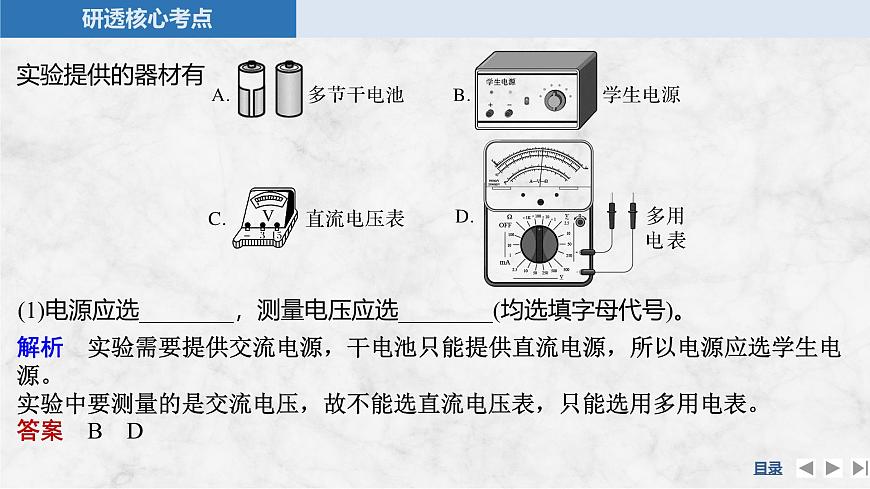

例1 某实验小组用如图1所示电路探究“变压器的电压与匝数的关系”，图中变压器为可拆变压器。
考点一　质点、参考系和位移
(1)电源应选________，测量电压应选________(均选填字母代号)。
解析　实验需要提供交流电源，干电池只能提供直流电源，所以电源应选学生电源。实验中要测量的是交流电压，故不能选直流电压表，只能选用多用电表。答案　B　D　
(2)若用匝数N1＝100匝和N2＝200匝的变压器做实验，在原线圈N1的两端分别加上2 V、4 V、6 V和8 V的电压，测量出副线圈两端的相应的电压，记录在下面的表格中。表格中第2次实验，副线圈上电压的示数如图2所示，电压量程为0～10 V交流电压挡，读数为________，并计算出此次实验U1∶U2＝________。
解析　电压量程为0～10 V交流电压挡，交流电压读数为7.80 V，则此次实验中U1∶U2＝1∶1.95。答案　7.80　1∶1.95　
(3)实验可得结论___________________________________________________________。
答案　在误差允许的范围内，理想变压器的原线圈与副线圈的电压之比等于线圈匝数之比　
(4)导致实验误差的原因可能是________。A.原线圈所加电压小B.变压器的铁芯漏磁C.变压器的铁芯产生涡流
解析　原线圈输入电压大小不会影响电压比和匝数比，故A错误；变压器的铁芯漏磁使得能量损耗，从而导致电压比与匝数比有差别，故B正确；变压器的铁芯产生涡流使得能量损耗，从而会导致电压比与匝数比有差别，故C正确。答案　BC
例2 (1)为探究变压器两个线圈的电压与匝数关系，张明同学设计了如图3所示的实验电路，操作步骤如下：
A.将原线圈与副线圈对调，重复以上步骤；B.将匝数较多的一组线圈接到学生电源的交流电源输出端上，另一个作为副线圈，接上小灯泡；C.闭合电源开关，用多用电表的交流电压挡分别测量原线圈和副线圈两端的电压；D.将两个线圈套到可拆变器的铁芯上；
①以上操作的合理顺序是________(填步骤前的字母代号)；②在实验中，当原线圈匝数n1＝1 600匝，副线圈匝数n2＝400匝时，若原线圈两端电压为8 V，则副线圈两端电压为2 V；原、副线圈对调后，原线圈两端电压为3 V，副线圈两端电压为12 V，那么可初步确定，变压器原、副线圈的电压U1、U2与原、副线圈匝数n1、n2的关系是________(填写字母关系式)。
③本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是________。A.控制变量法　B.等效替代法　C.整体隔离法
解析　①在探究变压器两个线圈的电压与匝数关系实验中，操作的合理顺序应该是DBCA。
③本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是控制变量法，故A正确。
1.有一个教学用的可拆变压器，其铁芯粗细一致，如图5甲所示。它有两个外观基本相同的线圈A、B(内部导线电阻率、横截面积相同)，线圈外部还可以再绕线圈。(1)某同学用多用电表的“×1”欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的a、b位置，则A线圈的电阻为________Ω，由此可推断____________(选填“A”或“B”)线圈的匝数较多。
(2)如果把该变压器看作理想变压器，现要测量A线圈的匝数，提供的器材有：一根足够长绝缘导线，一只多用电表和低压交流电源。请完成以下实验步骤：①用绝缘导线在线圈B上绕制n匝线圈；②将A线圈与低压交流电源相连接；③用多用电表的“交流电压”挡分别测量A线圈的输入电压UA和________(选填“绕制”或“B”)线圈的输出电压U；④则A线圈的匝数为________(用已知和测得量的符号表示)。
解析　(1)多用电表欧姆挡读数＝指针指示值×倍率。a的读数为24，倍率为“×1”，所以A线圈的电阻为24 Ω。根据电阻定律，导线越长，电阻越大，因为A的电阻比B大，所以A线圈匝数多。(2)③因为要测量A线圈匝数，所以要把A线圈与低压交流电源相连接。变压器输入、输出电压都是交变电压，所以要用交流电压挡测绕制线圈的输出电压U。
2.小华同学做了探究变压器线圈两端的电压与匝数关系的实验，请回答以下问题：(1)本实验中需要测量电压，则在如图6所示的器材中，应________。
A.选甲图中的器材B.选乙图中的器材C.都可以选D.都不能选
(2)小华在做本实验时，选择的原线圈为100匝，副线圈为200匝；他将原线圈接入学生电源中的交流电压“6 V”挡位，用合适的电表测量出副线圈的电压为13 V，则下列叙述可能符合实际情况的一项是________。A.变压器的铁芯没有闭合B.电压的测量出了问题C.副线圈实际匝数与标注的“200”不符，应该小于200匝D.学生电源实际输出电压大于标注的“6 V”(3)用匝数na＝100匝和nb＝200匝的变压器，实验测量数据如下表。
根据测量数据可判断连接电源的线圈是________(选填“na”或“nb”)。
答案　(1)A　(2)D　(3)nb解析　(1)由题图可知，甲图是多用电表，而乙图是电压表，实验需要测量交流电压，因此选用甲图器材，故A正确，B、C、D错误。
(3)根据题意，电压比与匝数比不相等，可知该变压器为非理想变压器，考虑到变压器有漏磁、铁芯发热、导线发热等因素影响，判断出U2为原线圈上电压大小，则接电源的是nb。
1.在“探究变压器原、副线圈电压与匝数的关系”的实验中，某同学利用可拆变压器来进行探究。可拆变压器能方便地从不同接线柱上选取不同匝数的线圈。(1)为了保证实验能够安全进行，下列说法正确的是________。A.实验中选取的电源为低压直流电源，电压不超过12 VB.因为电源为低压电源，通电时可以用手接触裸露的导线和接线柱C.连接好线路后可以先直接接通电路，根据电路的反应来确认电路是否连接正确或者排查电路故障D.为了保护交流电压表，测电压时先用最大量程挡试测
(2)在测量交流电源的电压时，用仪器测量的电压是交流电压的________(填“瞬时”“有效”或“最大”)值。(3)在该同学的实验报告中，已知电源连接的线圈匝数记录为n1匝，电源电压为U1。我们看到数据表格中某一列缺失的实验数据可能为________。
答案　(1)D　(2)有效　(3)B
解析　(1)实验中选取电源为低压交流电源，故A错误；即使电源为低压电源，通电时也不可以用手接触裸露的导线和接线柱，故B错误；连接好线路后要检查电路正确连接才可以通电，故C错误；为了保护交流电压表，测电压时先用最大量程挡试测，故D正确。(2)交流电压表测量的是交流电压的有效值。
2.一个教学用的简易变压器，两线圈的匝数未知，某同学想用所学变压器的知识测定两线圈的匝数。(1)为完成该实验，除了选用电压表、导线外，还需要选用低压________(填“直流”或“交流”)电源。(2)该同学在变压器铁芯上绕10匝绝缘金属导线C，然后将简易变压器的A、B两线圈依次接电源，用电压表分别测出线圈A、线圈B及线圈C两端的电压，记录在下面的表格中，则线圈A的匝数为________匝，线圈B的匝数为________匝。
(3)为减小线圈匝数的测量误差，你认为绕制线圈C的匝数应该________(填“多一些”“少一些”)更好。
答案　(1)交流　(2)400　190　(3)多一些解析　(1)需要选用低压交流电源。
3.(1)在“探究变压器原、副线圈电压与匝数的关系”的实验中，下列器材在实验中不必用到的有________。
(2)若在实验中用匝数N1＝400匝和N2＝800匝的变压器，对应的电压测量数据如表所示。根据测量数据，下列说法正确的是________。
A.N1一定是原线圈B.N2一定是原线圈C.N1可能是副线圈D.N2可能是副线圈
答案　(1)AC　(2)B解析　(1)该实验要用低压交流电源和交流电表，所以不需要干电池和滑动变阻器。故选A、C。
4.在“探究变压器线圈两端的电压与匝数的关系”实验中，李辉同学采用了如图1所示的可拆式变压器进行研究，图中各接线柱对应的数字表示倍率为“×100匝”的匝数。(1)本实验中，实验室有下列器材：A.可拆变压器(铁芯、两个已知匝数的线圈)B.条形磁铁C.多用电表D.直流电源E.开关、导线若干上述器材在本实验中不需要的有________(填器材序号)，本实验中还需用到的器材有________。
(2)实验中，电源接变压器原线圈“0”“8”接线柱，副线圈接“0”“4”接线柱，当副线圈所接电表的示数为4.0 V，若变压器是理想变压器，则原线圈的电压应为________。A.12.0 V　　B.10.0 V　　C.8.0 V　　D.2.0 V　　E.2.5 V
(3)组装变压器时，李辉同学没有将铁芯闭合，如图2所示，原线圈接8.0 V的学生电源，原、副线圈的匝数比为8∶1，副线圈两端接交流电压表，则交流电压表的实际读数可能是________。
A.0 V　　B.0.7 V　　C.1.0 V　　D.64.0 V(4)李辉同学观察实验室中一降压变压器的两个线圈的导线，发现导线粗细不同，结合以上实验结论，应将较细的线圈作为______线圈(填“原”或“副”)。
答案　(1)BD　低压交流电源　(2)C　(3)B　(4)原解析　(1)变压器的原理是互感现象，是原线圈磁场的变化在副线圈中产生感应电流，所以不需要外界的磁场，故不用条形磁铁；如果原线圈中通的是直流电源，则副线圈中不会有感应电流产生，故不用直流电源，需要用到低压交流电源，本实验中还需补充的器材是低压交流电源。
(4)理想变压器的输入功率等于输出功率，因为是降压变压器，所以副线圈的电压小于原线圈的电压，而功率又相等，所以副线圈的电流大于原线圈的电流，为了减少功率损失，根据电阻定律可知副线圈应用较粗的铜导线绕制，故应将较细的线圈作为原线圈。
