浙江省绍兴市第一中学2023-2024学年高二上学期期中考试技术（选考）试题（Word版附解析）

这是一份浙江省绍兴市第一中学2023-2024学年高二上学期期中考试技术（选考）试题（Word版附解析），文件包含浙江省绍兴市第一中学2023-2024学年高二上学期期中考试技术选考试题Word版含解析docx、浙江省绍兴市第一中学2023-2024学年高二上学期期中考试技术选考试题Word版无答案docx等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。

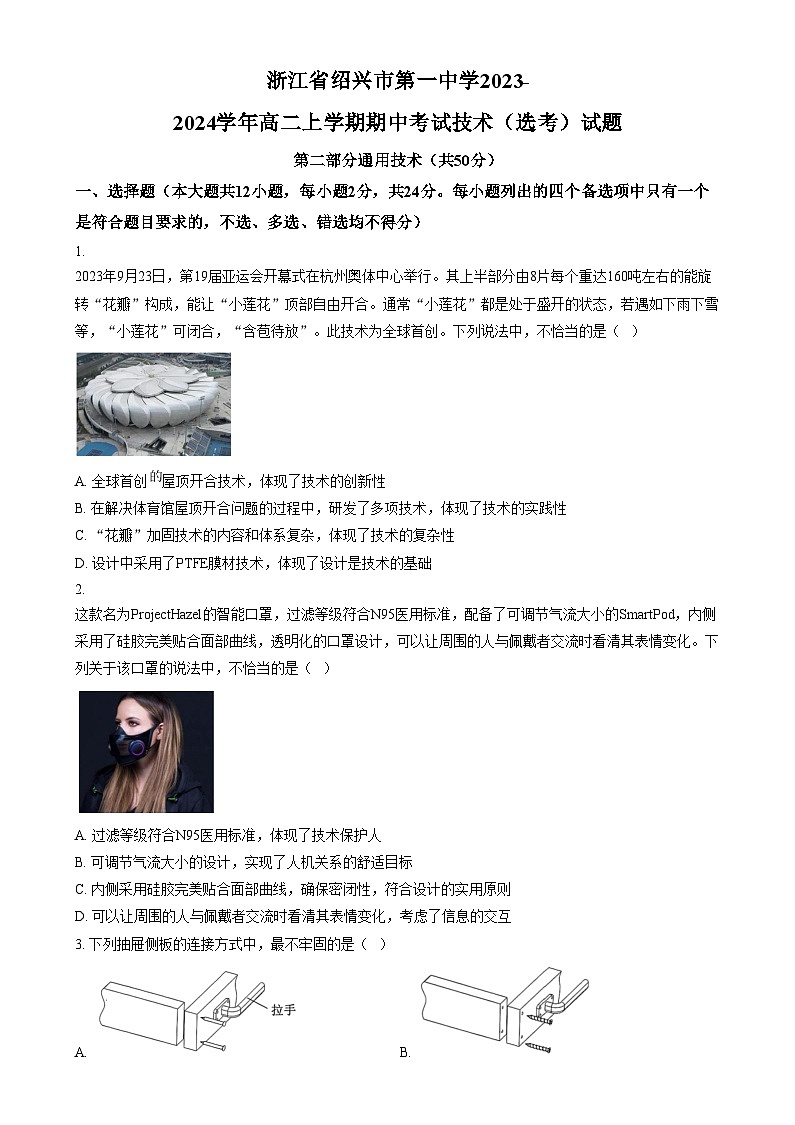

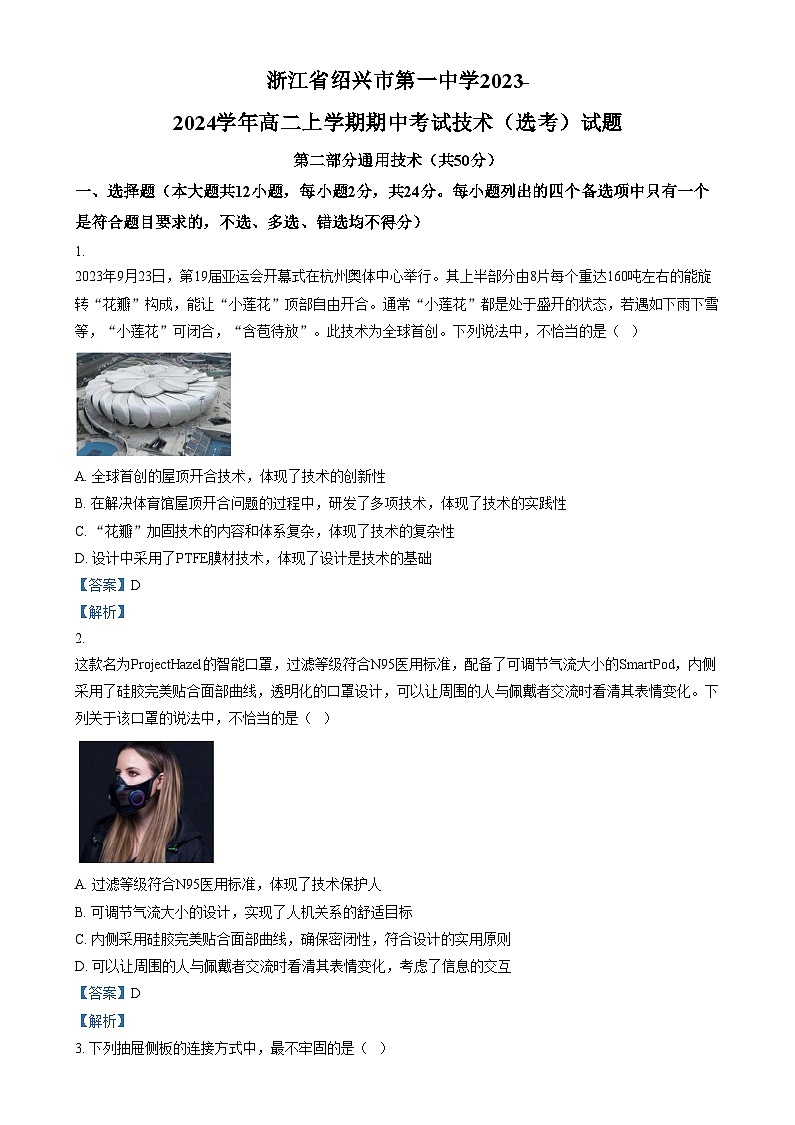

一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 2023年9月23日，第19届亚运会开幕式在杭州奥体中心举行。其上半部分由8片每个重达160吨左右的能旋转“花瓣”构成，能让“小莲花”顶部自由开合。通常“小莲花”都是处于盛开的状态，若遇如下雨下雪等，“小莲花”可闭合，“含苞待放”。此技术为全球首创。下列说法中，不恰当的是（ ）
A. 全球首创的屋顶开合技术，体现了技术的创新性
B. 在解决体育馆屋顶开合问题的过程中，研发了多项技术，体现了技术的实践性
C. “花瓣”加固技术的内容和体系复杂，体现了技术的复杂性
D. 设计中采用了PTFE膜材技术，体现了设计是技术的基础
【答案】D
【解析】
2. 这款名为PrjectHazel的智能口罩，过滤等级符合N95医用标准，配备了可调节气流大小的SmartPd，内侧采用了硅胶完美贴合面部曲线，透明化的口罩设计，可以让周围的人与佩戴者交流时看清其表情变化。下列关于该口罩的说法中，不恰当的是（ ）
A. 过滤等级符合N95医用标准，体现了技术保护人
B. 可调节气流大小的设计，实现了人机关系的舒适目标
C. 内侧采用硅胶完美贴合面部曲线，确保密闭性，符合设计的实用原则
D. 可以让周围的人与佩戴者交流时看清其表情变化，考虑了信息的交互
【答案】D
【解析】

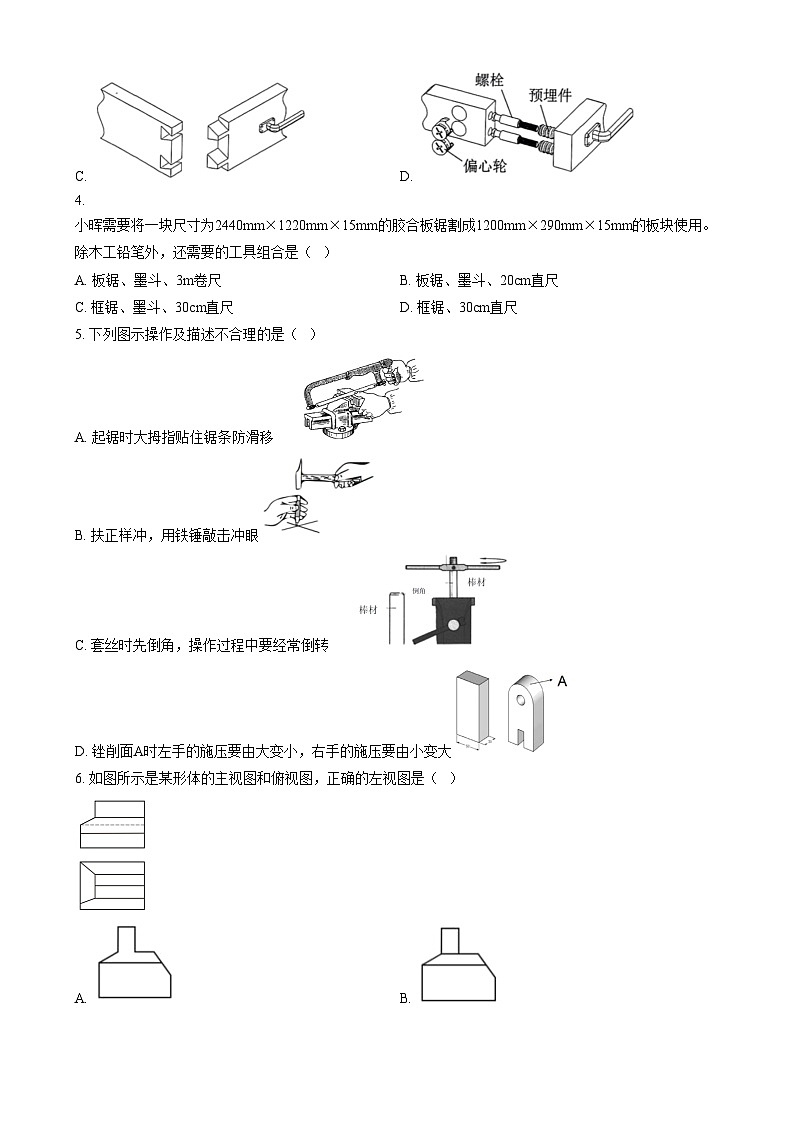

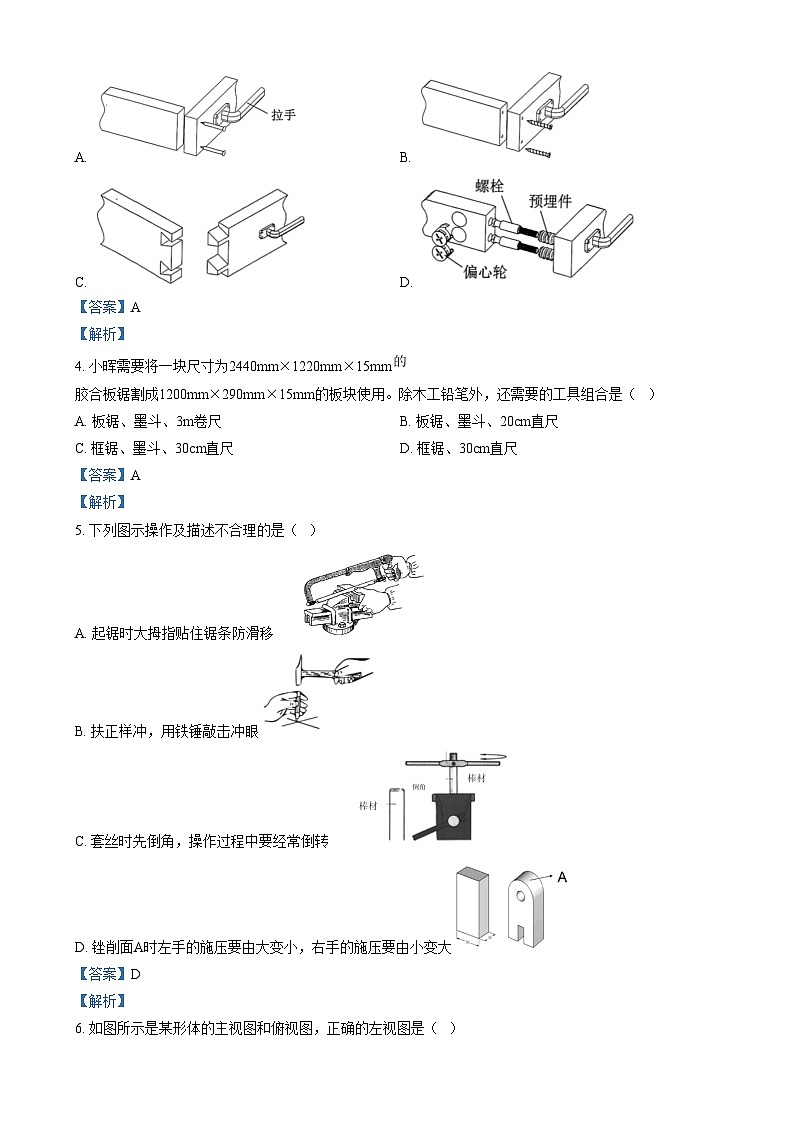

3. 下列抽屉侧板的连接方式中，最不牢固的是（ ）
A. B.
C. D.
【答案】A
【解析】
4. 小晖需要将一块尺寸为2440mm×1220mm×15mm胶合板锯割成1200mm×290mm×15mm的板块使用。除木工铅笔外，还需要的工具组合是（ ）
A. 板锯、墨斗、3m卷尺B. 板锯、墨斗、20cm直尺
C. 框锯、墨斗、30cm直尺D. 框锯、30cm直尺
【答案】A
【解析】
5. 下列图示操作及描述不合理的是（ ）
A. 起锯时大拇指贴住锯条防滑移
B. 扶正样冲，用铁锤敲击冲眼
C. 套丝时先倒角，操作过程中要经常倒转
D. 锉削面A时左手的施压要由大变小，右手的施压要由小变大
【答案】D
【解析】

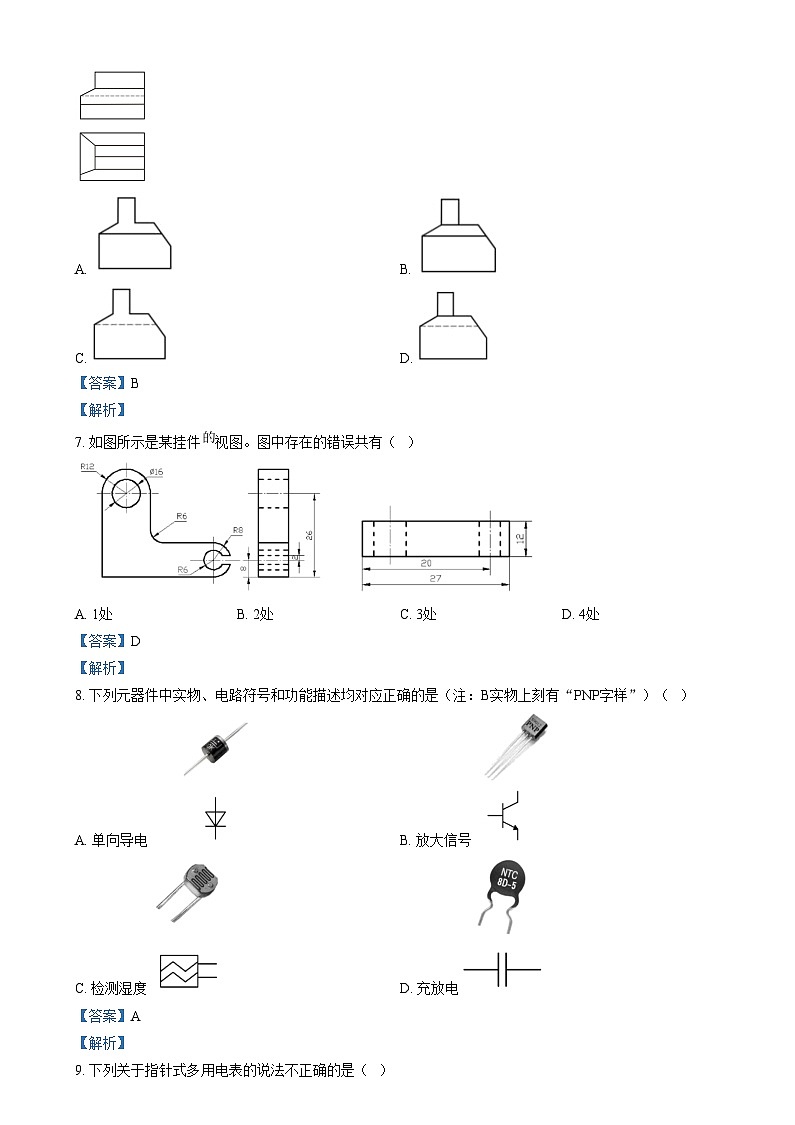

6. 如图所示是某形体的主视图和俯视图，正确的左视图是（ ）
A. B.
C. D.
【答案】B
【解析】

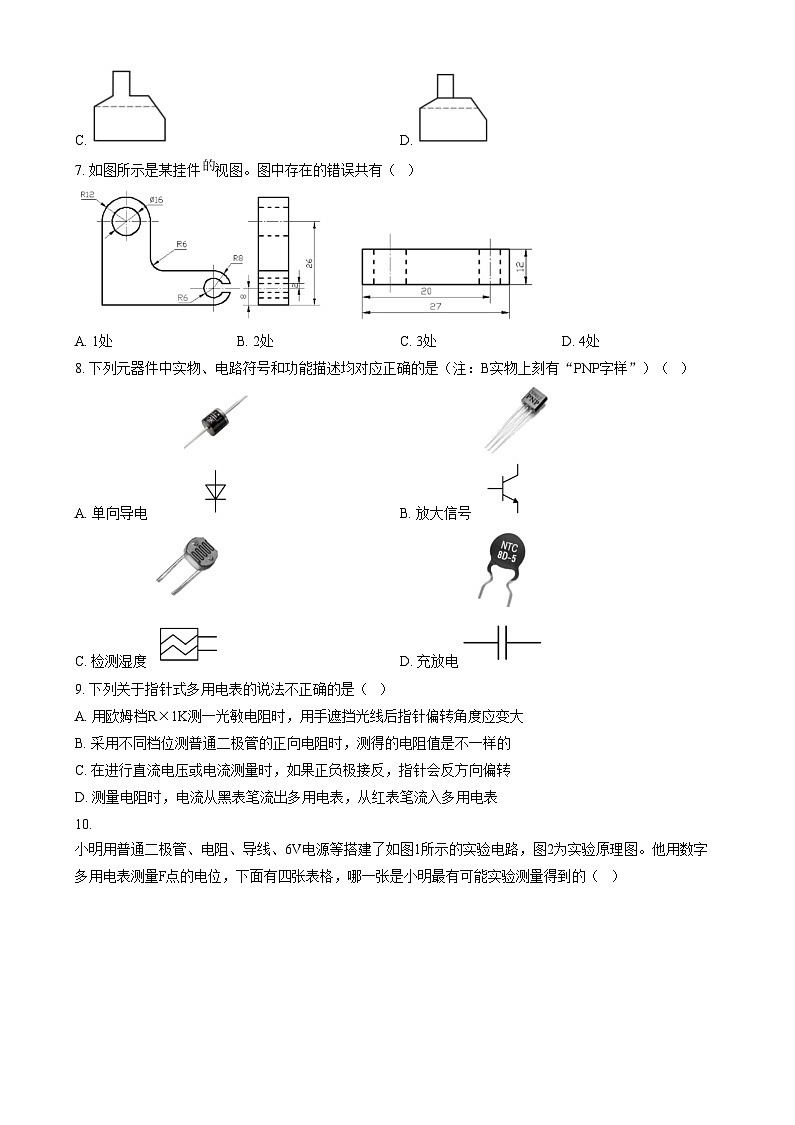

7. 如图所示是某挂件视图。图中存在的错误共有（ ）

A. 1处B. 2处C. 3处D. 4处
【答案】D
【解析】
8. 下列元器件中实物、电路符号和功能描述均对应正确的是（注：B实物上刻有“PNP字样”）（ ）
A. 单向导电 B. 放大信号
C. 检测湿度D. 充放电
【答案】A
【解析】
9. 下列关于指针式多用电表的说法不正确的是（ ）
A. 用欧姆档R×1K测一光敏电阻时，用手遮挡光线后指针偏转角度应变大
B. 采用不同档位测普通二极管的正向电阻时，测得的电阻值是不一样的
C. 在进行直流电压或电流测量时，如果正负极接反，指针会反方向偏转
D. 测量电阻时，电流从黑表笔流出多用电表，从红表笔流入多用电表
【答案】A
【解析】
10. 小明用普通二极管、电阻、导线、6V电源等搭建了如图1所示的实验电路，图2为实验原理图。他用数字多用电表测量F点的电位，下面有四张表格，哪一张是小明最有可能实验测量得到的（ ）
A. B.
C. D.
【答案】D
【解析】
11. 如图所示管电路，当可调电阻Rp滑片处于最下端时三极管V工作在放大状态，在向上移动滑片过程中，下列推断不合理的是（ ）
A. A1、V1读数变大B. A2读数变大
C. V2读数变大D. 三极管可能会进入饱和状态
【答案】C
【解析】
12. 小明使用性能相同的元器件搭建了如图甲、乙所示的光控电路，置于同一种光照条件下进行试验，随着环境光线越来越暗，下列分析正确的是（ ）
A. LED2比LED1先亮
B. 两个灯都亮了之后，M和N点电位逐渐升高
C. 两个灯都亮了之后，LED1的亮度不再变化，LED2的亮度逐渐变大
D. 当LED1与LED2的亮度不再变化时，LED1的亮度比LED2的亮度大
【答案】D
【解析】
二、非选择题（本大题共3小题，第13题8分，第14题10分，第15题8分，共26分。各小题中的“________”处填写合适选项的字母编号）
13. 如图所示是一款木质手柄的鱼形虾头多功能开瓶器，请根据图片及其描述完成以下任务：
（1）图中所标尺寸中，主要从人机关系角度考虑的是（单选）________
A. ①B. ②C. ③D. ④
（2）根据设计分析知识，下列设计主要是从“环境”角度考虑的是（单选）________
A. 构件2采用木材，使用舒适
B. 收起后体积小，便于存放
C. 具有开启红酒、啤酒和锯割小物件等功能
（3）小明想用一块大小合适的钢板加工构件1，要求圆孔的位置精确，则加工流程可以是：划线→________→划线→________→________→锉削；（A．划线；B．锯割；C．钻孔；D．锉削；E．弯折）；
（4）加工构件2木质手柄时，可能用到的工具是_______（多选）。
A. B. C. D.
【答案】（1）B （2）B
（3） ①. E ②. C ③. B （4）ABD
【解析】
14. 小明看到爷爷进出家门时站着换鞋子很不方便，于是想在狭小的门口玄关处设计一条安装在墙面的壁挂式可折叠鞋凳。小明找到一块木板（如图所示）作为凳面，经测量木板尺寸长、宽为380mm×380mm，左右侧的转轴尺寸为φ12mm×15mm，转轴中心间距为70mm。请你帮助小明设计凳面和墙面之间的连接件，要求如下：
A.与凳面连接，且能牢固固定在墙面上；
B.不坐时凳面可向上翻转，可靠地与墙壁平行，使用时凳面水平，强度好；
C.凳面上翻、下放方便快捷；
D.主要材料采用4mm厚的钢板，辅助材料自选。
请完成以下任务：
（1）制订设计方案前，需要明确设计的限制因素，以下因素中属于设计限制因素的是（多选）________
A. 使用的材料B. 可折叠换鞋凳的可推广性C. 安装的高度D. 设计者的技术能力E. 连接的强度
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程；
（3）在设计草图上标注主要尺寸；
（4）将连接件安装到墙壁上，宜选用（单选）________。
A. B. C. D.
【答案】（1）ADE （2）与凳面连接、能牢固固定在墙面上；凳面可向上翻转，可靠地与墙壁平行；使
用时凳面水平强度好
（3）孔直径φ12，圆心距70 其他酌情给分 （4）A
【解析】
15. 如图所示是小明设计的简易温度报警装置，实现当温度上升到设定值时，蜂鸣器HA报警。电路中的二极管和三极管属于硅材料型。按照设计电路进行组装后发现，当温度达到报警设定值时，蜂鸣器HA不报警。于是小明用多用电表测量电路，测得a、b和c三点的电位分别是0.21V，1.42V和1.92V，流经c点的电流为5mA。
（1）Rp上标有“104”，则其为（单选）________
A. 104Ω的定值电阻B. 100000Ω的定值电阻
C. 最大阻值为104Ω的可变电阻D. 最大阻值为100000Ω的可变电阻
（2）按照设计功能，Rt应选用（单选）________
A. 正系数热敏电阻B. 负系数热敏电阻
（3）根据数据，此时三极管V1工作________状态；V2工作在________状态（A.截止；B.放大；C.饱和）
（4）小明查阅该蜂鸣器HA参数，其正常工作电压：2~5VDC，正常工作电流：10~20mA。结合所测数据，以下措施有可能使电路实现原设计功能的是（多选）________
A. 将R1换成更小的电阻B. 将R1换成更大的电阻
C. 将R2换成更小的电阻D. 将R2换成更大的电阻
E. 将R3换成更小的电阻F. 将R3换成更大的电阻
【答案】（1）D （2）A
（3） ①. A ②. B （4）AD
【解析】
