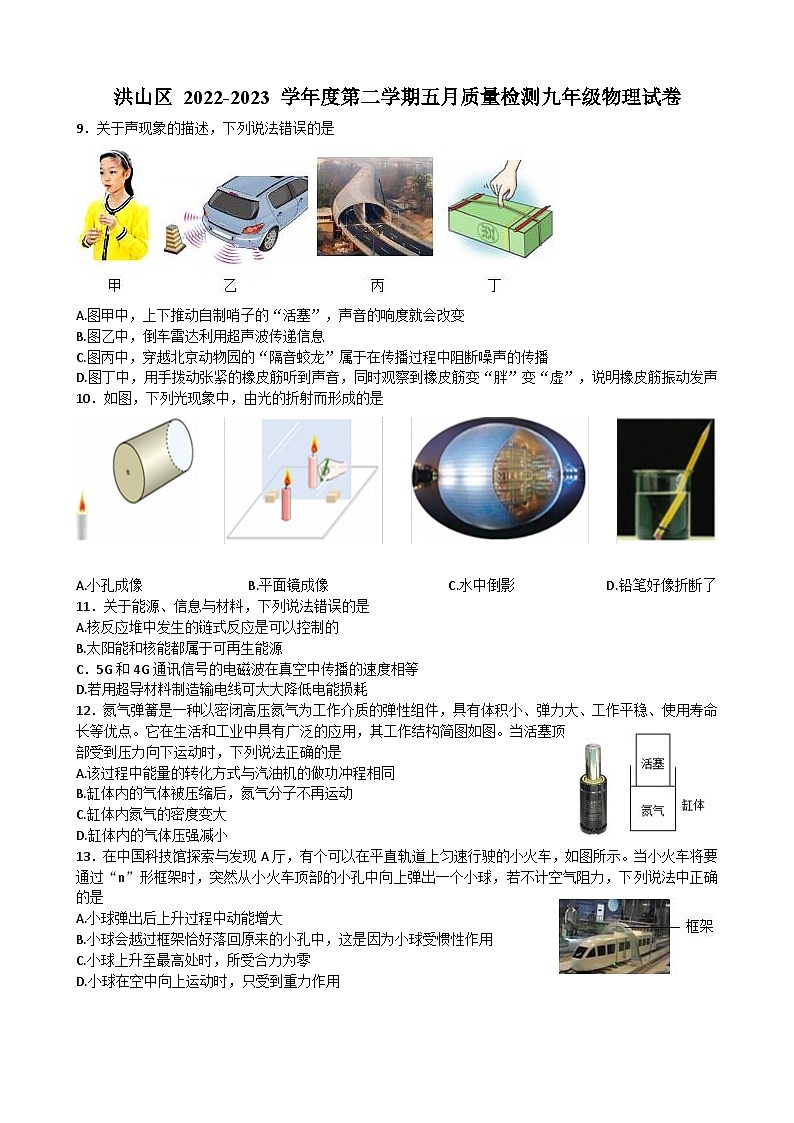

武汉市洪山区2022-2023学年度九年级下学期五月月考物理试题（word版）

这是一份武汉市洪山区2022-2023学年度九年级下学期五月月考物理试题（word版），共6页。

A.图甲中，上下推动自制哨子的“活塞”，声音的响度就会改变
B.图乙中，倒车雷达利用超声波传递信息
C.图丙中，穿越北京动物园的“隔音蛟龙”属于在传播过程中阻断噪声的传播
D.图丁中，用手拨动张紧的橡皮筋听到声音，同时观察到橡皮筋变“胖”变“虚”，说明橡皮筋振动发声
10．如图，下列光现象中，由光的折射而形成的是
A.小孔成像 B.平面镜成像 C.水中倒影 D.铅笔好像折断了
11．关于能源、信息与材料，下列说法错误的是
A.核反应堆中发生的链式反应是可以控制的
B.太阳能和核能都属于可再生能源
C．5G和4G通讯信号的电磁波在真空中传播的速度相等
D.若用超导材料制造输电线可大大降低电能损耗
12．氮气弹簧是一种以密闭高压氮气为工作介质的弹性组件，具有体积小、弹力大、工作平稳、使用寿命长等优点。它在生活和工业中具有广泛的应用，其工作结构简图如图。当活塞顶部受到压力向下运动时，下列说法正确的是
A.该过程中能量的转化方式与汽油机的做功冲程相同
B.缸体内的气体被压缩后，氮气分子不再运动
C.缸体内氮气的密度变大
D.缸体内的气体压强减小
13．在中国科技馆探索与发现A厅，有个可以在平直轨道上匀速行驶的小火车，如图所示。当小火车将要通过“n”形框架时，突然从小火车顶部的小孔中向上弹出一个小球，若不计空气阻力，下列说法中正确的是
A.小球弹出后上升过程中动能增大
B.小球会越过框架恰好落回原来的小孔中，这是因为小球受惯性作用
C.小球上升至最高处时，所受合力为零
D.小球在空中向上运动时，只受到重力作用

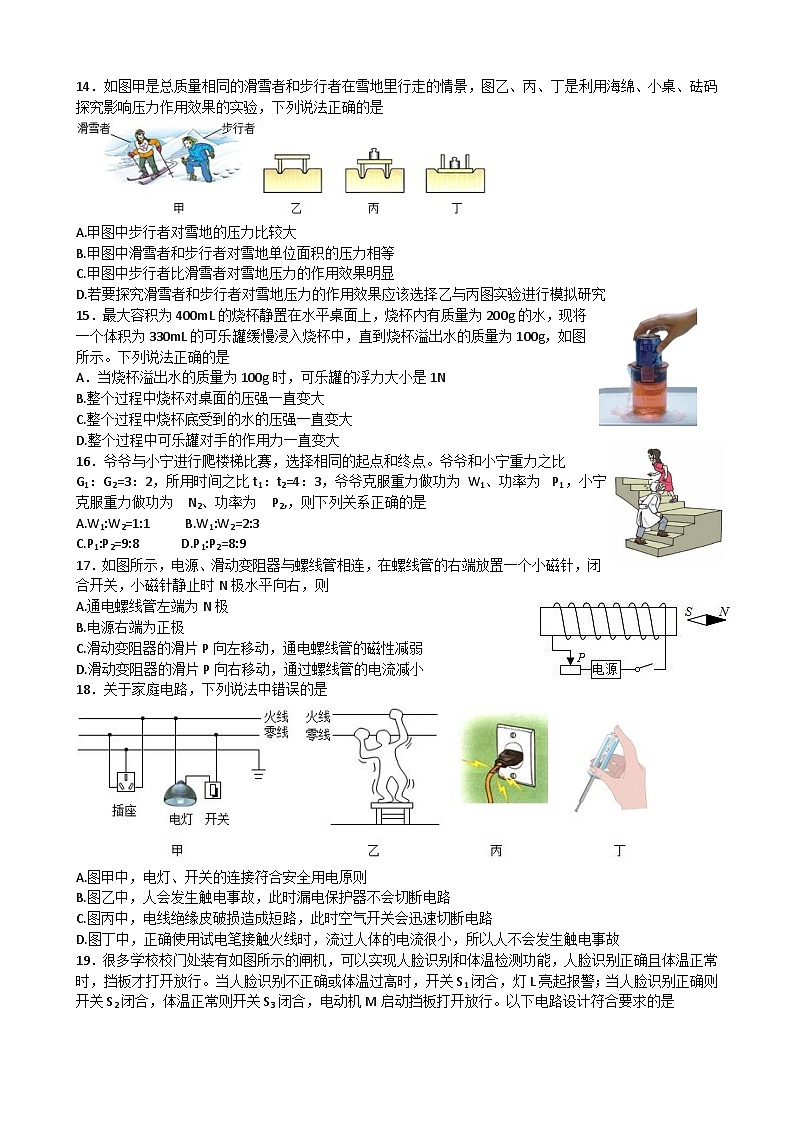

14．如图甲是总质量相同的滑雪者和步行者在雪地里行走的情景，图乙、丙、丁是利用海绵、小桌、砝码探究影响压力作用效果的实验，下列说法正确的是
A.甲图中步行者对雪地的压力比较大
B.甲图中滑雪者和步行者对雪地单位面积的压力相等
C.甲图中步行者比滑雪者对雪地压力的作用效果明显
D.若要探究滑雪者和步行者对雪地压力的作用效果应该选择乙与丙图实验进行模拟研究
15．最大容积为400mL的烧杯静置在水平桌面上，烧杯内有质量为200g的水，现将一个体积为330mL的可乐罐缓慢浸入烧杯中，直到烧杯溢出水的质量为100g，如图所示。下列说法正确的是
A．当烧杯溢出水的质量为100g时，可乐罐的浮力大小是1N
B.整个过程中烧杯对桌面的压强一直变大
C.整个过程中烧杯底受到的水的压强一直变大
D.整个过程中可乐罐对手的作用力一直变大
16．爷爷与小宁进行爬楼梯比赛，选择相同的起点和终点。爷爷和小宁重力之比
G1：G2=3：2，所用时间之比t1：t2=4：3，爷爷克服重力做功为W1、功率为P1，小宁克服重力做功为N2、功率为P2,，则下列关系正确的是
A.W1:W2=1:1 B.W1:W2=2:3
C.P1:P2=9:8 D.P1:P2=8:9
17．如图所示，电源、滑动变阻器与螺线管相连，在螺线管的右端放置一个小磁针，闭合开关，小磁针静止时N极水平向右，则
A.通电螺线管左端为N极
B.电源右端为正极
C.滑动变阻器的滑片P向左移动，通电螺线管的磁性减弱
D.滑动变阻器的滑片P向右移动，通过螺线管的电流减小
18．关于家庭电路，下列说法中错误的是
A.图甲中，电灯、开关的连接符合安全用电原则
B.图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C.图丙中，电线绝缘皮破损造成短路，此时空气开关会迅速切断电路
D.图丁中，正确使用试电笔接触火线时，流过人体的电流很小，所以人不会发生触电事故

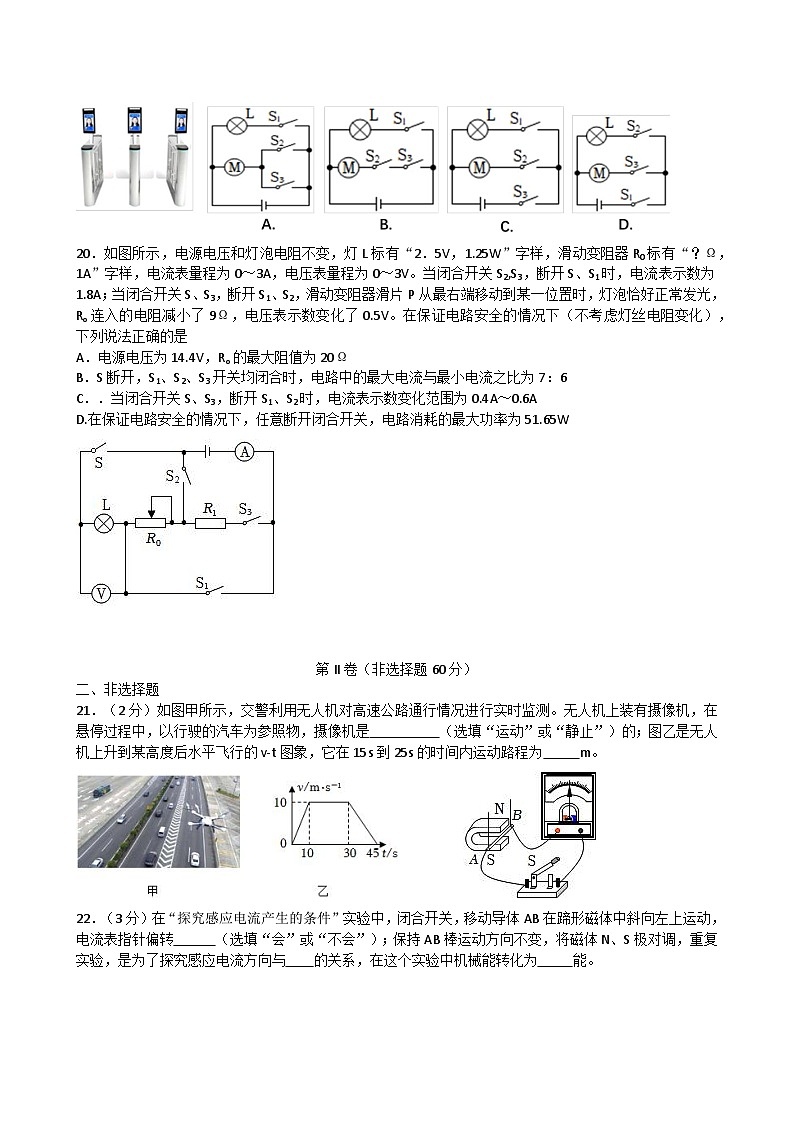

19．很多学校校门处装有如图所示的闸机，可以实现人脸识别和体温检测功能，人脸识别正确且体温正常时，挡板才打开放行。当人脸识别不正确或体温过高时，开关S1闭合，灯L亮起报警；当人脸识别正确则开关S2闭合，体温正常则开关S3闭合，电动机M启动挡板打开放行。以下电路设计符合要求的是
20．如图所示，电源电压和灯泡电阻不变，灯L标有“2．5V，1.25W”字样，滑动变阻器R0标有“？Ω，1A”字样，电流表量程为0～3A，电压表量程为0～3V。当闭合开关S2,S3，断开S、S1时，电流表示数为1.8A；当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，灯泡恰好正常发光，R连入的电阻减小了9Ω，电压表示数变化了0.5V。在保证电路安全的情况下（不考虑灯丝电阻变化），下列说法正确的是
A．电源电压为14.4V，R的最大阻值为20Ω
B．S断开，S1、S2、S3开关均闭合时，电路中的最大电流与最小电流之比为7：6
C．．当闭合开关S、S3，断开S1、S2时，电流表示数变化范围为0.4A～0.6A
D.在保证电路安全的情况下，任意断开闭合开关，电路消耗的最大功率为51.65W
第II卷（非选择题60分）
二、非选择题
21．（2分）如图甲所示，交警利用无人机对高速公路通行情况进行实时监测。无人机上装有摄像机，在悬停过程中，以行驶的汽车为参照物，摄像机是（选填“运动”或“静止”）的；图乙是无人机上升到某高度后水平飞行的v-t图象，它在15s到25s的时间内运动路程为m。

22．（3分）在“探究感应电流产生的条件”实验中，闭合开关，移动导体AB在蹄形磁体中斜向左上运动，电流表指针偏转 （选填“会”或“不会”）；保持AB棒运动方向不变，将磁体N、S极对调，重复实验，是为了探究感应电流方向与 的关系，在这个实验中机械能转化为 能。
23．（4分）在探究冰的熔化规律的实验中，烧杯中有300g适量的水，大试管中有100g碎冰，实验装置如图甲所示。
（1）他用温度计测量冰在加热过程中的温度时，主要步骤有：
A.将温度计的液泡与冰块充分接触，不要碰到试管；试管放到烧杯水中适当位置，不能碰到烧杯；
B.估测冰块熔化时的温度变化范围；
C.读取温度时，温度计的液泡仍和冰接触，并记录温度计的示数；
D.选择一支量程合适的温度计，观察温度计的量程和分度值。
上述步骤合理的顺序是（填字母序号）
（2）如图丙所示，第9min时，试管内的物质处于 （选填“固”、“液”或“固液共存”）
（3）不改变装置，他将冰全部熔化成水后继续用酒精灯加热，绘制了DE段，他在DE段 （选填“能”、“不能”）看到试管中的水沸腾。
（4）星期天小华在家烧水煮饺子，当水烧开准备下饺子时，妈妈提醒他锅里的水量少了点，于是小华又往锅里迅速加了一大碗水（水量比锅里少），用同样大的火直至将水再次烧开，下面能说明小华整个烧水过程中温度随时间变化的图象是。
（4分）小明做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的像，像是 （选填“放大”、“等大”或“缩小”）的；
（2）蜡烛、凸透镜和光屏的位置如图乙所示，保持蜡烛和凸透镜位置不变，将光屏向（选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）根据以上实验数据，下列说法正确的是
A.在图甲中，若将透镜的上半部分用不透明的纸板挡住，则光屏上仍有完整的像
B.在图乙中，移动光屏，使蜡烛成像清晰后，若将蜡烛和光屏位置对调，光屏上不能得到清晰的像
C．若将蜡烛放在光具座上40cm～50cm之间，调整光屏位置，就能在屏上得到正立放大的像
25．（4分）在“探究影响滑动摩擦力大小的因素”实验中。
（1）如图1的甲、乙、丙所示，用弹簧测力计沿水平方向分别拉动木块做 运动，甲、乙、丙对应的弹簧测力计示数分别为F1、F2、F3，则F1、F2、F3的大小关为 ;
（2）为了便于读数，将实验进行了改进，如图1丁所示，当对长木板的拉力F＝3N时， 弹簧测力计的示数为1.6N，木块A相对于地面静止且长木板B恰好做匀速直线运动，则木板B受到地面摩擦力的大小是 N；
（3）另一小组做了如图2所示的实验，水平地面上的物体C受到沿水平且方向不变的拉力的作用，F-t、v-t图象分别如图2所示，那么物体C在第5秒时受到的摩擦力是 N。
26．（6分）在“探究电流与电阻的关系”实验中：电源为两节新干电池串联。
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），要求：当滑动变阻器的滑片向左移动时，电路中的电流变大；
（2）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为 A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动。若滑动变阻器的规格为“20Ω，1A”，则为了完成实验连入电路中的定值电阻的最大阻值为 Ω。
（3）把5Ω和10Ω的电阻分别接入电路，控制电阻两端的电压不变，前后两次通过滑动变阻器的电流之比是 。若将5Ω的电阻接入电路时，电压表示数为U1，更换为15Ω的电阻后，立即闭合开关，电压表示数为U2，则U2 3U1（选填“大于”、“等于”或“小于”）。
27．（11分）如图甲是一种壶口处配有自动开合小壶盖，容积为1L的电水壶。
（1）如图乙，电水壶底部的导线连接装置有铜环①、铜环②和铜柱③。经测试发现：
①、②之间是绝缘的，②、③之间常温下有十几欧姆的电阻，则与水壶金属外壳相连的装置是 （选填“铜环①”、“铜环②”或“铜柱③”）。
（2）电水壶的加热功率为1000W，在一个标准大气压下，该电热壶正常工作，将一满壶初温为30℃的水烧开，此过程中电热壶的效率为70％，请计算烧开一壶水需要的加热时间。
（3）图丙是自动开合小壶盖简化侧视图，OA是小壶盖，C是其重力作用点，请在图丙中画出小壶盖重力的力臂。B是小壶盖的配重。OB是配重柄。AOB能绕固定点O自由转动，小壶盖质量为4g,OA=3cm,OC=1.4cm，OB＝1cm，∠AOB＝135°。要求倒水时，壶身最多倾斜45°，小壶盖便自动打开；壶身竖直时，小壶盖在水平位置自动闭合。求配重B的质量取值范围。（配重柄的质量和O点处摩擦均忽略不计，）。
