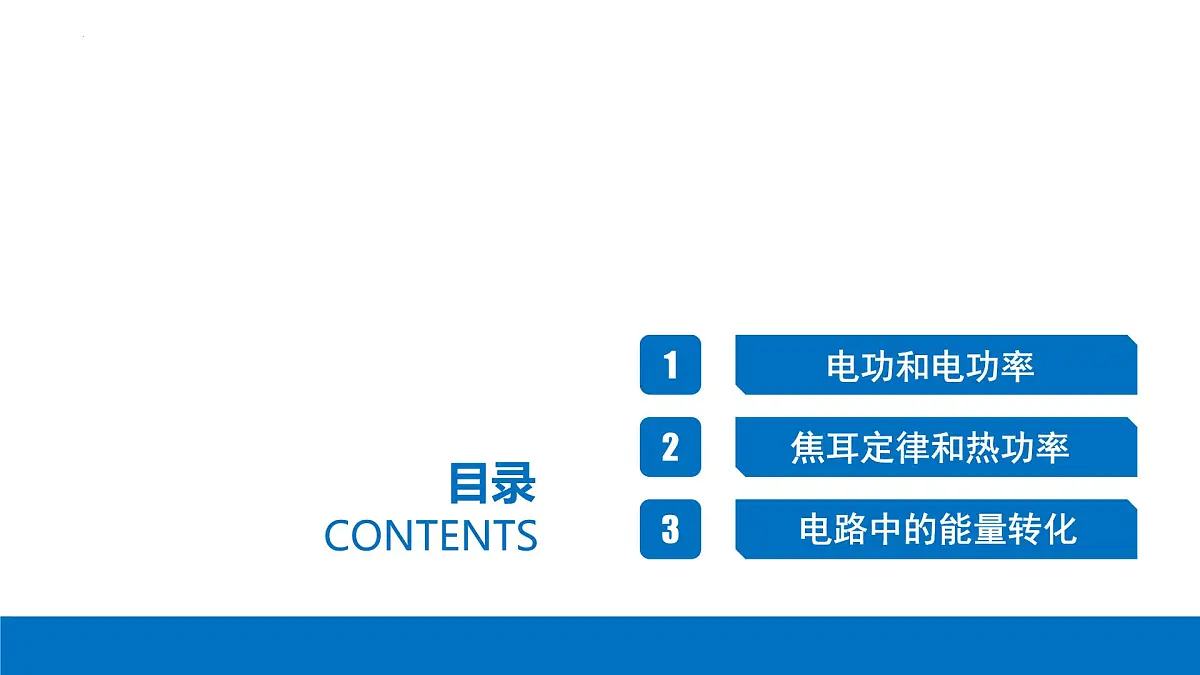

这是一份高中人教版 (2019)电路中的能量转化教学演示ppt课件，共21页。PPT课件主要包含了电功和电功率，焦耳定律和热功率，电路中的能量转化，新课导入，一电功和电功率，2表达式，电功率，练一练，二焦耳定律和热功率，焦耳定律等内容，欢迎下载使用。

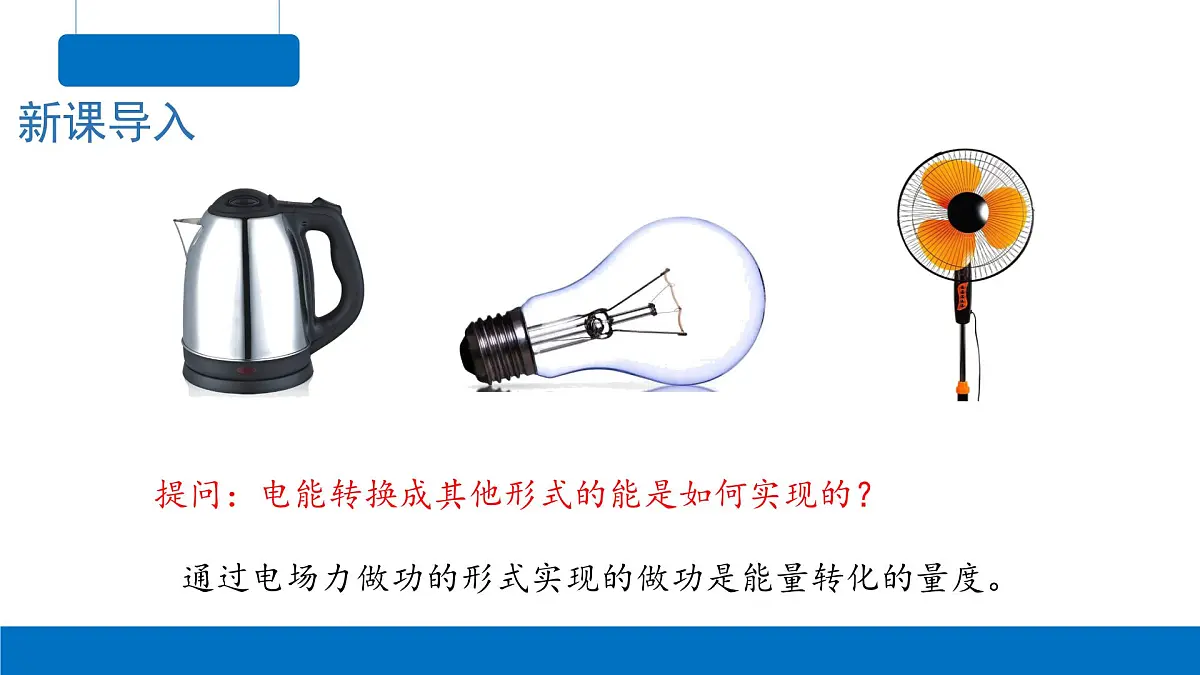

提问：电能转换成其他形式的能是如何实现的？
通过电场力做功的形式实现的做功是能量转化的量度。

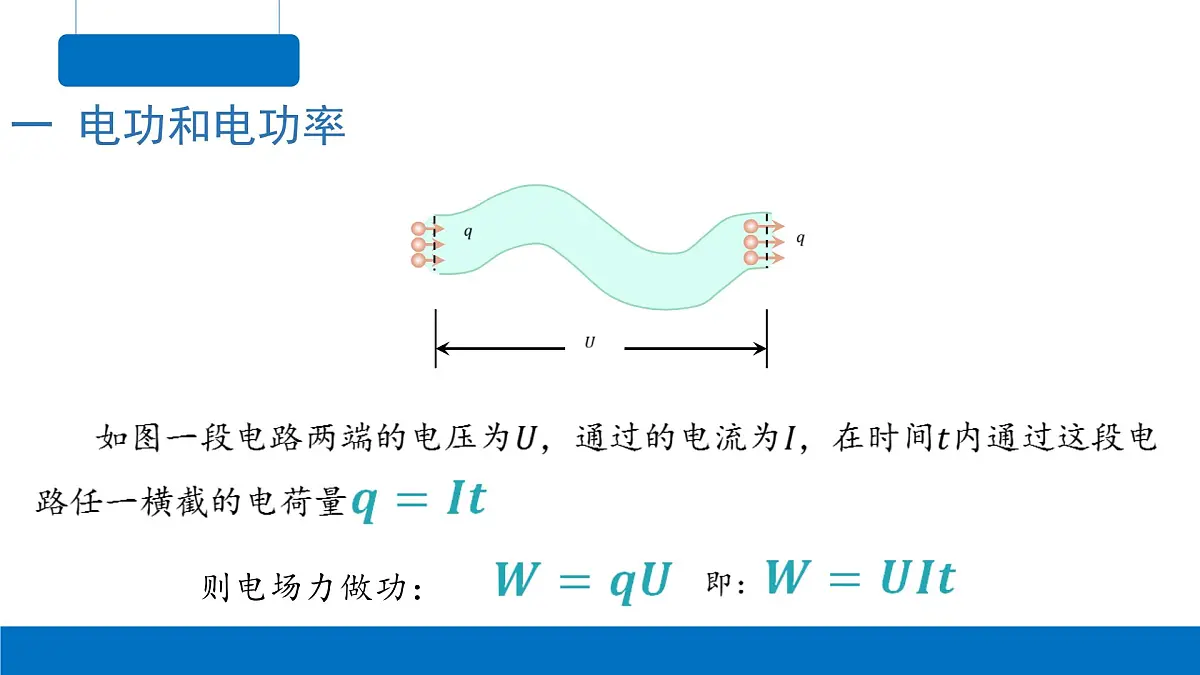

则电场力做功：　　　　　　　

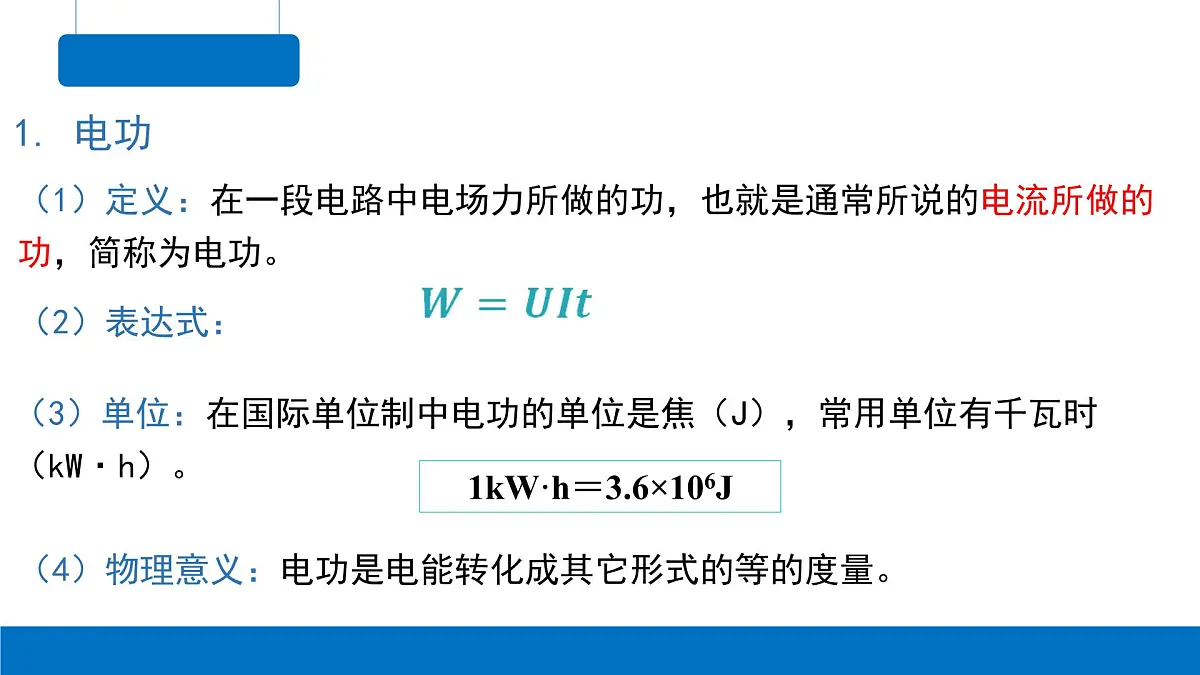

（1）定义：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功。
（3）单位：在国际单位制中电功的单位是焦（J），常用单位有千瓦时（kW·h）。
1kW·h＝3.6×106J
（4）物理意义：电功是电能转化成其它形式的等的度量。

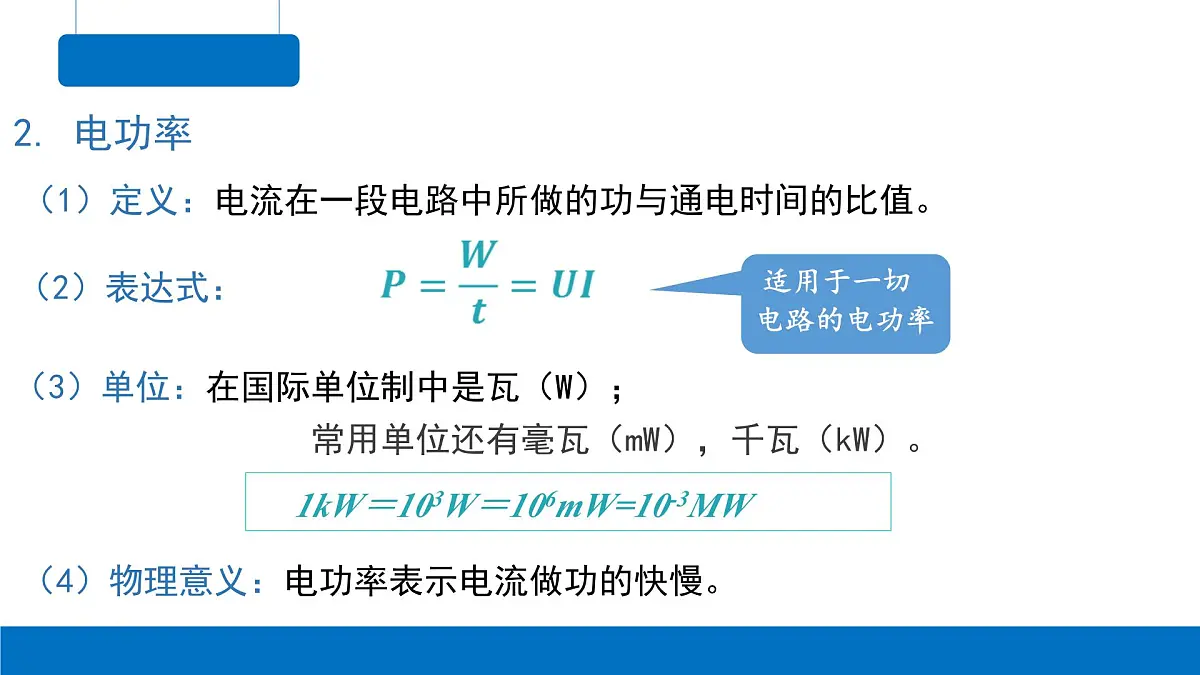

（1）定义：电流在一段电路中所做的功与通电时间的比值。
（3）单位：在国际单位制中是瓦（W）； 常用单位还有毫瓦（mW），千瓦（kW）。
（4）物理意义：电功率表示电流做功的快慢。
　1kW＝103W＝106mW=10-3MW
适用于一切电路的电功率

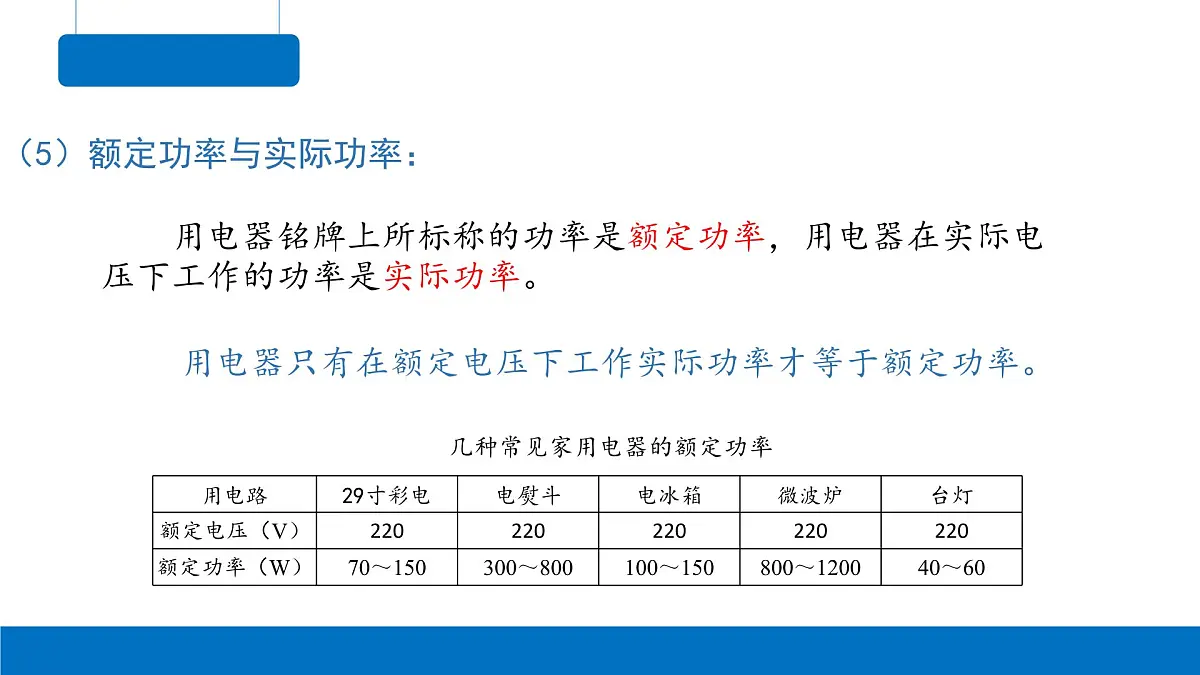

（5）额定功率与实际功率：
几种常见家用电器的额定功率
用电器铭牌上所标称的功率是额定功率，用电器在实际电压下工作的功率是实际功率。
用电器只有在额定电压下工作实际功率才等于额定功率。

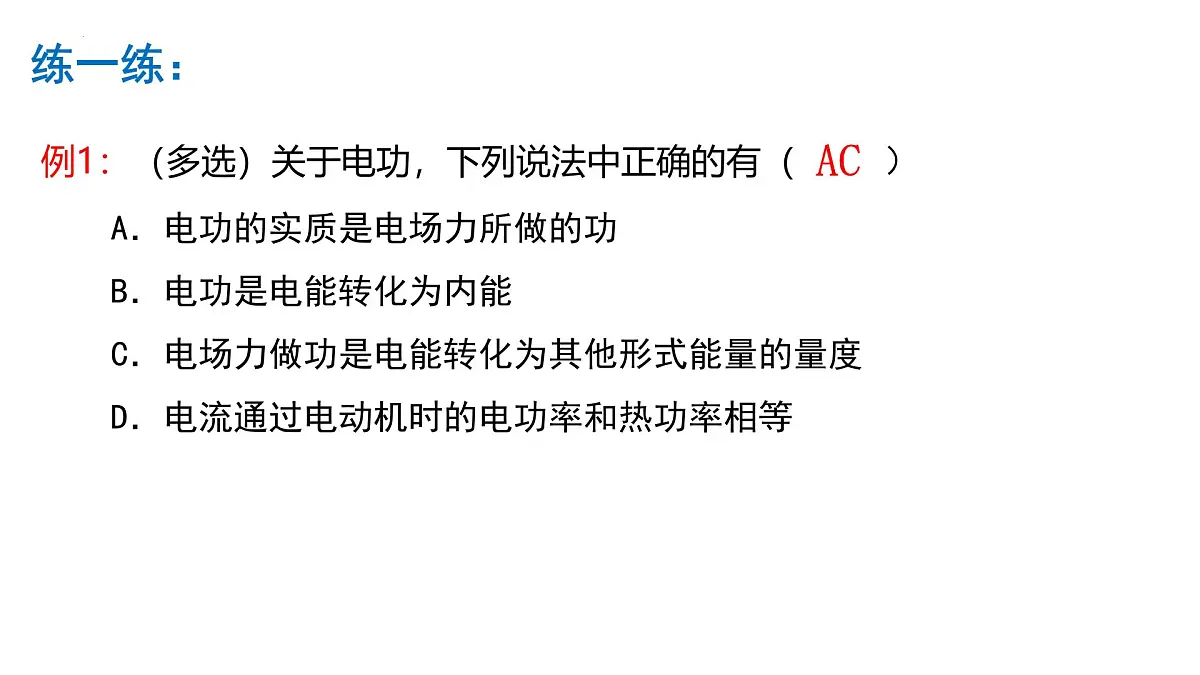

例1：（多选）关于电功，下列说法中正确的有（ ） A．电功的实质是电场力所做的功 B．电功是电能转化为内能 C．电场力做功是电能转化为其他形式能量的量度 D．电流通过电动机时的电功率和热功率相等
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。 ——焦耳定律
如图电流通过过电热水器中的电热元件做功时，电能全部转化为内能。即：
（1）内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。
（3）适用范围：焦耳定律适用于纯电阻电路，也适用于非纯电阻电路中焦耳热的计算。
（4）物理意义：电流的热效应实际上是电流做功中电能转化为内能的那一部分。
（1）定义：单位时间内电流通过导体发热的功率。
（3）物理意义：电能转化为内能的功率。
用于计算电路中的热功率
例2：（多选）对计算任何用电器的电功率都适用的公式是（ ）
电流做功的过程，是电能转化为其他形式能量的过程。
例3：一个电动机，线圈电阻是0.4Ω，当它两端所加的电压为220V时，通过的电流是5A。这台电动机发热的功率与对外做功的功率各是多少？
解：电动机发热的功率为
电动的对外做功的功率为
除电阻外还包括能把电能转化为其他形式的能的用电器
电流做功全部转化为内能
电流做功转化为内能和其他形式的能量
3．纯电阻电路及非纯电阻电路中电功和电热的关系
1.试根据串、并联电路的电流、电压特点 推导：串联电路和并联电路各导体消耗的电功 率与它们的电阻有什么关系？
2.电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干以后的保温状态。图是电饭锅的电路图， R1是电阻， R2是加热用的电阻丝。（1）自动开关S 接通和断开时，电饭锅分别处于哪种状态？说明理由。（2）要使电饭锅在保温状态下的功率是加 热状态的一半， R1 ：R2 应该是多少？
3.四个定值电阻连成图所示的电路。 RA 、RC 的规格为“10 V 4 W”，RB 、RD 的规格为“10 V 2 W ”。请按消耗功率大小的顺序排列这四个定值电阻，并说明理由。
4.如图，输电线路两端的电压 U为220 V，每条输电线的电阻R为5 Ω,电热水器A的电阻RA为30 Ω。求电热水器A 上的电压和它消耗的功率。如果再并联一个电阻RB 为40 Ω 的电热水壶 B ，则电热水器和电热水壶消耗的功率各是多少？
