考试时间75分钟，满分100分
一、单项选择题：本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．

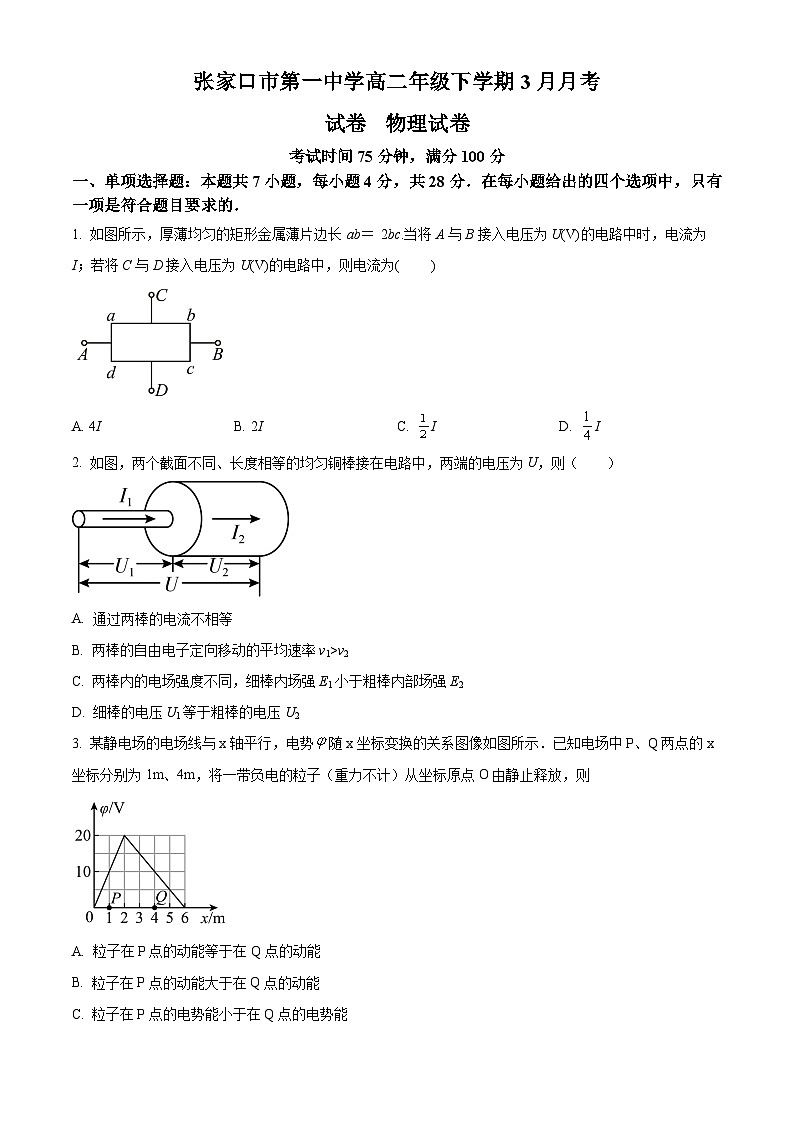

1. 如图所示，厚薄均匀的矩形金属薄片边长 ab＝ 2bc.当将A与B接入电压为U(V)的电路中时，电流为I；若将C与D接入电压为U(V)的电路中，则电流为( )
A. 4IB. 2IC. ID. I
2. 如图，两个截面不同、长度相等的均匀铜棒接在电路中，两端的电压为U，则（ ）
A. 通过两棒的电流不相等
B. 两棒的自由电子定向移动的平均速率v1>v2
C. 两棒内的电场强度不同，细棒内场强E1小于粗棒内部场强E2
D. 细棒的电压U1等于粗棒的电压U2
3. 某静电场的电场线与x轴平行，电势随x坐标变换的关系图像如图所示．已知电场中P、Q两点的x坐标分别为1m、4m，将一带负电的粒子（重力不计）从坐标原点O由静止释放，则
A. 粒子在P点的动能等于在Q点的动能
B. 粒子在P点的动能大于在Q点的动能
C. 粒子在P点的电势能小于在Q点的电势能
D. 粒子在P点的电势能大于在Q点的电势能

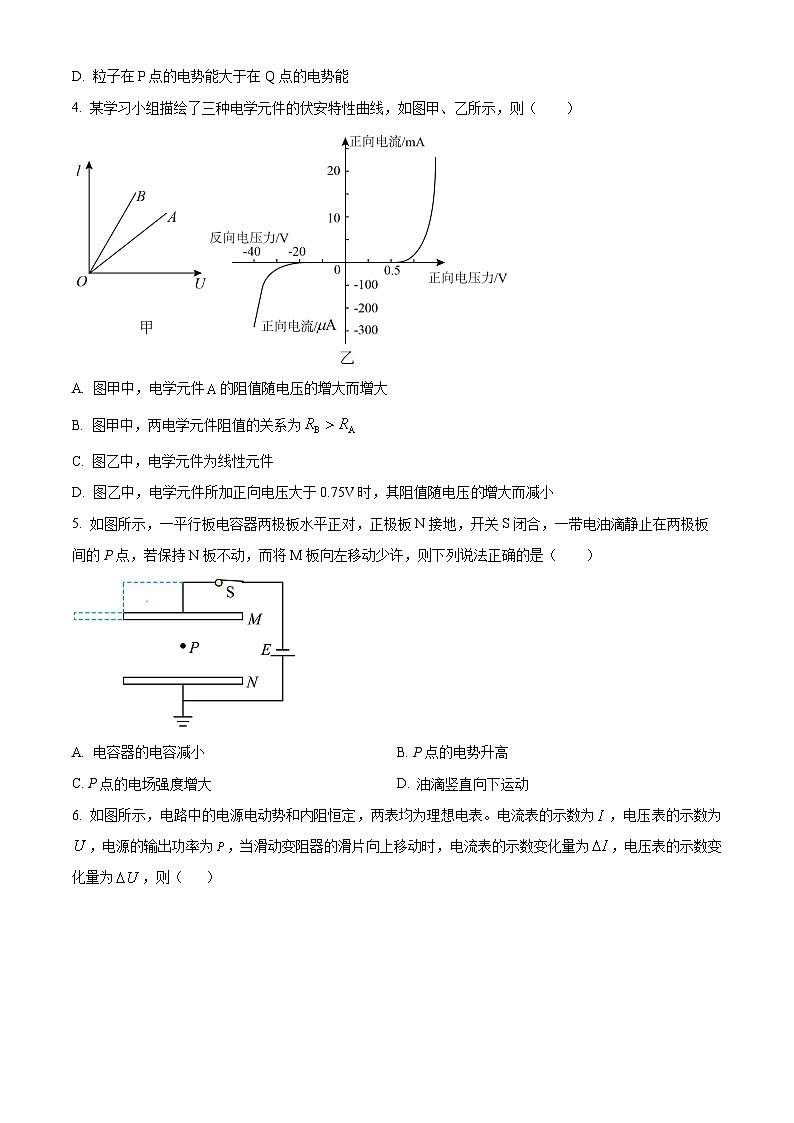

4. 某学习小组描绘了三种电学元件的伏安特性曲线，如图甲、乙所示，则（ ）
A. 图甲中，电学元件的阻值随电压的增大而增大
B. 图甲中，两电学元件阻值的关系为
C. 图乙中，电学元件为线性元件
D. 图乙中，电学元件所加正向电压大于0.75V时，其阻值随电压增大而减小
5. 如图所示，一平行板电容器两极板水平正对，正极板N接地，开关S闭合，一带电油滴静止在两极板间的P点，若保持N板不动，而将M板向左移动少许，则下列说法正确的是（ ）

A. 电容器的电容减小B. P点的电势升高
C. P点的电场强度增大D. 油滴竖直向下运动
6. 如图所示，电路中的电源电动势和内阻恒定，两表均为理想电表。电流表的示数为，电压表的示数为，电源的输出功率为，当滑动变阻器的滑片向上移动时，电流表的示数变化量为，电压表的示数变化量为，则（ ）
A. 变小、变小B. 变大C. 变大D. 变大
7. 如图所示，偏转电场可看作匀强电场，极板间电压为，极板长度为，间距为。电子由静止开始经加速电场加速后。沿平行于极板的方向射入偏转电场，并从另一侧射出。已知电子质量为，电荷量为，加速电场电压为，忽略电子所受重力。电子射入偏转电场时的初速度和从偏转电场射出时沿垂直板面方向的偏转距离分别是（ ）
A. ，B. ，
C. ，D. ，
二、多项选择题：本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有两个或两个以上选项符合题目要求．全都选对的得6分，选对但不全的得3分，有选错的得0分．
8. 在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点电场强度大小相等的是（ ）
A. 甲图中与点电荷等距的a、b两点
B. 乙图中两等量异种点电荷连线的中垂线上与连线等距的a、b两点
C. 丙图中两等量同种点电荷连线的中垂线上与连线等距的a、b两点
D. 丁图中非匀强电场中的a、b两点
9. 如图所示，双量程电压表由表头G和两个电阻串联而成。已知该表头的内阻Rg＝500Ω，满偏电流Ig＝1mA。下列说法正确的是（ ）
A. 表头G的满偏电压为500V
B. 使用a、b两个端点时，其量程比使用a、c两个端点时大
C. 使用a、b两个端点时，若量程为0~10V，则R1为9.5kΩ
D. 使用a、c两个端点时，若量程为0~100V，则（R1＋R2）为99.5kΩ
10. 如图所示，螺线管中通有电流，如果在图中的a、b、c三个位置上各放一个小磁针，其中a在螺线管内部，则
A. 放在a处的小磁针的N极向左
B. 放在b处的小磁针的N极向右
C. 放在c处的小磁针的S极向右
D. 放在a处的小磁针的N极向右
三、非选择题：本题共5小题，共54分．
11.
（1）某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图甲和乙所示。该工件的直径为______cm，高度为______mm。
（2）在使用多用电表测量时，指针的位置如图a所示，若选择开关拨至“”挡，则测量的结果为______；若选择开关拨至“50mA”挡，则测量结果为______mA。
12. 在测定金属电阻率的实验中，所用金属电阻丝的电阻约为30Ω．现通过以下实验测量该电阻丝的电阻率
(1)用螺旋测微器测出电阻丝的直径为d．
(2)实验中能提供的器材有开关、若干导线及下列器材：
电压表Vl（量程0～3V，内阻约3kΩ）
电压表V2（量程0～15V，内阻约15kΩ）
电流表Al（量程0～100mA，内阻约5Ω）
电流表A2（量程0～0.6A，内阻约0.1Ω）
滑动变阻器R1（0～5Ω）
滑动变阻器R2（0～1kΩ）
电源E（电动势为4.5V，内阻不计）
为了便于调节电路并能较准确地测出电阻丝的阻值，电流表应选__________，滑动变阻器应选__________。
(3)如图所示，将电阻丝拉直后两端固定在刻度尺两端的接线柱a和b上，刻度尺的中间有一个可沿电阻丝滑动的触头，触头的另一端为接线柱c，当用手按下触头时，触头才与电阻丝接触，触头的位置可在刻度尺上读出．实验中改变触头与电阻丝接触的位置，并移动滑动变阻器的滑片，使电流表示数I保持不变，分别测量出多组接入电路中电阻丝的长度L与对应的电压U。请在下图中完成实验电路的连接，（ ）部分已连好的线不能改动．(要求：能改变电阻丝的测量长度和进行多次测量)
(4)利用测量数据画出U—L图线，如图所示，其中（，)是U-L图线上的一个点的坐标．根据U—L图线，用电阻丝的直径d、电流I和坐标（，)计算得出电阻丝的电阻率ρ=__________。
13. (1)利用电流表和电压表测定一节干电池电动势和内电阻．要求尽量减小实验误差．
应该选择的实验电路是图中的_________（选项“甲”或“乙”）．
(2)现有电流表（0-0.6A），开关和导线若干，以及以下器材：
A．电压表（0-15V） B．电压表（0-3V）
C．滑动变阻器（0-50Ω） D.滑动变阻器（0-500Ω）
实验中电压表应选用_____，滑动变阻器应选用_______（选填相应器材前的字母）．
(3)某同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U-I图线_________．
(4)根据(3)中所画图线可得出干电池的电动势E=____V，内电阻r=_____.
14. 如图所示，三条曲线表示三条等势线，其电势φC＝0，φA＝φB＝10 V，φD＝－30 V，将电荷量q＝1.2×10－6 C的电荷在该电场中移动．
(1)把这个电荷从C移到D，静电力做功多少？
(2)把这个电荷从D移到B再移到A，电势能变化多少？
15. 某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5 V，内阻r＝0.05 Ω，电动机的线圈电阻r′＝0.02 Ω，只闭合S1时，电流表示数I1＝10 A，再闭合S2，电动机正常工作，电流表示数I2＝58 A（电流表内阻不计），不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P输出。
16. 如图所示，竖直平面内有一圆形光滑绝缘细管，细管截面半径远小于半径R，在中心处固定一电荷量为＋Q的点电荷。一质量为m、电荷量为＋q的带电小球在圆形绝缘细管中做圆周运动，当小球运动到最高点时恰好对细管作用力为mg，求当小球运动到最低点时对管壁的作用力大小。
‍‍
序号
1
2
3
4
5
6
电压U（V）
1.45
1.40
1.30
125
120
1.10
电流I( A )
0.060
0.120
0.240
0.260
0.360
0480
