吉林省吉林五中2024-2025学年九年级（上）期末物理试卷-普通用卷

这是一份吉林省吉林五中2024-2025学年九年级（上）期末物理试卷-普通用卷，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1.下列用电器中，消耗电能最快的是( )
A. 电饭煲B. 电灯C. 电视机D. 电风扇
2.如图所示，机器人下象棋只需手指轻轻接触棋子表面即可“拿”起棋子，其奥秘是手指内部装有电磁铁。则用于制作棋子的材料是( )
A. 铜 B. 铁
C. 铝 D. 塑料
3.如图所示，胡椒作为一种香料，使用十分广泛，无论是中餐还是西餐的调味过程都少不了胡椒的参与。它独特的辛辣味丰富了我们的味觉层次，给我们带来了美妙的味觉体验。人们能闻到胡椒的气味，是因为胡椒( )
A. 分子之间存在斥力B. 分子之间存在引力
C. 分子之间存在间隙D. 分子在不停地做无规则运动
4.下列事例中，属于防止电流热效应产生危害而采取的措施是( )
A. 烘干机烘干衣物B. 电视机后盖上有很多小孔
C. 电热孵卵器孵小鸡D. 热水器加热水
5.安全重于泰山，用电重在安全。下列做法符合安全用电原则的是( )
A. 使用湿抹布擦发光的灯泡B. 雷雨天在大树下避雨
C. 不同时使用大功率用电器D. 在高压线附近放风筝
6.图中R0为定值电阻，R1为酒精气体传感器的电阻，R1是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是( )
A. B.
C. D.
二、填空题：本大题共9小题，共18分。

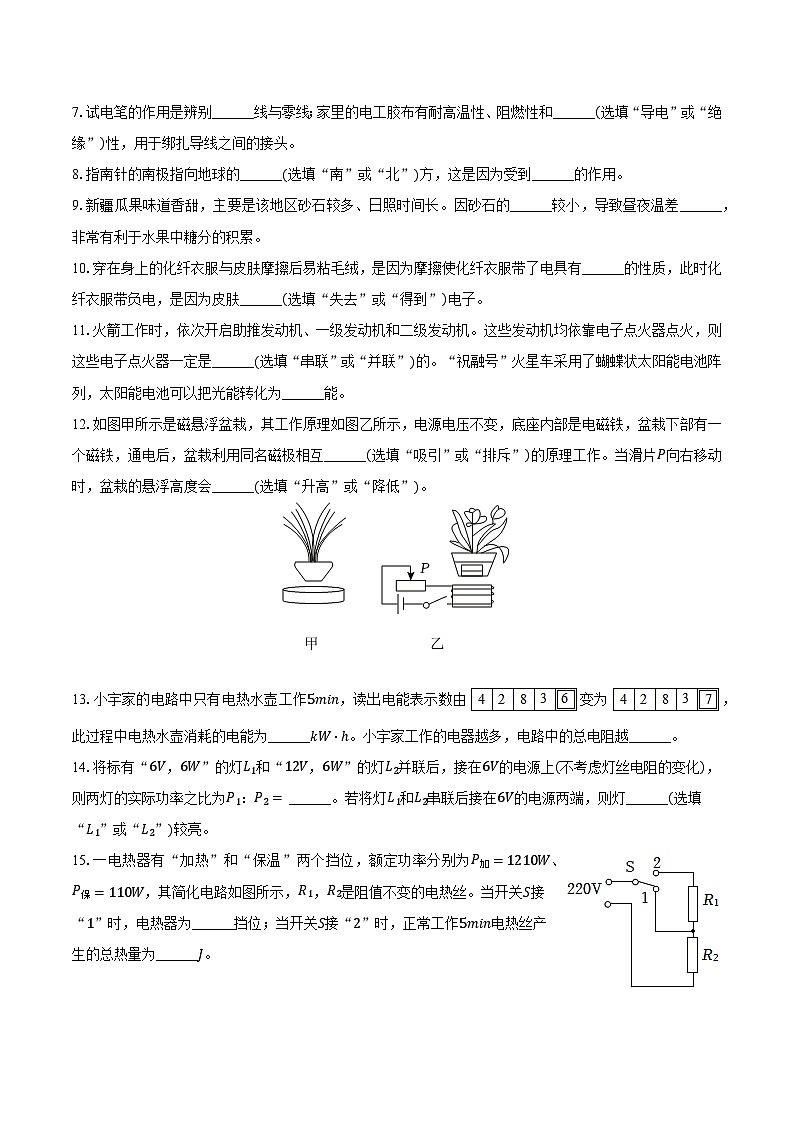

7.试电笔的作用是辨别______线与零线；家里的电工胶布有耐高温性、阻燃性和______(选填“导电”或“绝缘”)性，用于绑扎导线之间的接头。
8.指南针的南极指向地球的______(选填“南”或“北”)方，这是因为受到______的作用。
9.新疆瓜果味道香甜，主要是该地区砂石较多、日照时间长。因砂石的______较小，导致昼夜温差______，非常有利于水果中糖分的积累。
10.穿在身上的化纤衣服与皮肤摩擦后易粘毛绒，是因为摩擦使化纤衣服带了电具有______的性质，此时化纤衣服带负电，是因为皮肤______(选填“失去”或“得到”)电子。
11.火箭工作时，依次开启助推发动机、一级发动机和二级发动机。这些发动机均依靠电子点火器点火，则这些电子点火器一定是______(选填“串联”或“并联”)的。“祝融号”火星车采用了蝴蝶状太阳能电池阵列，太阳能电池可以把光能转化为______能。
12.如图甲所示是磁悬浮盆栽，其工作原理如图乙所示，电源电压不变，底座内部是电磁铁，盆栽下部有一个磁铁，通电后，盆栽利用同名磁极相互______(选填“吸引”或“排斥”)的原理工作。当滑片P向右移动时，盆栽的悬浮高度会______(选填“升高”或“降低”)。
13.小宇家的电路中只有电热水壶工作5min，读出电能表示数由变为，此过程中电热水壶消耗的电能为______kW⋅h。小宇家工作的电器越多，电路中的总电阻越______。
14.将标有“6V，6W”的灯L1和“12V，6W”的灯L2并联后，接在6V的电源上(不考虑灯丝电阻的变化)，则两灯的实际功率之比为P1：P2= ______。若将灯L1和L2串联后接在6V的电源两端，则灯______(选填“L1”或“L2”)较亮。
15.一电热器有“加热”和“保温”两个挡位，额定功率分别为P加=1210W、P保=110W，其简化电路如图所示，R1，R2是阻值不变的电热丝。当开关S接“1”时，电热器为______挡位；当开关S接“2”时，正常工作5min电热丝产生的总热量为______J。

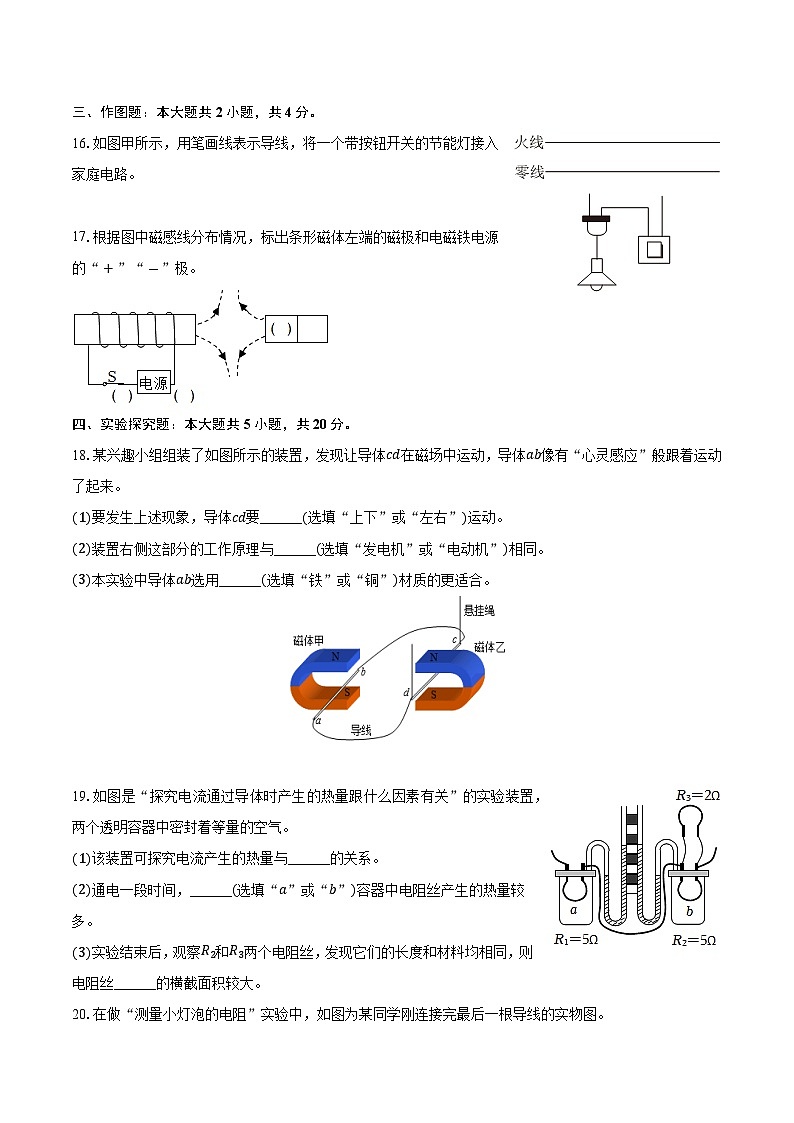

三、作图题：本大题共2小题，共4分。
16.如图甲所示，用笔画线表示导线，将一个带按钮开关的节能灯接入家庭电路。
17.根据图中磁感线分布情况，标出条形磁体左端的磁极和电磁铁电源的“+”“-”极。
四、实验探究题：本大题共5小题，共20分。
18.某兴趣小组组装了如图所示的装置，发现让导体cd在磁场中运动，导体ab像有“心灵感应”般跟着运动了起来。
(1)要发生上述现象，导体cd要______(选填“上下”或“左右”)运动。
(2)装置右侧这部分的工作原理与______(选填“发电机”或“电动机”)相同。
(3)本实验中导体ab选用______(选填“铁”或“铜”)材质的更适合。
19.如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)该装置可探究电流产生的热量与______的关系。
(2)通电一段时间，______(选填“a”或“b”)容器中电阻丝产生的热量较多。
(3)实验结束后，观察R2和R3两个电阻丝，发现它们的长度和材料均相同，则电阻丝______的横截面积较大。
20.在做“测量小灯泡的电阻”实验中，如图为某同学刚连接完最后一根导线的实物图。
(1)请指出该同学实物图连接的不妥之处：______。
(2)正确连接电路后，闭合开关，移动滑动变阻器的滑片，记录不同情况下的电压值与电流值如表所示：
①表中空格一栏的数值是______。
②分析表格中数据可知，当灯泡两端电压发生变化时，灯丝电阻将______(选填“变化”或“不变”)。
(3)本实验______(选填“能”或“不能”)取电阻的平均值。
21.如图甲是小林同学“探究电流与电阻关系”的实验电路。电源电压为3V，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω，1A”的滑动变阻器一个。
(1)将5Ω的定值电阻接入电路开始实验，移动滑动变阻器滑片，使电压表示数达到设定值，此时电流表示数如图乙所示，则实验设定的定值电阻两端电压为______V。
(2)实验中，将5Ω的定值电阻换为10Ω的定值电阻后，闭合开关S，电压表的示数会______(选填“不变”“变小”或“变大”)，接下来应将滑动变阻器的滑片往______(选填“左”或“右”)端移动。
(3)小林逐一将15Ω、20Ω的电阻接入电路，继续进行实验。当______Ω的电阻接入电路后，无法将电压表示数调节到设定值。
22.如图甲所示是小宇同学“测量小灯泡电功率”的实验电路图，已知小灯泡L的额定电压为2.5V。

(1)实验原理是______。
(2)小宇闭合开关前，应将滑动变阻器的滑片滑至最______(选填“左”或“右”)端。
(3)闭合开关，移动滑片，他发现电流表有示数，电压表无示数，灯泡不发光，则故障的原因可能是______(填字母)。
A.cd间短路 B.cd间断路 C.ef间短路 D.ef间断路
(4)排除故障后，小宇通过移动滑片得到通过小灯泡的电流与其两端电压的几组数据，并作出了I-U关系图像，如图乙所示。由图像分析可知：小灯泡的额定功率为______W。
(5)完成上述实验后，小宇又将一定值电阻R与该小灯泡串联接在电压为4V的电路中，则电路中的电流为______A，此时小灯泡的实际功率为______W。
五、简答题：本大题共3小题，共6分。
23.北宋古籍《太平御览》有载：“有鸟若鹗，啄树则灿然火出。圣人感焉，因用小枝钻火，号燧人”，文中“用小枝钻火”指的是圣人用小树枝在燃点较低的遂木上钻出火来，请你用所学的物理知识解释这个现象。
24.当手机电量不足时，关闭不需要的后台运行程序可延长手机的使用时间，这样做有什么依据？
25.电冰箱使用的是三脚插头，改用两脚插头也可以工作，有什么安全隐患呢？
六、计算题：本大题共2小题，共10分。
26.如图所示，将一只灯泡与一个电阻串联后接在电源两端，灯泡恰好正常发光。已知定值电阻的阻值为24欧姆，电源两端的电压为18V，电压表的示数为6V，求：
(1)电流表的示数是多少？
(2)灯泡正常发光时灯丝的电阻是多少？
27.如图所示电路中，电源电压恒为12V。闭合开关S后，电流表A1、A2的示数分别为1A、3A，求：
(1)电阻R2的阻值。
(2)在100s内电路消耗的电能。
答案和解析
1.【答案】A
【解析】消耗电能最快也就是电功率大，电饭煲、电灯、电视机和电风扇中，电饭煲的功率最大。
故选：A。
2.【答案】B
【解析】机器人的“手指”内部有电磁铁，那么制作象棋棋子的材料应该是铁磁性材料，包括铁、钴、镍，而不包括铜、铝、塑料，故ACD错误，B正确。
故选：B。
3.【答案】D
【解析】人们能闻到胡椒的气味，就是胡椒分子不停地做无规则运动。
故选：D。
4.【答案】B
【解析】ACD、烘干机烘干衣物、电热孵卵器孵小鸡、热水器加热水是利用电流的热效应来加热，故ACD不符合题意；
B、电视机后盖上有很多小孔，属于防止电热的危害，故B符合题意。
故选：B。
5.【答案】C
【解析】A.生活用水是导体，湿抹布容易导电，使用湿抹布擦发光的灯泡，可能发生触电事故，故A不符合安全用电要求；
B.高大的树木、建筑物等易将雷电电流导向大地，所以雷电天躲在大树底下避雨非常危险，故B不符合安全用电要求；
C.同时使用大功率用电器会导致电路中的总电流过大，‌可能会烧坏电线甚至造成火灾，故C符合安全用电要求；
D.在高压电线附近放风筝易引发高压电弧触电，故D不符合安全用电要求。
故选：C。
6.【答案】B
【解析】ABC：因为酒精气体传感器和定值电阻需要串联在电路中，根据酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中的电流变大，根据欧姆定律可知：定值电阻两端的电压变大，根据串联电路的电压特点，酒精气体传感器两端的电压减小，所以电压表应测定值电阻R0两端的电压；故符合条件的电路图是B。
D：电压表、酒精气体传感器和定值电阻串联在电路中，电压表测量的是电源的电压，示数保持不变，故D不符合要求。
故选：B。
7.【答案】火 绝缘
【解析】试电笔的作用是辨别火线与零线；家里的电工胶布有耐高温性、阻燃性和绝缘性，用于绑扎导线之间的接头。
故答案为：火；绝缘。
8.【答案】南 地磁场
【解析】地球是一个巨大的磁体，它对放入其中的磁体产生磁力的作用，指南针静止时指示南北方向，并且南极指向地理的南极，是因为指南针受到地磁场的作用。
故答案为：南；地磁场。
9.【答案】比热容 大
【解析】该地区砂石较多、日照时间长，由于砂石的比热容较小，吸收或放出相同的热量，砂石的温度升高或降低的多，导致昼夜温差大，非常有利于水果中糖分的积累。
故答案为：比热容；大。
10.【答案】吸引轻小物体 失去
【解析】穿在身上的化纤衣服与皮肤摩擦后带电，故能吸引轻小物体粘毛绒；此时化纤衣服带负电，因为衣服得到电子，故皮肤失去电子。
故答案为：吸引轻小物体；失去。
11.【答案】并联 电
【解析】这些发动机均依靠电子点火器点火，互不影响，则这些电子点火器一定是并联；
太阳能电池板可以将光能转化为电能。
故答案为：并联；电。
12.【答案】排斥 升高
【解析】①磁浮玩具稳定地“漂浮”起来，其利用的工作原理是同名磁极互相排斥；
②滑片P向右移动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电流变大，电磁铁磁性增强，可调高地盆栽悬浮高度。
故答案为：排斥；升高。
13.【答案】0.1 小
【解析】电热水壶消耗的电能：W=W1-W2=4283.7kW⋅h-4283.6kW⋅h=0.1kW⋅h；
小宇家工作的电器是并联的，根据并联电路的电阻特点可知，并联的用电器越多，电路中的总电阻越小。
故答案为：0.1；小。
14.【答案】4：1 L2
【解析】根据P=U2R可知两灯的电阻分别为：R1=U12P10=(6V)26W=6Ω，R2=U22P20=(12V)26W=24Ω；
标有“6V，6W”的灯L1和“12V，6W”的灯L2并联后，接在6V的电源上(不考虑灯丝电阻的变化)，
根据P=U2R可知两灯的实际功率之比为P1：P2=U2R1U2R2=R2R1=24Ω6Ω=41；
若将灯L1和L2串联后接在6V的电源两端，串联电路中电流处处相等，且R130Ω，故当20Ω的电阻接入电路后，无法将电压表示数调节到设定值。
故答案为：(1)1；(2)变大；右；(3)20。
22.【答案】P=UI 左 A 0.7 0.2 0.2
【解析】(1)在“测量小灯泡电功率”的实验中，用电压表测灯泡两端电压，用电流表测通过灯泡的电流，利用P=UI求出灯泡电功率，故该实验原理是P=UI；
(2)为了保护电路，小宇闭合开关前，应将滑动变阻器的滑片滑至阻值最大处，即最左端；
(3)闭合开关，移动滑片，他发现电流表有示数，说明电路是通路，电压表无示数，灯泡不发光，说明电压表并联的电路短路，即故障的原因可能是cd间短路，故选：A；
(4)由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.28A，则小灯泡额定功率为：
PL=ULIL=2.5V×0.28A=0.7W；
(5)由图乙可知，当电路中的电流为0.2A时，灯泡两端电压为1V，电阻R两端电压为3V，根据串联电路电压规律可知，此时电源电压为4V，即将定值电阻R与该小灯泡串联接在电压为4V电路中，电路中的电流为0.2A，此时，小灯泡的实际电功率为：
P'=U'I'=1V×0.2A=0.2W。
故答案为：(1)P=UI；(2)左；(3)A；(4)0.7；(5)0.2；0.2。
23.【答案】“钻木取火”的方法取得火种，即通过钻木的方式，对木头做功，使得木头的内能增加，温度升高，达到木头的着火点，木头就会燃烧，即通过做功改变物体内能的。
【解析】做功和热传递都可以改变物体的内能，前者是能量的转化，后者是能量的转移。
24.【答案】关闭不需要的后台运行程序可延长手机的使用时间，这是因为后台运行的应用程序会消耗大量的电池能量，导致电池续航时间缩短。
【解析】根据生活经验分析减小电能损耗的依据。
25.【答案】家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，三脚插头的用电器不能该做两脚插头使用，因为若出现漏电事故时，电冰箱的外壳会带电，故会发生触电事故。
【解析】有金属外壳的家电要使用三脚插头，家用电器的金属外壳接地是以防外壳带电危及人身安全；
知道并理解三孔插座及三脚插头的作用和应用是解决该题的关键。
26. 【解析】由图可知，灯泡L1与定值电阻R串联接入电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压，
(1)定值电阻两端的电压U定=U-UL=18V-6V=12V，
通过定值电阻的电流I定=U定R定=12V24Ω=0.5A，即电流表的示数是0.5A；
(2)根据串联电路电流规律可知，通过灯泡的电流IL=I定=0.5A，
灯泡正常发光时灯丝的电阻RL=ULIL=6V0.5A=12Ω。
(1)电流表的示数是0.5A；
(2)灯泡正常发光时灯丝的电阻是12Ω。
27.【解析】(1)闭合开关，两电阻并联，电流表A1测量通过R1的电流，电流表A2测量干路电流。
根据并联电路的电流特点可知通过R2的电流I2=I-I1=3A-1A=2A，
根据欧姆定律可知电阻R2的阻值R2=UI2=12V2A=6Ω；
(2)根据W=UIt可知在100s内电路消耗的电能W=UIt=12V×2A×100s=2400J。
(1)电阻R2的阻值为6Ω；
(2)在100s内电路消耗的电能为2400J。
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.8
0.14
5.7
2
1.5
0.2
7.5
3
2.0
0.25
4
2.5
0.30
8.3
