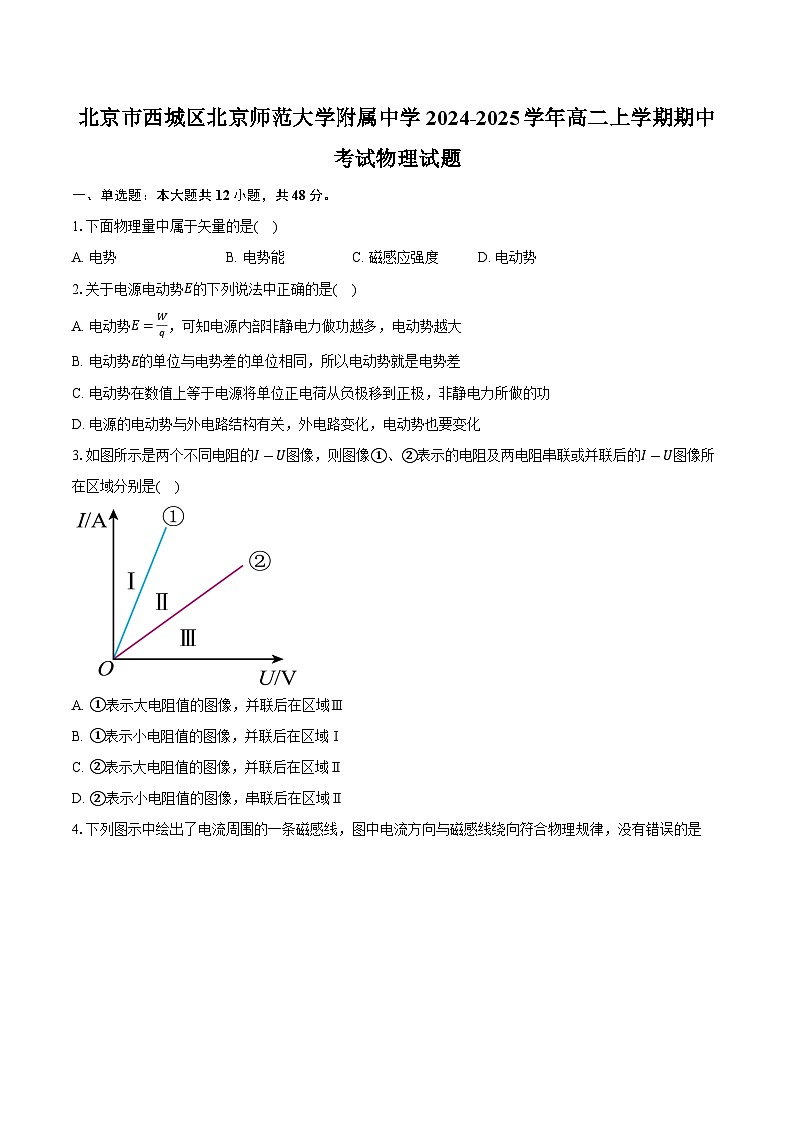

北京市西城区北京师范大学附属中学2024-2025学年高二上学期期中考试物理试题-普通用卷

这是一份北京市西城区北京师范大学附属中学2024-2025学年高二上学期期中考试物理试题-普通用卷，共22页。试卷主要包含了单选题，多选题，实验题，计算题等内容，欢迎下载使用。
1.下面物理量中属于矢量的是( )
A. 电势B. 电势能C. 磁感应强度D. 电动势
2.关于电源电动势E的下列说法中正确的是( )
A. 电动势E=Wq，可知电源内部非静电力做功越多，电动势越大
B. 电动势E的单位与电势差的单位相同，所以电动势就是电势差
C. 电动势在数值上等于电源将单位正电荷从负极移到正极，非静电力所做的功
D. 电源的电动势与外电路结构有关，外电路变化，电动势也要变化
3.如图所示是两个不同电阻的I-U图像，则图像①、②表示的电阻及两电阻串联或并联后的I-U图像所在区域分别是( )
A. ①表示大电阻值的图像，并联后在区域Ⅲ
B. ①表示小电阻值的图像，并联后在区域Ⅰ
C. ②表示大电阻值的图像，并联后在区域Ⅱ
D. ②表示小电阻值的图像，串联后在区域Ⅱ

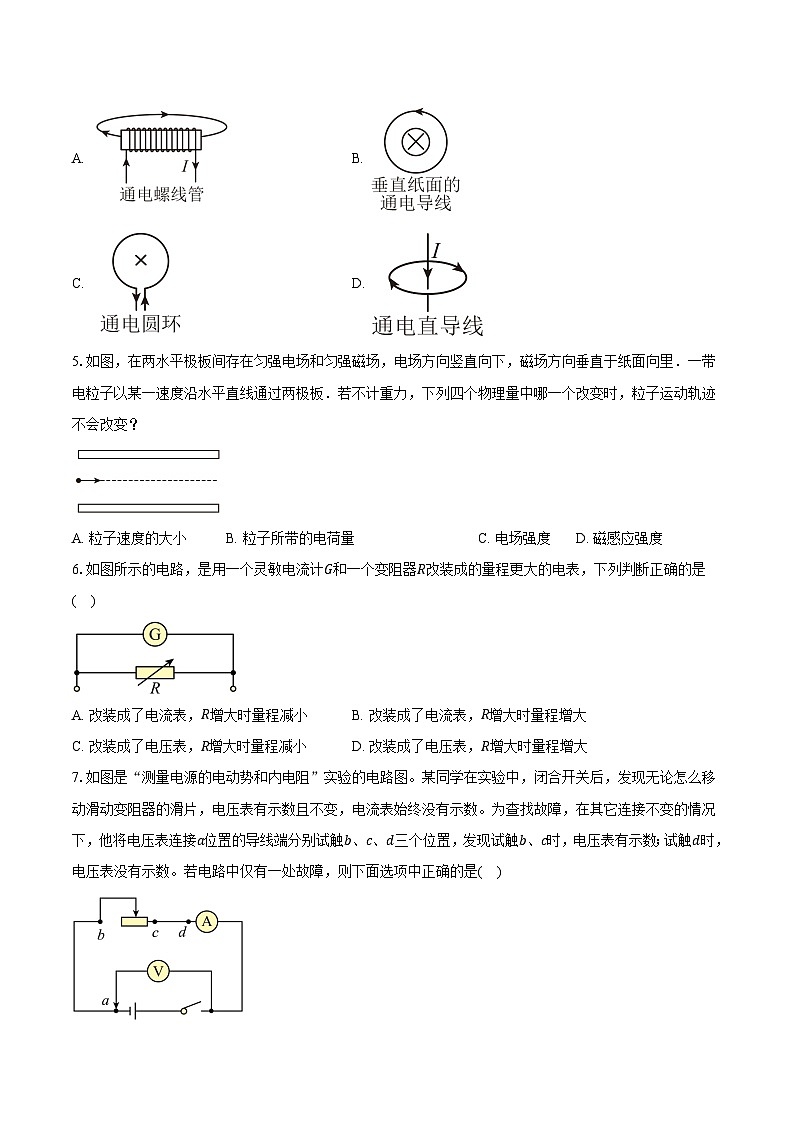

4.下列图示中绘出了电流周围的一条磁感线，图中电流方向与磁感线绕向符合物理规律，没有错误的是
A. B.
C. D.
5.如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板．若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变？
A. 粒子速度的大小B. 粒子所带的电荷量C. 电场强度D. 磁感应强度
6.如图所示的电路，是用一个灵敏电流计G和一个变阻器R改装成的量程更大的电表，下列判断正确的是( )
A. 改装成了电流表，R增大时量程减小B. 改装成了电流表，R增大时量程增大
C. 改装成了电压表，R增大时量程减小D. 改装成了电压表，R增大时量程增大
7.如图是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其它连接不变的情况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试触d时，电压表没有示数。若电路中仅有一处故障，则下面选项中正确的是( )
A. 导线ab断路B. 滑动变阻器断路C. 导线cd断路D. 滑动变阻器短路

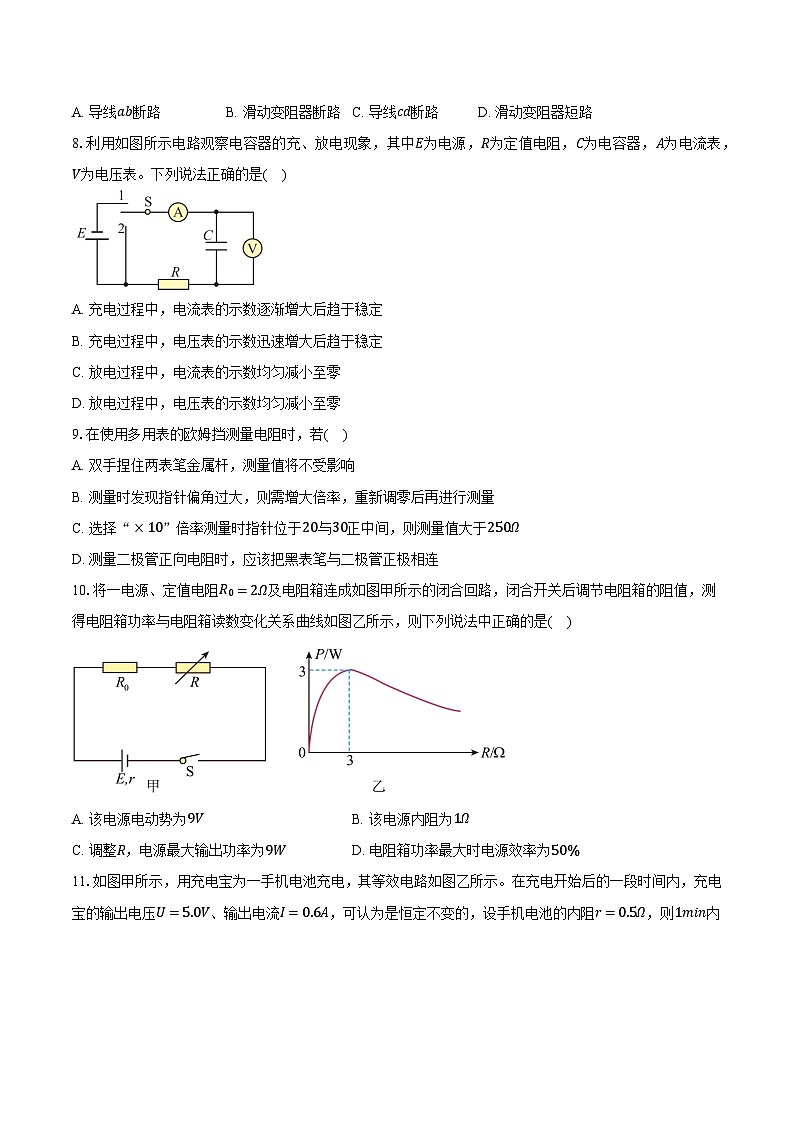

8.利用如图所示电路观察电容器的充、放电现象，其中E为电源，R为定值电阻，C为电容器，A为电流表，V为电压表。下列说法正确的是( )
A. 充电过程中，电流表的示数逐渐增大后趋于稳定
B. 充电过程中，电压表的示数迅速增大后趋于稳定
C. 放电过程中，电流表的示数均匀减小至零
D. 放电过程中，电压表的示数均匀减小至零
9.在使用多用表的欧姆挡测量电阻时，若( )
A. 双手捏住两表笔金属杆，测量值将不受影响
B. 测量时发现指针偏角过大，则需增大倍率，重新调零后再进行测量
C. 选择“×10”倍率测量时指针位于20与30正中间，则测量值大于250Ω
D. 测量二极管正向电阻时，应该把黑表笔与二极管正极相连
10.将一电源、定值电阻R0=2Ω及电阻箱连成如图甲所示的闭合回路，闭合开关后调节电阻箱的阻值，测得电阻箱功率与电阻箱读数变化关系曲线如图乙所示，则下列说法中正确的是( )
A. 该电源电动势为9VB. 该电源内阻为1Ω
C. 调整R，电源最大输出功率为9WD. 电阻箱功率最大时电源效率为50%
11.如图甲所示，用充电宝为一手机电池充电，其等效电路如图乙所示。在充电开始后的一段时间内，充电宝的输出电压U=5.0V、输出电流I=0.6A，可认为是恒定不变的，设手机电池的内阻r=0.5Ω，则1min内( )
A. 充电宝输出的电功率小于3WB. 充电宝产生的热功率为0.18W
C. 手机电池储存的化学能为169.2JD. 手机电池产生的焦耳热为18J
12.某同学利用压力传感器设计水库水位预警系统。如图所示，电路中的R1和R2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。当a、b两端的电压小于U1时，控制开关自动开启高水位预警；当a、b两端的电压大于U2时，控制开关自动开启低水位预警(U1、U2为定值)。下列说法正确的是( )
A. U1>U2
B. R2为压力传感器
C. 若定值电阻的阻值越小，开启低水位预警时的水位越低
D. 若定值电阻的阻值越大，开启高水位预警时的水位越低
二、多选题：本大题共4小题，共16分。
13.已知电场线分布如下图，则以下说法正确的是( )
A. 场强EAφB
C. 把一正电荷从A移到B，电场力做正功D. 同一负电荷在两点受的电场力FA>FB
14.在如图所示的实验装置中，平行板电容器的极板B与一个静电计相接，极板A接地，下列操作中可以观察到静电计指针张角变大的是( )
A. 极板A上移B. 极板A左移
C. 极板A右移D. 极板间插入一云母片
15.在如图所示的电路中，电源的电动势为E，内阻为r，闭合开关S，电灯L正常发光。两块电表均为理想电表。在滑片P向右移动的过程中，下列说法正确的是( )
A. 电流表的示数变小B. 电源的总功率变大C. 灯泡L变暗D. 电压表的示数变小
16.如图所示，两个半径相同的半圆形光滑轨道固定在竖直平面内，左右两端点等高，分别处于沿水平方向的匀强电场和匀强磁场中。两个相同的带正电小球同时从两轨道左端最高点由静止释放。M、N为轨道的最低点。则下列分析正确的是( )
A. 两个小球到达轨道最低点的速度vM
