广东省肇庆市端州区2024-2025学年九年级上学期期末考试 物理试卷（解析版）

这是一份广东省肇庆市端州区2024-2025学年九年级上学期期末考试 物理试卷（解析版），共19页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

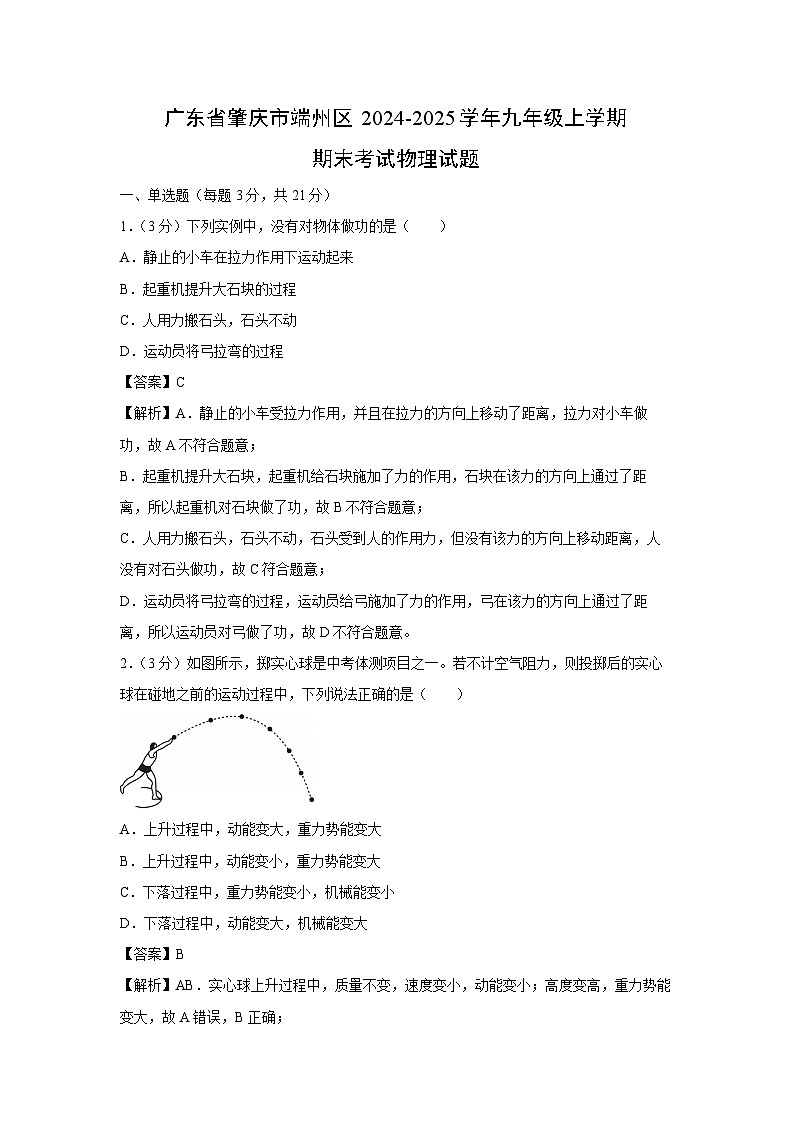

一、单选题（每题3分，共21分）
1．（3分）下列实例中，没有对物体做功的是（ ）
A．静止的小车在拉力作用下运动起来
B．起重机提升大石块的过程
C．人用力搬石头，石头不动
D．运动员将弓拉弯的过程
【答案】C
【解析】A．静止的小车受拉力作用，并且在拉力的方向上移动了距离，拉力对小车做功，故A不符合题意；
B．起重机提升大石块，起重机给石块施加了力的作用，石块在该力的方向上通过了距离，所以起重机对石块做了功，故B不符合题意；
C．人用力搬石头，石头不动，石头受到人的作用力，但没有该力的方向上移动距离，人没有对石头做功，故C符合题意；
D．运动员将弓拉弯的过程，运动员给弓施加了力的作用，弓在该力的方向上通过了距离，所以运动员对弓做了功，故D不符合题意。
2．（3分）如图所示，掷实心球是中考体测项目之一。若不计空气阻力，则投掷后的实心球在碰地之前的运动过程中，下列说法正确的是（ ）
A．上升过程中，动能变大，重力势能变大
B．上升过程中，动能变小，重力势能变大
C．下落过程中，重力势能变小，机械能变小
D．下落过程中，动能变大，机械能变大
【答案】B
【解析】AB．实心球上升过程中，质量不变，速度变小，动能变小；高度变高，重力势能变大，故A错误，B正确；
CD．下落过程中，速度变大，动能变大；高度变低，重力势能变小，不计空气阻力，其机械能保持不变，故CD错误。

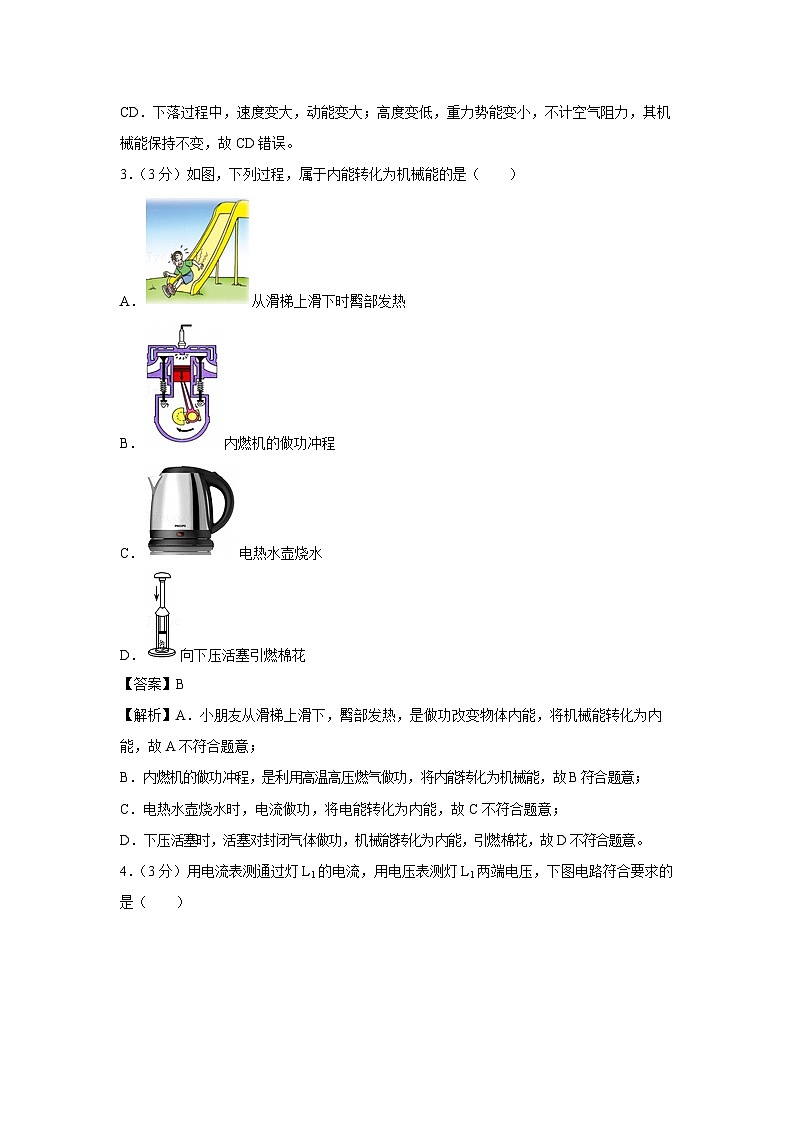

3．（3分）如图，下列过程，属于内能转化为机械能的是（ ）
A．从滑梯上滑下时臀部发热
B．内燃机的做功冲程
C．电热水壶烧水
D．向下压活塞引燃棉花
【答案】B
【解析】A．小朋友从滑梯上滑下，臀部发热，是做功改变物体内能，将机械能转化为内能，故A不符合题意；
B．内燃机的做功冲程，是利用高温高压燃气做功，将内能转化为机械能，故B符合题意；
C．电热水壶烧水时，电流做功，将电能转化为内能，故C不符合题意；
D．下压活塞时，活塞对封闭气体做功，机械能转化为内能，引燃棉花，故D不符合题意。

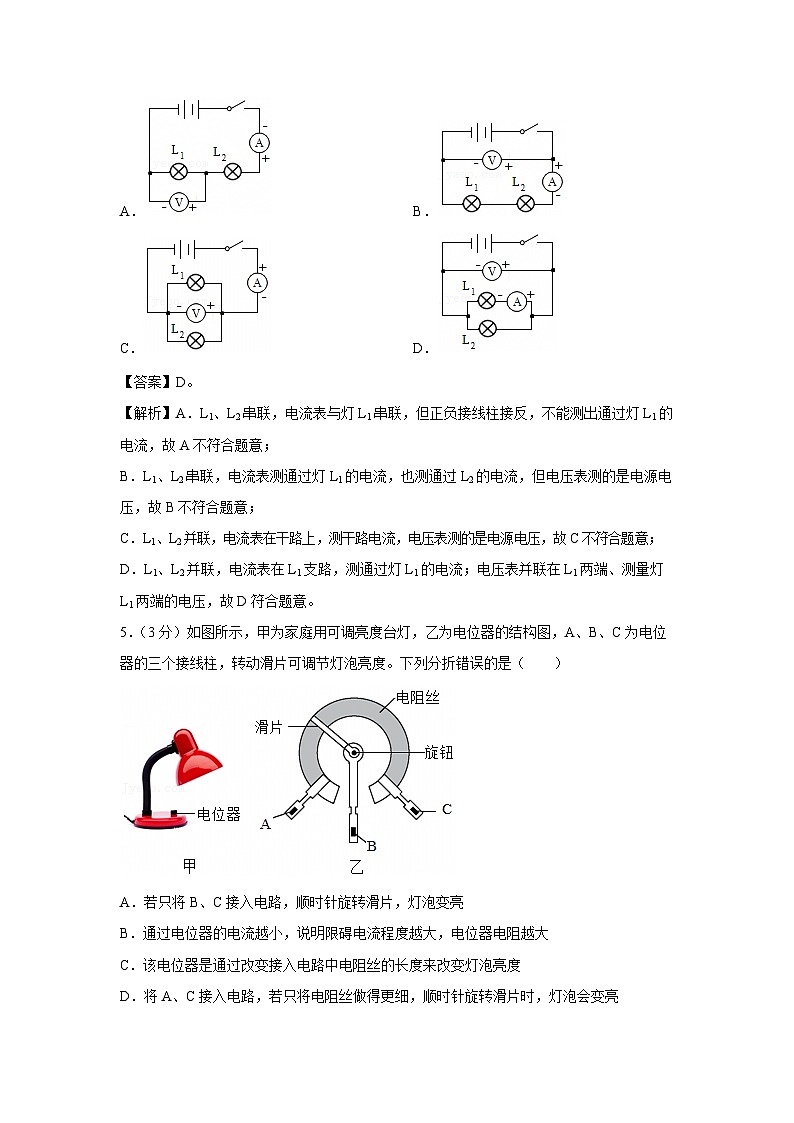

4．（3分）用电流表测通过灯L1的电流，用电压表测灯L1两端电压，下图电路符合要求的是（ ）
A．B．
C．D．
【答案】D。
【解析】A．L1、L2串联，电流表与灯L1串联，但正负接线柱接反，不能测出通过灯L1的电流，故A不符合题意；
B．L1、L2串联，电流表测通过灯L1的电流，也测通过L2的电流，但电压表测的是电源电压，故B不符合题意；
C．L1、L2并联，电流表在干路上，测干路电流，电压表测的是电源电压，故C不符合题意；
D．L1、L2并联，电流表在L1支路，测通过灯L1的电流；电压表并联在L1两端、测量灯L1两端的电压，故D符合题意。
5．（3分）如图所示，甲为家庭用可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分折错误的是（ ）
A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．通过电位器的电流越小，说明限碍电流程度越大，电位器电阻越大
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、C接入电路，若只将电阻丝做得更细，顺时针旋转滑片时，灯泡会变亮
【答案】D
【解析】A．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入电路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故A正确；
B．通过电位器的电流越小，说明阻碍电流程度越大，电位器电阻越大，故B正确；
C．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确；
D．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误。
6．（3分）小东观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器），可以使电压表示数随被测人体重的增加而增大的电路是（ ）
A．
B．
C．
D．
【答案】A
【解析】A．图中定值电阻R与滑动变阻器R1串联，电压表测滑动变阻器R1电压，根据串联电路分压规律，电阻越大分的电压越多，而人的体重越大，滑片越往下，滑动变阻器R1接入电路的电阻越多，其分得的电压越多，电压表示数越大，故A正确；
B．图中电流表将滑动变阻器R1短路，移动滑片不会改变电流表示数，故B错误；
C．图中电压表测电源电压，移动滑片不会改变电压表示数，故C错误；
D．图中电压表串联在电路中，由于电压表电阻很大，串联在电路中相当于断路，移动滑片不会改变电压表示数，故D错误；
7．（3分）如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合S1时，电流表的示数为0.5A。若再闭合开关S2，下列说法中正确的是（ ）
A．电流表示数变大，灯变亮
B．电路总电阻变大
C．电流表的示数变化0.5A
D．若将L和R串联在5V的电源上，电流表的示数是0.2A
【答案】D
【解析】ABC．由电路图可知，只闭合S1时，电流表测量灯泡的电流，电流表的示数为0.5A，由图甲可知，此时灯泡两端的电压：UL＝4V，即电源电压为：U＝4V；
再闭合S2，灯泡L与R并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和可知电流表的示数变大；
根据并联电路各支路互不影响的特点可知通过灯泡的电流不变，由P＝UI知小灯泡的实际功率不变，小灯泡的亮度不变，故A错误；
由于总电流变大，电源电压不变，由R＝知电路的总电阻变小，故B错误；
根据并联电路干路电流等于各支路电流之和可知电流表示数的变化量等于通过R的电流；由于并联电路各支路两端的电压相等，由图甲可知，此时通过电阻的电流为0.2A，即电流表的示数变化0.2A，故C错误；
D．若将L和R串联在5V的电源上，若通过灯泡L的电流为0.2A，由图可知此时灯泡两端的电压：UL′＝1V，R两端的电压：UR＝4V，则电源电压为：U＝UL′+UR＝1V+4V＝5V，故D正确。
二、填空题（每题3分，共21分）
8．（3分）如图甲所示是一节新的干电池，其电压为 V；将干电池正确装入图乙所示电池盒中，则电池盒的正极是 （选填“A”或“B”）端，若需要两个电池电压叠加，应将两节干电池 （选填“串联”或“并联”）。
【答案】1.5；A；串联。
【解析】一节新的干电池的电压为1.5V，图乙所示电池盒的正极是B端（带弹簧的一端为负极）；若想获得3V的电源电压，则应将两节新干电池串联接在电路中。
9．（3分）如图，试管内的水沸腾后，木塞向外弹出的过程中，试管内水蒸气的内能转化为活塞的 能。管口出现白雾说明水蒸气的内能 （选填“增大”、“不变”或“减小”）。此过程中能量转化的情况与汽油机的 冲程相同。
【答案】机械；减小；做功。
【解析】当木塞冲出时，试管口出现白雾，是因为气体对外做功，内能减少，温度降低，这一过程的能量转化情况是将内能转化为机械能，这与汽油机的做功冲程相同。
10．（3分）图1是冰的熔化实验（试管里放冰，烧杯里有足量的水），这是通过 的途径改变物体的内能，图2是冰由固态变为液态过程中温度随时间变化的图象，其中t1时刻物体的内能 零焦耳（选填“大于”、“等于”或“小于”），t2时刻物体的内能 t3时刻的内能（选填“大于”、“等于”或“小于”）
【答案】热传递；大于；小于。
【解析】（1）如图的装置中，试管里放冰，烧杯里有足量的水，这是利用水浴法，通过热传递的途径改变物体的内能；
（2）因为一切物体任何时候都有内能，所以图2中的t1时刻物体的内能大于零焦耳；
由图象可知，该物质是晶体，在熔化过程中吸收热量，温度不变，内能增大，因此，t2时刻物体的内能小于t3时刻的内能。
11．（3分）如果导体两端的电压是1V，通过的电流是0.1A，那么这段导体的电阻就是
Ω。对于这段导体来说，当加在它两端的电压是2V时，它的电阻是 Ω；当它两端的电压是0V时，它的电阻是 Ω。
【答案】10；10；10。
【解析】由欧姆定律可得，导体的电阻：R＝＝＝10Ω；
因导体电阻取决于导体本身的性质，与导体两端的电压及通过导体的电流无关，故当所加电压为2V或0V时，导体的电阻不变，均为10Ω。
12．（3分）如图1，小文用甲、乙滑轮组匀速提升同一物体M，此过程相关数据如图2，则此过程中：
（1）甲滑轮组的有用功为 J，乙滑轮组机械效率为 。
（2）甲滑轮组的机械效率 乙滑轮组的机械效率（选填“＞”、“＝”、“＜”）。
【答案】（1）400；50%；（2）＜。
【解析】（1）由图2可知，甲滑轮组的总功为W总甲＝1200J，额外功W额甲＝800J，
则有用功W有甲＝W总甲﹣W额甲＝1200J﹣800J＝400J；
由图2可知，乙滑轮组的总功为W总乙＝800J，额外功为W额乙＝400J，则有用功W有乙＝W总乙﹣W额乙＝800J﹣400J＝400J，
则乙滑轮组机械效率为： ；
（2）甲滑轮组机械效率为： ，
故η甲＜η乙。
13．（3分）“青梅煮酒斗时新，天气欲残春。”此为《三国演义》中“青梅煮酒”的典故。现有质量为1kg的酒，从20℃升高到40℃吸收的热量是 J；煮酒过程中消耗了100g的干木柴，则干木柴完全燃烧放出的热量为 J，煮酒的热效率为 。[c酒＝3.6×103J/（kg•℃），干木柴的热值为q木＝1.2×107J/kg]
【答案】8.4×104；4.6×106；1.8%。
【解析】（1）酒吸收的热量为：
Q吸＝c酒m（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（40℃﹣20℃）＝8.4×104J；
（2）干木柴完全燃烧放出的热量：
Q放＝m木q木＝0.1kg×4.6×107J/kg＝4.6×106J；
（3）煮酒的热效率：η＝＝≈1.8%。
14．（3分）如图所示，该电能表的示数为 kW•h。将此电能表接入家庭电路中，关闭其它用电器，让一台空调单独工作6min，观察到电能表的表盘正好转了60圈，则该段时间空调消耗的电能为 J；该空调的电功率为 W。
【答案】314.5；3.6×105；1000。
【解析】由图示知，电能表的示数为314.5kW•h。
由电能表的参数可知，每消耗1kW•h的电能，电能表表盘转过600圈，则6min，空调消耗的电能为： ；
空调的电功率为：。
三、作图题（15题2分，16题2分，17题3分）
15．（2分）如图所示，是四冲程汽油机工作时的做功与排气冲程示意图。请将“↑”或“↓”符号填在活塞空白处，表示活塞此时的运行方向。
【答案】见解析
【解析】做功冲程中，两个气门都关闭，活塞向下运动；排气冲程中，排气门打开，活塞上行，如图所示：
16．（2分）如图所示，请在两个“〇”内填入电流表或电压表的符号，使两灯组成并联电路，且均能发光。
【答案】见解析
【解析】电流从正极流出，分别流入两个灯泡，因此上面的应为电压表，下边的应为电流表，如下图所示：
；
17．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键后，灯L1、L2均能发光，电流表只测L1的电流。
【答案】见解析
【解析】两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流，故应将L1右侧的接线柱与电流表的“﹣”接线柱相连接，灯泡L2右侧的接线柱与电流表的“3”接线柱相连接。如图所示：
。
四、实验题（18题7分，19题7分，20题6分，共20分）
18．（7分）如图甲所示是“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格应该 （选填“相同”或“不相同”）；
（2）连接电路时开关应该 （选填“断开”或“闭合”），电流表应先用 （选填“较大”或“较小”）量程试触。若在连接电路之前，看到如图乙所示的情景，则发生此现象的原因 ；
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是 ；
A.通过灯泡的电流小
B.灯泡的灯丝断了
C.灯丝短路
D.小灯泡靠近负极
（4）如表是某组同学实验得到的数据。分析数据，可得出，串联电路电流规律是：串联电路中的电流 ；
（5）有一串小彩灯，由20个小彩灯串联而成，若知道通过第一个小彩灯的电流是0.2A，则通过第10个小彩灯的电流是 A。
【答案】（1）不相同；（2）断开；较大；没有调零；（3）C；（4）都相等；（5）0.2。
【解析】（1）实验中，为得出普遍性的结论，要选择两个小灯泡的规格应该不相同”；
（2）为保护电路，连接电路时开关应该断开，在不知电流大小的情况下，电流表应先用较大量程试触；若在连接电路之前，看到如图乙所示的情景，指针没有正对零刻度线，则发生此现象的原因是没有调零；
（3）串联电路只有一条路径，灯泡的灯丝断了，两灯都不发光，串联电路各处的电流都相等，灯的发光与否与靠近负极无关，不发光的灯短路，电路为通路，另一个灯发光。
（4）分析表中数据可得出，串联电路电流规律是：串联电路中的电流都相等；
（5）串联电路中的电流都相等，有一串小彩灯，由20个小彩灯串联而成，若知道通过第一个小彩灯的电流是0.2A，则通过第10个小彩灯的电流是0.2A。
19．（7分）如图甲所示为“伏安法测电阻的实验”的实物连接图。
（1）闭合开关前，滑动变阻器的滑片应置于最 端（选填“左”或“右”）。
（2）实验时，电流表和电压表的示数如图乙所示，电流表示数为 A，电压表示数为
V，则该实验测得的电阻R为 Ω。
（3）现要使电流表的示数变为0.4A，滑动变阻器滑片应向 端移动（选填“左”或“右”），此时电压表的示数为 V。
（4）某同学在实验中发现电流表的指针几乎没有偏转，而电压表的示数较大，则电路中发生故障的原因是 。
【答案】（1）右；（2）0.48；2.4；5；（3）右；2；（4）电阻R断路。
【解析】（1）闭合开关前，滑动变阻器的滑片应置于阻值最大处，即滑片应置于最右端。
（2）实验时，电流表和电压表的示数如图乙所示，电流表接小量程，分度值为0.02A，示数为0.48A，电压表接小量程，分度值为0.1V，示数为2.4V，则该实验测得的电阻R＝ ＝＝5Ω。
（3）现要使电流表的示数变为0.4A，减小电路中的电流，滑动变阻器接入电路的电阻应增大，滑片应向右端移动，此时电压表的示数为U′＝I′R＝0.4A×5Ω＝2V。
（4）某同学在实验中发现电流表的指针几乎没有偏转，而电压表的示数较大，说明电压表串联在电路中，则电路中发生故障的原因是电阻R断路。
20．（6分）同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
（1）实验中，要在A、B两个相同的烧杯中分别加入相同 的水和食用油（选填“质量”或“体积”）；
（2）选择两个完全相同的电加热器，本实验通过比较 来比较两种液体吸热的多少；（选填“加热时间”或“温度的变化”）
（3）A和B两种液体的比热容关系是：cA cB（均选填“大于”、“等于”或“小于”）；
（4）若只能从A或B中选一种液体装入暖手袋中作为供热物质，则应选择 （选填“A”或“B”）液体。假如B液体是水，则A液体的比热容为 J/（kg•℃）[水的比热容为4.2×103J/（kg•℃）]；
（5）默认水吸收的热量等于酒精燃烧释放的热量，那么计算燃料酒精的热值会 （选填“偏大”或“偏小”）。
【答案】（1）质量；（2）加热时间；（3）小于；（4）B；2.1×103；（5）偏小。
【解析】（1）根据比较不同物质吸热能力的方法，要控制不同物质的质量相同（水和食用油密度不同，根据m＝ρV，体积相同的水和食用油质量不同），故实验中，要在甲、乙两个相同的烧杯中分别加入相同质量的水和食用油；
（2）要选择两个完全相同的电加热器，相同时间放热相同，根据转换法，本实验通过比较加热时间来比较两种液体吸热的多少；
（3）根据图乙可知，升高60℃，A、B的加热时间分别为10min和20min，根据比较吸热能力的方法，故可知B的吸热能力强，A和B两种液体的比热容关系是：cA小于cB；
（4）因B的比热容大，根据Q＝cmΔt可知，在质量和降低温度相同的温度情况下，B放热多，故若只能从A或B中选一种液体装入暖手袋中作为供热物质，则应选择B液体；结合（3）中数据，升高60℃，A、B的加热时间分别为10min和20min，由转换法，A、B的吸热之比为1：2，根据Q＝cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，若B液体的比热容为4.2×103J/（kg•℃），则A液体的比热容为：cA＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
（5）酒精完全燃烧所放出的热量，一部分被烧杯吸收，一部分散失掉，一部分被水吸收，所以水吸收的热量与酒精完全燃烧放出的热量不相等。默认水吸收的热量等于酒精燃烧释放的热量，那么计算燃料酒精的热值会偏小。
五、计算题（21题6分，22题7分）
21．（6分）最近，肇庆公交公司更换了一批新型混合动力公交车，在进行新车测试时获得一些数据：新型公交车质量为3×103kg，载客量为1×103kg，车匀速行驶时所受阻力是总重的0.5倍，公交车在牵引力作用下在平直公路上匀速行驶，2min内行驶了1200m（g取10N/kg），求：
（1）该公交车受到的牵引力；
（2）公交车在2min内牵引力所做的功：
（3）公交车这段时间内做功的功率。
【答案】（1）2×104N；（2）2.4×107J；（3）2×105W。
【解析】（1）公交车的总重力：G＝mg＝（3×103kg+1×103kg）×10N/kg＝4×104N，
因为车匀速行驶时所受阻力是总重的0.5倍，所以阻力f＝0.5G＝0.5×4×104N＝2×104N，
因为公交车在牵引力作用下在平直公路上匀速行驶，所以牵引力与阻力是一对平衡力，因此牵引力F＝f＝2×104N；
（2）公交车在2min内牵引力所做的功：W＝Fs＝2×104N×1200m＝2.4×107J；
（3）公交车这段时间内做功的功率：P＝＝2×105W。
答：（1）该公交车受到的牵引力为2×104N；
（2）公交车在2min内牵引力所做的功为2.4×107J；
（3）公交车这段时间内做功的功率为2×105W。
22．（7分）小明家新买了一辆汽车，具有后视镜加热功能，如图甲所示。通过观察和研究，他了解到该功能有“高温”、“低温”和“关”三个挡位，根据气温、雨水情况自动切换，已知R1阻值为16Ω，“低温”挡功率为24W。电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。求：
（1）“高温”挡工作时，通过R1的电流；
（2）“低温”挡工作时，5min产生的热量；
（3）电热丝R2的阻值。
【答案】（1）1.5A；（2）7200J；（3）8Ω。
【解析】（1）由图知“高温”挡工作时，电路为R1的简单电路，
通过R1的电流为：I＝＝＝1.5A；
（2）“低温”挡工作时5min产生的热量为：Q＝W＝P低t＝24W×5×60s＝7200J；
（3）低温挡的总电阻为：R总＝＝＝24Ω，
电热丝R2的阻值为：R2＝R总﹣R1＝24Ω﹣16Ω＝8Ω。
答：（1）“高温”挡工作时，通过R1的电流为1.5A；
（2）“低温”挡工作时，5min产生的热量为7200J；
（3）电热丝R2的阻值为8Ω。
六、综合题（23题6分，24题6分，25题6分，共18分）
23．（6分）中国商飞C919，是中国首款按照国际通行适航标准自行研制、具有自主知识产权的喷气式中程干线客机，设计定位于150座级单通道窄体机市场。C919以涡扇发动机为动力，配备两台发动机，有158座、168座和174座三种客舱布局；C919机长38.9米、翼展35.8米、机高11.95米，空机重量45.7吨、最大商载18.9吨，为C类飞机。
（1）C919大量采用复合材料，较国外同类型飞机机舱噪音相比，C919机舱内噪音可降到60 以下（填写单位），说明复合材料在防止噪声传播过程中属于 效果很好；（选填“消声”“隔声”或“吸声”）；
（2）在飞机加速起飞上升时，飞机的动能 ，重力势能 ，机械能 （选填“增大”“减小”或“不变”）；
（3）当飞机达到最大商载，飞到高度为3000米时，发动机一共做的机械功是 。
【答案】（1）分贝；隔声；（2）增大；增大；增大；（3）1.938×109J。
【解析】（1）分贝（dB）是衡量声音强度的单位，C919大量采用复合材料，较国外同类型飞机机舱噪音相比，C919机舱内噪音可降到60分贝以下，属于在传播过程中减弱噪声，说明该复合材料的隔声性能较好；
（2）在飞机加速起飞上升时，飞机的质量不变，速度增大，动能增大，高度升高，重力势能增大，机械能增大。
（3）当飞机达到最大商载，发动机一共做的机械功
W＝Gh＝（45.7+18.9）×103kg×10N/kg×3000m＝1.938×109J。
24．（6分）随着经济的发展，汽车已成为人们常用的交通工具，某物理小组的同学在社会实践活动中、通过实际调查和网上查询，绘制了一辆某种型号汽车在额定功率下行驶时单位时间的能量流向图，如图所示，请你参与讨论下列有关问题。
（1）汽车刹车时，为防止刹车片过热造成刹车失灵，要向刹车片喷水，这是通过 方式改变刹车片的内能。
（2）当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率将 （选填“升高”、“不变”或“降低”）。
（3）汽油机是汽车的“心脏”，一台四冲程汽油机工作时曲轴转速是1800r/min，此汽油机每秒钟完成 个做功冲程。
（4）若将机器转化有用功的能量与输入发动机的能量的比值定义为“能量转化效率”由图中提供的数据可得，该汽车的能量转化效率为 。
（5）现代热机的出现，极大地改进了人类的工作方式和生活条件。但是，所有热机工作时都要排放 ，对环境造成污染。为了节能减排和保护环境，请你写出一条措施：
。
【答案】（1）热传递；（2）降低；（3）15；（4）12.5%；
（5）废气；减少化石燃料的使用。
【解析】（1）防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水，利用水的汽化吸热，来降低刹车片的温度，这是通过热传递的方式改变刹车片的内能；
（2）当汽油在发动机内燃烧不充分时会冒“黑烟”，说明汽油燃烧不充分，在消耗相同的燃料时，转化的有用功将会减少，则发动机的热机效率会降低；
（3）一台四冲程汽油机工作时曲轴转速是1800r/min＝30r/s；
曲轴每转两圈对外做一次功，则该汽油机每秒对外做功次数为15次；
（4）汽车的能量转化效率为：η＝×100%＝×100%＝12.5%\；
（5）现代热机的出现，极大地改进了人类的工作方式和生活条件。但是，所有热机工作时都要排放废气，对环境造成污染。为了节能减排和保护环境，写出一条措施：减少化石燃料的使用。
25．（6分）阅读短文，回答问题。
比亚迪秦L采用了比亚迪最新一代DMI5.0双模混合动力技术。比亚迪秦L的整车质量为2t，在电池电量充足的情况下，电池为电动机供电。当电池电量不足时，系统便启动发动机带动发电机对电池进行充电。为节约能源，比亚迪秦L采用再生制动器，开启时它把汽车刹车制动时消耗的一部分动能转化为电能储存在蓄电池中，同时产生汽车所需的制动力，从而有效减少了汽车的燃油消耗和制动器摩擦片的磨损。
（1）检修汽车同侧的前后两个转向灯时，司机会拨动转向横杆，该横杆相当于电路中的 ；若拨动横杆后发现其中一个灯损坏，另一个灯正常发光，说明这两灯是 （选填“串联”或“并联”）；
（2）关闭发动机后，分别测出开启和关闭再生制动器两种情况下，汽车通过的路程s与对应的动能E，画出了对应的E﹣s图像，如图乙所示。则表示开启再生制动器的图线是
（选填“①”或“②”），若汽车正常行驶时的动能为9×105J，汽车运动时受到的阻力不变，则由图像可知最终有 J的动能再生使用；
（3）“吨百公里能耗”是新能源汽车的关键指标，指车辆消耗的能量与行驶路程（百公里）和车辆总质量乘积的比值，某次比亚迪秦L的测试中，车辆以50km/h速度匀速行驶1小时，燃机耗油4kg，则该车在测试过程中的吨百公里能耗为 J/（100km•t）。
（q汽油＝4.6×107J/kg）
（4）汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，汽油的热值 （选填“越大”“越小”或“不变”）。
【答案】（1）开关；并联；（2）②；1.8×105；（3）1.84×108；（4）不变。
【解析】（1）在电路中，开关控制电路的通断，检修汽车同侧的前后两个转向灯时，司机会拨动转向横杆，该横杆相当于电路中的开关。
若拨动横杆后发现其中一个灯损坏，另一个灯正常发光，说明这两灯是并联（并联电路中，各用电器独立工作，互不影响）。
（2）关闭发动机后，关闭再生制动器，汽车克服摩擦力做功，动能全部转化为内能，开启再生制动器，有部分动能转化为电能，克服摩擦力做功的能量减少，摩擦力大小不变，因此汽车运动的距离减小，所以开启再生制动器的图线是②。
由图乙图线①可知，正常行驶的情况下，关闭发动机后，汽车行驶的距离
s1＝50m﹣30m＝20m
开启再生制动器后汽车行驶的距离s2＝46m﹣30m＝16m
关闭发动机后，关闭再生制动器时，汽车的动能全部转化为内能，则摩擦力的大小
开启再生制动器后摩擦力做的功
动能再生使用的部分
（3）车辆以50km/h速度匀速行驶1小时，燃机耗油4kg，车辆消耗的能量为
W＝Q＝mq＝4kg×4.6×107J/kg＝1.84×108J
“吨百公里能耗”是新能源汽车的关键指标，指车辆消耗的能量与行驶路程（百公里）和车辆总质量乘积的比值，则该车在测试过程中的吨百公里能耗为
（4）因此汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，汽油的热值不变，因为热值是燃料本身的一种特性‌，它表示燃料完全燃烧时放热本领的大小，取决于燃料本身的化学成分，与燃料的质量、形态、体积以及燃烧是否完全无关。电流表的位置
A
B
C
电流IA/A
0.3
0.3
0.3
电流IB/A
0.2
0.2
0.2
电流IC/A
0.4
0.4
0.4
