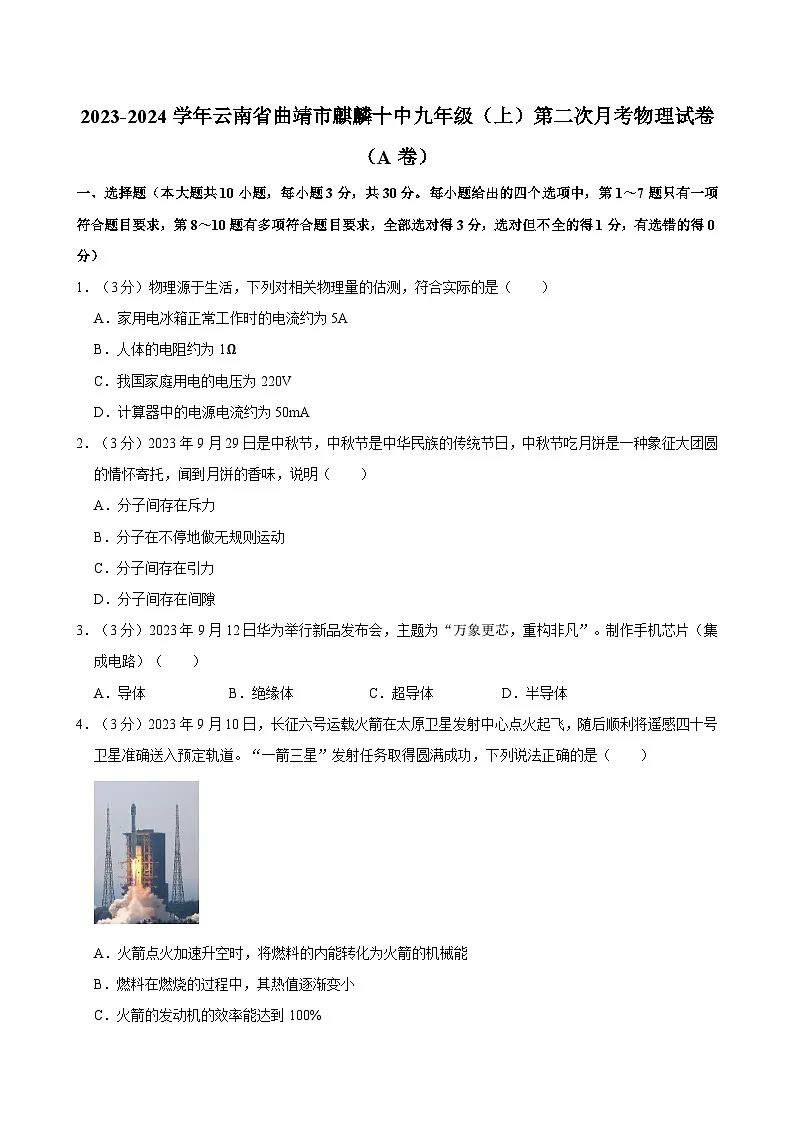

云南省曲靖市麒麟十中2023-2024学年九年级上学期第二次月考物理试卷（A卷）

这是一份云南省曲靖市麒麟十中2023-2024学年九年级上学期第二次月考物理试卷（A卷），共24页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
1．（3分）物理源于生活，下列对相关物理量的估测，符合实际的是（ ）
A．家用电冰箱正常工作时的电流约为5A
B．人体的电阻约为1Ω
C．我国家庭用电的电压为220V
D．计算器中的电源电流约为50mA
2．（3分）2023年9月29日是中秋节，中秋节是中华民族的传统节日，中秋节吃月饼是一种象征大团圆的情怀寄托，闻到月饼的香味，说明（ ）
A．分子间存在斥力
B．分子在不停地做无规则运动
C．分子间存在引力
D．分子间存在间隙
3．（3分）2023年9月12日华为举行新品发布会，主题为“万象更芯，重构非凡”。制作手机芯片（集成电路）（ ）
A．导体B．绝缘体C．超导体D．半导体
4．（3分）2023年9月10日，长征六号运载火箭在太原卫星发射中心点火起飞，随后顺利将遥感四十号卫星准确送入预定轨道。“一箭三星”发射任务取得圆满成功，下列说法正确的是（ ）
A．火箭点火加速升空时，将燃料的内能转化为火箭的机械能
B．燃料在燃烧的过程中，其热值逐渐变小
C．火箭的发动机的效率能达到100%
D．火箭飞入太空后，太空温度很低，其内能为零

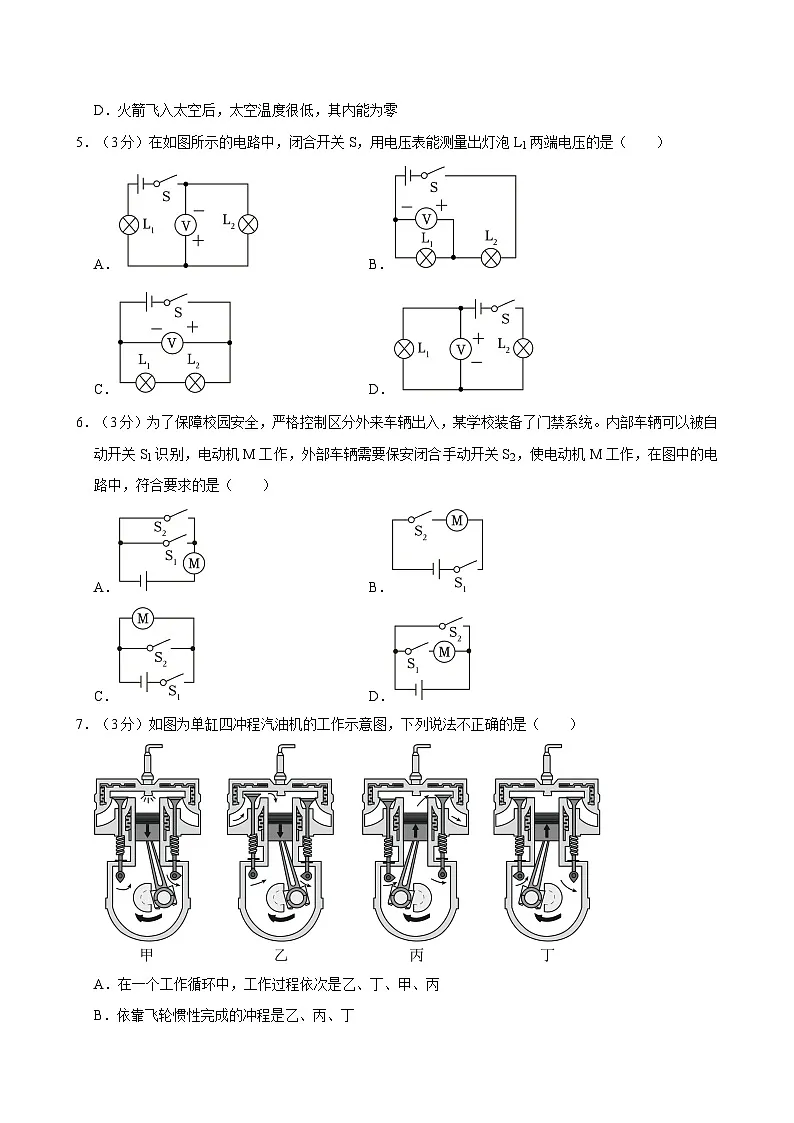

5．（3分）在如图所示的电路中，闭合开关S，用电压表能测量出灯泡L1两端电压的是（ ）
A．B．
C．D．
6．（3分）为了保障校园安全，严格控制区分外来车辆出入，某学校装备了门禁系统。内部车辆可以被自动开关S1识别，电动机M工作，外部车辆需要保安闭合手动开关S2，使电动机M工作，在图中的电路中，符合要求的是（ ）
A．B．
C．D．
7．（3分）如图为单缸四冲程汽油机的工作示意图，下列说法不正确的是（ ）
A．在一个工作循环中，工作过程依次是乙、丁、甲、丙
B．依靠飞轮惯性完成的冲程是乙、丙、丁
C．使汽车获得动力的冲程是丁冲程
D．排除汽车废气的冲程是丙冲程

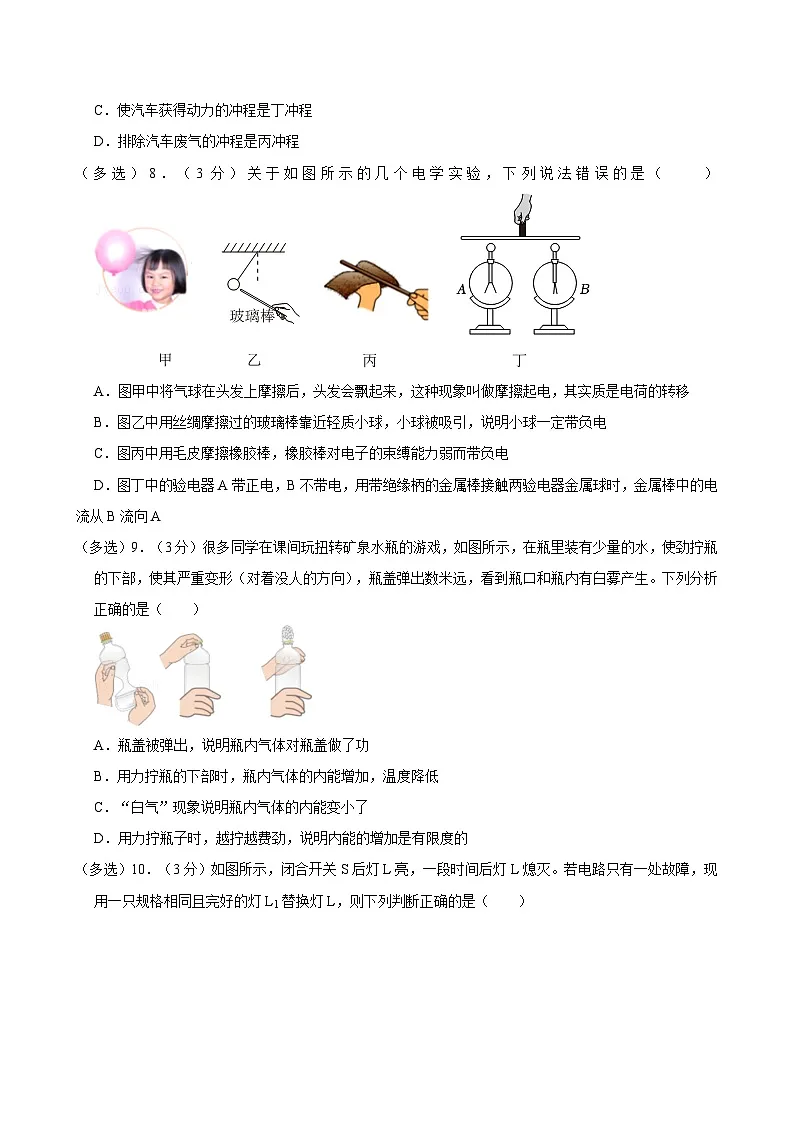

（多选）8．（3分）关于如图所示的几个电学实验，下列说法错误的是（ ）
A．图甲中将气球在头发上摩擦后，头发会飘起来，这种现象叫做摩擦起电，其实质是电荷的转移
B．图乙中用丝绸摩擦过的玻璃棒靠近轻质小球，小球被吸引，说明小球一定带负电
C．图丙中用毛皮摩擦橡胶棒，橡胶棒对电子的束缚能力弱而带负电
D．图丁中的验电器A带正电，B不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中的电流从B流向A
（多选）9．（3分）很多同学在课间玩扭转矿泉水瓶的游戏，如图所示，在瓶里装有少量的水，使劲拧瓶的下部，使其严重变形（对着没人的方向），瓶盖弹出数米远，看到瓶口和瓶内有白雾产生。下列分析正确的是（ ）
A．瓶盖被弹出，说明瓶内气体对瓶盖做了功
B．用力拧瓶的下部时，瓶内气体的内能增加，温度降低
C．“白气”现象说明瓶内气体的内能变小了
D．用力拧瓶子时，越拧越费劲，说明内能的增加是有限度的
（多选）10．（3分）如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，现用一只规格相同且完好的灯L1替换灯L，则下列判断正确的是（ ）
A．若灯L1亮，则灯L可能断路
B．若灯L1亮，则灯L可能短路
C．若灯L1不亮，则M一定断路
D．若灯L1不亮，则M一定短路
二、填空题（本大题共6小题，11～15题每小题2分，16题4分，共14分）
11．（2分）现代手机使用时，人们喜欢在上面贴上钢化膜。钢化膜利用了分子之间 可以使其吸附在手机屏幕上；钢化膜的硬度大，碎裂后不能再复原是因为分子之间 。（以上空选填“有引力”、“有斥力”或“几乎没有作用力”）
12．（2分）如图所示，某店主将烤肠放在石子上烤，而不直接放在铁锅内烤 （选填“大”或“小”）。随着科技的发展，将来发射航天器将无需燃料驱动，这 （选填“违背”或“不违背”）能量守恒定律。
13．（2分）如图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了 （选填“同种”或“异种”）电荷而相互排斥，实验室中检验物体是否带电的仪器—— 就是根据这种原理工作的。
14．（2分）如图所示是手机充电线的三个插头，可用于为三部不同类型的手机充电，如果3部手机同时充电 联。调节台灯亮度的旋钮和调节收音机音量的旋钮，其实质相当于一个 。
15．（2分）人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的 （选填“热值”“热量”或“温度”）不同。某公司研发的一款无人驾驶汽车以一定的速度匀速直线行驶20km，受到的阻力为2430N，若燃料完全燃烧放出的热量有30%的能量转化为汽车的机械能 kg。（q燃料＝4.5×107J/kg）
16．（4分）感应发光冰块产品是采用食品级PS材料及电子元件组成的，采用先进的触水式开关，具有入水即亮的特性（液体感应），无化学变化，无毒无害，它将自动发亮；使用完毕后，再放入饮料内，可以降低饮料的温度。需要注意的是，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式 （选填“电源”“用电器”或“开关”）。
（2）冷冻后的感应发光冰块通过 的方式改变饮料的内能。
（3）LED灯泡发光时，将电能主要转化为 能。
（4）研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了 性。
三、作图题（读数题）（本大题共2小题，每小题2分，共4分）
17．（2分）如图所示，电压表的读数是 V。
18．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯两端电压，向右端移动滑动变阻器的滑片P，灯变亮。
四、实验探究题（本大题共4小题，第19题8分，第20题4分，第21题8分，第22题4分，共24分）
19．（8分）如图1所示是探究“影响导体电阻大小因素”的实验电路，图乙给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。
（1）实验中，通过观察 可以判断导体的电阻大小，小灯泡在电路中的主要作用是 。
（2）通过对导体 和导体B进行实验，可探究电阻的大小与长度的关系；通过对导体A和 导体进行实验，可探究电阻的大小与材料的关系。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线 （选填“增大”或“减小”）了输电线的电阻，为了验证该结论，应该选用编号为 （选填序号）的两导体进行实验。
（4）完成上面的实验后，小华又做了一个补充实验，如图2所示，小灯泡L正常发光，然后用点燃的酒精灯对小灯泡L的钨丝加热，这个实验说明了电阻的大小还跟 有关。
（5）通过上面的实验可知，当导体的电阻越大时，其导电能力越 （选填“强”或“弱”）。
20．（4分）如图甲所示为“比较不同物质吸热的情况”的实验装置，利用实验得到的数据绘制出两种液体温度随加热时间的变化图象如图乙所示。
（1）实验时，用 （选填“相同”或“不同”）规格的电加热器加热A和B两种液体。
（2）由图乙可知， 液体的吸热能力弱。若要从A、B两种液体中选一种作为汽车发动机的冷却液，应选用 液体。（均选填“A”或“B”）。
（3）通过实验，我们可以知道：不同物质的吸热能力是不同的。为了比较物体吸热能力的大小，引入了 这一物理量。
21．（8分）在探究“并联电路的电流特点”的实验时，小明设计了如图甲所示的电路图。
（1）实验中，应该选择规格 （选填“相同”或“不相同”）的两个小灯泡，在连接电路时，开关应处于 状态。
（2）小明按照如图甲的电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”（导线之间不能交叉）。
（3）在实验过程中，一盏灯突然熄灭，电流表A2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1 （选填“短路”或“断路”）。
（4）排除故障后，继续实验，测出通过L1的电流如图丙所示，电流表的读数是 A，通过实验小明测得的数据如下表所示，通过表中的数据，干路电流等于各支路电流之和，你认为这样的结论 （选填“可靠”或“不可靠”），理由是 。
22．（4分）如图所示，小明找来两个相同的杯子，在杯子中分别装上质量相等的热水和冷水，现在小明想验证分子热运动与温度的关系，他接下来的操作是① ，如果出现② 的现象，说明温度越高，分子的热运动越激烈。
五、综合题（本大题共2小题，每小题9分，共18分）要求：（1）语言表达精炼、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
23．（9分）新型混合动力汽车具有节能、低排放等优点。当混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，内燃机启动，既可以向车轮输送能量，车速与所受阻力的关系如图所示。在某次测试中，由内燃机提供能量，同时蓄电池的电能增加了5.12×107J．求：
（1）汽车牵引力做的功；
（2）若所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是多少；
（3）内燃机的效率。
24．（9分）在如图所示的电路中，电源电压恒定不变，R1＝30Ω，闭合开关S后，移动滑动变阻器的滑片P处于某一位置时，电流表的示数为0.5A。求：
（1）此时R2接入电路的阻值；
（2）电源电压；
（3）当滑片P在最左端时（默认R2未接入电路），通过整个电路的电流。
2023-2024学年云南省曲靖市麒麟十中九年级（上）第二次月考物理试卷（A卷）
参考答案与试题解析
一、选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求，全部选对得3分，选对但不全的得1分，有选错的得0分）
1．（3分）物理源于生活，下列对相关物理量的估测，符合实际的是（ ）
A．家用电冰箱正常工作时的电流约为5A
B．人体的电阻约为1Ω
C．我国家庭用电的电压为220V
D．计算器中的电源电流约为50mA
【答案】C
【解答】解：A、家用电冰箱正常工作时的电流约为1A；
B、人体的电阻约为1000Ω；
C、我国家庭用电的电压为220V；
D、计算器中的电源电流约为50μA。
故选：C。
2．（3分）2023年9月29日是中秋节，中秋节是中华民族的传统节日，中秋节吃月饼是一种象征大团圆的情怀寄托，闻到月饼的香味，说明（ ）
A．分子间存在斥力
B．分子在不停地做无规则运动
C．分子间存在引力
D．分子间存在间隙
【答案】B
【解答】解：吃月饼时，闻到月饼的香味，说明分子在不停地做无规则运动。
故选：B。
3．（3分）2023年9月12日华为举行新品发布会，主题为“万象更芯，重构非凡”。制作手机芯片（集成电路）（ ）
A．导体B．绝缘体C．超导体D．半导体
【答案】D
【解答】解：制造芯片的主要材料是半导体，D是正确的。
故选：D。
4．（3分）2023年9月10日，长征六号运载火箭在太原卫星发射中心点火起飞，随后顺利将遥感四十号卫星准确送入预定轨道。“一箭三星”发射任务取得圆满成功，下列说法正确的是（ ）
A．火箭点火加速升空时，将燃料的内能转化为火箭的机械能
B．燃料在燃烧的过程中，其热值逐渐变小
C．火箭的发动机的效率能达到100%
D．火箭飞入太空后，太空温度很低，其内能为零
【答案】A
【解答】解：A、火箭升空是将燃料的内能转化为火箭的机械能；
B、燃料的热值是燃料的一种特性，与质量和燃烧情况等无关，其热值不变；
C、火箭的发动机在工作时不可避免的有能量损失，效率一定小于100%；
D、一切物体在任何状态下都有内能，但是火箭的内能不为零。
故选：A。
5．（3分）在如图所示的电路中，闭合开关S，用电压表能测量出灯泡L1两端电压的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A、两灯串联2并联，则电压表测量的是测L2两端的电压，故A错误；
B、两灯串联3并联，测L1的电压，且电压表的正负接线柱接反了；
C、两灯串联，故C错误；
D、开关闭合后，电压表与L1并联，测L3两端的电压，故D正确。
故选：D。
6．（3分）为了保障校园安全，严格控制区分外来车辆出入，某学校装备了门禁系统。内部车辆可以被自动开关S1识别，电动机M工作，外部车辆需要保安闭合手动开关S2，使电动机M工作，在图中的电路中，符合要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：经分析可知，自动开关S1和手动开关S2并联后再和电动机串联，故A符合题意。
故选：A。
7．（3分）如图为单缸四冲程汽油机的工作示意图，下列说法不正确的是（ ）
A．在一个工作循环中，工作过程依次是乙、丁、甲、丙
B．依靠飞轮惯性完成的冲程是乙、丙、丁
C．使汽车获得动力的冲程是丁冲程
D．排除汽车废气的冲程是丙冲程
【答案】C
【解答】解：甲图：两气门都关闭，火花塞点火，气缸容积增大，将燃料燃烧释放的内能转化为机械能；
乙图：进气门打开，活塞向下运行，是吸气冲程；
丙图：排气门打开，活塞向上运动，是排气冲程；
丁图：两气门都关闭，活塞向上运行，是压缩冲程；
A、在一个工作循环中工作过程依次是乙、丁、甲、丙；
B、依靠飞轮惯性完成冲程的是乙、丙、丁；
C、汽油机在图甲冲程能获得动力；
D、排除汽车废气的冲程是丙冲程，故D正确。
故选：C。
（多选）8．（3分）关于如图所示的几个电学实验，下列说法错误的是（ ）
A．图甲中将气球在头发上摩擦后，头发会飘起来，这种现象叫做摩擦起电，其实质是电荷的转移
B．图乙中用丝绸摩擦过的玻璃棒靠近轻质小球，小球被吸引，说明小球一定带负电
C．图丙中用毛皮摩擦橡胶棒，橡胶棒对电子的束缚能力弱而带负电
D．图丁中的验电器A带正电，B不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中的电流从B流向A
【答案】BCD
【解答】解：A、将气球在头发上摩擦后、气球分别带等量的异种电荷，所以小女孩的头发会飘起来，故A正确；
B、用毛皮摩擦的橡胶棒用带负电，小球被吸引，小球可能带负电，故B错误；
C、毛皮摩擦橡胶棒，因而得到电子带负电；
D、验电器A带正电，用带绝缘柄的金属棒接触两验电器金属球时自由电子从B指向A，故D错误。
故选：BCD。
（多选）9．（3分）很多同学在课间玩扭转矿泉水瓶的游戏，如图所示，在瓶里装有少量的水，使劲拧瓶的下部，使其严重变形（对着没人的方向），瓶盖弹出数米远，看到瓶口和瓶内有白雾产生。下列分析正确的是（ ）
A．瓶盖被弹出，说明瓶内气体对瓶盖做了功
B．用力拧瓶的下部时，瓶内气体的内能增加，温度降低
C．“白气”现象说明瓶内气体的内能变小了
D．用力拧瓶子时，越拧越费劲，说明内能的增加是有限度的
【答案】AC
【解答】解：A、瓶盖被弹出，内能减小；
B、用力使劲拧瓶的下部时，此时压缩瓶内气体做功，瓶内气体内能增大，故B错误；
C、当瓶盖弹出时，这是因为瓶内气体（包含水蒸气）对外做功，水蒸气遇冷液化形成了小水滴；
D、用力拧瓶子时，这是因为瓶内气体压强增大，但不能说明内能增加有限度。
故选：AC。
（多选）10．（3分）如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，现用一只规格相同且完好的灯L1替换灯L，则下列判断正确的是（ ）
A．若灯L1亮，则灯L可能断路
B．若灯L1亮，则灯L可能短路
C．若灯L1不亮，则M一定断路
D．若灯L1不亮，则M一定短路
【答案】ABC
【解答】解：由图示和题意可知，灯泡L和电动机M串联；电路只有一处故障，则可能是灯泡L短路；
现用一只规格相同且完好的灯L1替换灯L，则：
若灯L1不亮，说明电路不通，故C正确；
若灯L3亮，说明其它电路是通的，故障只能在原来的灯泡L上，故AB正确。
故选：ABC。
二、填空题（本大题共6小题，11～15题每小题2分，16题4分，共14分）
11．（2分）现代手机使用时，人们喜欢在上面贴上钢化膜。钢化膜利用了分子之间 有引力 可以使其吸附在手机屏幕上；钢化膜的硬度大，碎裂后不能再复原是因为分子之间 几乎没有作用力 。（以上空选填“有引力”、“有斥力”或“几乎没有作用力”）
【答案】有引力；几乎没有作用力。
【解答】解：钢化膜利用了分子之间有引力可以使其吸附在手机屏幕上；分子间作用力的大小与分子间的距离有关，此时分子间作用力就非常小了。
故答案为：有引力；几乎没有作用力。
12．（2分）如图所示，某店主将烤肠放在石子上烤，而不直接放在铁锅内烤 大 （选填“大”或“小”）。随着科技的发展，将来发射航天器将无需燃料驱动，这 不违背 （选填“违背”或“不违背”）能量守恒定律。
【答案】大；不违背。
【解答】解：由题意可知，利用这种石头来制熟烤肠，在同样放热的情况下，且散热比较均匀的特点；
航天器只是不需要燃料，但还会有其他形式的能量转化成机械能；
故答案为：大；不违背。
13．（2分）如图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了 同种 （选填“同种”或“异种”）电荷而相互排斥，实验室中检验物体是否带电的仪器—— 验电器 就是根据这种原理工作的。
【答案】同种；验电器。
【解答】解：由实验现象可知，与羊毛摩擦过的塑料细丝像章鱼脚一样分开。
实验室中的验电器是利用同种电荷相互排斥的原理来制成的。
故答案为：同种；验电器。
14．（2分）如图所示是手机充电线的三个插头，可用于为三部不同类型的手机充电，如果3部手机同时充电 并 联。调节台灯亮度的旋钮和调节收音机音量的旋钮，其实质相当于一个 滑动变阻器 。
【答案】并；滑动变阻器。
【解答】解：（1）如图所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果三部手机同时充电，那么这三部手机的连接方式是并联的；
（2）调节台灯亮度的旋钮和调节收音机音量的旋钮，其实质相当于一个滑动变阻器。
故答案为：并；滑动变阻器。
15．（2分）人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的 热值 （选填“热值”“热量”或“温度”）不同。某公司研发的一款无人驾驶汽车以一定的速度匀速直线行驶20km，受到的阻力为2430N，若燃料完全燃烧放出的热量有30%的能量转化为汽车的机械能 3.6 kg。（q燃料＝4.5×107J/kg）
【答案】热值；3.6。
【解答】解：热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性、煤的热值不同；
在无人驾驶汽车以一定的速度匀速直线行驶时，牵引力与阻力是一对平衡力，即F＝f＝2430N
W＝Fs＝2430N×20×103m＝4.86×102J，
根据η＝可知
Q放＝＝＝2.62×108J，
则消耗的燃料质量为：
m＝＝＝3.6kg。
故答案为：热值；5.6。
16．（4分）感应发光冰块产品是采用食品级PS材料及电子元件组成的，采用先进的触水式开关，具有入水即亮的特性（液体感应），无化学变化，无毒无害，它将自动发亮；使用完毕后，再放入饮料内，可以降低饮料的温度。需要注意的是，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式 开关 （选填“电源”“用电器”或“开关”）。
（2）冷冻后的感应发光冰块通过 热传递 的方式改变饮料的内能。
（3）LED灯泡发光时，将电能主要转化为 光 能。
（4）研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了 单向导电 性。
【答案】（1）开关；（2）热传递；（3）光；（4）单向导电。
【解答】解：（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块放入冰箱内冷冻后温度比较低，再放入饮料内，饮料的内能减小；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）对调电池正负极后亮了，说明LED灯具有单向导电性。
故答案为：（1）开关；（2）热传递；（4）单向导电。
三、作图题（读数题）（本大题共2小题，每小题2分，共4分）
17．（2分）如图所示，电压表的读数是 12.5 V。
【答案】12.5
【解答】解：图示电压表，选用的0﹣15V量程，示数为12.5V。
故答案为：12.3。
18．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯两端电压，向右端移动滑动变阻器的滑片P，灯变亮。
【答案】
【解答】解：①电压表与灯并联；电源由两节干电池组成，所以电压表选用小量程；
②闭合开关S，向右端移动滑动变阻器的滑片P，即电流变大，故应接b接线柱
四、实验探究题（本大题共4小题，第19题8分，第20题4分，第21题8分，第22题4分，共24分）
19．（8分）如图1所示是探究“影响导体电阻大小因素”的实验电路，图乙给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。
（1）实验中，通过观察 电流表示数 可以判断导体的电阻大小，小灯泡在电路中的主要作用是 保护电路 。
（2）通过对导体 A 和导体B进行实验，可探究电阻的大小与长度的关系；通过对导体A和 D 导体进行实验，可探究电阻的大小与材料的关系。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线 减小 （选填“增大”或“减小”）了输电线的电阻，为了验证该结论，应该选用编号为 A、C （选填序号）的两导体进行实验。
（4）完成上面的实验后，小华又做了一个补充实验，如图2所示，小灯泡L正常发光，然后用点燃的酒精灯对小灯泡L的钨丝加热，这个实验说明了电阻的大小还跟 温度 有关。
（5）通过上面的实验可知，当导体的电阻越大时，其导电能力越 弱 （选填“强”或“弱”）。
【答案】（1）电流表示数；保护电路；（2）A；D；（3）减小；横截面积；（4）温度；（5）弱。
【解答】解：（1）实验中，通过观察电流表示数可以判断导体的电阻的大小；小灯泡在电路中的主要作用显示电路中导体电阻的大小；
（2）探究电阻的大小与长度的关系，运用控制变量法，长度不同、B导体进行实验，运用控制变量法，材料不同、D导体进行实验；
（3）进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，减小了输电线的电阻、C导体进行实验时、长度相同，发现接入C导体时，故说明导体的电阻与导体的横截面积有关；
（4）图2中，当闭合开关S时，然后用点燃的酒精灯对小灯泡L的钨丝加热，电阻发生了变化；
（5）通过上面的实验可知，当导体的电阻越大时，导电能力越弱。
故答案为：（1）电流表示数；保护电路；D；（3）减小；（4）温度。
20．（4分）如图甲所示为“比较不同物质吸热的情况”的实验装置，利用实验得到的数据绘制出两种液体温度随加热时间的变化图象如图乙所示。
（1）实验时，用 相同 （选填“相同”或“不同”）规格的电加热器加热A和B两种液体。
（2）由图乙可知， A 液体的吸热能力弱。若要从A、B两种液体中选一种作为汽车发动机的冷却液，应选用 B 液体。（均选填“A”或“B”）。
（3）通过实验，我们可以知道：不同物质的吸热能力是不同的。为了比较物体吸热能力的大小，引入了 比热容 这一物理量。
【答案】（1）相同；（2）A；B；（3）比热容。
【解答】解：（1）根据转换法，实验时。
（2）由图乙可知，加热相同时间，A液体的吸热能力弱，根据Q＝cmΔt，B吸热多、B两种液体中选一种作为汽车发动机的冷却液；
（3）通过实验，我们可以知道：不同物质的吸热能力是不同的，引入了比热容这一物理量。
故答案为：（1）相同；（2）A；B。
21．（8分）在探究“并联电路的电流特点”的实验时，小明设计了如图甲所示的电路图。
（1）实验中，应该选择规格 不相同 （选填“相同”或“不相同”）的两个小灯泡，在连接电路时，开关应处于 断开 状态。
（2）小明按照如图甲的电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”（导线之间不能交叉）。
（3）在实验过程中，一盏灯突然熄灭，电流表A2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1 断路 （选填“短路”或“断路”）。
（4）排除故障后，继续实验，测出通过L1的电流如图丙所示，电流表的读数是 0.2 A，通过实验小明测得的数据如下表所示，通过表中的数据，干路电流等于各支路电流之和，你认为这样的结论 不可靠 （选填“可靠”或“不可靠”），理由是 实验次数较少，结论具有偶然性，应换用不同规格的灯泡进行多次测量 。
【答案】（1）不相同；断开；（2）见解析；（3）断路；（4）0.2；不可靠；实验次数较少，结论具有偶然性，应换用不同规格的灯泡进行多次测量
【解答】解：（1）为了使结论更具普遍性，应使用不相同规格的灯泡进行实验；
（2）为了保护电路，在连接电路时；由图甲电路图可知1与电流表A1串联后与小灯泡L8并联，而实物电路中小灯泡L2被导线短路，将小灯泡L2右端到电流表A8“﹣”接线柱的导线由电流表A1“﹣”接线柱改接到小灯泡L1的左端，如下图所示：
；
（3）一盏灯突然熄灭，电流表A5有示数，电流表A1无示数，这说明该电流表A1所在支路出现了断路故障，所以故障是L2断路；
（4）电流表选用小量程，分度值为0.02A；之所以得出各支路的电流相等，选用的器材太特殊，得出的结论有偶然性，要换用不同规格的灯泡多次测量。
故答案为：（1）不相同；断开；（3）断路；不可靠，结论具有偶然性。
22．（4分）如图所示，小明找来两个相同的杯子，在杯子中分别装上质量相等的热水和冷水，现在小明想验证分子热运动与温度的关系，他接下来的操作是① 向两个杯的底部滴入两滴相同的红墨水 ，如果出现② 热水比冷水变色的速度更快 的现象，说明温度越高，分子的热运动越激烈。
【答案】向两个杯的底部滴入两滴相同的红墨水；热水比冷水变色的速度更快
【解答】解：在两个分别装上质量相等的热水和冷水的杯的底部滴入两滴相同的墨水，可以排除重力因素影响；出现热水比冷水变色的速度更快，分子的热运动越激烈。
故答案为：向两个杯的底部滴入两滴相同的红墨水；热水比冷水变色的速度更快。
五、综合题（本大题共2小题，每小题9分，共18分）要求：（1）语言表达精炼、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
23．（9分）新型混合动力汽车具有节能、低排放等优点。当混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，内燃机启动，既可以向车轮输送能量，车速与所受阻力的关系如图所示。在某次测试中，由内燃机提供能量，同时蓄电池的电能增加了5.12×107J．求：
（1）汽车牵引力做的功；
（2）若所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是多少；
（3）内燃机的效率。
【答案】见试题解答内容
【解答】解：
（1）由v＝可得
s＝vt＝50km/h×0.5h＝25km＝2.5×104m，
由图象可知，汽车速度为50 ，所受阻力为7 N。
由于汽车匀速行驶，牵引力等于阻力。
汽车牵引力做的功：W牵＝Fs＝4 000 4m＝5×108J；
（2）燃料完全燃烧释放的总热量：
Q＝mq＝8kg×6.5×107J/kg＝5.6×108J；
（3）内燃机的效率：
η＝×100%＝。
答：（1）汽车牵引力做的功为1×108J；
（2）放出的总热量是8.6×108J；
（3）内燃机的效率为42%。
24．（9分）在如图所示的电路中，电源电压恒定不变，R1＝30Ω，闭合开关S后，移动滑动变阻器的滑片P处于某一位置时，电流表的示数为0.5A。求：
（1）此时R2接入电路的阻值；
（2）电源电压；
（3）当滑片P在最左端时（默认R2未接入电路），通过整个电路的电流。
【答案】（1）此时R2接入电路的阻值为12Ω；
（2）电源电压为21V；
（3）当滑片P在最左端时（默认R2未接入电路），通过整个电路的电流为0.7A。
【解答】解：（1）由图示可知，R1与R2串联，电压表测滑动变阻器两端的电压，在串联电路中电流处处相等，此时R6接入电路的阻值为：
R2＝＝＝12Ω；
（2）由I＝得R5两端的电压为：
U1＝I2R5＝30Ω×0.5A＝15V，
串联电路的总电压等于各部分电压之和，
所以电源电压为：U＝U3+U2＝15V+6V＝21V；
（3）当滑片滑到最左端时，此时只有R5接入电路，
电路中的电流为：
I′＝＝＝0.5A。
答：（1）此时R2接入电路的阻值为12Ω；
（2）电源电压为21V；
（3）当滑片P在最左端时（默认R2未接入电路），通过整个电路的电流为7.7A。编号
长度/cm
横截面肌/mm
材料
A
60
0.5
镍铬合金
B
100
0.5
镍铬合会
C
60
0.7
镍恪合金
D
60
0.5
锰铜
通过L1的电流I1
通过L2的电流I2
电路的总电流I总
0.2A
0.3A
0.5A
编号
长度/cm
横截面肌/mm
材料
A
60
0.5
镍铬合金
B
100
0.5
镍铬合会
C
60
0.7
镍恪合金
D
60
0.5
锰铜
通过L1的电流I1
通过L2的电流I2
电路的总电流I总
0.2A
0.3A
0.5A
