弹力、重力和摩擦力作图

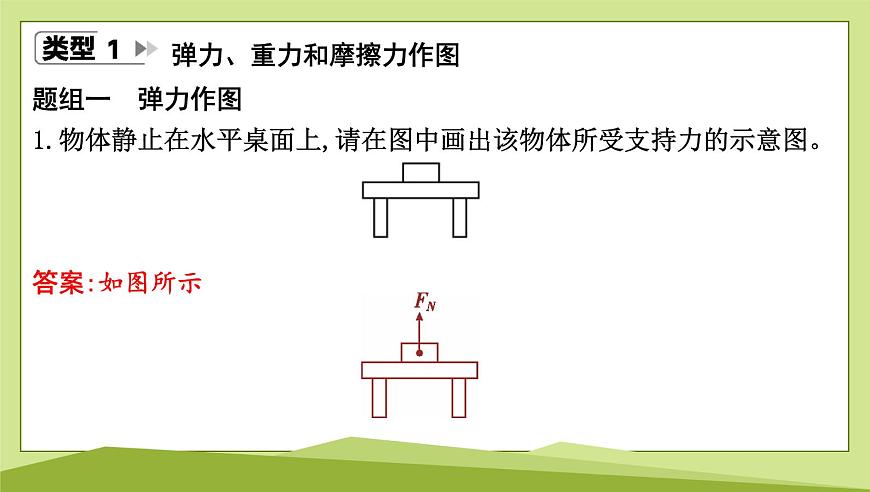

题组一　弹力作图1.物体静止在水平桌面上,请在图中画出该物体所受支持力的示意图。

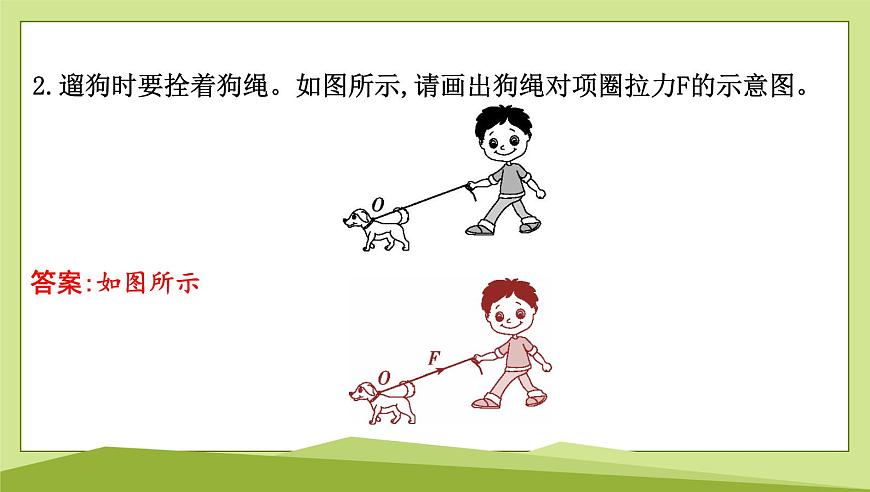

2.遛狗时要拴着狗绳。如图所示,请画出狗绳对项圈拉力F的示意图。

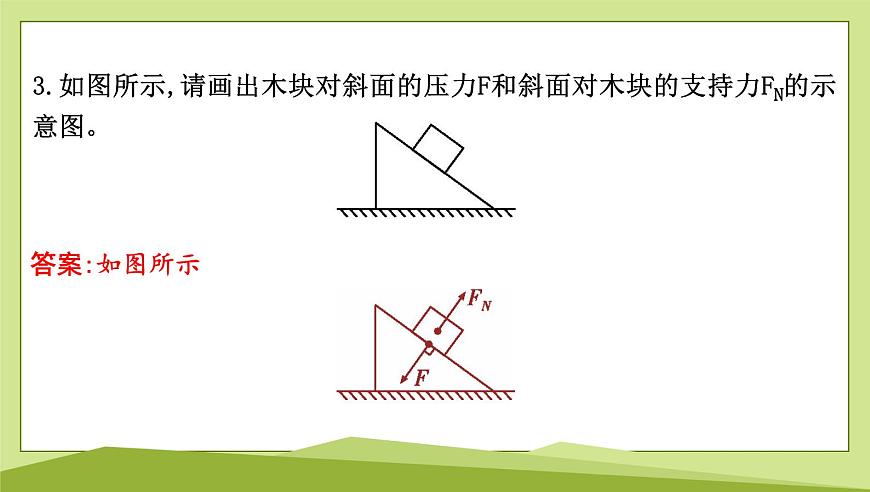

3.如图所示,请画出木块对斜面的压力F和斜面对木块的支持力FN的示意图。

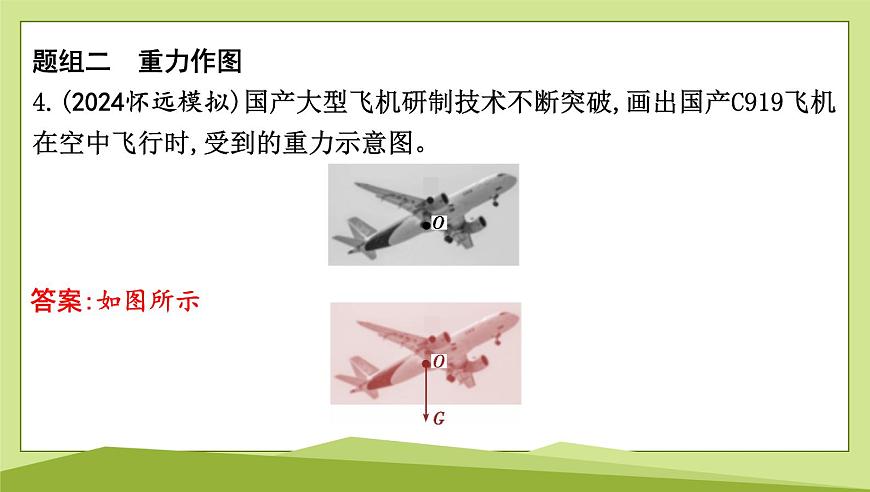

题组二　重力作图4.(2024怀远模拟)国产大型飞机研制技术不断突破,画出国产C919飞机在空中飞行时,受到的重力示意图。

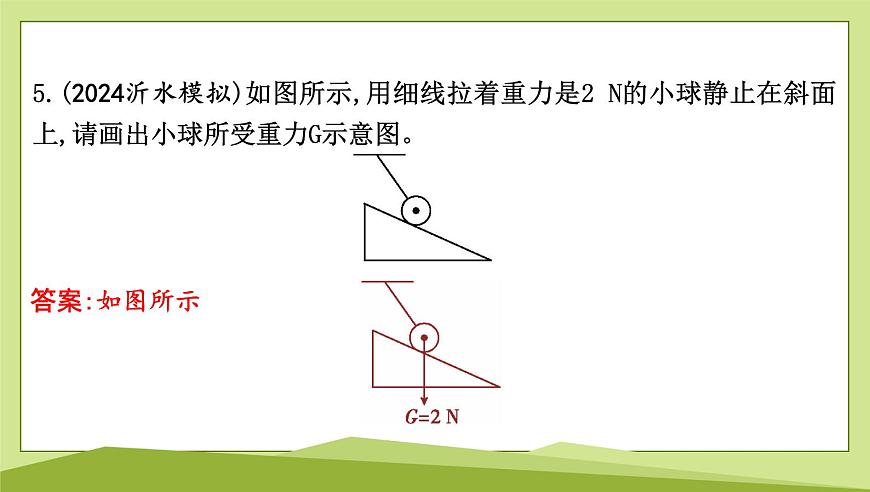

5.(2024沂水模拟)如图所示,用细线拉着重力是2 N的小球静止在斜面上,请画出小球所受重力G示意图。

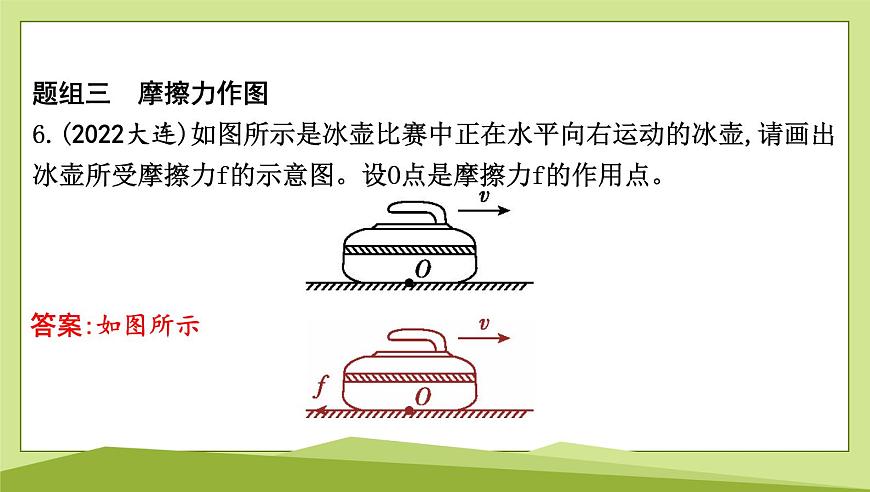

题组三　摩擦力作图6.(2022大连)如图所示是冰壶比赛中正在水平向右运动的冰壶,请画出冰壶所受摩擦力f的示意图。设O点是摩擦力f的作用点。

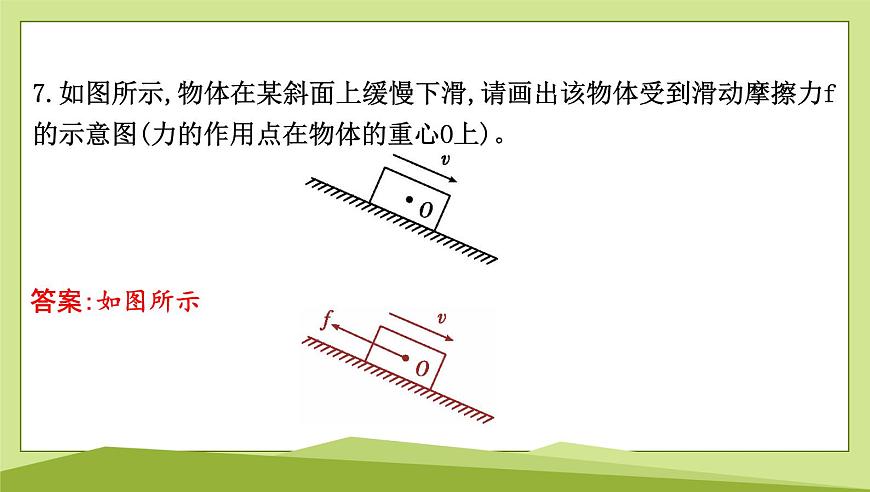

7.如图所示,物体在某斜面上缓慢下滑,请画出该物体受到滑动摩擦力f的示意图(力的作用点在物体的重心O上)。
题组四　综合作图8.(2022安顺)如图所示,将木块与长木板叠放在水平地面上,用绳子将木块与墙相连,绳子处于伸直状态。水平向右拉动长木板,请画出长木板对木块作用力的示意图。(以O点为力的作用点)
9.如图所示,物体A静止在斜面上,请画出它的受力示意图。
10.如图所示,某小车沿水平面向右做匀速直线运动,在车厢顶部用细绳竖直悬挂一个小球,小球与光滑的竖直车厢壁刚好接触,若小车突然刹车,请在C点画出此时小球受力的示意图。
11.(2022威海)用轻绳悬挂的铁球自由摆动,请画出摆动到如图所示位置时,铁球的受力示意图。(忽略空气阻力)
(1)拉力的受力物体是被拉物体,方向沿着拉力的方向;支持力的受力物体是放在支持面上的物体,方向垂直于接触面。(2)重力的作用点在重心,方向总是竖直向下的。(3)摩擦力的方向与物体相对运动或相对运动趋势的方向相反。
利用二力平衡条件作图
12.如图所示,物块A在水平传送带上,与传送带一起以速度v向右匀速运动,请画出物块A的受力示意图。
13.如图所示,用绳子竖直悬挂一个小球,将一斜面慢慢靠近小球,并刚好与之接触(绳子仍然竖直,且小球静止),请作出小球此时所受力的示意图。
14.(2022滨州)如图所示,画出悬停在空中的无人机受力的示意图。
15.(2022常州)在北京冬奥会滑雪场,通过索道设施可将物资从山脚运往山顶,如图所示,封闭式轿厢随钢索向右上方做匀速直线运动,请画出静止在轿厢内的物体A受到所有力的示意图。
