2024-2025学年江苏省无锡市宜兴市九年级上学期期末考试物理试卷（解析版）

这是一份2024-2025学年江苏省无锡市宜兴市九年级上学期期末考试物理试卷（解析版），共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个正确）
1. 使用杠杆能给我们的生活带来便利，如图，下列杠杆和鱼竿原理相同的是（ ）
A. 羊角锤B. 核桃夹
C. 园艺剪D. 食品夹
【答案】D
【解析】钓鱼竿在使用过程中动力臂小于阻力臂，是费力杠杆。
ABC．羊角锤、核桃夹、园艺剪在使用过程中动力臂大于阻力臂，是省力杠杆，故ABC不符合题意；
D．食品夹在使用过程中动力臂小于阻力臂，是费力杠杆，故D符合题意。故选D。
2. 如图，学校各教室都配置了饮水机，初三学生小芳将放置在地面上标有“17L”的一桶水安装到饮水机上，小芳所做的功最接近的是（ ）
A. 17JB. 85JC. 170JD. 1700J
【答案】C
【解析】水的体积为V=17L=0.017m3
水的质量为m=ρV=1.0×103kg/m3×0.017m3=17kg
其重力为G=mg=17kg×10N/kg=170N
小芳身高约为1.60米，故饮水机的高度约为h=1m，小芳做功约为W=Gh=170N×1m=170J

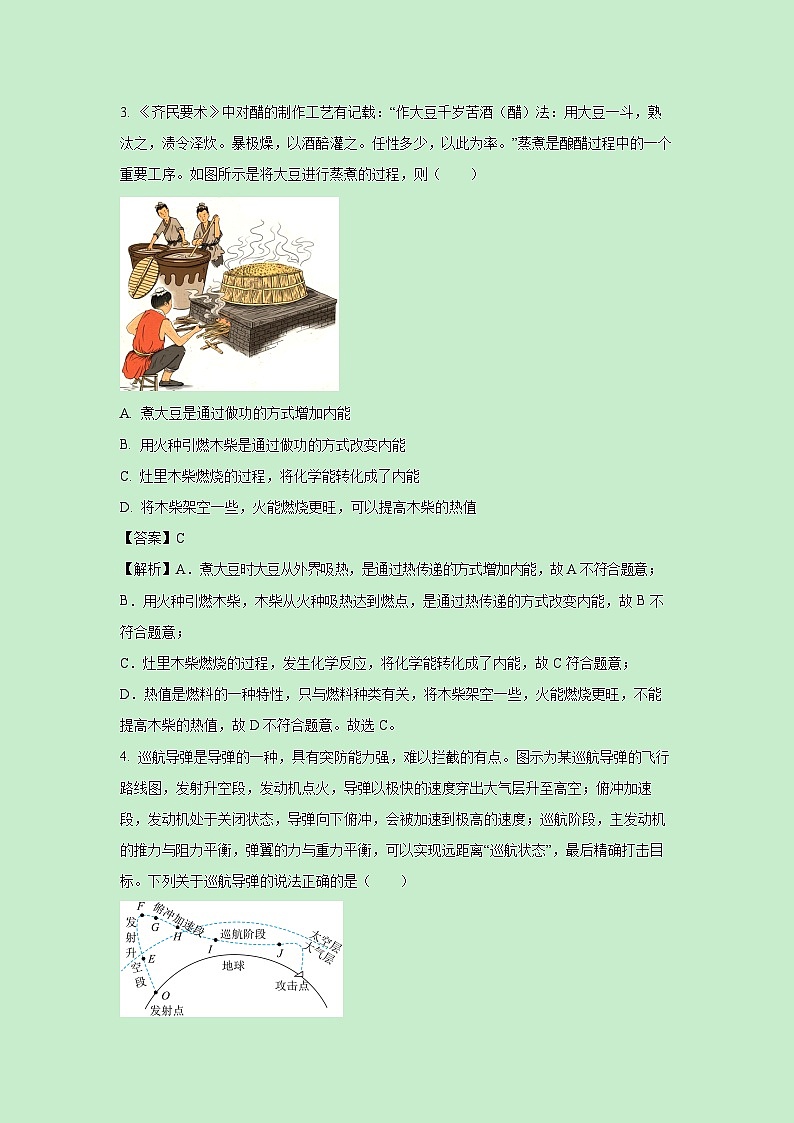

3. 《齐民要术》中对醋的制作工艺有记载：“作大豆千岁苦酒（醋）法：用大豆一斗，熟汰之，渍令泽炊。暴极燥，以酒醅灌之。任性多少，以此为率。”蒸煮是酿醋过程中的一个重要工序。如图所示是将大豆进行蒸煮的过程，则（ ）
A. 煮大豆是通过做功的方式增加内能
B. 用火种引燃木柴是通过做功的方式改变内能
C. 灶里木柴燃烧的过程，将化学能转化成了内能
D. 将木柴架空一些，火能燃烧更旺，可以提高木柴的热值
【答案】C
【解析】A．煮大豆时大豆从外界吸热，是通过热传递的方式增加内能，故A不符合题意；
B．用火种引燃木柴，木柴从火种吸热达到燃点，是通过热传递的方式改变内能，故B不符合题意；
C．灶里木柴燃烧的过程，发生化学反应，将化学能转化成了内能，故C符合题意；
D．热值是燃料的一种特性，只与燃料种类有关，将木柴架空一些，火能燃烧更旺，不能提高木柴的热值，故D不符合题意。故选C。
4. 巡航导弹是导弹的一种，具有突防能力强，难以拦截的有点。图示为某巡航导弹的飞行路线图，发射升空段，发动机点火，导弹以极快的速度穿出大气层升至高空；俯冲加速段，发动机处于关闭状态，导弹向下俯冲，会被加速到极高的速度；巡航阶段，主发动机的推力与阻力平衡，弹翼的力与重力平衡，可以实现远距离“巡航状态”，最后精确打击目标。下列关于巡航导弹的说法正确的是（ ）

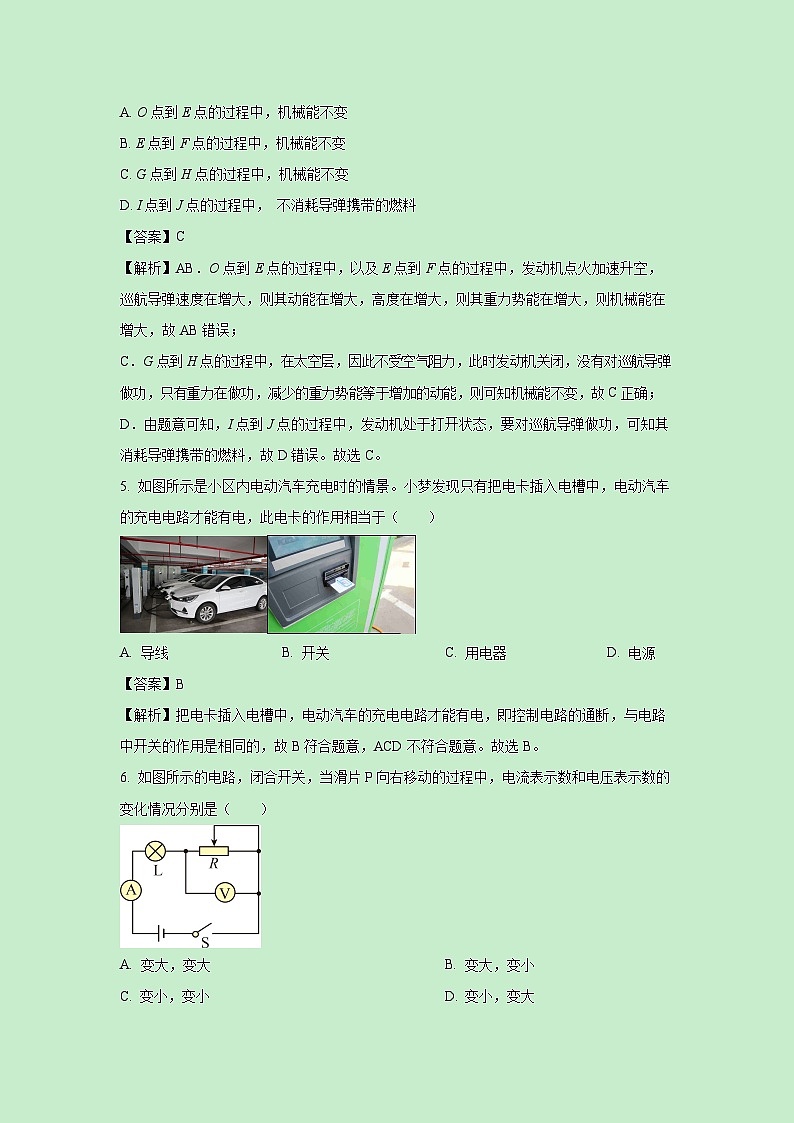

A. O点到E点的过程中，机械能不变
B. E点到F点的过程中，机械能不变
C. G点到H点的过程中，机械能不变
D. I点到J点的过程中， 不消耗导弹携带的燃料
【答案】C
【解析】AB．O点到E点的过程中，以及E点到F点的过程中，发动机点火加速升空，巡航导弹速度在增大，则其动能在增大，高度在增大，则其重力势能在增大，则机械能在增大，故AB错误；
C．G点到H点的过程中，在太空层，因此不受空气阻力，此时发动机关闭，没有对巡航导弹做功，只有重力在做功，减少的重力势能等于增加的动能，则可知机械能不变，故C正确；
D．由题意可知，I点到J点的过程中，发动机处于打开状态，要对巡航导弹做功，可知其消耗导弹携带的燃料，故D错误。故选C。
5. 如图所示是小区内电动汽车充电时的情景。小梦发现只有把电卡插入电槽中，电动汽车的充电电路才能有电，此电卡的作用相当于（ ）
A. 导线B. 开关C. 用电器D. 电源
【答案】B
【解析】把电卡插入电槽中，电动汽车的充电电路才能有电，即控制电路的通断，与电路中开关的作用是相同的，故B符合题意，ACD不符合题意。故选B。
6. 如图所示的电路，闭合开关，当滑片P向右移动的过程中，电流表示数和电压表示数的变化情况分别是（ ）
A. 变大，变大B. 变大，变小
C. 变小，变小D. 变小，变大
【答案】D
【解析】由电路图可知，R与L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片P向右移动，R接入电路的阻值变大，电路总阻值变大，由可知，电路中的电流变小，所以电流表示数变小；当滑片P向右移动，R接入电路的阻值变大，由串联分压原理可知，R两端的电压变大，所以电压表示数变大。故ABC不符合题意，D符合题意。故选D。
7. 某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。为检查电路的故障，他用电压表进行测量。结果是Uae=6V，Uab=0V，Uad=0V，Ude=6V，此电路故障可能是（ ）
A. 开关S接触不良B. L灯丝断了C. bc间断路D. R断路
【答案】D
【解析】如图所示电路为串联电路，闭合开关，灯L不亮，则电路可能出现了断路。用电压表测量ae间电压，Uae=6V，则从a到电源到e间没有断路，ab间电压为0，则从a到电源到b之间出现了断路，同理从a到电源到d之间出现了断路，而de间电压为6V，从a到开关到d间没有断路，那么是电阻R断路了，故ABC不符合题意，D符合题意。
故选D。
8. 取口香糖锡纸，剪成如图所示形状，将带锡一面两端的M、N两点分别接触电池正、负两极，其中AB和CD段等长。发现锡纸条很快开始冒烟、着火，下列分析正确的是（ ）
A. AB段的电流比CD段的小
B. 正常情况下，较细的AB段会先冒烟
C. AB段和CD段的电压相等
D. 因电池电压很低，故此实验无危险性
【答案】B
【解析】A．AB和CD段锡纸串联电路中，由于串联电路中的电流处处相等， 所以通过AB和CD段的电流相等， 故A错误；
BC．在材料和长度相同时，导体的横截面积越小，电阻越大。由图可知，AB段的横截面积小于CD段的横截面积，所以AB段的电阻大于CD段的电阻，根据串联电路的分压原理可知， AB段的电压大于CD段的电压；根据Q=I2Rt可知，在电流和通电时间一定时， AB段产生的热量多，温度高，先着火，故B正确，C错误；
D．锡纸电阻很小，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧，具有危险性，故D错误。故选B。
9. 如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A. 体重越大，体重显示表的示数越小
B. 体重测试仪电路由于缺少开关，始终处于通路
C. 体重测试仪所测体重越大，电路总功率越大
D. 体重显示表是用电压表改装成的
【答案】C
【解析】从图中可以看到，右侧电路图为一个串联电路，滑片向上滑，接入电路的电阻变小，滑片在绝缘层时，电路断开，体重显示表没有示数。
A．体重越大，从图中可以看到，绝缘体是一个杠杆，滑片向上移动越高，滑动变阻器接入电路的电阻小，电路的总电阻越小，电路的电流越大，体重显示表串联在电路中，它是用电流表改装成的，则体重显示表的示数越大，故A错误；
B．从电路图可以看到，体重测试仪电路缺少开关，但是当滑片处于绝缘层时，绝缘层是不导电的，电路没有电流，电路处于断路，所以不是始终处于通路，故B错误；
C．体重测试仪所测体重越大，滑片向上移动越高，滑动变阻器接入电路的电阻越小，电路的总电阻越小，电路的电流越大，根据电功率公式可知，电路总功率越大，故C正确；
D．由A解析可知，体重显示表是用电流表改装成的，不是电压表，故D错误。故选C
10. 如图所示为小明家中配电箱内的空气开关，①为总开关，②为控制照明灯的开关，③为控制插座的开关。下列分析正确的是（ ）
A. 若①自动断开，可能是由于电路中的总电流过小
B. 若只有②自动断开，一定是由于照明灯断路
C. 若只有③自动断开，可能是插座中接入用电器的总电功率过大
D. 若某个空气开关自动断开，排除故障后需更换该空气开关
【答案】C
【解析】A．若①自动断开，是由于电路中的总电流过大，可能是电路出现了短路，也可能是用电器的总功率过大，故A错误；
B．若只有②自动断开，即控制照明灯的开关自动断开，可能是照明灯短路，也可能是照明灯总功率过大，故B错误；
C．若只有③自动断开，即控制插座的开关自动断开，可能是插座中接入用电器的总电功率过大，故C正确；
D．家中空气开关跳闸断开后，应该排除故障后再将其闭合，不需要更换该空气开关，故D错误。故选C。
11. 为保证校园安全，学校门口安装车辆管理闸道。本校教师车辆经过闸道时，可以识别车牌号（S1闭合）开闸；外来车辆需进出校园，门卫可以手动（S2闭合）开闸。下列电路设计符合要求的是（ ）
A.
B.
C.
D.
【答案】D
【解析】根据题目要求可知，开关S1和S2任意一个闭合，都可开闸放行车辆，即两开关并联后控制同一用电器，故D符合题意，ABC不符合题意。故选D。
12. 如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程“0~0.6A”，电压表量程“0~3V”，小灯泡标有“4.5V 0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全且小灯泡两端电压不超额定电压，在移动滑片P的过程中，下列选项正确的是（ ）
A. 变阻器的调节范围是5Ω~12ΩB. 小灯泡的最小功率是0.6W
C. 电压表示数范围是0~3VD. 电流表示数范围是0.15A~0.3A
【答案】A
【解析】A．小灯泡标有“4.5V 0.3A”字样，即电路中的最大电流为0.3A时，小灯泡两端的电压为4.5V，根据串联电路电压的规律知，滑动变阻器两端的最小电压为
①
滑动变阻器允许接入的最小电阻为
②
电压表量程“0~3V”，所以，电压表的示数最大为3V时，根据串联电路电压特点知，小灯泡两端的最小电压为
由图乙知，此时，电流最小为0.25A，滑动变阻器允许接入的最大电阻为
③
由②③得，变阻器的调节范围是5Ω~12Ω，故A正确；
B．电压表量程“0~3V”，当电压表的示数最大为3V时，根据串联电路电压特点知，小灯泡两端的电压最小为
由图乙可知，此时流过小灯泡的最小电流是0.25A（即电流表的最小示数为0.25A），则小灯泡的最小功率，故B错误；
C．小灯泡标有“4.5V 0.3A”字样，即电路中的最大电流为0.3A时，小灯泡两端的电压为4.5V，根据串联电路电压的规律知，滑动变阻器两端的最小电压为
，电压表量程“0~3V”，电压表的示数最大为3V，所以电压表示数范围是1.5~3V，故C错误；
D．小灯泡标有“4.5V 0.3A”字样，即电路中的最大电流为0.3A；当电压表的示数最大为3V时，小灯泡两端的最小电压为
由图乙知，此时电路中最小电流为0.25A，所以电流表示数范围是0.25A~0.3A，故D错误。故选A。
二、填空题（本题共12小题，每空1分，共36分）
13. 如图中的起瓶器，它属于__________杠杆（填“省力”或“费力”），A、B两点中__________点是支点，开瓶盖时在C点处施加__________（选填“向上”或“向下”）的力。
【答案】省力 A 向上
【解析】用如图所示，使用“开瓶起子”时，整根杠杆绕A点转动，即A点是支点，B点是阻力的作用点，开瓶盖时在C点处施加向上的动力，动力臂比阻力臂长，是省力杠杆。
14. 如图所示，在光滑的斜面上，将物体G分别沿斜面AC和BC以相同的速度匀速拉到顶端C，所用的力F1______F2，所做的功W1______W2，功率的大小P1______P2。
【答案】< = LBC，故F1
