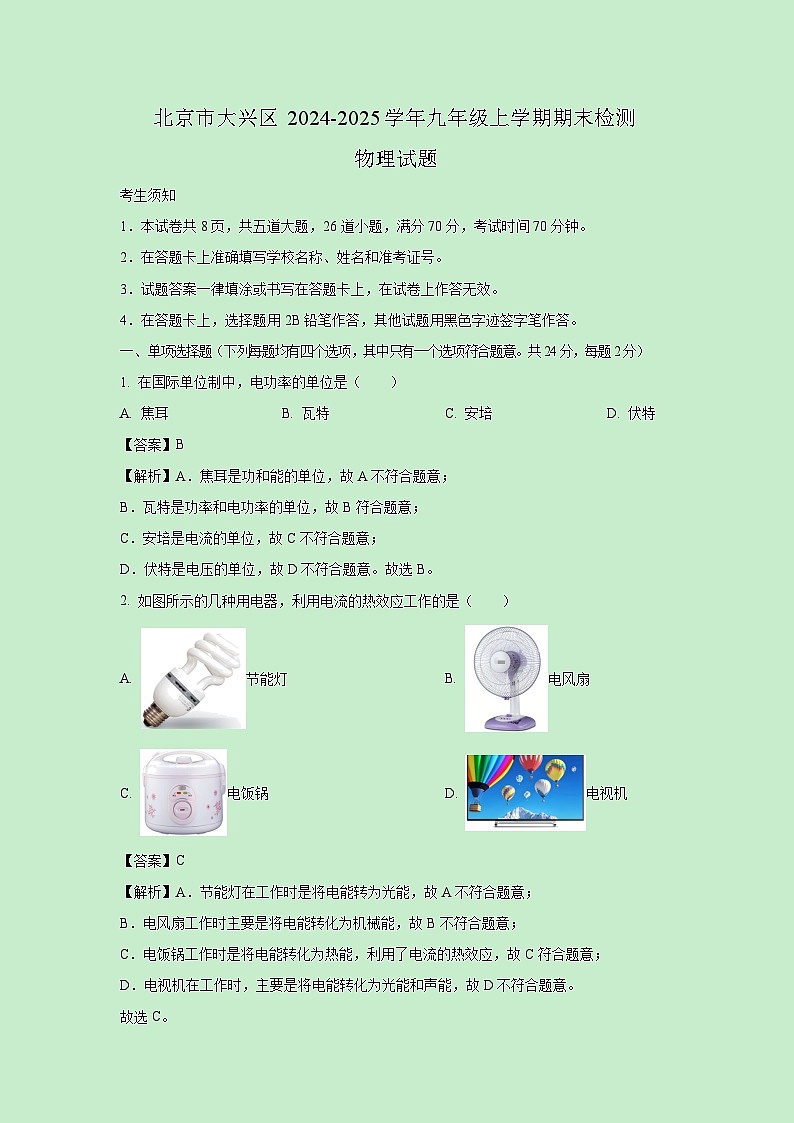

北京市大兴区2024-2025学年九年级上学期期末检测物理试卷（解析版）

这是一份北京市大兴区2024-2025学年九年级上学期期末检测物理试卷（解析版），共18页。
1．本试卷共8页，共五道大题，26道小题，满分70分，考试时间70分钟。
2．在答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2分）
1. 在国际单位制中，电功率的单位是（ ）
A. 焦耳B. 瓦特C. 安培D. 伏特
【答案】B
【解析】A．焦耳是功和能的单位，故A不符合题意；
B．瓦特是功率和电功率的单位，故B符合题意；
C．安培是电流的单位，故C不符合题意；
D．伏特是电压的单位，故D不符合题意。故选B。
2. 如图所示的几种用电器，利用电流的热效应工作的是（ ）
A. 节能灯B. 电风扇
C. 电饭锅D. 电视机
【答案】C
【解析】A．节能灯在工作时是将电能转为光能，故A不符合题意；
B．电风扇工作时主要是将电能转化为机械能，故B不符合题意；
C．电饭锅工作时是将电能转化为热能，利用了电流的热效应，故C符合题意；
D．电视机在工作时，主要是将电能转化为光能和声能，故D不符合题意。
故选C。

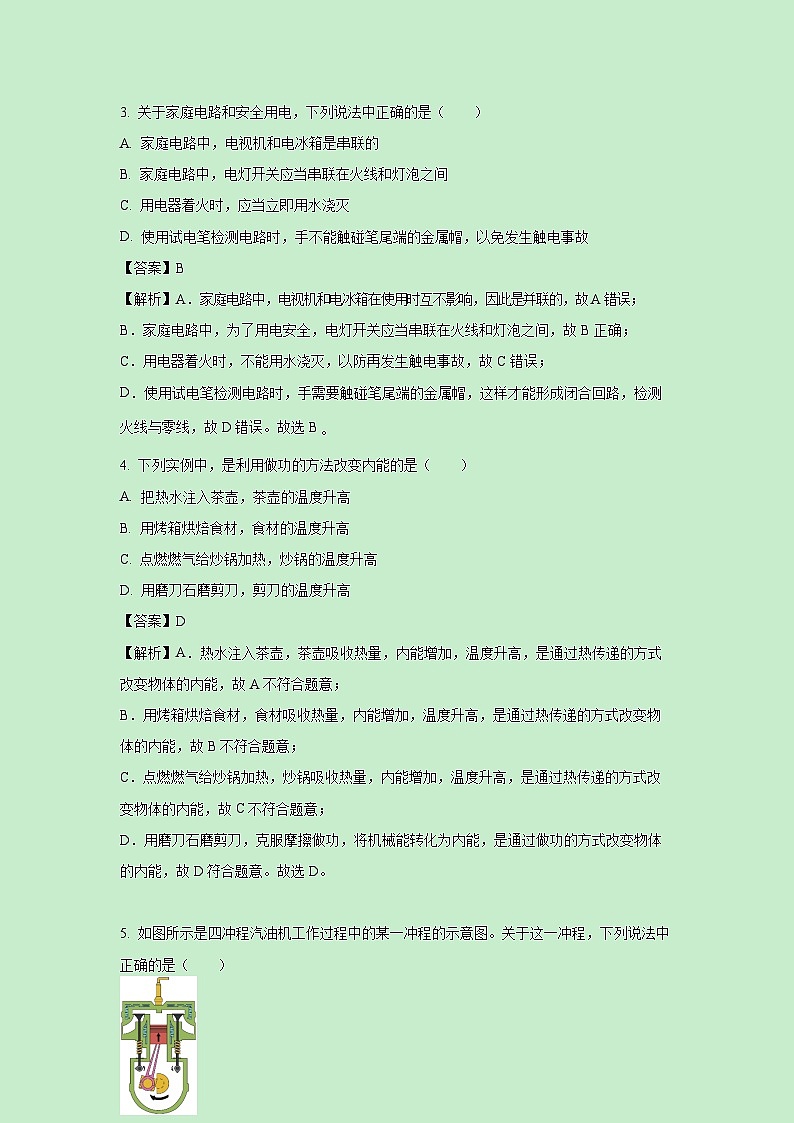

3. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 家庭电路中，电视机和电冰箱是串联的
B. 家庭电路中，电灯开关应当串联在火线和灯泡之间
C. 用电器着火时，应当立即用水浇灭
D. 使用试电笔检测电路时，手不能触碰笔尾端的金属帽，以免发生触电事故
【答案】B
【解析】A．家庭电路中，电视机和电冰箱在使用时互不影响，因此是并联的，故A错误；
B．家庭电路中，为了用电安全，电灯开关应当串联在火线和灯泡之间，故B正确；
C．用电器着火时，不能用水浇灭，以防再发生触电事故，故C错误；
D．使用试电笔检测电路时，手需要触碰笔尾端的金属帽，这样才能形成闭合回路，检测火线与零线，故D错误。故选B
4. 下列实例中，是利用做功的方法改变内能的是（ ）
A. 把热水注入茶壶，茶壶的温度升高
B. 用烤箱烘焙食材，食材的温度升高
C. 点燃燃气给炒锅加热，炒锅的温度升高
D. 用磨刀石磨剪刀，剪刀的温度升高
【答案】D
【解析】A．热水注入茶壶，茶壶吸收热量，内能增加，温度升高，是通过热传递的方式改变物体的内能，故A不符合题意；
B．用烤箱烘焙食材，食材吸收热量，内能增加，温度升高，是通过热传递的方式改变物体的内能，故B不符合题意；
C．点燃燃气给炒锅加热，炒锅吸收热量，内能增加，温度升高，是通过热传递的方式改变物体的内能，故C不符合题意；
D．用磨刀石磨剪刀，克服摩擦做功，将机械能转化为内能，是通过做功的方式改变物体的内能，故D符合题意。故选D。
5. 如图所示是四冲程汽油机工作过程中的某一冲程的示意图。关于这一冲程，下列说法中正确的是（ ）

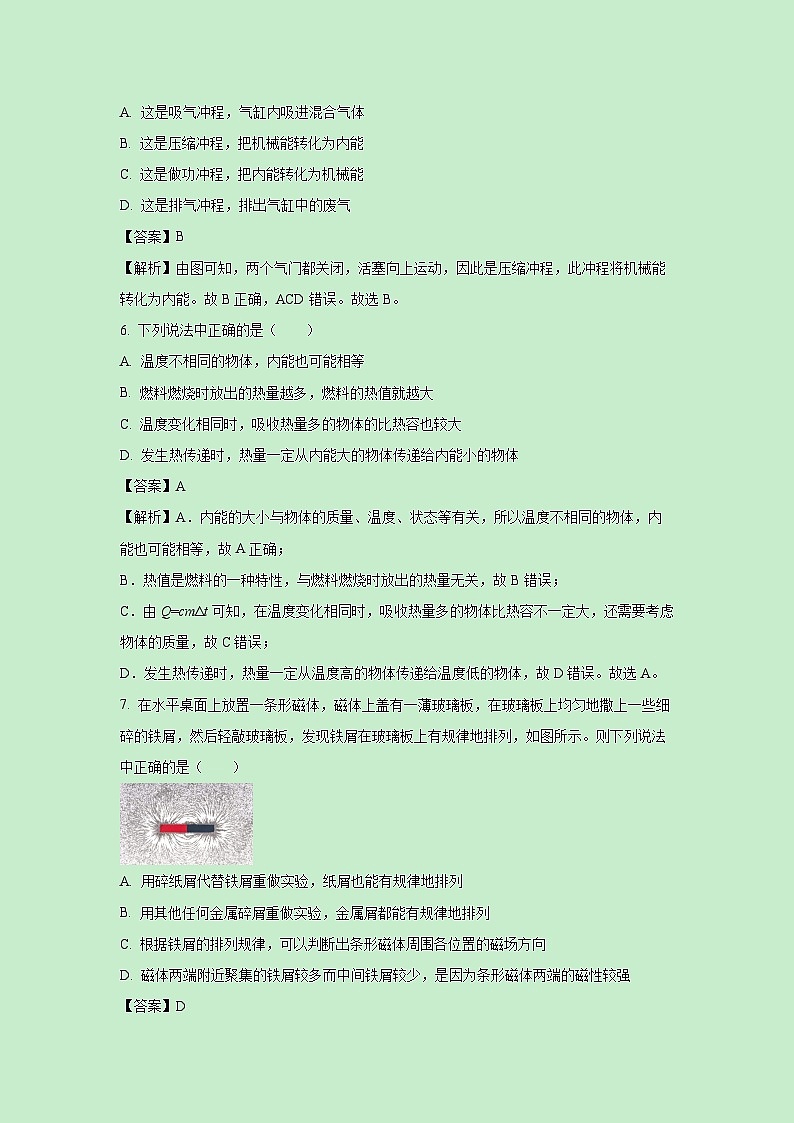

A. 这是吸气冲程，气缸内吸进混合气体
B. 这是压缩冲程，把机械能转化为内能
C. 这是做功冲程，把内能转化为机械能
D. 这是排气冲程，排出气缸中的废气
【答案】B
【解析】由图可知，两个气门都关闭，活塞向上运动，因此是压缩冲程，此冲程将机械能转化为内能。故B正确，ACD错误。故选B。
6. 下列说法中正确的是（ ）
A. 温度不相同的物体，内能也可能相等
B. 燃料燃烧时放出的热量越多，燃料的热值就越大
C. 温度变化相同时，吸收热量多的物体的比热容也较大
D. 发生热传递时，热量一定从内能大的物体传递给内能小的物体
【答案】A
【解析】A．内能的大小与物体的质量、温度、状态等有关，所以温度不相同的物体，内能也可能相等，故A正确；
B．热值是燃料的一种特性，与燃料燃烧时放出的热量无关，故B错误；
C．由Q=cmΔt可知，在温度变化相同时，吸收热量多的物体比热容不一定大，还需要考虑物体的质量，故C错误；
D．发生热传递时，热量一定从温度高的物体传递给温度低的物体，故D错误。故选A。
7. 在水平桌面上放置一条形磁体，磁体上盖有一薄玻璃板，在玻璃板上均匀地撒上一些细碎的铁屑，然后轻敲玻璃板，发现铁屑在玻璃板上有规律地排列，如图所示。则下列说法中正确的是（ ）
A. 用碎纸屑代替铁屑重做实验，纸屑也能有规律地排列
B. 用其他任何金属碎屑重做实验，金属屑都能有规律地排列
C. 根据铁屑的排列规律，可以判断出条形磁体周围各位置的磁场方向
D. 磁体两端附近聚集的铁屑较多而中间铁屑较少，是因为条形磁体两端的磁性较强
【答案】D
【解析】AB．铁屑在玻璃板上有规律地排列，是因为铁是磁性材料，在磁场中受到磁场力的作用，而碎纸屑不是磁性材料，也不是所有的金属都是磁性材料，故用碎纸屑或其他非磁性材料的金属代替铁屑重做实验，不能有规律地排列，故AB错误；
C．根据铁屑的排列规律，可以判断出条形磁体周围磁场的大致分布以及磁性的强弱，但不能判断磁场方向，故C错误；
D．磁性越强的位置对铁屑的吸引力就越强，铁屑就越多，故磁体两端附近聚集的铁屑较多而中间铁屑较少，是因为条形磁体两端的磁性较强，故D正确。故选D。
8. 如图所示，把两只电阻R1和R2串联后接在电压为U的电源两端，用电压表测得R1两端的电压大于R2两端的电压。则下列判断中正确的是（ ）
A. 通过R1的电流比R2的大
B. 电阻R1的阻值比R2的大
C. 若将R1和R2并联后接在电源两端，则R1两端的电压比R2的大
D. 若将R1和R2并联后接在电源两端，则通过R1的电流比R2的大
【答案】B
【解析】AB．串联电路中电流处处相等，把两只电阻R1和R2串联后接在电压为U的电源两端，通过R1的电流与通过R2的电流相等，R1两端的电压大于R2两端的电压，根据公式可知，电阻R1的阻值比R2的大，故A错误，B正确；
CD．若将R1和R2并联后接在电源两端，根据并联电路中电压规律可知，R1两端电压与R2两端电压相等，R1的阻值比R2的大，根据公式可知，通过R1的电流比R2的小，故CD错误。故选B。
9. 如图所示的四个实验中，能说明发电机工作原理的是（ ）
A. 甲图中，通电导线附近的小磁针发生偏转
B. 乙图中，通电导体棒在磁场中由静止开始运动
C. 丙图中，通电的螺线管可以吸引铁钉
D. 丁图中，金属棒做切割磁感线运动时产生电流
【答案】D
【解析】A．甲图中，通电导线周围存在磁场，通电导线附近的小磁针受磁场力发生偏转，这是电流的磁效应，故A不符合题意；
B．乙图中，通电导体棒在磁场中受力运动，利用此原理制成了电动机，故B不符合题意；
C．丙图中，通电螺线管可以吸引铁钉，这是电流的磁效应，故C不符合题意；
D．丁图中，金属棒做切割磁感线运动时产生电流，这是电磁感应现象，利用此原理制成了发电机，故D符合题意。故选D。
10. 下表列出了某白炽灯与某节能灯的部分参数，不考虑温度对电阻的影响。下列说法中正确的是（ ）
A. 白炽灯的额定电流为5.5A
B. 白炽灯消耗的电能比节能灯消耗的电能多
C. 白炽灯消耗的电能比节能灯消耗的电能慢
D. 白炽灯两端电压为110V时的实际功率与节能灯的额定功率相等
【答案】D
【解析】A．白炽灯的额定电流为故A错误；
B．根据公式可知，消耗电能的多少取决于电功率和时间两个因素，不知道工作时间无法比较二者消耗电能的多少，故B错误；
C．电功率表示用电器消耗电能的快慢，电功率越大，消耗电能越快。所以白炽灯消耗的电能比节能灯消耗的电能快，故C错误；
D．白炽灯电阻为
白炽灯两端电压为110V时的实际功率为故D正确。
11. 如图甲所示为某科技小组设计的汽车有害尾气排放检测电路，电源电压恒定不变，R0为定值电阻，R为气敏电阻，R的阻值随其所在处有害尾气浓度β变化的规律如图乙所示。闭合开关，当电压表示数低于某个值U时会触发报警电路（图中未画出）。下列说法正确的是（ ）
A. R的阻值随其所在处有害尾气浓度增大而增大
B. 闭合开关，当R所在处有害尾气浓度增大时，电流表的示数变大，电压表的示数变大
C. 闭合开关，当R所在处有害尾气浓度增大时，电流表的示数变大，电压表的示数变小
D. 为使较小的有害尾气浓度就触发报警电路，R0的阻值应该较小
【答案】C
【解析】ABC．由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流。由图乙可知，当有害尾气浓度β增大时，气敏电阻的阻值将变小，根据电阻的串联，电路的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大；由U=IR可知，定值电阻R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，气敏电阻两端的电压变小，即电压表的示数变小；故AB错误，C正确；
D．为使较小的有害尾气浓度就触发报警电路，即气敏电阻的阻值较大时报警，此时电压表示数仍应低于某个值U，因此根据串联分压，R0应分走同样的电压，因此应增大R0的阻值，故D错误。故选C。
12. 如图所示的电路中，电源两端的电压未知但保持不变，R0是阻值已知的定值电阻。只闭合开关S1时，电流表的示数为I1，开关S1和S2均闭合时，电流表的示数为I2。则电阻Rx的阻值可以表示为（ ）
A. B.
C. D.
【答案】D
【解析】由电路图可知，只闭合开关S1时，R0与Rx串联，电流表测电路中的电流，电流表的示数为I1，则电源电压为U=I1R0+I1Rx。开关S1和S2均闭合时，R0被短路，电路为只有Rx的简单电路，电流表的示数为I2，则电源电压为U=I2Rx由于电源电压不变。则I1R0+I1Rx=I2Rx解得Rx的阻值为故选D。
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 下列说法中正确的是（ ）
A. 物质是由大量分子构成的
B. 分子热运动的快慢跟温度有关
C. 固体之间不可能发生扩散现象
D. 构成物质的分子间要么只存在引力作用，要么只存在斥力作用
【答案】AB
【解析】A．根据物质的构成可知，物质是由分子构成的，由于分子不可见，因此是由大量分子构成的，故A正确；
B．分子不停地做无规格运动，且温度越高，分子运动的越剧烈，故B正确；
C．扩散现象可以发生在固、液、气三态物质之间，故C错误；
D．分子间的引力和斥力是同时存在的，只是有时候主要表现的力不同，故D错误。
14. 我国自行研制的航母舰载机电磁弹射系统已经取得了突破性进展，将该系统运用于舰载机，将极大地提升舰载机的起飞效率，增强航空母舰的攻击和防护能力。电磁弹射器工作的基本原理是将舰载机前轮连接在弹射车上，使它们处于轨道上的强磁场中，当弹射车的导体中有强电流通过时就受到强大的推力作用，使弹射车和舰载机一起在轨道上加速运动。如图所示的实例中，跟电磁弹射器工作原理相同的是（ ）
A. 司南B. 电磁起重机
C. 扬声器D. 电动机
【答案】CD
【解析】由题意可知，电磁弹射系统的原理是磁场对通电导体的作用。
A．司南是利用磁体受地磁场作用指示南北的原理工作的，故A不符合题意；
B．电磁起重机是利用电流的磁效应工作的，故B不符合题意；
C．扬声器是利用磁场对通电导体作用的原理制成的，故C符合题意；
D．电动机的工作原理是磁场对通电导体有力的作用，故D符合题意。故选CD。
15. 如图所示的电路中，电源两端的电压恒为6V，定值电阻R1=10Ω。闭合开关S，滑动变阻器R2的滑片P从左端a滑至右端b的过程中，电流表的示数变化了0.4A。则下列判断中正确的是（ ）
A. 电路中的最大电流为0.6A
B. 滑动变阻器R2的最大阻值为20Ω
C. 电阻R2两端的最大电压为2V
D. 电路的最大功率为3.6W
【答案】ABD
【解析】A．由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，当滑动变阻器的滑片在左端a时，滑动变阻器接入的阻值为零，此时电路的总电阻最小，电流最大，则最大电流为故A正确；
B．当滑动变阻器的滑片在左端b时，滑动变阻器接入的阻值最大，此时电路的总电阻最大，电流最小，且滑动变阻器R2的滑片P从左端a滑至右端b的过程中，电流表的示数变化了0.4A，因此此时的最小电流为I小=0.6A-0.4A=0.2A
则此时电路的总电阻为
则滑动变阻器R2的最大阻值为R2=R总-R1=30Ω-10Ω=20Ω故B正确；
C．根据串联分压可知，当滑动变阻器的阻值最大时，其两端的电压最大，因此综上可知，电阻R2两端的最大电压为U2大=I小R2=0.2A×20Ω=4V故C错误；
D．根据P=UI可知，电源电压一定，当电路中的电流最大时，电路的功率最大，为
P大=UI大=6V×0.6A=3.6W故D正确。故选ABD。
三、实验探究题（共28分。第16、17、18、19题各2分，第20题7分，第21、22、23题各3分，第24题4分）
16. 按要求填空：
（1）如图所示，电阻箱示数为_____________。
（2）如图所示，电能表的示数为_____________kW·h。
【答案】（1）2035 （2）1025.6
【解析】【小问1】根据电阻箱的读数规则可知，电阻箱的示数为
R=1000Ω×2+100Ω×0+10Ω×3+1Ω×5=2035Ω
【小问2】电能表的最后一位数为小数，故由图中可知电能表的示数为1025.6kW•h。
17. 通电螺线管中的电流方向和绕线方式如图所示，则通电螺线管的_____（选填“A”或“B”）端是N极，在它上方自由静止的小磁针a端是______（选填“N”或“S”）极。
【答案】B N
【解析】根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的B端为N极，A端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的b端为S极，a端为N极。
18. 请根据图甲所示的实物连线图，在图乙方框内画出对应的电路图。
【答案】见解析
【解析】电流从正极开始分支，一支经灯泡L1，另一支经开关S1、灯泡L2，然后两支汇合共同经过开关S回到电源负极。如图所示
19. 小兴用灵敏电流计、导线、金属棒和U形磁体连接了成如图所示的装置，然后进行实验。他发现当金属棒AB沿某些方向运动时，灵敏电流计的指针发生了偏转；当金属棒沿另一些方向运动时，灵敏电流计的指针不偏转，指针始终指在零刻度处。根据小兴的实验过程和观察的实验现象，可知他探究的问题是：____________。
【答案】导体棒的运动方向是否影响感应电流（的有无）
【解析】根据题意可知，他发现当金属棒AB沿某些方向运动时，灵敏电流计的指针发生了偏转，即电路中有电流产生；当金属棒沿另一些方向运动时，灵敏电流计的指针不偏转，说明电路中无电流产生，因此可以探究的问题是：导体棒的运动方向是否影响感应电流的有无。
20. 小兴用如图甲所示的电路测量小灯泡在不同电压下的功率，实验中所用电源的电压恒为3V，小灯泡的额定电压为2.5V。
（1）小兴正确连接电路后闭合开关，发现小灯泡不发光，电流表示数几乎为0，电压表示数接近3V，则故障可能是__________；
A. 滑动变阻器断路 B. 小灯泡断路 C. 小灯泡短路
（2）排除故障后，小兴移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，则电压表的示数为_________V。为了测量小灯泡正常发光时的功率，他接下来的操作应是_____；
（3）小兴将多次实验测得的电流和对应的电压绘制了如图丙所示的I-U图像，根据图像可知，小灯泡正常发光时的功率为________W；
（4）小兴分析图丙的图像发现：随着小灯泡的功率变大，其电阻也变大。产生这种现象的原因是___________。
【答案】（1）B （2） 1.9 将滑动变阻器的滑片向右滑动，使电压表的示数为2.5V
（3）1.25 （4）小灯泡的功率越大灯丝的温度越高，灯丝的电阻随温度升高而增大
【解析】【小问1】据图可知，电路是串联的，闭合开关，发现小灯泡不发光，电路中无电流，说明电路发生断路，电压表的示数接近于电源电压，说明可能是灯泡发生断路，电压表串联接入电路，测电源电压，故B符合题意，AC不符合题意。故选B。
【小问2】乙图中电流表的量程是0-3V，分度值是0.1V，读数为1.9V。
已知灯泡正常发光时，灯泡两端电压为2.5V，要测量小灯泡正常发光时的功率，需要使灯泡两端电压变大，由串联电压规律可知，变阻器两端电压变小，根据串联分压原理可知，变阻器的阻值变小，即滑片向右调节，因此接下来的操作应是：将滑动变阻器的滑片向右滑动，使电压表的示数为2.5V。
【小问3】丙图中当灯泡两端电压为2.5V时，电流为0.5A，则小灯泡正常发光时的功率为
【小问4】由于灯丝电阻受温度的影响会发生改变，因此小灯泡的功率越大灯丝的温度越高，灯丝的电阻随温度升高而增大。
21. 如图甲所示，是探究电流通过导体时产生的热量与哪些因素有关的实验装置。A、B两个相同的透明容器中各有一段电阻丝，它们分别通过U形管内的液体使容器内封闭等量的空气，闭合开关前两U形管内左右两端的液面均在同一水平面上。
（1）实验中用________________来反映电流通过导体产生热量的多少。
（2）闭合开关通电一段时间后，发现与B相连的U形管中液面高度差比与A相连的U形管中液面高度差大，由此可以得到的结论_________。
（3）将图甲中虚线框里的装置换成图乙所示装置进行实验，可以探究电流通过导体时产生热量跟________是否有关。
【答案】（1）U形管中液面高度差
（2）电流通过导体时产生的热量跟导体的电阻有关
（3）导体中的电流
【解析】【小问1】电流通过导体产生热量的多少不能直接观察，根据转化法，可以通过U形管中液面高度差来反映电流通过导体产生热量的多少。
【小问2】装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，通电一段时间后，与B相连的U形管中液面高度差比与A相连的U形管中液面高度差大，说明10欧姆的电阻产生的热量多，故可得出结论：电流通过导体时产生的热量跟导体的电阻有关。
【小问3】乙装置中，右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故乙实验可以研究电流通过导体时产生热量跟导体中的电流的关系。
22. 某实验小组用如图甲所示装置探究通电螺线管外部磁场的特点。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地撒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲中所示。铁屑的作用是显示___________（选填“磁场方向”或“磁场分布”）。
（2）把小磁针放在通电螺线管四周不同的位置，小磁针自由静止时N极所指方向如图乙所示，则通电螺线管的右端为______极。对调电源正负极，闭合开关，小磁针自由静止时N极所指方向如图丙所示，根据上述实验现象，可以得到的结论是_____________。
【答案】（1）磁场分布
（2）S 通电螺线管外部磁场方向跟管中电流的方向有关
【解析】【小问1】铁屑在磁场容易被磁化，故可以用铁屑来显示通电螺线管周围的磁场分布。
【小问2】根据磁极之间的相互作用，由图乙知，根据小磁针的指向可知，螺线管的右端为S极，左端为N极。
将电源正、负极对调，小发现小磁针的指向也改变了，说明通电螺线管外部磁场方向跟管中电流的方向有关。
23. 小兴想比较两个额定电压均为2.5V的小灯泡L1、L2的额定功率P1与P2的大小，进行了如下操作：他先连好了如图所示的电路，闭合开关后调节滑动变阻器使电压表示数为2.5V；断开开关，保持滑动变阻器的滑片位置不变，把L2替换L1接入电路后闭合开关，他观察到电压表的示数不为2.5V，然后他将滑动变阻器的滑片P向A端缓慢移动一段距离，使电压表的示数为2.5V。已知实验中所用电源两端的电压保持不变，请你根据小兴的操作和观察到的现象以及所学的电学知识，推理并判断出P1与P2的大小关系。
【答案】见解析
【解析】已知电源电压不变，L1、L2两端电压均为2.5V时，滑动变阻器两端的电压也相等，即
由题意可知L2接入电路时，将滑动变阻器的滑片P向A端缓慢移动一段距离，滑动变阻器接入电路中的电阻较大，即
由可知，L2接入电路时，电路中的电流较小，即
由可知
24. 请你自选器材设计实验，证明“两个电阻串联时，它们两端的总电压等于这两个电阻两端的电压之和”。要求：
（1）画出实验电路图；
（2）写出简要的实验步骤；
（3）画出记录实验数据的表格。
【答案】（1）见解析 （2）见解析 （3）见解析
【解析】【小问1】证明“两个电阻串联时，它们两端的总电压等于这两个电阻两端的电压之和”，因此利用两定值电阻设计串联电路，需要一块电压表测量定值电阻两端电压，实验需要进行多次，采用更换电源电压，即电源电压可调，如下图所示：
【小问2】
①根据电路图连接好电路，将电压表先后并联在R1、R2两端，闭合开关后读出电压表的示数U1和U2，将数据记录在表格中；再将电压表并联在电源两端，闭合开关后读出电压表的示数U，将数据记录在表格中；
②改变电源电压，将电压表先后并联在R1、R2两端，闭合开关后读出电压表的示数U1和U2，将数据记录在表格中；再将电压表并联在电源两端，闭合开关后读出电压表的示数U，将数据记录在表格中；
③仿照②再做2次实验，并将相应的U1、U2和U记录在表格中；
④更换不同阻值定值电阻，仿照①②③再实验。数据记录在表格中。
【小问3】
实验中需要记录各定值电阻两端电压、电源电压，以及两定值电阻两端电压之和，且进行多次实验，设计的表格如下表所示：
四、科普阅读题（共4分）
25. 阅读《超级工程—中国海上巨型风机SL5000》并回答问题。
超级工程—中国海上巨型风机SL5000
在我国新能源发展的征程中，海上巨型风机SL5000（如图所示）宛如一颗璀璨明珠，闪耀着科技创新的光芒。
在广袤的海洋上，风能资源丰富，而SL5000就是利用这一清洁能源的“大力士”。为了更有效地捕捉海面上的低空风，SL5000拥有巨大的体型。其单片扇叶长度可达128米，如同一个巨型的“风车手臂”，在海风的吹拂下转动。它的发电机舱也十分庞大，大到能够停放一架小型直升机。这种巨大的体型赋予了它强大的单机发电能力，为风力发电总控系统提供了充足的电能来源。
不仅如此，为了确保SL5000在恶劣的海洋环境中持续运行，科研人员运用了诸多先进技术。它配备了多套备份系统，犹如为它穿上了多层“防护铠甲”。在面对台风这一强大对手时，SL5000内部安装的风速感应器和旋转速度感应器就像敏锐的“感官器官”。一旦台风来袭使运转速度超出承受范围，感应器迅速向自动控制系统发出警报，及时调整叶片旋转方向，降低发电机旋转速度，从而避免被台风破坏。同时，其坚固的机身结构以及深入海床的主结构，都为它在海洋中的稳定工作提供了坚实保障。
SL5000的成功，是中国在新能源领域技术实力的有力证明。它不仅为沿海地区带来了源源不断的清洁电能，缓解了用电压力，还推动了我国新能源技术的不断发展。
根据上述材料，回答下列问题。
（1）海上巨型风机SL5000发电时，把______转化为电能；
（2）SL5000内部安装的______和______可以“感知”风速和扇叶旋转速度，及时向自动控制系统发出警报；
（3）据报道，每台海上巨型风机SL5000的设计寿命为20年，计划从空气中获取4亿千瓦时的电能。若一年按8760小时计算，则每台SL5000在设计使用期内发电的平均功率约为______千瓦（结果保留整数）。
【答案】（1）风能 （2） 风速感应器 旋转速度感应器 （3）2283
【解析】【小问1】海上巨型风机SL5000发电时，利用内部的发电机舱把风能转化为电能。
【小问2】由题文可知，在面对台风这一强大对手时，SL5000内部安装的风速感应器和旋转速度感应器就像敏锐的“感官器官”，一旦台风来袭使运转速度超出承受范围，感应器迅速向自动控制系统发出警报，及时调整叶片旋转方向，降低发电机旋转速度，从而避免被台风破坏。
【小问3】每台SL5000在设计使用期内发电的平均功率为
五、计算题（共8分，26、27题各4分）
26. 如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器Rp接入电路中的电阻，使电压表示数为1V。求此时：
（1）通过R0的电流；
（2）Rp的电功率。
【答案】（1）0.1A （2）0.2W
【解析】【小问1】由图知定值电阻与滑动变阻器串联，电压表测定值电阻电压，根据求通过的电流
【小问2】RP两端的电压
根据求Rp的电功率
27. 加热牛奶时，温度不能太高，否则会破坏牛奶中的营养物质。某款牛奶锅内部的简化电路如图所示，R1、R2均为发热电阻且阻值不变，部分参数如表所示。求：
（1）这款牛奶锅保温时，电路中的电流。（2）电阻R1的阻值。
【答案】（1）0.1A （2）1716Ω
【解析】【小问1】保温时的电流
【小问2】加热时电路中的电流
加热时开关S2闭合，故R2的电阻
由以上两式解得
保温时R2两端的电压
故保温时R1两端的电压
则R1的阻值白炽灯
节能灯
额定电压
220V
220V
额定功率
40W
10W
1
2
3
4
5
6
U1/V
U2/V
（U1+U2）/V
U/V
额定电压
220V
加热功率
100W
保温功率
22W
容积
800mL
