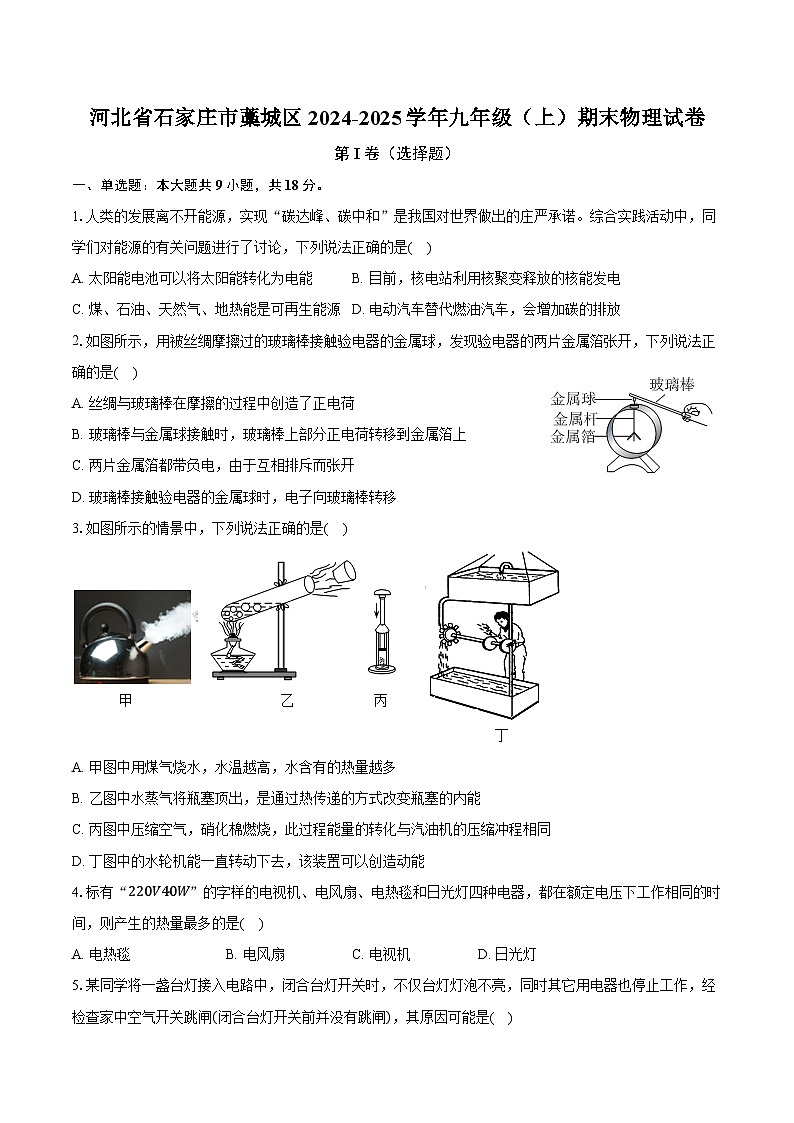

河北省石家庄市藁城区2024-2025学年九年级（上）期末物理试卷

这是一份河北省石家庄市藁城区2024-2025学年九年级（上）期末物理试卷，共17页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共9小题，共18分。
1.人类的发展离不开能源，实现“碳达峰、碳中和”是我国对世界做出的庄严承诺。综合实践活动中，同学们对能源的有关问题进行了讨论，下列说法正确的是( )
A. 太阳能电池可以将太阳能转化为电能B. 目前，核电站利用核聚变释放的核能发电
C. 煤、石油、天然气、地热能是可再生能源D. 电动汽车替代燃油汽车，会增加碳的排放
2.如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是( )
A. 丝绸与玻璃棒在摩擦的过程中创造了正电荷
B. 玻璃棒与金属球接触时，玻璃棒上部分正电荷转移到金属箔上
C. 两片金属箔都带负电，由于互相排斥而张开
D. 玻璃棒接触验电器的金属球时，电子向玻璃棒转移
3.如图所示的情景中，下列说法正确的是( )
A. 甲图中用煤气烧水，水温越高，水含有的热量越多
B. 乙图中水蒸气将瓶塞顶出，是通过热传递的方式改变瓶塞的内能
C. 丙图中压缩空气，硝化棉燃烧，此过程能量的转化与汽油机的压缩冲程相同
D. 丁图中的水轮机能一直转动下去，该装置可以创造动能
4.标有“220V40W”的字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是( )
A. 电热毯B. 电风扇C. 电视机D. 日光灯

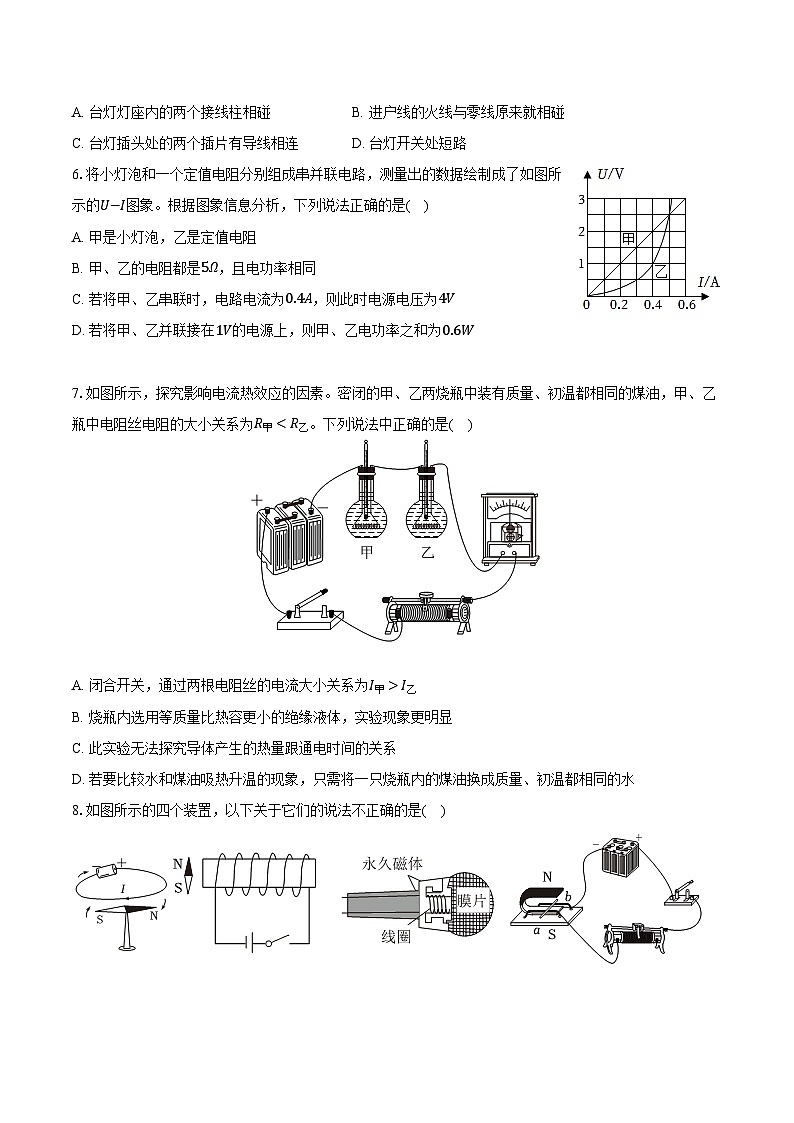

5.某同学将一盏台灯接入电路中，闭合台灯开关时，不仅台灯灯泡不亮，同时其它用电器也停止工作，经检查家中空气开关跳闸(闭合台灯开关前并没有跳闸)，其原因可能是( )
A. 台灯灯座内的两个接线柱相碰B. 进户线的火线与零线原来就相碰
C. 台灯插头处的两个插片有导线相连D. 台灯开关处短路
6.将小灯泡和一个定值电阻分别组成串并联电路，测量出的数据绘制成了如图所示的U−I图象。根据图象信息分析，下列说法正确的是( )
A. 甲是小灯泡，乙是定值电阻
B. 甲、乙的电阻都是5Ω，且电功率相同
C. 若将甲、乙串联时，电路电流为0.4A，则此时电源电压为4V
D. 若将甲、乙并联接在1V的电源上，则甲、乙电功率之和为0.6W
7.如图所示，探究影响电流热效应的因素。密闭的甲、乙两烧瓶中装有质量、初温都相同的煤油，甲、乙瓶中电阻丝电阻的大小关系为R甲I乙
B. 烧瓶内选用等质量比热容更小的绝缘液体，实验现象更明显
C. 此实验无法探究导体产生的热量跟通电时间的关系
D. 若要比较水和煤油吸热升温的现象，只需将一只烧瓶内的煤油换成质量、初温都相同的水
8.如图所示的四个装置，以下关于它们的说法不正确的是( )

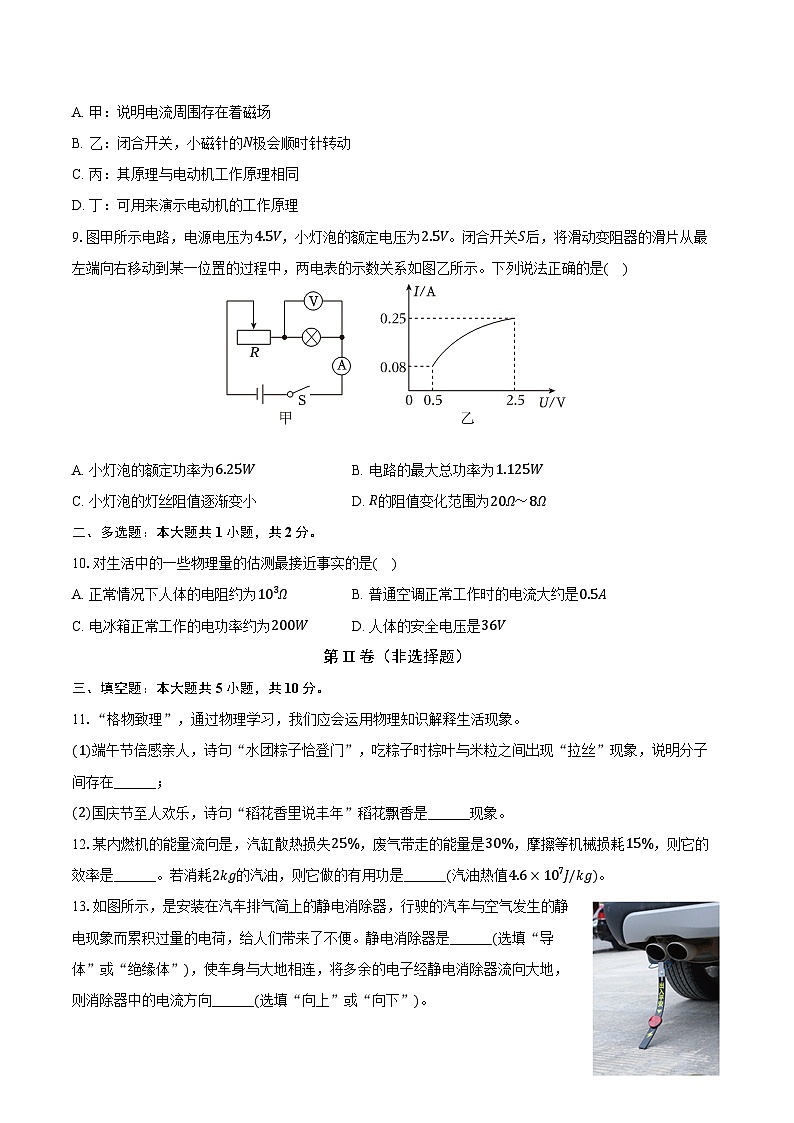

A. 甲：说明电流周围存在着磁场
B. 乙：闭合开关，小磁针的N极会顺时针转动
C. 丙：其原理与电动机工作原理相同
D. 丁：可用来演示电动机的工作原理
9.图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关S后，将滑动变阻器的滑片从最左端向右移动到某一位置的过程中，两电表的示数关系如图乙所示。下列说法正确的是( )
A. 小灯泡的额定功率为6.25WB. 电路的最大总功率为1.125W
C. 小灯泡的灯丝阻值逐渐变小D. R的阻值变化范围为20Ω～8Ω
二、多选题：本大题共1小题，共2分。
10.对生活中的一些物理量的估测最接近事实的是( )
A. 正常情况下人体的电阻约为103ΩB. 普通空调正常工作时的电流大约是0.5A
C. 电冰箱正常工作的电功率约为200WD. 人体的安全电压是36V
第II卷（非选择题）
三、填空题：本大题共5小题，共10分。
11.“格物致理”，通过物理学习，我们应会运用物理知识解释生活现象。
(1)端午节倍感亲人，诗句“水团粽子恰登门”，吃粽子时棕叶与米粒之间出现“拉丝”现象，说明分子间存在______；
(2)国庆节至人欢乐，诗句“稻花香里说丰年”稻花飘香是______现象。
12.某内燃机的能量流向是，汽缸散热损失25%，废气带走的能量是30%，摩擦等机械损耗15%，则它的效率是______。若消耗2kg的汽油，则它做的有用功是______(汽油热值4.6×107J/kg)。
13.如图所示，是安装在汽车排气简上的静电消除器，行驶的汽车与空气发生的静电现象而累积过量的电荷，给人们带来了不便。静电消除器是______(选填“导体”或“绝缘体”)，使车身与大地相连，将多余的电子经静电消除器流向大地，则消除器中的电流方向______(选填“向上”或“向下”)。
14.如图甲所示的电路中，电源电压保持不变，R1为定值电阻。当滑动变阻器R2的滑片P从某a点移到b点时，滑动变阻器的U−I图线如图乙所示。则定值电阻R1的阻值是______Ω；电源电压为______V。
15.小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了。他猜想造成空气开关断开的原因是：①连入电路中的用电器总功率过大：②电热水器或插头处短路。于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2000r/kW⋅ℎ”电能表的转盘3min内转了100转，电热水器的功率为______W.小明猜想______(选填序号)是正确的。(已知电热水器接入电路前，小明家正在使用的用电器的总功率约为3200W，空气开关允许通过的最大电流为40A)
四、实验探究题：本大题共3小题，共18分。
16.如图所示的甲、乙、丙三个探究实验。

(1)三个实验中通过比较温度计示数的变化来比较吸(放)热多少的实验有______；
(2)根据实验装置图判断丙实验探究的具体问题是：______，实验时要控制______两个变量相同。
(3)乙实验得到的燃料热值与实际相比是偏大还是偏小，并说明主要原因是：______；燃料燃烧，发生的能量转化是______。
17.在“探究串联电路电压的特点”实验中，小明设计了图1所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。

(1)根据图1所示的电路图用笔画线代替导线，将图2所示的实物图补充完整。
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入如表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图3所示，示数为______V。
(3)根据数据可知R0的阻值为______Ω。
(4)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是______。
(5)读取数据______(选填“②”或“③”)时，电压表指针没有对准刻度线。
(6)根据表中的实验数据，写出一条你还能发现的规律：______。
【拓展】灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A，小明利用图1中的灯泡L，对L1和L2的发光情况进行研究。将L、L1、L2与某一可调压电源连接成图4所示的电路，只闭合S1，调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1，闭合S2，发现不用改变电源电压，L2也恰好正常发光。则L1正常发光时的电阻为______Ω。
18.课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V(正常发光时电阻约为12Ω)。

(1)请将电路连接完整(要求滑动变阻器滑片左移时，灯泡变亮)。
(2)为能顺利完成该实验，下列不同规格的滑动变阻器应选用______(选填字母)。
A.“10Ω0.5A”的滑动变阻器
B.“20Ω2A”的滑动变阻器
C.“5Ω1A”的滑动变阻器
(3)闭合开关后，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是______。
(4)故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______端移动(选填“左”或“右”)。
(5)通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W。
(6)实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R′的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为8V；
③再将______，此时电压表的示数为14V；
④小灯泡的额定功率P额= ______W。
五、计算题：本大题共2小题，共12分。
19.图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为110Ω，通过单独或同时闭合S1、S2实现低温、中温、高温三个挡位间的切换，其铭牌如表所示。
(1)开关S1、S2均闭合时，电饭锅处于______档。
(2)求低温挡加热时电流的大小，电热丝R2的阻值。
(3)已知粥的比热容c粥=4.0×103J/(kg⋅℃)，求将2.2kg的粥用高温挡从20℃加热到74℃需要的时间。
20.如图甲所示，电源电压恒为9V，小灯泡L上标有“5V 1W”字样，灯丝的电阻随温度的变化而变化，电压表选用“0～15V”量程，电流表选用“0～0.6A”量程。只闭合开关S1，移动滑动变阻器R2的滑片，R1消耗的功率随电流变化的关系图象如图乙所示，滑动变阻器的滑片P置于最右端时，电压表示数为5V，R1消耗的功率为P1，电流表示数为I1；滑片P置于最左端，此时灯泡正常发光，R1消耗的功率为P2，电流表示数为I2，P2：P1=4：1。求：
(1)灯泡正常发光时的电阻；
(2)滑动变阻器的最大阻值；
(3)同时闭合S1和S2，在保证电路安全的情况下，电路消耗的最大功率。
答案和解析
1.A
【解析】解：A.太阳能电池在使用时，将太阳能转化为电能，故A正确；
B.目前的核电站主要是利用可被控制的重核裂变产生的能量，可被控制的轻核聚变目前只能在实验室中短暂的实现，故B错误；
C.可再生能源是指自然界中可以不断利用、循环再生的一种取之不尽的能源，例如太阳能、风能、水能、地热能；煤、石油、天然气短时间内无法再生，属于不可再生能源，故C错误；
D.燃油汽车在使用时会排出大量的二氧化碳气体，电动汽车的使用可以减少碳的排放，故D错误。
故选：A。
2.D
【解析】解：A、丝绸与玻璃棒摩擦过程中，玻璃棒的一些电子转移到丝绸上，失去电子带正电，没有创造电荷，故A错误；
BCD、丝绸摩擦过的玻璃棒带正电，带正电的玻璃棒接触验电器的金属球，验电器的金属箔片上的电子向玻璃棒定向移动，则验电器也带上正电，两金属箔片都带正电，由于互相排斥而张开，故BC错误，D正确。
故选：D。
3.C
【解析】解：A、热量是一个过程量，不能用含有来修饰，故A错误；
B、在软木塞被冲出试管口的过程中，气体膨胀对外做功，内能减少，故B错误；
C、用力将活塞压下，活塞对空气做功，将机械能转化为内能，这与汽油机的压缩冲程的能量转化相同，故C正确；
D、水轮机转动时，有部分机械能会转化为内能，即机械能会逐渐减少，所以它不可能一直转动下去，该装置也不可能创造动能，故D错误。
故选：C。
4.A
【解析】A、电热毯是利用电流的热效应工作的，在额定电压下工作相同时间电能全部产生热量。
B、电风扇在额定电压下工作相同时间电能主要转化成机械能，产生热量很少。
C、电视机在额定电压下工作相同时间主要是把电能转化为声能和光能，产生热量很少。
D、日光灯在额定电压下工作相同时间主要是把电能转化为光能，产生热量很少。
故选：A。
5.A
【解析】解：A、台灯灯座内的两个接线柱相碰，发生短路，空气开关跳闸，故A符合题意；
B、进户线的火线与零线原来就相碰，没有接入台灯之前空气开关就会跳闸，故B不符合题意；
C、台灯插头处的两个插片有导线相连，不会造成短路，故C不符合题意；
D、台灯开关处短路，相当于开关闭合，故D不符合题意。
故选：A。
6.D
【解析】解：A、根据欧姆定律可知，通过定值电阻的电流与定值电阻两端的电压成正比，电流随电压的变化关系为过原点的直线，因此甲为定值电阻；灯泡的电阻随着温度的升高而增大，电流随电压的变化关系为曲线，因此乙为小灯泡，故A错误；
B、从图中可以看到，当甲的电压为2.5V时，其电流值为0.5A，可得其阻值为5Ω，其电功率为1.25W，当乙的电压为2.5V时，其电流值为0.5A，可得其阻值为5Ω，其电功率为1.25W，但是当乙的电压为1V时，其电流值为0.4A，可得其阻值为2.5Ω，其电功率为0.4W，甲、乙的电阻不都是5Ω，电功率不都相同，故B错误；
C、若将甲、乙串联时，电路电流为0.4A，从图中可以看到，甲的电压为2V，乙的电压为1V，串联电路的总电压等于各用电器的电压之和，那么此时电源电压为3V，故C错误；
D、若将甲、乙并联接在1V的电源上，从图中可以看到，甲的电流为0.2A，乙的电流为0.4A，并联电路的电流等于各支路电流之和，那么电路的总电流为0.6A，根据电功率的公式P=UI可知，电路的总功率为：
P=UI=1V×0.6A=0.6W
即甲、乙电功率之和为0.6W，故D正确。
故选：D。
7.B
【解析】解：A、闭合开关，两电阻串联，通过两根电阻丝的电流大小关系为I甲=I乙，故A正确；
B、烧瓶内选用等质量比热容更小的绝缘液体，当液体质量和吸热一定时，根据Δt=Qcm可知实验现象更明显，故B正确；
C、研究导体产生的热量跟通电时间的关系，要控制电流和电阻相同，控制变阻器滑片位置不动，可以任一电阻为对象，改变通电时间，根据温度的变化来探究导体产生的热量跟通电时间的关系，故C错误；
D、若要比较水和煤油吸热升温的现象，要控制相同时间水和煤油吸热相同，根据Q=I2Rt，要控制两电阻相同，故D错误。
故选：B。
8.C
【解析】解：A.说明电流周围存在着磁场，故A正确，不符合题意；
B.如图，闭合开关，电流从螺线管右端流入、左端流出，根据安培定则可知，螺线管右端为N极，左端为S极，根据异名磁极相互吸引可知，小磁针的N极会顺时针转动，故B正确，不符合题意；
C.如图，动圈式话筒的工作原理为电磁感应现象，与发电机的工作原理相同，故C错误，符合题意；
D.如图，闭合开关，导体棒在磁场中受力运动，可用来演示电动机的工作原理，故D正确，不符合题意。
故选：C。
9.B
【解析】解：A.根据题意知道，小灯泡的额定电压为2.5V，由图乙知道，此时通过小灯泡的电流即额定电流为I=0.25A，小灯泡的额定功率P=UI=2.5V×0.25A=0.625W，故A错误；
B.电路的最大总功率P大=UI大=4.5V×0.25A=1.125W，故B正确；
C.由图乙知道，灯泡的电阻R1=U1I1=Ω，R2=U额I2=Ω，所以灯泡的电阻逐渐增大，故C错误；
D.当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，由图乙知道，小灯泡两端的最小电压，当UL小=0.5V时，通过的电流I小=0.08A，
此时滑动变阻器两端的电压U滑大=U−UL小=4.5V−0.5V=4V，滑动变阻器接入的最大电阻R滑大=U滑大I小=4V0.08A=50Ω，
电路中电流的最大值I大=0.25A，滑动变阻器接入的最小电阻R滑小=U−U额I大=4.5V−Ω，故D错误。
故选：B。
10.AC
【解析】解：A、正常情况下人体的电阻约为1000Ω～2000Ω，故A符合实际；
B、普通空调正常工作时的电流大约是5A，故B不符合实际；
C、电冰箱正常工作的电功率约为200W，故C符合实际；
D、人体的安全电压不高于36V，故D不符合实际。
故选：AC。
11.引力 扩散
【解析】解：(1)分子之间存在相互作用的引力和斥力，剥开粽子叶总有一些糯米粘到粽子叶上，粽叶和米粒之间会出现“拉丝”的现象，是因为分子间存在引力。
(2)稻花飘香是香气分子在做无规则运动，是扩散现象。
故答案为：(1)引力；(2)扩散。
12.30% 2.76×107J
【解析】解：内燃机的效率是：
η=100%−25%−30%−15%=30%；
汽油完全燃烧放出的热量为：
Q放=mq=2kg×4.6×107J/kg=9.2×107J；
它做的有用功是：
W=ηQ放=30%×9.2×107J=2.76×107J。
故答案为：30%；2.76×107J。
13.导体 向上
【解析】解：静电消除器是导体，大地也是导体，可以使车身与大地相连，将多余的电子经静电消除器流向大地；负电荷定向移动的方向和电流的方向相反，因为多余的电子经静电消除器流向大地，所以消除器中的电流方向向上。
故答案为：导体；向上。
14.30 18
【解析】解：闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，
由乙图可知电流表示数为0.3A时，电压表示数为9V，当电流表示数为0.4A时，电压表示数为6V，
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压：U=IR1+UV，代入数据可得0.3A×R1+9V=0.4A×R1+6V，解方程可得R1=30Ω，
则电源电压：U=IR1+UV=0.3A×30Ω+9V=18V。
故答案为：30；18。
15.1000；②
【解析】解：电能表的转盘转了100转，消耗的电能：
W=1002000kW⋅ℎ=0.05kW⋅ℎ，
该用电器的功率：
P=Wt=0.05kW⋅ℎ360ℎ=1kW=1000W，
在接入电热水器之前，已有总功率3200W的用电器正在工作，
则此时总功率P=1000W+3200W=4200W，
空气开关允许通过的最大电流是40A，则允许接入电路的总功率P=UI=220V×40A=8800W，大于4200W，所以猜想②是正确的。
故答案为：1000；②。
16.乙、丙 电流通过导体产生的热量与电阻的关系 电流和通电时间 偏小，燃料燃烧放出的热量没有全部被水吸收 有方向性的
【解析】解：(1)甲图实验是探究不同物质吸热升温的现象，用加热时间表示物体吸收热量的多少；乙图比较不同燃料燃烧时放出的热量，需要让相同质量的不同燃料完全燃料，观察同种相同质量液体升高的温度，升高的温度越高，表示吸收的热量越多；图丙探究电流的热效应，需让不同电阻通过相同的电流、加热相同时间，观察液体升高的温度，升高的温度越高，表示吸收的热量越多；根据上面的分析，通过比较温度计示数的变化量来比较吸(放)热多少的有乙、丙；
(2)丙图是探究电流的热效应，需让不同电阻通过相同的电流、加热相同时间；
(3)因为存在热损失，燃料燃烧放出的热量没有全部被水吸收，乙实验得到的燃料热值与实际相比是偏小。
故答案为：(1)乙、丙；(2)电流通过导体产生的热量与电阻的关系；电流和通电时间(3)偏小，燃料燃烧放出的热量没有全部被水吸收；有方向性的。
17.1.8 5 寻找普遍规律 ② 电阻一定时，通过导体的电流与导体两端电压成正比 22.5
【解析】解：(1)按电路图连接实物，如图所示：
；
(2)由图3可知，电压表用的小量程，分度值0.1V，故示数为1.8V；
(3)根据数据可知R0的阻值为R0=UcdI=Ω；
(4)探究串联电路电压的特点实验，多次实验目的寻找普遍规律；
(5)分析表格中的数据，数据②的大小为Uac2=Uad2−Ucd2=4.5V−1.2V=3.3V，此时电压表用的大量程，分度值为0.5V，则读取3.3V电压值时电压表的指针没有对准刻度线；
(6)分析表格中的数据，观察R0两端电压与电流可知，电阻一定时，通过导体的电流与导体两端电压成正比；
(7)设电源电压为U，只闭合S1，L与L1串联，灯L1的额定电流分别为0.2A，由表格中数据可知，此时灯L两端电压为1V，
则灯L1的额定电压为U−1V，所以灯L1的额定功率为P1=(U−1V)×0.2A……①；
断开S1，闭合S2，L与L2串联，灯L2的额定电流分别为0.3A，由表格中数据可知，此时灯L两端电压为2.5V，
则灯L2的额定电压为U−2.5V，所以灯L2的额定功率为P2=(U−2.5V)×0.3A……②；
灯泡L1和L2的额定功率相等，所以①=②；即(U−1V)×0.2A=(U−2.5V)×0.3A，解得U=5.5V；
则灯L1的额定电压为U−1V=5.5V−1V=4.5V，则L1正常发光时的电阻为R1=Ω。
故答案为：(1)；(2)1.8；(3)5；(4)寻找普遍规律；(5)②；
(6)电阻一定时，通过导体的电流与导体两端电压成正比；(7)22.5。
18.B 小灯泡断路 左 0.5 滑动变阻器的滑片移至最右端 1.8
【解析】解：(1)小灯泡额定电压为2.5V，所以电压表接3V接线柱；滑动变阻器滑片左移时，灯泡变亮，电流变大，滑动变阻器接入的电阻变小，故作图如下：
；
(2)小灯泡的额定电压为2.5V，小灯泡的电阻约为12Ω，由欧姆定律可得灯的额定电流约为
I=UR=2.5V12Ω≈0.2A，
当灯正常发光时，滑动变阻器连入电路中的电阻为
R滑=U滑I=6V−Ω，
故为了能够顺利完成实验探究，应选用“20Ω 2A”的滑动变阻器。
故选：B。
(3)闭合开关后，电流表无示数，小灯泡不亮，电路中可能存在断路，电压表示数接近电源电压，说明电压表能接到电源两端，故出现该故障的原因是小灯泡断路。
(4)由图乙可知，电压表接的是小量程，分度值为0.1V，电压表示数为2.2V，而小灯泡的额定电压为2.5V，所以为测小灯泡的额定功率，需将滑动变阻器的滑片向左移动，减小滑动变阻器接入的电阻，增大电流，从而增大小灯泡两端的电压，直至到2.5V。
(5)由丙图可知，小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.2A，故小灯泡的额定功率为P=UI=2.5V×0.2A=0.5W，
(6)开关S、S1闭合，S2断开，此时滑动变阻器R′与小灯泡串联，调节R′的滑片，使小灯泡正常发光，即小灯泡两端的电压为6V；
保持滑片位置不动，开关S、S2闭合，S1断开，此时滑动变阻器的全部电阻R′与定值电阻R串联，电压表测量滑动变阻器滑片左边电阻两端的电压，此时电压表示数为U左=8V；
由于滑动变阻器的全部电阻连入电路，为了间接测出定值电阻R两端的电压，所以需要测出滑动变阻器两端的电压，故再将滑动变阻器的滑片移至最右端，此时电压表示数为滑动变阻器两端的电压，即U′=14V；
在步骤②中，滑动变阻器的全部电阻R′与定值电阻R串联，根据串联电路电压的规律可得，R的电压为UR=U−U′=18V−14V=4V，
URR=U左R左，
所以滑动变阻器滑片左边电阻的阻值为
R左=U左URR=8V4V×20Ω=40Ω，
故在步骤①中，灯的额定电流为
I额=U滑R左=12V40Ω=0.3A，
则小灯泡的额定功率为P额=U额I额=6V×0.3A=1.8W。
故答案为：(1)；(2)B；(3)小灯泡断路；(4)左；(5)0.5；(6)滑动变阻器的滑片移至最右端；1.8。
19.高温
【解析】解：(1)由电路图可知，开关S1、S2均闭合时，R1与R2并联，由并联电路的电阻特点可知，此时电路中的电阻最小，由P=UI=U2R可知，电功率最大，电饭锅处于高温挡；
(2)由P=UI可得，低温挡加热时的电流：
I低=P低U=440W220V=2A；
由电路图可知，只闭合开关S1时，电路为R1的简单电路，电阻R1工作时的功率为：
P1=U 2R1=(220V)2110Ω=440W
