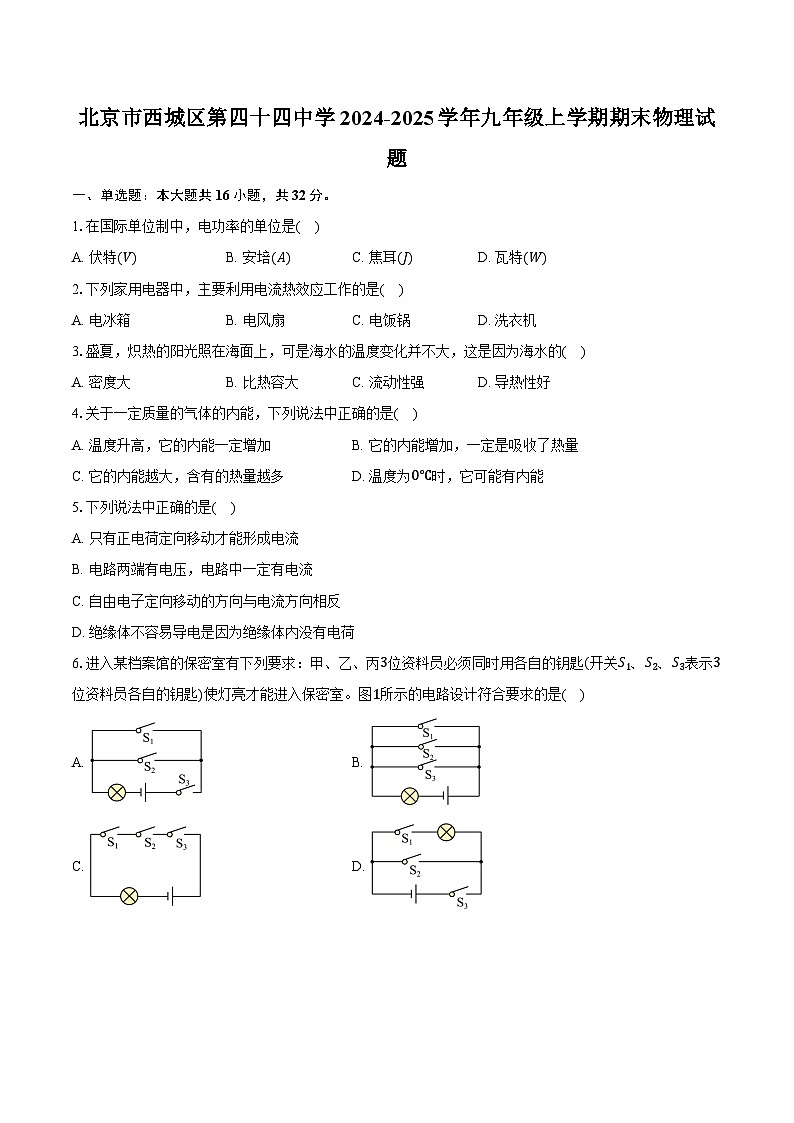

北京市西城区第四十四中学2024-2025学年九年级上学期期末物理试题

这是一份北京市西城区第四十四中学2024-2025学年九年级上学期期末物理试题，共28页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在国际单位制中，电功率的单位是( )
A. 伏特(V)B. 安培(A)C. 焦耳(J)D. 瓦特(W)
2.下列家用电器中，主要利用电流热效应工作的是( )
A. 电冰箱B. 电风扇C. 电饭锅D. 洗衣机
3.盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为海水的( )
A. 密度大B. 比热容大C. 流动性强D. 导热性好
4.关于一定质量的气体的内能，下列说法中正确的是( )
A. 温度升高，它的内能一定增加B. 它的内能增加，一定是吸收了热量
C. 它的内能越大，含有的热量越多D. 温度为0℃时，它可能有内能
5.下列说法中正确的是( )
A. 只有正电荷定向移动才能形成电流
B. 电路两端有电压，电路中一定有电流
C. 自由电子定向移动的方向与电流方向相反
D. 绝缘体不容易导电是因为绝缘体内没有电荷
6.进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙(开关S1、S2、S3表示3位资料员各自的钥匙)使灯亮才能进入保密室。图1所示的电路设计符合要求的是( )
A. B.
C. D.

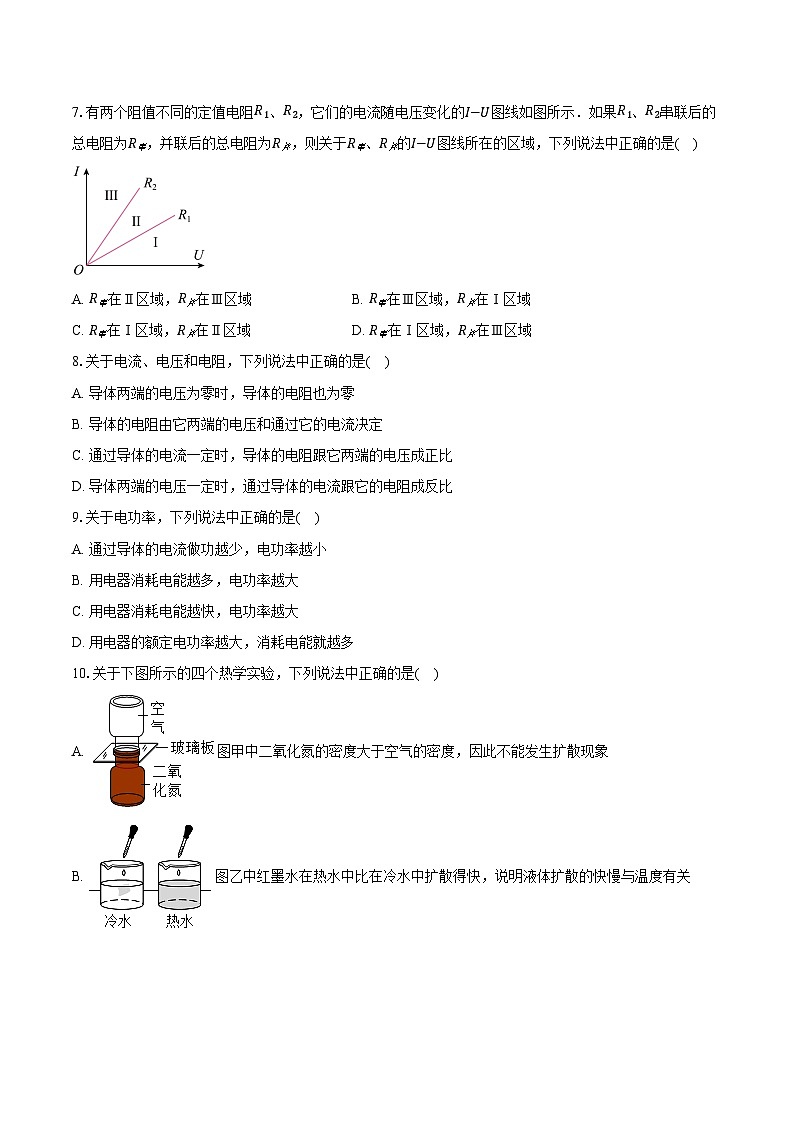

7.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I−U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I−U图线所在的区域，下列说法中正确的是( )
A. R串在Ⅱ区域，R并在Ⅲ区域B. R串在Ⅲ区域，R并在Ⅰ区域
C. R串在Ⅰ区域，R并在Ⅱ区域D. R串在Ⅰ区域，R并在Ⅲ区域
8.关于电流、电压和电阻，下列说法中正确的是( )
A. 导体两端的电压为零时，导体的电阻也为零
B. 导体的电阻由它两端的电压和通过它的电流决定
C. 通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D. 导体两端的电压一定时，通过导体的电流跟它的电阻成反比
9.关于电功率，下列说法中正确的是( )
A. 通过导体的电流做功越少，电功率越小
B. 用电器消耗电能越多，电功率越大
C. 用电器消耗电能越快，电功率越大
D. 用电器的额定电功率越大，消耗电能就越多

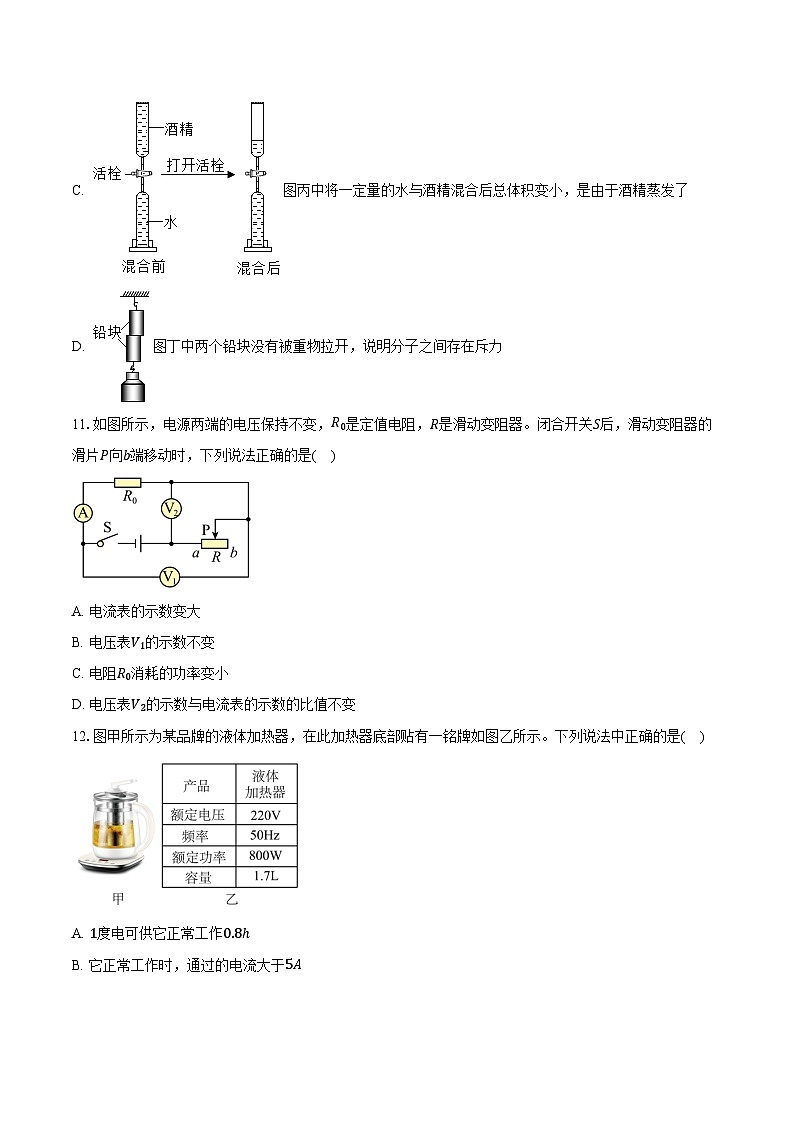

10.关于下图所示的四个热学实验，下列说法中正确的是( )
A. 图甲中二氧化氮的密度大于空气的密度，因此不能发生扩散现象
B. 图乙中红墨水在热水中比在冷水中扩散得快，说明液体扩散的快慢与温度有关
C. 图丙中将一定量的水与酒精混合后总体积变小，是由于酒精蒸发了
D. 图丁中两个铅块没有被重物拉开，说明分子之间存在斥力
11.如图所示，电源两端的电压保持不变，R0是定值电阻，R是滑动变阻器。闭合开关S后，滑动变阻器的滑片P向b端移动时，下列说法正确的是( )
A. 电流表的示数变大
B. 电压表V1的示数不变
C. 电阻R0消耗的功率变小
D. 电压表V2的示数与电流表的示数的比值不变
12.图甲所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如图乙所示。下列说法中正确的是( )
A. 1度电可供它正常工作0.8ℎ
B. 它正常工作时，通过的电流大于5A
C. 它正常工作时，其功率为800W
D. 它接在电压为110V的电源上工作时，其功率为400W
13.小军按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则故障处可能在( )
A. a、b之间B. b、c之间C. c、d之间D. d、e之间
14.标有“12V 12W”的灯泡L1和标有“12V 6W”的灯泡L2，先后按串联和并联方式接在电压恒为12V的电源两端。如果不考虑灯丝电阻随温度的变化，下列说法正确的是( )
A. 串联时灯L1两端的电压等于灯L2两端的电压，且均为6V
B. 并联时通过灯L2的电流I2大于通过灯L1的电流I1，且I2=2I1
C. 串联时灯L1的功率P1大于灯L2的功率P2，且P1=2P2
D. 并联时灯L2的功率P2′大于串联时灯L2的功率P2，且p2′p2=94
15.如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法错误的是( )
A. R1为压敏电阻
B. 随着油箱的油量减少，通过定值电阻的电流变大
C. 若换用阻值更大的定值电阻，警戒油量将变小
D. 若换用电压更大的电源，警戒油量将变大
16.已知：水的比热容是4.2×103J/kg⋅ ∘C，砂石的比热容约是0.92×103J/kg⋅ ∘C。下列说法中正确的是( )
A. 一杯水倒出一半，杯内剩余水的比热容变小
B. 因为水的比热容大，所以沿海地区比内陆地区昼夜温差小
C. 1kg的水升高或降低相同的温度，吸收或放出的热量相同
D. 1kg的砂石温度升高1℃吸收的热量约为0.92×103J/kg⋅ ∘C
二、多选题：本大题共4小题，共12分。
17.关于原子及其结构，下列说法中正确的是( )
A. 通常情况下，原子整体不显电性
B. 原子是由原子核和核外电子构成的
C. 原子核带负电，核外电子带正电
D. 不同物质的原子核束缚核外电子的本领不同
18.关于导体的电阻，下列说法中正确的是( )
A. 电阻表示导体对电流阻碍作用的大小
B. 导体的电阻越大，通过它的电流越小
C. 导体的电阻越大，加在它两端的电压越高
D. 导体的电阻与它两端的电压和通过它的电流无关
19.下列说法中正确的是( )
A. 热机消耗的燃料越多，效率就越低
B. 柴油机的效率一般高于汽油机的效率
C. 热机做的有用功越多，效率就越高
D. 热机效率高，将内能转化为机械能的比例就大
20.如图所示，L1灯上标有“6V 3.6W”，L2灯上的标识中部分文字模糊，只能看清“6V”。只闭合开关S3时，灯L1的功率为1.6W；只闭合开关S1和S2时，灯L1和L2都正常发光。电源电压不变且不考虑灯丝电阻随温度的变化，下列说法中正确的是( )
A. 只闭合S3时，L1和L2两灯串联
B. L1和L2两灯的灯丝阻值之比是2:1
C. 只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2:9
D. 只闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4:9
三、填空题：本大题共2小题，共4分。
21.(1)如图所示电阻箱的示数为_____Ω
(2)如图所示电能表的示数为_____kW⋅ℎ。
22.小强根据实验数据绘制了电阻R1和R2串联时，电阻R2两端的电压U2随电阻R1两端的电压U1变化的图象，如图所示。请你根据该图象和已有知识判断：当U1=7.4V时，U2=_____V。
四、实验探究题：本大题共8小题，共48分。
23.为了比较水和煤油吸热能力，小宇和小欣利用如图所示的实验装置进行实验。他们用完全相同的酒精灯给质量相等的水和煤油加热，每隔2min，用温度计记录一次水和煤油的温度。记录的实验数据如下表所示。
(1)实验中用_____来表示水和煤油吸热的多少；
(2)小宇分析数据可知：质量相等的水和煤油吸收相同的热量时，水比煤油_____，说明水比煤油吸热能力强；
(3)小欣分析数据可知：质量相等的水和煤油升高相同的温度，水比煤油_____，说明水比煤油吸热能力强；
(4)实验结束后，老师向他们提出一个问题：如果水和煤油的质量m不同、加热时间T不同、升高的温度Δt也不同，怎样比较才能得出水比煤油吸热能力强的结论？请你帮助他们写出比较的方法：______。
24.如图所示，实验桌上备有实验器材：电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线，其中1、2号电阻丝的长度相同。请回答下列问题：
(1)探究导体电阻大小跟导体材料是否有关，应选用1号和_____号电阻丝；
(2)若选用3、4号电阻丝，可探究_____。
25.小军和小亮在探究并联电路电流规律的实验中，设计了如图甲所示的实验电路图，并连接了如图乙所示的实验电路。
(1)在图乙所示的实验电路中，电流表是_______(选填“串联”或“并联”)在被测电路中的。闭合开关S，电流表测量的是对应图甲中的_______(选填“A”、“B”或“C”)点的电流。
(2)小亮发现在图乙所示的电路中，只需移动一根导线，就可以测量B点的电流。请你画出一种改接的方法；在移动的导线上画“×”，并用笔画线代替导线画出导线改接的位置_______。
(3)图表是他们在实验中用两盏规格相同的灯泡得到的实验数据，IA、IB、IC分别表示通过A、B、C三点的电流。他们根据数据得出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。他们若想得到关于并联电路电流的普适规律，还需进行的操作是：
①_______；
②_______。
26.小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图甲所示。
(1)请用笔画线表示导线，将图甲所示的实物图连接完整；( )
(2)闭合开关S前，应把图甲中滑动变阻器的滑片P置于______ 端；
(3)闭合开关S后，调节滑动变阻器的滑片P移至某位置，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为______ V，电流表的示数为______ A。这个待测电阻R的阻值为______ Ω。
27.小玮要研究导体的导电性能，她依次将5个不同导体接入如图所示的电路M、N两点间，观察并记录每次电流表的示数，通过电路中电流的大小来反映这几个导体的导电性能的强弱。与这5个导体相关的数据和每次记录的电流表示数如下表所示。
(1)通过比较序号_____数据可知：导体的导电性能的强弱与导体的材料有关；
(2)通过比较序号3、4、5数据可知：在导体的_____和_____一定的条件下，_____，其导电性能越强。
28.小东按照如图所示的电路，利用一块已经调好的电压表和阻值已知的电阻R0等符合实验要求的器材，测量未知电阻Rx的电阻值。他设计的实验步骤如下：
①闭合开关S，记录电压表示数U1；
②断开开关S，将电压表接在a点处的导线取下并改接到c点处，闭合开关S，记录电压表示数U2；
(1)小东设计的实验步骤②有错，其错误是______；
(2)步骤②应改为：_____，_____，闭合开关S，记录电压表示数U2；
(3)请你依据正确的实验过程，写出未知电阻Rx的表达式：Rx=_____。
29.小丽要测量未知电阻RX的阻值，她利用符合实验要求的电源一个、已调零的电压表一块、滑动变阻器、电阻箱各一个、开关两个、导线若干，小丽设计了如图所示的实验电路图，并写出了如下的实验步骤。请你将小丽的实验步骤补充完整。
①开关S1和S2均断开，按电路图连接电路，将滑动变阻器滑片P移到阻值最大端。
②只闭合开关__________，调节滑动变阻器的滑片P到适当位置，记录电压表的示数U1；
③断开开关__________，闭合__________，保持___________不变，调节__________，使电压表的示数仍为U1；
④记录此时电阻箱的示数R0，则待测电阻的阻值Rx=R0。
30.在探究“通过导体的电流与导体的电阻关系”的实验中，小亮根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示，其中电源两端电压不变，有阻值不同的定值电阻若干。
(1)请根据如图所示的电路，在虚线框内画出小亮设计的实验电路图；
(2)闭合开关S前，滑动变阻器的滑片P应置于阻值_____处；
(3)小亮先闭合开关S，调节滑动变阻器的滑片P使电压表的示数为U1，读取电流表的示数I，并将R1、I记录在表格中。小亮断开开关S，用电阻R2替换R1(R2>R1)，再闭合开关S，发现电压表、电流表示数均发生变化，电压表示数为U 1′，电流表示数为I′。请你判断：U1_____U 1′(选填“>”或“R2；两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即R串在区域Ⅰ内；两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即R并在区域Ⅲ内；故选D．
8D
【解析】ABC.导体的电阻是导体自身的性质，与自身的材料、长度、横截面积有关，与导体两端的电压和流过导体的电流无关，故ABC错误；
D.由 I=UR 可知，导体两端的电压一定时，通过导体的电流跟它的电阻成反比，故D正确。
故选D。
9C
【解析】ABC.电功率是电流所做的功与所用的时间之比，是表示电流做功快慢的物理量，功率大的用电器电流做功快，电功率与电流做功多少、消耗电能多少不是一个概念，故AB错误，C正确；
D.消耗电能的多少与用电器的实际功率和工作时间长短有关，故D错误。
故选C。
10B
【解析】A.下边瓶子装入二氧化氮气体，因为二氧化氮气体的密度大于空气的密度，应该在空气的下方，结果发现上边瓶子内的气体也变成了红棕色，说明了二氧化氮气体分子在做无规则运动，证明了扩散现象的存在，故A错误；
B.由于分子的热运动与温度有关，温度越高分子运动的越剧烈，所以图乙中红墨水在热水中比在冷水中扩散得快，故B正确；
C.将一定量的水与酒精混合后总体积变小，是由于分子之间有空隙，彼此进入空隙，导致体积较小，而不是酒精蒸发了，故C错误；
D.图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故C错误。
故选B。
11C
【解析】A.由电路图可知，电路为定值电阻R0和滑动变阻器R的串联电路，电压表V1测量R0两端的电压，电压表V2测量R两端的电压，电流表测量电路中的电流，当滑动变阻器的滑片P向b端移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，电源电压不变，根据欧姆定律电路中的电流变小，所以电流表示数变小，故A错误；
B.当滑动变阻器的滑片P向b端移动时，滑动变阻器的电阻变大，根据串联电路分压规律，滑动变阻器两端电压变大，定值电阻两端电压变小，故电压表V1的示数变小，故B错误；
C.当滑动变阻器的滑片P向b端移动时，定值电阻两端的电压变小，通过的电流变小，根据P=UI，电阻 R0 消耗的功率变小，故C正确；
D.由题意可知，电压表 V2 的示数与电流表的示数的比值为滑动变阻器的阻值，滑动变阻器的阻值变大，故D错误。
故选C。
12C
【解析】A.1度相当于1kW×ℎ，可知
t=WP额=1kW⋅ℎ800W=1.25ℎ
故A错误；
B.它正常工作时，通过的电流
I=PU=800W220V=3.6A
故B错误；
C.额定功率为800W，则它正常工作时功率为800W，故C正确；
D.它的电阻为
R=U2P额
若电阻保持不变，它接在电压为110V的电源上工作时，其功率为
P=U′2R=U′U2P额=110V220V2×800W=200W
故D错误。
故选C。
13C
【解析】闭合开关S后，发现小灯泡L不发光，说明电路出现了断路现象；由题意可知，用电压表测得ab和ac间电压为零，ad及ae之间的电压均为4.5V；用电压表测得ab间电压为零，这表明断路在ab之外的电路上；用电压表测得ac间电压为零，这表明断路在ac之外的电路上； a、d及a、e之间的电压均为4.5V，这表明测这几处电压时，电压表与电源之间是接通的，即d−e−a是通路，所以故障是cd之间出现了断路现象，故C符合题意，ABD不符合题意。
故选C。
14D
【解析】A.由题意可知，灯泡L1的电阻为
R1=U1额2P1额=(12V)212W=12Ω
灯泡L2的电阻为
R2=U2额2P2额=(12V)26W=24Ω
当两灯串联时，由串联分压原理可得，灯泡L1和灯泡L2的两端电压之比为
U1U2=R1R2=12Ω24Ω=12 ①
根据串联电路的电压规律可得
U1+U2=12V ②
联立①②式，解得U1=4V，U2=8V。故A错误；
B.由欧姆定律可得，并联时通过灯L1的电流为
I1=UR1=12V12Ω=1A
通过灯L2的电流为
I2=UR2=12V24Ω=0.5A
因此并联时通过灯L2的电流I2小于通过灯L1的电流I1，且 I1=2I2，故B错误；
C.串联时通过灯L2的电流I2等于通过灯L1的电流I1，则灯L1的功率P1和灯L2的功率P2的关系为
P1P2=I2R1I2R2=R1R2=12Ω24Ω=12
因此，串联时灯L1的功率P1小于灯L2的功率P2，且P2=2P1。故C错误；
D.并联时灯L2的两端电压为12V，正常发光，因此功率为P2′=6W；串联时灯L2的功率为
P2=U22R2=(8V)224Ω=83W
则并联时灯L2的功率P2′大于串联时灯L2的功率P2，且有
p2′p2=6W83W=94
故D正确。
故选D。
15B
【解析】AB.根据电路图可知，电阻R1、R2串联接入电路中，电压表测量电阻R1两端的电压；压敏电阻的阻值随油箱中油量的减少而增大，当油箱中的油量减少时，压敏电阻的阻值变大，根据串联电路的分压规律可知，压敏电阻分担电压变大；根据串联电路的电压规律可知，定值电阻两端电压变小，由于电压表示数大于某一值U时，就会触发报警，所以R1是压敏电阻；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，故A正确，不符合题意，B错误，符合题意；
C.电压表的报警电压不变，定值电阻两端电压不变，若换用阻值更大的定值电阻，根据欧姆定律可知，电路中的电流变小，根据 R=UI 可知，压敏电阻的阻值变大，警戒油量将变小，故C正确，不符合题意；
D.电压表的报警电压不变，若换用电压更大的电源，定值电阻两端电压变大，根据欧姆定律可知，电路中的电流变大，根据 R=UI 可知，压敏电阻的阻值变小，警戒油量将变大，故D正确，不符合题意。
故选B。
16B
【解析】A.比热容是物质的一种特性，与质量无关，一杯水倒出一半，杯内剩余水的比热容不变，故A错误；
B.因为水比沙石的比热容大，由 Q=cmΔt 知道，在吸收和放出相同的热量时，水的温度变化值更小，沙石的温度变化值大，所以沿海地区比内陆地区昼夜温差小，故B正确；
C.水的比热容是4.2×103J/(kg⋅℃)表示的物理意义是1kg的水温度每升高或降低1℃所吸收或放出的热量是4.2×103J；所以相同质量的水升高和降低相同温度，吸收和放出的热量相同，故C错误；
D.砂石的比热容约是0.92×103J/(kg⋅℃)表示1kg的砂石温度升高1℃吸收的热量约为0.92×103J，故D错误。
故选B。
17ABD
【解析】A.原子核所带的电荷数与核外电子所带的电荷数相等，电性相反，所以整个原子不显电性，故A正确；
BC.原子由带正电荷的原子核和核外带负电的电子构成，原子核是由带正电的质子与不带电的中子构成，故B正确、C错误；
D.不同物质的原子核束缚电子的本领不同，两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上，故D正确。
故选ABD。
18AD
【解析】A.电阻表示导体对电流阻碍作用的大小，阻碍作用越大则电阻越大，故A正确；
B.通过导体的电流与两端电压及电阻均有关，故B错误；
C.加在导体两端的电压与导体的电阻无关，故C错误；
D.导体的电阻是导体的一种属性，与它两端的电压和通过它的电流无关，故D正确。
故选AD。
19BD
【解析】A.热机消耗的燃料量与效率没有必然关系，故A错误；
B.柴油机损耗的能量比汽油机损耗的能量少，所以柴油机的效率比汽油机的效率高，故B正确；
CD.根据 η=W有用W总×100% 可知，热机做的有用功占比越大，效率才越高，故C错误、D正确。
故选BD。
20ABC
【解析】A.只闭合S3时，此时电路电流只有一条路径，两灯串联，故A正确；
B.不考虑灯丝电阻随温度的变化，根据 P=U2R 可得，灯泡L1的灯丝电阻为
R1=U12P1=(6V)23.6W=10Ω
只闭合S3时，两灯串联，此时通过两灯的电流相等，灯L1的功率为1.6W，根据 P=I2R 可得，此时的电路电流为
I串= P1′R1= 1.6W10Ω=0.4A
只闭合开关S1和S2时，两灯并联，灯 L1 和 L2 都正常发光，根据并联电路的电压规律可知，两灯的两端电压均等于电源电压，所以电源电压为U=6V；在只闭合S3的情形中，灯泡L1的两端电压为
U1′=I串R1=0.4A×10Ω=4V
根据串联分压原理则有
U1′U−U1′=R1R2
所以，灯泡L2的灯丝电阻为
R2=U−U1′U1′×R1=6V−4V4V×10Ω=5Ω
所以， L1 和 L2 两灯的灯丝阻值之比是
R1:R2=10Ω:5Ω=2:1
故B正确；
CD.只闭合S3时，通过 L1 灯、 L2 灯的电流为
I1=I2=I串=0.4A
只闭合开关S1和S2时，根据并联电路特点和欧姆定律可得，此时通过 L1 灯的电流为
I1′=UR1=6V10Ω=0.6A
此时通过 L2 灯的电流为
I2′=UR2=6V5Ω=1.2A
此时电路的总电流为
I并=I1′+I2′=0.6A+1.2A=1.8A
所以，只闭合 S3 时与只闭合 S1 和 S2 时，通过 L1 灯的电流之比是
I1:I1′=0.4A:0.6A=2:3
根据P=UI可得，只闭合 S3 时与只闭合 S1 和 S2 时，电路消耗的总功率之比是
P:P′=(UI串):(UI并)=I串:I并=0.4A:1.8A=2:9
故C正确，D错误。
故选ABC。
21(1)5169
(2)2024.8

【解析】(1)由图知道，电阻箱接入电路的阻值
R=5×1000Ω+1×100Ω+6×10Ω+9×1Ω=5169Ω
(2)从电能表上可以看出电能表的数字为20248，最后一位是小数，单位是kW⋅ℎ，故电能表的读数为2024.8kW⋅ℎ．
220.6
【解析】电阻R1和R2串联，根据串联电路的电压规律可知，电阻R2两端的电压与电阻R1两端的电压之和等于电源电压且不变。由图像知道，当U1′=6V时
U2′=2V
因此电阻R1和R2两端的总电压为
U=U1′+U2′=6V+2V=8V
故当U1=7.4V时，电阻R2 端的电压为
U2=U−U1=8V−7.4V=0.6V
23加热时间 升高的温度少 吸收的热量多 分别求出水、煤油的k值，若k水>k煤油，则水比煤油的吸热能力强
【解析】(1)[1]实验中，用完全相同的酒精灯进行加热，相同时间内，水和煤油吸收相同的热量。根据转换法可知，本实验水和煤油吸热的多少是通过比较加热时间的长短来实现，加热时间越长，吸收的热量就越多。
(2)[2]由表中数据可知，当加热时间相同时，即质量相等的水和煤油吸收相同的热量时，水的温度比煤油的温度升高得少，因此说明水比煤油的吸热能力强。
(3)[3]由表中数据可知，质量相等的水和煤油升高相同的温度时，比如从20℃升高到28℃时，煤油的加热时间为4min，而水的加热时间为8min，即水比煤油加热时间更长，吸收的热量更多，由此可说明水比煤油吸热能力强。
(4)[4]如果水和煤油的质量m不同、加热时间T不同、升高的温度Δt也不同，由题意可知，加热时间可表示液体吸收的热量Q，因此Q也不同；由比热容的定义可知，可用T与m和Δt乘积之比来表示吸热本领大小，即为 k=TmΔt ，k越大，液体的吸热能力越强。因此分别求出水、煤油的k值，若k水>k煤油，则水比煤油的吸热能力强。
24(1)2
(2)导体电阻大小跟导体长度是否有关

【解析】(1)根据控制变量法，要探究导体电阻大小跟导体材料是否有关，则需控制导体的横截面积、长度相同，而材料不同，所以，应选用1号和2号电阻丝。
(2)若选用3、4号电阻丝，这两根电阻丝材料相同，横截面积相同，而长度不同，所以，可探究导体电阻大小跟导体长度是否有关。
25(1) 串联 C
(2)
(3) 选用规格不同的灯泡 多做几组实验

【解析】(1)[1]在图乙所示的实验电路中，电流表相当于导线，应串联在被测电路中。
[2]由图乙可知，闭合开关S，电流表测量干路电路，即对应图甲中的C点的电流。
(2)可以测量B点的电流，即测量灯泡L2所在支路的电流，电流表应与灯泡L2串联在各灯泡支路中，改接如下图所示
(3)[1][2]他们根据数据得出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。由于只进行了一次实验，且选用两盏规格相同的灯泡，结果有偶然性，若想得到关于并联电路电流的普适规律，还需选用规格不同的灯泡，并多做几组实验。
26 B 2 0.5 4
【解析】(1)[1]在测量定值电阻的阻值时，所用电路是串联电路，滑动变阻器是一上一下的接法，所以完整电路连接如下：
(2)[2]闭合开关前，应将图甲中滑动变阻器的滑片P置于阻值最大处，即置于B端，这样才能起到保护电路的作用。
(3)[3][4]由图乙丙知，电压表所选量程为0∼3V，对应分度值为0.1V，其示数为2V；电流表所选量程为0∼0.6A，对应分度值为0.02A，其示数为0.5A。
[5]待测电阻
R=UI=2V0.5A=4Ω
271、4 材料 长度 横截面积越大
【解析】(1)[1]据图表可知，要想比较导体的电阻与材料的关系，即需要让导体的长度和横截面积相同，材料不同，故应该比较1、4两次实验数据。
(2)[3][4][5]比较3、4、5实验可知，导体的材料相同，长度相同，横截面积不同，横截面积越大，通过的电流越大，表明电阻越小，其导电性能越强；因此在导体的材料和长度一定的条件下，横截面积越大，其导电性能越强。
28(1)电压表的正负接线柱会接反
(2) 断开开关S 将电压表接在b点处的导线取下并改接到c点处
(3) U1U2−U1R0

【解析】(1)图中开关S闭合，R0和Rx串联，电压表测Rx两端的电压示数为U1，断开开关S，将电压表接在a处的导线取下，改接到c处，再闭合开关S，这样会使电压表的正负接线柱接反。
(2)[1][2]图中两电阻串联，电压表测出R0两端的电压为U1，断开开关S，将电压表接在b处的导线取下并改接到c处，再闭合开关S，电压表测总电压示数为U2。
(3)图中R0两端的电压为
U0=U2−U1
则通过R0的电流为
I0=U0R0=U2−U1R0
两电阻串联，通过Rx的电流
Ix=I0=U2−U1R0
电阻
Rx=UxIx=U1U2−U1R0=U1U2−U1R0
29S1 S1 S2 滑片的位置 电阻箱的阻值
【解析】②[1]③[2][3][4][5]本实验采用的等效替代法。先将待测电阻单独接入电路，将滑动变阻器滑片移动到合适位置时记下电压表示数；然后用电阻箱来替代待测电阻接入电路，在保持滑动变阻器阻值不变的情况下，调节电阻箱阻值，使它在电路中达到和待测电阻一样的效果，即使电压表示数仍为原来的示数；所以，实验的步骤为：只闭合开关 S1 ，调节滑动变阻器的滑片P到适当位置，记录电压表的示数 U1 ；然后断开开关 S1 ，闭合 S2 ，保持滑动变阻器滑片的位置不变，调节电阻箱的电阻值，使电压表的示数仍为 U1 ；记录此时电阻箱的示数 R0 ，则待测电阻的阻值 Rx=R0 。
30(1)
(2)最大
(3)R1，Rp不变，所以替换前后，电路中的总电阻 R总′>R总 ；根据欧姆定律可知，电源电压一定， R总′>R总 ，所以I′< I，替换前后，滑动变阻器两端的电压分别为
U2=IRP
U2′=I′RP
变阻器连入电路的电阻不变，通过的电流变小，所以
U2>U2′
电源电压不变，根据串联电路电压规律可知，替换前后定值电阻两端电压
U1=U−U2
U1′=U−U2′
则替换前后定值电阻两端电压关系
U1
