初中物理四、电磁铁及其应用优秀巩固练习

这是一份初中物理四、电磁铁及其应用优秀巩固练习，共9页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

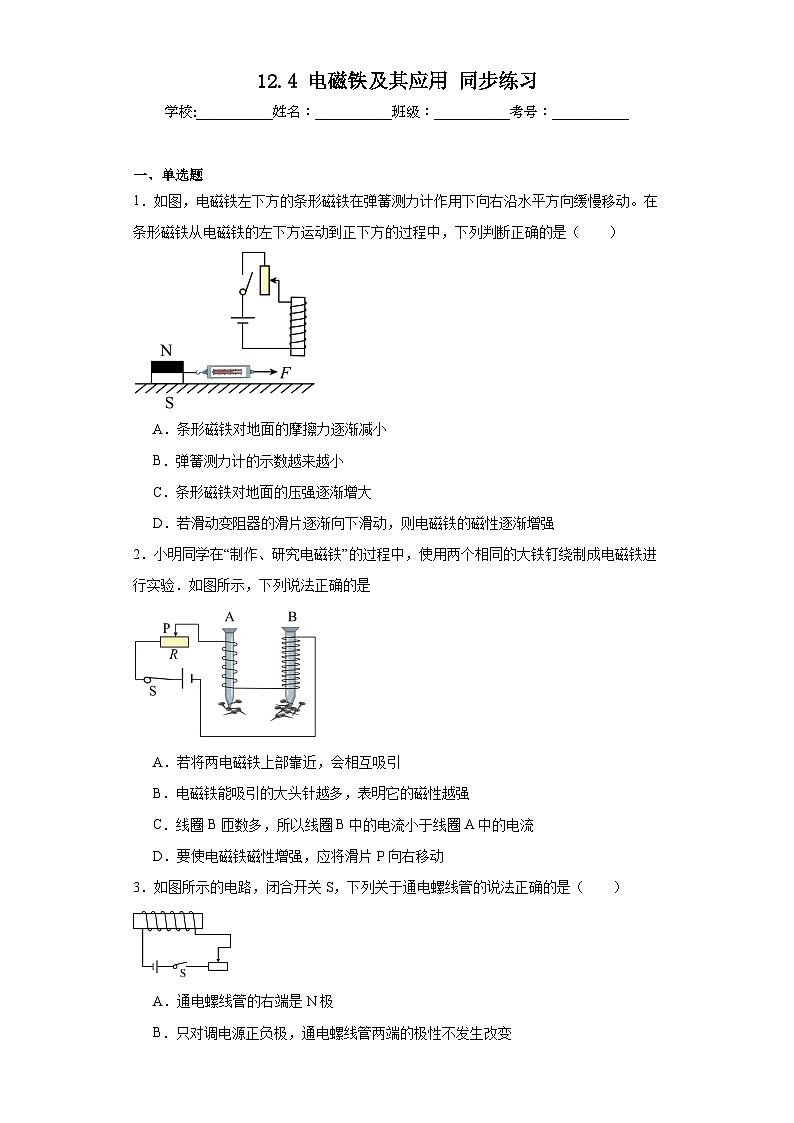

一、单选题
1．如图，电磁铁左下方的条形磁铁在弹簧测力计作用下向右沿水平方向缓慢移动。在条形磁铁从电磁铁的左下方运动到正下方的过程中，下列判断正确的是（ ）
A．条形磁铁对地面的摩擦力逐渐减小
B．弹簧测力计的示数越来越小
C．条形磁铁对地面的压强逐渐增大
D．若滑动变阻器的滑片逐渐向下滑动，则电磁铁的磁性逐渐增强
2．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验．如图所示，下列说法正确的是
A．若将两电磁铁上部靠近，会相互吸引
B．电磁铁能吸引的大头针越多，表明它的磁性越强
C．线圈B匝数多，所以线圈B中的电流小于线圈A中的电流
D．要使电磁铁磁性增强，应将滑片P向右移动
3．如图所示的电路，闭合开关S，下列关于通电螺线管的说法正确的是（ ）
A．通电螺线管的右端是N极
B．只对调电源正负极，通电螺线管两端的极性不发生改变

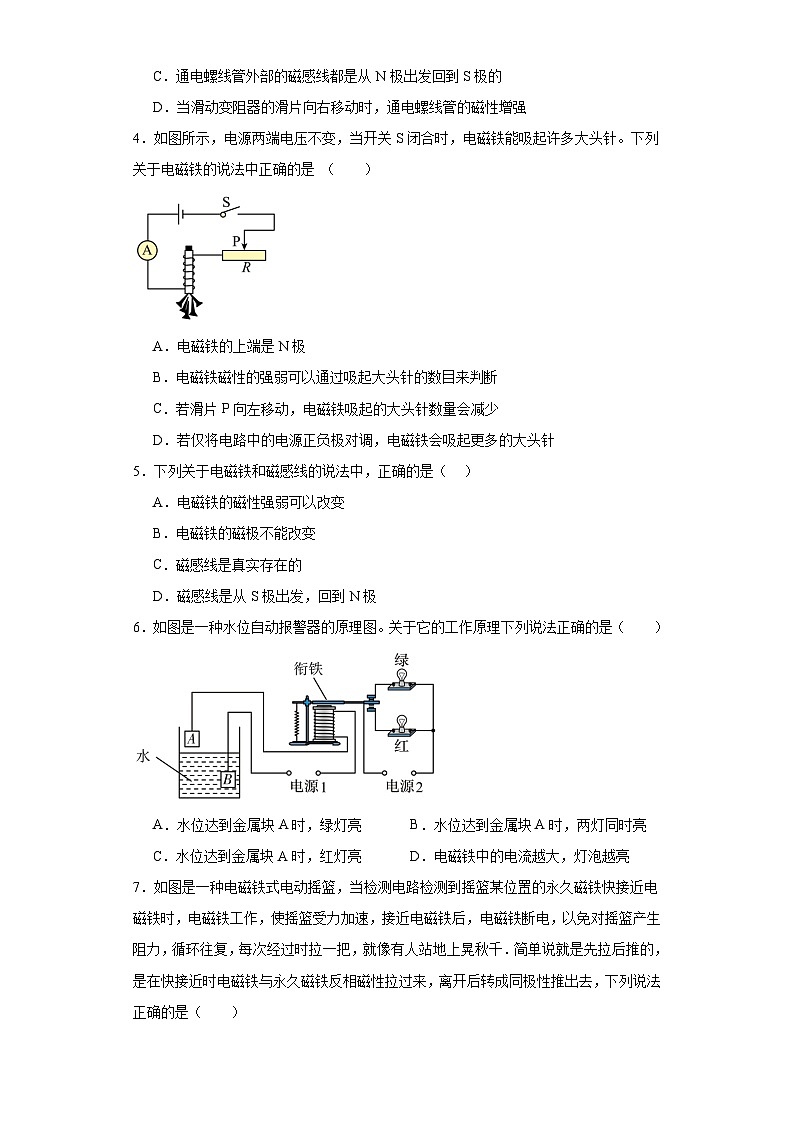

C．通电螺线管外部的磁感线都是从N极出发回到S极的
D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强
4．如图所示，电源两端电压不变，当开关S闭合时，电磁铁能吸起许多大头针。下列关于电磁铁的说法中正确的是 （ ）
A．电磁铁的上端是N极
B．电磁铁磁性的强弱可以通过吸起大头针的数目来判断
C．若滑片P向左移动，电磁铁吸起的大头针数量会减少
D．若仅将电路中的电源正负极对调，电磁铁会吸起更多的大头针
5．下列关于电磁铁和磁感线的说法中，正确的是（ ）
A．电磁铁的磁性强弱可以改变
B．电磁铁的磁极不能改变
C．磁感线是真实存在的
D．磁感线是从S极出发，回到N极
6．如图是一种水位自动报警器的原理图。关于它的工作原理下列说法正确的是（ ）
A．水位达到金属块A时，绿灯亮B．水位达到金属块A时，两灯同时亮
C．水位达到金属块A时，红灯亮D．电磁铁中的电流越大，灯泡越亮

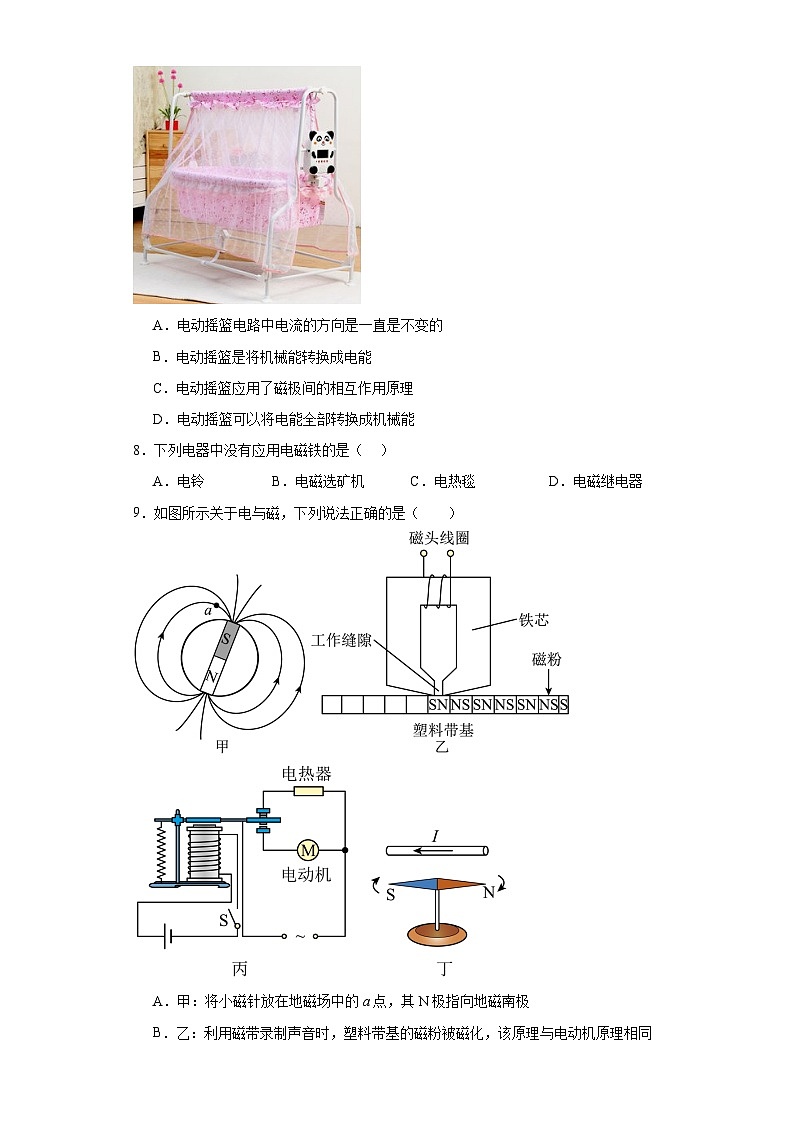

7．如图是一种电磁铁式电动摇篮，当检测电路检测到摇篮某位置的永久磁铁快接近电磁铁时，电磁铁工作，使摇篮受力加速，接近电磁铁后，电磁铁断电，以免对摇篮产生阻力，循环往复，每次经过时拉一把，就像有人站地上晃秋千．简单说就是先拉后推的，是在快接近时电磁铁与永久磁铁反相磁性拉过来，离开后转成同极性推出去，下列说法正确的是（ ）
A．电动摇篮电路中电流的方向是一直是不变的
B．电动摇篮是将机械能转换成电能
C．电动摇篮应用了磁极间的相互作用原理
D．电动摇篮可以将电能全部转换成机械能
8．下列电器中没有应用电磁铁的是（ ）
A．电铃B．电磁选矿机C．电热毯D．电磁继电器
9．如图所示关于电与磁，下列说法正确的是（ ）

A．甲：将小磁针放在地磁场中的a点，其N极指向地磁南极
B．乙：利用磁带录制声音时，塑料带基的磁粉被磁化，该原理与电动机原理相同
C．丙：闭合电磁继电器的开关S，电动机和电热器同时工作
D．丁：奥斯特实验中，通电直导线的磁场方向与电流大小有关
10．连接如下图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（ ）
A．电流的有无对电磁铁磁场有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响
二、填空题
11．如图所示是温度自动报警器，当温度达到98℃时，电铃发声报警，此时
电磁铁的左端是 极．电动机工作时，能够使线圈平稳、连续不停地转动下去是靠 来实现的．
12．置于通电螺线管右侧的小磁针静止时，其N极指向如图所示。由此可知，通电螺线管的右端是 （选填“N极”或“S极”），电流是从 （选填“A”或“B”）端流入螺线管的。小雅将连接电源正、负极的导线对调，发现小磁针的指向也改变了，说明通电螺线管的磁场方向与 有关。
13．如图是小勇用自制空气炮吹灭烛焰的实验。拉伸弹性薄膜然后放手，空气会从一端喷出，烛焰被吹灭，这一现象说明声音 。这与下列哪项采取的科学方法相同？ 。
①用带箭头的直线表示光的传播路线和方向
②利用被吸引的大头针数目来比较电磁铁的磁性强弱
③控制电压相等，研究电流与电阻的关系

14．如图所示，属于自然界中的物理现象的是图 ，属于物理知识应用的是图 。
A． 雨后的彩虹 B． 磁悬浮列车
C． B超看胎儿发育情况 D． 寒冷的玻璃上凝华形成的花纹
15．国家规定自2023年7月1日起，所有销售、注册登记的新车须符合国六b标准。看到此新闻后，小明利用已学知识设计了如图所示的尾气排放检测电路，R1的阻值随CO浓度的增大而减小。闭合开关后，电磁铁的下端是 极，当检测到尾气中CO浓度增大时电磁铁的磁性将 ，CO浓度高于某一值时，电铃会发声报警。

16．关于图中所示的通电螺线管，A点的磁场方向向 。当滑动变阻器的滑片向 移动时，通电螺线管的磁性增强。（均选填“左”或“右”）
17．要增大电铃中电磁铁的磁性，可采取的方法有： 、 ．
18．如图所示是研究电磁铁特点的电路图，闭合开关，A端是电磁铁的 极。要增加电磁铁的磁性，变阻器滑片应向 移动。
19．在地球上，对列车速度影响较大的因素除了自身的动力外，还有车与轨道间的 力。我国在超高速磁悬浮领域的技术全球领先，磁悬浮列车利用 实现列车与轨道之间的悬浮。杭州距上海约，未来中国超级高铁的速度可达，只需要 即可到达。
20．有一种电加热恒温箱如图甲所示，控制电路由电源U1电磁继电器（线圈电阻不计）滑动变阻器R2和热敏电阻R1组成，工作电路由电压为U2=220V的电源和电热丝R0组成。通过实验测得当电磁继电器线圈的电流达到60mA时电磁继电器的衔铁被吸下来求：
（1）高压220V的电源中 （a、b）端为电源的火线端；
（2）分析此电路图，可以确定热敏电阻R1的阻值是随着温度的升高而 （增大、减小）的；
（3）要使恒温箱设定的温度值升高一些，可向 移动R2的滑片。
三、综合题
21．小聪利用光敏电阻设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压U恒为6V，定值电阻R0为240Ω。在一定范围内，光敏电阻R的阻值与光照强度 E（光照强度单位为lx，光越强光照强度越大）之间存在着一定关系，部分数据如下表所示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统。试问：
（1）随着光照强度减小，光敏电阻R的阻值 （选填“增大”或“减小”），电磁铁的磁性 （选题“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被 （选题“吸下”或“释放”），照明系统启动；
（2）两盏灯均正常发光时，工作电路中的总电流是多少？
（3）照明系统恰好启动时，光敏电阻R的阻值为多少？ 此时光照强度为多少？

22．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压 U1=3V，定值电阻 R0=50Ω，热敏电阻R阻值随温度变化的图象如图乙所示；工作电路中，电压 U2=220V，R1、R2是电热丝，并且 R1=1000Ω，R2=100Ω。已知水温达到80℃时衔铁会跳起。[水的比热容为]
（1）求衔铁刚跳起时，通过电磁铁线圈的电流。( )
（2）求工作电路在保温状态下的电功率。( )
（3）求衔铁被吸下以后经过10min工作电路中产生的热量是多少焦耳？( )
（4）如果想升高水被加热的最高温度，可以 R0的阻值或者 电源的电压。（选填“增大”或者“减小”）
23．物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场．有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图所示是某磁敏电阻R的阻值随磁感应强度B变化的图像．为了研究某磁敏电阻R的性质，小刚设计了如图所示的电路进行实验，请解答下列问题∶
（1）由图可知，当磁感应强度B=0时，该磁敏电阻的阻值是 ．
（2）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为 A．
（3）只闭合S1，通电螺线管的左端为 极；闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，此时磁敏电阻的阻值为 ，由图可得，此时该磁敏电阻所在位置的磁感应强度为 T．
（4）实验中小刚将甲图电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明∶该磁敏电阻的阻值跟磁场的 无关．
光照强度E/lx
1.0
2.0
3.0
4.0
5.0
光敏电阻R/Ω
120
60
40
30
24
参考答案：
1．C
2．B
3．C
4．B
5．A
6．C
7．C
8．C
9．A
10．B
11． 南（Ｓ） 惯性
12． S极 B 电流方向
13． 能传递能量 ②
14． AD BC
15． S/南 增强
16． 右 左
17． 增大电流 增加线圈的匝数
18． S 右
19． 摩擦 磁极之间的相互作用规律 12
20． a 减小 右
21． 增大 减弱 释放 0.4A 60Ω 2.0lx
22． 0.02A 44W 2.904×105J 减小 增大
23． 100Ω 0.03 S 150Ω 0.3 方向
