九年级全册三、学生实验：测量小灯泡的电功率优秀达标测试

这是一份九年级全册三、学生实验：测量小灯泡的电功率优秀达标测试，共9页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

一、单选题

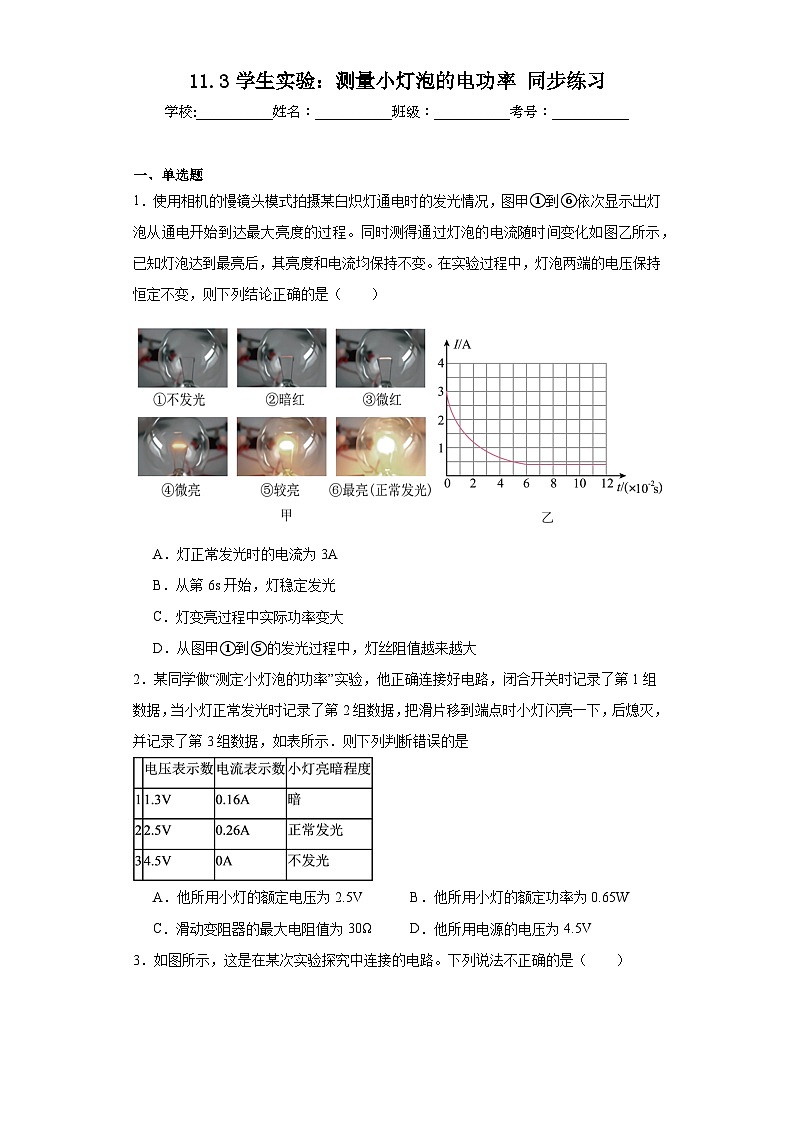

1．使用相机的慢镜头模式拍摄某白炽灯通电时的发光情况，图甲①到⑥依次显示出灯泡从通电开始到达最大亮度的过程。同时测得通过灯泡的电流随时间变化如图乙所示，已知灯泡达到最亮后，其亮度和电流均保持不变。在实验过程中，灯泡两端的电压保持恒定不变，则下列结论正确的是（ ）
A．灯正常发光时的电流为3A
B．从第6s开始，灯稳定发光
C．灯变亮过程中实际功率变大
D．从图甲①到⑤的发光过程中，灯丝阻值越来越大
2．某同学做“测定小灯泡的功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是
A．他所用小灯的额定电压为2.5V B．他所用小灯的额定功率为0.65W
C．滑动变阻器的最大电阻值为30ΩD．他所用电源的电压为4.5V

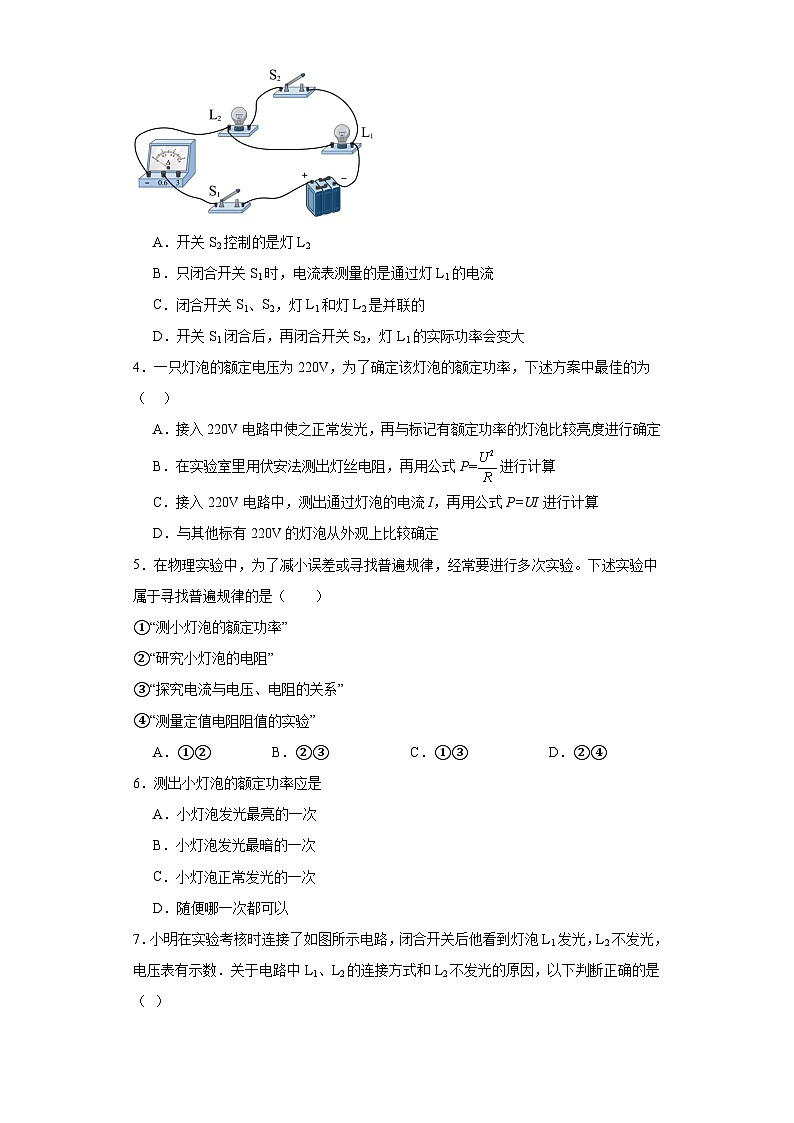

3．如图所示，这是在某次实验探究中连接的电路。下列说法不正确的是（ ）
A．开关S2控制的是灯L2
B．只闭合开关S1时，电流表测量的是通过灯L1的电流
C．闭合开关S1、S2，灯L1和灯L2是并联的
D．开关S1闭合后，再闭合开关S2，灯L1的实际功率会变大
4．一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
5．在物理实验中，为了减小误差或寻找普遍规律，经常要进行多次实验。下述实验中属于寻找普遍规律的是（ ）
①“测小灯泡的额定功率”
②“研究小灯泡的电阻”
③“探究电流与电压、电阻的关系”
④“测量定值电阻阻值的实验”
A．①②B．②③C．①③D．②④
6．测出小灯泡的额定功率应是
A．小灯泡发光最亮的一次
B．小灯泡发光最暗的一次
C．小灯泡正常发光的一次
D．随便哪一次都可以
7．小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（ ）
A．Ll与L2串联，L2被短路
B．L1与L2串联，L2的实际功率比额定功率小得多
C．L1与L2并联，L2与灯座接触不良
D．L1与L2并联，L2的灯丝断了
8．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
①探究电流与电阻的关系时，调节电阻两端电压成倍数变化
②用“伏安法”测电阻时，改变定值电阻两端电压，测量对应电流
③探究电流与电压的关系时，控制电阻两端电压一定
④测量小灯泡的电功率时，改变小灯泡两端的电压，测量对应电流
A．①②B．②③C．③④D．②④
9．在“测量小灯泡电功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是( )
A．电压表的量程太大
B．电流表的量程太大
C．电源电压太低
D．变阻器的最大阻值太大
10．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U-I关系图像如图所示.则下列判断正确的是（ ）
A．电路消耗的最大功率是3.6W
B．电源电压为12V
C．电压表V2示数与电流表示数的比值不变
D．滑动变阻器R2的阻值变化范围为0~10Ω
二、填空题
11．如图所示电路，电源电压保持不变，R为定值电阻，闭合开关S，调节滑动变阻器R1，发现电流表示数从0.1A变为0.3A，电压表示数改变了2V。由此可判断在这一过程中滑动变阻器连入电路的阻值 （填“变大”或“变小”），定值电阻R的电功率变化了 W。

12．如图甲是定值电阻R和小灯泡L中电流随电压变化的图像，其中 （选填“a”或“b”）是小灯泡的I-U图像，如果将它们串联在电路中，通过它们的电流是0.4A，此电路电源电压是 V；若将它们按图乙所示接入另一电路中，闭合开关S、S1，通过电阻R的电流为0.2A，小灯泡此时的实际功率为 W。
13．请写出下列“热”的物理含义：
（1）摩擦生热，这里的“热”是指： ；物体吸热升温，这里的“热”是指： ；这杯水很热，这里的“热”是指： ；
（2）电源电压为9V，现让一标有“6V 3W”的小灯泡正常发光，需 联一个 Ω的电阻；
（3）如图所示，一定值电阻R0与最大阻值为30Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P从最左端滑倒时，电流表的示数为0.3A；当滑动变阻器的滑片P继续滑到处时，电流表的示数为0.2A。则定值电阻R0= Ω，电源的电压U= V。
14．某同学设计了如图所示的电路测量小灯泡的额定功率。单刀双掷开关与1接触时，移动R1的滑片，使灯泡正常发光，此时电流表的示数为I0；然后将开关与2接触，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I0；保持 的滑片位置不动，将另一个滑动变阻器的滑片移到最左端，电流表的示数为I1；再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。已知电源电压不变，滑动变阻器R1的最大阻值为R，则小灯泡额定功率P额= （用I0、I1、I2、R表示）。
15．如图所示，电源电压保持12V不变，小灯泡标有“6V 4W”，电流表的量程为0~0.6A，滑动变阻器标有“20Ω 2A”，当开关S闭合时，为了保证电路元件都能安全使用，电路中允许通过的最大电流为 ，此时小灯泡的实际功率是 W。（不考虑温度对灯丝电阻的影响）

16．有两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示。
（1）将A、B并联接在6V电源两端，1min内电路消耗的电能 J；
（2）将A、B串联接在某电源两端，使B灯恰好正常发光，此时A灯电阻是 Ω；
（3）将A与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率为A灯功率2倍时，滑动变阻器的功率为 W。
17．晓丽通过阅读电熨斗说明书知道：电熨斗有“低温”和“高温”两个挡位。其简化电路如图所示，R1、R2是电热丝，R1=48.4Ω，R2=96.8Ω，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为 挡位，该挡位通电1min，耗电 度。

18．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会 (选填“变亮”、“变暗”或“不变”)，电压表示数会 (选填“变大”、“变小”或“不变”)。
19．在物理实验中，经常要进行多次测量，其目的有两个：①减小误差；②寻找普遍规律．在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是 (选填“①”或“②”)；在“用电压表和电流表测定值电阻”的实验中，多次测量的目的是 (选填“①”或“②”)．
20．甲、乙两个小灯泡上分别标有“6V 6W”和“6V 3W”的字样，现将甲、乙两灯串联起来，则电路两端允许加的最大电压是 V，如果并联使用，干路上的电流最大是 A。
三、综合题
21．小明在做“测定小灯泡电功率”的实验时连接了如图甲所示的电路
（1）闭合开关后，移动滑动变阻器的滑片P，发现小灯泡不亮，经检查有一根导线连接错误，请你在电路中将连接错误的导线上打“×”，并补测出正确的连线．
（2）正确连接电路后，滑片P移动到某一位置时，电压表和电流表示数如图乙所示小灯泡此时的电功率是多少？
（3）小明根据记录的多组数据绘制出小灯泡的I﹣U图象（图丙），分析评估时，小明对自己的实验产生了困惑，他认为：由欧姆定律I=知，I与U之间的变化关系是正比函数，所以其图象理论上应该是过原点的一条直线，请你帮助他解除困惑．
22．灯泡L标着“6 V 6 W”,如图甲所示,把灯泡L与电压恒为6 V的电源相接.
(1)灯泡L正常发光时的电流是 A;电阻是 Ω;
(2)在t=0 s时刻,合上开关S,测得流过灯泡L的电流与通电时间t的关系如图乙所示,则从闭合开关到第6×10-2 s后灯泡才正常发光,在这段时间内灯丝的电阻是不断 (选填“增大”、“减小”或“不变”),引起这种变化的主要原因是 .由上述现象可知,白炽灯的灯丝在 时容易烧断.
(3)合上开关瞬间灯泡的电阻为R1,正常发光时电阻为R2,则R1/R2= .
23．某型号汽车的油量显示电路如图甲所示。已知电源电压恒为12V，其中R0为定值电阻，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油箱底部受到的压强为2.8×103Pa，A表示数为0.6A。求：
（1）由图乙可知，压敏电阻R的阻值随压强的增大而 （选填“增大”或“减小”）；
（2）定值电阻R0的阻值是多少；
（3）汽油耗尽时整个电路的电功率。

参考答案：
1．D
2．C
3．D
4．C
5．C
6．C
7．B
8．D
9．C
10．A
11． 变小 0.8
12． a 5 1.2
13． 内能 热量 温度 串 6 10 6
14．
15． 0.6 3.24
16． 540 4 2
17． 低温 0.02
18． 变暗 变大
19． ② ①
20． 9 1.5
21．（1）；（2）小灯泡此时的电功率是0.9W；（3）灯丝的电阻随温度的升高而增大．
22． 1 6 增大 灯丝的温度升高 开灯 1∶6
23． 减小 10Ω 1.2W
