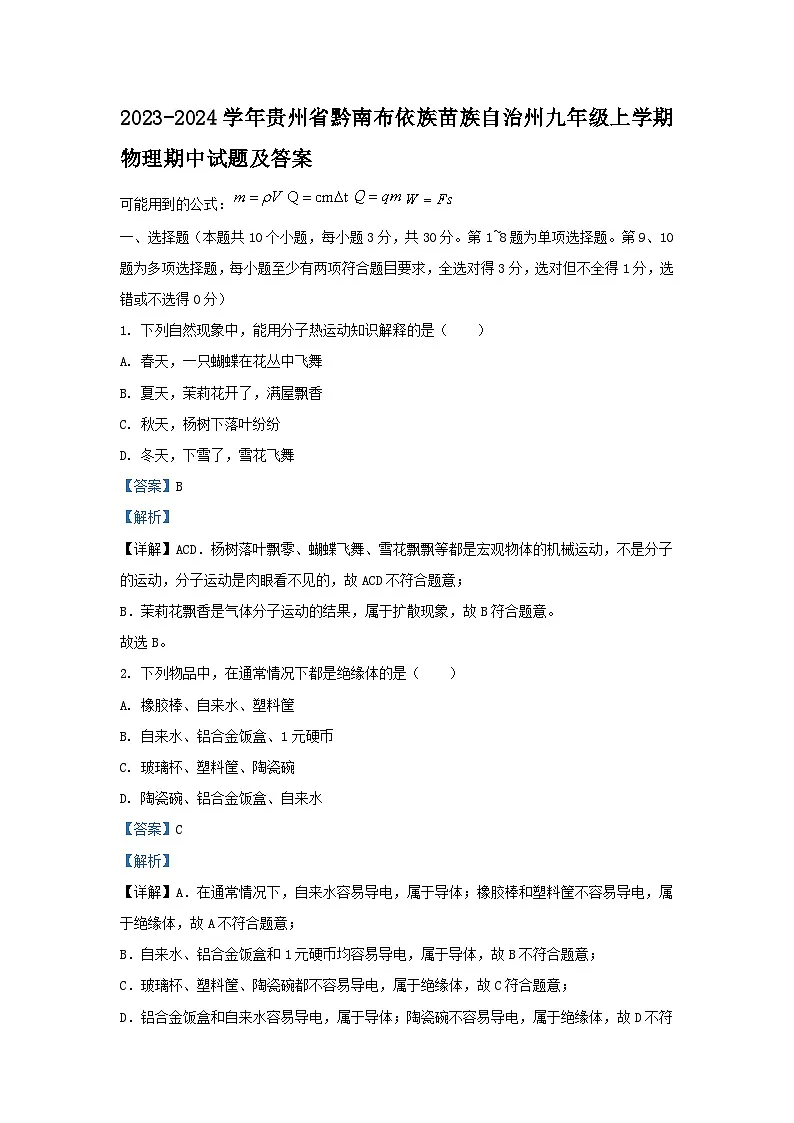

2023-2024学年贵州省黔南布依族苗族自治州九年级上学期物理期中试卷及答案

这是一份2023-2024学年贵州省黔南布依族苗族自治州九年级上学期物理期中试卷及答案，共19页。试卷主要包含了选择题，填空题，作图题，简答题，实验与科学探究题，综合应用题等内容，欢迎下载使用。
一、选择题（本题共10个小题，每小题3分，共30分。第1~8题为单项选择题。第9、10题为多项选择题，每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，选错或不选得0分）
1. 下列自然现象中，能用分子热运动知识解释的是（ ）
A. 春天，一只蝴蝶在花丛中飞舞
B. 夏天，茉莉花开了，满屋飘香
C. 秋天，杨树下落叶纷纷
D. 冬天，下雪了，雪花飞舞
【答案】B
【解析】
【详解】ACD．杨树落叶飘零、蝴蝶飞舞、雪花飘飘等都是宏观物体的机械运动，不是分子的运动，分子运动是肉眼看不见的，故ACD不符合题意；
B．茉莉花飘香是气体分子运动的结果，属于扩散现象，故B符合题意。
故选B。
2. 下列物品中，在通常情况下都是绝缘体的是（ ）
A. 橡胶棒、自来水、塑料筐
B. 自来水、铝合金饭盒、1元硬币
C. 玻璃杯、塑料筐、陶瓷碗
D. 陶瓷碗、铝合金饭盒、自来水
【答案】C
【解析】
【详解】A．在通常情况下，自来水容易导电，属于导体；橡胶棒和塑料筐不容易导电，属于绝缘体，故A不符合题意；
B．自来水、铝合金饭盒和1元硬币均容易导电，属于导体，故B不符合题意；
C．玻璃杯、塑料筐、陶瓷碗都不容易导电，属于绝缘体，故C符合题意；
D．铝合金饭盒和自来水容易导电，属于导体；陶瓷碗不容易导电，属于绝缘体，故D不符合题意。
故选C。

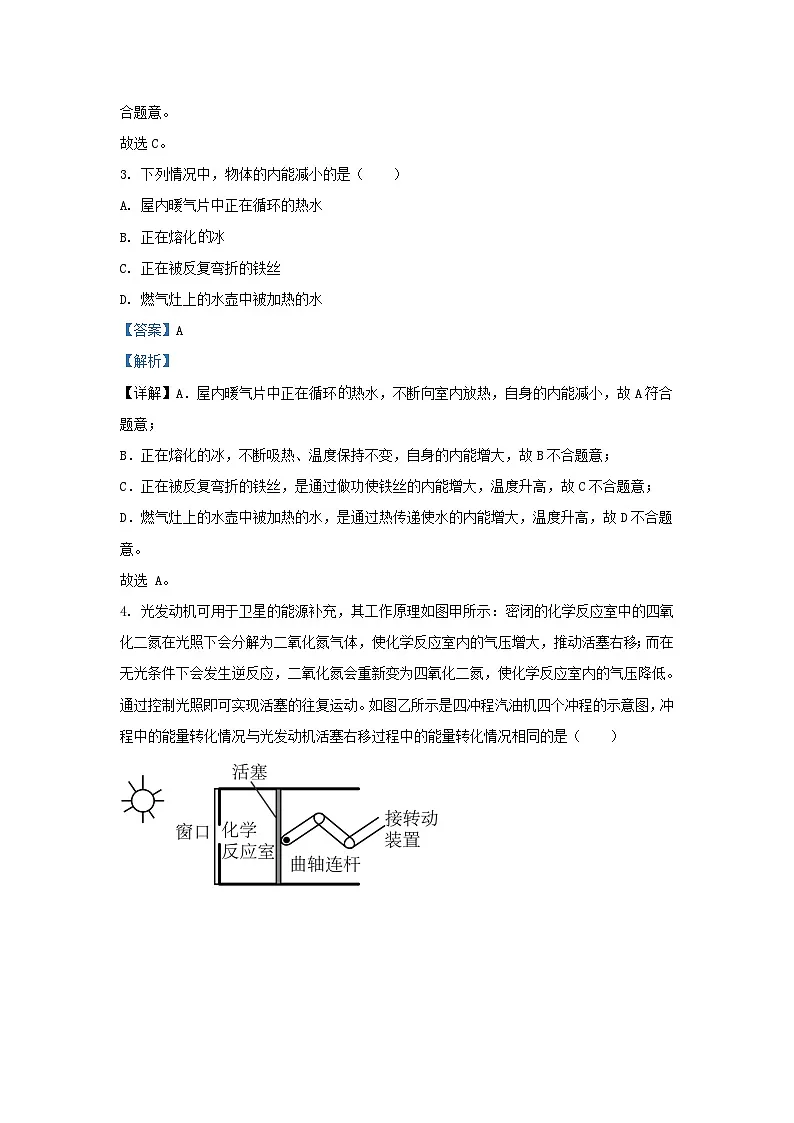

3. 下列情况中，物体的内能减小的是（ ）
A. 屋内暖气片中正在循环的热水
B. 正在熔化冰
C. 正在被反复弯折的铁丝
D. 燃气灶上的水壶中被加热的水
【答案】A
【解析】
【详解】A．屋内暖气片中正在循环热水，不断向室内放热，自身的内能减小，故A符合题意；
B．正在熔化的冰，不断吸热、温度保持不变，自身的内能增大，故B不合题意；
C．正在被反复弯折的铁丝，是通过做功使铁丝的内能增大，温度升高，故C不合题意；
D．燃气灶上的水壶中被加热的水，是通过热传递使水的内能增大，温度升高，故D不合题意。
故选 A。
4. 光发动机可用于卫星的能源补充，其工作原理如图甲所示：密闭的化学反应室中的四氧化二氮在光照下会分解为二氧化氮气体，使化学反应室内的气压增大，推动活塞右移；而在无光条件下会发生逆反应，二氧化氮会重新变为四氧化二氮，使化学反应室内的气压降低。通过控制光照即可实现活塞的往复运动。如图乙所示是四冲程汽油机四个冲程的示意图，冲程中的能量转化情况与光发动机活塞右移过程中的能量转化情况相同的是（ ）

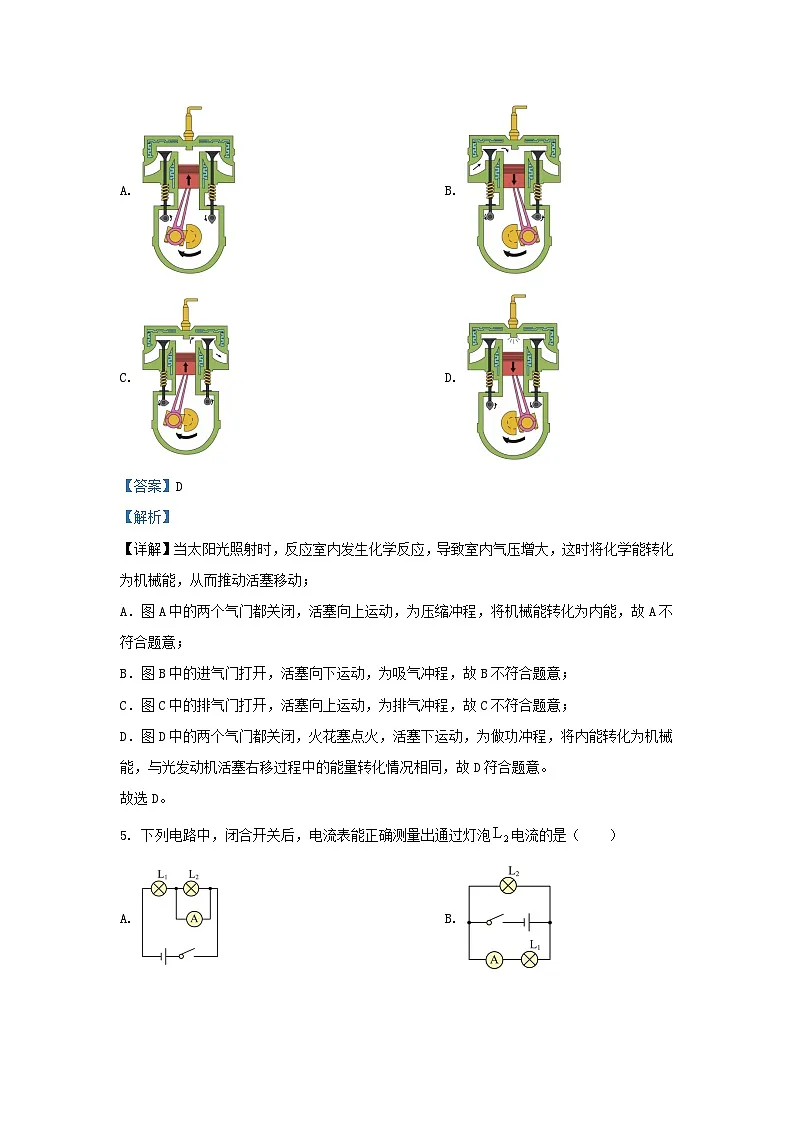

A. B.
C. D.
【答案】D
【解析】
【详解】当太阳光照射时，反应室内发生化学反应，导致室内气压增大，这时将化学能转化为机械能，从而推动活塞移动；
A．图A中的两个气门都关闭，活塞向上运动，为压缩冲程，将机械能转化为内能，故A不符合题意；
B．图B中的进气门打开，活塞向下运动，为吸气冲程，故B不符合题意；
C．图C中的排气门打开，活塞向上运动，为排气冲程，故C不符合题意；
D．图D中的两个气门都关闭，火花塞点火，活塞下运动，为做功冲程，将内能转化为机械能，与光发动机活塞右移过程中的能量转化情况相同，故D符合题意。
故选D。
5. 下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
6. 下列所举事例中，属于利用水的比热容大这个特性的是（ ）
A. 北方冬天菜窖里常放几桶水防止菜被冻坏
B. 有些城市在郊区建造人工湖调节气温
C. 干燥的房间里开加湿器加湿
D. 夏天天热时，向地面上洒水，可以降温
【答案】B
【解析】
【详解】A．冬天菜窖里放几桶水防止蔬菜冻坏，是利用水凝固放热，与水的比热容无关，故A不符合题意；
B．因为水的比热容较大，相同质量的水和其他物质相比，吸收相同热量时，水的温度变化小，建人工湖，可使周围的气候低些，与比热容有关，故B符合题意；
C．干燥的房间里开加湿器加湿，可以增大空气中水蒸气的含量，增加空气湿度，与水的比热容无关，故C不符合题意；
D．夏天天热时，向地面上洒水，利用水蒸发吸热的原理，可以降温，与水的比热容无关，故D不符合题意。
故选B。
7. 使用毛皮摩擦过的橡胶棒接触不带电验电器的金属球，验电器的金属箔张开，如图所示。关于上述现象及毛皮与橡胶棒摩擦起电，下列说法正确的是（ ）
A. 毛皮与橡胶棒摩擦创造了电荷
B. 验电器可以检测出橡胶棒所带电荷是正电荷还是负电荷
C. 验电器的金属箔张开，是因为它们都带有负电荷
D. 验电器金属箔张开的过程中，瞬间电流的方向是从金属球到金属箔
【答案】C
【解析】
【详解】A．摩擦起电的实质是电子的转移，而不是创造了电荷，故A错误；
B．验电器是检验物体是否带电的仪器，其制作原理：同种电荷相互排斥。其不能检测出橡胶棒所带是正电荷还是负电荷，故B错误；
C．用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，使验电器金属箔带负电，由于同种电荷相互排斥，故验电器金属箔会张开一定角度，故C正确；
D．在橡胶棒与金属球接触的瞬间，橡胶棒上部分电子转移到箔片上，而正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反，所以电流的方向是从金属箔片到金属球，故D错误。
故选C。
8. 小欣使用了一种可以自动加湿的电风扇。空气湿度下降到一定时，湿度开关S1，自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。下列图中电路符合的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】由题知，风扇运行过程中，当空气湿度下降到一定时，湿度控制开关S1自动闭合，加湿系统自动运行，所以风扇与加湿系统互不影响，即是并联的且S1只控制加湿系统；断开总开关S2风扇和加湿系统同时停止工作，所以S2应在干路上同时控制风扇和加湿系统，故A符合题意，BCD不符合题意。
故选A。
9. 如图所示是某科技馆的一台“永动机”，由5根轻杆和转轴构成，轻杆的末端装有形状记忆合金制成的叶片，进入热水后因叶片伸展“划水”推动“永动机”转动，离开热水后形状记忆合金迅速复原。下列关于该“永动机”的说法正确的是（ ）
A. 该“永动机”转动过程中，不消耗能量，不遵循能量守恒定律
B. 该“永动机”转动过程中，将内能转化为机械能
C. 该“永动机”转动过程中，将机械能转化为内能
D. 当容器中水的温度与室温相同时，该“永动机”将停止转动
【答案】BD
【解析】
【详解】A．永动机进入热水后因叶片伸展“划水”推动“永动机”转动，消耗热水的能量，因此永动机转动过程中会消耗能量，遵循能量守恒定律，故A错误；
BC．该“永动机”转动过程中，热水推动机器，将热水的内能转化为永动机的机械能，故C错误，B正确；
D．当容器中水的温度与室温相同时，叶片不能伸展划水，不会推动永动机转动，该“永动机”将停止转动，故D正确。
故选BD
10. 如图所示是小明设计的电路图，关于该电路图，下列说法正确的是（ ）
A. 只闭合开关S1时，灯泡L1和L3串联
B. 只闭合开关S2时，灯泡L2和L3串联
C. 闭合所有开关时，电源被短路
D. 闭合所有开关时，灯泡L1和L2并联，灯泡L3被短接
【答案】ABD
【解析】
【详解】A．由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3、 S1、L1后回到电源负极，所以灯泡L1、L3串联，故A正确；
B．由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3 、S2 、L2后回到电源负极，所以灯泡L2、L3串联，故B正确;；
CD．由图知，闭合所有开关时，L3被短路，电流从电源正极流出，经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故C错误，D正确。
故选ABD。
二、填空题（本题共5个小题，每空2分，共14分）
11. 如图所示是制作的“拔丝地瓜”，“拔丝地瓜”闻起来甜香浓郁，夹起一块地瓜会拉出很长的丝，这是因为分子间存在_________。
【答案】引力
【解析】
【详解】分子间存在相互作用的引力，在分子间引力作用下，使得夹起一块地瓜时就会拉出很长的丝而不断开。
12. 如图所示的罐装液化石油气，所装液化石油气的质量为18kg，热值为3×107J/kg。若将该罐内的液化石油气用去9kg，剩余液化石油气的热值为_________J/kg。
【答案】3×107J
【解析】
【详解】燃料的热值是燃料本身的特性，与燃料的质量、燃烧放出的热量以及燃烧情况等均无关，故剩余液化石油气的热值为3×107J/kg。
13. 如图所示为煤矿工人井下开采时所使用的矿灯。图中组成矿灯的元件中，左侧的蓄电池是该矿灯工作电路中的_________（选填“电源”“开关”“导线”或“用电器”）。
【答案】电源
【解析】
【详解】蓄电池可以为矿灯提供电能，是该电路中的电源。
14. 小青连接的电路图如图甲所示，闭合开关S后，电流表A1、A2的示数分别如图乙、丙所示，则通过灯L1的电流是_________A。在测量电流的过程中，小青突然发现灯L2熄灭，且两个电流表的示数都变小，则电路故障可能为_________（选填“灯L1断路”“灯L2断路”“灯L1短路”或“灯L2短路”）。
【答案】 ①. 0.1 ②. 灯L2断路
【解析】
【详解】[1]由图可知，灯L1、L2并联，电流表A1测干路电流，电流表A2测L2的电流；根据并联电路中干路电流等于各支路电流之和可知，电流表A1的示数应大于电流表A2的示数；由此可知电流表A1所选量程应为0～3A，分度值为0.1A，示数为0.5A，即干路电流为I=0.5A，电流表A2所选量程应为0～0.6A，分度值为0.02A，示数为0.4A，即通过灯L2的电流为I2=0.4A，则通过灯L1的电流为
[2]若灯L1断路，L1熄灭，由于并联电路各支路互不影响，则L2发光，原来电流表A2测的是灯泡L2的电流，现在仍测该灯泡的电流，故其示数不变，A1原来测的是两灯泡的总电流，现在测的是L2的电流，故其示数变小，不符合题意；若灯L2断路，此时L2熄灭，L1发光，此时电流表A2示数为0，即示数变小，A1原来测的是两灯泡的总电流，现在测的是L1的电流，故其示数也变小，符合题意；
若“灯L1短路”或“灯L2短路”此时电源发生短路，则两盏灯都不会发光，都不符合题意。
15. 秸秆的回收利用，既可以节约资源，又可以保护环境。在某市市郊建起了加工秸秆制成秸秆煤的工厂。完全燃烧3kg的秸秆煤放出的热量为_________J，若这些热量被质量为100kg、初温为的水吸收，则在标准大气压下可使水温升高到_________℃。[已知，]
【答案】 ①. 6.3×107 ②. 100
【解析】
【详解】[1]完全燃烧秸秆煤放出的热量为
[2]由题意可知，水吸收的热量为
Q吸=Q放=6.3×107J
据Q吸=cmΔt得，水吸收这些热量后升高到最后的温度为
则水的末温为
由于在标准大气压下水的沸点为100℃，故这些热量可以使初温为20℃的温度，升高到100℃，温度将不会升高更不会达到170℃。
三、作图题（本题共3个小题，每小题2分，共6分）
16. 按照如图甲所示的电路图完成图乙中实物图的连接，导线不能交叉。
【答案】
【解析】
【详解】由电路图可知，两灯并联，开关只控制灯泡L2，开关S闭合时，电流从电源正极流出，分成两支，一支经过开关、灯L2，另一支经过灯L1后，两支汇合共同回到电源负极，实物图的连接，如图所示：
17. 如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表测量干路电流（已知开关闭合后，干路中的电流为1A），导线不能交叉。
【答案】
【解析】
【详解】由题知，两灯并联，则电流的路径有两条；开关S在干路上，电流电流表测量干路电流，电流表串联在干路上，干路中的电流为1A，则电流表选用大量程接入电路中，实物连接如图所示：
18. 小莉和小楠两位同学用相同的加热装置对质量和初温均相同的水和煤油进行加热（水和煤油均未沸腾）。如图所示是小莉绘制的水的温度和吸收的热量随时间变化的大致图象。已知煤油的比热容小于水的比热容，请以小莉的图象为参考在图中用实线绘制出小楠加热煤油时的温度和吸收的热量随时间变化的大致图象。
【答案】
【解析】
【详解】因为是使用相同的加热装置，所以在相同时间内，小莉加热的水和小楠加热得水吸收的热量相同，吸收热量随时间变化的图像重合；小楠加热的煤油，由于煤油的比热容小于水的比热容，在热源相同，加热时间相同，初温相同的情况下，由Q吸＝cmΔt可知，小楠加热的煤油升温要比小莉加热的水升温快，如图所示：
四、简答题（本题共2个小题，每小题3分，共6分）
19. 打扫房间时，小明用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛。同时他还发现房间内的薄塑料袋的袋口合在一起，很难分开，但只要将它在衣服上摩擦几下，合在一起的袋口就分开了。请运用所学的物理知识解释上述的两个现象。
【答案】见解析
【解析】
【详解】摩擦起电是电子由一个物体转移到另一个物体的结果，绸布与玻璃摩擦时，会发生电子的转移，使穿衣镜带上电荷，带电体有吸引轻小物体的性质，所以会吸引小绒毛；将塑料袋在衣服上摩擦几下，通过摩擦使塑料袋带电，而且两片塑料薄膜因带上同种电荷而互相排斥，所以薄膜塑料袋的袋口就分开了。
20. 围炉煮茶是一种传统文化活动。如图所示，煮茶时，可以发现茶壶盖会不断跳动，同时围在炉子周围的人都会闻到茶的香味。请用所学的物理知识回答以下问题：
（1）煮茶时，为什么茶壶盖会不断跳动？
（2）煮茶时，围在炉子周围的人都会闻到茶的香味，这个现象说明了什么？
【答案】（1）水蒸气对壶盖做功，是壶盖不断跳动；（2）说明茶香气分子在不停地做无规则运动
【解析】
【详解】（1）煮茶时，水持续沸腾，水壶内产生大量的水蒸气，水蒸气气压达到一定值时对壶盖做功，水蒸气的内能转化为壶盖的机械能，壶盖跳动。
（2）煮茶时，围在炉子周围的人都会闻到茶的香味，这是茶香分子扩散到空气中引起的嗅觉，说明茶香气分子在不停地做无规则运动。
五、实验与科学探究题（本题共3个小题，第21题8分，第22、23题各10分，共28分）
21. 在“比较不同燃料燃烧时放出的热量”实验中，小明使用的装置如图所示，两套装置除燃料外均相同。
（1）实验前，量取酒精和碎纸片时，必须控制两种燃料的_________相等；
（2）实验时，_________（选填“需要”或“不需要”）记录燃料充分燃烧的时间；
（3）小明点燃酒精灯和碎纸片灯，分别加热质量相等、初温均为的水，等到燃料燃尽后，测得水的温度如表所示。根据表中的实验数据，可以得出两种燃料热值的大小关系：________（选填“>”“=”或“ ④. 燃料燃烧放出的热量没有全部被水吸收
【解析】
【详解】（1）[1]由于燃料燃烧放出的热量与燃料的质量和种类有关，所以要比较酒精和碎纸片的放热多少，根据控制变量法可知，应控制其它条件相同，只改变燃料的种类不同；即控制两套装置中两种燃料的质量相等。
（2）[2]比较质量相等的不同燃料的热值时，要让燃料充分燃烧，加热质量相同的同种液体，根据Q=cmΔt可知，液体升温越高，则燃料放出的热量越多，这种燃料热值越大，不需要记录燃料充分燃烧所用时间。
（3）[3]根据表格中的实验数据，用酒精做燃料加热的水的温度升高了
∆t酒精=35℃-20℃=15℃
用碎纸片做燃料加热的水的温度升高了
∆t纸=25℃-20℃=5℃
据Q吸=cm∆t知，通过两种燃料加热后水吸收的热量之比为
根据Q放=mq可知，两种燃料热值的大小关系为
即
（4）[4]实验过程中燃料不一定完全燃烧，燃料燃烧放出的热量没有全部被水吸收，即水吸收的热量比燃料完全燃料时放出的热量小，因此实验测出的热值比真实值小。
22. 学习了电流的相关知识后，小红在实验室重新进行“探究串、并联电路的电流特点”的实验她设计的电路图如图所示。
（1）小红选取合适实验器材，按照电路图正确连接电路。当她将最后一根导线接入电路时，发现电路中电流表的指针立刻发生了偏转，原因是_________；
（2）分析电路图可知，电路中的开关S、S1、S2、S3_________（选填“能”或“不能”）同时闭合；
（3）小红闭合开关_________，得到三个电流表的示数如表所示，分析表中数据可以得到初步结论：并联电路中，干路电流等于各支路中的电流之_________；
（4）为了得到普遍规律，小红下一步的操作应当是_________；
（5）接下来，小红想要利用上述电路探究“串联电路的电流特点”，她应当闭合开关_________。
【答案】 ①. 连接电路时，开关未断开 ②. 不能 ③. S、S1、S2 ④. 和 ⑤. 换用不同规格的灯泡，多测几组数据 ⑥. S、S3
【解析】
【详解】（1）[1]刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时他们忘了将开关断开。
（2）[2]当闭合开关S、S1、S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S、S1、S2、S3。
（3）[3][4]闭合开关S、S1、S2，使两灯泡并联，A测干路电流，A1测L1的电流，A2测L2的电流；分析表中数据
1.2A＝0.8A＋0.4A
可以得到初步结论：并联电路中，干路电流等于各支路中的电流之和。
（4）[5]为了得到普遍规律，小红下一步的操作应当是换用不同规格的两只灯泡，多测几组数据。
（5）[6]要利用上述电路探究“串联电路的电流特点”，则要使L1和L2串联，故应当闭合开关S、S3。
23. 学习了比热容的知识后，小新设计了如下的两个实验。
实验一：
（1）小新用如图所示的装置进行实验比较酒精和煤油的比热容。
①向两个规格相同的烧杯中倒入质量相等的酒精和煤油；
②用两个相同规格的电加热器来加热酒精和煤油、液体每升高，记录下相应的加热时间，分析数据发现，每升高，酒精的加热时间比煤油的加热时间长。可知：_________的比热容大；
③该实验中利用加热时间来反映液体吸收热量的多少，这里用到的实验方法是_________法。
实验二：
（2）小新想要比较铜和铝的比热容的大小。
①小新将质量相等的铜块和铝块放入冰箱，使它们的温度均降低到；
②取出后，将铜块和铝块再分别放入盛有质量相等、温度都是的水中，并将容器用隔热材料密封，如图所示；
③一段时间后，温度稳定，同时测量甲、乙两容器中水的温度，分别是和
④对比数据可判断，_________的温度变化大，_________从水中吸收的热量多，说明_________的比热容大。（均选填“铝”或“铜”）
【答案】 ①. 酒精 ②. 转换 ③. 铜 ④. 铝 ⑤. 铝
【解析】
【详解】（1）[1][2]用相同的加热器加热，加热相同的时间，放出的热量就是相等的，两种液体吸收的热量也就是相等的，所以液体吸热的多少是通过加热时间来反映的，这用到了转换法。在实验过程中，用相同的电加热器加热质量相同的酒精和煤油时，可以发现两种液体升高相同的温度，酒精的加热时间比煤油的加热时间长，说明酒精吸收的热量多，由
可得，酒精的吸热能力强，即酒精的比热容大。
（2）[3]根据已知条件，铜块和铝块原来的温度均到0℃，一段时间后温度稳定，同时测量甲、乙两容器中水的温度，分别是20℃和17℃，即铜、铝的末温分别为20℃和17℃，故可知铜的温度变化大。
[4]因同质量水的初温均为23℃，甲、乙两容器中水的末温分别20℃和17℃，故乙图中水的温度变化大，根据Q＝cmΔt，乙图中水放热多，因没有热损失，故铝从水中吸收的热量多。
[5]根据
可得，质量相同的铝和铜，因铝吸热多，而铝的温度变化小，故铝的比热容大。
六、综合应用题（本题共2个小题，每小题8分，共16分。解答时需写出必要的计算公式及过程或文字说明，若只写出计算结果将不得分）
24. 如图甲所示的电路中，闭合开关，电流表A1和电流表A3的指针位置均如图乙所示，电流表A2的示数为1.2A，则：
（1）求通过灯L1的电流；
（2）求通过灯L3的电流；
（3）若灯L3突然断路，试判断三个电流表中有几个电流表的示数会发生变化？并求出灯L3断路后三个电流表的示数。
【答案】答：（1）0.48A；（2）1.2A；（3）见解析
【解析】
【详解】解：（1）根据电路图知，三个灯泡并联，电流表A1测量L1的电流，电流表A2测量L1和L2的总电流；电流表A3测量三个灯泡的电流，电流表A1和电流表A3的指针位置均如图乙所示，根据干路电流大于各支路电流可知，电流表A3的用的是大量程，分度值为0.1A，示数为2.4A；电流表A1的用的是小量程，分度值为0.02A，示数为0.48A；即通过灯L1的电流为0.48A。
（2）由于并联电路干路电流等于各支路电流之和，则通过灯L3的电流等于电流表A3与电流表A2示数之差，即
I3=2.4A-1.2A=1.2A
（3）若灯L3突然断路，根据并联互不影响，通过灯泡L1和L2的电流不变，电流表A1和A2的示数不变，仍为0.48A和1.2A，灯L3的电流为0，此时电流A3和电流表A2均测量干路电流，即A3的示数等于A2的示数，为1.2A。
答：（1）通过灯L1的电流是0.48A；
（2）通过灯L3的电流是1.2A；
（3）若灯L3突然断路，三个电流表中只有一个电流表的示数会发生变化，且三个电流表A1、A2、A3的示数分别为0.48A、1.2A、1.2A。
25. 小雷家买了一辆汽车，该汽车的发动机为单缸四冲程汽油机。小雷阅读了汽车发动机的说明书后，将发动机的能量流向制成了如图所示的图表。某次，爸爸开车带小雷和妈妈到郊外的湖边游玩，期间汽车沿直线匀速行驶了60km。小雷观察汽车的油量表发现，在这个过程中，发动机耗油5L。已知汽油的热值为汽油的密度为，汽车在行驶过程中受到的牵引力不变。请回答下列问题：
（1）汽油机在吸气冲程中吸入汽缸的物质为_________；
（2）求汽车沿直线行驶60km的过程中，消耗的汽油完全燃烧所释放的热量________；
（3）求汽车沿直线行驶60km的过程中，汽车受到的牵引力的大小________；
（4）提高热机效率具有哪些积极意义________？（写出两条即可）
【答案】 ①. 汽油和空气的混合物 ②. 1.88×108J ③. 940N ④. 见解析
【解析】
【详解】（1）[1]在吸气冲程中汽油机吸入的是汽油和空气的混合物，柴油机吸入的是空气。
（2）[2]由可得，汽车行驶60km消耗的汽油的质量为
由Q=mq可得，汽油完全燃烧所释放的热量为
（3）[3]根据图表中的信息，汽油机的效率为
根据
可得，汽车在行驶过程中发动机输出的有用功为
由W有用=Fs得，汽车牵引力为
（4）[4]提高热机效率可以：①减小有害气体的排放量，降低对空气的污染；②减小燃料的消耗，节约能源。燃料
加热前的水温/℃
燃料燃尽后的水温/℃
酒精
20
35
碎纸片
20
25
电流表A示数/A
电流表A1示数/A
电流表A2示数/A
1.2
0.8
0.4
