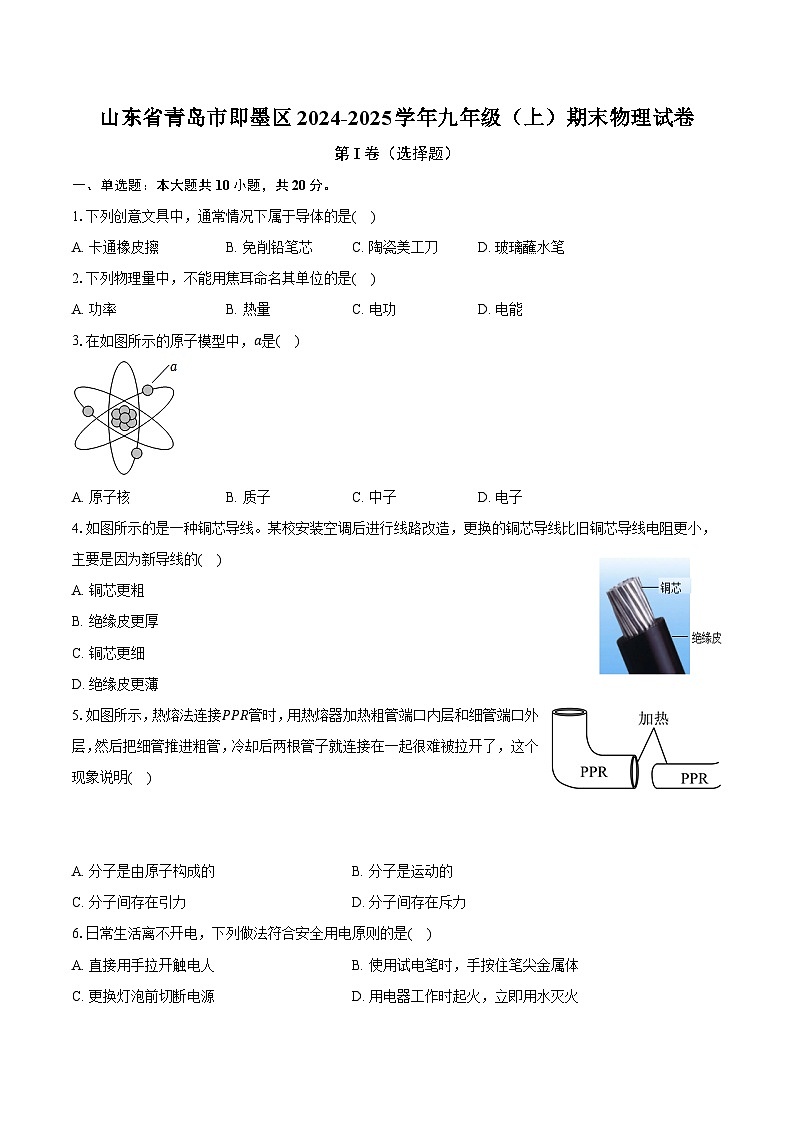

山东省青岛市即墨区2024-2025学年九年级（上）期末物理试卷

这是一份山东省青岛市即墨区2024-2025学年九年级（上）期末物理试卷，共11页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共10小题，共20分。
1.下列创意文具中，通常情况下属于导体的是( )
A. 卡通橡皮擦B. 免削铅笔芯C. 陶瓷美工刀D. 玻璃蘸水笔
2.下列物理量中，不能用焦耳命名其单位的是( )
A. 功率B. 热量C. 电功D. 电能
3.在如图所示的原子模型中，a是( )
A. 原子核B. 质子C. 中子D. 电子
4.如图所示的是一种铜芯导线。某校安装空调后进行线路改造，更换的铜芯导线比旧铜芯导线电阻更小，主要是因为新导线的( )
A. 铜芯更粗
B. 绝缘皮更厚
C. 铜芯更细
D. 绝缘皮更薄
5.如图所示，热熔法连接PPR管时，用热熔器加热粗管端口内层和细管端口外层，然后把细管推进粗管，冷却后两根管子就连接在一起很难被拉开了，这个现象说明( )
A. 分子是由原子构成的B. 分子是运动的
C. 分子间存在引力D. 分子间存在斥力
6.日常生活离不开电，下列做法符合安全用电原则的是( )
A. 直接用手拉开触电人B. 使用试电笔时，手按住笔尖金属体
C. 更换灯泡前切断电源D. 用电器工作时起火，立即用水灭火

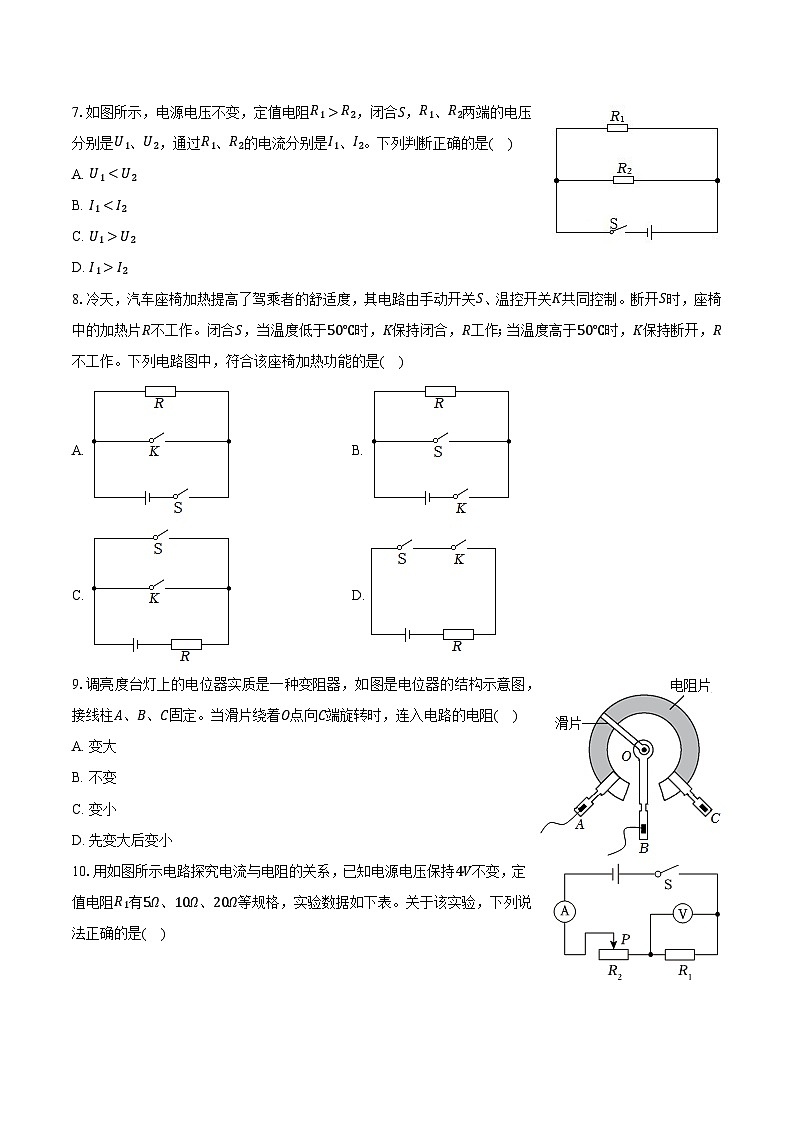

7.如图所示，电源电压不变，定值电阻R1>R2，闭合S，R1、R2两端的电压分别是U1、U2，通过R1、R2的电流分别是I1、I2。下列判断正确的是( )
A. U1I2
8.冷天，汽车座椅加热提高了驾乘者的舒适度，其电路由手动开关S、温控开关K共同控制。断开S时，座椅中的加热片R不工作。闭合S，当温度低于50℃时，K保持闭合，R工作；当温度高于50℃时，K保持断开，R不工作。下列电路图中，符合该座椅加热功能的是( )
A. B.
C. D.
9.调亮度台灯上的电位器实质是一种变阻器，如图是电位器的结构示意图，接线柱A、B、C固定。当滑片绕着O点向C端旋转时，连入电路的电阻( )
A. 变大
B. 不变
C. 变小
D. 先变大后变小

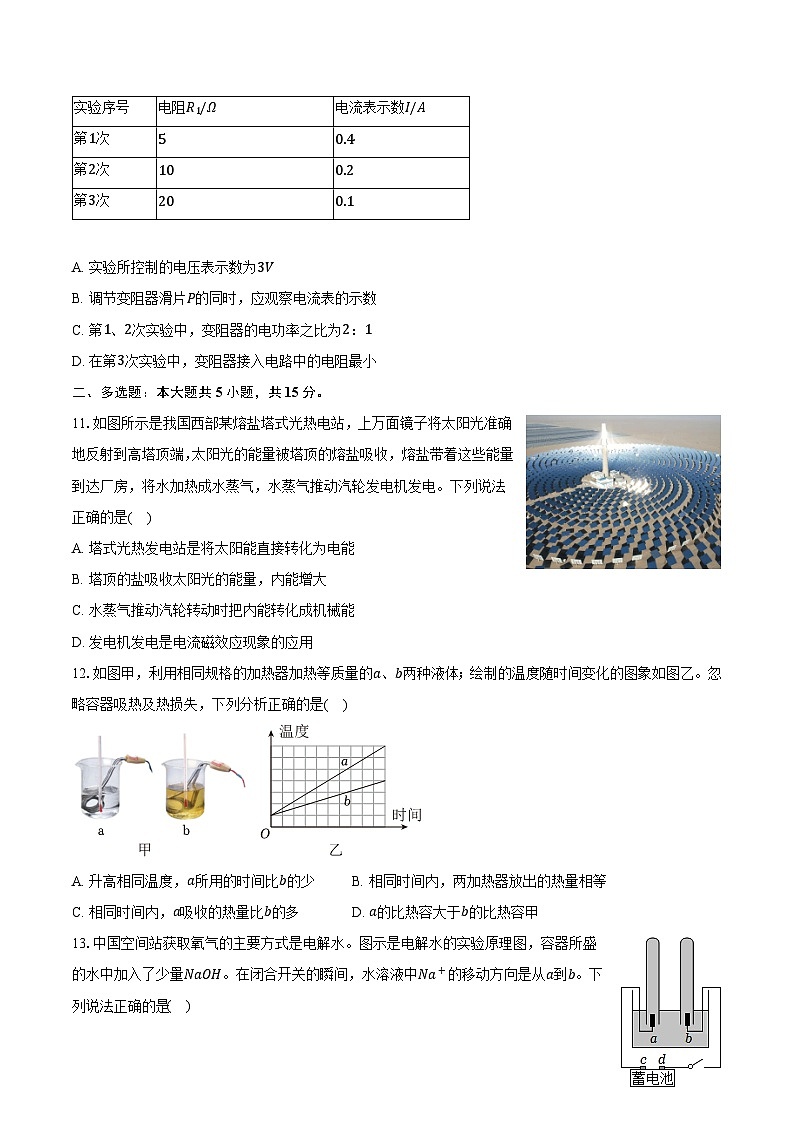

10.用如图所示电路探究电流与电阻的关系，已知电源电压保持4V不变，定值电阻R1有5Ω、10Ω、20Ω等规格，实验数据如下表。关于该实验，下列说法正确的是( )
A. 实验所控制的电压表示数为3V
B. 调节变阻器滑片P的同时，应观察电流表的示数
C. 第1、2次实验中，变阻器的电功率之比为2：1
D. 在第3次实验中，变阻器接入电路中的电阻最小
二、多选题：本大题共5小题，共15分。
11.如图所示是我国西部某熔盐塔式光热电站，上万面镜子将太阳光准确地反射到高塔顶端，太阳光的能量被塔顶的熔盐吸收，熔盐带着这些能量到达厂房，将水加热成水蒸气，水蒸气推动汽轮发电机发电。下列说法正确的是( )
A. 塔式光热发电站是将太阳能直接转化为电能
B. 塔顶的盐吸收太阳光的能量，内能增大
C. 水蒸气推动汽轮转动时把内能转化成机械能
D. 发电机发电是电流磁效应现象的应用
12.如图甲，利用相同规格的加热器加热等质量的a、b两种液体；绘制的温度随时间变化的图象如图乙。忽略容器吸热及热损失，下列分析正确的是( )
A. 升高相同温度，a所用的时间比b的少B. 相同时间内，两加热器放出的热量相等
C. 相同时间内，a吸收的热量比b的多D. a的比热容大于b的比热容甲
13.中国空间站获取氧气的主要方式是电解水。图示是电解水的实验原理图，容器所盛的水中加入了少量NaOH。在闭合开关的瞬间，水溶液中Na+的移动方向是从a到b。下列说法正确的是( )
A. 水中加入NaOH是为了增强水的导电性
B. 闭合开关的瞬间，电流方向是从a到b
C. 蓄电池的c端是负极
D. 电解过程中把消耗的电能转化成化学能
14.如图所示的电路中，a、b为同种电表(电流表或电压表)。闭合S，灯L1、L2均发光，则下列说法正确的是( )
A. a、b均为电流表
B. a、b均为电压表
C. a表示数比b表示数小
D. a表示数比b表示数大
15.利用恒压电源、定值电阻R1、热敏电阻R2、电表(电流表或电压表)、开关和若干导线，设计了如图所示的电路来模拟“智能水杯”的功能。闭合开关，热敏电阻R2的温度越高，电表的示数越大，则下列说法正确的是( )
A. 图中电表是电流表B. 图中电表是电压表
C. R2的温度越高，其电阻值越小D. R2的温度越高，其两端电压越小
第II卷（非选择题）
三、填空题：本大题共2小题，共10分。
16.古籍记载着先人卓越的智慧与创造力。
(1)《本草纲目》记载：“琥珀如血色，以布拭热，吸得芥子者真也”。“拭”指摩擦，“以布拭热”是通过______(选填“做功”或“热传递”)的方式改变琥珀内能的；“吸得芥子”是由于琥珀因摩擦带______而______轻小的芥子。
(2)较早记载刮痧的是元代《世医得效方》。刮痧时，在皮肤上涂一些药油，用木刮器在皮肤上用力地刮动，使体表内能______，温度升高，药物分子热运动变______，从而快速渗入人体。
17.2024年11月16日，天舟八号货运飞船与中国空间站成功对接(图甲)。当飞船和核心舱靠近对接时，为减缓撞击带来的影响，需配置对接缓冲装置。小蓝设计了如图乙所示的缓冲装置简化图。

(1)通电后，螺线管的b端为______极。
(2)当条形磁体和通电螺线管靠近时，产生相互______的力；为增大这种力，变阻器的滑片P应向______方滑动。
(3)空间站的能源主要靠太阳能电池板提供，电池板主要材料是______(选填“半导体”或“超导体”)，太阳能电池板实际是______(选填“电源”或“用电器”)。
四、实验探究题：本大题共6小题，共36分。
18.小墨同学用图甲电路(电压表未画出)探究“电流与电压的关系”，已知电源电压恒定，定值电阻R0=5Ω，RP是滑动变阻器；改变滑片P的位置进行多次实验，记录的电压表与电流表示数如表所示。

(1)请在图乙中绘制电流表与电压表示数关系的I-U图象；
(2)该电路中，电压表连接在什么位置？请在图甲中画出来；
(3)电源电压大小为______V；
(4)分析实验数据，______(选填“能”或“不能”)得出电流与电压的关系。
19.探究“串联电路电流特点”。
小墨猜想：由于用电器耗电，电流流过用电器会减小。

(1)按图甲接好电路，闭合开关后发现灯L1不亮；为了找出原因，将电压表两端分别连到A与B，闭合开关，发现电压表有示数，说明灯L1可能存在______故障；
(2)排除故障后，用电流表测出A点电流，如图乙所示，该电流IA= ______A；再测出B点电流IB，得到IB=IA的结论；
更换不同规格的灯泡，重复上述操作，都得到相同结论，由此判断猜想是______的；
(3)为进一步得出两个灯串联时电流的规律，小墨按图丙连接电路，测量A、B、C三点的电流，得出结论；小蓝认为不需要再测量，在以上结论的基础上，通过推理也可以得出相同结论，请写出小蓝的推理过程：______。
(4)如图丁，电源电压可调节，灯泡L1、L2上分别标有“2.5V 0.3A”“6.3V 0.15A”。闭合开关，使电源电压从0逐渐增加，先正常发光的灯泡是______，此时较亮的灯泡是______。
20.小蓝利用如图所示的电路，探究电流通过导体产生的热量与导体电阻是否有关，其中甲、乙两容器完全相同，容器内装有质量、初温相同的空气，电阻丝R1和R2的阻值不相等。
(1)该实验采用串联电路，可以控制______相同和______相同。
(2)通过观察U形管中______的变化来判断电阻丝放出热量的多少。
(3)闭合开关一段时间，发现电阻丝放出的热量不同，实验结论是：电流通过导体产生的热量______。
(4)不改变电路及增减器材，电路还可探究电流通过导体产生的热量与______是否有关。
21.在“连接并联电路”的实验中，小蓝设计了如图甲所示电路图。
(1)按图甲连接电路时，开关应处于______状态；
小蓝连接的电路如图乙，导线a、b、c、d中有一根接错了，该错误导线是______。

(2)电路改接正确后，闭合所有开关，灯L1发光，灯L2不亮。于是她断开所有开关，交换两灯位置后，再闭合所有开关，L2发光，L1不亮，则电路故障可能是______。
A.L1的灯丝断路
B.干路上某根导线断路
C.L2的灯丝断路
D.S2支路某根导线断路
(3)利用图甲电路，继续探究开关S2的作用，小蓝先后进行了两次实验：
①两次实验中，S1、S2的工作状态(断开或闭合)是：先______，再______。
②在观察灯泡发光情况时，她应该______。
A.观察L1和L2
B.只观察L1
C.只观察L2
22.用图甲所示电路，测量一只小灯泡(标有“2.5V”)在不同电压下的电阻。

(1)请用笔画线代替导线，将图甲电路连接完整(导线不准交叉)；
(2)为保护电路，将滑动变阻器的滑片P移至______(选填“A”或“B”)端后闭合开关，使电路中的电流在开始测量时最______；
向另一端移动滑片，发现灯泡在电压达到0.37V时开始发光，此时电流表示数为0.1A；
(3)利用实验数据绘制的I-U图象如图乙，则小灯泡未发光时电阻可能为______；
A.0
B.3.4Ω
C.3.7Ω
D.8.3Ω
(4)根据图乙图象，可知小灯泡的电阻是______(选填“变化”或“不变”)的，为找到原因，你认为实验中还需关注灯泡______的变化；
(5)该灯泡的额定功率为______。
23.“探究什么情况下磁能生电”的实验装置如图甲所示。
(1)装置中，C、D之间应接入______表；
(2)为避免磁体与AB之间产生力的作用，AB应选用______(选填“铝”或“铁”)棒；
(3)正确接入仪表后，闭合开关，小蓝先后进行了如图乙所示的5次实验，其中能产生感应电流的有______(填序号)；

(4)实验后，小蓝认为实验现象不明显，请你提出一条改进措施：______；
(5)图甲中，若在C、D之间接入______，就可探究磁场对通电导体的作用。
五、计算题：本大题共3小题，共19分。
24.如图所示是一种电热水龙头，其特点是：即开即有热水，无需提前预热；可通过调节水流大小来调节水温，无需调节加热电阻大小；无水自动断电，水电分离。其部分参数如表所示(忽略温度对电阻的影响)。请解答以下问题：

(1)电热水龙头是利用电流的______效应工作的；
(2)要使流出的水温度升高一点，应适当______(选填“增大”或“减小”)水流；
(3)选择合适的插座对于保障用电安全至关重要。我国家用插座的常见规格有10A和16A两种(10A或16A指的是最大允许电流)，应选用以上规格为______的插座为该电热水龙头供电；
(4)用带开关的插座给该水龙头供电，请用笔画线代替导线，将该插座正确接入电路；
(5)该电热水龙头正常工作20min，消耗的电能是______度。
25.如图所示为某折叠卡式炉，采用丁烷气体作为燃料。小墨测卡式炉的加热效率时，将质量为1.5kg、初温为20℃的水装入水壶中，把水加热至100℃，消耗了20g丁烷气体。水的比热容为4.2×103J/(kg⋅℃)，丁烷的热值q=4.8×107J/kg，求：
(1)水吸收的热量；
(2)20g丁烷气体完全燃烧时放出的热量；
(3)该卡式炉的加热效率。
26.寒假，为给阳台上的花草制作一个可调温的加热装置，小墨网购了一根额定电流为3A的电炉丝(如图甲)。在家长陪同下，他把电炉丝分成R1、R2两段，其中R1=20Ω，R2段为阻值可调的部分。
如图乙，他将两段电炉丝接入电源电压恒为12V的电路中，闭合开关S，在通过电炉丝的电流不超过其额定电流的情况下，该加热装置的总功率P与电源的输出电流I之间的关系图象如图丙所示，其中I大、I小分别为电源的最大、最小输出电流。忽略温度对电阻的影响，闭合开关S，求：

(1)电炉丝R1中的电流；
(2)该加热装置的最大总功率；
(3)R2段的最大阻值。
1.B
2.A
3.D
4.A
5.C
6.C
7.B
8.D
9.A
10.C
11.BC
12.AB
13.ABD
14.BD
15.ACD
16.做功 电 吸引 增大 快
17.N 排斥 右 半导体 电源
18.4 能
19.断路 0.28 错误 因为IA=IB，IB=IC，所以IA=IB=IC L2 L2
20.电流 通电时间 液面 导体的电阻有关 通电时间
21.断开 a D 闭合S1 闭合或断开S2 C
22.A 小 B 变化 温度 0.75
23.灵敏电流 铝 ①②④ 换一个磁性更强的磁体 电源
24.热 减小 16A 1.1
25.解：(1)水吸收的热量：Q吸=c水m水(t-t0)=4.2×103J/(kg⋅℃)×1.5kg×(100℃-20℃)=5.04×105J；
(2)20g丁烷气体完全燃烧放出的热量为：
Q放=mq=0.02kg×4.8×107J/kg=9.6×105J；
(3)卡式炉的加热效率为：
η=Q吸Q放×100%=5.04×105J9.6×105J×100%=52.5%。
答：(1)水吸收的热量为5.04×105J；
(2)20g丁烷气体完全燃烧时放出的热量是9.6×105J；
(3)卡式炉的加热效率为52.5%。
26.解：(1)由图乙可知，R1和R2并联，因为并联电路中各支路两端的电压都相等，等于电源电压，则电炉丝R1中的电流为：
I1=UR1=12V20Ω=0.6A；
(2)因为电炉丝的额定电流为3A，所以通过R2的最大电流为3A，则干路电流为I大=I1+I2=0.6A+3A=3.6A，
则该加热装置的最大总功率P大=UI大=12V×3.6A=43.2W；
(3)由丙图可知，当R2接入电路的电阻最大，电路中的电流最小，总功率也最小为12W，则I小=P小U=12W12V=1A，
此时通过R2的电流为：I2'=I小-I1=1A-0.6A=0.4A，则R2段的最大阻值为R2大=UI2'=12V0.4A=30Ω。
答：(1)电炉丝R1中的电流0.6A；
(2)该加热装置的最大总功率43.2W；
(3)R2段的最大阻值30Ω。 实验序号
电阻R1/Ω
电流表示数I/A
第1次
5
0.4
第2次
10
0.2
第3次
20
0.1
实验次数
1
2
3
4
5
电压表示数/V
3.0
2.5
2.0
1.5
1.0
电流表示数/A
0.2
0.3
0.4
0.5
0.6
额定电压
220V
额定功率
3300W
最高水温
50℃
交流频率
50Hz
