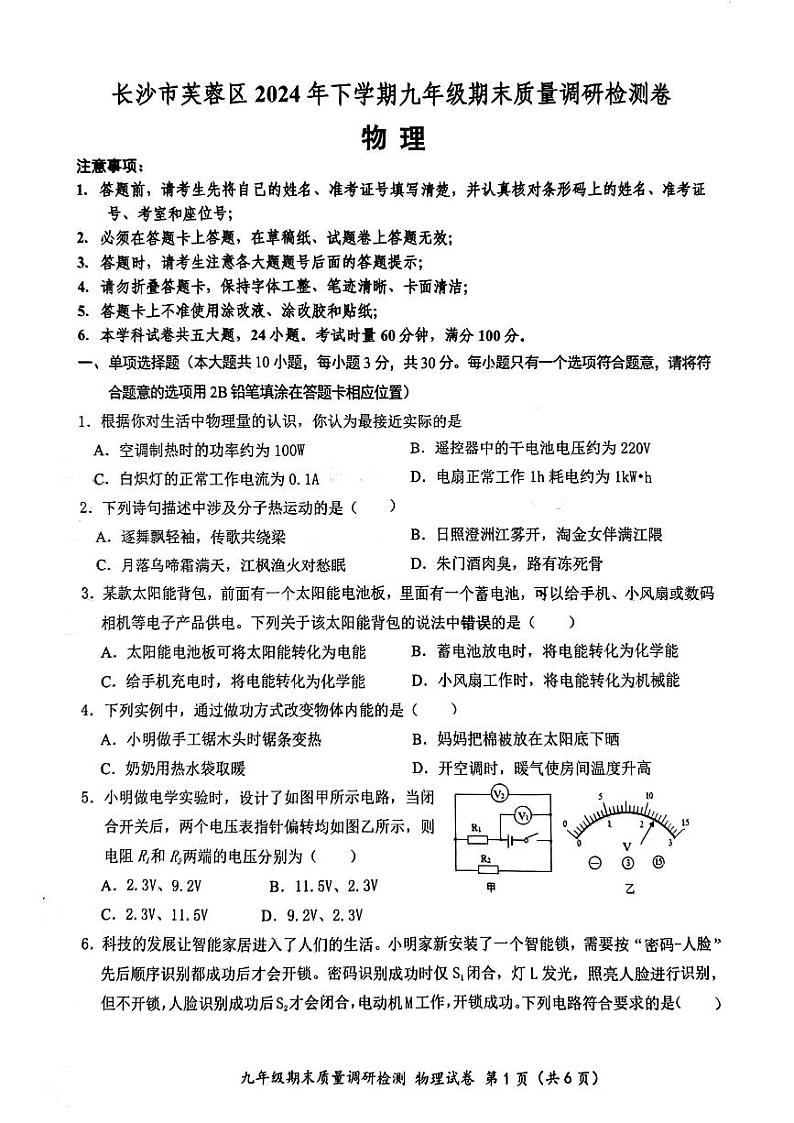

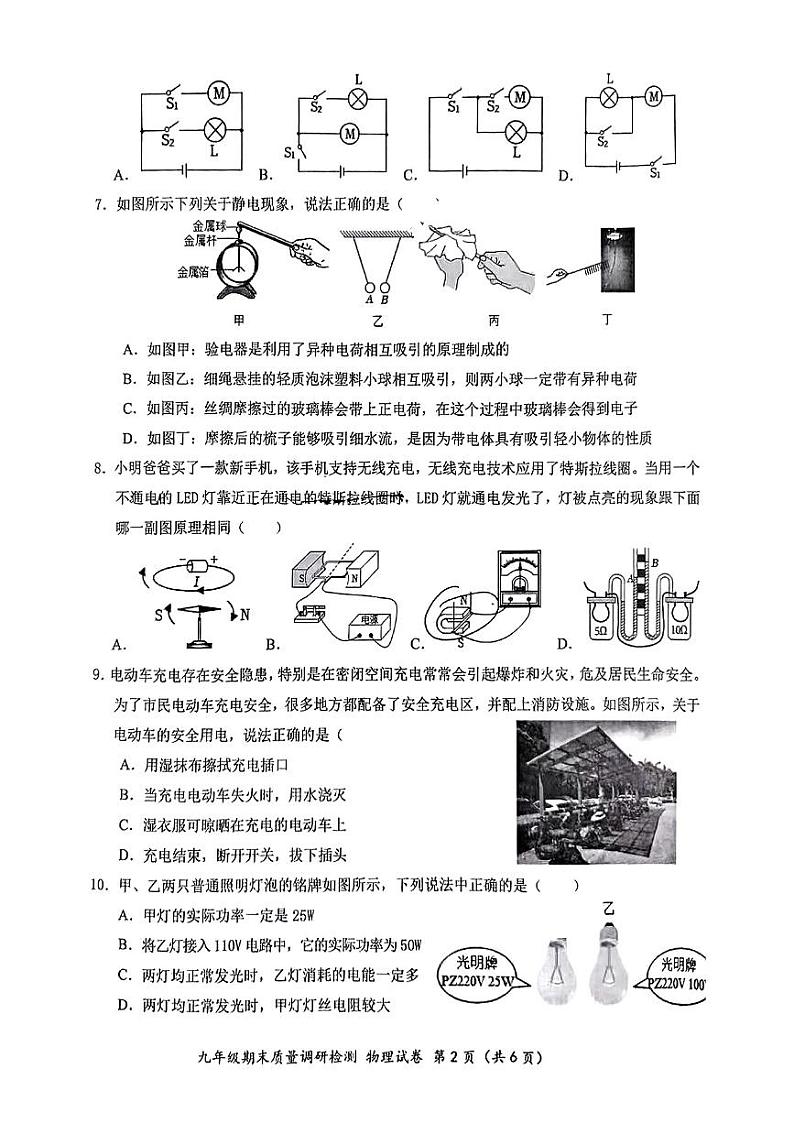

长沙市芙蓉区2024-2025学年九年级上学期期末质量调研检测物理试卷及参考答案

这是一份长沙市芙蓉区2024-2025学年九年级上学期期末质量调研检测物理试卷及参考答案，文件包含长沙市芙蓉区2024-2025学年九年级上学期期末质量调研检测物理试卷pdf、长沙市芙蓉区2024-2025学年九年级上学期期末质量调研检测物理试卷答案docx等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

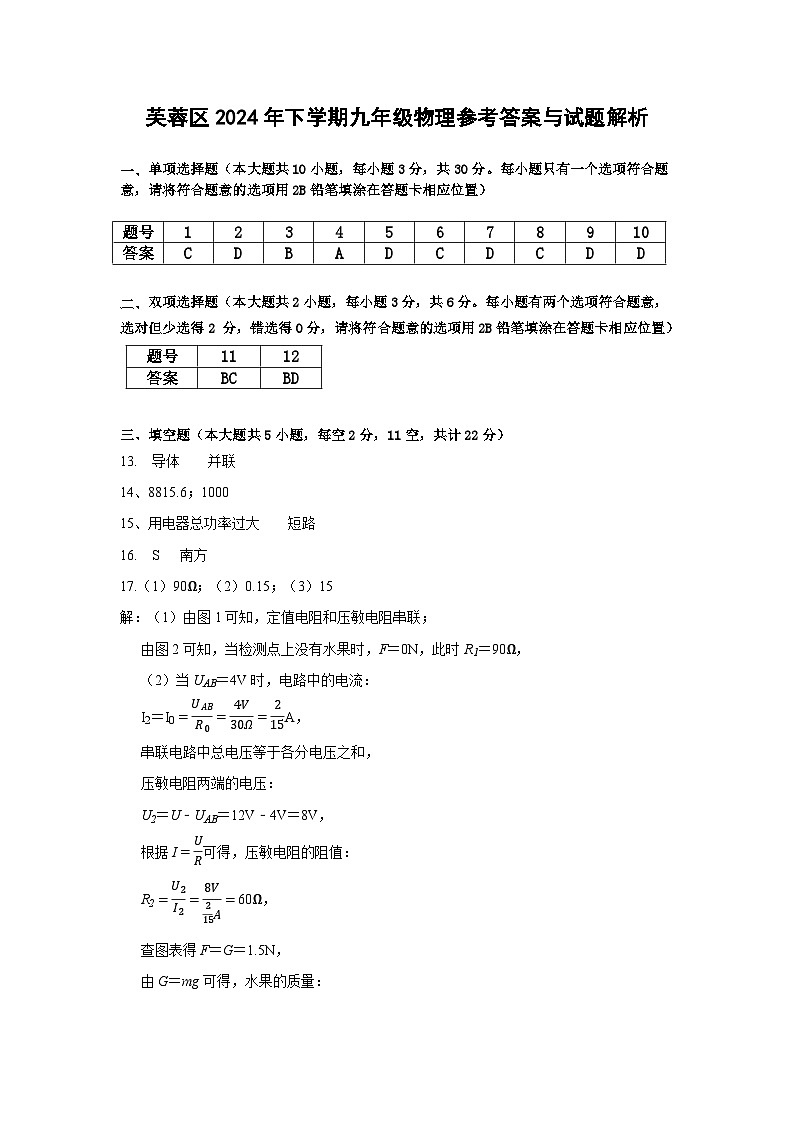

单项选择题（本大题共10小题，每小题3分，共30分。每小题只有一个选项符合题意，请将符合题意的选项用2B铅笔填涂在答题卡相应位置）

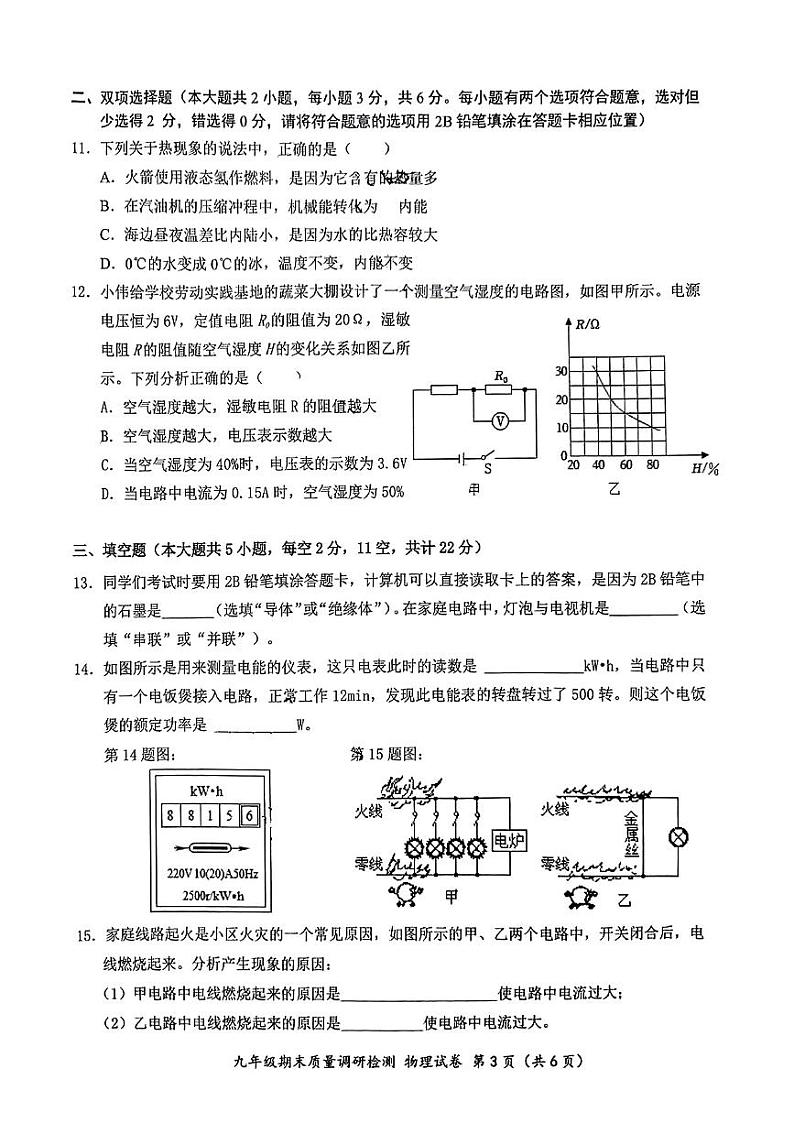

双项选择题（本大题共2小题，每小题3分，共6分。每小题有两个选项符合题意，选对但少选得2 分，错选得0分，请将符合题意的选项用2B铅笔填涂在答题卡相应位置）
三、填空题（本大题共5小题，每空2分，11空，共计22分）
导体 并联
14、8815.6；1000
15、用电器总功率过大 短路
S 南方
17.（1）90Ω；（2）0.15；（3）15
解：（1）由图1可知，定值电阻和压敏电阻串联；
由图2可知，当检测点上没有水果时，F＝0N，此时R1＝90Ω，
（2）当UAB＝4V时，电路中的电流：
I2＝I0=UABR0=4V30Ω=215A，
串联电路中总电压等于各分电压之和，
压敏电阻两端的电压：
U2＝U﹣UAB＝12V﹣4V＝8V，
根据I=UR可得，压敏电阻的阻值：
R2=U2I2=8V215A=60Ω，
查图表得F＝G＝1.5N，
由G＝mg可得，水果的质量：
m=Gg=1.5N10N/kg=0.15kg，
所以该装置能够剔除质量小于0.15kg的水果；
（3）顶级的苹果质量达到350g时对压敏电阻的压力：
F′＝G＝mg＝0.35kg×10N/kg＝3.5N，
由图2可知此时压敏电阻的阻值R′＝30Ω，
由题意可知，水果能通过传送带时AB两端的电压：UAB＝4V，
此时压敏电阻两端的电压：U2＝U﹣UAB＝12V﹣4V＝8V，
串联电路中电流处处相等，则此时电路中的电流：I′=U2R′=8V30Ω=415A，
则AB之间应该换用定值电阻的阻值：
R0′=UABI′=4V415A=15Ω。
四．实验探究（本大题共5小题，第18题4分，每小题2分，其余小题每空2分，共28分）
（2）吸收热量 （3）a
（1）断开 （2）C （3） 选用的灯泡规格相同（或实验次数太少）
（1）
5Ω (3) 减小误差
(1)指针是否偏转 （2）C （3）电源
（1）定值电阻断路 （2） 2V （3）A
四．计算题（共2小题，23题6分，24题8分，共计14分）
23. （1）44Ω；（2）0.4A ；（3）84.8%。
解：（1）由图乙可知，当开关置于“1”加热挡位置时，电路中只有R1工作，
由I=UR可知，加热电阻R1的阻值：R1=UI=220V5A=44Ω；------------2分
（2）当开关置于“2”位置时，R1、R2串联，
根据串联电路的电阻特点可知，电路中的总电阻：R＝R1+R2＝44Ω+506Ω＝550Ω，--1分
养生壶保温电流：I=UR=220V550Ω＝0.4A；--------1分
（3）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×500×10﹣3kg×（100℃﹣20℃）＝1.68×105J，-------1分
养生壶消耗的电能：W＝UIt＝220V×5A×3×60s＝1.98×105J，
养生壶的烧水效率：η=Q吸W′×100%=1.68×105J1.98×105J×100%≈84.8%。-------1分
24. （1）12Ω （2）6Ω；（3）3～4.8W。
解：（1）由P=U2R得，灯泡的电阻为
RL=UL2PL=(6V)23W=12Ω，---------1分
（2）闭合S、S1 与S2 时，灯泡L与定值电阻R1 并联，电流表测量干路电流，灯泡正常发光，则灯泡的电流
IL=ULRL=6V12Ω=0.5A
电流表的示数为 1.5A，并联电路中干路电流等于各支路电流之和，所以通过R1 的电流
I1＝I﹣IL＝1.5A﹣0.5A＝1A
并联电路中各支路电压相等，则定值电阻R1的电压为6V，由欧姆定律得，定值电阻R1的电阻为
R1=U1I1=6V1A=6Ω ----------2分
（3）由图可知，闭合S，断开S1与S2时，R1与R2串联，电压表测R2电压，
根据题意，滑动变阻器R2上标有“10Ω 0.8A”的字样，电流表A的量程为0～3A，可得电路中的最大电流I大＝0.8A，电流表测量电路中的电流；
此时电压表的示数U小＝U﹣I大R1＝6V﹣0.8A×6Ω＝1.2V＜3V，故不会损坏电压表，
变阻器R2的值：R2小=U小I大=Ω，---1
电路总功率：P大＝UI大＝6V×0.8A＝4.8W；------1分
当滑片向右滑动时，其接入电路的电阻变大，电流变小，根据分压原理，变阻器两端电压即电压表示变大，由于电压表使用的量程为0～3V，
可得U大＝3V，
电路中的电流：I小=U−U大R1=6V−3V6Ω=0.5A，
变阻器R2的值：R2大=U大I小=3V0.5A=6Ω，----1
电路总功率：P小＝UI小＝6V×0.5A＝3W，-----1分
故R2的阻值范围为1.5Ω～6Ω，电路总功率变化范围为3W～4.8W。
题号
1
2
3
4
5
6
7
8
9
10
答案
C
D
B
A
D
C
D
C
D
D
题号
11
12
答案
BC
BD
