辽宁省葫芦岛市2024年九年级（上）期末物理试题附参考答案

这是一份辽宁省葫芦岛市2024年九年级（上）期末物理试题附参考答案，共17页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

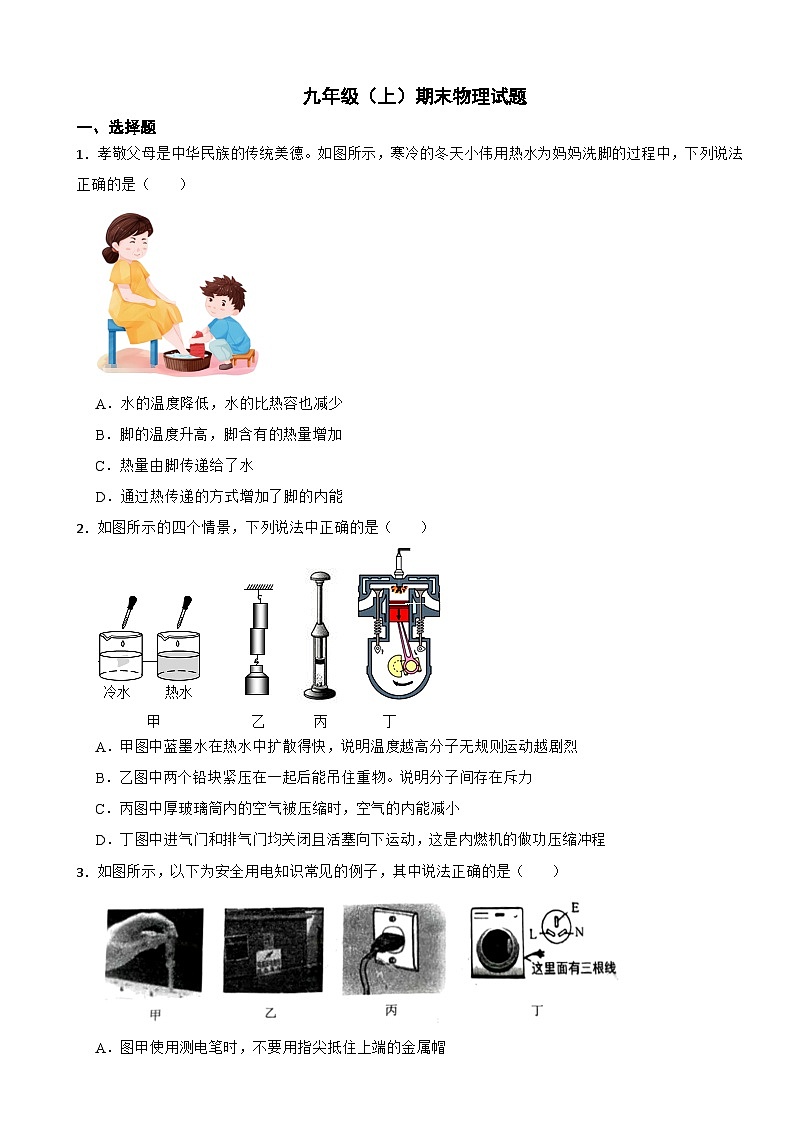

1．孝敬父母是中华民族的传统美德。如图所示，寒冷的冬天小伟用热水为妈妈洗脚的过程中，下列说法正确的是（ ）
A．水的温度降低，水的比热容也减少
B．脚的温度升高，脚含有的热量增加
C．热量由脚传递给了水
D．通过热传递的方式增加了脚的内能
2．如图所示的四个情景，下列说法中正确的是（ ）
A．甲图中蓝墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈
B．乙图中两个铅块紧压在一起后能吊住重物。说明分子间存在斥力
C．丙图中厚玻璃筒内的空气被压缩时，空气的内能减小
D．丁图中进气门和排气门均关闭且活塞向下运动，这是内燃机的做功压缩冲程
3．如图所示，以下为安全用电知识常见的例子，其中说法正确的是（ ）
A．图甲使用测电笔时，不要用指尖抵住上端的金属帽
B．图乙可以靠近高压带电体
C．图丙绝缘皮破损的插头可以使用
D．图丁洗衣机插头上标“E”的插脚与金属外壳相连，防止外壳带电使人触电

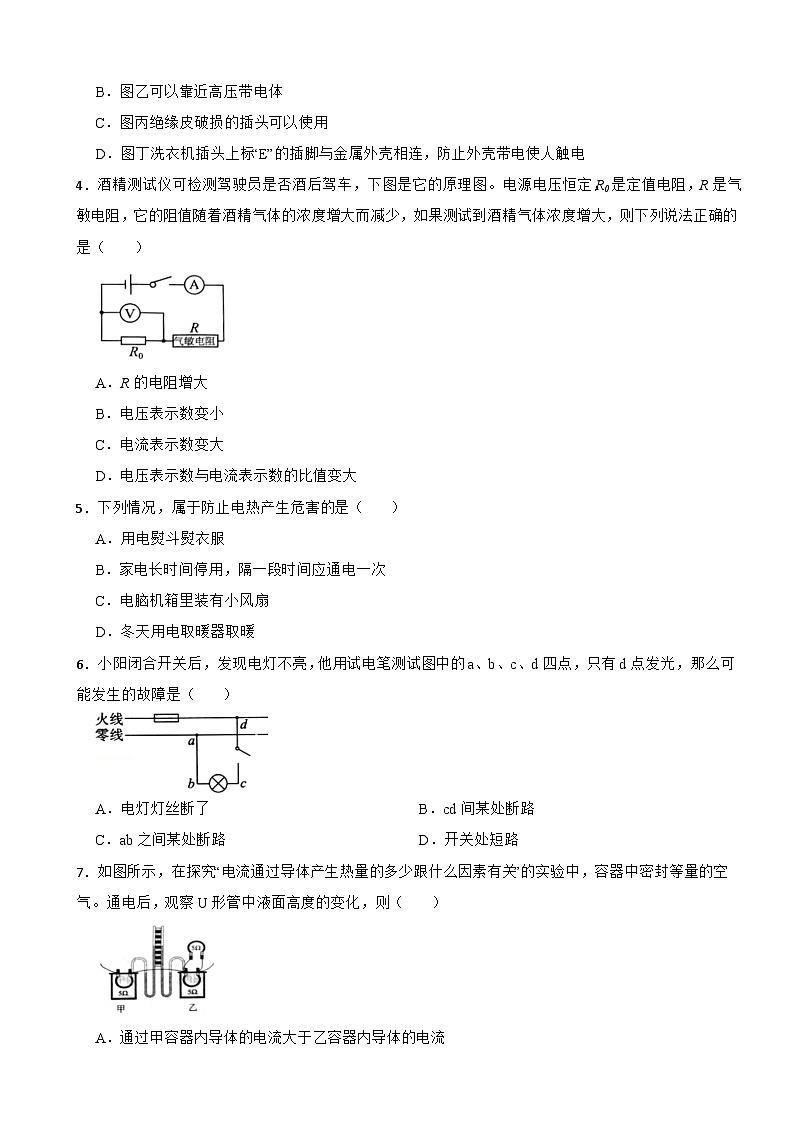

4．酒精测试仪可检测驾驶员是否酒后驾车，下图是它的原理图。电源电压恒定，R0是定值电阻，R是气敏电阻，它的阻值随着酒精气体的浓度增大而减少，如果测试到酒精气体浓度增大，则下列说法正确的是（ ）
A．R的电阻增大
B．电压表示数变小
C．电流表示数变大
D．电压表示数与电流表示数的比值变大
5．下列情况，属于防止电热产生危害的是（ ）
A．用电熨斗熨衣服
B．家电长时间停用，隔一段时间应通电一次
C．电脑机箱里装有小风扇
D．冬天用电取暖器取暖
6．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ ）
A．电灯灯丝断了B．cd间某处断路
C．ab之间某处断路D．开关处短路
7．如图所示，在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，容器中密封等量的空气。通电后，观察U形管中液面高度的变化，则（ ）
A．通过甲容器内导体的电流大于乙容器内导体的电流
B．通电一段时间后，甲中的U形管液面高度差较大
C．本实验探究的是电流产生的热量与电阻的关系
D．本实验探究的是电流产生的热量与电流的关系

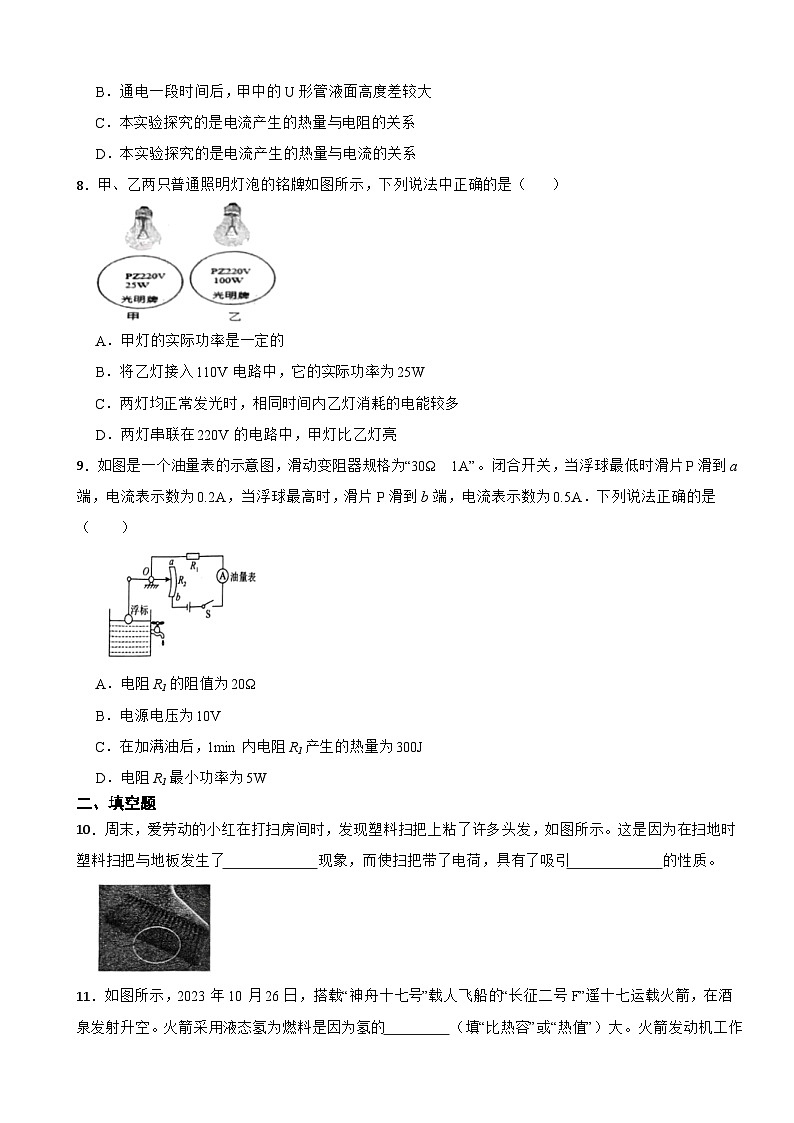

8．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．甲灯的实际功率是一定的
B．将乙灯接入110V电路中，它的实际功率为25W
C．两灯均正常发光时，相同时间内乙灯消耗的电能较多
D．两灯串联在220V的电路中，甲灯比乙灯亮
9．如图是一个油量表的示意图，滑动变阻器规格为“30Ω 1A”。闭合开关，当浮球最低时滑片Р滑到a端，电流表示数为0.2A，当浮球最高时，滑片Р滑到b端，电流表示数为0.5A．下列说法正确的是（ ）
A．电阻R1的阻值为20Ω
B．电源电压为10V
C．在加满油后，1min内电阻R1产生的热量为300J
D．电阻R1最小功率为5W
二、填空题
10．周末，爱劳动的小红在打扫房间时，发现塑料扫把上粘了许多头发，如图所示。这是因为在扫地时塑料扫把与地板发生了 现象，而使扫把带了电荷，具有了吸引 的性质。
11．如图所示，2023年10月26日，搭载“神舟十七号”载人飞船的“长征二号F”遥十七运载火箭，在酒泉发射升空。火箭采用液态氢为燃料是因为氢的 （填“比热容”或“热值”）大。火箭发动机工作时将内能转化成了 。
12．若发生甲、乙两图中的触电事故，空气开关 （选填“会”或“不会”）跳闸。如图丙所示，图丙中当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是 （选填“总功率过大”或“发生短路”）。
13．爱动脑的小娟同学在学习了有关电功率的知识后，想借助电能表估测一下家里电视机的电功率。如图所示，电能表的读数为 kW·h。她将家里的其他用电器全部关闭，只剩下电视机正常工作，10min内观察到电能表的铝盘转了24转，则电视机的功率为 W。
14．如图所示是一款加热便携式充电养生杯，可以在旅行中给水加热。该养生杯是利用了电流的 效应工作的。它正常工作时的电流为10A，额定功率为36W。给养生杯充电时电流为2000mA，电压为6V，充电半小时可充满电，所储存的电能最多可供它正常工作 min。
15．如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡恰好正常发光。图乙是通过定值电阻R和小灯泡L的电流与电压关系图像，则小灯泡正常发光时的电阻为 Ω。当小灯泡正常发光时，通电1min，整个电路消耗的电能为 J。
三、作图题
16．智能锁正在逐步走进千家万户。如图甲所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。请在如图乙所示的电路图的虚线框内补画出开关S1和S2并补充完整电路图。
17．如图甲是一个带开关和指示灯的三孔插座。开关可以控制指示灯和三孔插座的通电；开关闭合时，若指示灯损坏，插孔也能提供工作电压。请在图乙中画出开关、指示灯和插孔的连接方式。
四、实验题
18．在探究“比较不同物质吸热情况”的实验中，实验装置如图所示。
（1）加热过程中，水和煤油吸收热量的多少是通过 来判断的；
（2）烧杯中液体的种类不同，质量 （选填“相等”或“可以不等”）；
（3）用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。根据图像甲可以判断：图线 （选填“a”或“b”）可以反映水的温度随时间的变化规律，分析的方法是： ；
（4）由甲图可知， 适合作冷却剂选填“水”或“煤油”）。
19．小明探究“并联电路中电流的关系”，设计了如图所示电路。
（1）小明首先测量C点的电流，刚连接完所有的导线，两个灯泡立即发光，电流表指针如图乙所示，其原因是：① ；② ；
（2）实验中，小明记录A、B、C各点的电流值如下表所示：
根据表中数据，小明得出的实验结论是：并联电路中，各支路中的电流都相等，且干路电流等于各支路电流之和。你认为小明得出的结论科学吗？ 。请你对上述实验的不足之处进行评价： 。并提出改进方法： 。
20．小红利用图甲所示的电路探究电流与电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）同学们设计并连接了如图甲所示的实验电路，接着闭合开关，移动滑动变阻器的滑片，当观察到电流表指针 ，说明此时串联电路连接正确：再想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；（ ）
（2）在实验中，某同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻，改换成阻值为10Ω的电阻，请你指出他在操作中的错误： ；
（3）若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是 ；
（4）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到图乙所示的电流Ⅰ随电阻R变化的图像，由图像可得出结论： ；
（5）在实验过程中，当定值电阻的阻值为5Ω和25Ω时，滑动变阻器的电功率分别为P1和P2，则P1：P2= ；
（6）小红想将定值电阻换成小灯泡来探究电流与电压的关系，你认为她的实验方案可行吗？ （选填“可行”或“不可行”），你的理由是 。
21．在“测量小灯泡的电功率”实验中。电源电压为6V保持不变。所用小灯泡的额定电压为2.5V。小灯泡的电阻约为12Ω。
（1）闭合开关S前，应将滑动变阻器的滑片Р移到最 端（选填“左”或“右”）；
（2）能顺利完成该实验探究，下列两种规格的滑动变阻器应选用____；
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 0.5A”的滑动变阻器
（3）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是____（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（4）通过小灯泡的电流随它两端电压的变化如图乙所示。分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会 （选填“增大”、“不变”或“减小”）；小灯泡的额定功率为 W；
（5）小组还想继续测量此小灯泡的电功率，利用已有数据，同组小亮算出了灯泡在各电压下的平均功率。小亮这样处理数据是不正确的，理由是 。
五、综合应用题
22．某太阳能热水器公司研制出一种新的太阳能、电能两用热水器。天气晴朗时使用太阳能；在阳光不足时，用电热丝辅助加热。实物如图所示，热水器铭牌如表，求：
（1）电热水器正常工作时，电热丝的电阻和电流；
（2）太阳能热水器贮满水，水温从20℃加热到50℃时吸收的热量；
（3）若通过完全燃烧天然气加热一满箱水，使其温度从20℃升高到50℃时，不考虑热量的损失，需要多少立方天然气？（天然气的热值为4.0×107J/m3）
（4）由于天气不好，太阳能热水器只将水加热到35℃，再用电热丝辅助加热，热水器正常工作4000s，才能将水加到50℃使用，求热水器的电能转化为内能的效率？（百分号前保留一位小数）
23．如图甲所示是爸爸为小明购买的电热垫，桌垫材质为亲肤硅胶。该电热桌垫电路图如图乙所示，由12V电源供电，电功率在安全用电规定的30W～80W范围内，发热部分由两根电热丝组成，设计高温、低温两挡，R1、R2的阻值分别为6Ω、4Ω，旋钮开关S，可置于“1和2”、“2和3”或“3和4”接线柱。某次使用时，将其调至高温模式，工作2min后，桌垫的温度升高了20℃（不考虑温度的变化对电阻的影响）。求：
（1）请你结合电路图对电热桌垫的两挡做出判断，并求出低温挡的功率；
（2）高温挡加热时，整个电路在2min内消耗的电能；
（3）电热桌垫处于高温模式时的加热效率是80%，求电热桌垫的质量是多少千克。[硅胶板的比热容为]
24．某物理实践小组设计了一种工程上的压力测量装置，物理小组对此产生了浓厚的兴趣，于是开展了项目式学习，下面是该小组同学交流的实践过程，请帮助他们完成下列内容。
[项目分解]
制作压力测量装置
应用压力测量装置
[项目实施]（1）制作压力测量装置
经过课堂学习，某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为7.5V，定值电阻R的阻值为20Ω，电压表的量程为0~3V，轻质绝缘的压力检测板M与可变电阻R相连。通过实践，根据部分测出的数据汇制了R的阻值与压力F的关系如图乙所示。闭合开关S后，请回答下列问题：
①由图像乙可知，可变电阻R的阻值随着压力的增大而____（选填“增大”“减小”或“不变”）；
②当检测板所受压力增大时，电压表的示数____（选填“增大”“减小”或“不变”）；
（1）应用压力测量装置
①检测板不受压力时，电压表的示数为 V；
②该装置所能测量的最大压力为 N；
[项目优化]
优化1.该装置不能测出最大压力值7×103N，在保证电路各元件安全的情况下，通过调节电源电压可实现，则电源电压的最大值为 V；
优化2.在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法 。
答案
【解析】【解答】A.水的温度降低，水的物质种类不变，因此比热容不变，故A错误；
B.脚的温度升高，脚含有的内能增大，故B错误；
C.热水的温度高，而脚的温度低，则热量由水传递给脚，故C错误；
D.脚吸收水的热量，即通过热传递的方式增加了脚的内能，故D正确。
故选D。
【分析】A.根据比热容的性质判断；
B.热量是过程量，只能说含有或放出热量，不能说含有；
C.热量总是从温度高的物体向温度低的物体传递；
D.改变物体内能的方式：①热传递，本质为能量的转移；②做功，本质为能量的转化。
【解析】【解答】A.甲图中蓝墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈，故A正确；
B.乙图中两个铅块紧压在一起后能吊住重物。说明分子间存在引力，故B错误；
C.丙图中厚玻璃筒内的空气被压缩时，活塞的机械能转化为内能，则空气的内能变大，故C错误；
D.丁图中进气门和排气门均关闭且活塞向下运动，这是内燃机的做功冲程，故D错误。
故选A。
【分析】A.根据分子运动的知识判断；
B.根据分子之间存在引力判断；
C.外界对物体做功，则内能增大；物体对外界做功，则内能减小；
D.根据气门开合和活塞的运行方向确定冲程名称。
【解析】【解答】A.图甲使用测电笔时，要用指尖抵住上端的金属帽，这样测电笔才能正常工作，故A错误；
B.图乙表示不能靠近高压带电体，可能发生高压触电现象，故B错误；
C.图丙绝缘皮破损的插头可能造成漏电，从而发生触电事故，故C错误；
D.图丁洗衣机插头上标“E”的插脚与金属外壳相连，防止外壳带电使人触电，故D正确。
故选D。
【分析】根据家庭电路安全用电的常识判断即可。
【解析】【解答】根据图片可知，定值电阻R0与气敏电阻串联，电压表测R0的电压，电流表测总电流。当酒精气体浓度增大时，气敏电阻的阻值减小，根据R总=R0+R气敏可知，此时总电阻变小。根据可知，电流表的示数变大。根据U0=I0R0可知，电压表的示数变大。电压表和电流表的示数之比为定值电阻R0，即示数的比值不变，故C正确，而A、B、D错误。
故选C。
【分析】根据图片确定电路的串并联关系，以及所测的物理量，结合欧姆定律和串联电路的特点对各个选项进行判断即可。
【解析】【解答】A.用电熨斗熨衣服，利用电热改变衣服的形状，故A不合题意；
B.家电长时间停用，隔一段时间应通电一次，利用余热驱赶潮气，故B不合题意；
C.电脑机箱里装有小风扇，通过加快空气流速而散热，故C符合题意；
D.冬天用电取暖器取暖，利用电热提高温度，故D不合题意。
故选C。
【分析】根据描述分析各个选项中利用电热还是防止电热即可。
【解析】【解答】解：A、电灯灯丝断了，c点应使试电笔亮，A不符合题意。
B、cd间某处断路，a、b、c三点试电笔不亮，d点试电笔亮，B符合题意。
C、ab之间某处断路，b、c、d点应使试电笔亮，C不符合题意。
D、开关处短路，a、b、c、d四点试电笔都亮，D不符合题意。
故答案为：B
【分析】在正常情况下，测电笔测火线应亮，测零线应不亮，据此逐项分析解答即可.
【解析】【解答】A.根据图片可知，电阻甲和乙串联，根据串联电路各处电流都相等的特点可知，通过它们的电流相等，故A正确；
B.甲和乙的电阻相等，甲在干路上电流大，乙在支路上电流小。根据Q=I2Rt可知，甲产生的热量多，则容器内气体温度高，体积膨胀多，因此甲中U形管两侧液面的高度差更大，故B正确；
CD.根据图片可知，甲和乙的电阻和时间相同，只有电流大小不同，那么探究电流产生的热量与电流的大小关系，故C错误，D正确。
故选ABD。
【分析】A.根据串联电路的电流特点判断；
B.根据Q=I2Rt分析电阻丝产生的热量大小即可；
CD.根据图片分析影响电流产生热量多少的哪个因素发生改变即可。
【解析】【解答】A.甲灯的电压改变时，它的实际功率也会发生改变，故A错误；
B.同一电阻，它的功率与两端的电压的平方成正比，即，即：，解得：P'=25W，故B正确；
C.根据图片可知，甲的额定功率小于乙的额定功率，根据W=Pt可知，则二者都正常发光时，相同时间内乙消耗的电能较多，故C正确；
D.根据可知，甲和乙的额定电压相同时，甲的电功率小而电阻大。在串联电路中，电功率与电阻成正比，因此甲的电阻大，则甲的实际功率大，那么甲比乙亮，故D正确。
故选BCD。
【分析】A.根据灯泡的功率与电压的关系判断；
B.同一电阻，它的功率与两端的电压的平方成正比；
C.根据W=Pt分析判断；
D.灯泡的功率越大，则灯泡越亮。
【解析】【解答】根据图片可知，R1与R2串联，电流表测电路中的电流。
AB.当滑片位于a端时，滑动变阻器接入电路中的电阻最大，
根据U=IR可知，电源的电压：U=Ia（R1+R2）=0.3A×（R1+30Ω） ①，
当滑片位于b端时，电路为R1的简单电路，
则电源的电压：U=IbR1=0.5A×R1 ②，
①②联立解得：R1=20Ω，U=10V，故A、B正确；
C.在加满油后，滑片位于b端，则1min内电阻R1产生的热量：
Q1=Ib2R1t=（0.5A）2×20Ω×60s=300J，故C正确；
D.当滑片位于a端时，电路中电流最小，电阻R1的功率最小，则
P1小=Ia2R1=（0.2A）2×20Ω=0.8W，故D错误。
故选ABC。
【分析】AB.根据U=IR列出两个方程，然后联立计算电阻R1的阻值和电源电压；
C.根据Q1=Ib2R1t计算1min内R1产生的热量；
D.根据P1小=Ia2R1计算电阻R1的最小功率。
【解析】【解答】周末，爱劳动的小红在打扫房间时，发现塑料扫把上粘了许多头发，如图所示。这是因为在扫地时塑料扫把与地板发生了摩擦起电现象，而使扫把带了电荷，具有了吸引轻小物体的性质。
【分析】物体经过摩擦后有了吸引轻小物体的性质，这就是摩擦起电现象。所有的带电体都有吸引轻小物体的性质，据此分析解答。
【解析】【解答】（1）在酒泉发射升空。火箭采用液态氢为燃料是因为氢的热值大。
（2）火箭发动机工作时将内能转化成了机械能。
【分析】（1）燃料的热值表示燃料燃烧时放热本领大小。
（2）根据能量转化的知识分析解答。
【解析】【解答】（1）根据甲和乙图可知，发生触电事故时，流经人体的电流都不是非常大，因此空气开关不会跳闸；
（2）根据丙图可知，其中用电器的个数较多，则产生电流过大的原因为： 总功率过大 。
【分析】（1）空气开关当电流过大时跳闸，当漏电时漏电保护器跳闸；
（2）家庭的电路电流过大的原因：①发生短路；②用电器总功率过大。
【解析】【解答】①电能表的最后一个数字为小数，则读数为9026.5kW·h；
②电视机消耗的电能，则电视机的功率为：。
【分析】①根据电能表的图片确定电能表的读数；
②首先根据计算电视机消耗的电能，再根据计算电视机的电功率。
【解析】【解答】（1）该养生杯是利用了电流的热效应工作的；
（2）电池储藏的电能W=UIt=6V×2A×1800s=21600J，养生壶可以工作的时间为：。
【分析】（1）电流通过导体时会发热，这就是电流的热效应；
（2）首先根据W=UIt计算电池储藏的电能，再根据计算工作时间。
【解析】【解答】（1）根据乙图可知，当灯泡的电压为2.5V时，通过它的额定电流为0.2A，那么灯泡正常发光时的电阻为：；
（2）当灯泡正常发光时，通过电流为0.2A，此时定值电阻的电压为1V，则电源电压U总=U+UL=1V+2.5V=3.5V，那么1min整个电路消耗的电能：W=UIt=3.5V×0.2A×60s=42J。
【分析】（1）根据乙图确定灯泡的额定电流，根据计算灯泡正常发光时的电阻；
（2）根据W=UIt计算整个电路消耗的电能。
【解析】【解答】根据题意可知，无论开关S1闭合，还是S2闭合，电动机都能启动，说明两个开关不相互影响，因此为并联，然后与电动机串联，如下图所示：
【分析】用电器相互影响为串联，不相互影响为并联，据此确定两个开关的串并联关系即可。
【解析】【解答】①根据描述可知，指示灯损坏后插孔正常工作，则二者不相互影响，因此二者为并联。开关连接在火线和指示灯之间的干路上。为了安全用电，左孔接零线，右孔接零线，中间的孔接地线，如下图所示：
【分析】①用电器相互影响为串联，不相互影响为并联；
②在家庭电路中，为了安全用电，开关要接在火线上；
③三孔插座接线“左零右火中间地”，据此分析解答。
【解析】【解答】（1）加热过程中，水和煤油吸收热量的多少是通过加热时间来判断的；
（2） 烧杯中液体的种类不同，质量相等，这样可以根据升高温度大小比较吸热能力大小；
（3）根据甲图可知，图线b可以反映水的温度随时间的变化规律，理由是：加热相同的时间，即吸收相同的热量，b升高的温度少 ，b的吸热能力强。
（4）根据甲图可知，水的吸热能力强，因此适合作冷却剂。
【分析】（1）相同的加热器电功率相同，根据W=Pt可知，时间越大，则产生的热量越多；
（2）根据Q=cm△t可知，质量相同的不同液体吸收相同的热量时，升高的温度越大，则吸热能力越强；
（3）根据甲图分析吸收相同的热量时升高温度的大小即可；
（4）物质的比热容越大，则吸热能力越强，适合做制冷剂。
【解析】【解答】（1） 小明首先测量C点的电流，刚连接完所有的导线，两个灯泡立即发光，则原因为：①连接电路时，开关没有断开。根据乙图可知，电流表的指针反向偏转，即电流表的正负接线柱接反了。
（2） 根据表格数据可知，我认为小明得出的结论科学，不足之处为： 只测出了一组实验数据就得出结论，具有偶然性 。改进方法为： 应换用不同规格的灯泡测量多组数据 。
【分析】（1）根据电流表的使用方法分析解答；
（2）在科学探究中，往往需要换用不同器材多次实验，从而收集多组数据，这样得到的结论会更加客观，具有普遍意义。
【解析】【解答】（1）同学们设计并连接了如图甲所示的实验电路，接着闭合开关，移动滑动变阻器的滑片，当观察到电流表指向右逐渐偏转，说明此时串联电路连接正确：
（2）在实验中，某同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻，改换成阻值为10Ω的电阻，他在操作中的错误：没有断开开关；
（3）若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是电阻断路；
（4）根据乙图可知，电流随电阻变化的图像为一条双曲线，那么得到： 电压一定时，电流与电阻成反比 。
（5）根据图像可知，当电阻为5Ω时，电流为0.5A；当电阻为25Ω时，电流为0.1A，则二者的电流值之比为1：5。根据P=UI可知，电源电压相同，则电路的总功率之比：P1：P2=1：5。
（6）小红想将定值电阻换成小灯泡来探究电流与电压的关系，我认为她的实验方案不可行，我的理由是：灯丝电阻随温度变化而变化。
【分析】（1）闭合开关前，变阻器的阻值最大。当向另一个方向移动滑片时，变阻器的阻值逐渐减小，则通过电路的电流逐渐变大，则电流表的指针逐渐向右偏转。
（2）在改接电路时，不能带电操作，应该断开开关，然后进行操作；
（3）在探究电流与电阻关系的实验中，如果定值电阻发生断路，那么电压表串联在电路中，此时电压表测电源电压，即示数接近电源电压6V。
（4）根据图像形状分析电流与电阻的变化规律；
（5）根据乙图确定电阻为5Ω和25Ω时对应的电流，然后根据P=UI分别计算电功率之比即可；
（6）探究电流与电压的关系时，需要控制电阻相同，而灯丝电阻随温度的升高而变化，据此分析解答。
【解析】【解答】（1）根据甲图可知，当滑片在最左端时阻值最大，那么：闭合开关S前，应将滑动变阻器的滑片Р移到最左端；
（2）当灯泡正常发光时，根据乙图可知，通过灯泡的电流为0.2A，此时变阻器的电压为：U变=U总-UL=6V-2.5V=3.5V，则变阻器接入的阻值为：，故选B。
（3） 闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是移动滑动变阻器的滑片P，观察小灯泡是否发光，故选C。
（4）①根据乙图可知，当小灯泡两端的电压增大时，通过灯丝的电流增大速度减小，即灯丝的电阻会变大；
②根据丙图可知，小灯泡的额定功率P=UI=2.5V×0.2A=0.5W。
（5）小组还想继续测量此小灯泡的电功率，利用已有数据，同组小亮算出了灯泡在各电压下的平均功率。小亮这样处理数据是不正确的，理由是：在不同电压下小灯泡的实际功率不同，取平均值没有意义。
【分析】（1）闭合开关前，为了避免电流过大而烧毁用电器，要求变阻器的滑片调到最大；
（2）根据欧姆定律计算出灯泡正常发光时变阻器接入的阻值即可；
（3）在闭合开关前，为了比较电流过大要求变阻器接入的阻值最大，则闭合开关后，此时通过电路的电流很小，导致灯泡不发光。
（4）根据图丙分析灯丝电阻随电压的变化规律。根据P=UI计算小灯泡的额定功率；
（5）分析计算出平均值是否有物理意义即可。
【解析】【分析】（1）首先根据 计算电热水器正常工作的电流，再根据 计算热水器电热丝的电阻；
（2）首先根据 计算水的质量，然后根据 计算水吸收的热量；
（3）根据公式 计算天然气的体积；
（4）首先根据 计算水吸收的热量，再根据 计算消耗的电能，最后根据 计算热水器的效率。
【解析】【分析】（1）首先根据 比较开关在不同闭合状态下电功率大小，进而确定电路对应的工作状态。 低温挡时电路为R1的简单电路， 根据 计算低温档时的加热电流，根据P低=UI低计算低温档时的功率。
（2） 高温挡加热时R1的电功率与低温挡加热时R1的电功率相等， 再根据 计算高温档时R2的电功率，最后根据P高=P1+P2计算高温档时的电功率，最后根据W=Pt 计算高温档加热消耗得到的电能。
（3）根据Q吸=W 计算电热桌垫吸收的热量，再根据 计算电热桌垫的质量。
【解析】【解答】[项目实施]
（1）①根据图乙可知，可变电阻R的阻值随着压力的增大而减小；
②由图甲可知，R、R0串联，由图乙可知，当检测板所受压力增大时，R的阻值减小，根据串联的电阻特点可知，电路中的总电阻减小。电源电压不变，由欧姆定律可知，电路中的电流增大，R0是定值电阻，根据欧姆定律可知，R0两端的电压增大，即电压表示数增大；
（2）①由图乙可知，当检测板不受压力时，R的阻值80Ω，
根据串联电路的电阻特点可知，电路中的总电阻：R总=R+R0=80Ω+20Ω=100Ω，
此时电路中的电流：，
那么R0两端的电压：U0=IR0=0.075A×20Ω=1.5V；
②根据电压表量程可知，R0两端的最大电压：U0大=3V，
电路中的最大电流：，
则电路中的最小总电阻：，
根据串联电路的电阻特点可知，R的最小阻值：R小=R总小-R0=50Ω-20Ω=30Ω，
由图乙可知，当R小=30Ω时，该装置所能测量的最大压力为5×103N；
[项目优化]
1.由图像可知，该装置所能测量的最大压力为 7×103N时，电阻R=10Ω，定值电阻R0的阻值为20Ω，根据串联电路的分压规律得到，
当电压表示数U0=3V时，电阻R两端的电压 U0=1.5V，所以电源电压：U源=U+U0=4.5V；
2.压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为：可将定值电阻R0换为阻值较小的电阻或在定值电阻R0两端并联一个阻值适当的电阻等。
【分析】（1）①根据图乙分析压敏电阻的阻值随压力的变化规律；
②由图甲可知，R、R0串联，由图乙可知，当检测板所受压力增大时，R的阻值减小，电路中的总电阻减小，根据欧姆定律可知电路中的电流增大，根据欧姆定律可知R0两端的电压变化；
（2）①当检测板不受压力时，R的阻值为80Ω，根据串联电路的电阻特点可知电路中的总电阻，根据欧姆定律求出电路中的电流，根据欧姆定律求出R0两端的电压；
②根据电压表量程可知R0两端的最大电压，根据欧姆定律求出电路中的最大电流，根据欧姆定律求出电路中的最小阻值，由图乙可知该装置所能测量的最大压力；
[项目优化]1.由图像可知，该装置所能测量的最大压力为 7×103N时的电阻，根据串联分压计算出当电压表示数 U0=3V时，电阻R两端的电压，由串联电路电压的规律算出电源电压；
2.压力越大，R的阻值越小，R0两端的最大电压一定，由串联电路的分压规律可知增大该装置所能测量的最大压力的改进方法。A点电流IA/A
B点电流IB/A
C点电流IC/A
0.28
0.28
0.56
**牌热水器
型号-18A
集热管数28支
额定频率50Hz
水箱体积100L
集热管管长180cm
额定电压220V
防水等级A
系统压强3.0MPa
额定功率2200W
